Пристрій для роботи з льодом, ущільненим снігом та ґрунтом

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 66973

Опубліковано: 15.06.2004

Автори: Погорельська Юлія Станіславівна, Погорельський Станіслав Володимирович, Радченко Олена Станіславівна

Завантажити PDF файл.

Формула / Реферат

1. Пристрій для роботи з льодом, ущільненим снігом та ґрунтом, що містить щонайменше один робочий орган, нахилений робочою основою своєї форми вбік униз, який відрізняється тим, що робочий орган виконано у вигляді труби.

2. Пристрій за п. 1, який відрізняється тим, що робочий орган виконано за одне ціле з віссю у вигляді труби.

3. Пристрій за п. 1, який відрізняється тим, що на робочому кінці труба розвальцьована з розширенням діаметра розташування різальної кромки.

4. Пристрій за п. 1, який відрізняється тим, що робочий орган виконано у вигляді розгортки, встановленої в основу, зігнутою в трубу.

5. Пристрій за п. 1, який відрізняється тим, що робочий орган встановлено з можливістю обертання навколо нахиленої переважно поперек рухові робочого органа геометричної осі.

6. Пристрій за п. 1, який відрізняється тим, що робочий орган встановлено в основі.

7. Пристрій за п. 6, який відрізняється тим, що основа виконана з щонайменше одним отвором або заглибленням під вісь робочого органа або робочі органи.

8. Пристрій за п. 1, який відрізняється тим, що робочі органи встановлені на осях.

9. Пристрій за п. 8, який відрізняється тим, що осі виступають з основи.

10. Пристрій за п. 6, який відрізняється тим, що основа має чарункову форму.

11. Пристрій за п. 1, який відрізняється тим, що на осі або в осі робочого органа, або в робочому органі зовні, або всередині встановлено підшипник.

12. Пристрій за п. 1, який відрізняється тим, що всередині труби встановлено вставку (суцільну або полу).

13. Пристрій за п. 1, який відрізняється тим, що для запобігання від випадання або сходження з отвору або з осі робочий орган має фіксатор.

14. Пристрій за п. 13, який відрізняється тим, що фіксатор виконано у вигляді зігнутої в просторі пружини.

15. Пристрій за п. 1, який відрізняється тим, що на хвостовій частині встановлено або закріплено заглушку.

16. Пристрій за п. 1, який відрізняється тим, що на робочому органі виконано канавку або канавки.

Текст

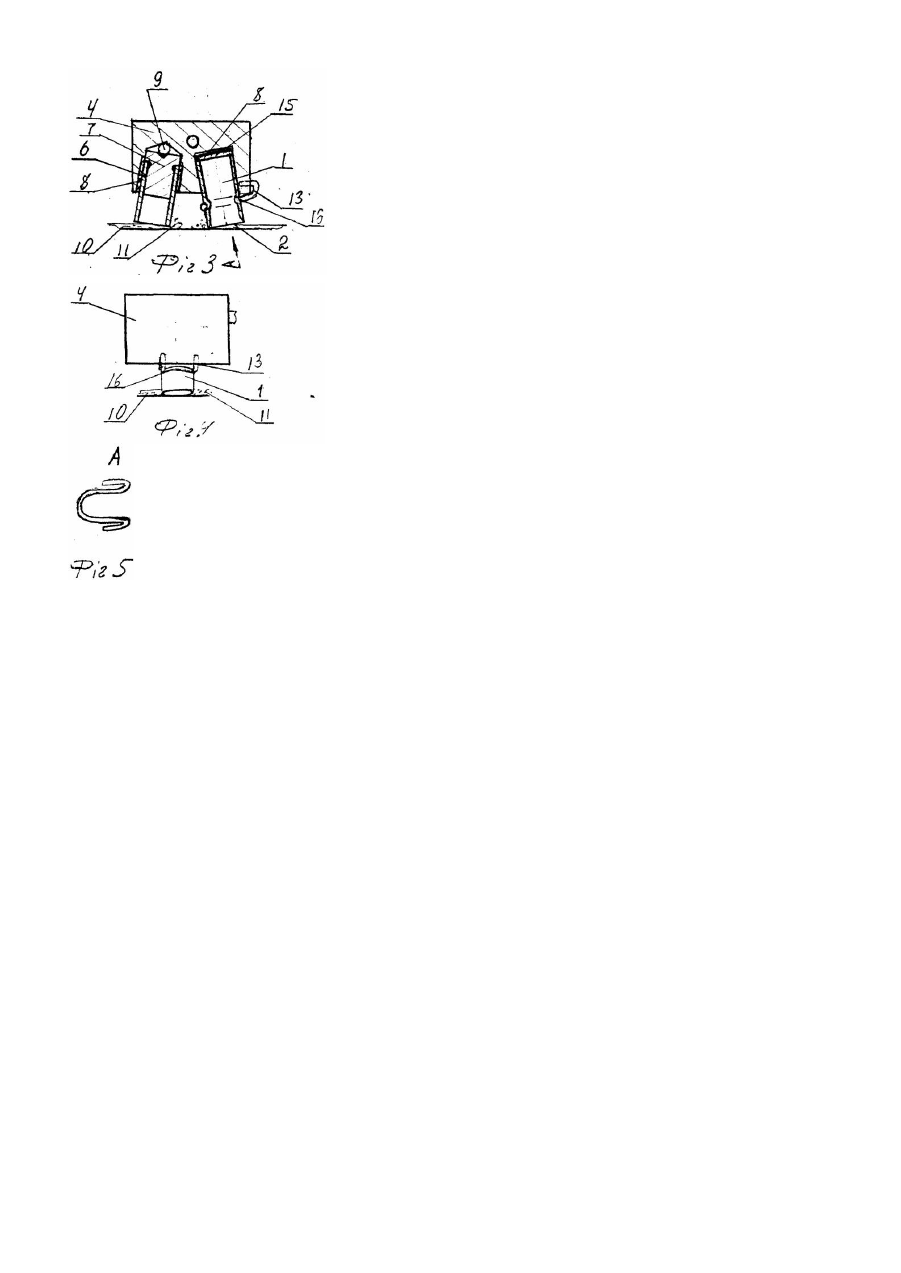

Винахід відноситься до засобів обробітку льоду та ґрунту, очищення поверхонь тротуарів вулиць та інших поверхонь від льоду. Відомо пристрій для очищення поверхонь від льоду (патент України №19724, Бюл. №6 від 25.12.97р.), який містить робочі органи, нахилені робочою основою своєї форми вбік униз. Винахід відрізняється тим, що робочий орган виконано у вигляді труби. Робочий орган може бути виготовлений за одне ціле з віссю, функцію якої виконує хвостова частина робочого органу, а на робочому кінці труби може бути ріжуча кромка. З боку ріжучої кромки на робочій основі труба може бути розвальцьованою для того щоб ріжуча кромка знаходилась на більшому діаметрі ніж сам діаметр труби. Робочі органи можуть бути встановленими в отвори в основі або встановленими внутрішнім своїм діаметром на вісь. На фіг.1 показано варіант виконання пристрою з розвальцьованої труби. На фіг.2 показано вид збоку за фіг.1. На фіг.3 показано варіант виконання пристрою з прямої труби. На фіг.4 показано вид збоку за фіг.3. На фіг.5 показано стопорну пружину за видом А. Пристрій містить робочі органи 1 в вигляді труби /фіг.1-4/, які з боку робочої основи 2 можуть мати розвальцовку 3 /фіг.1, 2/, або мати форму тр уби. Робочі органи встановлено в основу 4, в якій виконано отвори 5 /фіг.1, 3/. Основа 4 може бути спільною для декількох робочих органів, або для кожного окремо /не показано/, які витикаються з основи 4, або сама являється основою. В отвір 5 робочий орган 1 встановлено його хвостовою частиною 6 яка може виконувати функцію осі. Для збільшення жорсткості робочого органу в ньому може бути розташовано вставку 7, яка може мати канавку для завальцовки в ній хвостової частини 8 робочого органу та яка може бути суцільною /фіг.1, 3/, або полою /не показано/. Для легшого обертання робочого органу 1 на його поверхні, якщо він розташований в отворі 5, або з внутрішньої частини труби, якщо робочий орган розташований на осі /не показано/, між отвором або віссю та робочим органом /його віссю/ може бути встановлено підшипник 8 та на дні отвору 5 шарик 9. Для переміщення по льоду 10 та розкришення його на крихту 11 пристрій може бути забезпеченим транспортним засобом, наприклад ручкою 12. Від випадання робочого органу 1 з отвору 5 він може бути забезпеченим пружинним фіксатором 13 /фіг.3, 4, 5/, або штирковим 14 /фіг.1,2/. На хвостовій частині 6 труби може бути розташовано заглушк у 15 /фіг.3/, а для фіксації може бути проточена або вальцована канавка 16 /фіг.1, 3, 4/. Пристрій використовують таким чином. Для початку роботи робочі органи 1 зі вставкою 7 /фіг.1, 2/, з заглушкою 15 /фіг.3/ з хвостової його частини 6, встановлюють в о твори 5 основи 4 до упору в дно 5 /фіг.1/, в підшипник 8 на дні отвору 5 /фіг.3/, або шарик 9 /фіг.1/. Якщо основа 4 містить осі /не показано/, то робочий орган 1 хвостовою частиною 6 встановлюють на вісь. Після цього робочі органи 1 фіксують від випадання з отвору 5 пружинним фіксатором 13, який своїми кінцями встановлюють в отвори в основі 4, а зігнутою частиною обхвачують дальню частину від о творів на основі поверхню робочого органу 1 на якому виконано проточку, або кільцеву канавку 16. Робочою основою 2 робочі органи 1 встановлюють на лід 10 та переміщують з заглибленням, чим і розколюють його на крихту 11.
