Мультимедійний ігровий пісуар

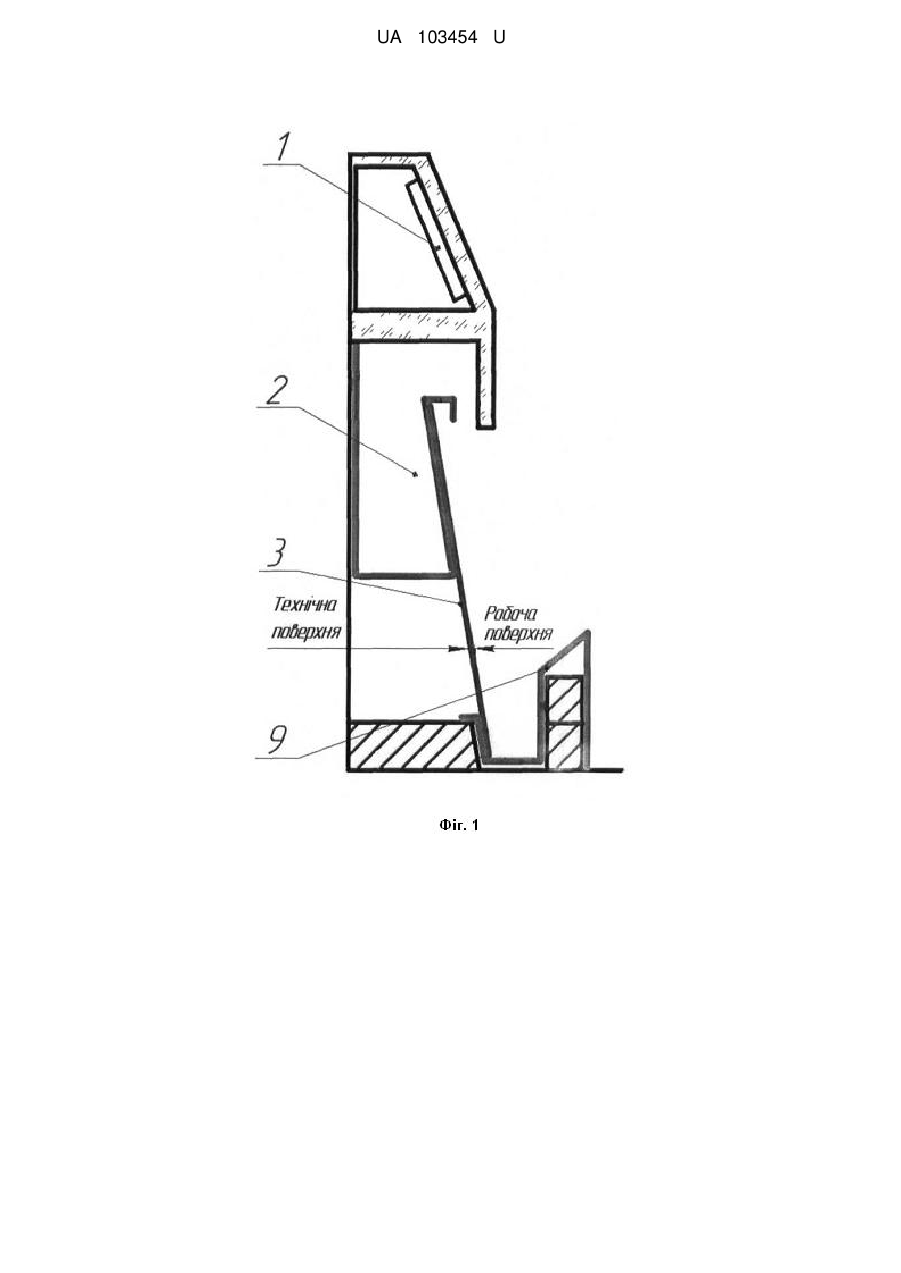

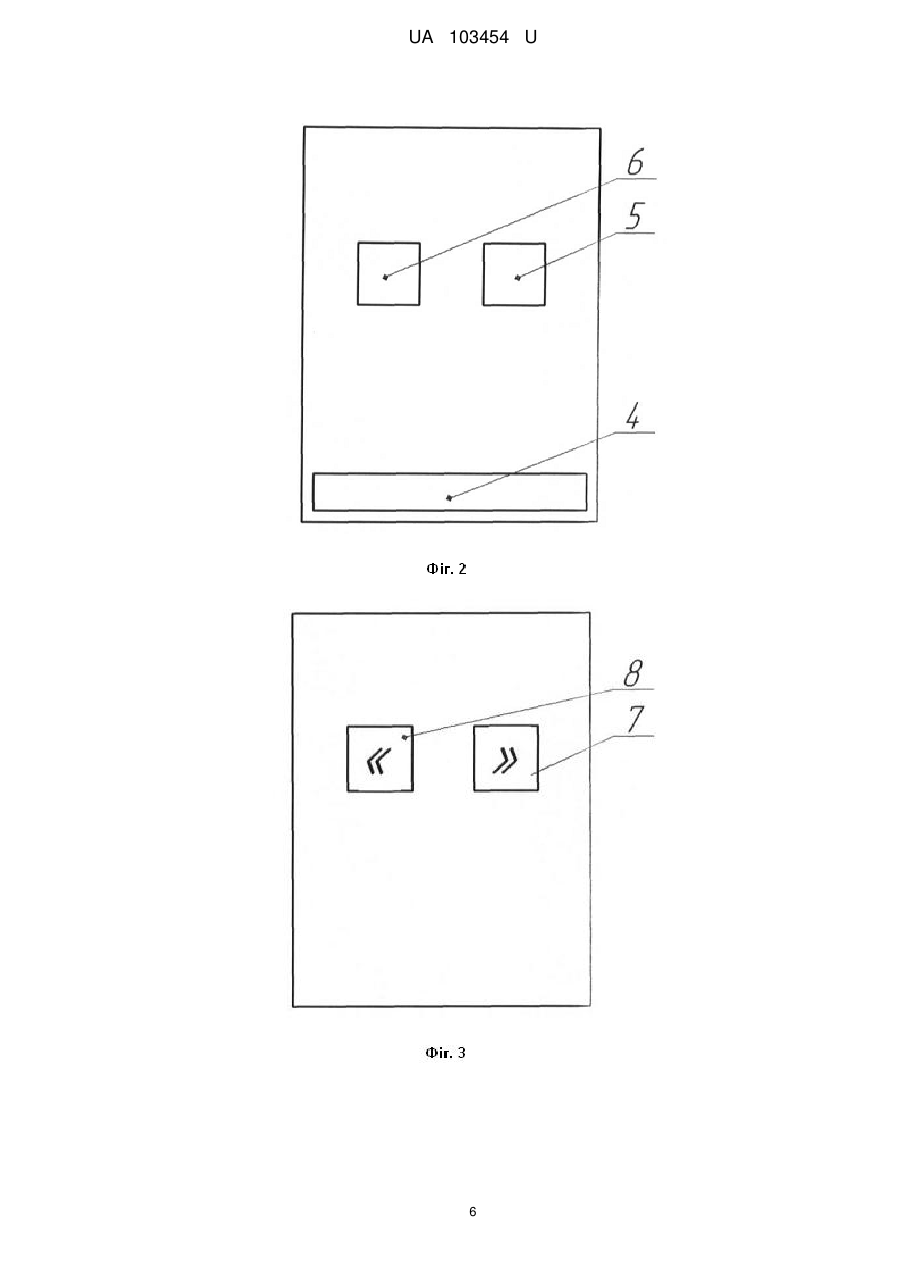

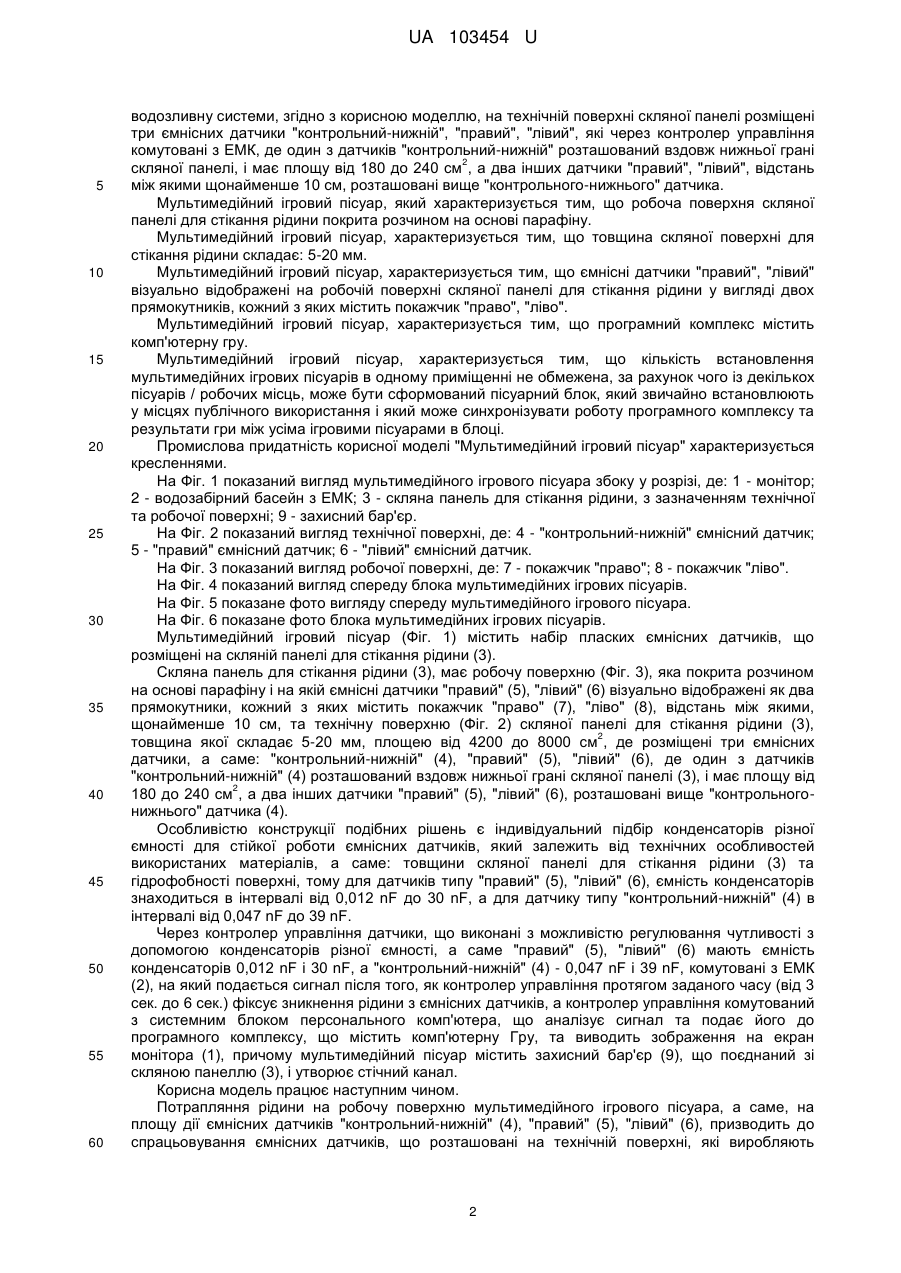

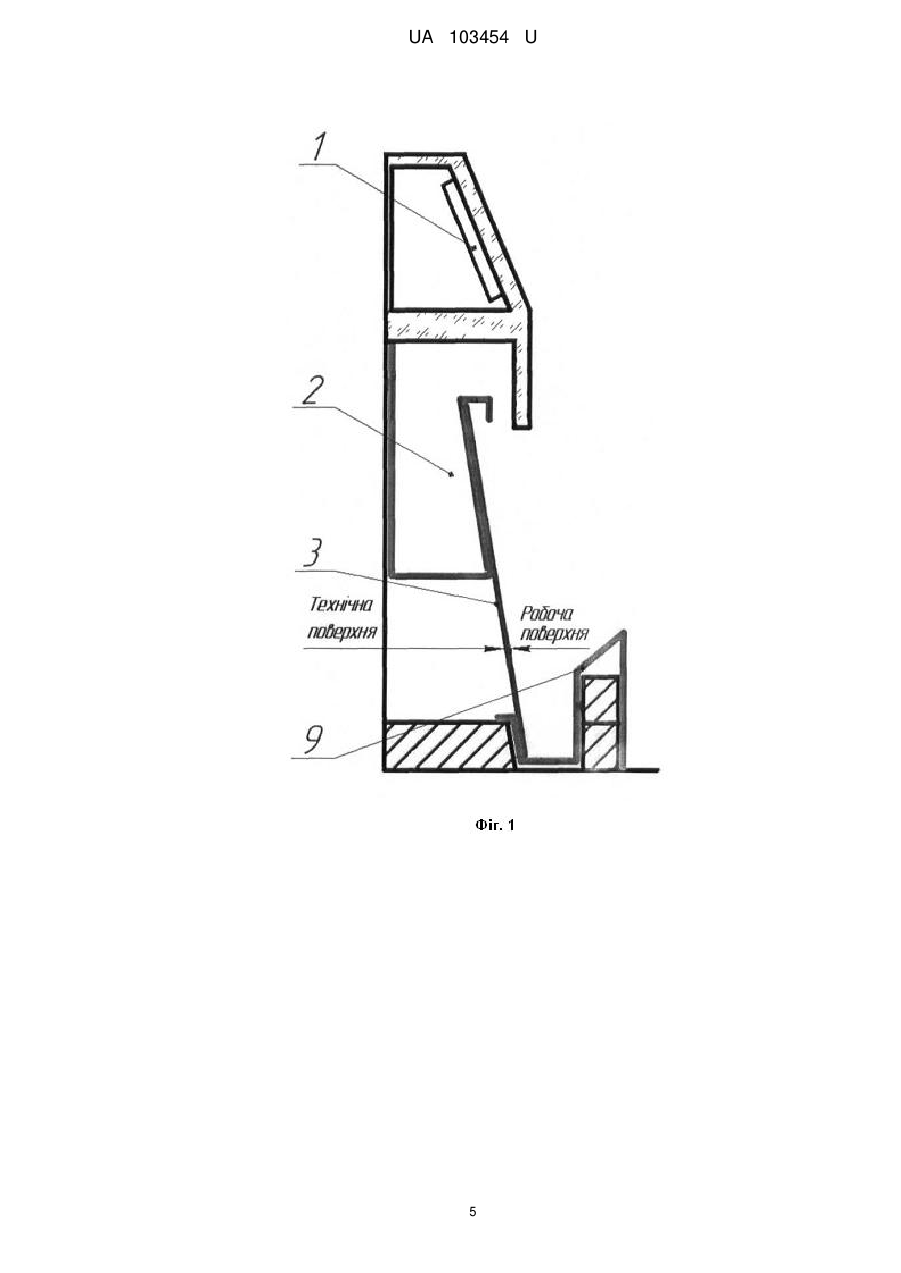

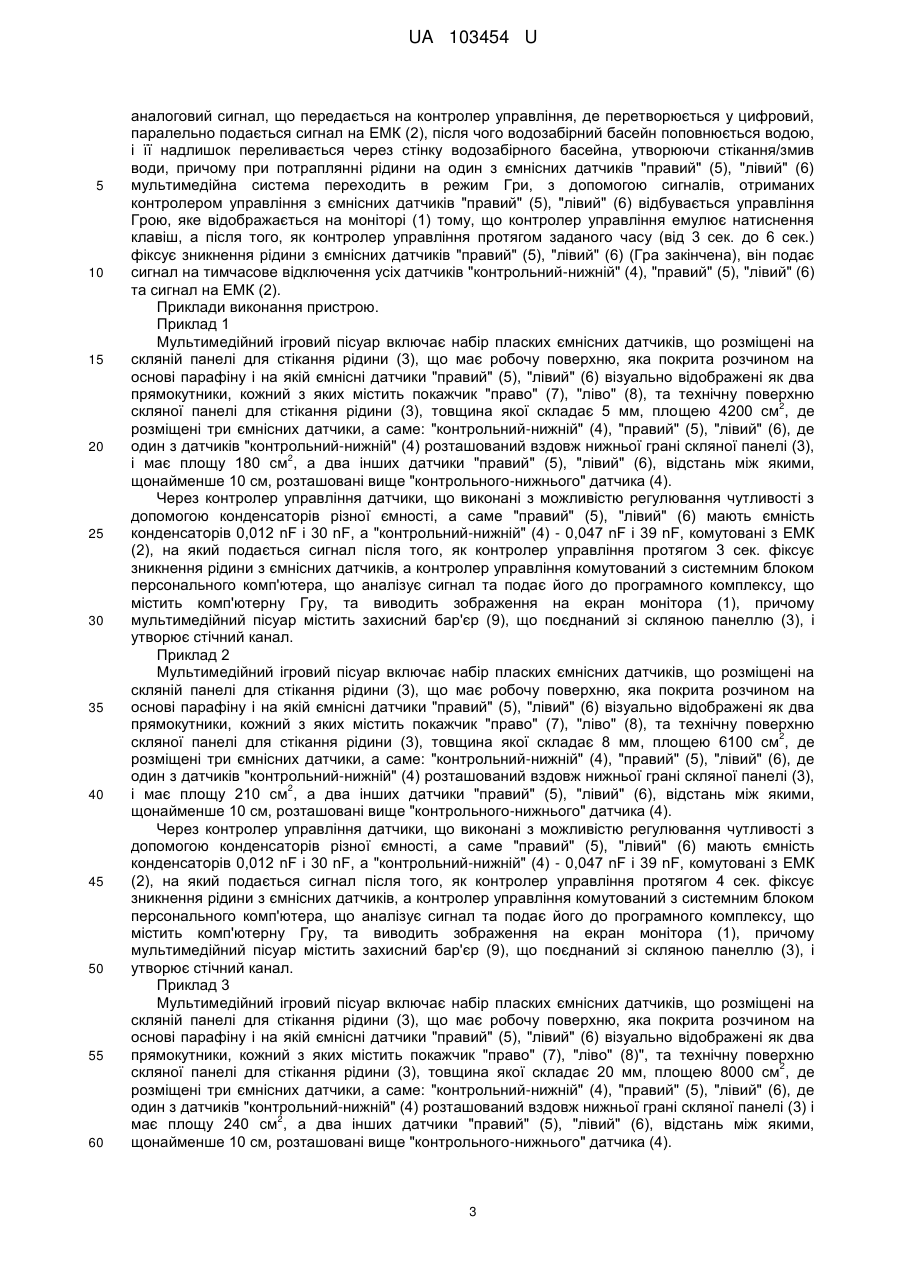

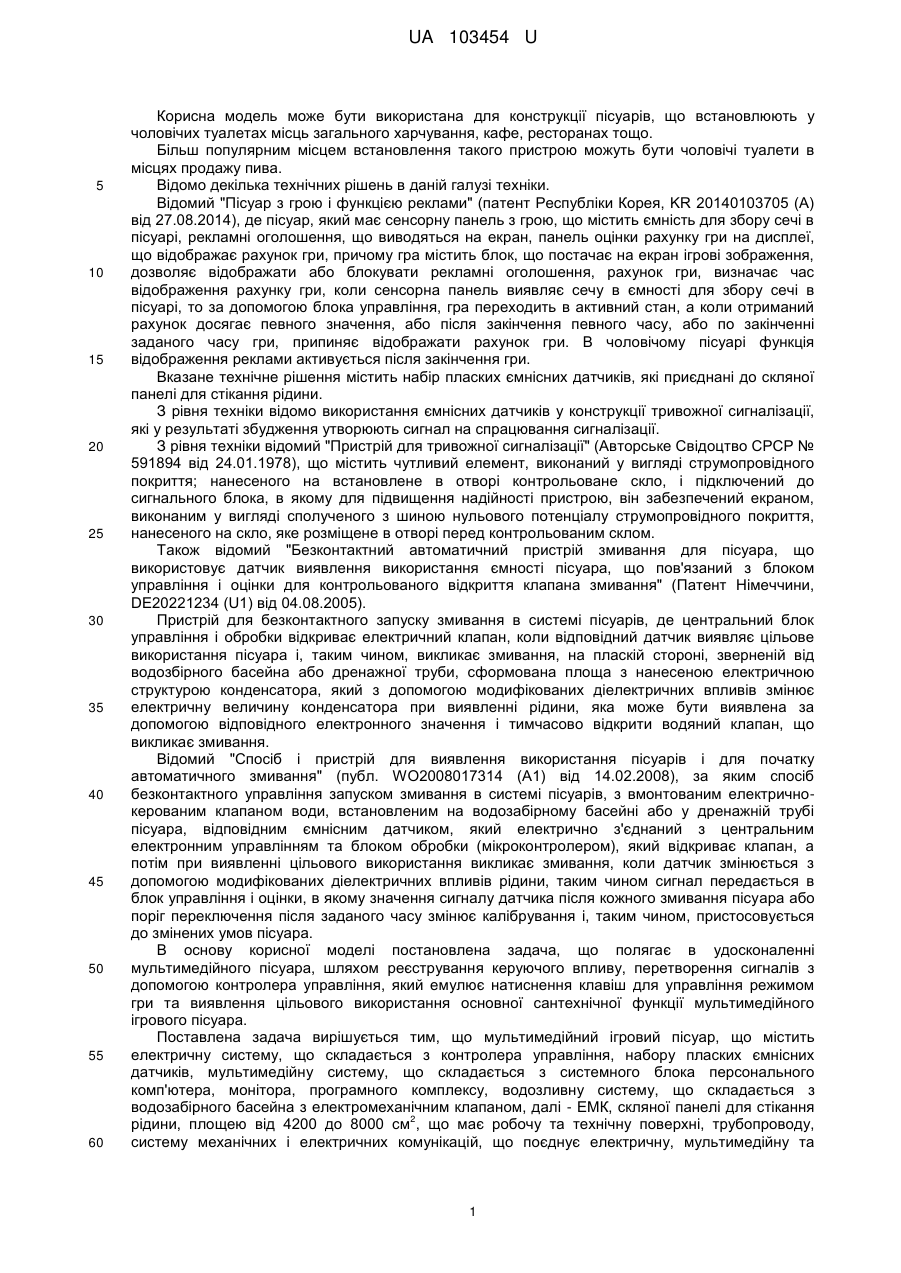

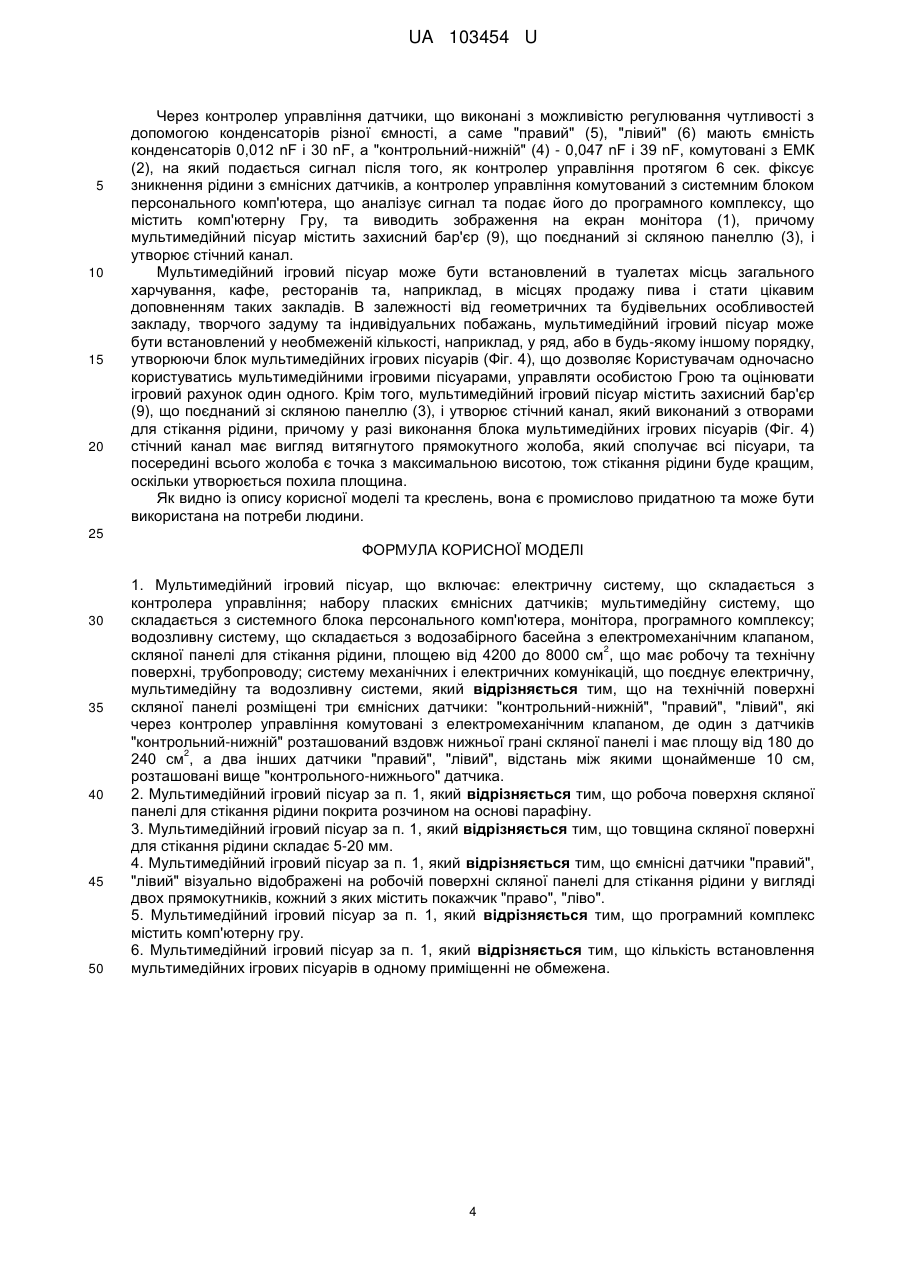

Реферат: Мультимедійний ігровий пісуар містить електричну систему, що складається з контролера управління; набору пласких ємнісних датчиків; мультимедійну систему, що складається з системного блока персонального комп'ютера; монітора; програмного комплексу; водозливну систему, що складається водозабірного басейна з електромеханічним клапаном; скляної панелі 2 для стікання рідини, площею від 4200 до 8000 см , що має робочу та технічну поверхні; трубопроводу; систему механічних і електричних комунікацій, що поєднує електричну, мультимедійну та водозливну системи. На технічній поверхні скляної панелі розміщені три ємнісних датчики: "контрольний-нижній", "правий", "лівий", які через контролер управління комутовані з електромеханічним клапаном. Один з датчиків "контрольний-нижній" 2 розташований вздовж нижньої грані скляної панелі, і має площу від 180 до 240 см . Два інших датчики "правий", "лівий", відстань між якими щонайменше 10 см, розташовані вище "контрольного-нижнього" датчика. UA 103454 U (54) МУЛЬТИМЕДІЙНИЙ ІГРОВИЙ ПІСУАР UA 103454 U UA 103454 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель може бути використана для конструкції пісуарів, що встановлюють у чоловічих туалетах місць загального харчування, кафе, ресторанах тощо. Більш популярним місцем встановлення такого пристрою можуть бути чоловічі туалети в місцях продажу пива. Відомо декілька технічних рішень в даній галузі техніки. Відомий "Пісуар з грою і функцією реклами" (патент Республіки Корея, KR 20140103705 (А) від 27.08.2014), де пісуар, який має сенсорну панель з грою, що містить ємність для збору сечі в пісуарі, рекламні оголошення, що виводяться на екран, панель оцінки рахунку гри на дисплеї, що відображає рахунок гри, причому гра містить блок, що постачає на екран ігрові зображення, дозволяє відображати або блокувати рекламні оголошення, рахунок гри, визначає час відображення рахунку гри, коли сенсорна панель виявляє сечу в ємності для збору сечі в пісуарі, то за допомогою блока управління, гра переходить в активний стан, а коли отриманий рахунок досягає певного значення, або після закінчення певного часу, або по закінченні заданого часу гри, припиняє відображати рахунок гри. В чоловічому пісуарі функція відображення реклами активується після закінчення гри. Вказане технічне рішення містить набір пласких ємнісних датчиків, які приєднані до скляної панелі для стікання рідини. З рівня техніки відомо використання ємнісних датчиків у конструкції тривожної сигналізації, які у результаті збудження утворюють сигнал на спрацювання сигналізації. З рівня техніки відомий "Пристрій для тривожної сигналізації" (Авторське Свідоцтво СРСР № 591894 від 24.01.1978), що містить чутливий елемент, виконаний у вигляді струмопровідного покриття; нанесеного на встановлене в отворі контрольоване скло, і підключений до сигнального блока, в якому для підвищення надійності пристрою, він забезпечений екраном, виконаним у вигляді сполученого з шиною нульового потенціалу струмопровідного покриття, нанесеного на скло, яке розміщене в отворі перед контрольованим склом. Також відомий "Безконтактний автоматичний пристрій змивання для пісуара, що використовує датчик виявлення використання ємності пісуара, що пов'язаний з блоком управління і оцінки для контрольованого відкриття клапана змивання" (Патент Німеччини, DE20221234 (U1) від 04.08.2005). Пристрій для безконтактного запуску змивання в системі пісуарів, де центральний блок управління і обробки відкриває електричний клапан, коли відповідний датчик виявляє цільове використання пісуара і, таким чином, викликає змивання, на пласкій стороні, зверненій від водозбірного басейна або дренажної труби, сформована площа з нанесеною електричною структурою конденсатора, який з допомогою модифікованих діелектричних впливів змінює електричну величину конденсатора при виявленні рідини, яка може бути виявлена за допомогою відповідного електронного значення і тимчасово відкрити водяний клапан, що викликає змивання. Відомий "Спосіб і пристрій для виявлення використання пісуарів і для початку автоматичного змивання" (публ. WO2008017314 (А1) від 14.02.2008), за яким спосіб безконтактного управління запуском змивання в системі пісуарів, з вмонтованим електричнокерованим клапаном води, встановленим на водозабірному басейні або у дренажній трубі пісуара, відповідним ємнісним датчиком, який електрично з'єднаний з центральним електронним управлінням та блоком обробки (мікроконтролером), який відкриває клапан, а потім при виявленні цільового використання викликає змивання, коли датчик змінюється з допомогою модифікованих діелектричних впливів рідини, таким чином сигнал передається в блок управління і оцінки, в якому значення сигналу датчика після кожного змивання пісуара або поріг переключення після заданого часу змінює калібрування і, таким чином, пристосовується до змінених умов пісуара. В основу корисної моделі постановлена задача, що полягає в удосконаленні мультимедійного пісуара, шляхом реєстрування керуючого впливу, перетворення сигналів з допомогою контролера управління, який емулює натиснення клавіш для управління режимом гри та виявлення цільового використання основної сантехнічної функції мультимедійного ігрового пісуара. Поставлена задача вирішується тим, що мультимедійний ігровий пісуар, що містить електричну систему, що складається з контролера управління, набору пласких ємнісних датчиків, мультимедійну систему, що складається з системного блока персонального комп'ютера, монітора, програмного комплексу, водозливну систему, що складається з водозабірного басейна з електромеханічним клапаном, далі - ЕМК, скляної панелі для стікання 2 рідини, площею від 4200 до 8000 см , що має робочу та технічну поверхні, трубопроводу, систему механічних і електричних комунікацій, що поєднує електричну, мультимедійну та 1 UA 103454 U 5 10 15 20 25 30 35 40 45 50 55 60 водозливну системи, згідно з корисною моделлю, на технічній поверхні скляної панелі розміщені три ємнісних датчики "контрольний-нижній", "правий", "лівий", які через контролер управління комутовані з ЕМК, де один з датчиків "контрольний-нижній" розташований вздовж нижньої грані 2 скляної панелі, і має площу від 180 до 240 см , а два інших датчики "правий", "лівий", відстань між якими щонайменше 10 см, розташовані вище "контрольного-нижнього" датчика. Мультимедійний ігровий пісуар, який характеризується тим, що робоча поверхня скляної панелі для стікання рідини покрита розчином на основі парафіну. Мультимедійний ігровий пісуар, характеризується тим, що товщина скляної поверхні для стікання рідини складає: 5-20 мм. Мультимедійний ігровий пісуар, характеризується тим, що ємнісні датчики "правий", "лівий" візуально відображені на робочій поверхні скляної панелі для стікання рідини у вигляді двох прямокутників, кожний з яких містить покажчик "право", "ліво". Мультимедійний ігровий пісуар, характеризується тим, що програмний комплекс містить комп'ютерну гру. Мультимедійний ігровий пісуар, характеризується тим, що кількість встановлення мультимедійних ігрових пісуарів в одному приміщенні не обмежена, за рахунок чого із декількох пісуарів / робочих місць, може бути сформований пісуарний блок, який звичайно встановлюють у місцях публічного використання і який може синхронізувати роботу програмного комплексу та результати гри між усіма ігровими пісуарами в блоці. Промислова придатність корисної моделі "Мультимедійний ігровий пісуар" характеризується кресленнями. На Фіг. 1 показаний вигляд мультимедійного ігрового пісуара збоку у розрізі, де: 1 - монітор; 2 - водозабірний басейн з ЕМК; 3 - скляна панель для стікання рідини, з зазначенням технічної та робочої поверхні; 9 - захисний бар'єр. На Фіг. 2 показаний вигляд технічної поверхні, де: 4 - "контрольний-нижній" ємнісний датчик; 5 - "правий" ємнісний датчик; 6 - "лівий" ємнісний датчик. На Фіг. 3 показаний вигляд робочої поверхні, де: 7 - покажчик "право"; 8 - покажчик "ліво". На Фіг. 4 показаний вигляд спереду блока мультимедійних ігрових пісуарів. На Фіг. 5 показане фото вигляду спереду мультимедійного ігрового пісуара. На Фіг. 6 показане фото блока мультимедійних ігрових пісуарів. Мультимедійний ігровий пісуар (Фіг. 1) містить набір пласких ємнісних датчиків, що розміщені на скляній панелі для стікання рідини (3). Скляна панель для стікання рідини (3), має робочу поверхню (Фіг. 3), яка покрита розчином на основі парафіну і на якій ємнісні датчики "правий" (5), "лівий" (6) візуально відображені як два прямокутники, кожний з яких містить покажчик "право" (7), "ліво" (8), відстань між якими, щонайменше 10 см, та технічну поверхню (Фіг. 2) скляної панелі для стікання рідини (3), 2 товщина якої складає 5-20 мм, площею від 4200 до 8000 см , де розміщені три ємнісних датчики, а саме: "контрольний-нижній" (4), "правий" (5), "лівий" (6), де один з датчиків "контрольний-нижній" (4) розташований вздовж нижньої грані скляної панелі (3), і має площу від 2 180 до 240 см , а два інших датчики "правий" (5), "лівий" (6), розташовані вище "контрольногонижнього" датчика (4). Особливістю конструкції подібних рішень є індивідуальний підбір конденсаторів різної ємності для стійкої роботи ємнісних датчиків, який залежить від технічних особливостей використаних матеріалів, а саме: товщини скляної панелі для стікання рідини (3) та гідрофобності поверхні, тому для датчиків типу "правий" (5), "лівий" (6), ємність конденсаторів знаходиться в інтервалі від 0,012 nF до 30 nF, а для датчику типу "контрольний-нижній" (4) в інтервалі від 0,047 nF до 39 nF. Через контролер управління датчики, що виконані з можливістю регулювання чутливості з допомогою конденсаторів різної ємності, а саме "правий" (5), "лівий" (6) мають ємність конденсаторів 0,012 nF і 30 nF, а "контрольний-нижній" (4) - 0,047 nF і 39 nF, комутовані з ЕМК (2), на який подається сигнал після того, як контролер управління протягом заданого часу (від 3 сек. до 6 сек.) фіксує зникнення рідини з ємнісних датчиків, а контролер управління комутований з системним блоком персонального комп'ютера, що аналізує сигнал та подає його до програмного комплексу, що містить комп'ютерну Гру, та виводить зображення на екран монітора (1), причому мультимедійний пісуар містить захисний бар'єр (9), що поєднаний зі скляною панеллю (3), і утворює стічний канал. Корисна модель працює наступним чином. Потрапляння рідини на робочу поверхню мультимедійного ігрового пісуара, а саме, на площу дії ємнісних датчиків "контрольний-нижній" (4), "правий" (5), "лівий" (6), призводить до спрацьовування ємнісних датчиків, що розташовані на технічній поверхні, які виробляють 2 UA 103454 U 5 10 15 20 25 30 35 40 45 50 55 60 аналоговий сигнал, що передається на контролер управління, де перетворюється у цифровий, паралельно подається сигнал на ЕМК (2), після чого водозабірний басейн поповнюється водою, і її надлишок переливається через стінку водозабірного басейна, утворюючи стікання/змив води, причому при потраплянні рідини на один з ємнісних датчиків "правий" (5), "лівий" (6) мультимедійна система переходить в режим Гри, з допомогою сигналів, отриманих контролером управління з ємнісних датчиків "правий" (5), "лівий" (6) відбувається управління Грою, яке відображається на моніторі (1) тому, що контролер управління емулює натиснення клавіш, а після того, як контролер управління протягом заданого часу (від 3 сек. до 6 сек.) фіксує зникнення рідини з ємнісних датчиків "правий" (5), "лівий" (6) (Гра закінчена), він подає сигнал на тимчасове відключення усіх датчиків "контрольний-нижній" (4), "правий" (5), "лівий" (6) та сигнал на ЕМК (2). Приклади виконання пристрою. Приклад 1 Мультимедійний ігровий пісуар включає набір пласких ємнісних датчиків, що розміщені на скляній панелі для стікання рідини (3), що має робочу поверхню, яка покрита розчином на основі парафіну і на якій ємнісні датчики "правий" (5), "лівий" (6) візуально відображені як два прямокутники, кожний з яких містить покажчик "право" (7), "ліво" (8), та технічну поверхню 2 скляної панелі для стікання рідини (3), товщина якої складає 5 мм, площею 4200 см , де розміщені три ємнісних датчики, а саме: "контрольний-нижній" (4), "правий" (5), "лівий" (6), де один з датчиків "контрольний-нижній" (4) розташований вздовж нижньої грані скляної панелі (3), 2 і має площу 180 см , а два інших датчики "правий" (5), "лівий" (6), відстань між якими, щонайменше 10 см, розташовані вище "контрольного-нижнього" датчика (4). Через контролер управління датчики, що виконані з можливістю регулювання чутливості з допомогою конденсаторів різної ємності, а саме "правий" (5), "лівий" (6) мають ємність конденсаторів 0,012 nF і 30 nF, а "контрольний-нижній" (4) - 0,047 nF і 39 nF, комутовані з ЕМК (2), на який подається сигнал після того, як контролер управління протягом 3 сек. фіксує зникнення рідини з ємнісних датчиків, а контролер управління комутований з системним блоком персонального комп'ютера, що аналізує сигнал та подає його до програмного комплексу, що містить комп'ютерну Гру, та виводить зображення на екран монітора (1), причому мультимедійний пісуар містить захисний бар'єр (9), що поєднаний зі скляною панеллю (3), і утворює стічний канал. Приклад 2 Мультимедійний ігровий пісуар включає набір пласких ємнісних датчиків, що розміщені на скляній панелі для стікання рідини (3), що має робочу поверхню, яка покрита розчином на основі парафіну і на якій ємнісні датчики "правий" (5), "лівий" (6) візуально відображені як два прямокутники, кожний з яких містить покажчик "право" (7), "ліво" (8), та технічну поверхню 2 скляної панелі для стікання рідини (3), товщина якої складає 8 мм, площею 6100 см , де розміщені три ємнісних датчики, а саме: "контрольний-нижній" (4), "правий" (5), "лівий" (6), де один з датчиків "контрольний-нижній" (4) розташований вздовж нижньої грані скляної панелі (3), 2 і має площу 210 см , а два іншихдатчики "правий" (5), "лівий" (6), відстань між якими, щонайменше 10 см, розташовані вище "контрольного-нижнього" датчика (4). Через контролер управління датчики, що виконані з можливістю регулювання чутливості з допомогою конденсаторів різної ємності, а саме "правий" (5), "лівий" (6) мають ємність конденсаторів 0,012 nF і 30 nF, а "контрольний-нижній" (4) - 0,047 nF і 39 nF, комутовані з ЕМК (2), на який подається сигнал після того, як контролер управління протягом 4 сек. фіксує зникнення рідини з ємнісних датчиків, а контролер управління комутований з системним блоком персонального комп'ютера, що аналізує сигнал та подає його до програмного комплексу, що містить комп'ютерну Гру, та виводить зображення на екран монітора (1), причому мультимедійний пісуар містить захисний бар'єр (9), що поєднаний зі скляною панеллю (3), і утворює стічний канал. Приклад 3 Мультимедійний ігровий пісуар включає набір пласких ємнісних датчиків, що розміщені на скляній панелі для стікання рідини (3), що має робочу поверхню, яка покрита розчином на основі парафіну і на якій ємнісні датчики "правий" (5), "лівий" (6) візуально відображені як два прямокутники, кожний з яких містить покажчик "право" (7), "ліво" (8)", та технічну поверхню 2 скляної панелі для стікання рідини (3), товщина якої складає 20 мм, площею 8000 см , де розміщені три ємнісних датчики, а саме: "контрольний-нижній" (4), "правий" (5), "лівий" (6), де один з датчиків "контрольний-нижній" (4) розташований вздовж нижньої грані скляної панелі (3) і 2 має площу 240 см , а два інших датчики "правий" (5), "лівий" (6), відстань між якими, щонайменше 10 см, розташовані вище "контрольного-нижнього" датчика (4). 3 UA 103454 U 5 10 15 20 Через контролер управління датчики, що виконані з можливістю регулювання чутливості з допомогою конденсаторів різної ємності, а саме "правий" (5), "лівий" (6) мають ємність конденсаторів 0,012 nF і 30 nF, а "контрольний-нижній" (4) - 0,047 nF і 39 nF, комутовані з ЕМК (2), на який подається сигнал після того, як контролер управління протягом 6 сек. фіксує зникнення рідини з ємнісних датчиків, а контролер управління комутований з системним блоком персонального комп'ютера, що аналізує сигнал та подає його до програмного комплексу, що містить комп'ютерну Гру, та виводить зображення на екран монітора (1), причому мультимедійний пісуар містить захисний бар'єр (9), що поєднаний зі скляною панеллю (3), і утворює стічний канал. Мультимедійний ігровий пісуар може бути встановлений в туалетах місць загального харчування, кафе, ресторанів та, наприклад, в місцях продажу пива і стати цікавим доповненням таких закладів. В залежності від геометричних та будівельних особливостей закладу, творчого задуму та індивідуальних побажань, мультимедійний ігровий пісуар може бути встановлений у необмеженій кількості, наприклад, у ряд, або в будь-якому іншому порядку, утворюючи блок мультимедійних ігрових пісуарів (Фіг. 4), що дозволяє Користувачам одночасно користуватись мультимедійними ігровими пісуарами, управляти особистою Грою та оцінювати ігровий рахунок один одного. Крім того, мультимедійний ігровий пісуар містить захисний бар'єр (9), що поєднаний зі скляною панеллю (3), і утворює стічний канал, який виконаний з отворами для стікання рідини, причому у разі виконання блока мультимедійних ігрових пісуарів (Фіг. 4) стічний канал має вигляд витягнутого прямокутного жолоба, який сполучає всі пісуари, та посередині всього жолоба є точка з максимальною висотою, тож стікання рідини буде кращим, оскільки утворюється похила площина. Як видно із опису корисної моделі та креслень, вона є промислово придатною та може бути використана на потреби людини. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 50 1. Мультимедійний ігровий пісуар, що включає: електричну систему, що складається з контролера управління; набору пласких ємнісних датчиків; мультимедійну систему, що складається з системного блока персонального комп'ютера, монітора, програмного комплексу; водозливну систему, що складається з водозабірного басейна з електромеханічним клапаном, 2 скляної панелі для стікання рідини, площею від 4200 до 8000 см , що має робочу та технічну поверхні, трубопроводу; систему механічних і електричних комунікацій, що поєднує електричну, мультимедійну та водозливну системи, який відрізняється тим, що на технічній поверхні скляної панелі розміщені три ємнісних датчики: "контрольний-нижній", "правий", "лівий", які через контролер управління комутовані з електромеханічним клапаном, де один з датчиків "контрольний-нижній" розташований вздовж нижньої грані скляної панелі і має площу від 180 до 2 240 см , а два інших датчики "правий", "лівий", відстань між якими щонайменше 10 см, розташовані вище "контрольного-нижнього" датчика. 2. Мультимедійний ігровий пісуар за п. 1, який відрізняється тим, що робоча поверхня скляної панелі для стікання рідини покрита розчином на основі парафіну. 3. Мультимедійний ігровий пісуар за п. 1, який відрізняється тим, що товщина скляної поверхні для стікання рідини складає 5-20 мм. 4. Мультимедійний ігровий пісуар за п. 1, який відрізняється тим, що ємнісні датчики "правий", "лівий" візуально відображені на робочій поверхні скляної панелі для стікання рідини у вигляді двох прямокутників, кожний з яких містить покажчик "право", "ліво". 5. Мультимедійний ігровий пісуар за п. 1, який відрізняється тим, що програмний комплекс містить комп'ютерну гру. 6. Мультимедійний ігровий пісуар за п. 1, який відрізняється тим, що кількість встановлення мультимедійних ігрових пісуарів в одному приміщенні не обмежена. 4 UA 103454 U 5 UA 103454 U 6 UA 103454 U 7 UA 103454 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
