Пісуар з гігієнічним душем

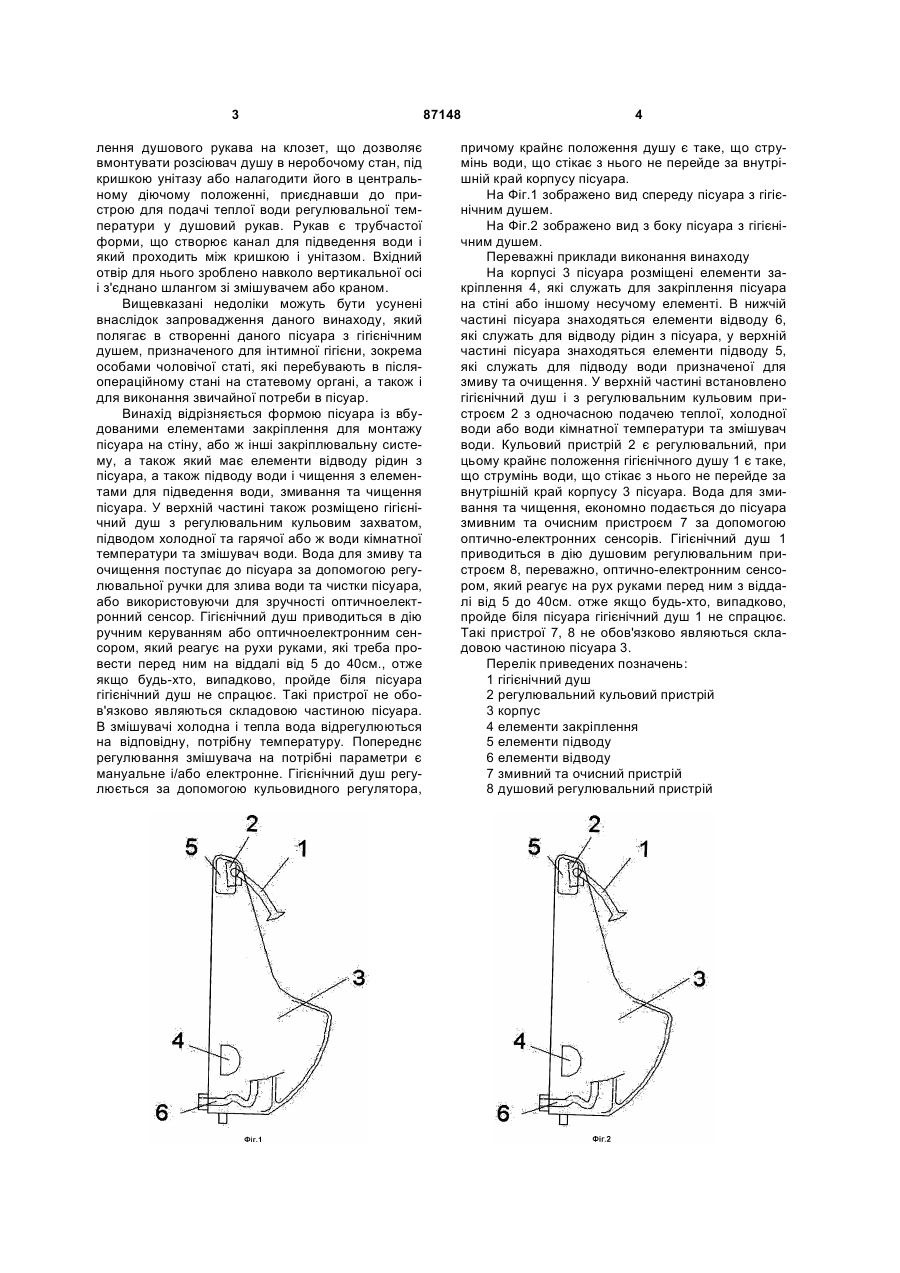

1. Пісуар з гігієнічним душем, що має корпус, елементи закріплення, елементи відводу рідин з пісуара та елементи підводу води до пісуара для душу та чищення, який відрізняється тим, що у його верхній частині розміщено змішувач води, що включає гігієнічний душ (1) з регулювальним кульовим пристроєм (2) з підводкою холодної та теплої води для утримання змішувачем води літньої тем C2 1 3 лення душового рукава на клозет, що дозволяє вмонтувати розсіювач душу в неробочому стан, під кришкою унітазу або налагодити його в центральному діючому положенні, приєднавши до пристрою для подачі теплої води регулювальної температури у душовий рукав. Рукав є трубчастої форми, що створює канал для підведення води і який проходить між кришкою і унітазом. Вхідний отвір для нього зроблено навколо вертикальної осі і з'єднано шлангом зі змішувачем або краном. Вищевказані недоліки можуть бути усунені внаслідок запровадження даного винаходу, який полягає в створенні даного пісуара з гігієнічним душем, призначеного для інтимної гігієни, зокрема особами чоловічої статі, які перебувають в післяопераційному стані на статевому органі, а також і для виконання звичайної потреби в пісуар. Винахід відрізняється формою пісуара із вбудованими елементами закріплення для монтажу пісуара на стіну, або ж інші закріплювальну систему, а також який має елементи відводу рідин з пісуара, а також підводу води і чищення з елементами для підведення води, змивання та чищення пісуара. У верхній частині також розміщено гігієнічний душ з регулювальним кульовим захватом, підводом холодної та гарячої або ж води кімнатної температури та змішувач води. Вода для змиву та очищення поступає до пісуара за допомогою регулювальної ручки для злива води та чистки пісуара, або використовуючи для зручності оптичноелектронний сенсор. Гігієнічний душ приводиться в дію ручним керуванням або оптичноелектронним сенсором, який реагує на рухи руками, які треба провести перед ним на віддалі від 5 до 40см., отже якщо будь-хто, випадково, пройде біля пісуара гігієнічний душ не спрацює. Такі пристрої не обов'язково являються складовою частиною пісуара. В змішувачі холодна і тепла вода відрегулюються на відповідну, потрібну температуру. Попереднє регулювання змішувача на потрібні параметри є мануальне і/або електронне. Гігієнічний душ регулюється за допомогою кульовидного регулятора, 87148 4 причому крайнє положення душу є таке, що струмінь води, що стікає з нього не перейде за внутрішній край корпусу пісуара. На Фіг.1 зображено вид спереду пісуара з гігієнічним душем. На Фіг.2 зображено вид з боку пісуара з гігієнічним душем. Переважні приклади виконання винаходу На корпусі 3 пісуара розміщені елементи закріплення 4, які служать для закріплення пісуара на стіні або іншому несучому елементі. В нижчій частині пісуара знаходяться елементи відводу 6, які служать для відводу рідин з пісуара, у верхній частині пісуара знаходяться елементи підводу 5, які служать для підводу води призначеної для змиву та очищення. У верхній частині встановлено гігієнічний душ і з регулювальним кульовим пристроєм 2 з одночасною подачею теплої, холодної води або води кімнатної температури та змішувач води. Кульовий пристрій 2 є регулювальний, при цьому крайнє положення гігієнічного душу 1 є таке, що струмінь води, що стікає з нього не перейде за внутрішній край корпусу 3 пісуара. Вода для змивання та чищення, економно подається до пісуара змивним та очисним пристроєм 7 за допомогою оптично-електронних сенсорів. Гігієнічний душ 1 приводиться в дію душовим регулювальним пристроєм 8, переважно, оптично-електронним сенсором, який реагує на рух руками перед ним з віддалі від 5 до 40см. отже якщо будь-хто, випадково, пройде біля пісуара гігієнічний душ 1 не спрацює. Такі пристрої 7, 8 не обов'язково являються складовою частиною пісуара 3. Перелік приведених позначень: 1 гігієнічний душ 2 регулювальний кульовий пристрій 3 корпус 4 елементи закріплення 5 елементи підводу 6 елементи відводу 7 змивний та очисний пристрій 8 душовий регулювальний пристрій 5 Комп’ютерна верстка М. Ломалова 87148 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
