Спосіб змащування та охолодження різальних лез інструмента та/або заготовок у процесі обробки металу різанням

Номер патенту: 103785

Опубліковано: 25.11.2013

Автор: Абдураімов Арсен Азізович

Є ще 2 сторінки.

Дивитися все сторінки або завантажити PDF файл.

Формула / Реферат

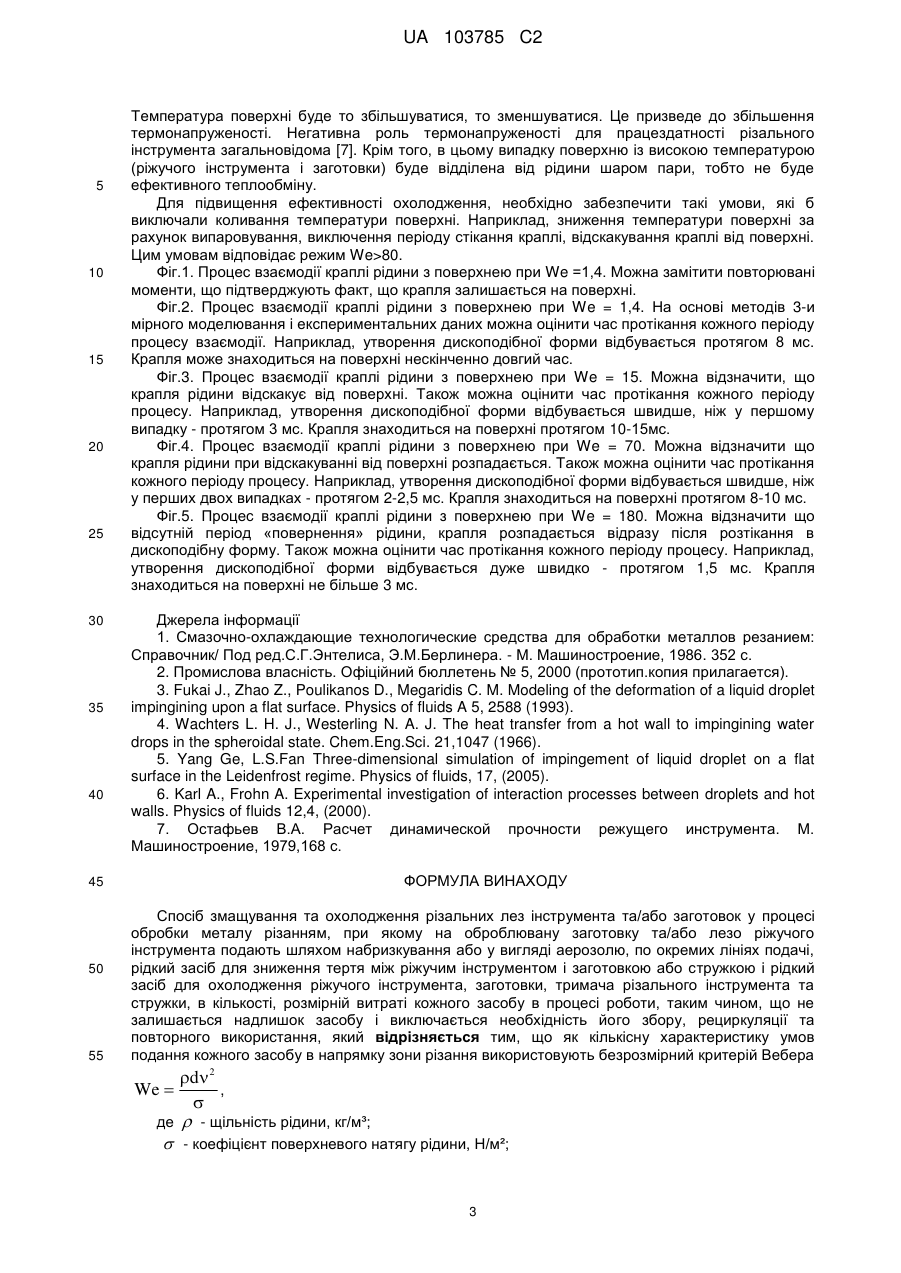

Спосіб змащування та охолодження різальних лез інструмента та/або заготовок у процесі обробки металу різанням, при якому на оброблювану заготовку та/або лезо ріжучого інструмента подають шляхом набризкування або у вигляді аерозолю, по окремих лініях подачі, рідкий засіб для зниження тертя між ріжучим інструментом і заготовкою або стружкою і рідкий засіб для охолодження ріжучого інструмента, заготовки, тримача різального інструмента та стружки, в кількості, розмірній витраті кожного засобу в процесі роботи, таким чином, що не залишається надлишок засобу і виключається необхідність його збору, рециркуляції та повторного використання, який відрізняється тим, що як кількісну характеристику умов подання кожного засобу в напрямку зони різання використовують безрозмірний критерій Вебера ,

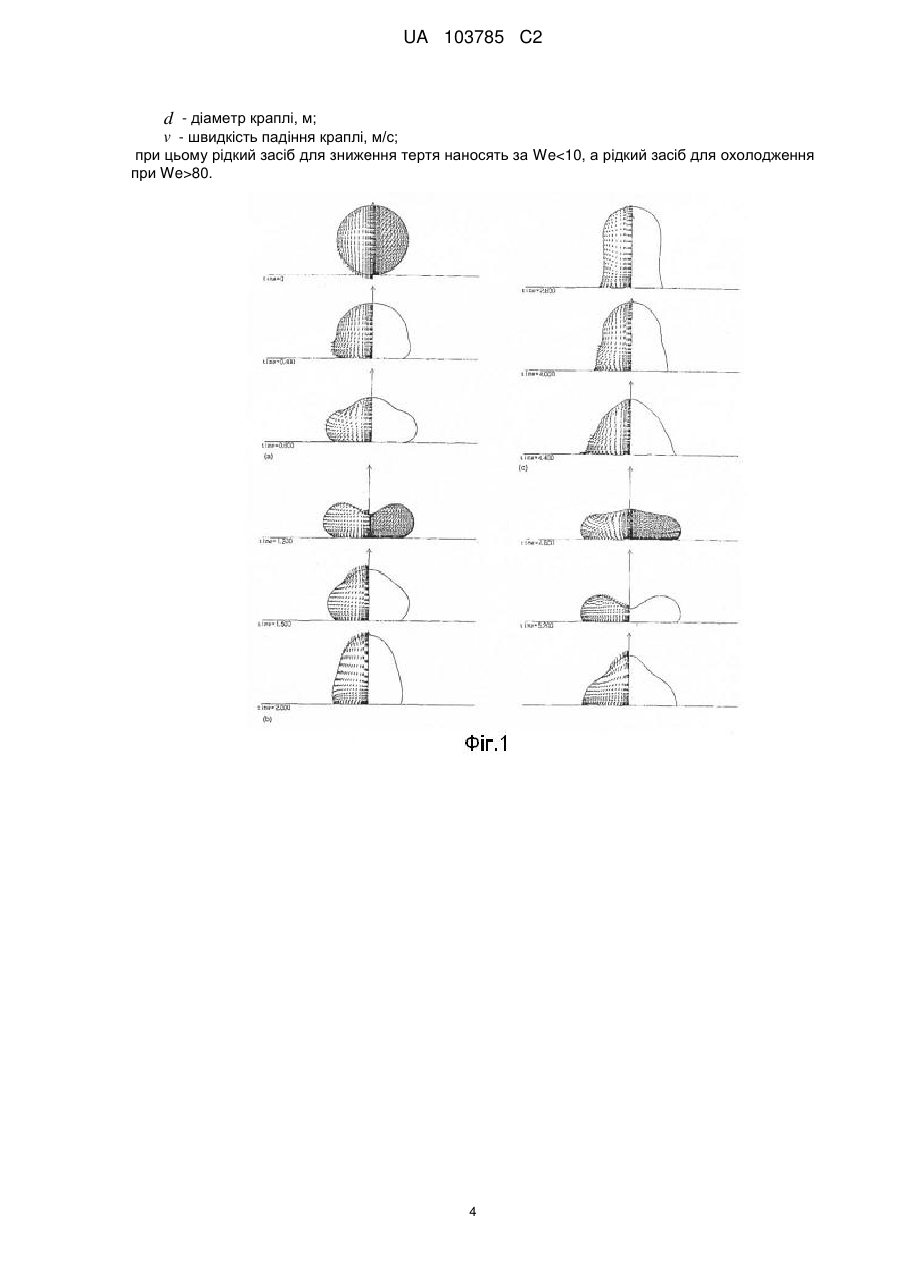

де  - щільність рідини, кг/м³;

  - коефіцієнт поверхневого натягу рідини Н/м²;

  - діаметр краплі, м;

  - швидкість падіння краплі, м/с;

 при цьому рідкий засіб для зниження тертя наносять за We<10, а рідкий засіб для охолодження при We>80.

Текст

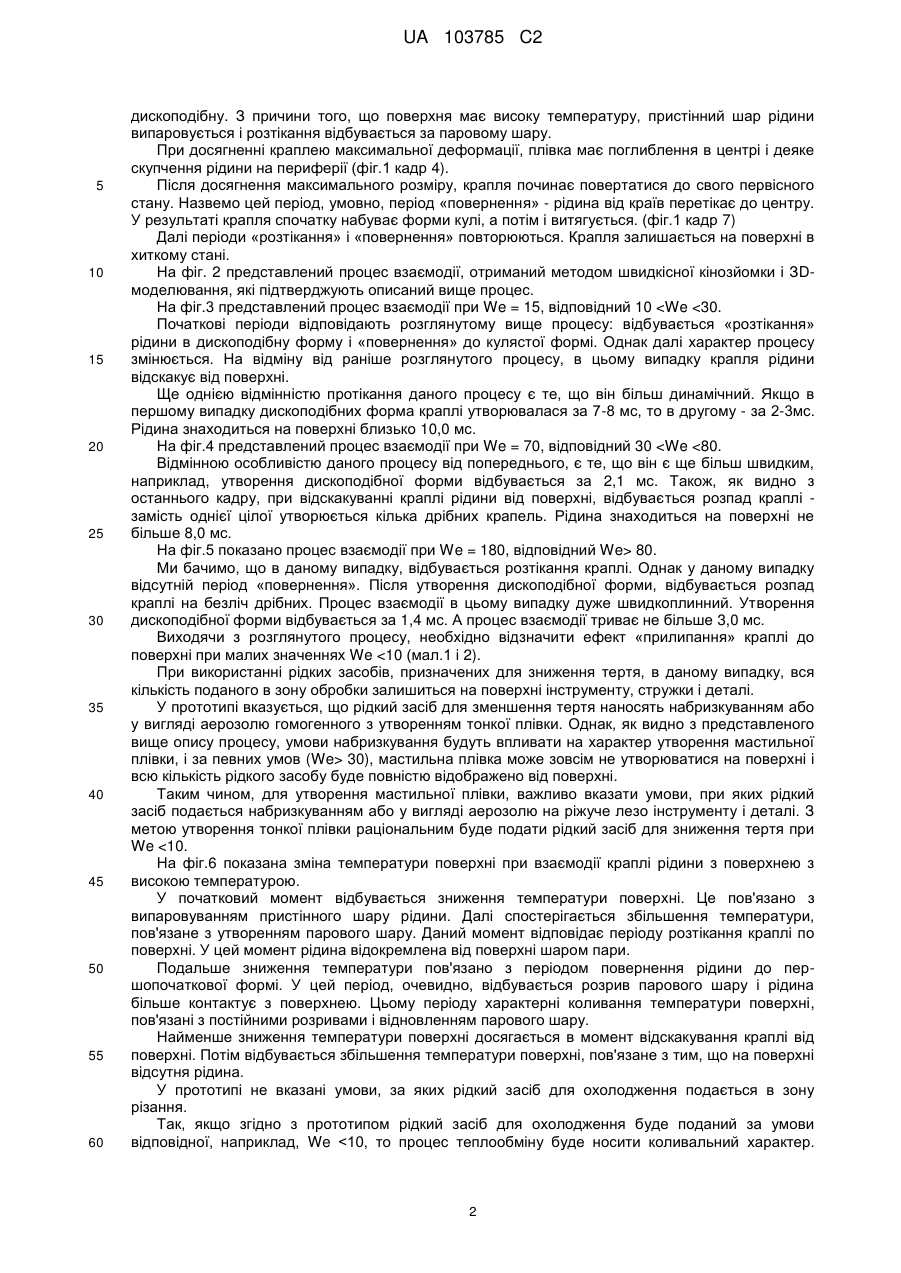

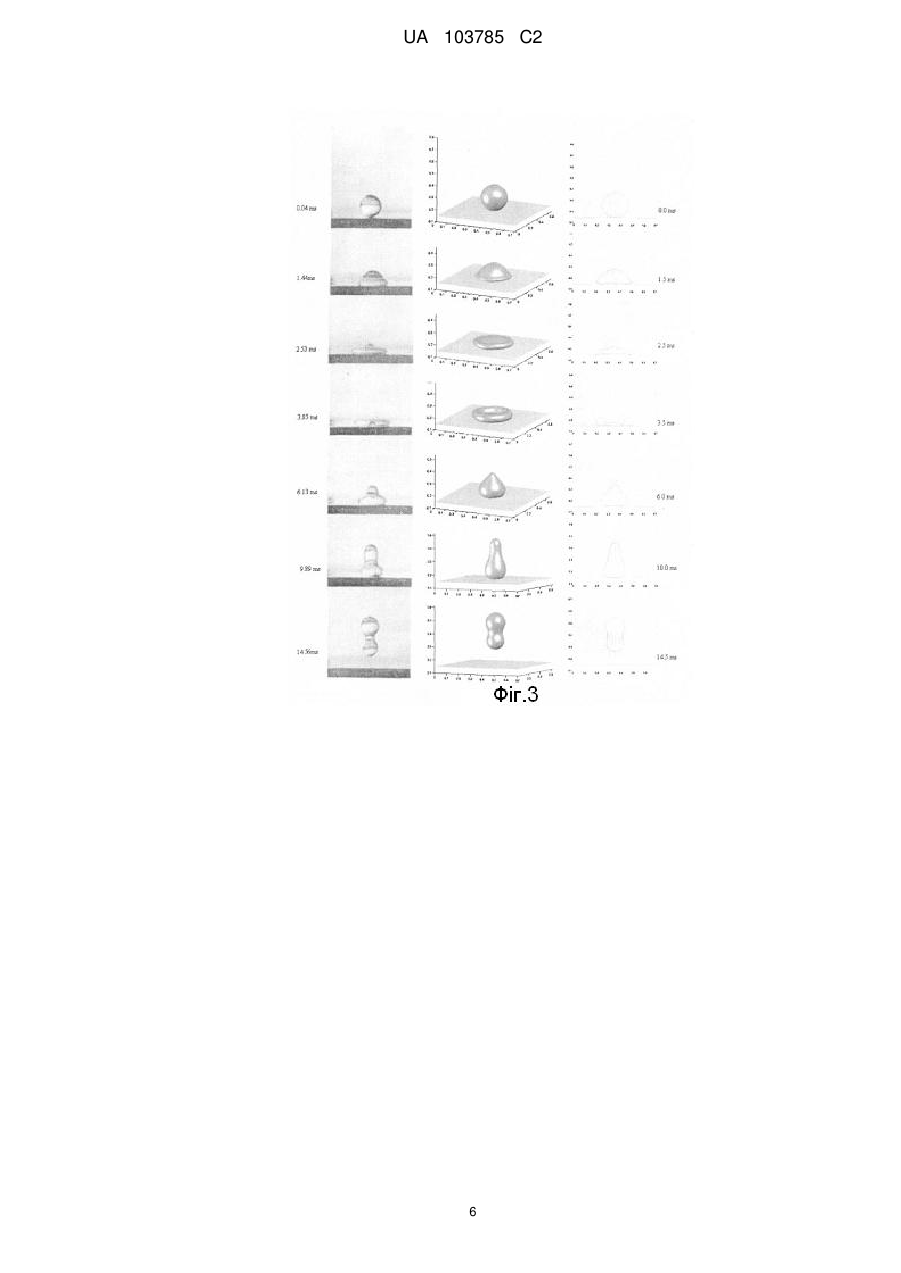

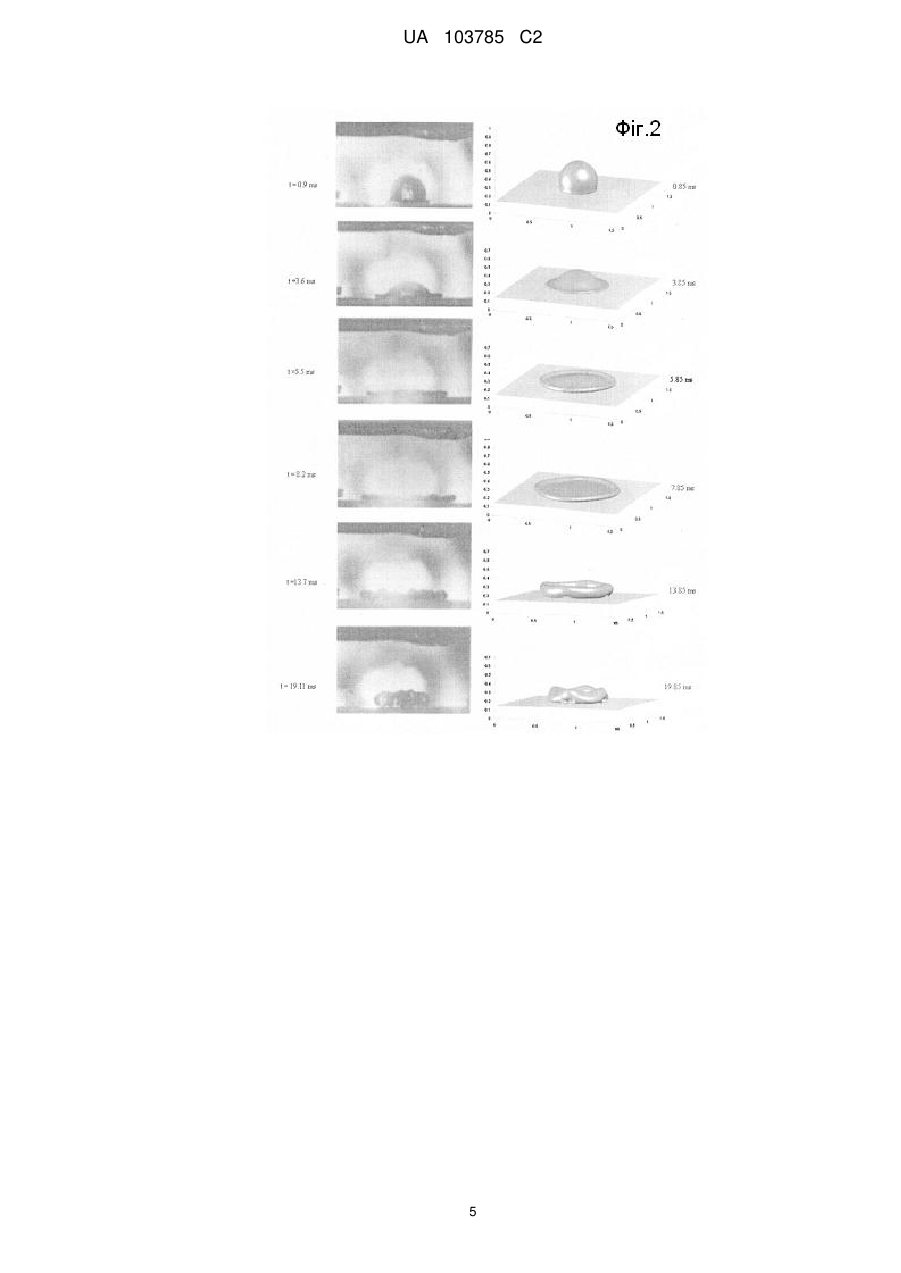

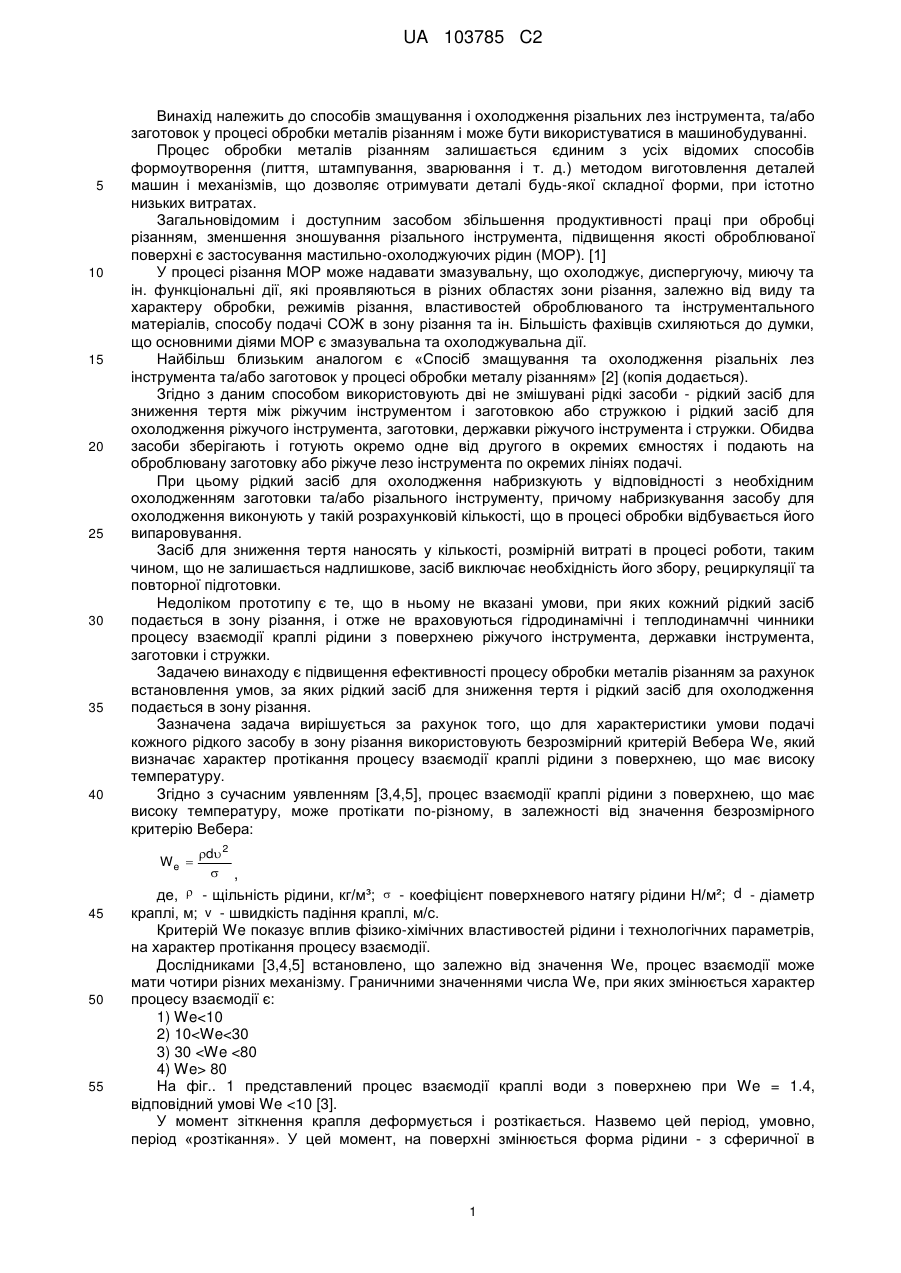

Реферат: Винахід належить до способів змащування і охолодження ріжучих лез інструмента та/ або заготовок у процесі обробки металів різанням і може бути використане в машинобудуванні. Спосіб змащування та охолодження різальних лез інструмента та/або заготовок у процесі обробки металу різанням, при якому на оброблювану заготовку та/або лезо ріжучого інструмента подають шляхом набризкування або у вигляді аерозолю, по окремих лініях подачі, рідкий засіб для зниження тертя між ріжучим інструментом і заготовкою або стружкоюа і рідкий засіб для охолодження ріжучого інструмента, заготовки, тримача різального інструмента та стружки, в кількості, розмірній витраті кожного засобу в процесі роботи, таким чином, що не залишається надлишок засобу і виключається необхідність його збору, рециркуляції та повторного використання, причому як кількісну характеристику умов подання кожного засобу в напрямку зони різання використовують безрозмірний критерій Вебера We  d 2  , при цьому рідкий засіб для зниження тертя наносять за We80. UA 103785 C2 (12) UA 103785 C2 UA 103785 C2 5 10 15 20 25 30 35 40 Винахід належить до способів змащування і охолодження різальних лез інструмента, та/або заготовок у процесі обробки металів різанням і може бути використуватися в машинобудуванні. Процес обробки металів різанням залишається єдиним з усіх відомих способів формоутворення (лиття, штампування, зварювання і т. д.) методом виготовлення деталей машин і механізмів, що дозволяє отримувати деталі будь-якої складної форми, при істотно низьких витратах. Загальновідомим і доступним засобом збільшення продуктивності праці при обробці різанням, зменшення зношування різального інструмента, підвищення якості оброблюваної поверхні є застосування мастильно-охолоджуючих рідин (МОР). [1] У процесі різання МОР може надавати змазувальну, що охолоджує, диспергуючу, миючу та ін. функціональні дії, які проявляються в різних областях зони різання, залежно від виду та характеру обробки, режимів різання, властивостей оброблюваного та інструментального матеріалів, способу подачі СОЖ в зону різання та ін. Більшість фахівців схиляються до думки, що основними діями МОР є змазувальна та охолоджувальна дії. Найбільш близьким аналогом є «Спосіб змащування та охолодження різальніх лез інструмента та/або заготовок у процесі обробки металу різанням» [2] (копія додається). Згідно з даним способом використовують дві не змішувані рідкі засоби - рідкий засіб для зниження тертя між ріжучим інструментом і заготовкою або стружкою і рідкий засіб для охолодження ріжучого інструмента, заготовки, державки ріжучого інструмента і стружки. Обидва засоби зберігають і готують окремо одне від другого в окремих ємностях і подають на оброблювану заготовку або ріжуче лезо інструмента по окремих лініях подачі. При цьому рідкий засіб для охолодження набризкують у відповідності з необхідним охолодженням заготовки та/або різального інструменту, причому набризкування засобу для охолодження виконують у такій розрахунковій кількості, що в процесі обробки відбувається його випаровування. Засіб для зниження тертя наносять у кількості, розмірній витраті в процесі роботи, таким чином, що не залишається надлишкове, засіб виключає необхідність його збору, рециркуляції та повторної підготовки. Недоліком прототипу є те, що в ньому не вказані умови, при яких кожний рідкий засіб подається в зону різання, і отже не враховуються гідродинамічні і теплодинамчні чинники процесу взаємодії краплі рідини з поверхнею ріжучого інструмента, державки інструмента, заготовки і стружки. Задачею винаходу є підвищення ефективності процесу обробки металів різанням за рахунок встановлення умов, за яких рідкий засіб для зниження тертя і рідкий засіб для охолодження подається в зону різання. Зазначена задача вирішується за рахунок того, що для характеристики умови подачі кожного рідкого засобу в зону різання використовують безрозмірний критерій Вебера We, який визначає характер протікання процесу взаємодії краплі рідини з поверхнею, що має високу температуру. Згідно з сучасним уявленням [3,4,5], процес взаємодії краплі рідини з поверхнею, що має високу температуру, може протікати по-різному, в залежності від значення безрозмірного критерію Вебера: We  45 50 55 d 2  , де,  - щільність рідини, кг/м³;  - коефіцієнт поверхневого натягу рідини Н/м²; d - діаметр краплі, м; v - швидкість падіння краплі, м/с. Критерій We показує вплив фізико-хімічних властивостей рідини і технологічних параметрів, на характер протікання процесу взаємодії. Дослідниками [3,4,5] встановлено, що залежно від значення We, процес взаємодії може мати чотири різних механізму. Граничними значеннями числа We, при яких змінюється характер процесу взаємодії є: 1) We

Дивитися

Додаткова інформація

Автори англійською

Abduraimov Arsen Azizovych

Автори російською

Абдураимов Арсен Азизович

МПК / Мітки

МПК: B23D 59/00, B23Q 11/10

Мітки: заготовок, змащування, спосіб, лез, різальних, інструмента, процесі, різанням, обробки, металу, охолодження
