Теплоізоляційний елемент для ізоляції фасадів будинків, теплоізоляційна композитна система й спосіб виробництва теплоізоляційної композитної системи

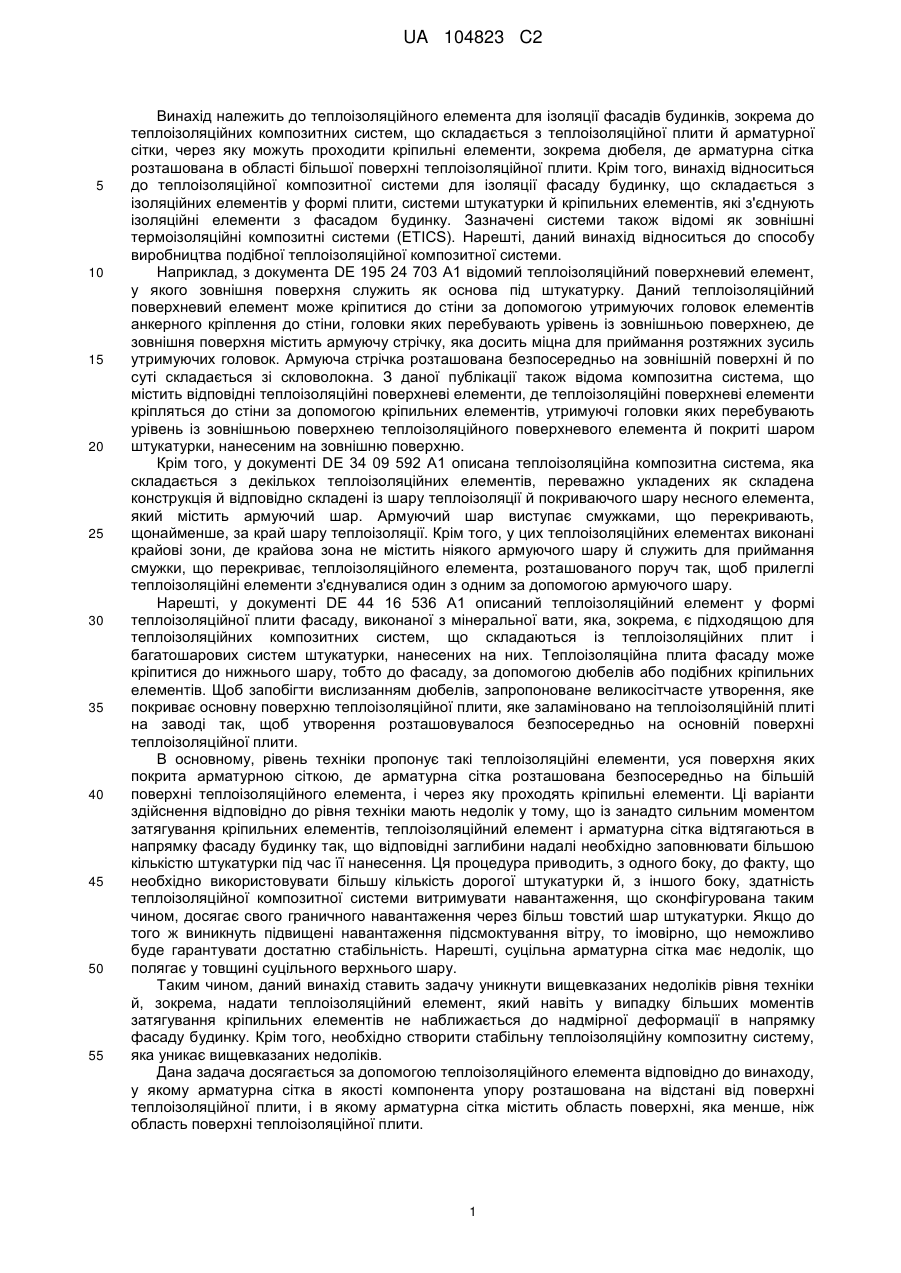

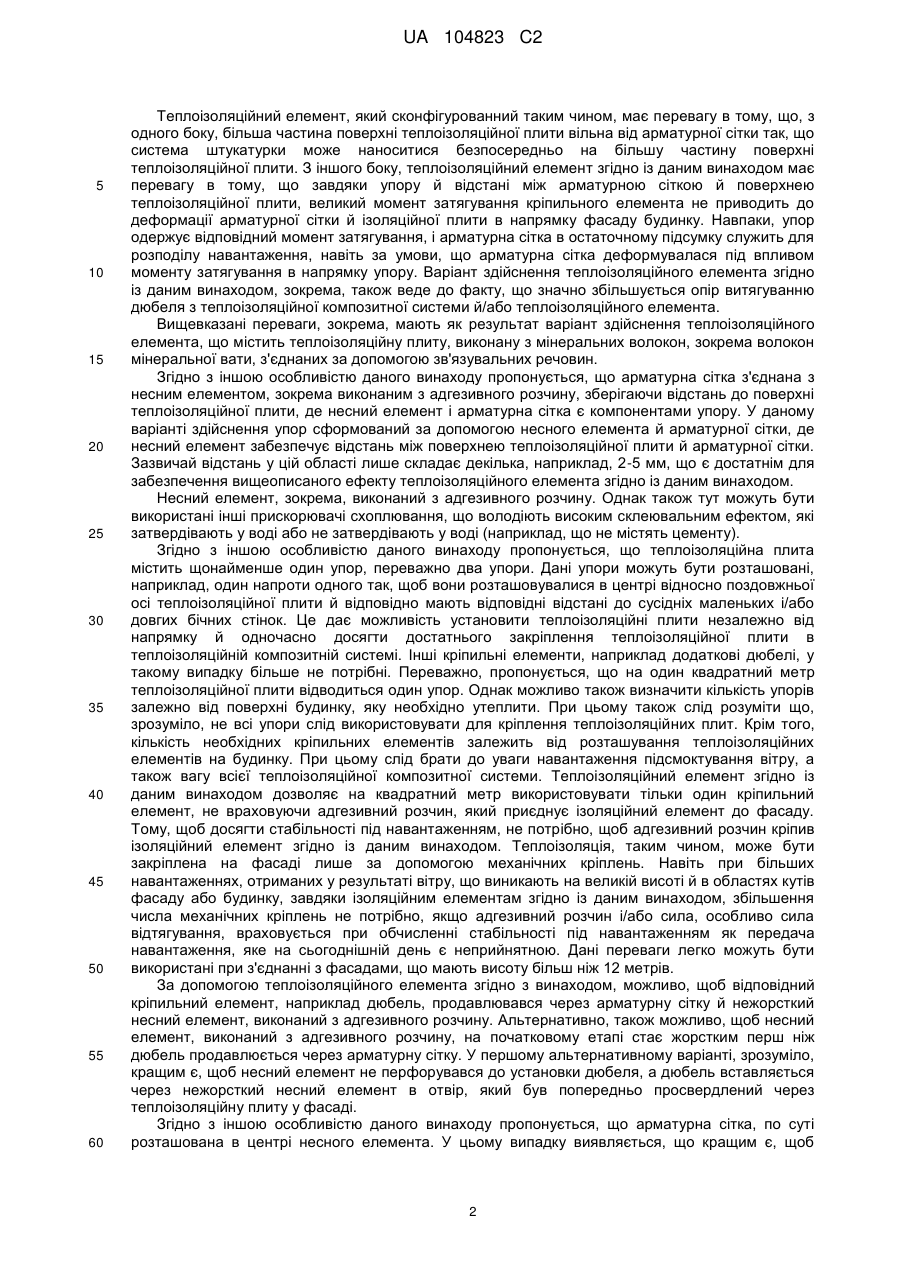

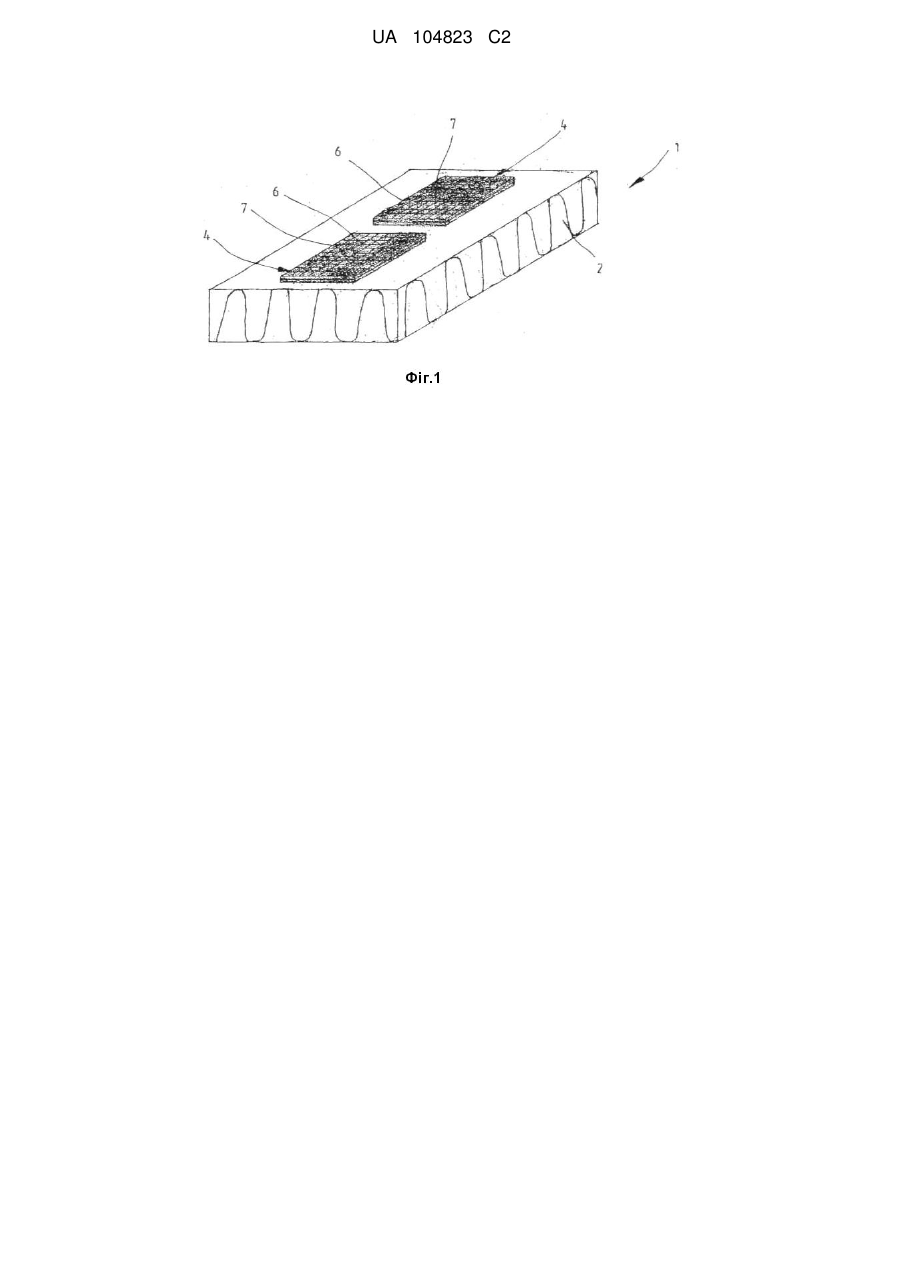

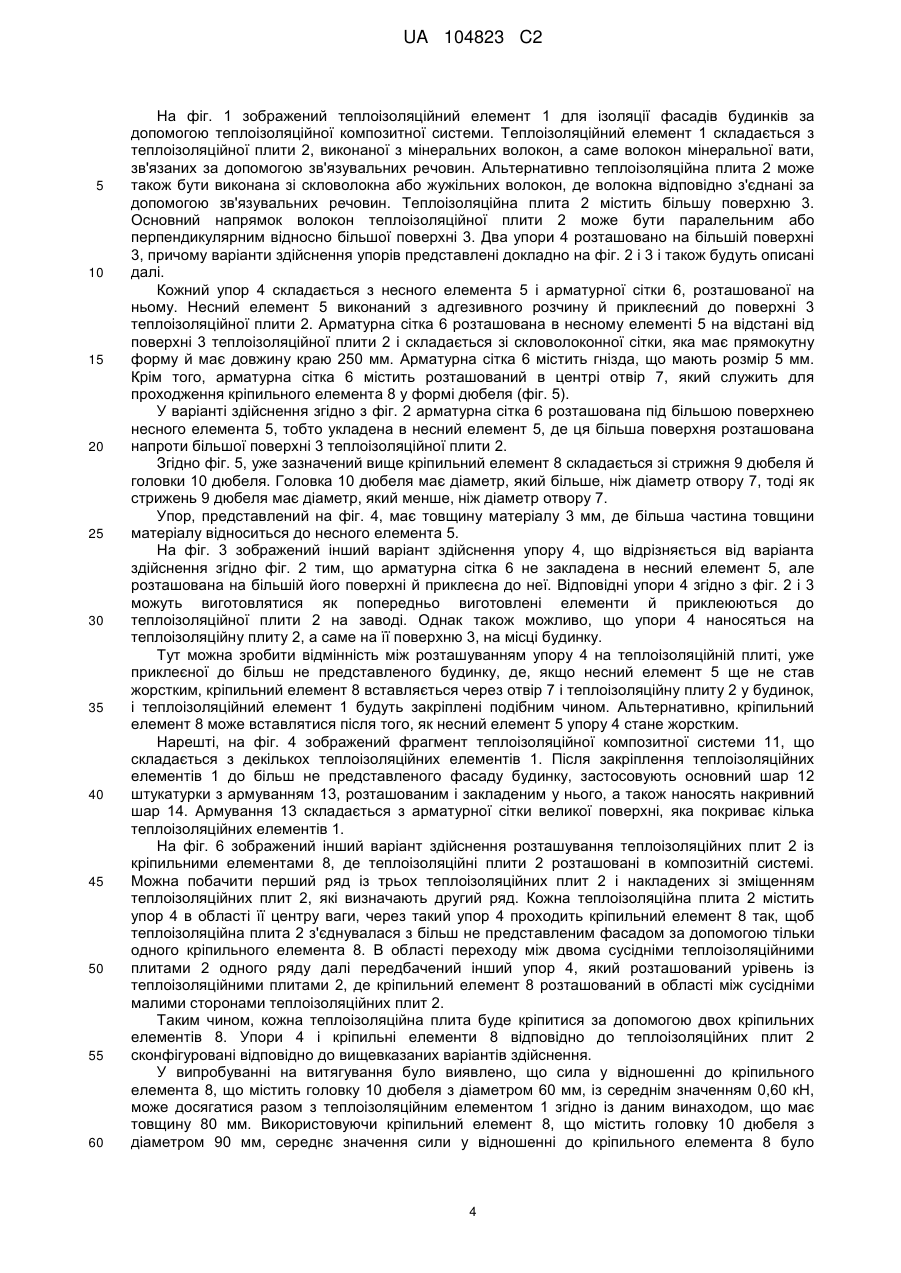

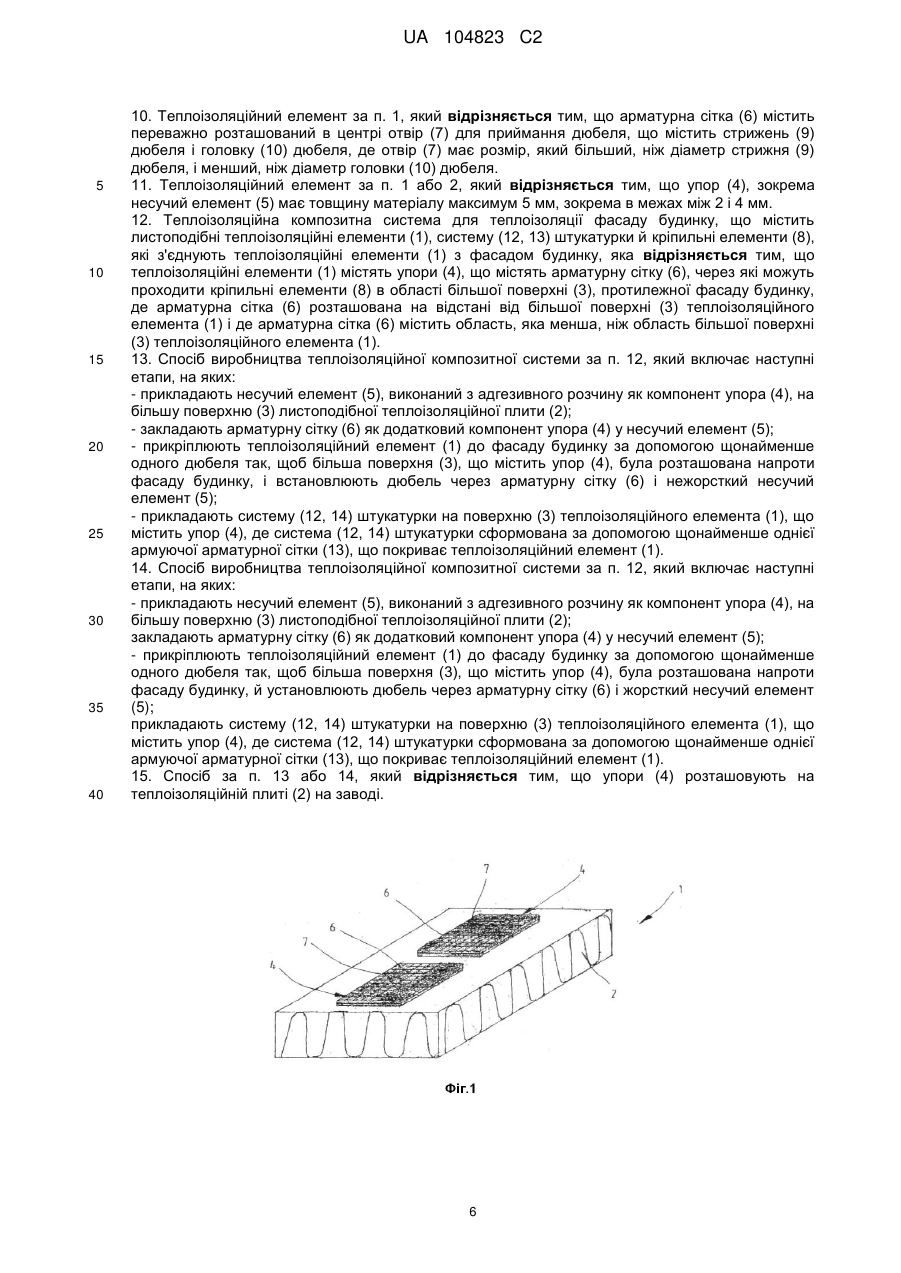

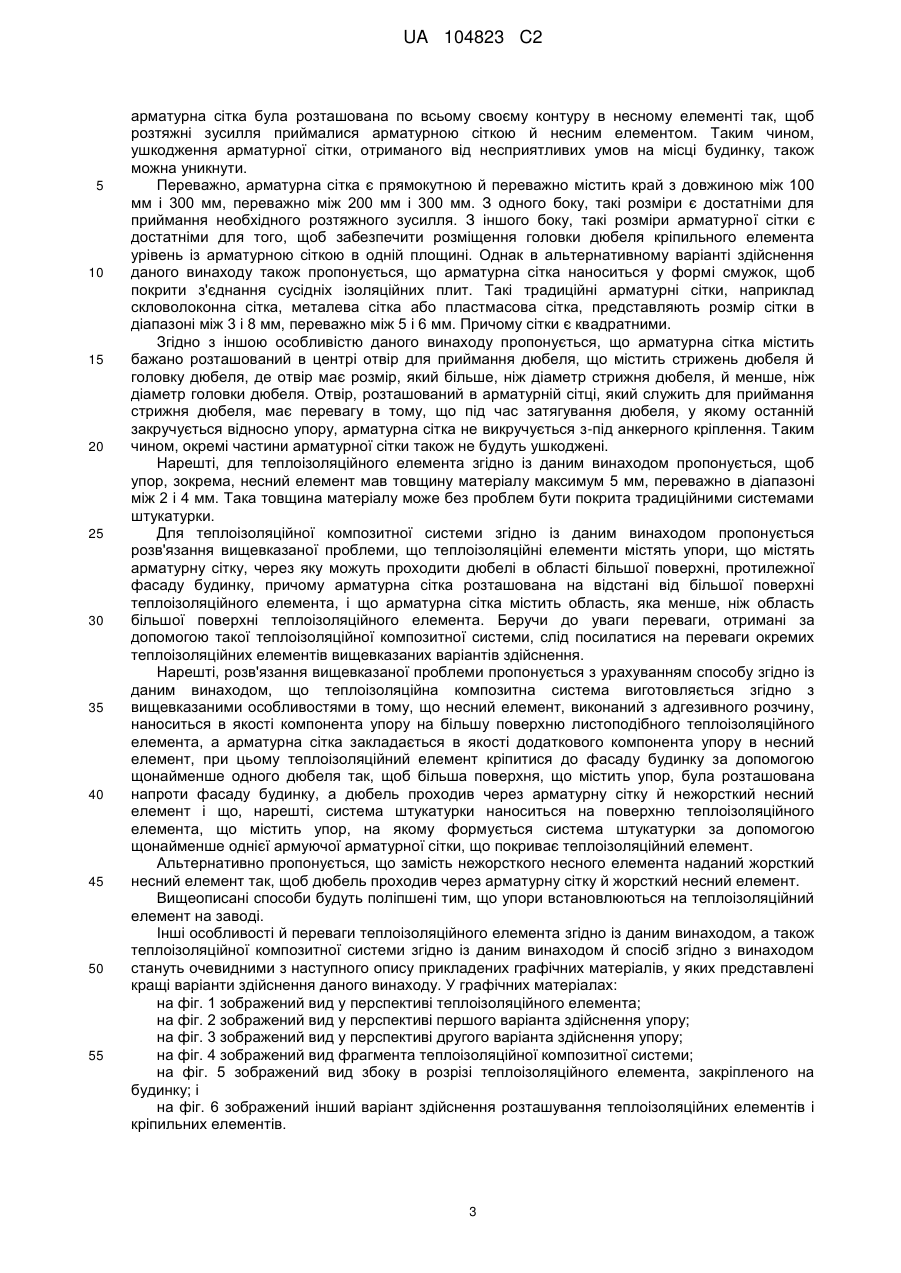

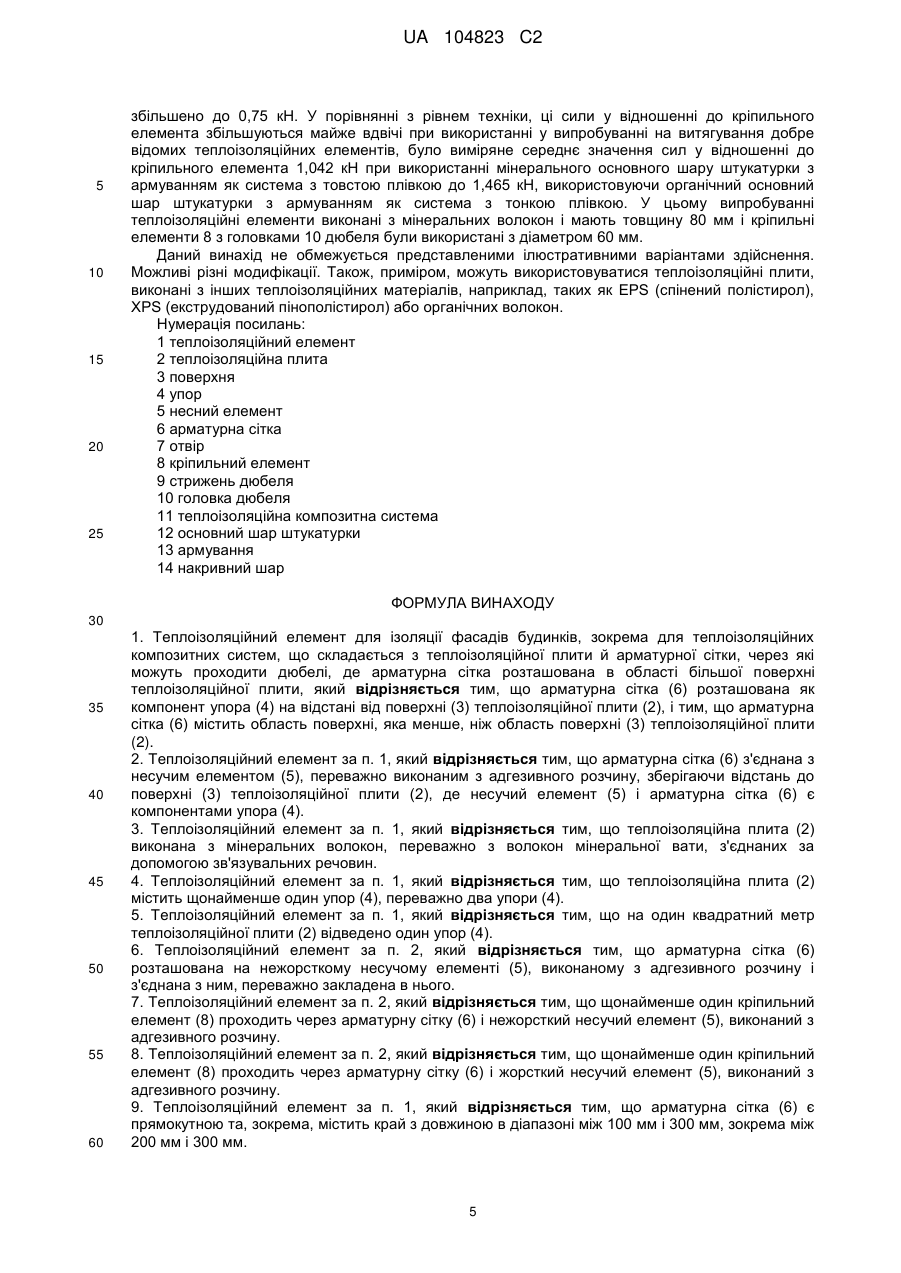

Реферат: Винахід належить до теплоізоляційного елемента для ізоляції фасадів будинків, зокрема до теплоізоляційних композитних систем, що складається з теплоізоляційної плити й арматурної сітки, через які можуть проходити кріпильні елементи, зокрема дюбелі, де арматурна сітка розташована в області більшої поверхні теплоізоляційної плити. Даний винахід ставить задачу уникнути відомих з рівня техніки недоліків і, зокрема, надати теплоізоляційний елемент, який навіть у випадку великого моменту затягування кріпильних елементів не наближається до надмірної деформації в напрямку фасаду будинку. Дана задача досягається за допомогою теплоізоляційного елемента відповідно до винаходу, у якому арматурна сітка як компонент упора розташована на відстані від поверхні теплоізоляційної плити, і в якому арматурна сітка містить область поверхні, яка менша, ніж область поверхні теплоізоляційної плити. UA 104823 C2 (12) UA 104823 C2 UA 104823 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до теплоізоляційного елемента для ізоляції фасадів будинків, зокрема до теплоізоляційних композитних систем, що складається з теплоізоляційної плити й арматурної сітки, через яку можуть проходити кріпильні елементи, зокрема дюбеля, де арматурна сітка розташована в області більшої поверхні теплоізоляційної плити. Крім того, винахід відноситься до теплоізоляційної композитної системи для ізоляції фасаду будинку, що складається з ізоляційних елементів у формі плити, системи штукатурки й кріпильних елементів, які з'єднують ізоляційні елементи з фасадом будинку. Зазначені системи також відомі як зовнішні термоізоляційні композитні системи (ETICS). Нарешті, даний винахід відноситься до способу виробництва подібної теплоізоляційної композитної системи. Наприклад, з документа DE 195 24 703 A1 відомий теплоізоляційний поверхневий елемент, у якого зовнішня поверхня служить як основа під штукатурку. Даний теплоізоляційний поверхневий елемент може кріпитися до стіни за допомогою утримуючих головок елементів анкерного кріплення до стіни, головки яких перебувають урівень із зовнішньою поверхнею, де зовнішня поверхня містить армуючу стрічку, яка досить міцна для приймання розтяжних зусиль утримуючих головок. Армуюча стрічка розташована безпосередньо на зовнішній поверхні й по суті складається зі скловолокна. З даної публікації також відома композитна система, що містить відповідні теплоізоляційні поверхневі елементи, де теплоізоляційні поверхневі елементи кріпляться до стіни за допомогою кріпильних елементів, утримуючі головки яких перебувають урівень із зовнішньою поверхнею теплоізоляційного поверхневого елемента й покриті шаром штукатурки, нанесеним на зовнішню поверхню. Крім того, у документі DE 34 09 592 A1 описана теплоізоляційна композитна система, яка складається з декількох теплоізоляційних елементів, переважно укладених як складена конструкція й відповідно складені із шару теплоізоляції й покриваючого шару несного елемента, який містить армуючий шар. Армуючий шар виступає смужками, що перекривають, щонайменше, за край шару теплоізоляції. Крім того, у цих теплоізоляційних елементах виконані крайові зони, де крайова зона не містить ніякого армуючого шару й служить для приймання смужки, що перекриває, теплоізоляційного елемента, розташованого поруч так, щоб прилеглі теплоізоляційні елементи з'єднувалися один з одним за допомогою армуючого шару. Нарешті, у документі DE 44 16 536 A1 описаний теплоізоляційний елемент у формі теплоізоляційної плити фасаду, виконаної з мінеральної вати, яка, зокрема, є підходящою для теплоізоляційних композитних систем, що складаються із теплоізоляційних плит і багатошарових систем штукатурки, нанесених на них. Теплоізоляційна плита фасаду може кріпитися до нижнього шару, тобто до фасаду, за допомогою дюбелів або подібних кріпильних елементів. Щоб запобігти вислизанням дюбелів, запропоноване великосітчасте утворення, яке покриває основну поверхню теплоізоляційної плити, яке заламіновано на теплоізоляційній плиті на заводі так, щоб утворення розташовувалося безпосередньо на основній поверхні теплоізоляційної плити. В основному, рівень техніки пропонує такі теплоізоляційні елементи, уся поверхня яких покрита арматурною сіткою, де арматурна сітка розташована безпосередньо на більшій поверхні теплоізоляційного елемента, і через яку проходять кріпильні елементи. Ці варіанти здійснення відповідно до рівня техніки мають недолік у тому, що із занадто сильним моментом затягування кріпильних елементів, теплоізоляційний елемент і арматурна сітка відтягаються в напрямку фасаду будинку так, що відповідні заглибини надалі необхідно заповнювати більшою кількістю штукатурки під час її нанесення. Ця процедура приводить, з одного боку, до факту, що необхідно використовувати більшу кількість дорогої штукатурки й, з іншого боку, здатність теплоізоляційної композитної системи витримувати навантаження, що сконфігурована таким чином, досягає свого граничного навантаження через більш товстий шар штукатурки. Якщо до того ж виникнуть підвищені навантаження підсмоктування вітру, то імовірно, що неможливо буде гарантувати достатню стабільність. Нарешті, суцільна арматурна сітка має недолік, що полягає у товщині суцільного верхнього шару. Таким чином, даний винахід ставить задачу уникнути вищевказаних недоліків рівня техніки й, зокрема, надати теплоізоляційний елемент, який навіть у випадку більших моментів затягування кріпильних елементів не наближається до надмірної деформації в напрямку фасаду будинку. Крім того, необхідно створити стабільну теплоізоляційну композитну систему, яка уникає вищевказаних недоліків. Дана задача досягається за допомогою теплоізоляційного елемента відповідно до винаходу, у якому арматурна сітка в якості компонента упору розташована на відстані від поверхні теплоізоляційної плити, і в якому арматурна сітка містить область поверхні, яка менше, ніж область поверхні теплоізоляційної плити. 1 UA 104823 C2 5 10 15 20 25 30 35 40 45 50 55 60 Теплоізоляційний елемент, який сконфігурованний таким чином, має перевагу в тому, що, з одного боку, більша частина поверхні теплоізоляційної плити вільна від арматурної сітки так, що система штукатурки може наноситися безпосередньо на більшу частину поверхні теплоізоляційної плити. З іншого боку, теплоізоляційний елемент згідно із даним винаходом має перевагу в тому, що завдяки упору й відстані між арматурною сіткою й поверхнею теплоізоляційної плити, великий момент затягування кріпильного елемента не приводить до деформації арматурної сітки й ізоляційної плити в напрямку фасаду будинку. Навпаки, упор одержує відповідний момент затягування, і арматурна сітка в остаточному підсумку служить для розподілу навантаження, навіть за умови, що арматурна сітка деформувалася під впливом моменту затягування в напрямку упору. Варіант здійснення теплоізоляційного елемента згідно із даним винаходом, зокрема, також веде до факту, що значно збільшується опір витягуванню дюбеля з теплоізоляційної композитної системи й/або теплоізоляційного елемента. Вищевказані переваги, зокрема, мають як результат варіант здійснення теплоізоляційного елемента, що містить теплоізоляційну плиту, виконану з мінеральних волокон, зокрема волокон мінеральної вати, з'єднаних за допомогою зв'язувальних речовин. Згідно з іншою особливістю даного винаходу пропонується, що арматурна сітка з'єднана з несним елементом, зокрема виконаним з адгезивного розчину, зберігаючи відстань до поверхні теплоізоляційної плити, де несний елемент і арматурна сітка є компонентами упору. У даному варіанті здійснення упор сформований за допомогою несного елемента й арматурної сітки, де несний елемент забезпечує відстань між поверхнею теплоізоляційної плити й арматурної сітки. Зазвичай відстань у цій області лише складає декілька, наприклад, 2-5 мм, що є достатнім для забезпечення вищеописаного ефекту теплоізоляційного елемента згідно із даним винаходом. Несний елемент, зокрема, виконаний з адгезивного розчину. Однак також тут можуть бути використані інші прискорювачі схоплювання, що володіють високим склеювальним ефектом, які затвердівають у воді або не затвердівають у воді (наприклад, що не містять цементу). Згідно з іншою особливістю даного винаходу пропонується, що теплоізоляційна плита містить щонайменше один упор, переважно два упори. Дані упори можуть бути розташовані, наприклад, один напроти одного так, щоб вони розташовувалися в центрі відносно поздовжньої осі теплоізоляційної плити й відповідно мають відповідні відстані до сусідніх маленьких і/або довгих бічних стінок. Це дає можливість установити теплоізоляційні плити незалежно від напрямку й одночасно досягти достатнього закріплення теплоізоляційної плити в теплоізоляційній композитній системі. Інші кріпильні елементи, наприклад додаткові дюбелі, у такому випадку більше не потрібні. Переважно, пропонується, що на один квадратний метр теплоізоляційної плити відводиться один упор. Однак можливо також визначити кількість упорів залежно від поверхні будинку, яку необхідно утеплити. При цьому також слід розуміти що, зрозуміло, не всі упори слід використовувати для кріплення теплоізоляційних плит. Крім того, кількість необхідних кріпильних елементів залежить від розташування теплоізоляційних елементів на будинку. При цьому слід брати до уваги навантаження підсмоктування вітру, а також вагу всієї теплоізоляційної композитної системи. Теплоізоляційний елемент згідно із даним винаходом дозволяє на квадратний метр використовувати тільки один кріпильний елемент, не враховуючи адгезивний розчин, який приєднує ізоляційний елемент до фасаду. Тому, щоб досягти стабільності під навантаженням, не потрібно, щоб адгезивний розчин кріпив ізоляційний елемент згідно із даним винаходом. Теплоізоляція, таким чином, може бути закріплена на фасаді лише за допомогою механічних кріплень. Навіть при більших навантаженнях, отриманих у результаті вітру, що виникають на великій висоті й в областях кутів фасаду або будинку, завдяки ізоляційним елементам згідно із даним винаходом, збільшення числа механічних кріплень не потрібно, якщо адгезивний розчин і/або сила, особливо сила відтягування, враховується при обчисленні стабільності під навантаженням як передача навантаження, яке на сьогоднішній день є неприйнятною. Дані переваги легко можуть бути використані при з'єднанні з фасадами, що мають висоту більш ніж 12 метрів. За допомогою теплоізоляційного елемента згідно з винаходом, можливо, щоб відповідний кріпильний елемент, наприклад дюбель, продавлювався через арматурну сітку й нежорсткий несний елемент, виконаний з адгезивного розчину. Альтернативно, також можливо, щоб несний елемент, виконаний з адгезивного розчину, на початковому етапі стає жорстким перш ніж дюбель продавлюється через арматурну сітку. У першому альтернативному варіанті, зрозуміло, кращим є, щоб несний елемент не перфорувався до установки дюбеля, а дюбель вставляється через нежорсткий несний елемент в отвір, який був попередньо просвердлений через теплоізоляційну плиту у фасаді. Згідно з іншою особливістю даного винаходу пропонується, що арматурна сітка, по суті розташована в центрі несного елемента. У цьому випадку виявляється, що кращим є, щоб 2 UA 104823 C2 5 10 15 20 25 30 35 40 45 50 55 арматурна сітка була розташована по всьому своєму контуру в несному елементі так, щоб розтяжні зусилля приймалися арматурною сіткою й несним елементом. Таким чином, ушкодження арматурної сітки, отриманого від несприятливих умов на місці будинку, також можна уникнути. Переважно, арматурна сітка є прямокутною й переважно містить край з довжиною між 100 мм і 300 мм, переважно між 200 мм і 300 мм. З одного боку, такі розміри є достатніми для приймання необхідного розтяжного зусилля. З іншого боку, такі розміри арматурної сітки є достатніми для того, щоб забезпечити розміщення головки дюбеля кріпильного елемента урівень із арматурною сіткою в одній площині. Однак в альтернативному варіанті здійснення даного винаходу також пропонується, що арматурна сітка наноситься у формі смужок, щоб покрити з'єднання сусідніх ізоляційних плит. Такі традиційні арматурні сітки, наприклад скловолоконна сітка, металева сітка або пластмасова сітка, представляють розмір сітки в діапазоні між 3 і 8 мм, переважно між 5 і 6 мм. Причому сітки є квадратними. Згідно з іншою особливістю даного винаходу пропонується, що арматурна сітка містить бажано розташований в центрі отвір для приймання дюбеля, що містить стрижень дюбеля й головку дюбеля, де отвір має розмір, який більше, ніж діаметр стрижня дюбеля, й менше, ніж діаметр головки дюбеля. Отвір, розташований в арматурній сітці, який служить для приймання стрижня дюбеля, має перевагу в тому, що під час затягування дюбеля, у якому останній закручується відносно упору, арматурна сітка не викручується з-під анкерного кріплення. Таким чином, окремі частини арматурної сітки також не будуть ушкоджені. Нарешті, для теплоізоляційного елемента згідно із даним винаходом пропонується, щоб упор, зокрема, несний елемент мав товщину матеріалу максимум 5 мм, переважно в діапазоні між 2 і 4 мм. Така товщина матеріалу може без проблем бути покрита традиційними системами штукатурки. Для теплоізоляційної композитної системи згідно із даним винаходом пропонується розв'язання вищевказаної проблеми, що теплоізоляційні елементи містять упори, що містять арматурну сітку, через яку можуть проходити дюбелі в області більшої поверхні, протилежної фасаду будинку, причому арматурна сітка розташована на відстані від більшої поверхні теплоізоляційного елемента, і що арматурна сітка містить область, яка менше, ніж область більшої поверхні теплоізоляційного елемента. Беручи до уваги переваги, отримані за допомогою такої теплоізоляційної композитної системи, слід посилатися на переваги окремих теплоізоляційних елементів вищевказаних варіантів здійснення. Нарешті, розв'язання вищевказаної проблеми пропонується з урахуванням способу згідно із даним винаходом, що теплоізоляційна композитна система виготовляється згідно з вищевказаними особливостями в тому, що несний елемент, виконаний з адгезивного розчину, наноситься в якості компонента упору на більшу поверхню листоподібного теплоізоляційного елемента, а арматурна сітка закладається в якості додаткового компонента упору в несний елемент, при цьому теплоізоляційний елемент кріпитися до фасаду будинку за допомогою щонайменше одного дюбеля так, щоб більша поверхня, що містить упор, була розташована напроти фасаду будинку, а дюбель проходив через арматурну сітку й нежорсткий несний елемент і що, нарешті, система штукатурки наноситься на поверхню теплоізоляційного елемента, що містить упор, на якому формується система штукатурки за допомогою щонайменше однієї армуючої арматурної сітки, що покриває теплоізоляційний елемент. Альтернативно пропонується, що замість нежорсткого несного елемента наданий жорсткий несний елемент так, щоб дюбель проходив через арматурну сітку й жорсткий несний елемент. Вищеописані способи будуть поліпшені тим, що упори встановлюються на теплоізоляційний елемент на заводі. Інші особливості й переваги теплоізоляційного елемента згідно із даним винаходом, а також теплоізоляційної композитної системи згідно із даним винаходом й спосіб згідно з винаходом стануть очевидними з наступного опису прикладених графічних матеріалів, у яких представлені кращі варіанти здійснення даного винаходу. У графічних матеріалах: на фіг. 1 зображений вид у перспективі теплоізоляційного елемента; на фіг. 2 зображений вид у перспективі першого варіанта здійснення упору; на фіг. 3 зображений вид у перспективі другого варіанта здійснення упору; на фіг. 4 зображений вид фрагмента теплоізоляційної композитної системи; на фіг. 5 зображений вид збоку в розрізі теплоізоляційного елемента, закріпленого на будинку; і на фіг. 6 зображений інший варіант здійснення розташування теплоізоляційних елементів і кріпильних елементів. 3 UA 104823 C2 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 1 зображений теплоізоляційний елемент 1 для ізоляції фасадів будинків за допомогою теплоізоляційної композитної системи. Теплоізоляційний елемент 1 складається з теплоізоляційної плити 2, виконаної з мінеральних волокон, а саме волокон мінеральної вати, зв'язаних за допомогою зв'язувальних речовин. Альтернативно теплоізоляційна плита 2 може також бути виконана зі скловолокна або жужільних волокон, де волокна відповідно з'єднані за допомогою зв'язувальних речовин. Теплоізоляційна плита 2 містить більшу поверхню 3. Основний напрямок волокон теплоізоляційної плити 2 може бути паралельним або перпендикулярним відносно більшої поверхні 3. Два упори 4 розташовано на більшій поверхні 3, причому варіанти здійснення упорів представлені докладно на фіг. 2 і 3 і також будуть описані далі. Кожний упор 4 складається з несного елемента 5 і арматурної сітки 6, розташованої на ньому. Несний елемент 5 виконаний з адгезивного розчину й приклеєний до поверхні 3 теплоізоляційної плити 2. Арматурна сітка 6 розташована в несному елементі 5 на відстані від поверхні 3 теплоізоляційної плити 2 і складається зі скловолоконної сітки, яка має прямокутну форму й має довжину краю 250 мм. Арматурна сітка 6 містить гнізда, що мають розмір 5 мм. Крім того, арматурна сітка 6 містить розташований в центрі отвір 7, який служить для проходження кріпильного елемента 8 у формі дюбеля (фіг. 5). У варіанті здійснення згідно з фіг. 2 арматурна сітка 6 розташована під більшою поверхнею несного елемента 5, тобто укладена в несний елемент 5, де ця більша поверхня розташована напроти більшої поверхні 3 теплоізоляційної плити 2. Згідно фіг. 5, уже зазначений вище кріпильний елемент 8 складається зі стрижня 9 дюбеля й головки 10 дюбеля. Головка 10 дюбеля має діаметр, який більше, ніж діаметр отвору 7, тоді як стрижень 9 дюбеля має діаметр, який менше, ніж діаметр отвору 7. Упор, представлений на фіг. 4, має товщину матеріалу 3 мм, де більша частина товщини матеріалу відноситься до несного елемента 5. На фіг. 3 зображений інший варіант здійснення упору 4, що відрізняється від варіанта здійснення згідно фіг. 2 тим, що арматурна сітка 6 не закладена в несний елемент 5, але розташована на більшій його поверхні й приклеєна до неї. Відповідні упори 4 згідно з фіг. 2 і 3 можуть виготовлятися як попередньо виготовлені елементи й приклеюються до теплоізоляційної плити 2 на заводі. Однак також можливо, що упори 4 наносяться на теплоізоляційну плиту 2, а саме на її поверхню 3, на місці будинку. Тут можна зробити відмінність між розташуванням упору 4 на теплоізоляційній плиті, уже приклеєної до більш не представленого будинку, де, якщо несний елемент 5 ще не став жорстким, кріпильний елемент 8 вставляється через отвір 7 і теплоізоляційну плиту 2 у будинок, і теплоізоляційний елемент 1 будуть закріплені подібним чином. Альтернативно, кріпильний елемент 8 може вставлятися після того, як несний елемент 5 упору 4 стане жорстким. Нарешті, на фіг. 4 зображений фрагмент теплоізоляційної композитної системи 11, що складається з декількох теплоізоляційних елементів 1. Після закріплення теплоізоляційних елементів 1 до більш не представленого фасаду будинку, застосовують основний шар 12 штукатурки з армуванням 13, розташованим і закладеним у нього, а також наносять накривний шар 14. Армування 13 складається з арматурної сітки великої поверхні, яка покриває кілька теплоізоляційних елементів 1. На фіг. 6 зображений інший варіант здійснення розташування теплоізоляційних плит 2 із кріпильними елементами 8, де теплоізоляційні плити 2 розташовані в композитній системі. Можна побачити перший ряд із трьох теплоізоляційних плит 2 і накладених зі зміщенням теплоізоляційних плит 2, які визначають другий ряд. Кожна теплоізоляційна плита 2 містить упор 4 в області її центру ваги, через такий упор 4 проходить кріпильний елемент 8 так, щоб теплоізоляційна плита 2 з'єднувалася з більш не представленим фасадом за допомогою тільки одного кріпильного елемента 8. В області переходу між двома сусідніми теплоізоляційними плитами 2 одного ряду далі передбачений інший упор 4, який розташований урівень із теплоізоляційними плитами 2, де кріпильний елемент 8 розташований в області між сусідніми малими сторонами теплоізоляційних плит 2. Таким чином, кожна теплоізоляційна плита буде кріпитися за допомогою двох кріпильних елементів 8. Упори 4 і кріпильні елементи 8 відповідно до теплоізоляційних плит 2 сконфігуровані відповідно до вищевказаних варіантів здійснення. У випробуванні на витягування було виявлено, що сила у відношенні до кріпильного елемента 8, що містить головку 10 дюбеля з діаметром 60 мм, із середнім значенням 0,60 кН, може досягатися разом з теплоізоляційним елементом 1 згідно із даним винаходом, що має товщину 80 мм. Використовуючи кріпильний елемент 8, що містить головку 10 дюбеля з діаметром 90 мм, середнє значення сили у відношенні до кріпильного елемента 8 було 4 UA 104823 C2 5 10 15 20 25 збільшено до 0,75 кН. У порівнянні з рівнем техніки, ці сили у відношенні до кріпильного елемента збільшуються майже вдвічі при використанні у випробуванні на витягування добре відомих теплоізоляційних елементів, було виміряне середнє значення сил у відношенні до кріпильного елемента 1,042 кН при використанні мінерального основного шару штукатурки з армуванням як система з товстою плівкою до 1,465 кН, використовуючи органічний основний шар штукатурки з армуванням як система з тонкою плівкою. У цьому випробуванні теплоізоляційні елементи виконані з мінеральних волокон і мають товщину 80 мм і кріпильні елементи 8 з головками 10 дюбеля були використані з діаметром 60 мм. Даний винахід не обмежується представленими ілюстративними варіантами здійснення. Можливі різні модифікації. Також, приміром, можуть використовуватися теплоізоляційні плити, виконані з інших теплоізоляційних матеріалів, наприклад, таких як EPS (спінений полістирол), XPS (екструдований пінополістирол) або органічних волокон. Нумерація посилань: 1 теплоізоляційний елемент 2 теплоізоляційна плита 3 поверхня 4 упор 5 несний елемент 6 арматурна сітка 7 отвір 8 кріпильний елемент 9 стрижень дюбеля 10 головка дюбеля 11 теплоізоляційна композитна система 12 основний шар штукатурки 13 армування 14 накривний шар ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 55 60 1. Теплоізоляційний елемент для ізоляції фасадів будинків, зокрема для теплоізоляційних композитних систем, що складається з теплоізоляційної плити й арматурної сітки, через які можуть проходити дюбелі, де арматурна сітка розташована в області більшої поверхні теплоізоляційної плити, який відрізняється тим, що арматурна сітка (6) розташована як компонент упора (4) на відстані від поверхні (3) теплоізоляційної плити (2), і тим, що арматурна сітка (6) містить область поверхні, яка менше, ніж область поверхні (3) теплоізоляційної плити (2). 2. Теплоізоляційний елемент за п. 1, який відрізняється тим, що арматурна сітка (6) з'єднана з несучим елементом (5), переважно виконаним з адгезивного розчину, зберігаючи відстань до поверхні (3) теплоізоляційної плити (2), де несучий елемент (5) і арматурна сітка (6) є компонентами упора (4). 3. Теплоізоляційний елемент за п. 1, який відрізняється тим, що теплоізоляційна плита (2) виконана з мінеральних волокон, переважно з волокон мінеральної вати, з'єднаних за допомогою зв'язувальних речовин. 4. Теплоізоляційний елемент за п. 1, який відрізняється тим, що теплоізоляційна плита (2) містить щонайменше один упор (4), переважно два упори (4). 5. Теплоізоляційний елемент за п. 1, який відрізняється тим, що на один квадратний метр теплоізоляційної плити (2) відведено один упор (4). 6. Теплоізоляційний елемент за п. 2, який відрізняється тим, що арматурна сітка (6) розташована на нежорсткому несучому елементі (5), виконаному з адгезивного розчину і з'єднана з ним, переважно закладена в нього. 7. Теплоізоляційний елемент за п. 2, який відрізняється тим, що щонайменше один кріпильний елемент (8) проходить через арматурну сітку (6) і нежорсткий несучий елемент (5), виконаний з адгезивного розчину. 8. Теплоізоляційний елемент за п. 2, який відрізняється тим, що щонайменше один кріпильний елемент (8) проходить через арматурну сітку (6) і жорсткий несучий елемент (5), виконаний з адгезивного розчину. 9. Теплоізоляційний елемент за п. 1, який відрізняється тим, що арматурна сітка (6) є прямокутною та, зокрема, містить край з довжиною в діапазоні між 100 мм і 300 мм, зокрема між 200 мм і 300 мм. 5 UA 104823 C2 5 10 15 20 25 30 35 40 10. Теплоізоляційний елемент за п. 1, який відрізняється тим, що арматурна сітка (6) містить переважно розташований в центрі отвір (7) для приймання дюбеля, що містить стрижень (9) дюбеля і головку (10) дюбеля, де отвір (7) має розмір, який більший, ніж діаметр стрижня (9) дюбеля, і менший, ніж діаметр головки (10) дюбеля. 11. Теплоізоляційний елемент за п. 1 або 2, який відрізняється тим, що упор (4), зокрема несучий елемент (5) має товщину матеріалу максимум 5 мм, зокрема в межах між 2 і 4 мм. 12. Теплоізоляційна композитна система для теплоізоляції фасаду будинку, що містить листоподібні теплоізоляційні елементи (1), систему (12, 13) штукатурки й кріпильні елементи (8), які з'єднують теплоізоляційні елементи (1) з фасадом будинку, яка відрізняється тим, що теплоізоляційні елементи (1) містять упори (4), що містять арматурну сітку (6), через які можуть проходити кріпильні елементи (8) в області більшої поверхні (3), протилежної фасаду будинку, де арматурна сітка (6) розташована на відстані від більшої поверхні (3) теплоізоляційного елемента (1) і де арматурна сітка (6) містить область, яка менша, ніж область більшої поверхні (3) теплоізоляційного елемента (1). 13. Спосіб виробництва теплоізоляційної композитної системи за п. 12, який включає наступні етапи, на яких: - прикладають несучий елемент (5), виконаний з адгезивного розчину як компонент упора (4), на більшу поверхню (3) листоподібної теплоізоляційної плити (2); - закладають арматурну сітку (6) як додатковий компонент упора (4) у несучий елемент (5); - прикріплюють теплоізоляційний елемент (1) до фасаду будинку за допомогою щонайменше одного дюбеля так, щоб більша поверхня (3), що містить упор (4), була розташована напроти фасаду будинку, і встановлюють дюбель через арматурну сітку (6) і нежорсткий несучий елемент (5); - прикладають систему (12, 14) штукатурки на поверхню (3) теплоізоляційного елемента (1), що містить упор (4), де система (12, 14) штукатурки сформована за допомогою щонайменше однієї армуючої арматурної сітки (13), що покриває теплоізоляційний елемент (1). 14. Спосіб виробництва теплоізоляційної композитної системи за п. 12, який включає наступні етапи, на яких: - прикладають несучий елемент (5), виконаний з адгезивного розчину як компонент упора (4), на більшу поверхню (3) листоподібної теплоізоляційної плити (2); закладають арматурну сітку (6) як додатковий компонент упора (4) у несучий елемент (5); - прикріплюють теплоізоляційний елемент (1) до фасаду будинку за допомогою щонайменше одного дюбеля так, щоб більша поверхня (3), що містить упор (4), була розташована напроти фасаду будинку, й установлюють дюбель через арматурну сітку (6) і жорсткий несучий елемент (5); прикладають систему (12, 14) штукатурки на поверхню (3) теплоізоляційного елемента (1), що містить упор (4), де система (12, 14) штукатурки сформована за допомогою щонайменше однієї армуючої арматурної сітки (13), що покриває теплоізоляційний елемент (1). 15. Спосіб за п. 13 або 14, який відрізняється тим, що упори (4) розташовують на теплоізоляційній плиті (2) на заводі. 6 UA 104823 C2 7 UA 104823 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
