Теплоізоляційний елемент незнімної опалубки

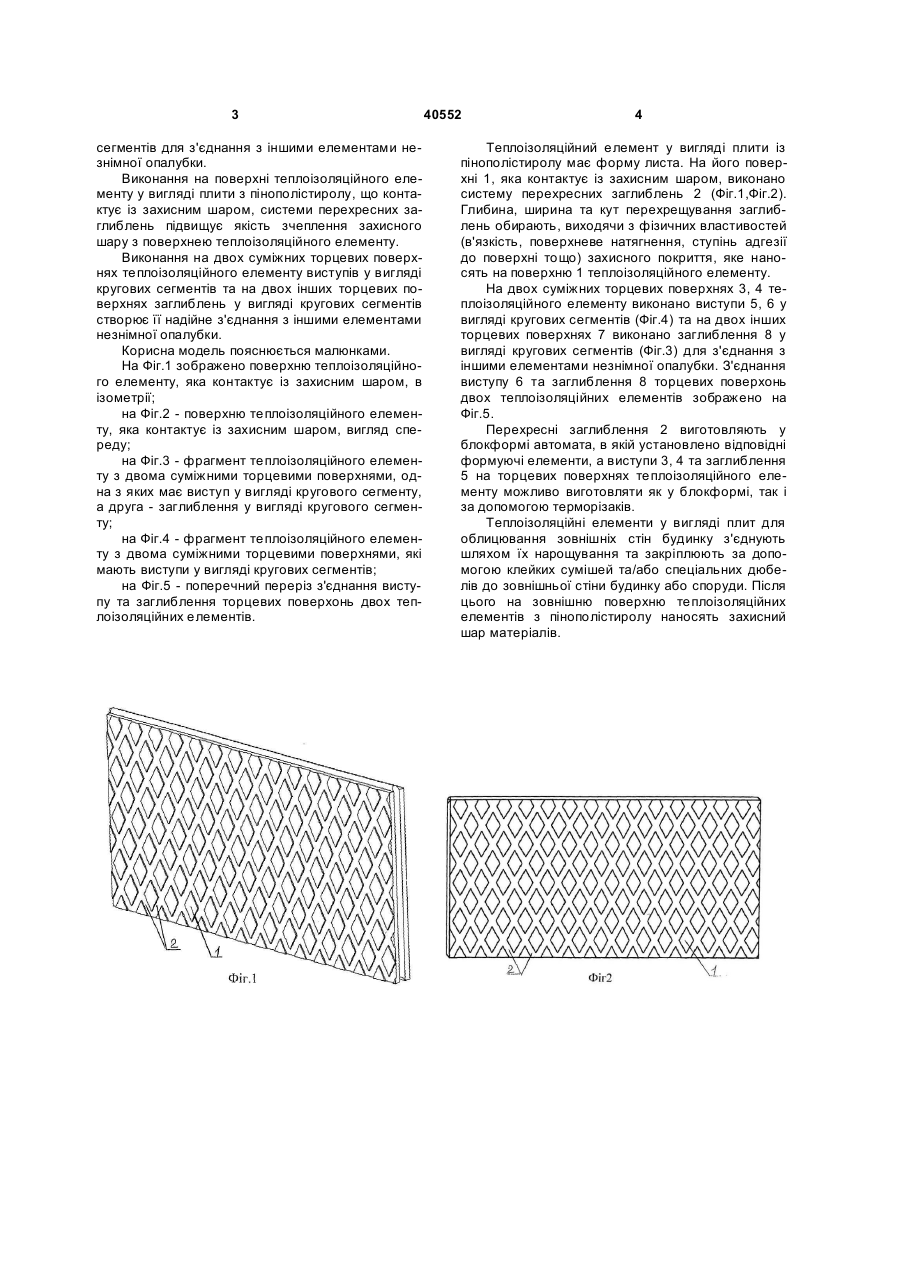

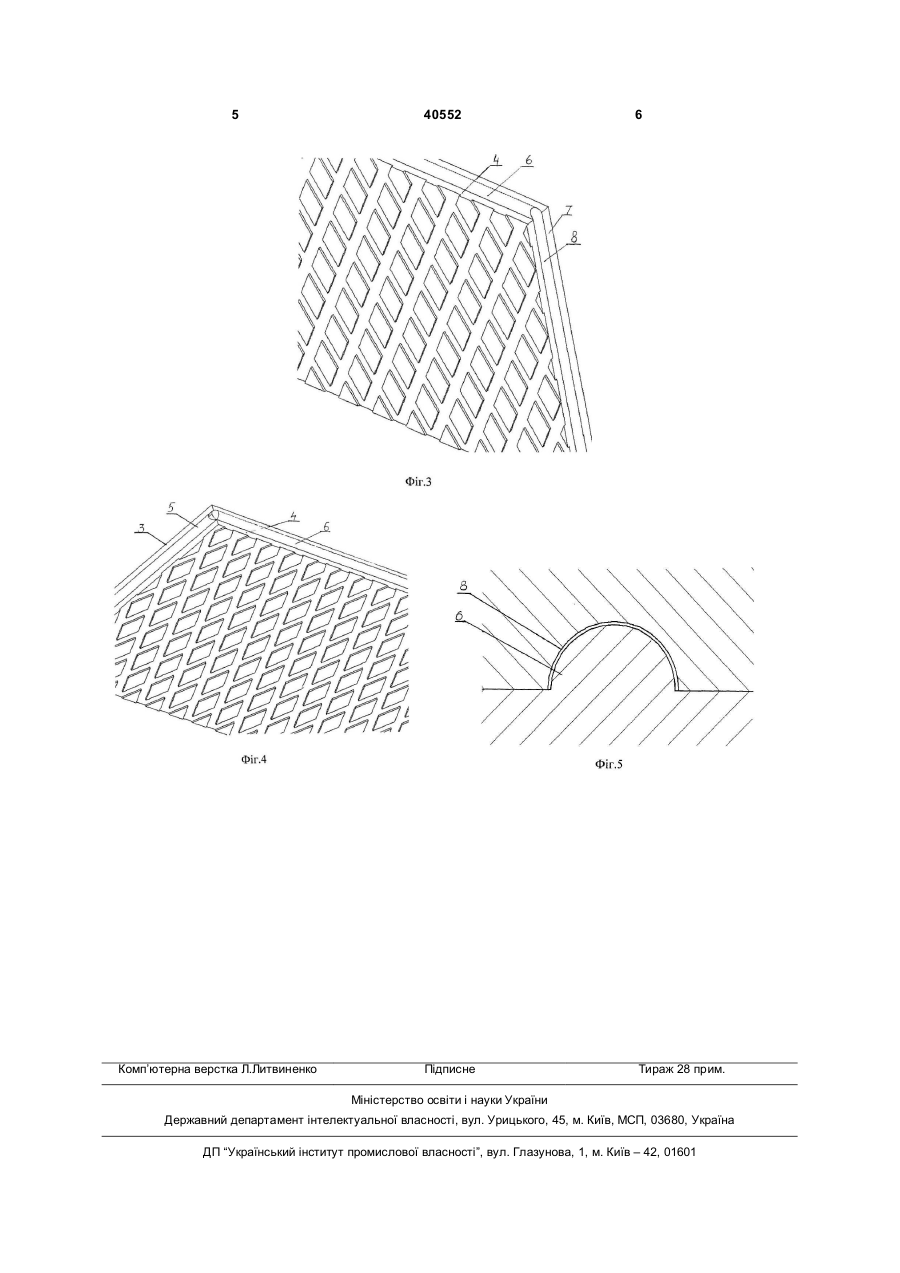

Теплоізоляційний елемент незнімної опалубки, переважно із пінополістиролу, що має форму 3 сегментів для з'єднання з іншими елементами незнімної опалубки. Виконання на поверхні теплоізоляційного елементу у вигляді плити з пінополістиролу, що контактує із захисним шаром, системи перехресних заглиблень підвищує якість зчеплення захисного шару з поверхнею теплоізоляційного елементу. Виконання на двох суміжних торцевих поверхнях теплоізоляційного елементу виступів у вигляді кругових сегментів та на двох інших торцевих поверхнях заглиблень у вигляді кругових сегментів створює її надійне з'єднання з іншими елементами незнімної опалубки. Корисна модель пояснюється малюнками. На Фіг.1 зображено поверхню теплоізоляційного елементу, яка контактує із захисним шаром, в ізометрії; на Фіг.2 - поверхню теплоізоляційного елементу, яка контактує із захисним шаром, вигляд спереду; на Фіг.3 - фрагмент теплоізоляційного елементу з двома суміжними торцевими поверхнями, одна з яких має виступ у вигляді кругового сегменту, а друга - заглиблення у вигляді кругового сегменту; на Фіг.4 - фрагмент теплоізоляційного елементу з двома суміжними торцевими поверхнями, які мають виступи у вигляді кругових сегментів; на Фіг.5 - поперечний переріз з'єднання виступу та заглиблення торцевих поверхонь двох теплоізоляційних елементів. 40552 4 Теплоізоляційний елемент у вигляді плити із пінополістиролу має форму листа. На його поверхні 1, яка контактує із захисним шаром, виконано систему перехресних заглиблень 2 (Фіг.1,Фіг.2). Глибина, ширина та кут перехрещування заглиблень обирають, виходячи з фізичних властивостей (в'язкість, поверхневе натягнення, ступінь адгезії до поверхні тощо) захисного покриття, яке наносять на поверхню 1 теплоізоляційного елементу. На двох суміжних торцевих поверхнях 3, 4 теплоізоляційного елементу виконано виступи 5, 6 у вигляді кругових сегментів (Фіг.4) та на двох інших торцевих поверхнях 7 виконано заглиблення 8 у вигляді кругових сегментів (Фіг.3) для з'єднання з іншими елементами незнімної опалубки. З'єднання виступу 6 та заглиблення 8 торцевих поверхонь двох теплоізоляційних елементів зображено на Фіг.5. Перехресні заглиблення 2 виготовляють у блокформі автомата, в якій установлено відповідні формуючі елементи, а виступи 3, 4 та заглиблення 5 на торцевих поверхнях теплоізоляційного елементу можливо виготовляти як у блокформі, так і за допомогою терморізаків. Теплоізоляційні елементи у вигляді плит для облицювання зовнішніх стін будинку з'єднують шляхом їх нарощування та закріплюють за допомогою клейких сумішей та/або спеціальних дюбелів до зовнішньої стіни будинку або споруди. Після цього на зовнішню поверхню теплоізоляційних елементів з пінополістиролу наносять захисний шар матеріалів. 5 Комп’ютерна верстка Л.Литвиненко 40552 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
