Пристрій для нанесення покриттів
Номер патенту: 10686
Опубліковано: 15.11.2005
Автори: Тарасов В'ячеслав Кирилович, Воденнікова Оксана Сергіївна, Воденніков Сергій Анатолійович
Формула / Реферат
Пристрій для нанесення покриттів, що містить ванну, вертикальну колону з поворотною консоллю, блоки з огинаючим їх канатом і з'єднаним з траверсою, до якої прикріплені стержні для розміщення деталей, який відрізняється тим, що у ванні розміщені графітні стакани, в траверсі виконані радіальні прорізи, в які вставлені стержні для розміщення деталей і закріплені контргайками, траверса крізь електроізольовану бобишку і шток сполучена з рейковим механізмом, що проходить через спрямовуючі отвори опорних кронштейнів поворотної консолі, і з'єднана за допомогою каната і блоків з противагою.
Текст

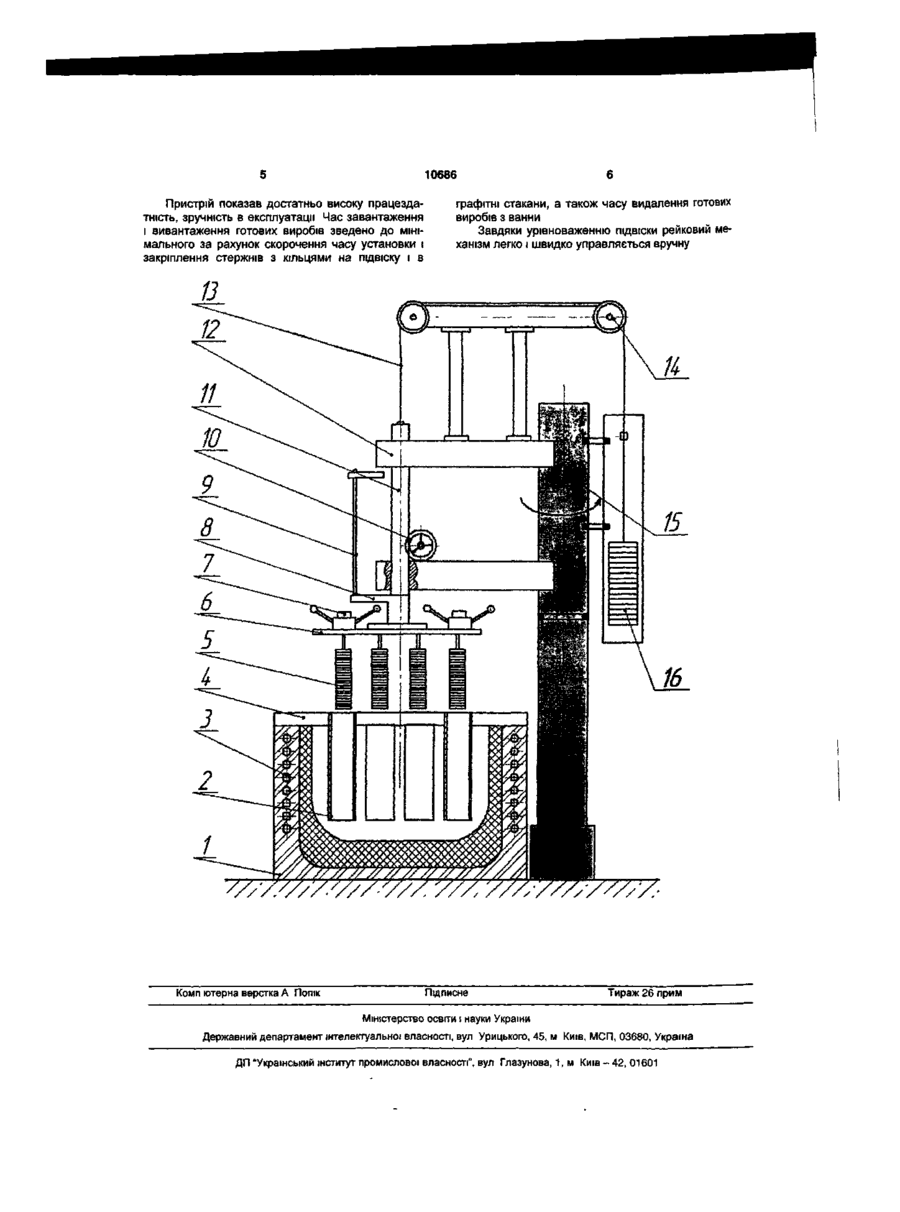

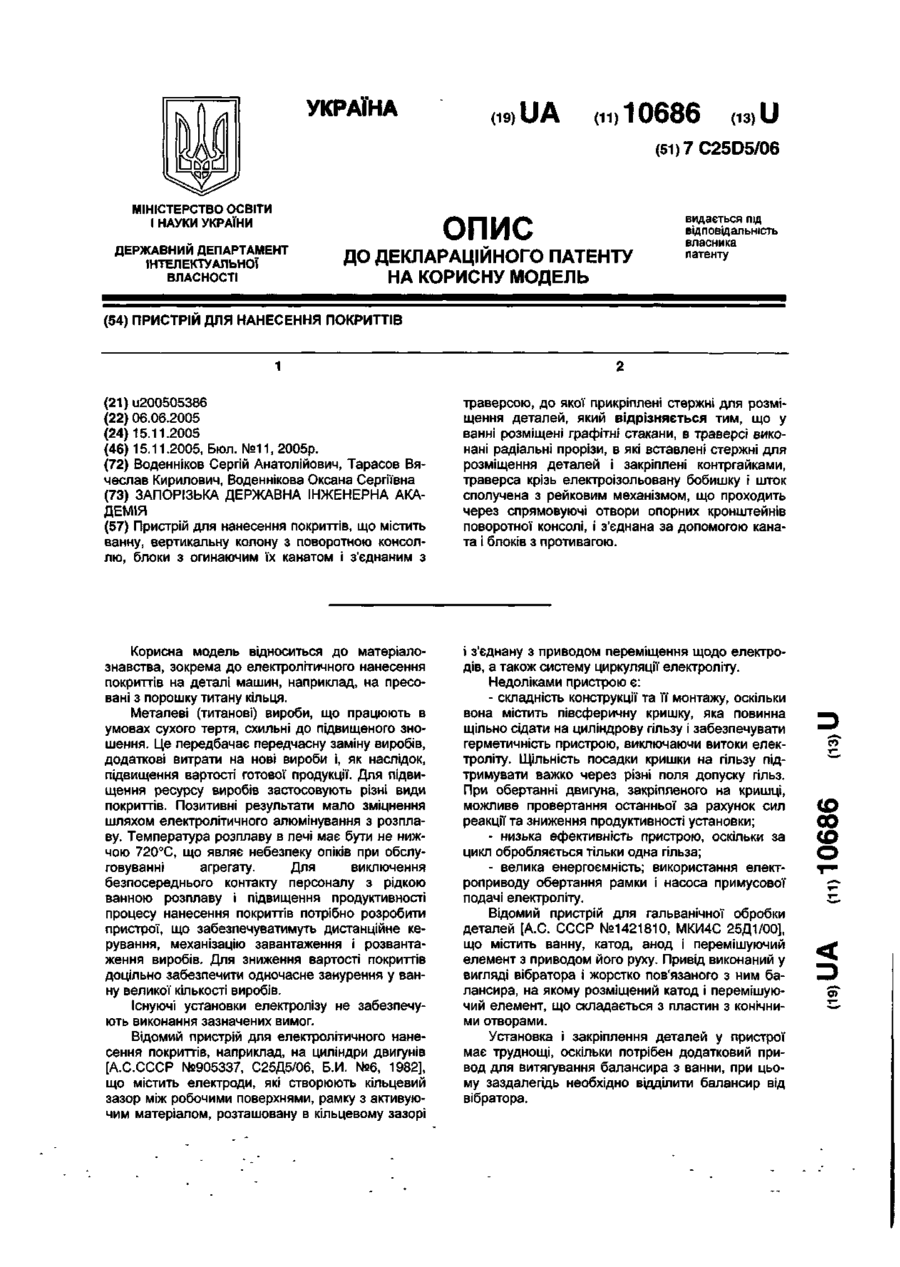

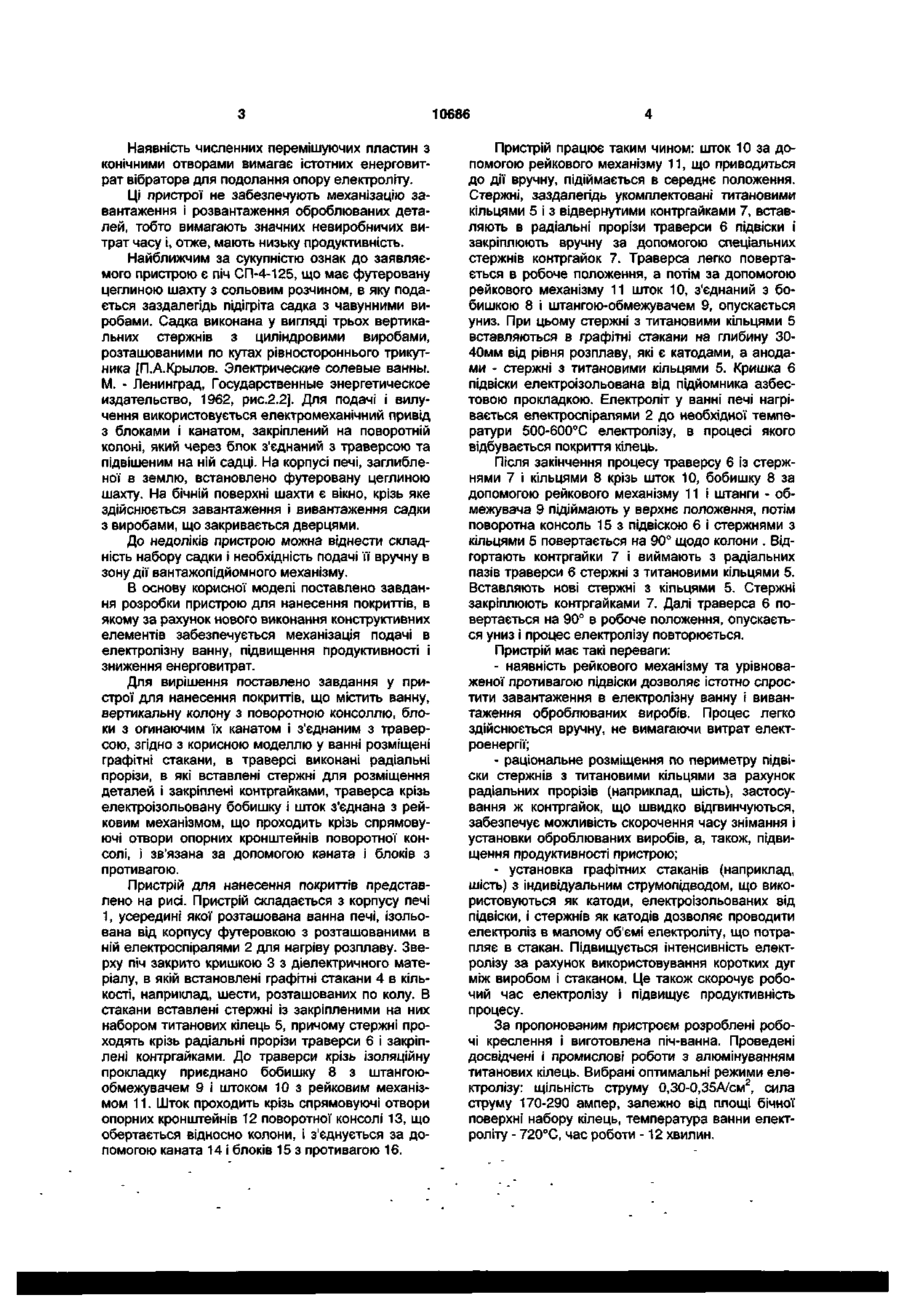

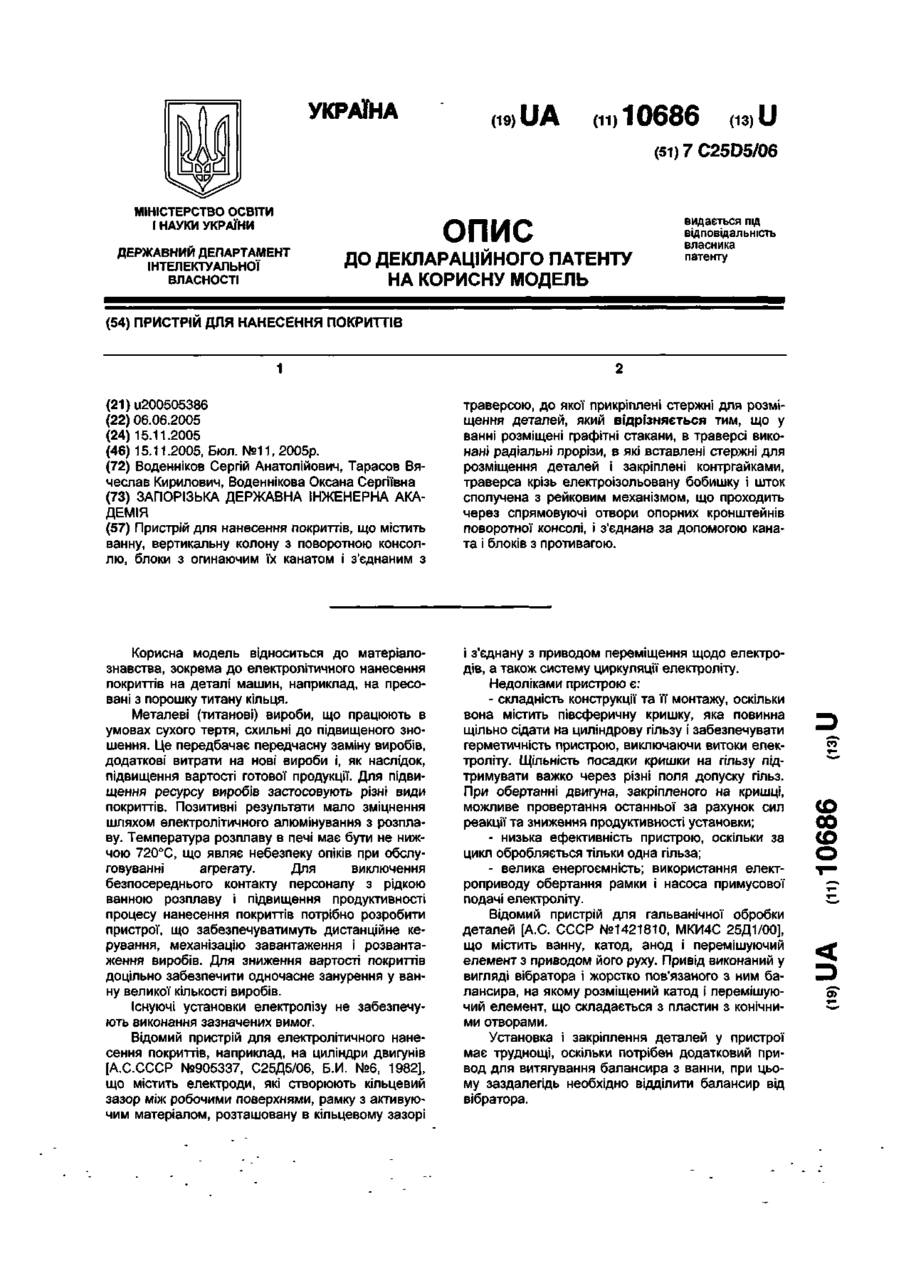

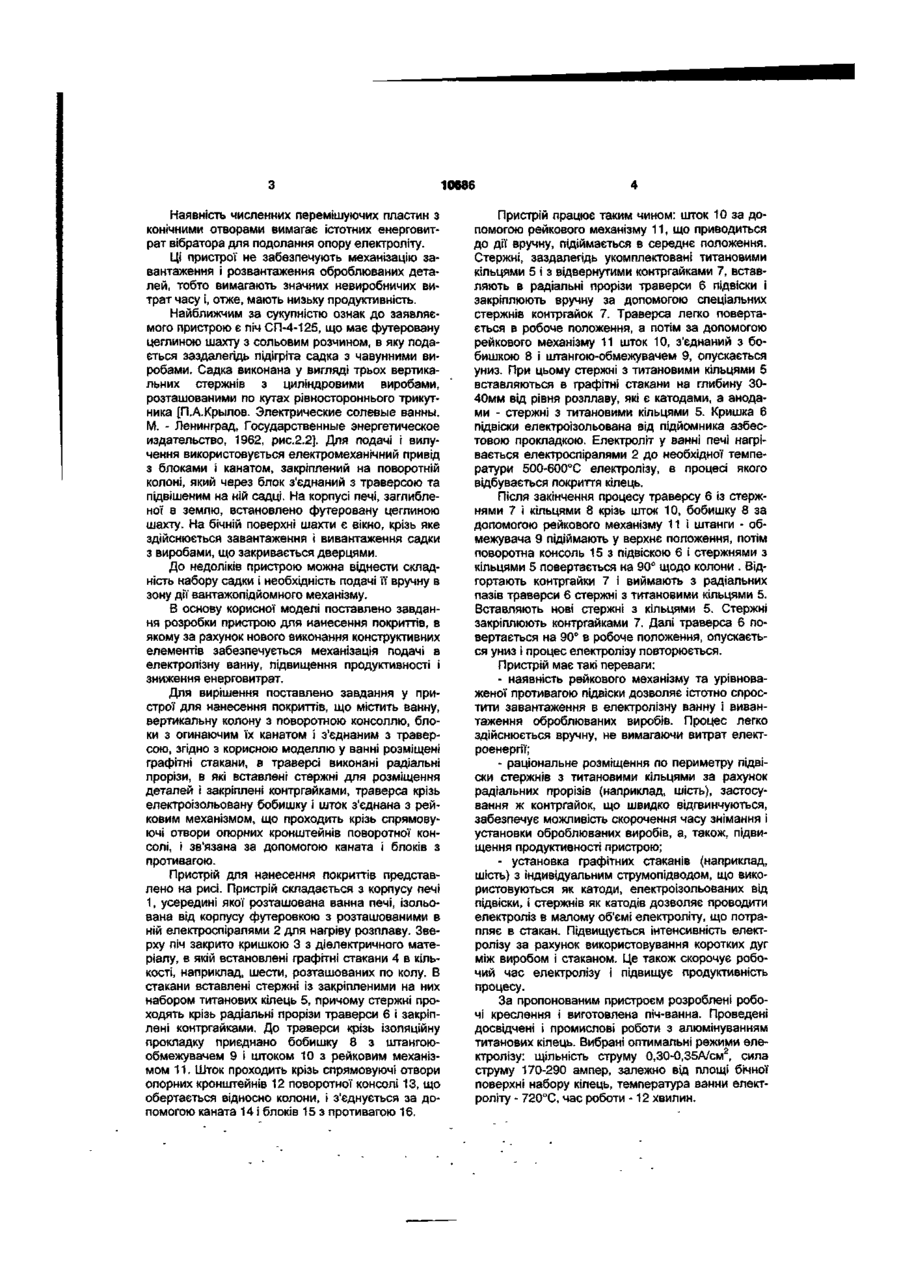

Пристрій для нанесення покриттів, що містить ванну, вертикальну колону з поворотною консоллю, блоки з огинаючим їх канатом і з'єднаним з траверсою, до якої прикріплені стержні для розміщення деталей, який відрізняється тим, що у ванні розміщені графітні стакани, в траверсі виконані радіальні прорізи, в які вставлені стержні для розміщення деталей і закріплені контргайками, траверса крізь електроізольовану бобишку і шток сполучена з рейковим механізмом, що проходить через спрямовуючі отвори опорних кронштейнів поворотної консолі, і з'єднана за допомогою каната і блоків з противагою. Корисна модель відноситься до матеріалознавства, зокрема до електролітичного нанесення покриттів на деталі машин, наприклад, на пресовані з порошку титану кільця. Металеві (титанові) вироби, що працюють в умовах сухого тертя, схильні до підвищеного зношення. Це передбачає передчасну заміну виробів, додаткові витрати на нові вироби і, як наслідок, підвищення вартості готової продукції. Для підвищення ресурсу виробів застосовують різні види покриттів. Позитивні результати мало зміцнення шляхом електролітичного алюмінування з розплаву. Температура розплаву в печі має бути не нижчою 720°С, що являє небезпеку опіків при обслуговуванні агрегату. Для виключення безпосереднього контакту персоналу з рідкою ванною розплаву і підвищення продуктивності процесу нанесення покриттів потрібно розробити пристрої, що забезпечуватимуть дистанційне керування, механізацію завантаження і розвантаження виробів. Для зниження вартості покриттів доцільно забезпечити одночасне занурення у ванну великої кількості виробів. Існуючі установки електролізу не забезпечують виконання зазначених вимог. Відомий пристрій для електролітичного нанесення покриттів, наприклад, на циліндри двигунів [А.С.СССР №905337, С25Д5/06, Б.И. №6, 1982], що містить електроди, які створюють кільцевий зазор між робочими поверхнями, рамку з активуючим матеріалом, розташовану в кільцевому зазорі і з'єднану з приводом переміщення щодо електродів, а також систему циркуляції електроліту. Недоліками пристрою є: - складність конструкції та її монтажу, оскільки вона містить півсферичну кришку, яка повинна щільно сідати на циліндрову гільзу і забезпечувати герметичність пристрою, виключаючи витоки електроліту. Щільність посадки кришки на гільзу підтримувати важко через різні поля допуску гільз. При обертанні двигуна, закріпленого на кришці, можливе провертання останньої за рахунок сил реакції та зниження продуктивності установки; - низька ефективність пристрою, оскільки за цикл обробляється тільки одна гільза; - велика енергоємність; використання електроприводу обертання рамки і насоса примусової подачі електроліту. Відомий пристрій для гальванічної обробки деталей [А.С. СССР №1421810, МКИ4С 25Д1/00], що містить ванну, катод, анод і перемішуючий елемент з приводом його руху. Привід виконаний у вигляді вібратора і жорстко пов'язаного з ним балансира, на якому розміщений катод і перемішуючий елемент, що складається з пластин з конічними отворами. Установка і закріплення деталей у пристрої має труднощі, оскільки потрібен додатковий привод для витягування балансира з ванни, при цьому заздалегідь необхідно відділити балансир від вібратора. ео 00
ДивитисяДодаткова інформація
Назва патенту англійськоюA mechanism for the application of coatings
Автори англійськоюVodennikov Serhii Anatoliiovych, Tarasov Viacheslav Kyrylovych, Vodennikova Oksana Serhivna
Назва патенту російськоюУстройство для нанесения покрытий
Автори російськоюВоденников Сергей Анатольевич, Тарасов Вячеслав Кириллович, Воденникова Оксана Сергеевна
МПК / Мітки
МПК: C25D 5/00
Мітки: нанесення, пристрій, покриттів
