Душова установка

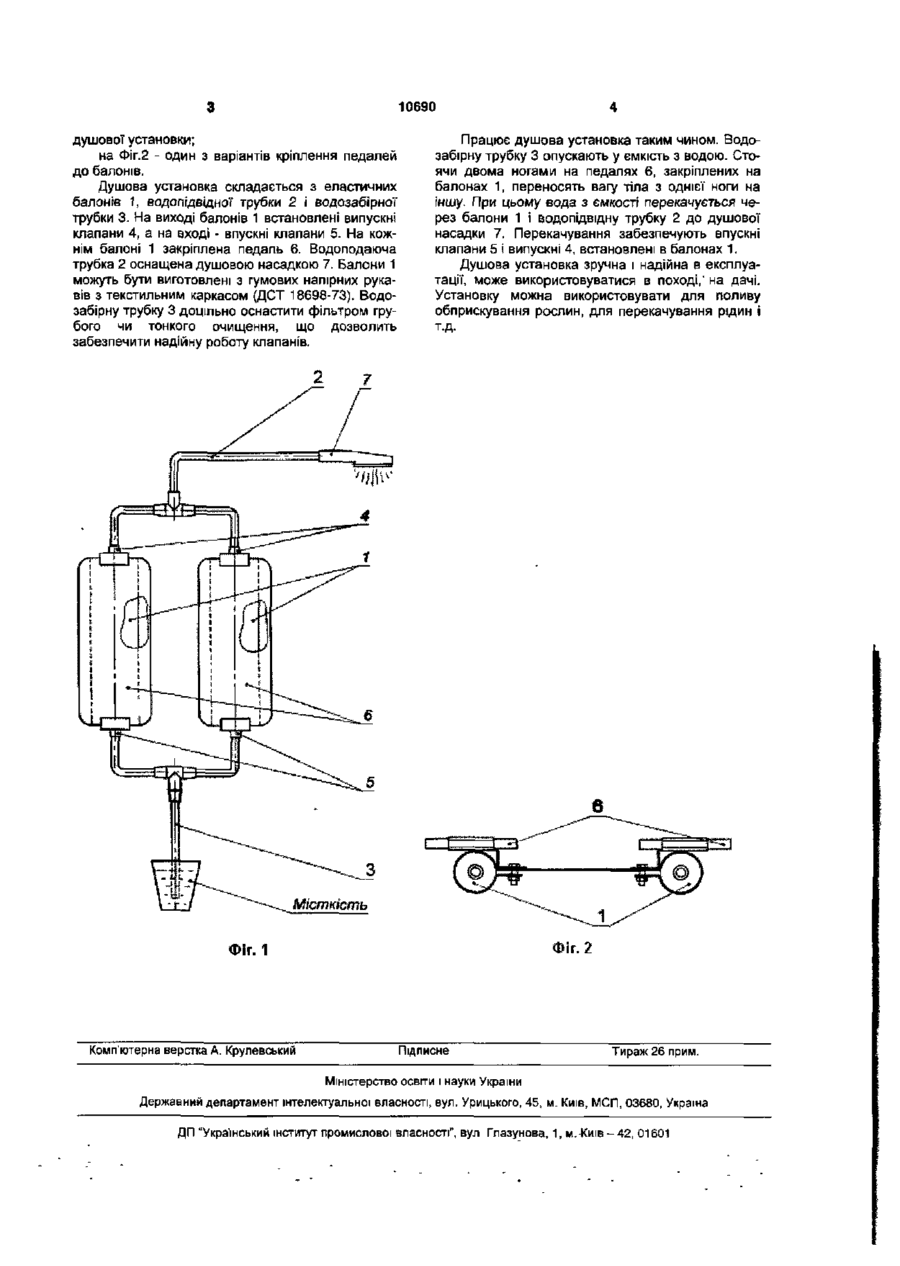

Душова установка, що містить насос з мускульним приводом, водопідвідну і водозабірну трубки, яка відрізняється тим, що насос виконаний у вигляді двох паралельно розташованих балонів, виготовлених з еластичного матеріалу, наприклад з гуми, кожний з яких має впускний і випускний клапани, через які балони підключені відповідно до водозабірної і водопідвідної трубок. Пропонована корисна модель відноситься до переносних душових установок і призначена для використання в місцях відпочинку, у побутових приміщеннях, на виробничих ділянках і на спортивних площадках. Відома душова установка, захищена деклараційним патентом України на корисну модель №4565, кл. МКИ А47К 3/28, опуб. 17.01.05. Установка складається з джерела води, лінії подачі води, оснащеною душовою насадкою, засобу подачі води, з'єднаного з джерелом води та лінії стоку води, з'єднаної з джерелом води. Джерело води виконане у вигляді декількох ємкостей, що з'єднані з лінією подачі через перемикач подачі води і з лінією стоку води через перемикач стоку води, при цьому перемикач подачі води і перемикач стоку води пов'язані між собою. Засіб подачі води виконано у вигляді насоса, встановленого або на лінії подачі води або на лінії стоку води. Один з варіантів виконання корисної' моделі передбачає виконання засобу подачі води у вигляді двох насосів, встановлених на лінії подачі води і на лінії стоку води. Описана установка дійсно, як стверджує заявник, проста у виготовленні й експлуатації і дозволяє заощаджувати воду, проте економія досягається за рахунок повторного використання води, для води з вхідним каналом насоса і оснащену водозабірником. Насос виконаний з електричним приводом та працює за рахунок мускульної сили ноги. Недолік душової установки по прототипу полягає в недосконалості привода насоса. У випадку використання електричного привода необхідно мати електромережу, а мускульний привід (натисканням ноги) здатний забезпечувати тільки імпульсну подачу води до душової насадки. Пропонована корисна модель дозволяє усунути зазначений недолік і створити переносну душову установку, що забезпечує безупинну подачу води до душової насадки. Поставлена задача вирішується завдяки тому, що в душовій установці, що складається з насоса з мускульним приводом І зв'язаних з ним водопідвідної трубки і водозабірної трубки, відповідно до пропонованої' корисної моделі насос виконаний у виді двох паралельно розташованих балонів, виготовлених з еластичного матеріалу, наприклад з гуми, кожний з який має впускний і випускний клапани, через які балони підключені ВІДПОВІДНО ДО водозабірної' і водопідвідної трубкам. Завдяки тому, що насос душової установки виконаний у вигляді двох паралельно розташованих балонів, виготовлених з еластичного матеріалу, наприклад з гуми, з'єднаних з водозабірною і водоподаючою трубками і оснащених впускними і випускними клапанами, мускульна сила, що приводить насос у дію, прикладається шляхом почергового натискання балонів ногами, що забезпечує постійну подачу води до душової насадки. На кожному балоні встановлена педаль для передачі мускульної сили ноги балону. На Фіг.1 схематично показаний загальний вид що не є ГІГІЄНІЧНО. Прототипом для корисної моделі, що заявляється, нами обрана душова установка, захищена заявкою Російської Федерації №96116960 кл. МКИ А 47К 3/22, опубл. 27.11.1998. Переносна душова установка по прототипу містить ємкість для води, водяний насос, водопідвідну трубку, з'єднану з вихідним каналом насоса і оснащену душовою насадкою, і водозабірну трубку, що з'єднує ємкість О О) (О о з 10690 душової установки; на Фіг.2 - один з варіантів кріплення педалей до балонів. Душова установка складається з еластичних балонів 1, водопідвідної трубки 2 і водозабірної трубки 3. На виході балонів 1 встановлені випускні клапани 4, а на вході - впускні клапани 5. На кожнім балоні 1 закріплена педаль 6. Водоподаюча трубка 2 оснащена душовою насадкою 7. Балони 1 можуть бути виготовлені з гумових напірних рукавів з текстильним каркасом (ДСТ 18698-73). Водозабірну трубку 3 доцільно оснастити фільтром грубого чи тонкого очищення, що дозволить забезпечити надійну роботу клапанів. Працює душова установка таким чином. Водозабірну трубку 3 опускають у ємкість з водою. Стоячи двома ногами на педалях 6, закріплених на балонах 1, переносять вагу тіла з однієї ноги на іншу. При цьому вода з ємкості перекачується через балони 1 І водопідвідну трубку 2 до душової насадки 7. Перекачування забезпечують впускні клапани 5 і випускні 4, встановлені в балонах 1. Душова установка зручна і надійна в експлуатації, може використовуватися в поході," на дачі. Установку можна використовувати для поливу обприскування рослин, для перекачування рідин і т.д. Фіг.2 Фіг. 1 Комп'ютерна верстка А. Крулевський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м.-Київ-42, 01601
