Пристрій для нанесення гальванічних покриттів

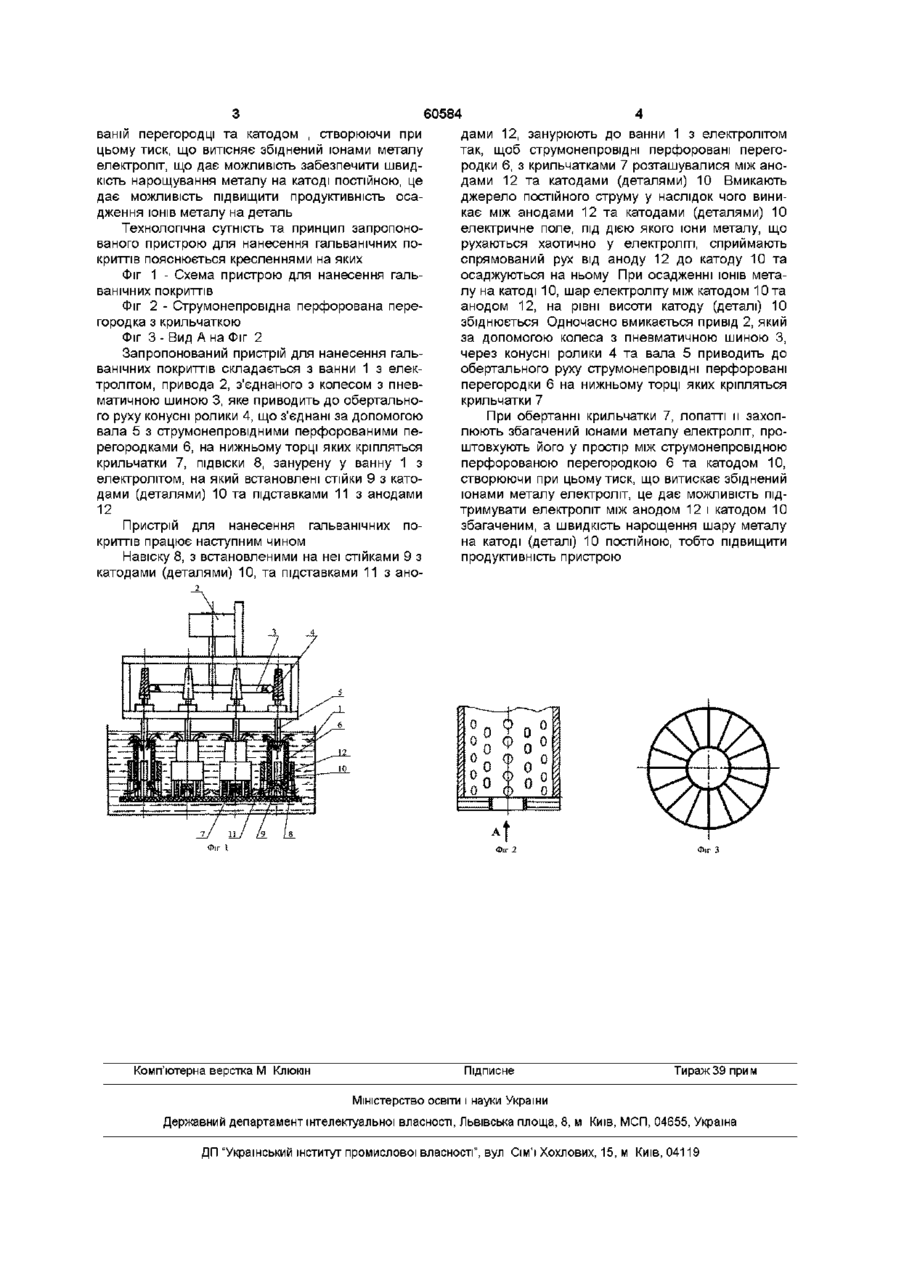

Пристрій для нанесення гальванічних покриттів, що складається з ванни з електролітом, зануреної до неї ПІДВІСКИ, на якій встановлені стійки з катодами та підставки з анодами, струмонепровідних перфорованих перегородок, розташованих між анодами та катодами, приводу з колесом з пневматичною шиною та конусних роликів, який відрізняється тим, що до нижнього торця струмонепровідних перегородок прикріплена крильчатка Винахід відноситься до області гальваностегії, зокрема до відновлення деталей нарощенням зношених поверхонь Відомий пристрій для нарощення зношених поверхонь деталей, що складається з ванни з електролітом, ПІДВІСКИ, анода, катода (Батищев А Н Пособие гальваника ремонтника - М Агропромиздат 1986 - 191с) При гальванічному покритті, іони металу, що утворились в результаті електролітичної дисоціації, рухаються в електроліті хаотично Якщо у електроліт, на деякій відстані один відносно іншого розташувати два електрода, що приєднані до джерела постійного струму, то під дією електричного поля іони метала будуть рухатися спрямовано від анода та осаджуватись на катоді, при цьому шар електроліту, на рівні висоти катода (деталі що відновлюється), збіднюється, тому швидкість нарощення шару металу на катоді зменшується Збагачення електроліту проходить за рахунок дифузії, тобто переходу ІОНІВ металу зі збагачених шарів в збіднені шари електроліту, але так як цей процес повільний, то і продуктивність осадження ІОНІВ металу на деталь, що відновлюється низька За прототип прийнято пристрій для нанесення гальванічних покриттів що складається з ванни з електролітом, занурених до неї ПІДВІСКИ З підставками та анодами і стійками з катодами, струмонепровідних перфорованих перегородок, розташованих між катодами та анодами, приводу з колесом з пневматичною шиною та конусних роликів(А С СССР 1341252 С25Д 17 /00) При осадженні ІОНІВ металу на катоді (деталі) шар електроліту на рівні його висоти збіднюється, тому швидкість нарощування шару метала на катоді (деталі) зменшується Збагачення електроліту відбувається за рахунок дифузії, тобто переходу ІОНІВ металу зі збагачених шарів в збіднені шари електроліту, але так як цей процес повільний , то і продуктивність осадження ІОНІВ металу на деталь низька В основу винаходу покладена задача удосконалення пристрою для нанесення гальванічних покриттів, шляхом встановлення на нижнім торці перфорованої перегородки крильчатки, що дає можливість забезпечити швидкість нарощення металу на катоді (деталі) постійною, тобто, сприяє підвищенню продуктивності осадження ІОНІВ металу на деталь Покладена задача вирішується за рахунок того, що у пристрої для нанесення гальванічних покриттів, що складається з ванни з електролітом, зануреної до неї ПІДВІСКИ на якій встановлені стійки з катодами та підставки з анодами, струмонепровідних перфорованих перегородок, розташованих між анодами та катодами, приводу з колесом з пневматичною шиною та конусних роликів, який відрізняється тим, що до нижнього торця струмонепровідних перегородок прикріплена крильчатка Виконання конструкції пристрою для нанесення гальванічних покриттів з закріпленою крильчаткою на нижньому торці струмонепровідній перфорованій перегородці, дозволить примусовому проходженню потоку збагаченого іонами металу електроліту у простір між струмонепровідній перфоро 00 ю о (О 60584 дами 12, занурюють до ванни 1 з електролітом ванш перегородці та катодом , створюючи при так, щоб струмонепровідні перфоровані перегоцьому тиск, що витісняє збіднений іонами металу родки 6, з крильчатками 7 розташувалися між аноелектроліт, що дає можливість забезпечити швиддами 12 та катодами (деталями) 10 Вмикають кість нарощування металу на катоді постійною, це джерело постійного струму у наслідок чого винидає можливість підвищити продуктивність осакає між анодами 12 та катодами (деталями) 10 дження ІОНІВ металу на деталь електричне поле, під дією якого іони металу, що Технологічна сутність та принцип запропонорухаються хаотично у електроліті, сприймають ваного пристрою для нанесення гальванічних поспрямований рух від аноду 12 до катоду 10 та криттів пояснюється кресленнями на яких осаджуються на ньому При осадженні ІОНІВ метаФіг 1 - Схема пристрою для нанесення гальлу на катоді 10, шар електроліту між катодом Юта ванічних покриттів анодом 12, на рівні висоти катоду (деталі) 10 Фіг 2 - Струмонепровідна перфорована перезбіднюється Одночасно вмикається привід 2, який городка з крильчаткою за допомогою колеса з пневматичною шиною З, Фіг 3 - Вид А на Фіг 2 через конусні ролики 4 та вала 5 приводить до Запропонований пристрій для нанесення гальобертального руху струмонепровідні перфоровані ванічних покриттів складається з ванни 1 з елекперегородки 6 на нижньому торці яких кріпляться тролітом, привода 2, з'єднаного з колесом з пневкрильчатки 7 матичною шиною 3, яке приводить до обертального руху конусні ролики 4, що з'єднані за допомогою При обертанні крильчатки 7, л о п а т и захопвала 5 з струмонепровідними перфорованими пелюють збагачений іонами металу електроліт, прорегородками 6, на нижньому торці яких кріпляться штовхують його у простір між струмонепровідною крильчатки 7, ПІДВІСКИ 8, занурену у ванну 1 з перфорованою перегородкою 6 та катодом 10, електролітом, на який встановлені стійки 9 з катостворюючи при цьому тиск, що витискає збіднений дами (деталями) 10 та підставками 11 з анодами іонами металу електроліт, це дає можливість під12 тримувати електроліт між анодом 12 і катодом 10 збагаченим, а швидкість нарощення шару металу Пристрій для нанесення гальванічних пона катоді (деталі) 10 постійною, тобто підвищити криттів працює наступним чином продуктивність пристрою Навіску 8, з встановленими на неї стійками 9 з катодами (деталями) 10, та підставками 11 з ано Комп'ютерна верстка М Клюкш Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
