Курильний виріб, система доставки аромату та спосіб обробки головного струменя диму ароматизатором

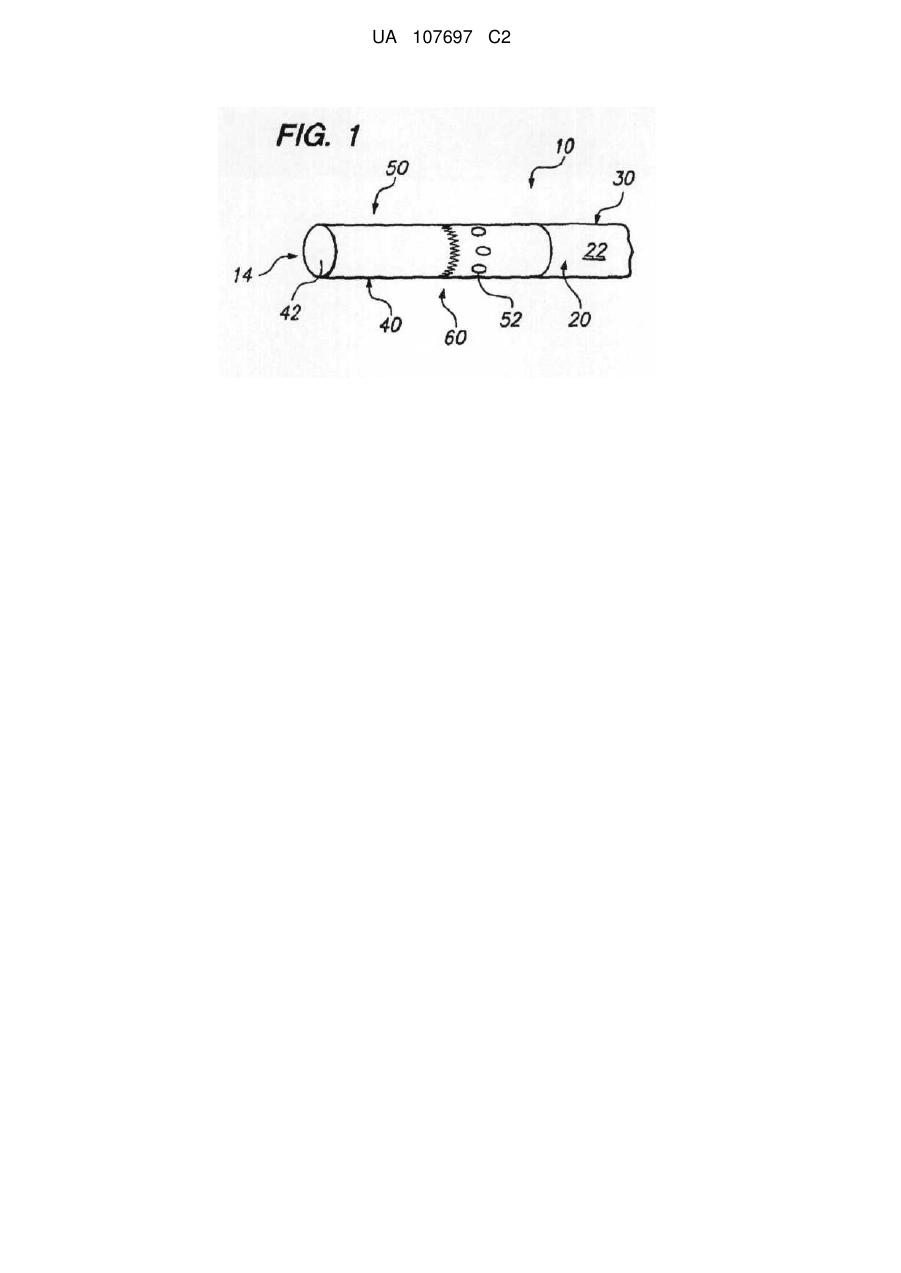

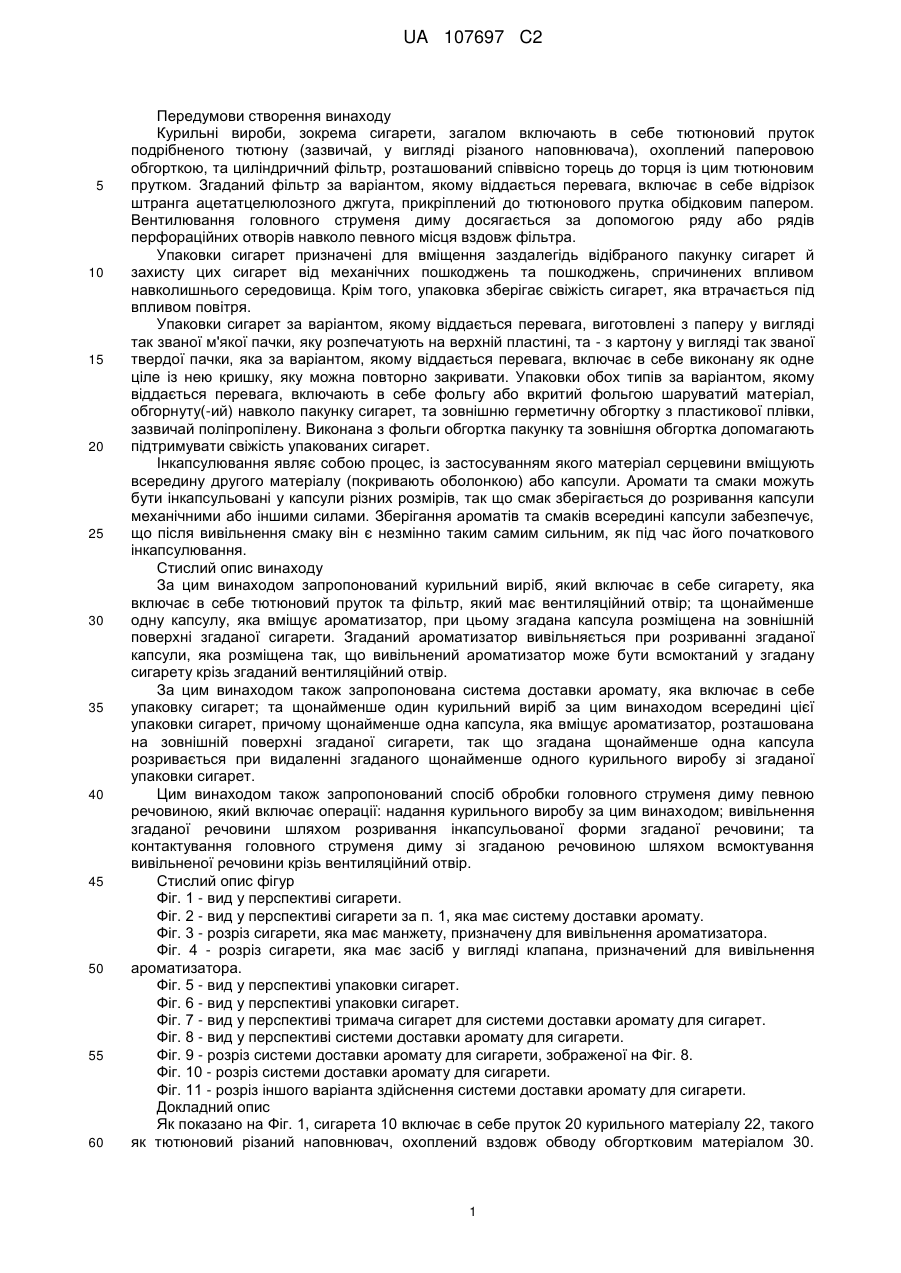

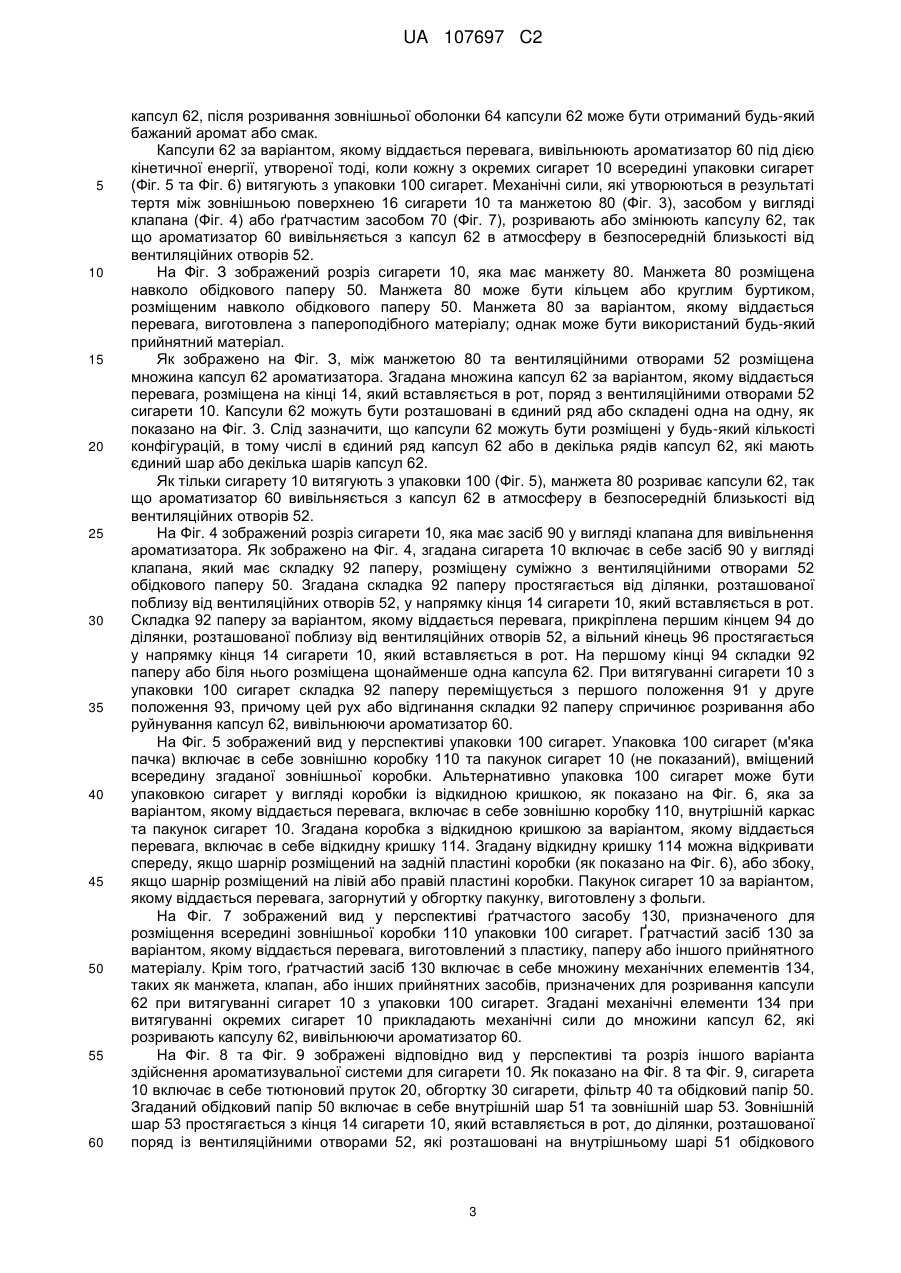

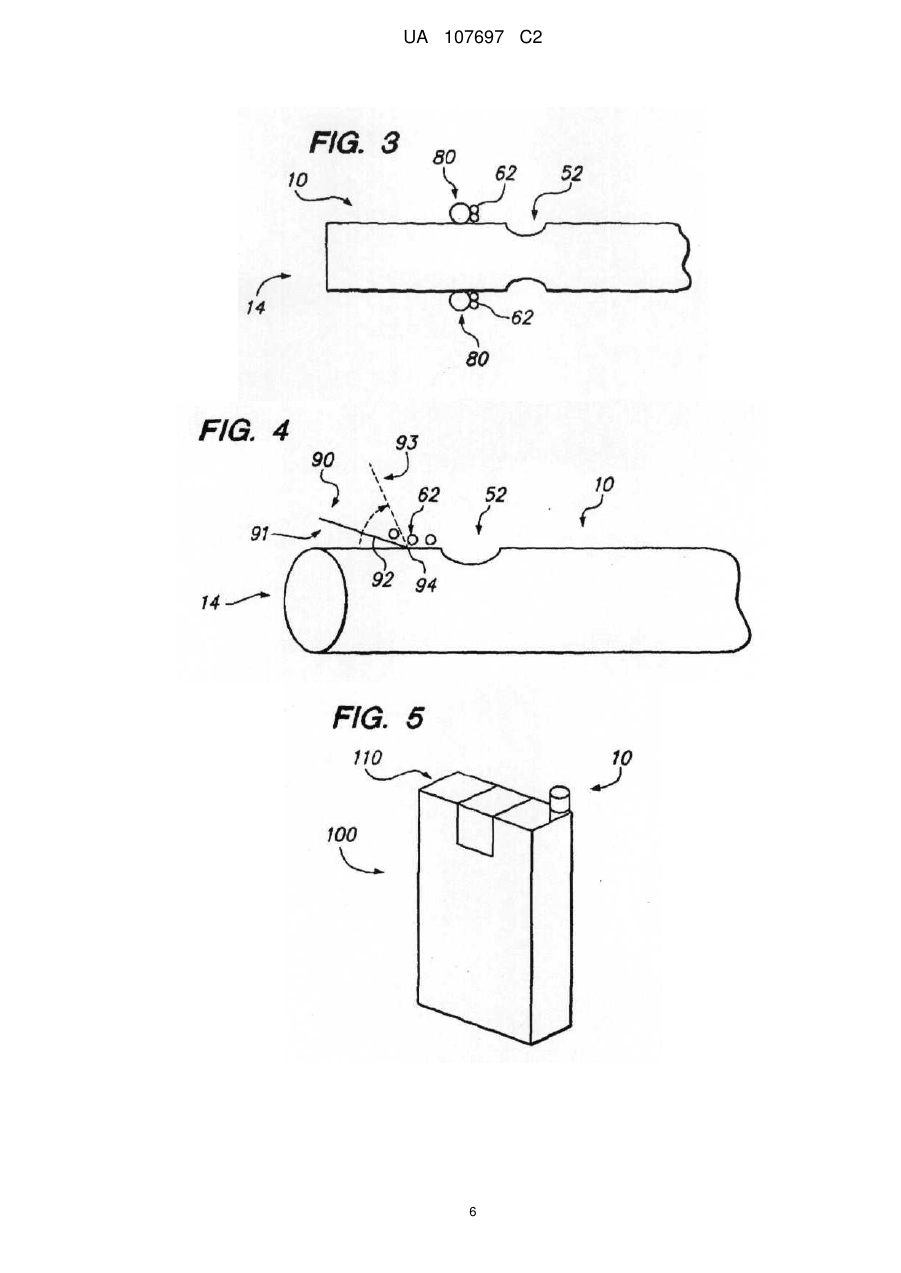

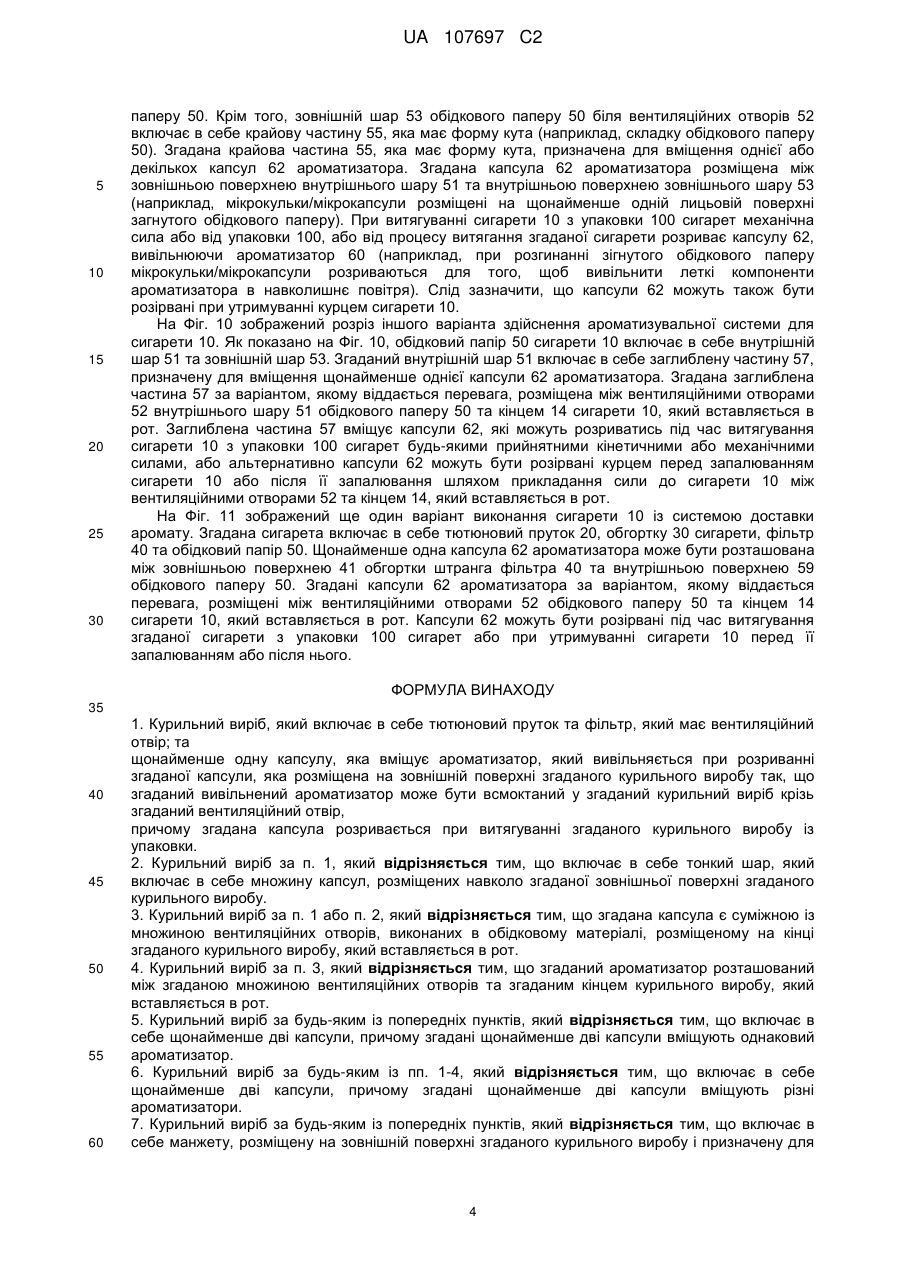

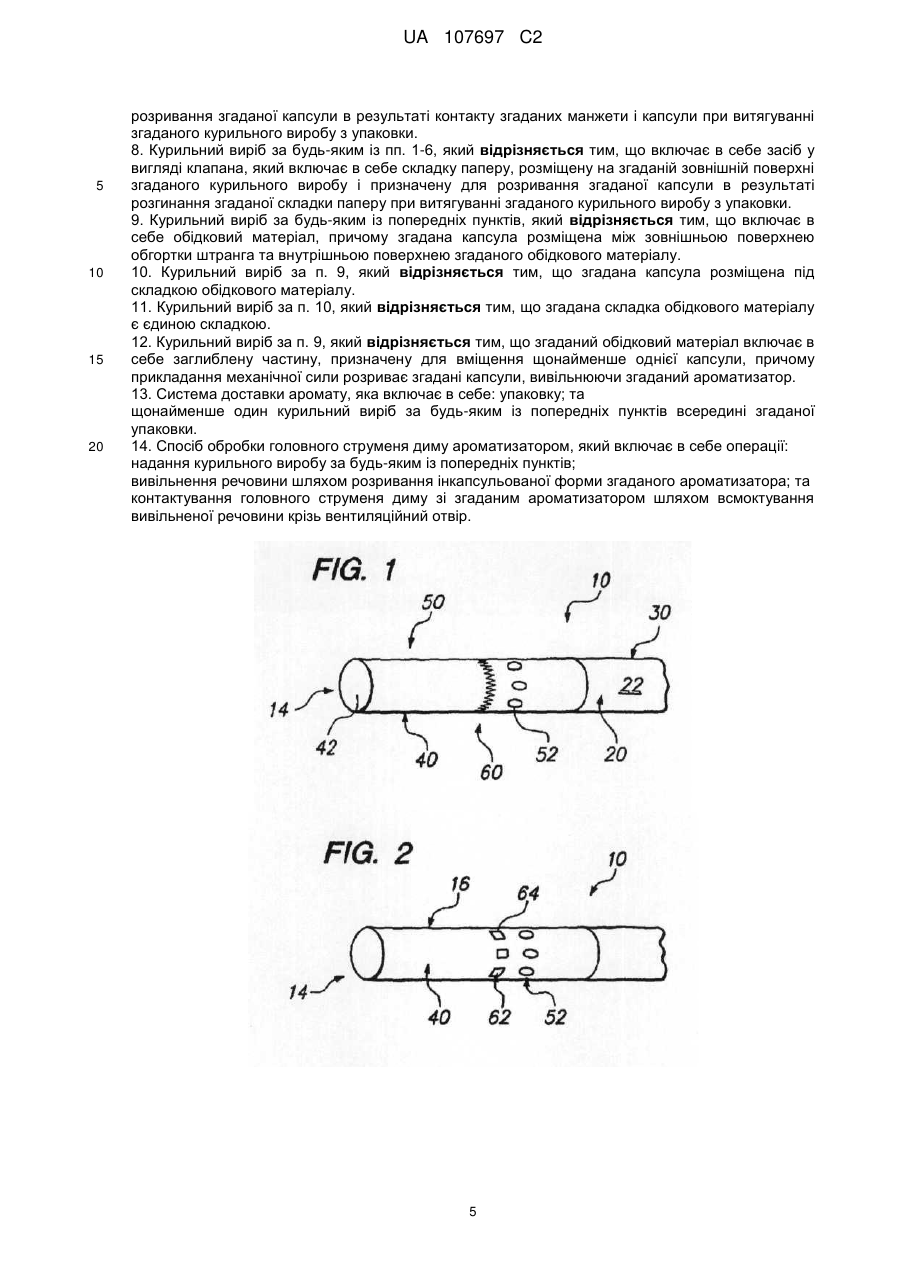

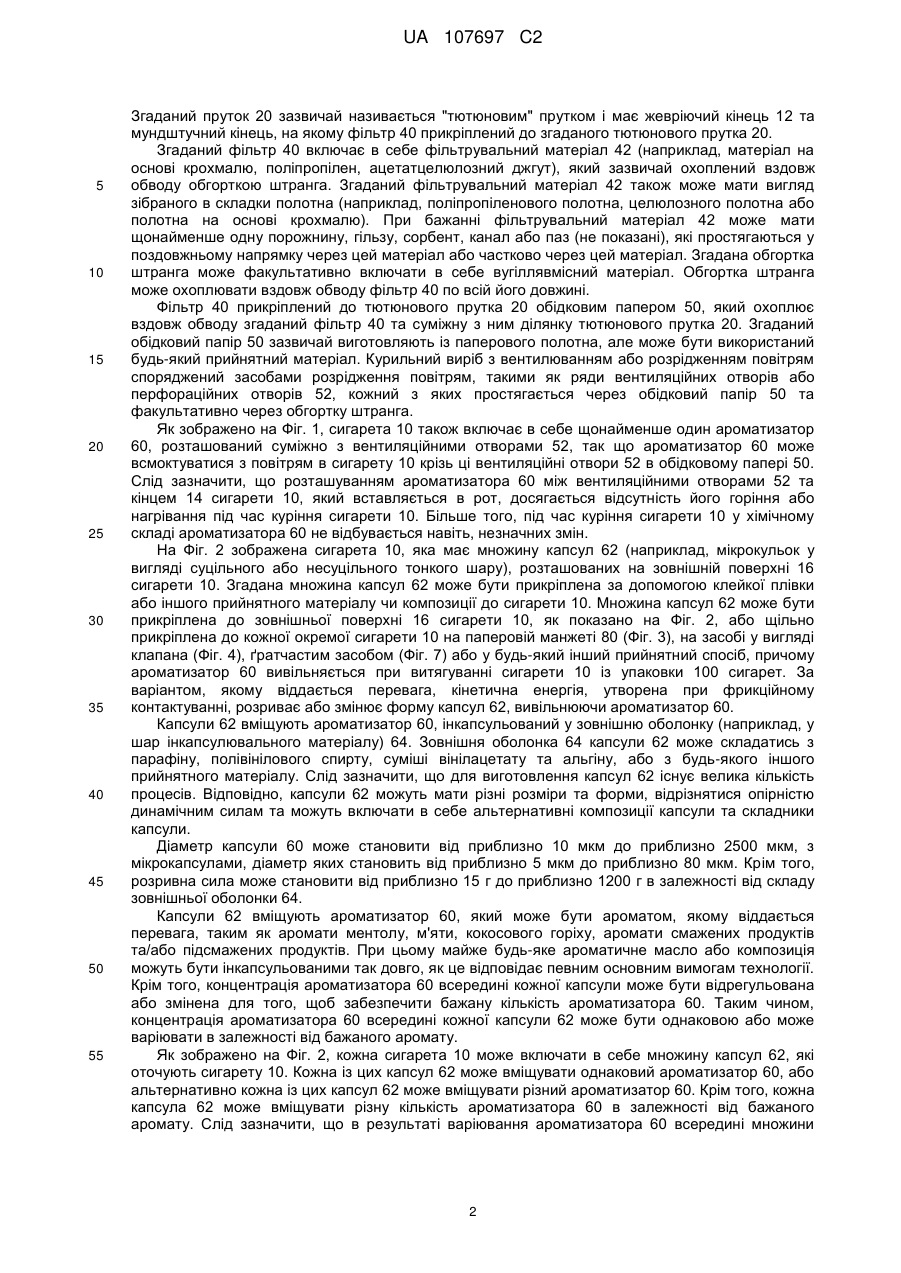

Реферат: Курильний виріб включає в себе сигарету (10), яка включає в себе тютюновий пруток (20) і фільтр (40), який має щонайменше один вентиляційний отвір (52); щонайменше одну капсулу (60), яка вміщує ароматизатор. Капсула (60) (62) розміщена на зовнішній поверхні згаданої сигарети (10). Ароматизатор вивільняється при розриванні згаданої капсули (60) (62). UA 107697 C2 (12) UA 107697 C2 UA 107697 C2 5 10 15 20 25 30 35 40 45 50 55 60 Передумови створення винаходу Курильні вироби, зокрема сигарети, загалом включають в себе тютюновий пруток подрібненого тютюну (зазвичай, у вигляді різаного наповнювача), охоплений паперовою обгорткою, та циліндричний фільтр, розташований співвісно торець до торця із цим тютюновим прутком. Згаданий фільтр за варіантом, якому віддається перевага, включає в себе відрізок штранга ацетатцелюлозного джгута, прикріплений до тютюнового прутка обідковим папером. Вентилювання головного струменя диму досягається за допомогою ряду або рядів перфораційних отворів навколо певного місця вздовж фільтра. Упаковки сигарет призначені для вміщення заздалегідь відібраного пакунку сигарет й захисту цих сигарет від механічних пошкоджень та пошкоджень, спричинених впливом навколишнього середовища. Крім того, упаковка зберігає свіжість сигарет, яка втрачається під впливом повітря. Упаковки сигарет за варіантом, якому віддається перевага, виготовлені з паперу у вигляді так званої м'якої пачки, яку розпечатують на верхній пластині, та - з картону у вигляді так званої твердої пачки, яка за варіантом, якому віддається перевага, включає в себе виконану як одне ціле із нею кришку, яку можна повторно закривати. Упаковки обох типів за варіантом, якому віддається перевага, включають в себе фольгу або вкритий фольгою шаруватий матеріал, обгорнуту(-ий) навколо пакунку сигарет, та зовнішню герметичну обгортку з пластикової плівки, зазвичай поліпропілену. Виконана з фольги обгортка пакунку та зовнішня обгортка допомагають підтримувати свіжість упакованих сигарет. Інкапсулювання являє собою процес, із застосуванням якого матеріал серцевини вміщують всередину другого матеріалу (покривають оболонкою) або капсули. Аромати та смаки можуть бути інкапсульовані у капсули різних розмірів, так що смак зберігається до розривання капсули механічними або іншими силами. Зберігання ароматів та смаків всередині капсули забезпечує, що після вивільнення смаку він є незмінно таким самим сильним, як під час його початкового інкапсулювання. Стислий опис винаходу За цим винаходом запропонований курильний виріб, який включає в себе сигарету, яка включає в себе тютюновий пруток та фільтр, який має вентиляційний отвір; та щонайменше одну капсулу, яка вміщує ароматизатор, при цьому згадана капсула розміщена на зовнішній поверхні згаданої сигарети. Згаданий ароматизатор вивільняється при розриванні згаданої капсули, яка розміщена так, що вивільнений ароматизатор може бути всмоктаний у згадану сигарету крізь згаданий вентиляційний отвір. За цим винаходом також запропонована система доставки аромату, яка включає в себе упаковку сигарет; та щонайменше один курильний виріб за цим винаходом всередині цієї упаковки сигарет, причому щонайменше одна капсула, яка вміщує ароматизатор, розташована на зовнішній поверхні згаданої сигарети, так що згадана щонайменше одна капсула розривається при видаленні згаданого щонайменше одного курильного виробу зі згаданої упаковки сигарет. Цим винаходом також запропонований спосіб обробки головного струменя диму певною речовиною, який включає операції: надання курильного виробу за цим винаходом; вивільнення згаданої речовини шляхом розривання інкапсульованої форми згаданої речовини; та контактування головного струменя диму зі згаданою речовиною шляхом всмоктування вивільненої речовини крізь вентиляційний отвір. Стислий опис фігур Фіг. 1 - вид у перспективі сигарети. Фіг. 2 - вид у перспективі сигарети за п. 1, яка має систему доставки аромату. Фіг. 3 - розріз сигарети, яка має манжету, призначену для вивільнення ароматизатора. Фіг. 4 - розріз сигарети, яка має засіб у вигляді клапана, призначений для вивільнення ароматизатора. Фіг. 5 - вид у перспективі упаковки сигарет. Фіг. 6 - вид у перспективі упаковки сигарет. Фіг. 7 - вид у перспективі тримача сигарет для системи доставки аромату для сигарет. Фіг. 8 - вид у перспективі системи доставки аромату для сигарети. Фіг. 9 - розріз системи доставки аромату для сигарети, зображеної на Фіг. 8. Фіг. 10 - розріз системи доставки аромату для сигарети. Фіг. 11 - розріз іншоговаріанта здійснення системи доставки аромату для сигарети. Докладний опис Як показано на Фіг. 1, сигарета 10 включає в себе пруток 20 курильного матеріалу 22, такого як тютюновий різаний наповнювач, охоплений вздовж обводу обгортковим матеріалом 30. 1 UA 107697 C2 5 10 15 20 25 30 35 40 45 50 55 Згаданий пруток 20 зазвичай називається "тютюновим" прутком і має жевріючий кінець 12 та мундштучний кінець, на якому фільтр 40 прикріплений до згаданого тютюнового прутка 20. Згаданий фільтр 40 включає в себе фільтрувальний матеріал 42 (наприклад, матеріал на основі крохмалю, поліпропілен, ацетатцелюлозний джгут), який зазвичай охоплений вздовж обводу обгорткою штранга. Згаданий фільтрувальний матеріал 42 також може мати вигляд зібраного в складки полотна (наприклад, поліпропіленового полотна, целюлозного полотна або полотна на основі крохмалю). При бажанні фільтрувальний матеріал 42 може мати щонайменше одну порожнину, гільзу, сорбент, канал або паз (не показані), які простягаються у поздовжньому напрямку через цей матеріал або частково через цей матеріал. Згадана обгортка штранга може факультативно включати в себе вугіллявмісний матеріал. Обгортка штранга може охоплювати вздовж обводу фільтр 40 по всій його довжині. Фільтр 40 прикріплений до тютюнового прутка 20 обідковим папером 50, який охоплює вздовж обводу згаданий фільтр 40 та суміжну з ним ділянку тютюнового прутка 20. Згаданий обідковий папір 50 зазвичай виготовляють із паперового полотна, але може бути використаний будь-який прийнятний матеріал. Курильний виріб з вентилюванням або розрідженням повітрям споряджений засобами розрідження повітрям, такими як ряди вентиляційних отворів або перфораційних отворів 52, кожний з яких простягається через обідковий папір 50 та факультативно через обгортку штранга. Як зображено на Фіг. 1, сигарета 10 також включає в себе щонайменше один ароматизатор 60, розташований суміжно з вентиляційними отворами 52, так що ароматизатор 60 може всмоктуватися з повітрям в сигарету 10 крізь ці вентиляційні отвори 52 в обідковому папері 50. Слід зазначити, що розташуванням ароматизатора 60 між вентиляційними отворами 52 та кінцем 14 сигарети 10, який вставляється в рот, досягається відсутність його горіння або нагрівання під час куріння сигарети 10. Більше того, під час куріння сигарети 10 у хімічному складі ароматизатора 60 не відбувається навіть, незначних змін. На Фіг. 2 зображена сигарета 10, яка має множину капсул 62 (наприклад, мікрокульок у вигляді суцільного або несуцільного тонкого шару), розташованих на зовнішній поверхні 16 сигарети 10. Згадана множина капсул 62 може бути прикріплена за допомогою клейкої плівки або іншого прийнятного матеріалу чи композиції до сигарети 10. Множина капсул 62 може бути прикріплена до зовнішньої поверхні 16 сигарети 10, як показано на Фіг. 2, або щільно прикріплена до кожної окремої сигарети 10 на паперовій манжеті 80 (Фіг. 3), на засобі у вигляді клапана (Фіг. 4), ґратчастим засобом (Фіг. 7) або у будь-який інший прийнятний спосіб, причому ароматизатор 60 вивільняється при витягуванні сигарети 10 із упаковки 100 сигарет. За варіантом, якому віддається перевага, кінетична енергія, утворена при фрикційному контактуванні, розриває або змінює форму капсул 62, вивільнюючи ароматизатор 60. Капсули 62 вміщують ароматизатор 60, інкапсульований у зовнішню оболонку (наприклад, у шар інкапсулювального матеріалу) 64. Зовнішня оболонка 64 капсули 62 може складатись з парафіну, полівінілового спирту, суміші вінілацетату та альгіну, або з будь-якого іншого прийнятного матеріалу. Слід зазначити, що для виготовлення капсул 62 існує велика кількість процесів. Відповідно, капсули 62 можуть мати різні розміри та форми, відрізнятися опірністю динамічним силам та можуть включати в себе альтернативні композиції капсули та складники капсули. Діаметр капсули 60 може становити від приблизно 10 мкм до приблизно 2500 мкм, з мікрокапсулами, діаметр яких становить від приблизно 5 мкм до приблизно 80 мкм. Крім того, розривна сила може становити від приблизно 15 г до приблизно 1200 г в залежності від складу зовнішньої оболонки 64. Капсули 62 вміщують ароматизатор 60, який може бути ароматом, якому віддається перевага, таким як аромати ментолу, м'яти, кокосового горіху, аромати смажених продуктів та/або підсмажених продуктів. При цьому майже будь-яке ароматичне масло або композиція можуть бути інкапсульованими так довго, як це відповідає певним основним вимогам технології. Крім того, концентрація ароматизатора 60 всередині кожної капсули може бути відрегульована або змінена для того, щоб забезпечити бажану кількість ароматизатора 60. Таким чином, концентрація ароматизатора 60 всередині кожної капсули 62 може бути однаковою або може варіювати в залежності від бажаного аромату. Як зображено на Фіг. 2, кожна сигарета 10 може включати в себе множину капсул 62, які оточують сигарету 10. Кожна із цих капсул 62 може вміщувати однаковий ароматизатор 60, або альтернативно кожна із цих капсул 62 може вміщувати різний ароматизатор 60. Крім того, кожна капсула 62 може вміщувати різну кількість ароматизатора 60 в залежності від бажаного аромату. Слід зазначити, що в результаті варіювання ароматизатора 60 всередині множини 2 UA 107697 C2 5 10 15 20 25 30 35 40 45 50 55 60 капсул 62, після розривання зовнішньої оболонки 64 капсули 62 може бути отриманий будь-який бажаний аромат або смак. Капсули 62 за варіантом, якому віддається перевага, вивільнюють ароматизатор 60 під дією кінетичної енергії, утвореної тоді, коли кожну з окремих сигарет 10 всередині упаковки сигарет (Фіг. 5 та Фіг. 6) витягують з упаковки 100 сигарет. Механічні сили, які утворюються в результаті тертя між зовнішньою поверхнею 16 сигарети 10 та манжетою 80 (Фіг. 3), засобом у вигляді клапана (Фіг. 4) або ґратчастим засобом 70 (Фіг. 7), розривають або змінюють капсулу 62, так що ароматизатор 60 вивільняється з капсул 62 в атмосферу в безпосередній близькості від вентиляційних отворів 52. На Фіг. З зображений розріз сигарети 10, яка має манжету 80. Манжета 80 розміщена навколо обідкового паперу 50. Манжета 80 може бути кільцем або круглим буртиком, розміщеним навколо обідкового паперу 50. Манжета 80 за варіантом, якому віддається перевага, виготовлена з папероподібного матеріалу; однак може бути використаний будь-який прийнятний матеріал. Як зображено на Фіг. З, між манжетою 80 та вентиляційними отворами 52 розміщена множина капсул 62 ароматизатора. Згадана множина капсул 62 за варіантом, якому віддається перевага, розміщена на кінці 14, який вставляється в рот, поряд з вентиляційними отворами 52 сигарети 10. Капсули 62 можуть бути розташовані в єдиний ряд або складені одна на одну, як показано на Фіг. 3. Слід зазначити, що капсули 62 можуть бути розміщені у будь-який кількості конфігурацій, в тому числі в єдиний ряд капсул 62 або в декілька рядів капсул 62, які мають єдиний шар або декілька шарів капсул 62. Як тільки сигарету 10 витягують з упаковки 100 (Фіг. 5), манжета 80 розриває капсули 62, так що ароматизатор 60 вивільняється з капсул 62 в атмосферу в безпосередній близькості від вентиляційних отворів 52. На Фіг. 4 зображений розріз сигарети 10, яка має засіб 90 у вигляді клапана для вивільнення ароматизатора. Як зображено на Фіг. 4, згадана сигарета 10 включає в себе засіб 90 у вигляді клапана, який має складку 92 паперу, розміщену суміжно з вентиляційними отворами 52 обідкового паперу 50. Згадана складка 92 паперу простягається від ділянки, розташованої поблизу від вентиляційних отворів 52, у напрямку кінця 14 сигарети 10, який вставляється в рот. Складка 92 паперу за варіантом, якому віддається перевага, прикріплена першим кінцем 94 до ділянки, розташованої поблизу від вентиляційних отворів 52, а вільний кінець 96 простягається у напрямку кінця 14 сигарети 10, який вставляється в рот. На першому кінці 94 складки 92 паперу або біля нього розміщена щонайменше одна капсула 62. При витягуванні сигарети 10 з упаковки 100 сигарет складка 92 паперу переміщується з першого положення 91 у друге положення 93, причому цей рух або відгинання складки 92 паперу спричинює розривання або руйнування капсул 62, вивільнюючи ароматизатор 60. На Фіг. 5 зображений вид у перспективі упаковки 100 сигарет. Упаковка 100 сигарет (м'яка пачка) включає в себе зовнішню коробку 110 та пакунок сигарет 10 (не показаний), вміщений всередину згаданої зовнішньої коробки. Альтернативно упаковка 100 сигарет може бути упаковкою сигарет у вигляді коробки із відкидною кришкою, як показано на Фіг. 6, яка за варіантом, якому віддається перевага, включає в себе зовнішню коробку 110, внутрішній каркас та пакунок сигарет 10. Згадана коробка з відкидною кришкою за варіантом, якому віддається перевага, включає в себе відкидну кришку 114. Згадану відкидну кришку 114 можна відкривати спереду, якщо шарнір розміщений на задній пластині коробки (як показано на Фіг. 6), або збоку, якщо шарнір розміщений на лівій або правій пластині коробки. Пакунок сигарет 10 за варіантом, якому віддається перевага, загорнутий у обгортку пакунку, виготовлену з фольги. На Фіг. 7 зображений вид у перспективі ґратчастого засобу 130, призначеного для розміщення всередині зовнішньої коробки 110 упаковки 100 сигарет. Ґратчастий засіб 130 за варіантом, якому віддається перевага, виготовлений з пластику, паперу або іншого прийнятного матеріалу. Крім того, ґратчастий засіб 130 включає в себе множину механічних елементів 134, таких як манжета, клапан, або інших прийнятних засобів, призначених для розривання капсули 62 при витягуванні сигарет 10 з упаковки 100 сигарет. Згадані механічні елементи 134 при витягуванні окремих сигарет 10 прикладають механічні сили до множини капсул 62, які розривають капсулу 62, вивільнюючи ароматизатор 60. На Фіг. 8 та Фіг. 9 зображені відповідно вид у перспективі та розріз іншого варіанта здійснення ароматизувальної системи для сигарети 10. Як показано на Фіг. 8 та Фіг. 9, сигарета 10 включає в себе тютюновий пруток 20, обгортку 30 сигарети, фільтр 40 та обідковий папір 50. Згаданий обідковий папір 50 включає в себе внутрішній шар 51 та зовнішній шар 53. Зовнішній шар 53 простягається з кінця 14 сигарети 10, який вставляється в рот, до ділянки, розташованої поряд із вентиляційними отворами 52, які розташовані на внутрішньому шарі 51 обідкового 3 UA 107697 C2 5 10 15 20 25 30 паперу 50. Крім того, зовнішній шар 53 обідкового паперу 50 біля вентиляційних отворів 52 включає в себе крайову частину 55, яка має форму кута (наприклад, складку обідкового паперу 50). Згадана крайова частина 55, яка має форму кута, призначена для вміщення однієї або декількох капсул 62 ароматизатора. Згадана капсула 62 ароматизатора розміщена між зовнішньою поверхнею внутрішнього шару 51 та внутрішньою поверхнею зовнішнього шару 53 (наприклад, мікрокульки/мікрокапсули розміщені на щонайменше одній лицьовій поверхні загнутого обідкового паперу). При витягуванні сигарети 10 з упаковки 100 сигарет механічна сила або від упаковки 100, або від процесу витягання згаданої сигарети розриває капсулу 62, вивільнюючи ароматизатор 60 (наприклад, при розгинанні зігнутого обідкового паперу мікрокульки/мікрокапсули розриваються для того, щоб вивільнити леткі компоненти ароматизатора в навколишнє повітря). Слід зазначити, що капсули 62 можуть також бути розірвані при утримуванні курцем сигарети 10. На Фіг. 10 зображений розріз іншого варіанта здійснення ароматизувальної системи для сигарети 10. Як показано на Фіг. 10, обідковий папір 50 сигарети 10 включає в себе внутрішній шар 51 та зовнішній шар 53. Згаданий внутрішній шар 51 включає в себе заглиблену частину 57, призначену для вміщення щонайменше однієї капсули 62 ароматизатора. Згадана заглиблена частина 57 за варіантом, якому віддається перевага, розміщена між вентиляційними отворами 52 внутрішнього шару 51 обідкового паперу 50 та кінцем 14 сигарети 10, який вставляється в рот. Заглиблена частина 57 вміщує капсули 62, які можуть розриватись під час витягування сигарети 10 з упаковки 100 сигарет будь-якими прийнятними кінетичними або механічними силами, або альтернативно капсули 62 можуть бути розірвані курцем перед запалюванням сигарети 10 або після її запалювання шляхом прикладання сили до сигарети 10 між вентиляційними отворами 52 та кінцем 14, який вставляється в рот. На Фіг. 11 зображений ще один варіант виконання сигарети 10 із системою доставки аромату. Згадана сигарета включає в себе тютюновий пруток 20, обгортку 30 сигарети, фільтр 40 та обідковий папір 50. Щонайменше одна капсула 62 ароматизатора може бути розташована між зовнішньою поверхнею 41 обгортки штранга фільтра 40 та внутрішньою поверхнею 59 обідкового паперу 50. Згадані капсули 62 ароматизатора за варіантом, якому віддається перевага, розміщені між вентиляційними отворами 52 обідкового паперу 50 та кінцем 14 сигарети 10, який вставляється в рот. Капсули 62 можуть бути розірвані під час витягування згаданої сигарети з упаковки 100 сигарет або при утримуванні сигарети 10 перед її запалюванням або після нього. ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 60 1. Курильний виріб, який включає в себе тютюновий пруток та фільтр, який має вентиляційний отвір; та щонайменше одну капсулу, яка вміщує ароматизатор, який вивільняється при розриванні згаданої капсули, яка розміщена на зовнішній поверхні згаданого курильного виробу так, що згаданий вивільнений ароматизатор може бути всмоктаний у згаданий курильний виріб крізь згаданий вентиляційний отвір, причому згадана капсула розривається при витягуванні згаданого курильного виробу із упаковки. 2. Курильний виріб за п. 1, який відрізняється тим, що включає в себе тонкий шар, який включає в себе множину капсул, розміщених навколо згаданої зовнішньої поверхні згаданого курильного виробу. 3. Курильний виріб за п. 1 або п. 2, який відрізняється тим, що згадана капсула є суміжною із множиною вентиляційних отворів, виконаних в обідковому матеріалі, розміщеному на кінці згаданого курильного виробу, який вставляється в рот. 4. Курильний виріб за п. 3, який відрізняється тим, що згаданий ароматизатор розташований між згаданою множиною вентиляційних отворів та згаданим кінцем курильного виробу, який вставляється в рот. 5. Курильний виріб за будь-яким із попередніх пунктів, який відрізняється тим, що включає в себе щонайменше дві капсули, причому згадані щонайменше дві капсули вміщують однаковий ароматизатор. 6. Курильний виріб за будь-яким із пп. 1-4, який відрізняється тим, що включає в себе щонайменше дві капсули, причому згадані щонайменше дві капсули вміщують різні ароматизатори. 7. Курильний виріб за будь-яким із попередніх пунктів, який відрізняється тим, що включає в себе манжету, розміщену на зовнішній поверхні згаданого курильного виробу і призначену для 4 UA 107697 C2 5 10 15 20 розривання згаданої капсули в результаті контакту згаданих манжети і капсули при витягуванні згаданого курильного виробу з упаковки. 8. Курильний виріб за будь-яким із пп. 1-6, який відрізняється тим, що включає в себе засіб у вигляді клапана, який включає в себе складку паперу, розміщену на згаданій зовнішній поверхні згаданого курильного виробу і призначену для розривання згаданої капсули в результаті розгинання згаданої складки паперу при витягуванні згаданого курильного виробу з упаковки. 9. Курильний виріб за будь-яким із попередніх пунктів, який відрізняється тим, що включає в себе обідковий матеріал, причому згадана капсула розміщена між зовнішньою поверхнею обгортки штранга та внутрішньою поверхнею згаданого обідкового матеріалу. 10. Курильний виріб за п. 9, який відрізняється тим, що згадана капсула розміщена під складкою обідкового матеріалу. 11. Курильний виріб за п. 10, який відрізняється тим, що згадана складка обідкового матеріалу є єдиною складкою. 12. Курильний виріб за п. 9, який відрізняється тим, що згаданий обідковий матеріал включає в себе заглиблену частину, призначену для вміщення щонайменше однієї капсули, причому прикладання механічної сили розриває згадані капсули, вивільнюючи згаданий ароматизатор. 13. Система доставки аромату, яка включає в себе: упаковку; та щонайменше один курильний виріб за будь-яким із попередніх пунктів всередині згаданої упаковки. 14. Спосіб обробки головного струменя диму ароматизатором, який включає в себе операції: надання курильного виробу за будь-яким із попередніх пунктів; вивільнення речовини шляхом розривання інкапсульованої форми згаданого ароматизатора; та контактування головного струменя диму зі згаданим ароматизатором шляхом всмоктування вивільненої речовини крізь вентиляційний отвір. 5 UA 107697 C2 6 UA 107697 C2 7 UA 107697 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
