Плінтус

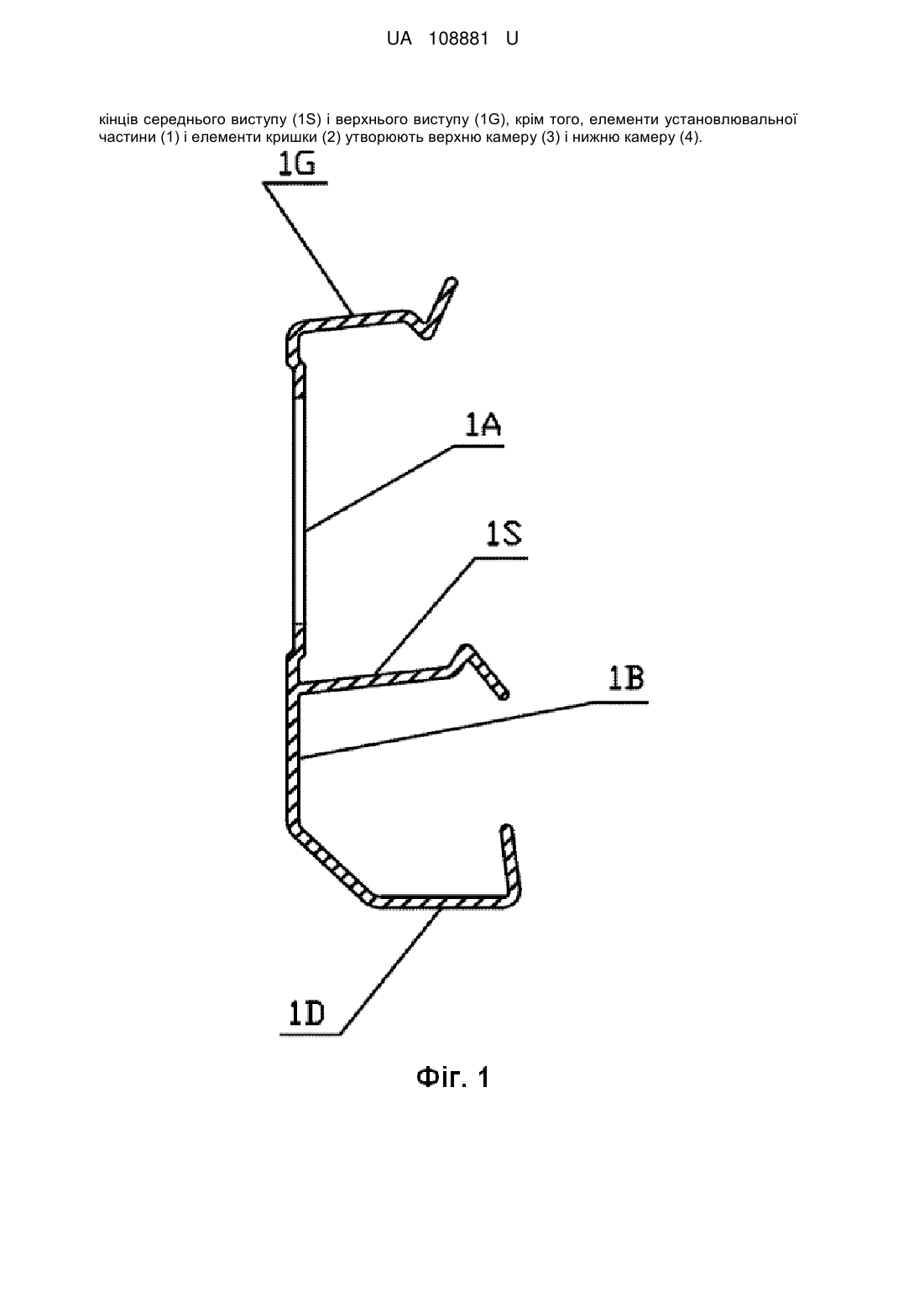

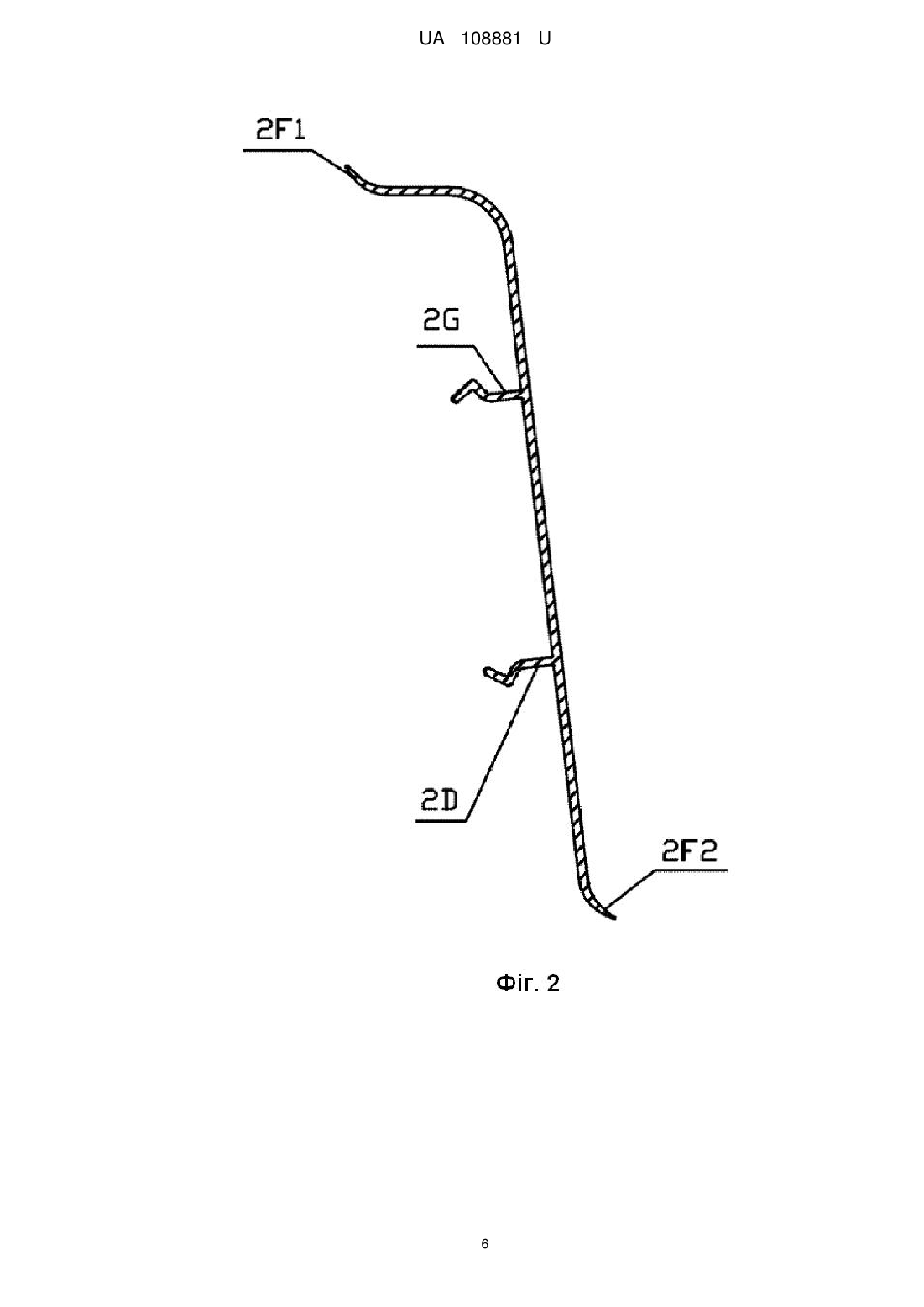

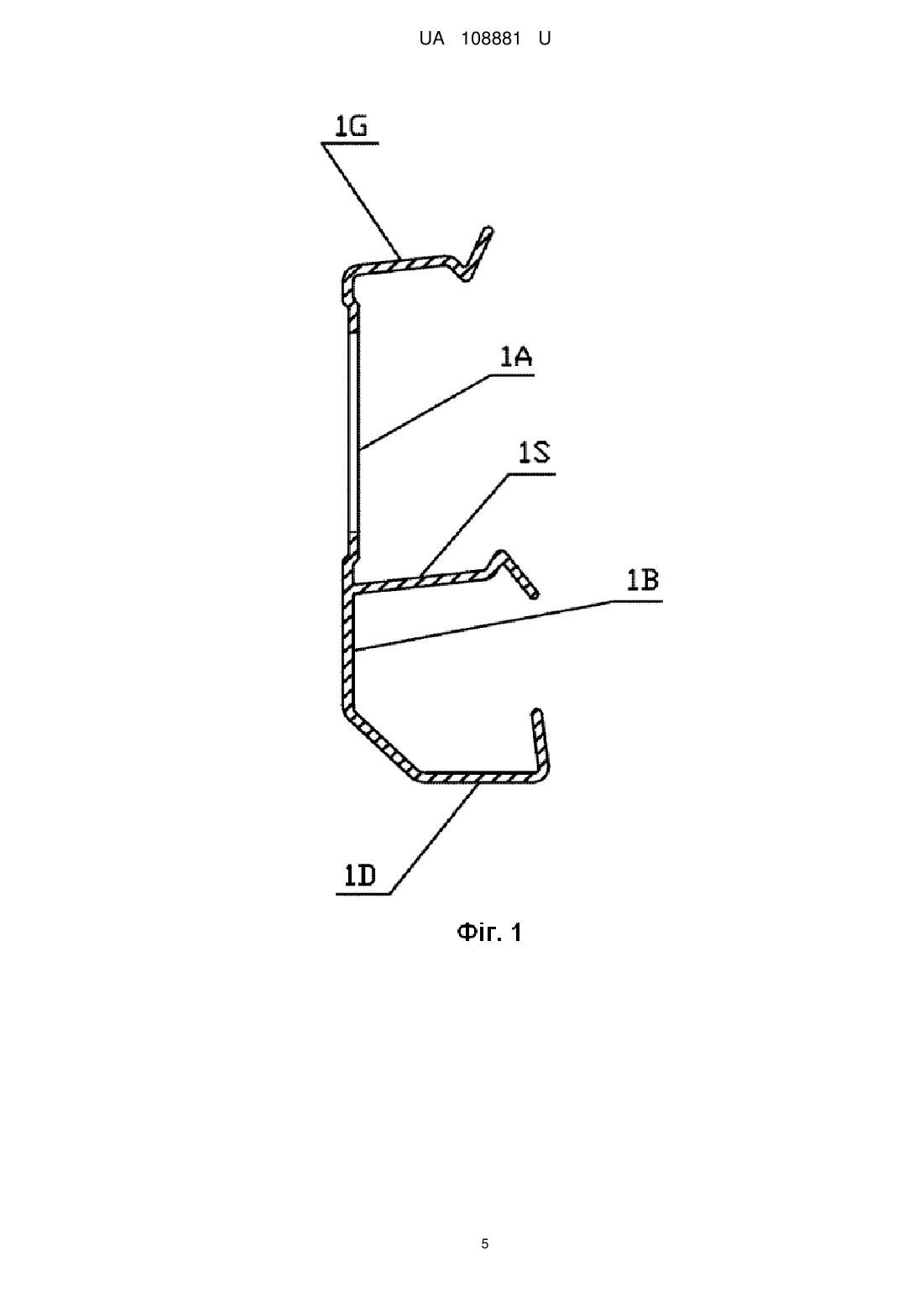

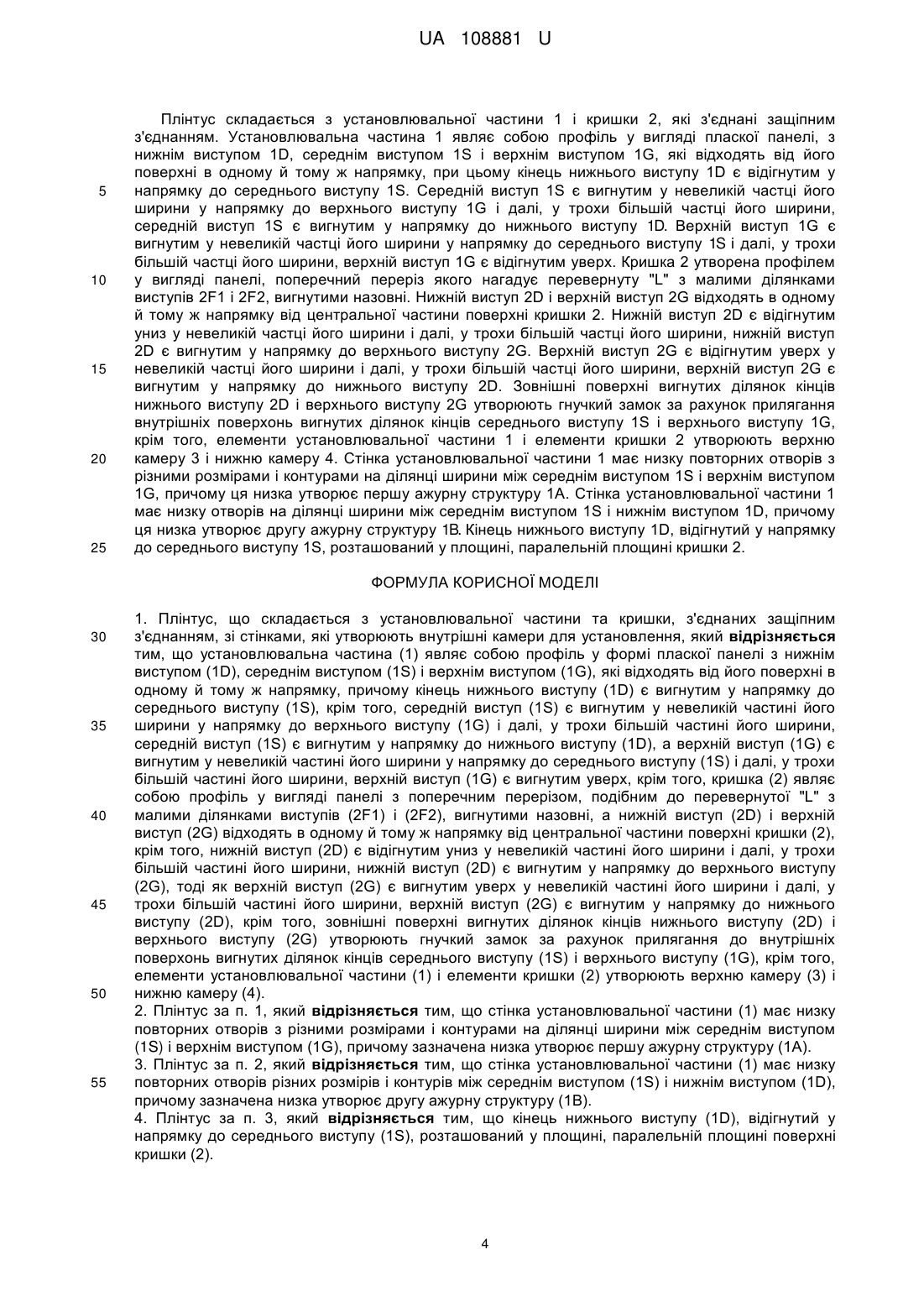

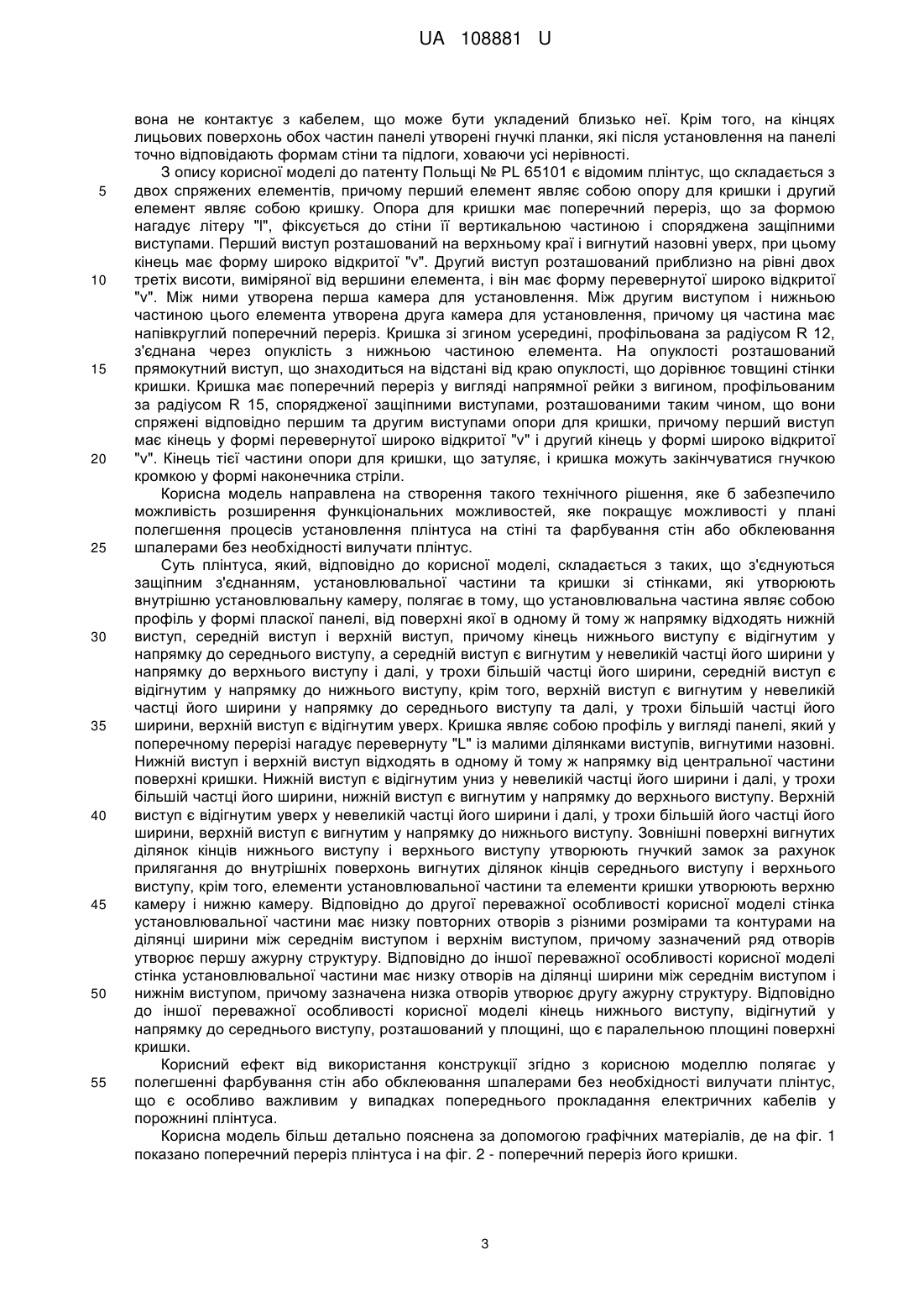

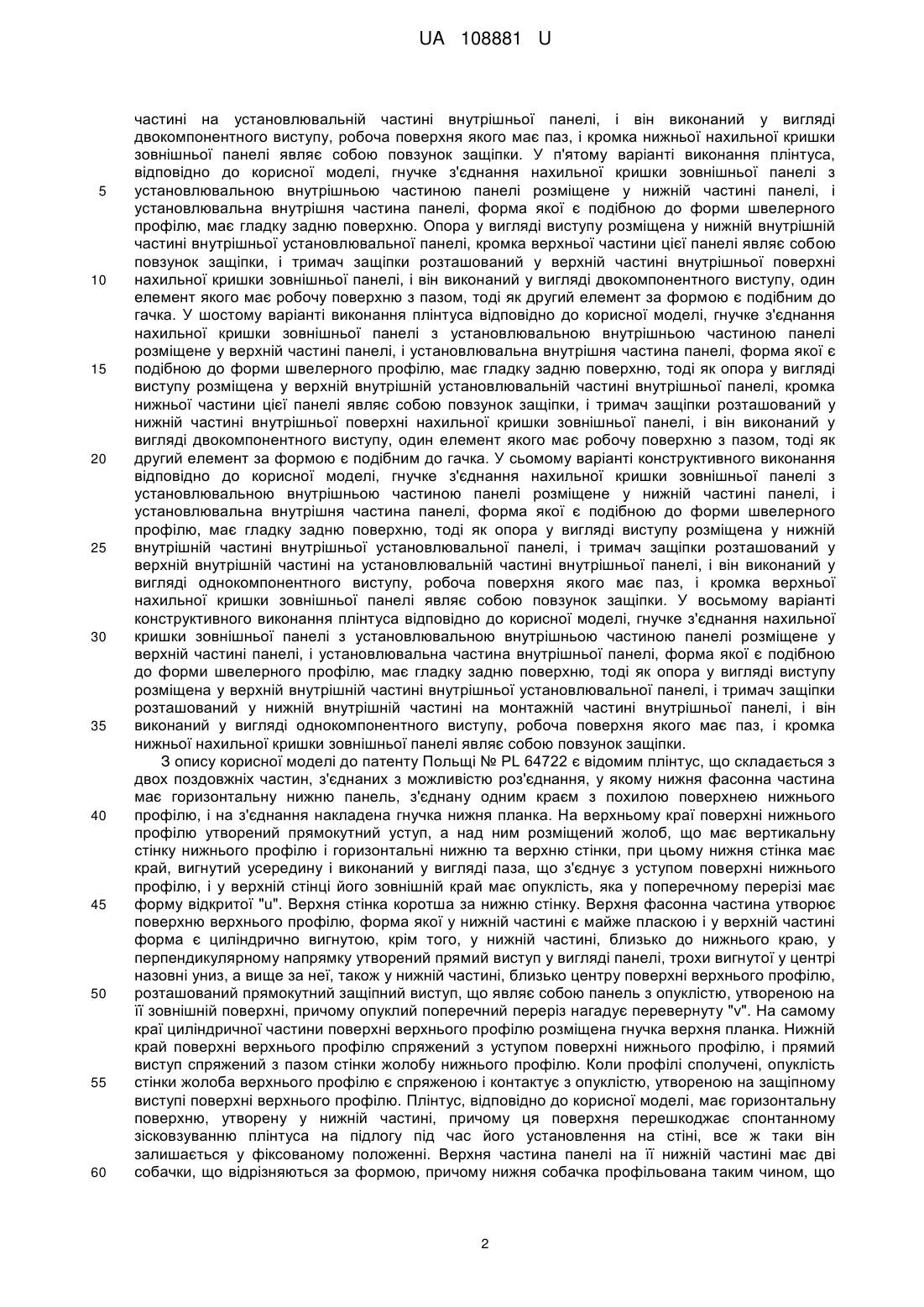

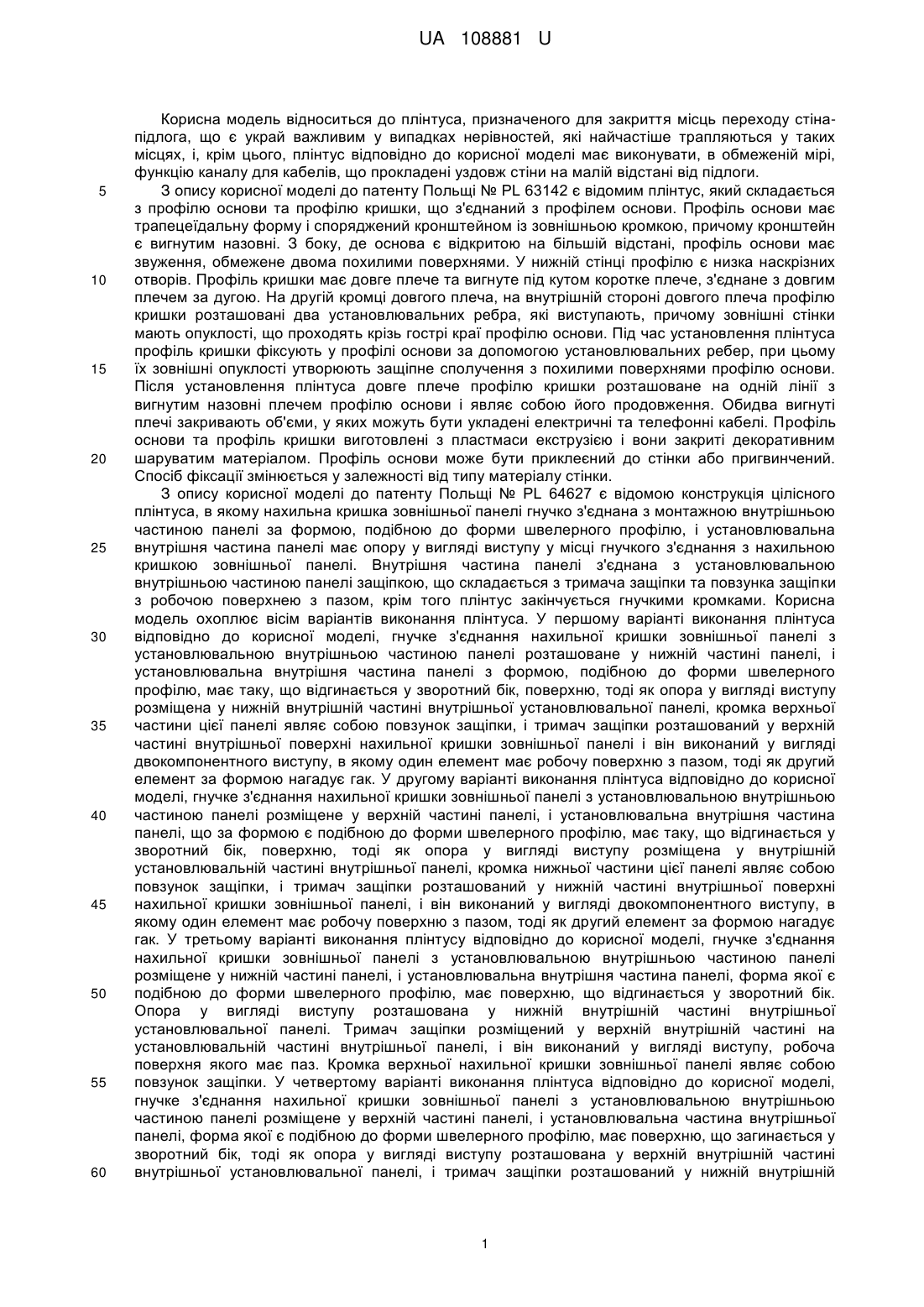

Реферат: Плінтус, що складається з установлювальної частини та кришки, з'єднаних защіпним з'єднанням, зі стінками, які утворюють внутрішні камери для установлення, причому установлювальна частина (1) являє собою профіль у формі пласкої панелі з нижнім виступом (1D), середнім виступом (1S) і верхнім виступом (1G), які відходять від його поверхні в одному й тому ж напрямку, причому кінець нижнього виступу (1D) є вигнутим у напрямку до середнього виступу (1S), крім того, середній виступ (1S) є вигнутим у невеликій частині його ширини у напрямку до верхнього виступу (1G) і далі, у трохи більшій частині його ширини, середній виступ (1S) є вигнутим у напрямку до нижнього виступу (1D), а верхній виступ (1G) є вигнутим у невеликій частині його ширини у напрямку до середнього виступу (1S) і далі, у трохи більшій частині його ширини, верхній виступ (1G) є вигнутим уверх, крім того, кришка (2) являє собою профіль у вигляді панелі з поперечним перерізом, подібним до перевернутої "L" з малими ділянками виступів (2F1) і (2F2), вигнутими назовні, а нижній виступ (2D) і верхній виступ (2G) відходять в одному й тому ж напрямку від центральної частини поверхні кришки (2), крім того, нижній виступ (2D) є відігнутим униз у невеликій частині його ширини і далі, у трохи більшій частині його ширини, нижній виступ (2D) є вигнутим у напрямку до верхнього виступу (2G), тоді як верхній виступ (2G) є вигнутим уверх у невеликій частині його ширини і далі, у трохи більшій частині його ширини, верхній виступ (2G) є вигнутим у напрямку до нижнього виступу (2D), крім того, зовнішні поверхні вигнутих ділянок кінців нижнього виступу (2D) і верхнього виступу (2G) утворюють гнучкий замок за рахунок прилягання до внутрішніх поверхонь вигнутих ділянок UA 108881 U (12) UA 108881 U кінців середнього виступу (1S) і верхнього виступу (1G), крім того, елементи установлювальної частини (1) і елементи кришки (2) утворюють верхню камеру (3) і нижню камеру (4). UA 108881 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель відноситься до плінтуса, призначеного для закриття місць переходу стінапідлога, що є украй важливим у випадках нерівностей, які найчастіше трапляються у таких місцях, і, крім цього, плінтус відповідно до корисної моделі має виконувати, в обмеженій мірі, функцію каналу для кабелів, що прокладені уздовж стіни на малій відстані від підлоги. З опису корисної моделі до патенту Польщі № PL 63142 є відомим плінтус, який складається з профілю основи та профілю кришки, що з'єднаний з профілем основи. Профіль основи має трапецеїдальну форму і споряджений кронштейном із зовнішньою кромкою, причому кронштейн є вигнутим назовні. З боку, де основа є відкритою на більшій відстані, профіль основи має звуження, обмежене двома похилими поверхнями. У нижній стінці профілю є низка наскрізних отворів. Профіль кришки має довге плече та вигнуте під кутом коротке плече, з'єднане з довгим плечем за дугою. На другій кромці довгого плеча, на внутрішній стороні довгого плеча профілю кришки розташовані два установлювальних ребра, які виступають, причому зовнішні стінки мають опуклості, що проходять крізь гострі краї профілю основи. Під час установлення плінтуса профіль кришки фіксують у профілі основи за допомогою установлювальних ребер, при цьому їх зовнішні опуклості утворюють защіпне сполучення з похилими поверхнями профілю основи. Після установлення плінтуса довге плече профілю кришки розташоване на одній лінії з вигнутим назовні плечем профілю основи і являє собою його продовження. Обидва вигнуті плечі закривають об'єми, у яких можуть бути укладені електричні та телефонні кабелі. Профіль основи та профіль кришки виготовлені з пластмаси екструзією і вони закриті декоративним шаруватим матеріалом. Профіль основи може бути приклеєний до стінки або пригвинчений. Спосіб фіксації змінюється у залежності від типу матеріалу стінки. З опису корисної моделі до патенту Польщі № PL 64627 є відомою конструкція цілісного плінтуса, в якому нахильна кришка зовнішньої панелі гнучко з'єднана з монтажною внутрішньою частиною панелі за формою, подібною до форми швелерного профілю, і установлювальна внутрішня частина панелі має опору у вигляді виступу у місці гнучкого з'єднання з нахильною кришкою зовнішньої панелі. Внутрішня частина панелі з'єднана з установлювальною внутрішньою частиною панелі защіпкою, що складається з тримача защіпки та повзунка защіпки з робочою поверхнею з пазом, крім того плінтус закінчується гнучкими кромками. Корисна модель охоплює вісім варіантів виконання плінтуса. У першому варіанті виконання плінтуса відповідно до корисної моделі, гнучке з'єднання нахильної кришки зовнішньої панелі з установлювальною внутрішньою частиною панелі розташоване у нижній частині панелі, і установлювальна внутрішня частина панелі з формою, подібною до форми швелерного профілю, має таку, що відгинається у зворотний бік, поверхню, тоді як опора у вигляді виступу розміщена у нижній внутрішній частині внутрішньої установлювальної панелі, кромка верхньої частини цієї панелі являє собою повзунок защіпки, і тримач защіпки розташований у верхній частині внутрішньої поверхні нахильної кришки зовнішньої панелі і він виконаний у вигляді двокомпонентного виступу, в якому один елемент має робочу поверхню з пазом, тоді як другий елемент за формою нагадує гак. У другому варіанті виконання плінтуса відповідно до корисної моделі, гнучке з'єднання нахильної кришки зовнішньої панелі з установлювальною внутрішньою частиною панелі розміщене у верхній частині панелі, і установлювальна внутрішня частина панелі, що за формою є подібною до форми швелерного профілю, має таку, що відгинається у зворотний бік, поверхню, тоді як опора у вигляді виступу розміщена у внутрішній установлювальній частині внутрішньої панелі, кромка нижньої частини цієї панелі являє собою повзунок защіпки, і тримач защіпки розташований у нижній частині внутрішньої поверхні нахильної кришки зовнішньої панелі, і він виконаний у вигляді двокомпонентного виступу, в якому один елемент має робочу поверхню з пазом, тоді як другий елемент за формою нагадує гак. У третьому варіанті виконання плінтусу відповідно до корисної моделі, гнучке з'єднання нахильної кришки зовнішньої панелі з установлювальною внутрішньою частиною панелі розміщене у нижній частині панелі, і установлювальна внутрішня частина панелі, форма якої є подібною до форми швелерного профілю, має поверхню, що відгинається у зворотний бік. Опора у вигляді виступу розташована у нижній внутрішній частині внутрішньої установлювальної панелі. Тримач защіпки розміщений у верхній внутрішній частині на установлювальній частині внутрішньої панелі, і він виконаний у вигляді виступу, робоча поверхня якого має паз. Кромка верхньої нахильної кришки зовнішньої панелі являє собою повзунок защіпки. У четвертому варіанті виконання плінтуса відповідно до корисної моделі, гнучке з'єднання нахильної кришки зовнішньої панелі з установлювальною внутрішньою частиною панелі розміщене у верхній частині панелі, і установлювальна частина внутрішньої панелі, форма якої є подібною до форми швелерного профілю, має поверхню, що загинається у зворотний бік, тоді як опора у вигляді виступу розташована у верхній внутрішній частині внутрішньої установлювальної панелі, і тримач защіпки розташований у нижній внутрішній 1 UA 108881 U 5 10 15 20 25 30 35 40 45 50 55 60 частині на установлювальній частині внутрішньої панелі, і він виконаний у вигляді двокомпонентного виступу, робоча поверхня якого має паз, і кромка нижньої нахильної кришки зовнішньої панелі являє собою повзунок защіпки. У п'ятому варіанті виконання плінтуса, відповідно до корисної моделі, гнучке з'єднання нахильної кришки зовнішньої панелі з установлювальною внутрішньою частиною панелі розміщене у нижній частині панелі, і установлювальна внутрішня частина панелі, форма якої є подібною до форми швелерного профілю, має гладку задню поверхню. Опора у вигляді виступу розміщена у нижній внутрішній частині внутрішньої установлювальної панелі, кромка верхньої частини цієї панелі являє собою повзунок защіпки, і тримач защіпки розташований у верхній частині внутрішньої поверхні нахильної кришки зовнішньої панелі, і він виконаний у вигляді двокомпонентного виступу, один елемент якого має робочу поверхню з пазом, тоді як другий елемент за формою є подібним до гачка. У шостому варіанті виконання плінтуса відповідно до корисної моделі, гнучке з'єднання нахильної кришки зовнішньої панелі з установлювальною внутрішньою частиною панелі розміщене у верхній частині панелі, і установлювальна внутрішня частина панелі, форма якої є подібною до форми швелерного профілю, має гладку задню поверхню, тоді як опора у вигляді виступу розміщена у верхній внутрішній установлювальній частині внутрішньої панелі, кромка нижньої частини цієї панелі являє собою повзунок защіпки, і тримач защіпки розташований у нижній частині внутрішньої поверхні нахильної кришки зовнішньої панелі, і він виконаний у вигляді двокомпонентного виступу, один елемент якого має робочу поверхню з пазом, тоді як другий елемент за формою є подібним до гачка. У сьомому варіанті конструктивного виконання відповідно до корисної моделі, гнучке з'єднання нахильної кришки зовнішньої панелі з установлювальною внутрішньою частиною панелі розміщене у нижній частині панелі, і установлювальна внутрішня частина панелі, форма якої є подібною до форми швелерного профілю, має гладку задню поверхню, тоді як опора у вигляді виступу розміщена у нижній внутрішній частині внутрішньої установлювальної панелі, і тримач защіпки розташований у верхній внутрішній частині на установлювальній частині внутрішньої панелі, і він виконаний у вигляді однокомпонентного виступу, робоча поверхня якого має паз, і кромка верхньої нахильної кришки зовнішньої панелі являє собою повзунок защіпки. У восьмому варіанті конструктивного виконання плінтуса відповідно до корисної моделі, гнучке з'єднання нахильної кришки зовнішньої панелі з установлювальною внутрішньою частиною панелі розміщене у верхній частині панелі, і установлювальна частина внутрішньої панелі, форма якої є подібною до форми швелерного профілю, має гладку задню поверхню, тоді як опора у вигляді виступу розміщена у верхній внутрішній частині внутрішньої установлювальної панелі, і тримач защіпки розташований у нижній внутрішній частині на монтажній частині внутрішньої панелі, і він виконаний у вигляді однокомпонентного виступу, робоча поверхня якого має паз, і кромка нижньої нахильної кришки зовнішньої панелі являє собою повзунок защіпки. З опису корисної моделі до патенту Польщі № PL 64722 є відомим плінтус, що складається з двох поздовжніх частин, з'єднаних з можливістю роз'єднання, у якому нижня фасонна частина має горизонтальну нижню панель, з'єднану одним краєм з похилою поверхнею нижнього профілю, і на з'єднання накладена гнучка нижня планка. На верхньому краї поверхні нижнього профілю утворений прямокутний уступ, а над ним розміщений жолоб, що має вертикальну стінку нижнього профілю і горизонтальні нижню та верхню стінки, при цьому нижня стінка має край, вигнутий усередину і виконаний у вигляді паза, що з'єднує з уступом поверхні нижнього профілю, і у верхній стінці його зовнішній край має опуклість, яка у поперечному перерізі має форму відкритої "u". Верхня стінка коротша за нижню стінку. Верхня фасонна частина утворює поверхню верхнього профілю, форма якої у нижній частині є майже пласкою і у верхній частині форма є циліндрично вигнутою, крім того, у нижній частині, близько до нижнього краю, у перпендикулярному напрямку утворений прямий виступ у вигляді панелі, трохи вигнутої у центрі назовні униз, а вище за неї, також у нижній частині, близько центру поверхні верхнього профілю, розташований прямокутний защіпний виступ, що являє собою панель з опуклістю, утвореною на її зовнішній поверхні, причому опуклий поперечний переріз нагадує перевернуту "v". На самому краї циліндричної частини поверхні верхнього профілю розміщена гнучка верхня планка. Нижній край поверхні верхнього профілю спряжений з уступом поверхні нижнього профілю, і прямий виступ спряжений з пазом стінки жолобу нижнього профілю. Коли профілі сполучені, опуклість стінки жолоба верхнього профілю є спряженою і контактує з опуклістю, утвореною на защіпному виступі поверхні верхнього профілю. Плінтус, відповідно до корисної моделі, має горизонтальну поверхню, утворену у нижній частині, причому ця поверхня перешкоджає спонтанному зісковзуванню плінтуса на підлогу під час його установлення на стіні, все ж таки він залишається у фіксованому положенні. Верхня частина панелі на її нижній частині має дві собачки, що відрізняються за формою, причому нижня собачка профільована таким чином, що 2 UA 108881 U 5 10 15 20 25 30 35 40 45 50 55 вона не контактує з кабелем, що може бути укладений близько неї. Крім того, на кінцях лицьових поверхонь обох частин панелі утворені гнучкі планки, які після установлення на панелі точно відповідають формам стіни та підлоги, ховаючи усі нерівності. З опису корисної моделі до патенту Польщі № PL 65101 є відомим плінтус, що складається з двох спряжених елементів, причому перший елемент являє собою опору для кришки і другий елемент являє собою кришку. Опора для кришки має поперечний переріз, що за формою нагадує літеру "l", фіксується до стіни її вертикальною частиною і споряджена защіпними виступами. Перший виступ розташований на верхньому краї і вигнутий назовні уверх, при цьому кінець має форму широко відкритої "v". Другий виступ розташований приблизно на рівні двох третіх висоти, виміряної від вершини елемента, і він має форму перевернутої широко відкритої "v". Між ними утворена перша камера для установлення. Між другим виступом і нижньою частиною цього елемента утворена друга камера для установлення, причому ця частина має напівкруглий поперечний переріз. Кришка зі згином усередині, профільована за радіусом R 12, з'єднана через опуклість з нижньою частиною елемента. На опуклості розташований прямокутний виступ, що знаходиться на відстані від краю опуклості, що дорівнює товщині стінки кришки. Кришка має поперечний переріз у вигляді напрямної рейки з вигином, профільованим за радіусом R 15, спорядженої защіпними виступами, розташованими таким чином, що вони спряжені відповідно першим та другим виступами опори для кришки, причому перший виступ має кінець у формі перевернутої широко відкритої "v" і другий кінець у формі широко відкритої "v". Кінець тієї частини опори для кришки, що затуляє, і кришка можуть закінчуватися гнучкою кромкою у формі наконечника стріли. Корисна модель направлена на створення такого технічного рішення, яке б забезпечило можливість розширення функціональних можливостей, яке покращує можливості у плані полегшення процесів установлення плінтуса на стіні та фарбування стін або обклеювання шпалерами без необхідності вилучати плінтус. Суть плінтуса, який, відповідно до корисної моделі, складається з таких, що з'єднуються защіпним з'єднанням, установлювальної частини та кришки зі стінками, які утворюють внутрішню установлювальну камеру, полягає в тому, що установлювальна частина являє собою профіль у формі пласкої панелі, від поверхні якої в одному й тому ж напрямку відходять нижній виступ, середній виступ і верхній виступ, причому кінець нижнього виступу є відігнутим у напрямку до середнього виступу, а середній виступ є вигнутим у невеликій частці його ширини у напрямку до верхнього виступу і далі, у трохи більшій частці його ширини, середній виступ є відігнутим у напрямку до нижнього виступу, крім того, верхній виступ є вигнутим у невеликій частці його ширини у напрямку до середнього виступу та далі, у трохи більшій частці його ширини, верхній виступ є відігнутим уверх. Кришка являє собою профіль у вигляді панелі, який у поперечному перерізі нагадує перевернуту "L" із малими ділянками виступів, вигнутими назовні. Нижній виступ і верхній виступ відходять в одному й тому ж напрямку від центральної частини поверхні кришки. Нижній виступ є відігнутим униз у невеликій частці його ширини і далі, у трохи більшій частці його ширини, нижній виступ є вигнутим у напрямку до верхнього виступу. Верхній виступ є відігнутим уверх у невеликій частці його ширини і далі, у трохи більшій його частці його ширини, верхній виступ є вигнутим у напрямку до нижнього виступу. Зовнішні поверхні вигнутих ділянок кінців нижнього виступу і верхнього виступу утворюють гнучкий замок за рахунок прилягання до внутрішніх поверхонь вигнутих ділянок кінців середнього виступу і верхнього виступу, крім того, елементи установлювальної частини та елементи кришки утворюють верхню камеру і нижню камеру. Відповідно до другої переважної особливості корисної моделі стінка установлювальної частини має низку повторних отворів з різними розмірами та контурами на ділянці ширини між середнім виступом і верхнім виступом, причому зазначений ряд отворів утворює першу ажурну структуру. Відповідно до іншої переважної особливості корисної моделі стінка установлювальної частини має низку отворів на ділянці ширини між середнім виступом і нижнім виступом, причому зазначена низка отворів утворює другу ажурну структуру. Відповідно до іншої переважної особливості корисної моделі кінець нижнього виступу, відігнутий у напрямку до середнього виступу, розташований у площині, що є паралельною площині поверхні кришки. Корисний ефект від використання конструкції згідно з корисною моделлю полягає у полегшенні фарбування стін або обклеювання шпалерами без необхідності вилучати плінтус, що є особливо важливим у випадках попереднього прокладання електричних кабелів у порожнині плінтуса. Корисна модель більш детально пояснена за допомогою графічних матеріалів, де на фіг. 1 показано поперечний переріз плінтуса і на фіг. 2 - поперечний переріз його кришки. 3 UA 108881 U 5 10 15 20 25 Плінтус складається з установлювальної частини 1 і кришки 2, які з'єднані защіпним з'єднанням. Установлювальна частина 1 являє собою профіль у вигляді пласкої панелі, з нижнім виступом 1D, середнім виступом 1S і верхнім виступом 1G, які відходять від його поверхні в одному й тому ж напрямку, при цьому кінець нижнього виступу 1D є відігнутим у напрямку до середнього виступу 1S. Середній виступ 1S є вигнутим у невеликій частці його ширини у напрямку до верхнього виступу 1G і далі, у трохи більшій частці його ширини, середній виступ 1S є вигнутим у напрямку до нижнього виступу 1D. Верхній виступ 1G є вигнутим у невеликій частці його ширини у напрямку до середнього виступу 1S і далі, у трохи більшій частці його ширини, верхній виступ 1G є відігнутим уверх. Кришка 2 утворена профілем у вигляді панелі, поперечний переріз якого нагадує перевернуту "L" з малими ділянками виступів 2F1 і 2F2, вигнутими назовні. Нижній виступ 2D і верхній виступ 2G відходять в одному й тому ж напрямку від центральної частини поверхні кришки 2. Нижній виступ 2D є відігнутим униз у невеликій частці його ширини і далі, у трохи більшій частці його ширини, нижній виступ 2D є вигнутим у напрямку до верхнього виступу 2G. Верхній виступ 2G є відігнутим уверх у невеликій частці його ширини і далі, у трохи більшій частці його ширини, верхній виступ 2G є вигнутим у напрямку до нижнього виступу 2D. Зовнішні поверхні вигнутих ділянок кінців нижнього виступу 2D і верхнього виступу 2G утворюють гнучкий замок за рахунок прилягання внутрішніх поверхонь вигнутих ділянок кінців середнього виступу 1S і верхнього виступу 1G, крім того, елементи установлювальної частини 1 і елементи кришки 2 утворюють верхню камеру 3 і нижню камеру 4. Стінка установлювальної частини 1 має низку повторних отворів з різними розмірами і контурами на ділянці ширини між середнім виступом 1S і верхнім виступом 1G, причому ця низка утворює першу ажурну структуру 1A. Стінка установлювальної частини 1 має низку отворів на ділянці ширини між середнім виступом 1S і нижнім виступом 1D, причому ця низка утворює другу ажурну структуру 1B. Кінець нижнього виступу 1D, відігнутий у напрямку до середнього виступу 1S, розташований у площині, паралельній площині кришки 2. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 50 55 1. Плінтус, що складається з установлювальної частини та кришки, з'єднаних защіпним з'єднанням, зі стінками, які утворюють внутрішні камери для установлення, який відрізняється тим, що установлювальна частина (1) являє собою профіль у формі пласкої панелі з нижнім виступом (1D), середнім виступом (1S) і верхнім виступом (1G), які відходять від його поверхні в одному й тому ж напрямку, причому кінець нижнього виступу (1D) є вигнутим у напрямку до середнього виступу (1S), крім того, середній виступ (1S) є вигнутим у невеликій частині його ширини у напрямку до верхнього виступу (1G) і далі, у трохи більшій частині його ширини, середній виступ (1S) є вигнутим у напрямку до нижнього виступу (1D), а верхній виступ (1G) є вигнутим у невеликій частині його ширини у напрямку до середнього виступу (1S) і далі, у трохи більшій частині його ширини, верхній виступ (1G) є вигнутим уверх, крім того, кришка (2) являє собою профіль у вигляді панелі з поперечним перерізом, подібним до перевернутої "L" з малими ділянками виступів (2F1) і (2F2), вигнутими назовні, а нижній виступ (2D) і верхній виступ (2G) відходять в одному й тому ж напрямку від центральної частини поверхні кришки (2), крім того, нижній виступ (2D) є відігнутим униз у невеликій частині його ширини і далі, у трохи більшій частині його ширини, нижній виступ (2D) є вигнутим у напрямку до верхнього виступу (2G), тоді як верхній виступ (2G) є вигнутим уверх у невеликій частині його ширини і далі, у трохи більшій частині його ширини, верхній виступ (2G) є вигнутим у напрямку до нижнього виступу (2D), крім того, зовнішні поверхні вигнутих ділянок кінців нижнього виступу (2D) і верхнього виступу (2G) утворюють гнучкий замок за рахунок прилягання до внутрішніх поверхонь вигнутих ділянок кінців середнього виступу (1S) і верхнього виступу (1G), крім того, елементи установлювальної частини (1) і елементи кришки (2) утворюють верхню камеру (3) і нижню камеру (4). 2. Плінтус за п. 1, який відрізняється тим, що стінка установлювальної частини (1) має низку повторних отворів з різними розмірами і контурами на ділянці ширини між середнім виступом (1S) і верхнім виступом (1G), причому зазначена низка утворює першу ажурну структуру (1А). 3. Плінтус за п. 2, який відрізняється тим, що стінка установлювальної частини (1) має низку повторних отворів різних розмірів і контурів між середнім виступом (1S) і нижнім виступом (1D), причому зазначена низка утворює другу ажурну структуру (1В). 4. Плінтус за п. 3, який відрізняється тим, що кінець нижнього виступу (1D), відігнутий у напрямку до середнього виступу (1S), розташований у площині, паралельній площині поверхні кришки (2). 4 UA 108881 U 5 UA 108881 U 6 UA 108881 U 7 UA 108881 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
