Плінтус

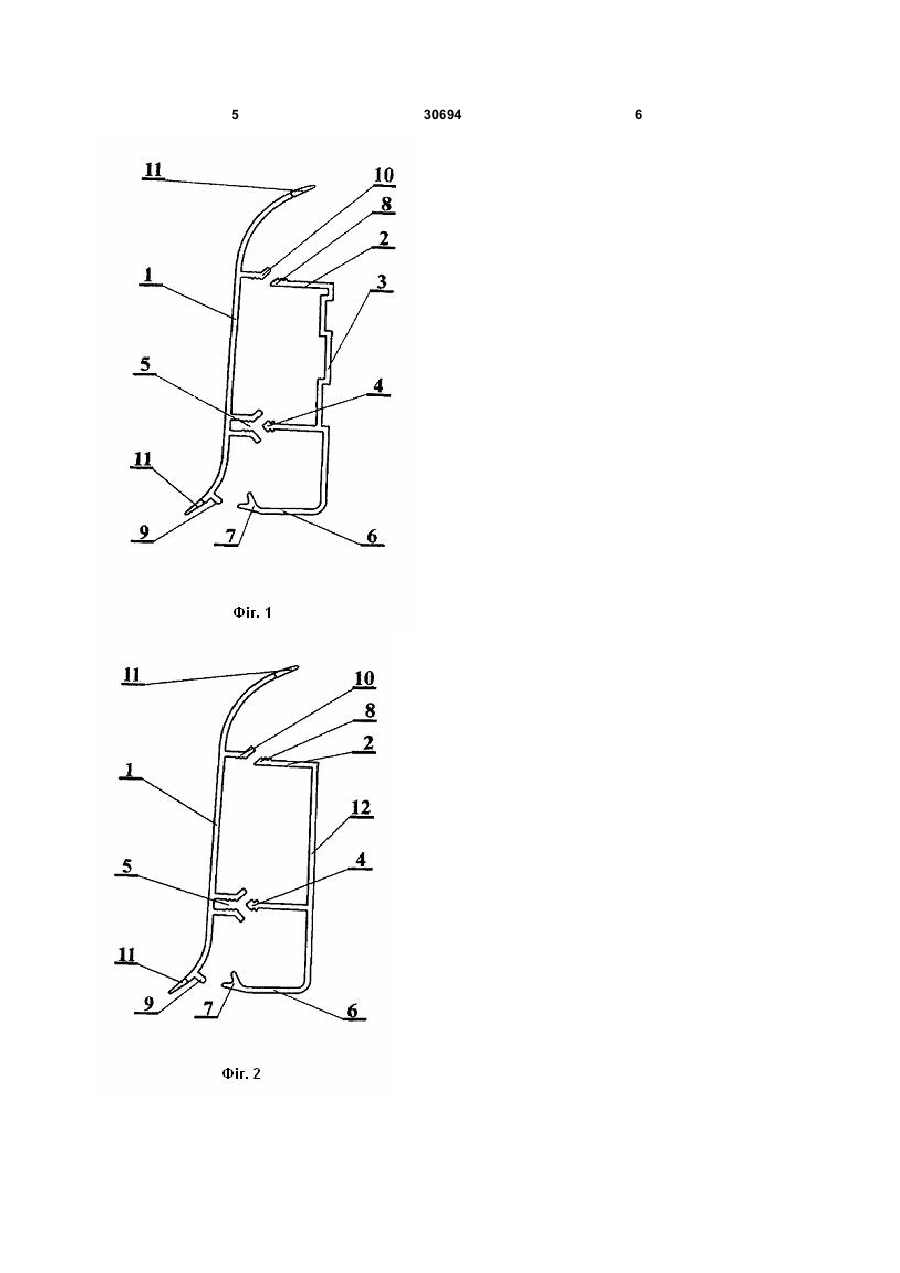

1. Плінтус, що складається із зовнішньої маскувальної і внутрішньої монтажної частин, які сполучаються защіпкою і закінчуються еластичними закінченнями, який відрізняється тим, що маскувальна зовнішня частина (1) плінтуса з'єднана окремо з внутрішньою монтажною частиною (2) плінтуса, яка за формою нагадує два швелери, один з яких має трохи зігнуту задню поверхню (3), причому закінчення (4) загального плеча обох швелерів монтажного елемента плінтуса, рифлене на робочій поверхні, є хомутиком защіпки, гніздо якої (5) розташоване на внутрішній поверхні маскувальної зовнішньої U 2 (19) 1 3 профілем і плоскими, перпендикулярними стичними відносно до себе стінками, в якому обидві планки взаємно встановлено і сполучено защіпками, що характеризуються тим, що одна з цих защіпок, тобто нижня, встановлена так, що одне з плечей ущільнювальної планки має закінчення у вигляді відкритого гнізда защіпки, оснащеного ввідним звуженням перетину, а одна з плоских стінок захисної планки має закінчення, відповідне формі і розмірам нижнього гнізда защіпки, розташованого в одному з плечей плінтуса, а крім того, нижня защіпка, що сполучає ущільнювальну планку і захисну планку, сформована таким чином, що забезпечує розташування поверхні сутички плеча ущільнювальної планки і одній з плоских поверхонь сутичок захисної планки в одній площині. Недоліком описаних вище рішень є недостатня зручність монтажу. В основу корисної моделі поставлено завдання отримати конструкцію двоелементного плінтуса, оснащеного також еластичними закінченнями, причому його форма дає можливість полегшити монтаж на місці призначення, а крім того, дає можливість прокладення кабелів електричних, комп'ютерних, телевізійних або телефонних проводів усередині плінтуса. Поставлене завдання вирішується тим, що плінтус відповідно до даної корисної моделі, що складається з двох частин, маскувальною зовнішньою і монтажною внутрішньою, характеризується тим, що є конструкцією, в якій маскувальна зовнішня частина плінтуса, з'єднується окремо з внутрішньою монтажною частиною плінтуса, яка формою схожа на два швелери, один з яких має трохи зігнуту задню поверхню, причому закінчення загального плеча обох швелерів монтажного елементу плінтуса, рифлене на робочих поверхнях, є шльовкою защіпки, гніздо якої розташоване на внутрішній маскувальній поверхні плінтуса, а нижнє плече внутрішньої монтажної частини плінтуса закінчується посадочним гніздом з розкритими плечима, а закінчення верхнього плеча внутрішньої монтажної частини плінтуса має рифлену робочу поверхню, а на внутрішній маскувальній поверхні зовнішньої частини плінтуса, у верхній і нижній частинах знаходяться виводи, причому нижній вивід є шльовкою посадочного гнізда, яке знаходиться на нижньому плечі внутрішньої монтажної частини плінтуса, а верхній вивід із зігнутим рифленим закінченням на робочій поверхні, є гачком, сполученим із закінченням рифленого верхнього плеча монтажної внутрішньої частини плінтуса, причому зовнішня частина плінтуса закінчується у верхній і нижній частинах еластичними закінченнями. У варіантах здійснення плінтуса відповідно до даної корисної моделі, вид внутрішньої монтажної частини схожий на два швелери, кожен з яких має гладку задню поверхню. 30694 4 Плінтус згідно даної корисної моделі виконаний з ПВХ, будь-якого кольору і /або орнаментації. Перевагою плінтуса відповідно до даної корисної моделі є простота монтажу на місці призначення, а також можливість простого прокладення кабелів електричних, комп'ютерних, телевізійних або телефонних проводів. Крім того, перевагою плінтуса відповідно до даної корисної моделі, завдяки його еластичним закінченням, є простота монтажу плінтуса, завдяки самопристосуванню еластичних закінчень плінтуса до нерівностей стіни і/або підлоги. Варіанти виконання плінтуса відповідно до даної корисної моделі представлені на малюнку, на якому Фіг.1 представляє поперечний перетин плінтуса, в якому внутрішня монтажна частина плінтуса має форму двох швелерів, задня поверхня одного з яких трохи зігнута, Фіг.2 поперечний перетин плінтуса, в якому внутрішня монтажна частина плінтуса має форму двох швелерів. Плінтус відповідно до даної корисної моделі, є конструкцією, що складається з двох частин, в якій маскувальна зовнішня частина 1 плінтуса, з'єднується роз'ємно з внутрішньою монтажною частиною 2 плінтуса, форма якої нагадує два швелери, один з яких має трохи зігнуту задню поверхню 3, причому закінчення 4 загального плеча обох швелерів монтажного елементу плінтуса, рифлене на робочій поверхні, є шльовкою защіпки, гніздо 5 якої розташовано на внутрішній поверхні маскувальної зовнішньої частини 1 плінтуса, а нижнє плече 6 внутрішній монтажній частини 2 плінтуса, закінчується посадочним гніздом 7 з розкритими плечима, а закінчення 8 верхнього плеча внутрішньої монтажної частини 2 плінтуса має рифлену робочу поверхню, у свою чергу на внутрішній маскувальній поверхні зовнішньої частини 1 плінтуса, у верхній і нижній частинах знаходяться виводи 9 і 10, причому нижній вивід 9 є шльонкою посадочного гнізда 7, яке знаходиться на нижньому плечі 6 внутрішній монтажній частини 2 плінтуса, а верхній вивід 10 з зігнутим рифленим закінченням на робочій поверхні, є гачком, що з'єднується із закінченням 8 рифленого верхнього плеча внутрішньої монтажної частини 2 плінтуса, причому маскувальна зовнішня частина 1 плінтуса у верхній і нижній частинах закінчується еластичними закінченнями 11. У ще одному варіанті здійснення плінтуса відповідно до даної корисної моделі, внутрішня монтажна частина схожа формою на два швелери, кожен з яких має гладку задню поверхню 12. 5 30694 6
