Плінтус з викінчувальними елементами

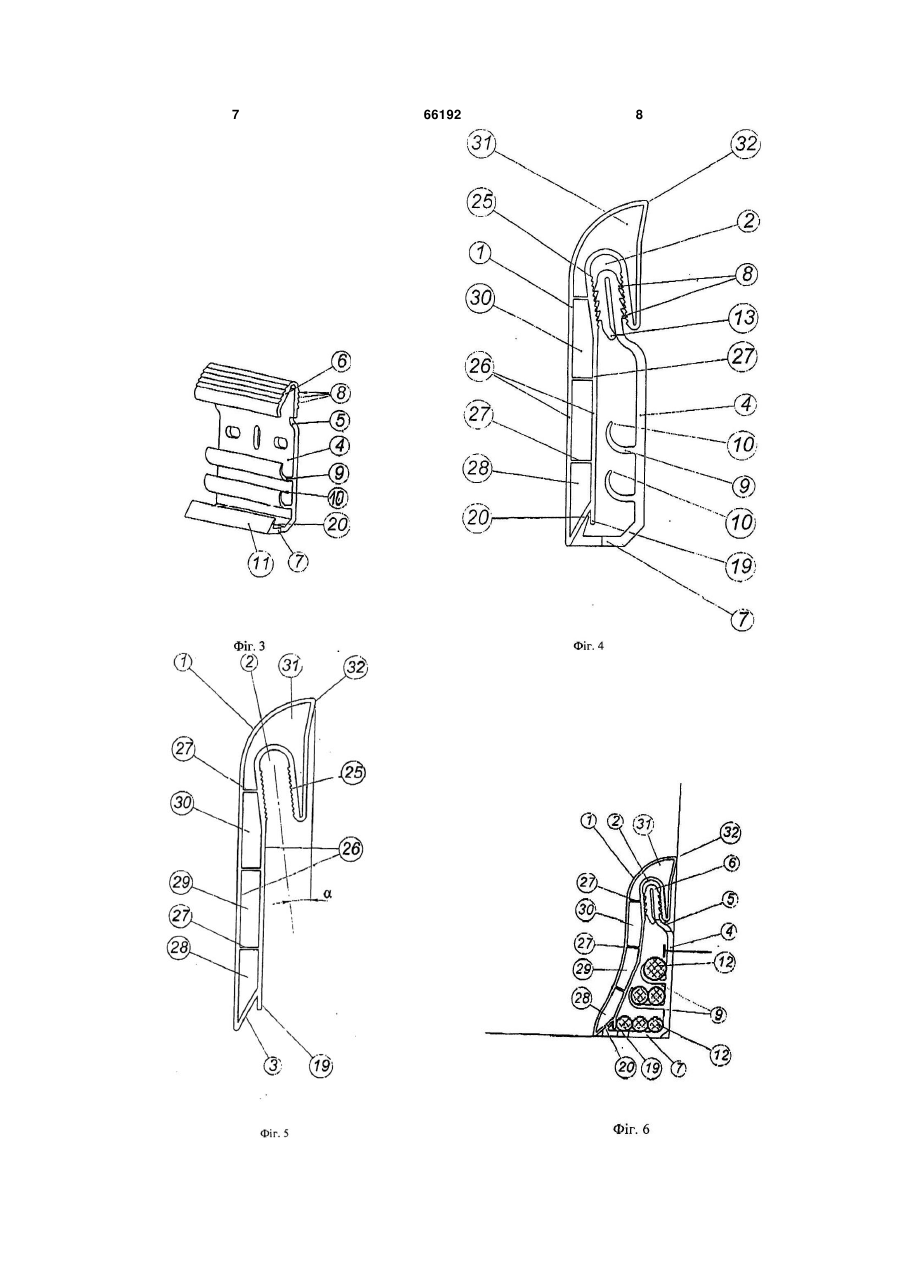

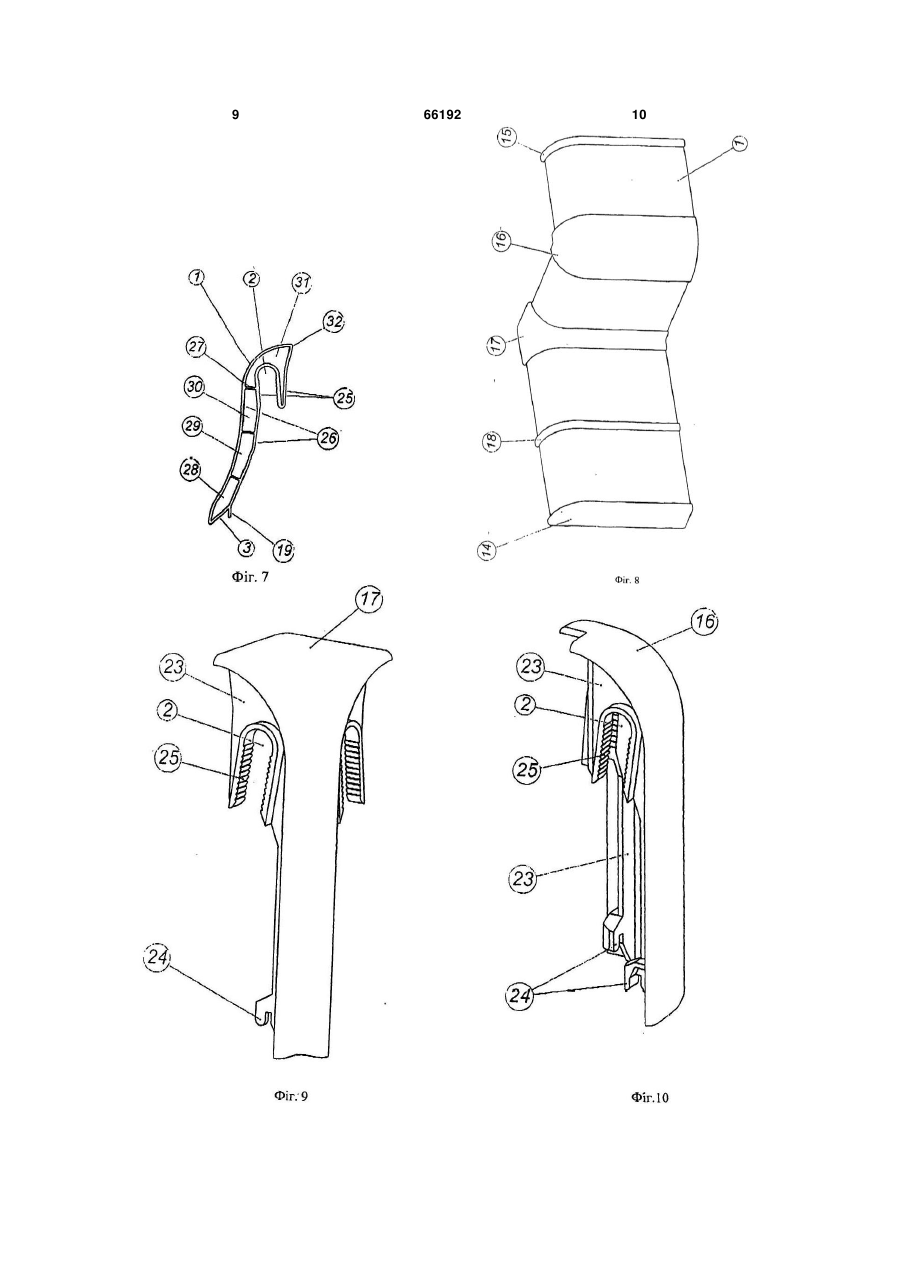

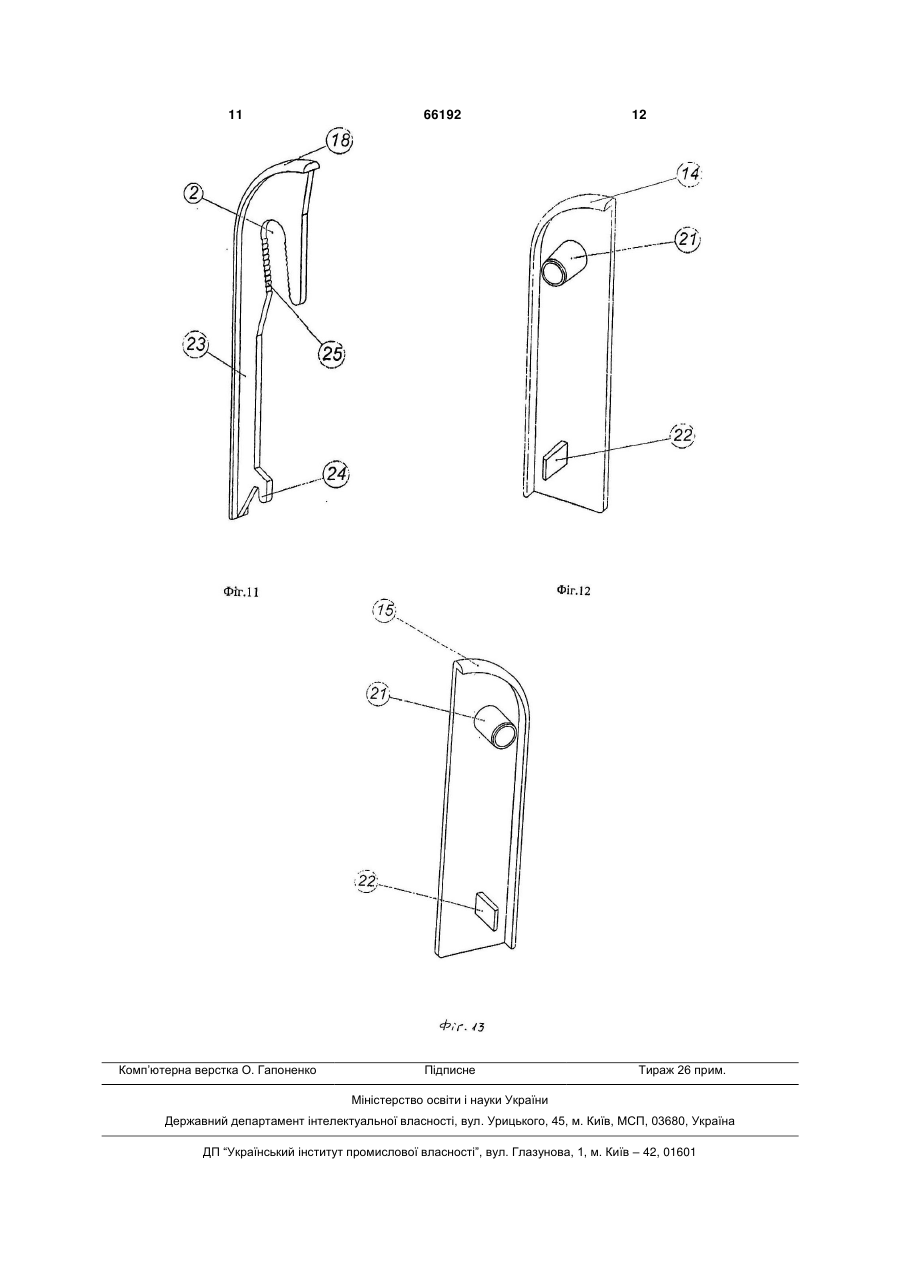

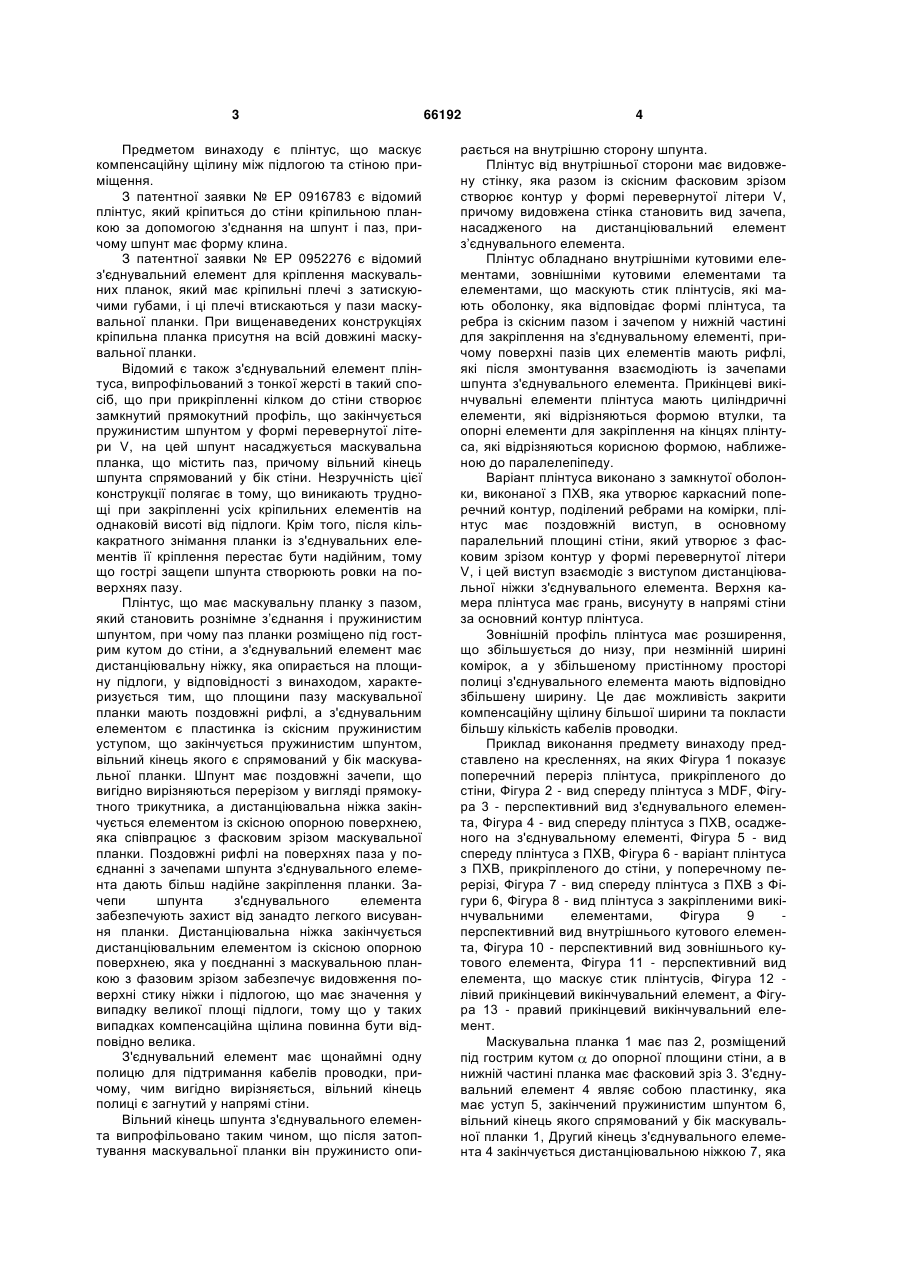

1. Плінтус з викінчувальними елементами, що має маскувальну планку з пазом, який утворює рознімне з'єднання з пружинистим шпунтом, причому паз плінтуса розміщений під гострим кутом до стіни, а з'єднувальний елемент має дистанціювальну ніжку, що опирається на площину підлоги, який відрізняється тим, що поверхні паза (2) маскувальної планки, які взаємодіють із шпунтом з'єднувального елемента (6), мають поздовжні рифлі (25), а з'єднувальний елемент (4) являє собою пластинку із скісним пружинистим уступом (5), що закінчується пружинистим шпунтом (6), вільний кінець якого спрямований у бік маскувальної планки, і цей шпунт має поздовжні зачепи (8), що вигідно відрізняються перерізом у вигляді прямокутного трикутника, а дистанціювальна ніжка (7) закінчується елементом (20) із скісною опорною поверхнею, що взаємодіє із фасковим зрізом маскувальної планки (1). 2. Плінтус за п. 1, який відрізняється тим, що з'єднувальний елемент (4) має щонайменше одну полицю (9) для підтримування кабелів проводки (12), причому вільний кінець (10) полиці загнутий у напрямку стіни. 2 (19) 1 3 Предметом винаходу є плінтус, що маскує компенсаційну щілину між підлогою та стіною приміщення. З патентної заявки № ЕР 0916783 є відомий плінтус, який кріпиться до стіни кріпильною планкою за допомогою з'єднання на шпунт і паз, причому шпунт має форму клина. З патентної заявки № ЕР 0952276 є відомий з'єднувальний елемент для кріплення маскувальних планок, який має кріпильні плечі з затискуючими губами, і ці плечі втискаються у пази маскувальної планки. При вищенаведених конструкціях кріпильна планка присутня на всій довжині маскувальної планки. Відомий є також з'єднувальний елемент плінтуса, випрофільований з тонкої жерсті в такий спосіб, що при прикріпленні кілком до стіни створює замкнутий прямокутний профіль, що закінчується пружинистим шпунтом у формі перевернутої літери V, на цей шпунт насаджується маскувальна планка, що містить паз, причому вільний кінець шпунта спрямований у бік стіни. Незручність цієї конструкції полягає в тому, що виникають труднощі при закріпленні усіх кріпильних елементів на однаковій висоті від підлоги. Крім того, після кількакратного знімання планки із з'єднувальних елементів її кріплення перестає бути надійним, тому що гострі защепи шпунта створюють ровки на поверхнях пазу. Плінтус, що має маскувальну планку з пазом, який становить рознімне з’єднання і пружинистим шпунтом, при чому паз планки розміщено під гострим кутом до стіни, а з'єднувальний елемент має дистанціювальну ніжку, яка опирається на площину підлоги, у відповідності з винаходом, характеризується тим, що площини пазу маскувальної планки мають поздовжні рифлі, а з'єднувальним елементом є пластинка із скісним пружинистим уступом, що закінчується пружинистим шпунтом, вільний кінець якого є спрямований у бік маскувальної планки. Шпунт має поздовжні зачепи, що вигідно вирізняються перерізом у вигляді прямокутного трикутника, а дистанціювальна ніжка закінчується елементом із скісною опорною поверхнею, яка співпрацює з фасковим зрізом маскувальної планки. Поздовжні рифлі на поверхнях паза у поєднанні з зачепами шпунта з'єднувального елемента дають більш надійне закріплення планки. Зачепи шпунта з'єднувального елемента забезпечують захист від занадто легкого висування планки. Дистанціювальна ніжка закінчується дистанціювальним елементом із скісною опорною поверхнею, яка у поєднанні з маскувальною планкою з фазовим зрізом забезпечує видовження поверхні стику ніжки і підлогою, що має значення у випадку великої площі підлоги, тому що у таких випадках компенсаційна щілина повинна бути відповідно велика. З'єднувальний елемент має щонаймні одну полицю для підтримання кабелів проводки, причому, чим вигідно вирізняється, вільний кінець полиці є загнутий у напрямі стіни. Вільний кінець шпунта з'єднувального елемента випрофільовано таким чином, що після затоптування маскувальної планки він пружинисто опи 66192 4 рається на внутрішню сторону шпунта. Плінтус від внутрішньої сторони має видовжену стінку, яка разом із скісним фасковим зрізом створює контур у формі перевернутої літери V, причому видовжена стінка становить вид зачепа, насадженого на дистанціювальний елемент з’єднувального елемента. Плінтус обладнано внутрішніми кутовими елементами, зовнішніми кутовими елементами та елементами, що маскують стик плінтусів, які мають оболонку, яка відповідає формі плінтуса, та peбpa із скісним пазом і зачепом у нижній частині для закріплення на з'єднувальному елементі, причому поверхні пазів цих елементів мають рифлі, які після змонтування взаємодіють із зачепами шпунта з'єднувального елемента. Прикінцеві викінчувальні елементи плінтуса мають циліндричні елементи, які відрізняються формою втулки, та опорні елементи для закріплення на кінцях плінтуса, які відрізняються корисною формою, наближеною до паралелепіпеду. Варіант плінтуса виконано з замкнутої оболонки, виконаної з ПХВ, яка утворює каркасний поперечний контур, поділений ребрами на комірки, плінтус має поздовжній виступ, в основному паралельний площині стіни, який утворює з фасковим зрізом контур у формі перевернутої літери V, і цей виступ взаємодіє з виступом дистанціювальної ніжки з'єднувального елемента. Верхня камера плінтуса має грань, висунуту в напрямі стіни за основний контур плінтуса. Зовнішній профіль плінтуса має розширення, що збільшується до низу, при незмінній ширині комірок, а у збільшеному пристінному просторі полиці з'єднувального елемента мають відповідно збільшену ширину. Це дає можливість закрити компенсаційну щілину більшої ширини та покласти більшу кількість кабелів проводки. Приклад виконання предмету винаходу представлено на кресленнях, на яких Фігура 1 показує поперечний переріз плінтуса, прикріпленого до стіни, Фігура 2 - вид спереду плінтуса з MDF, Фігура 3 - перспективний вид з'єднувального елемента, Фігура 4 - вид спереду плінтуса з ПХВ, осадженого на з'єднувальному елементі, Фігура 5 - вид спереду плінтуса з ПХВ, Фігура 6 - варіант плінтуса з ПХВ, прикріпленого до стіни, у поперечному перерізі, Фігура 7 - вид спереду плінтуса з ПХВ з Фігури 6, Фігура 8 - вид плінтуса з закріпленими викінчувальними елементами, Фігура 9 перспективний вид внутрішнього кутового елемента, Фігура 10 - перспективний вид зовнішнього кутового елемента, Фігура 11 - перспективний вид елемента, що маскує стик плінтусів, Фігура 12 лівий прикінцевий викінчувальний елемент, а Фігура 13 - правий прикінцевий викінчувальний елемент. Маскувальна планка 1 має паз 2, розміщений під гострим кутом до опорної площини стіни, а в нижній частині планка має фасковий зріз 3. З'єднувальний елемент 4 являє собою пластинку, яка має уступ 5, закінчений пружинистим шпунтом 6, вільний кінець якого спрямований у бік маскувальної планки 1, Другий кінець з'єднувального елемента 4 закінчується дистанціювальною ніжкою 7, яка 5 66192 6 при монтажі плінтуса опирається на площину підВаріант плінтуса, виконаний з ПХВ, складаєтьлоги. Ніжка значно спрощує монтаж з'єднувальних ся з замкнутої оболонки, внутрішня стінка якої виелементів на однаковій висоті від підлоги. Ніжка довжена за фазовий опорний зріз 3, створюючи з закінчується дистанціювальним елементом 20 із ним контур у формі перевернутої літери V, і станоскісною опорною поверхнею 11, яка взаємодіє з вить вид зачепа 19, насадженого на дистанціювафасковим зрізом 3 маскувальної планки 1. Фаскольний елемент 20 з’еднувального елемента 4. вий зріз 3 дає можливість видовження дистанціюКінцеві викінчувальні елементи 14, 15 плінтуса вальну ніжки, що є особливо важливим для правимають циліндричні елементи 21, які відрізняються льного монтажу, особливо у приміщеннях з формою втулки, та опорні елементи 22, які відрізвеликою площею підлоги, в яких виникає необхідняються корисною формою, наближеною до параність запевнити відповідно велику компенсаційну лелепіпеду, для закріплення на кінцях плінтуса. щілину. Поверхні пружинистого шпунта з'єднуваКінцеві елементи є дзеркальним відображенням льного елемента 4 мають поздовжні зачепи 8 з один другого. Кутові внутрішні елементи 17, кутові перерізом трикутника, які запобігають занадто легзовнішні елементи 16 та елементи, що маскують кому висуванню планки. З'єднувальний елемент стик плінтусів 18 мають оболонки, що відповідають має полиці 9, які закінчуються вільним кінцем 10, формі плінтуса, і ребра 23 із скісним пазом 2 і зазагнутим у напрямку стіни. Полиці спрощують прочепом 24 у нижній частині для закріплення на з'єдкладення проводів 12 кабелів проводки у просторі нувальному елементі 4, причому поверхні паза за маскувальною планкою. Вільний кінець 13 шпумають рифлі 25, які після змонтування взаємодінта 6 є випрофільований таким чином, що після ють з зачепами 8 шпунта з’єднувального елемента замонтування маскувальної планки 1 пружинисто 4. Маскувальну планку створено з закритої оболоопирається на внутрішню поверхню шпунта. З'єднки 26, виконаної з ПХВ (Фігура 4, Фігура 5, Фігура нувальний елемент має два отвори для кріплення 6, Фігура 7), вона має поперечний каркасний кондо стіни, причому вистачить закріпити його одним тур, переділений ребрами 27 на комірки 28, 29, 30, кілком. Другий отвір використовується для перес31. Верхня комірка 31 має грань 32, висунуту у тавлення з'єднувального елементів інше місце у напрямку стіни поза основний контур планки. Таке випадку, якщо кількакратне знімання планки із сформування верхньої комірки призводить до того, з'єднувальних елементів призведе до значного що маскувальна планка має лінійний контакт із розширення пазу маскувальної планки. Це явище стіною та щільно прилягає до неї навіть у випадку, спостерігається особливо у випадку, якщо маскуколи стіна є нерівною. Сформування зовнішнього вальну планку виконано з MDF. профілю планки в такий спосіб, що вона має розПлінтус і мас кінцеві викінчувальні елементи ширення, яке збільшується до низу (Фігура 6, Фігу14, 15, зовнішній кутник 16, внутрішній кутник 17 та ра 7), при незмінній ширині комірок 28, 29 дає моелемент, що маскує стик плінтусів 18. Плінтус 1 жливість з монтувати у збільшеному пристінному осаджується на з'єднувальному елементі 4, прикпросторі з'єднувальний елемент 4 з відповідно ріпленому до стіни за відомим методом за допомозбільшеною шириною ніжки 7 і полиць 9 та прогою розпорних кілків. класти більшу кількість кабелів проводки 12. 7 66192 8 9 66192 10 11 Комп’ютерна верстка О. Гапоненко 66192 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
