Плінтус

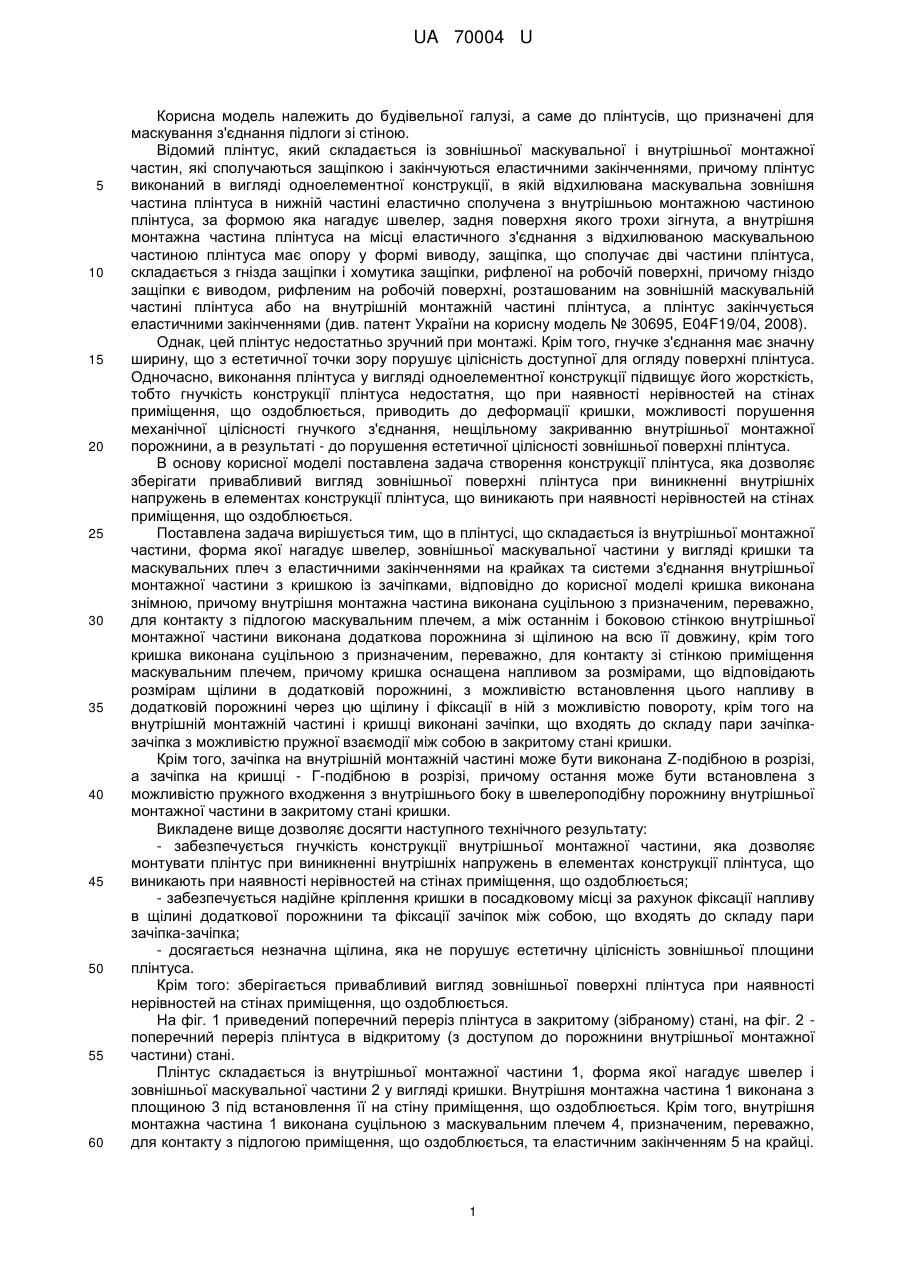

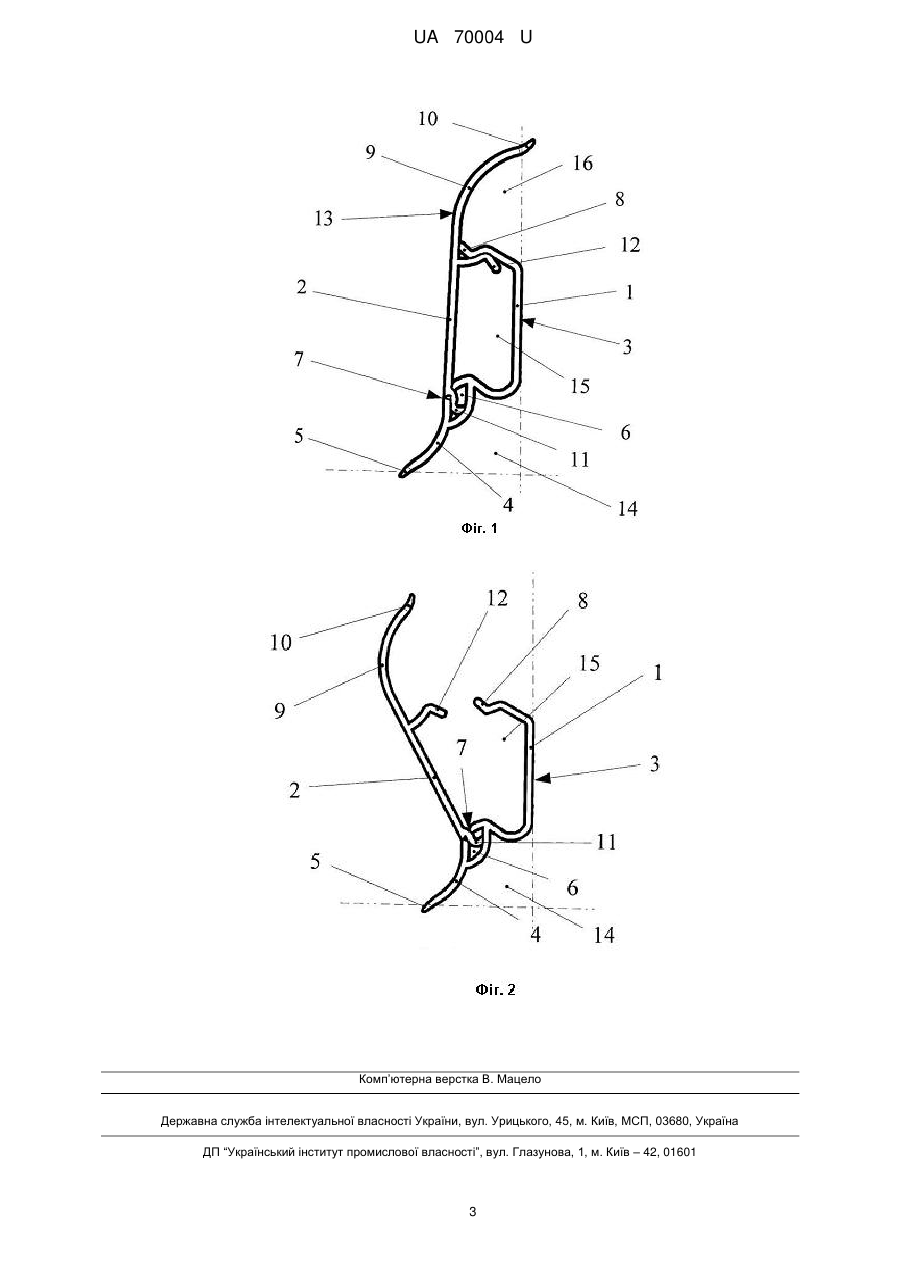

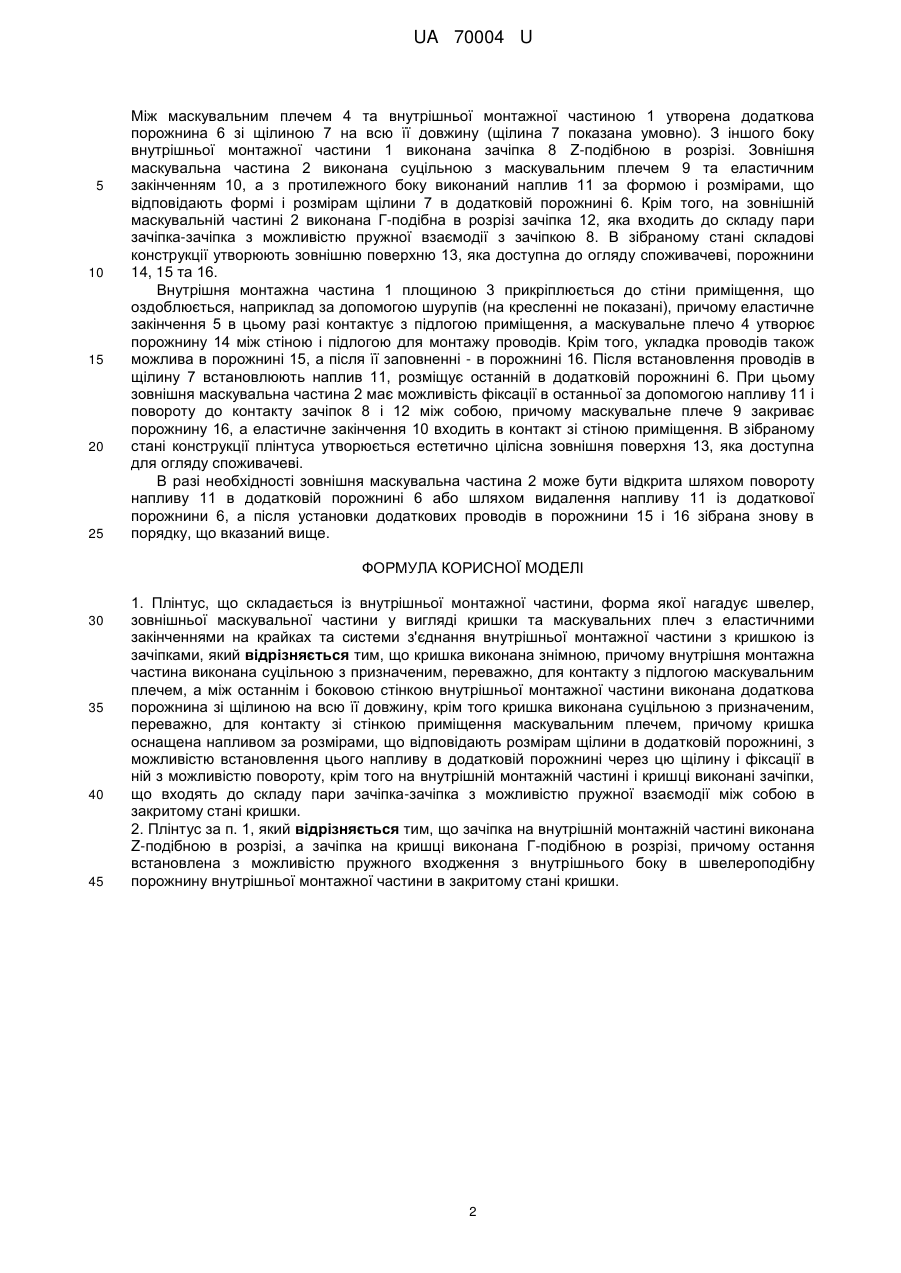

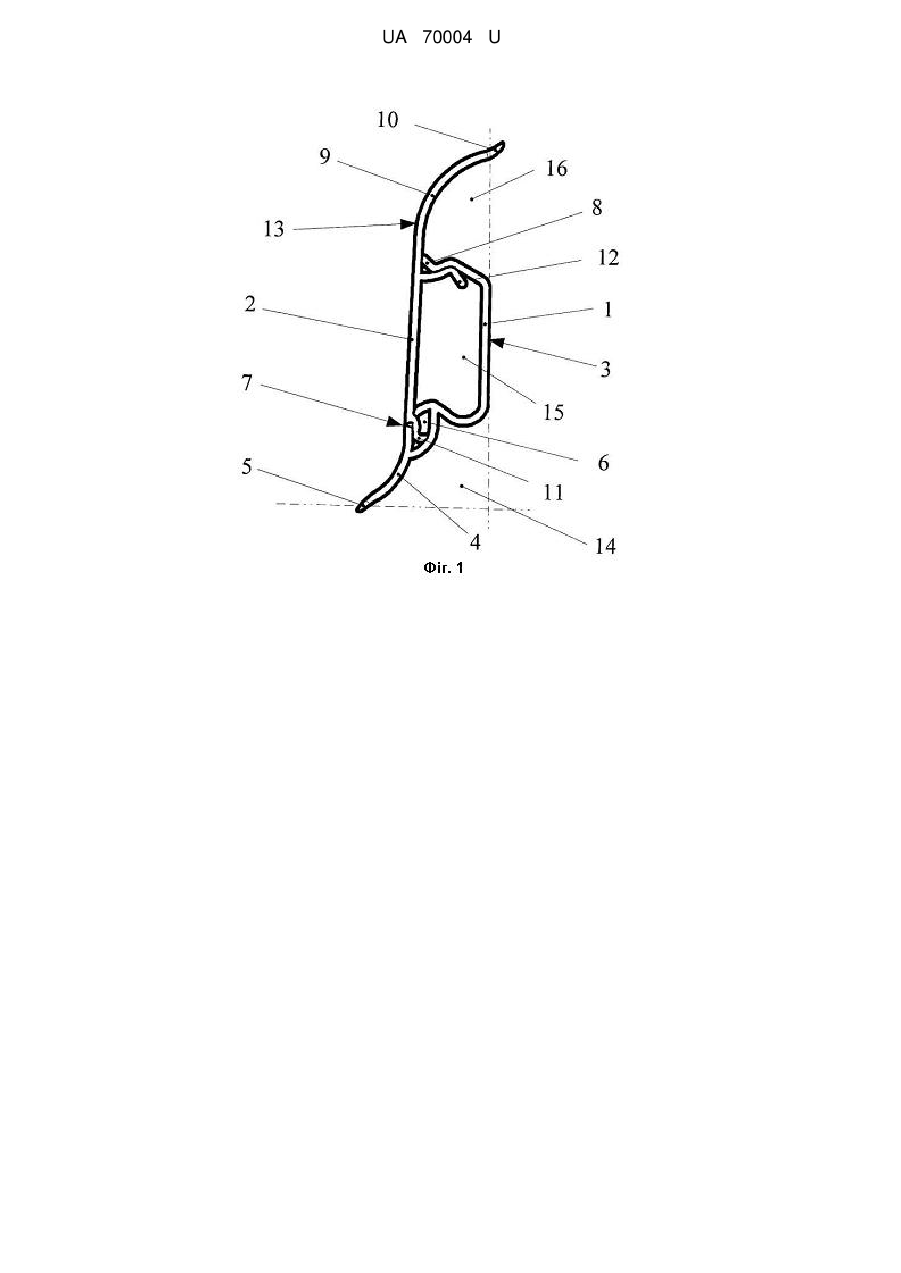

Реферат: UA 70004 U UA 70004 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівельної галузі, а саме до плінтусів, що призначені для маскування з'єднання підлоги зі стіною. Відомий плінтус, який складається із зовнішньої маскувальної і внутрішньої монтажної частин, які сполучаються защіпкою і закінчуються еластичними закінченнями, причому плінтус виконаний в вигляді одноелементної конструкції, в якій відхилювана маскувальна зовнішня частина плінтуса в нижній частині еластично сполучена з внутрішньою монтажною частиною плінтуса, за формою яка нагадує швелер, задня поверхня якого трохи зігнута, а внутрішня монтажна частина плінтуса на місці еластичного з'єднання з відхилюваною маскувальною частиною плінтуса має опору у формі виводу, защіпка, що сполучає дві частини плінтуса, складається з гнізда защіпки і хомутика защіпки, рифленої на робочій поверхні, причому гніздо защіпки є виводом, рифленим на робочій поверхні, розташованим на зовнішній маскувальній частині плінтуса або на внутрішній монтажній частині плінтуса, а плінтус закінчується еластичними закінченнями (див. патент України на корисну модель № 30695, E04F19/04, 2008). Однак, цей плінтус недостатньо зручний при монтажі. Крім того, гнучке з'єднання має значну ширину, що з естетичної точки зору порушує цілісність доступної для огляду поверхні плінтуса. Одночасно, виконання плінтуса у вигляді одноелементної конструкції підвищує його жорсткість, тобто гнучкість конструкції плінтуса недостатня, що при наявності нерівностей на стінах приміщення, що оздоблюється, приводить до деформації кришки, можливості порушення механічної цілісності гнучкого з'єднання, нещільному закриванню внутрішньої монтажної порожнини, а в результаті - до порушення естетичної цілісності зовнішньої поверхні плінтуса. В основу корисної моделі поставлена задача створення конструкції плінтуса, яка дозволяє зберігати привабливий вигляд зовнішньої поверхні плінтуса при виникненні внутрішніх напружень в елементах конструкції плінтуса, що виникають при наявності нерівностей на стінах приміщення, що оздоблюється. Поставлена задача вирішується тим, що в плінтусі, що складається із внутрішньої монтажної частини, форма якої нагадує швелер, зовнішньої маскувальної частини у вигляді кришки та маскувальних плеч з еластичними закінченнями на крайках та системи з'єднання внутрішньої монтажної частини з кришкою із зачіпками, відповідно до корисної моделі кришка виконана знімною, причому внутрішня монтажна частина виконана суцільною з призначеним, переважно, для контакту з підлогою маскувальним плечем, а між останнім і боковою стінкою внутрішньої монтажної частини виконана додаткова порожнина зі щілиною на всю її довжину, крім того кришка виконана суцільною з призначеним, переважно, для контакту зі стінкою приміщення маскувальним плечем, причому кришка оснащена напливом за розмірами, що відповідають розмірам щілини в додатковій порожнині, з можливістю встановлення цього напливу в додатковій порожнині через цю щілину і фіксації в ній з можливістю повороту, крім того на внутрішній монтажній частині і кришці виконані зачіпки, що входять до складу пари зачіпказачіпка з можливістю пружної взаємодії між собою в закритому стані кришки. Крім того, зачіпка на внутрішній монтажній частині може бути виконана Z-подібною в розрізі, а зачіпка на кришці - Г-подібною в розрізі, причому остання може бути встановлена з можливістю пружного входження з внутрішнього боку в швелероподібну порожнину внутрішньої монтажної частини в закритому стані кришки. Викладене вище дозволяє досягти наступного технічного результату: - забезпечується гнучкість конструкції внутрішньої монтажної частини, яка дозволяє монтувати плінтус при виникненні внутрішніх напружень в елементах конструкції плінтуса, що виникають при наявності нерівностей на стінах приміщення, що оздоблюється; - забезпечується надійне кріплення кришки в посадковому місці за рахунок фіксації напливу в щілині додаткової порожнини та фіксації зачіпок між собою, що входять до складу пари зачіпка-зачіпка; - досягається незначна щілина, яка не порушує естетичну цілісність зовнішньої площини плінтуса. Крім того: зберігається привабливий вигляд зовнішньої поверхні плінтуса при наявності нерівностей на стінах приміщення, що оздоблюється. На фіг. 1 приведений поперечний переріз плінтуса в закритому (зібраному) стані, на фіг. 2 поперечний переріз плінтуса в відкритому (з доступом до порожнини внутрішньої монтажної частини) стані. Плінтус складається із внутрішньої монтажної частини 1, форма якої нагадує швелер і зовнішньої маскувальної частини 2 у вигляді кришки. Внутрішня монтажна частина 1 виконана з площиною 3 під встановлення її на стіну приміщення, що оздоблюється. Крім того, внутрішня монтажна частина 1 виконана суцільною з маскувальним плечем 4, призначеним, переважно, для контакту з підлогою приміщення, що оздоблюється, та еластичним закінченням 5 на крайці. 1 UA 70004 U 5 10 15 20 25 Між маскувальним плечем 4 та внутрішньої монтажної частиною 1 утворена додаткова порожнина 6 зі щілиною 7 на всю її довжину (щілина 7 показана умовно). З іншого боку внутрішньої монтажної частини 1 виконана зачіпка 8 Z-подібною в розрізі. Зовнішня маскувальна частина 2 виконана суцільною з маскувальним плечем 9 та еластичним закінченням 10, а з протилежного боку виконаний наплив 11 за формою і розмірами, що відповідають формі і розмірам щілини 7 в додатковій порожнині 6. Крім того, на зовнішній маскувальній частині 2 виконана Г-подібна в розрізі зачіпка 12, яка входить до складу пари зачіпка-зачіпка з можливістю пружної взаємодії з зачіпкою 8. В зібраному стані складові конструкції утворюють зовнішню поверхню 13, яка доступна до огляду споживачеві, порожнини 14, 15 та 16. Внутрішня монтажна частина 1 площиною 3 прикріплюється до стіни приміщення, що оздоблюється, наприклад за допомогою шурупів (на кресленні не показані), причому еластичне закінчення 5 в цьому разі контактує з підлогою приміщення, а маскувальне плечо 4 утворює порожнину 14 між стіною і підлогою для монтажу проводів. Крім того, укладка проводів також можлива в порожнині 15, а після її заповненні - в порожнині 16. Після встановлення проводів в щілину 7 встановлюють наплив 11, розміщує останній в додатковій порожнині 6. При цьому зовнішня маскувальна частина 2 має можливість фіксації в останньої за допомогою напливу 11 і повороту до контакту зачіпок 8 і 12 між собою, причому маскувальне плече 9 закриває порожнину 16, а еластичне закінчення 10 входить в контакт зі стіною приміщення. В зібраному стані конструкції плінтуса утворюється естетично цілісна зовнішня поверхня 13, яка доступна для огляду споживачеві. В разі необхідності зовнішня маскувальна частина 2 може бути відкрита шляхом повороту напливу 11 в додатковій порожнині 6 або шляхом видалення напливу 11 із додаткової порожнини 6, а після установки додаткових проводів в порожнини 15 і 16 зібрана знову в порядку, що вказаний вище. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 1. Плінтус, що складається із внутрішньої монтажної частини, форма якої нагадує швелер, зовнішньої маскувальної частини у вигляді кришки та маскувальних плеч з еластичними закінченнями на крайках та системи з'єднання внутрішньої монтажної частини з кришкою із зачіпками, який відрізняється тим, що кришка виконана знімною, причому внутрішня монтажна частина виконана суцільною з призначеним, переважно, для контакту з підлогою маскувальним плечем, а між останнім і боковою стінкою внутрішньої монтажної частини виконана додаткова порожнина зі щілиною на всю її довжину, крім того кришка виконана суцільною з призначеним, переважно, для контакту зі стінкою приміщення маскувальним плечем, причому кришка оснащена напливом за розмірами, що відповідають розмірам щілини в додатковій порожнині, з можливістю встановлення цього напливу в додатковій порожнині через цю щілину і фіксації в ній з можливістю повороту, крім того на внутрішній монтажній частині і кришці виконані зачіпки, що входять до складу пари зачіпка-зачіпка з можливістю пружної взаємодії між собою в закритому стані кришки. 2. Плінтус за п. 1, який відрізняється тим, що зачіпка на внутрішній монтажній частині виконана Z-подібною в розрізі, а зачіпка на кришці виконана Г-подібною в розрізі, причому остання встановлена з можливістю пружного входження з внутрішнього боку в швелероподібну порожнину внутрішньої монтажної частини в закритому стані кришки. 2 UA 70004 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
