Механізм відключення редуктора гірничого комбайна

Номер патенту: 109204

Опубліковано: 27.07.2015

Автори: Чуванков Віктор Юрійович, Панков Дмитро Іванович

Є ще 2 сторінки.

Дивитися все сторінки або завантажити PDF файл.

Формула / Реферат

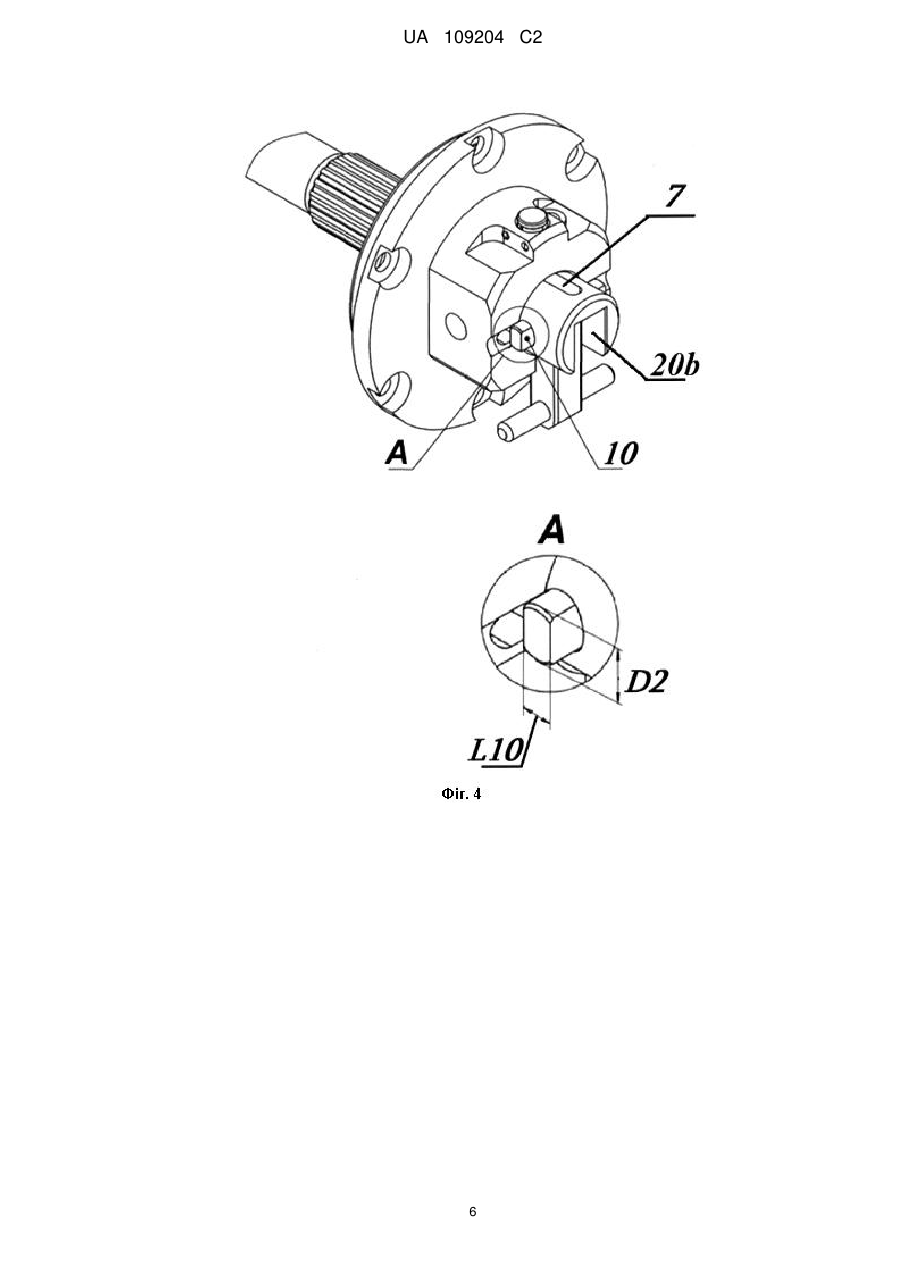

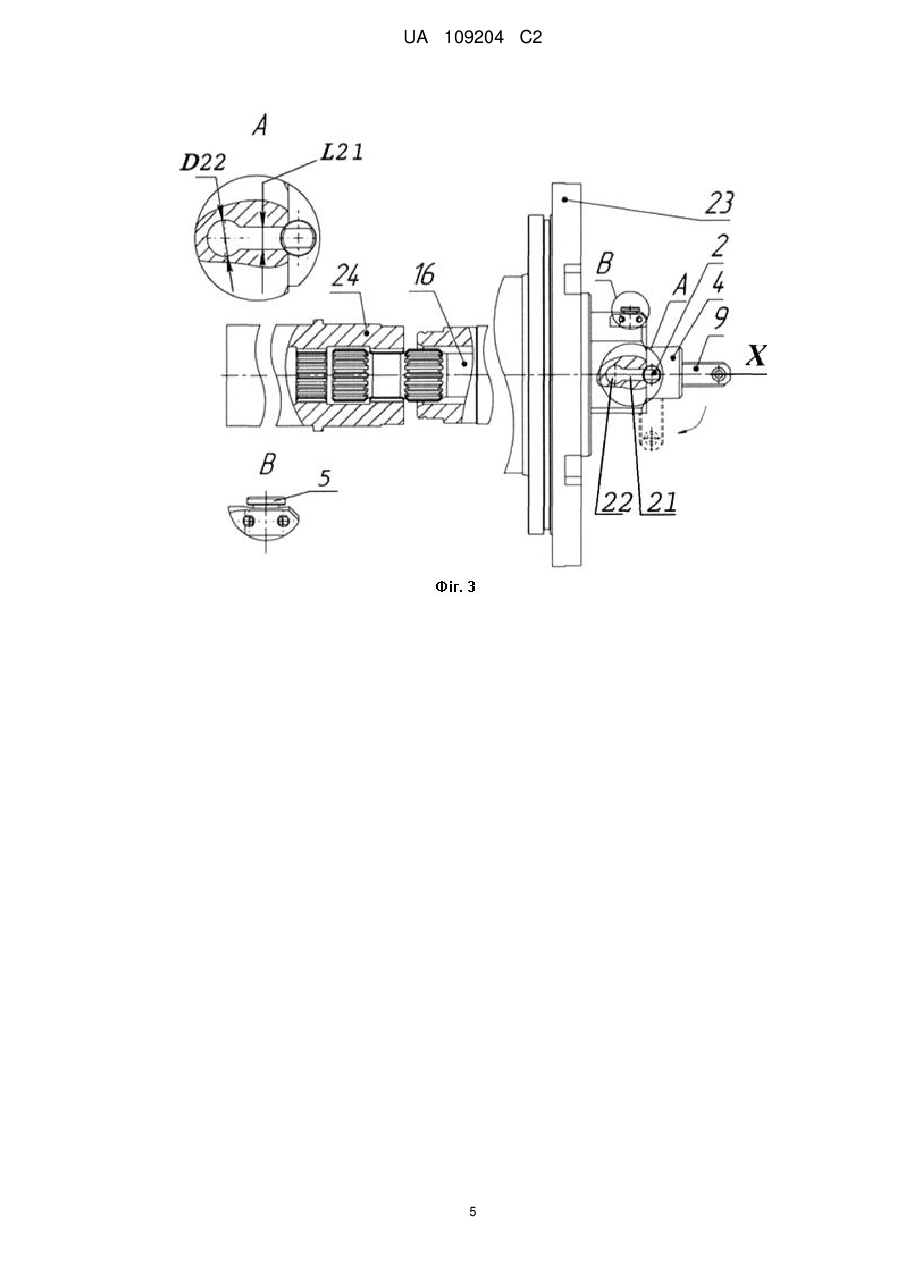

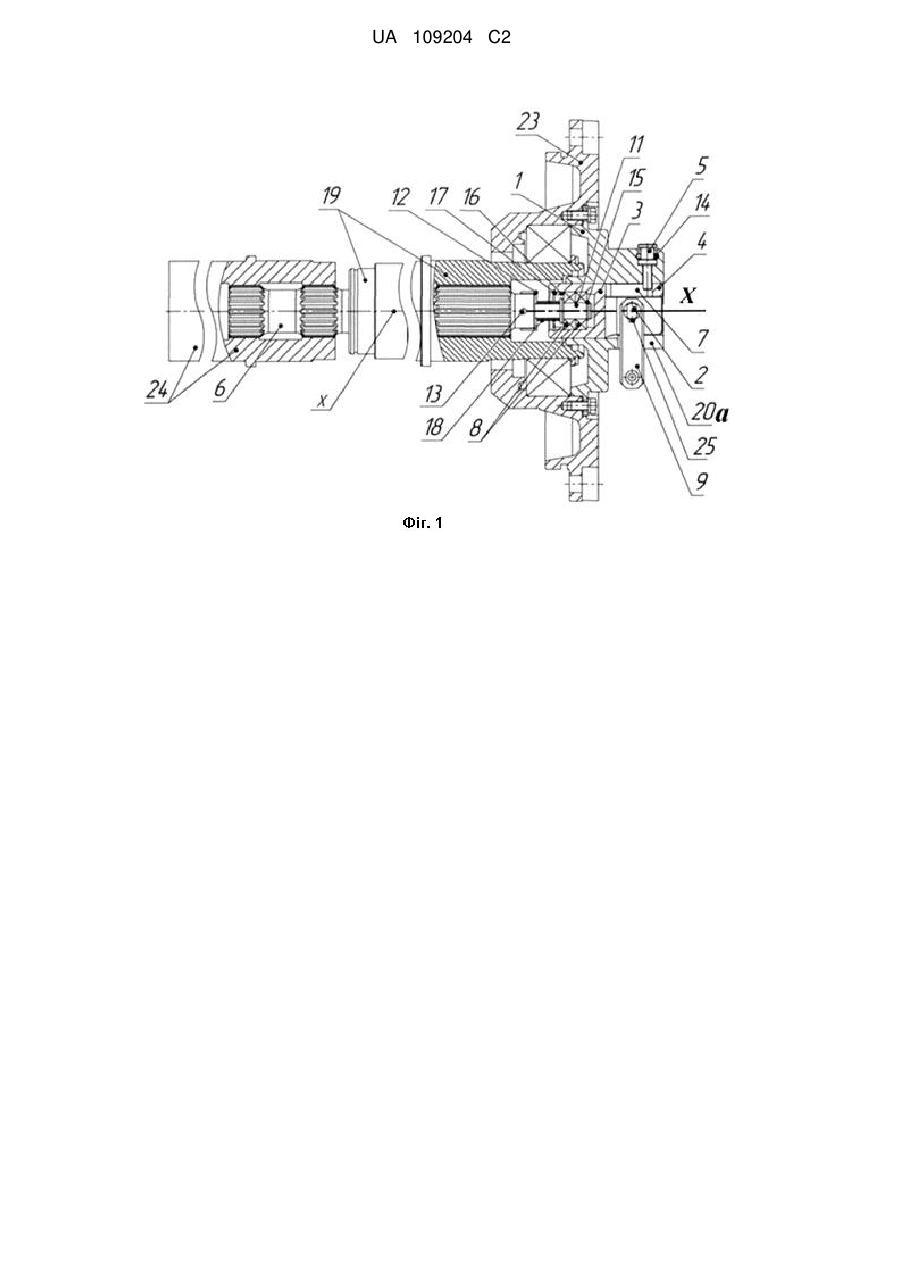

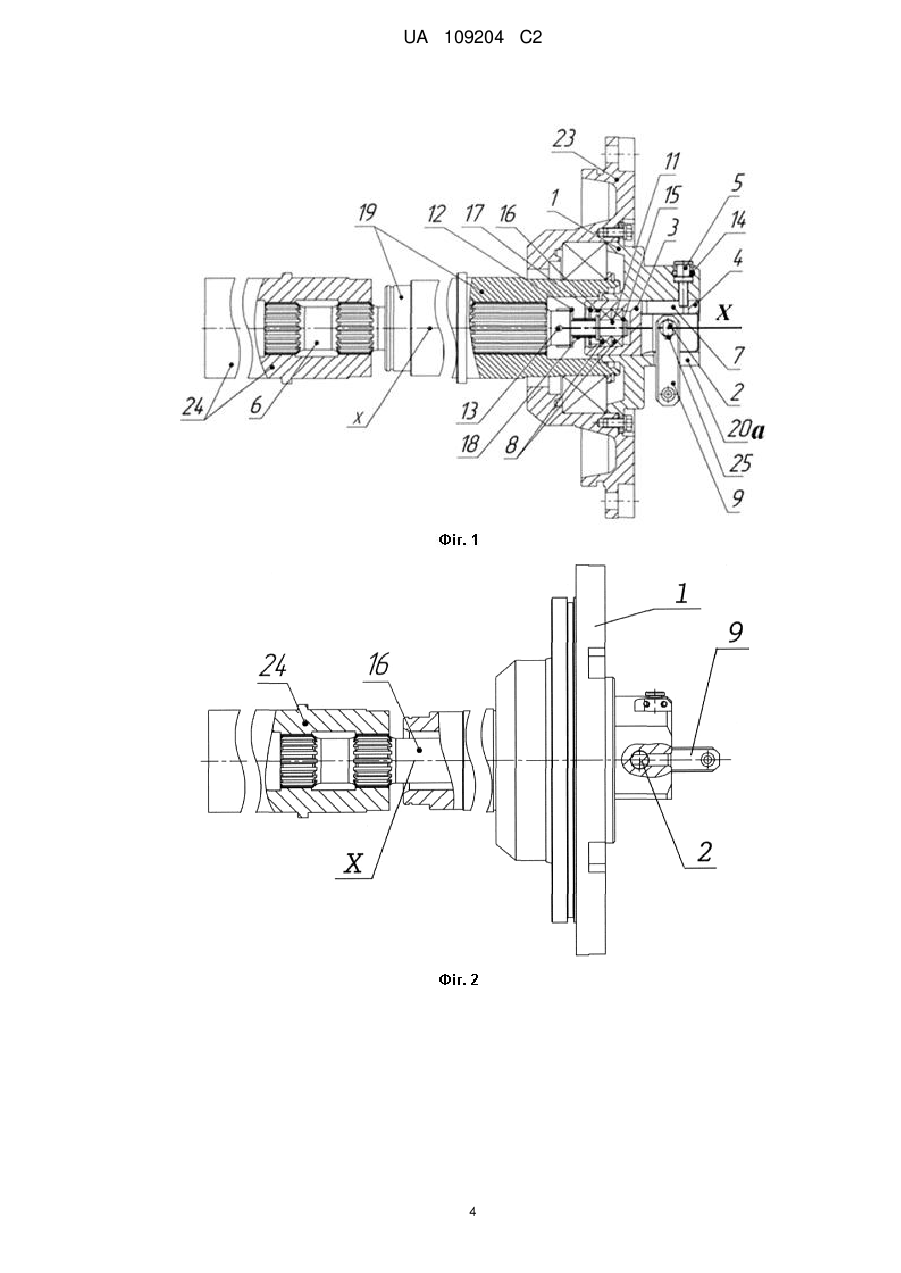

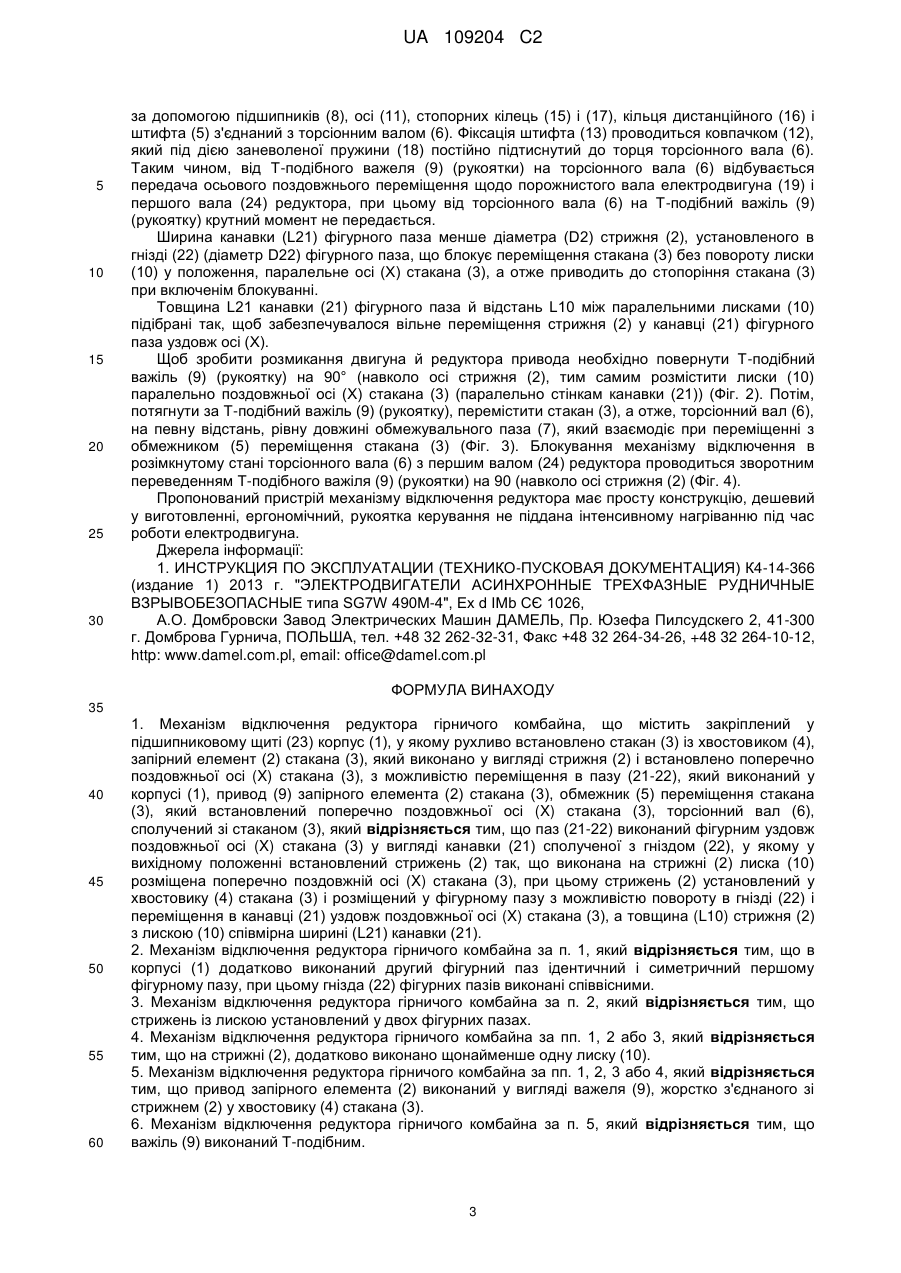

1. Механізм відключення редуктора гірничого комбайна, що містить закріплений у підшипниковому щиті (23) корпус (1), у якому рухливо встановлено стакан (3) із хвостовиком (4), запірний елемент (2) стакана (3), який виконано у вигляді стрижня (2) і встановлено поперечно поздовжньої осі (X) стакана (3), з можливістю переміщення в пазу (21-22), який виконаний у корпусі (1), привод (9) запірного елемента (2) стакана (3), обмежник (5) переміщення стакана (3), який встановлений поперечно поздовжньої осі (X) стакана (3), торсіонний вал (6), сполучений зі стаканом (3), який відрізняється тим, що паз (21-22) виконаний фігурним уздовж поздовжньої осі (X) стакана (3) у вигляді канавки (21) сполученої з гніздом (22), у якому у вихідному положенні встановлений стрижень (2) так, що виконана на стрижні (2) лиска (10) розміщена поперечно поздовжньої осі (X) стакана (3), при цьому стрижень (2) установлений у хвостовику (4) стакана (3) і розміщений у фігурному пазу з можливістю повороту в гнізді (22) і переміщення в канавці (21) уздовж поздовжньої осі (X) стакана (3), а товщина (L10) стрижня (2) з лискою (10) співмірна ширині (L21) канавки (21).

2. Механізм відключення редуктора гірничого комбайна за п. 1, який відрізняється тим, що в корпусі (1) додатково виконаний другий фігурний паз ідентичний і симетричний першому фігурному пазу, при цьому гнізда (22) фігурних пазів виконані співвісними.

3. Механізм відключення редуктора гірничого комбайна за п. 2, який відрізняється тим, що стрижень із лискою установлений у двох фігурних пазах.

4. Механізм відключення редуктора гірничого комбайна за пп. 1, 2 або 3, який відрізняється тим, що на стрижні (2), додатково виконано щонайменше одну лиску (10).

5. Механізм відключення редуктора гірничого комбайна за пп. 1, 2, 3 або 4, який відрізняється тим, що привод запірного елемента (2) виконаний у вигляді важеля (9), жорстко з'єднаного зі стрижнем (2) у хвостовику (4) стакана (3).

6. Механізм відключення редуктора гірничого комбайна за п. 5, який відрізняється тим, що важіль (9) виконаний Т-подібним.

Текст

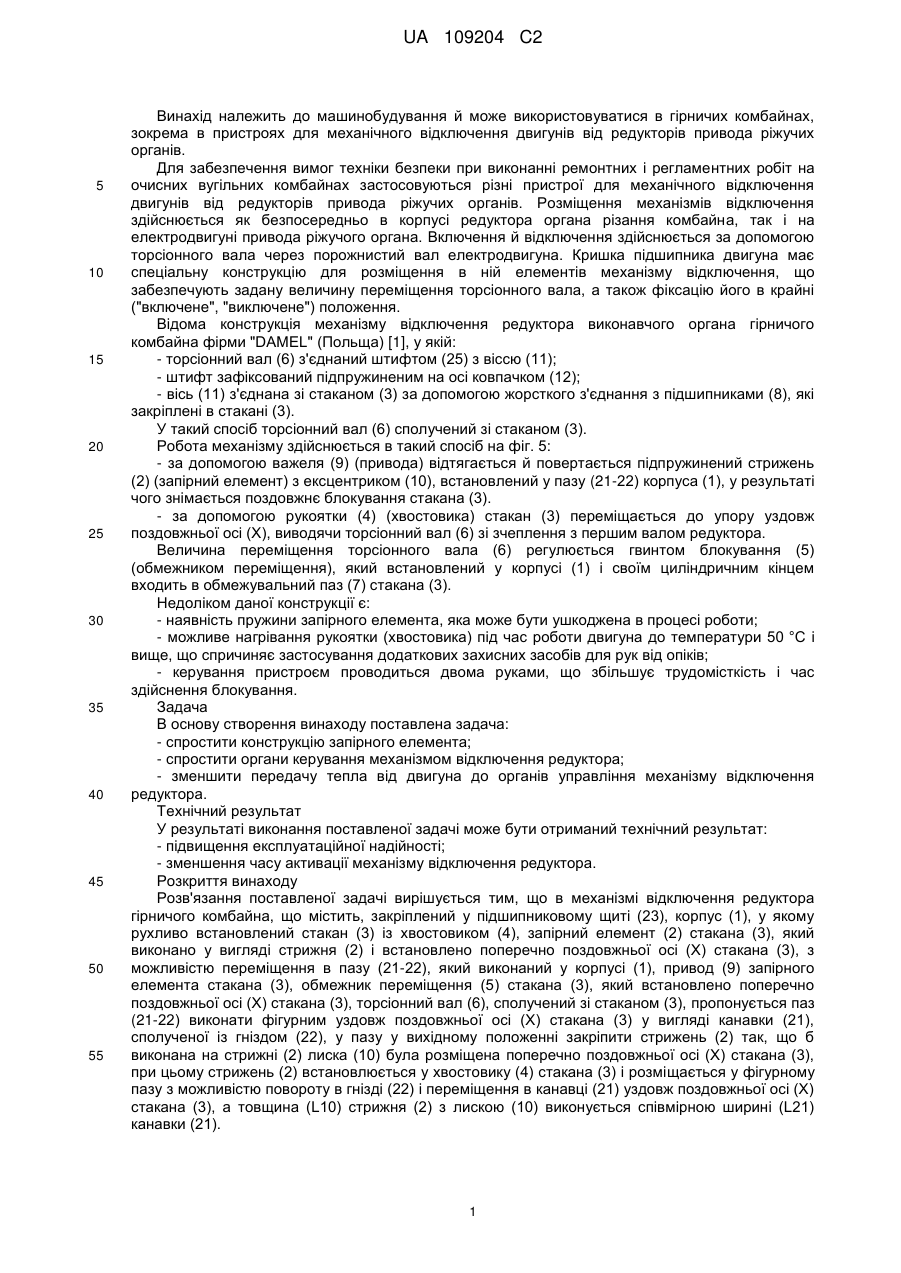

Реферат: Механізм відключення двигуна від редуктора привода ріжучих органів виконано з пазом (21-22) фігурним уздовж поздовжньої осі (X) стакана (3) у вигляді канавки (21), сполученої із гніздом (22). У пазу у вихідному положенні закріплено стрижень (2) так, щоб виконана на стрижні (2) лиска (10) була розміщена поперечно поздовжній осі (X) стакана (3). При цьому стрижень (2) встановлюється у хвостовику (4) стакана (3) і розміщується у фігурному пазу з можливістю повороту в гнізді (22) і переміщення в канавці (21) уздовж поздовжньої осі (X) стакана (3), а товщина (L10) стрижня (2) з лискою (10) виконується співмірною ширині (L21) канавки (21). Технічний результат: підвищення експлуатаційної надійності та зменшення часу активації механізму відключення редуктора. UA 109204 C2 (12) UA 109204 C2 UA 109204 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до машинобудування й може використовуватися в гірничих комбайнах, зокрема в пристроях для механічного відключення двигунів від редукторів привода ріжучих органів. Для забезпечення вимог техніки безпеки при виконанні ремонтних і регламентних робіт на очисних вугільних комбайнах застосовуються різні пристрої для механічного відключення двигунів від редукторів привода ріжучих органів. Розміщення механізмів відключення здійснюється як безпосередньо в корпусі редуктора органа різання комбайна, так і на електродвигуні привода ріжучого органа. Включення й відключення здійснюється за допомогою торсіонного вала через порожнистий вал електродвигуна. Кришка підшипника двигуна має спеціальну конструкцію для розміщення в ній елементів механізму відключення, що забезпечують задану величину переміщення торсіонного вала, а також фіксацію його в крайні ("включене", "виключене") положення. Відома конструкція механізму відключення редуктора виконавчого органа гірничого комбайна фірми "DAMEL" (Польща) [1], у якій: - торсіонний вал (6) з'єднаний штифтом (25) з віссю (11); - штифт зафіксований підпружиненим на осі ковпачком (12); - вісь (11) з'єднана зі стаканом (3) за допомогою жорсткого з'єднання з підшипниками (8), які закріплені в стакані (3). У такий спосіб торсіонний вал (6) сполучений зі стаканом (3). Робота механізму здійснюється в такий спосіб на фіг. 5: - за допомогою важеля (9) (привода) відтягається й повертається підпружинений стрижень (2) (запірний елемент) з ексцентриком (10), встановлений у пазу (21-22) корпуса (1), у результаті чого знімається поздовжнє блокування стакана (3). - за допомогою рукоятки (4) (хвостовика) стакан (3) переміщається до упору уздовж поздовжньої осі (X), виводячи торсіонний вал (6) зі зчеплення з першим валом редуктора. Величина переміщення торсіонного вала (6) регулюється гвинтом блокування (5) (обмежником переміщення), який встановлений у корпусі (1) і своїм циліндричним кінцем входить в обмежувальний паз (7) стакана (3). Недоліком даної конструкції є: - наявність пружини запірного елемента, яка може бути ушкоджена в процесі роботи; - можливе нагрівання рукоятки (хвостовика) під час роботи двигуна до температури 50 °C і вище, що спричиняє застосування додаткових захисних засобів для рук від опіків; - керування пристроєм проводиться двома руками, що збільшує трудомісткість і час здійснення блокування. Задача В основу створення винаходу поставлена задача: - спростити конструкцію запірного елемента; - спростити органи керування механізмом відключення редуктора; - зменшити передачу тепла від двигуна до органів управління механізму відключення редуктора. Технічний результат У результаті виконання поставленої задачі може бути отриманий технічний результат: - підвищення експлуатаційної надійності; - зменшення часу активації механізму відключення редуктора. Розкриття винаходу Розв'язання поставленої задачі вирішується тим, що в механізмі відключення редуктора гірничого комбайна, що містить, закріплений у підшипниковому щиті (23), корпус (1), у якому рухливо встановлений стакан (3) із хвостовиком (4), запірний елемент (2) стакана (3), який виконано у вигляді стрижня (2) і встановлено поперечно поздовжньої осі (X) стакана (3), з можливістю переміщення в пазу (21-22), який виконаний у корпусі (1), привод (9) запірного елемента стакана (3), обмежник переміщення (5) стакана (3), який встановлено поперечно поздовжньої осі (X) стакана (3), торсіонний вал (6), сполучений зі стаканом (3), пропонується паз (21-22) виконати фігурним уздовж поздовжньої осі (X) стакана (3) у вигляді канавки (21), сполученої із гніздом (22), у пазу у вихідному положенні закріпити стрижень (2) так, що б виконана на стрижні (2) лиска (10) була розміщена поперечно поздовжньої осі (X) стакана(3), при цьому стрижень (2) встановлюється у хвостовику (4) стакана (3) і розміщається у фігурному пазу з можливістю повороту в гнізді (22) і переміщення в канавці (21) уздовж поздовжньої осі (X) стакана (3), а товщина (L10) стрижня (2) з лискою (10) виконується співмірною ширині (L21) канавки (21). 1 UA 109204 C2 5 10 15 20 25 30 35 40 45 50 55 60 Перераховані вище істотні ознаки винаходу, відмінні від найближчого аналога, необхідні й достатні у всіх випадках, на які поширюється обсяг правової охорони винаходу. Крім того пропонується: - в корпусі (1) додатково виконати другий ідентичний і симетричний першому фігурний паз, при цьому гніздо першого паза виконати співвісним із гніздом другого паза; - стрижень (2) із лискою (10) встановити у двох фігурних пазах; - на стрижні (2), додатково виконати, щонайменше, одну лиску (10); - привод запірного елемента (2) виконати у вигляді важеля (9), жорстко з'єднаного зі стрижнем (2) усередині хвостовика (4) стакана (3); - важіль (9) виконати Т-подібним. При визначенні патентоспроможності технічного рішення було виявлено, що його ознаки явним чином не випливають з рівня техніки, що забезпечує пропонованому винаходу відповідність критерію "винахідницький рівень". Винахід пояснюється прикладом, виконання якого не є єдино можливим, але наочно демонструє можливість досягнення технічного результату запропонованою новою сукупністю істотних ознак. Суть винаходу представлена на кресленнях, де: - на фіг. 1 зображений поздовжній розріз механізму відключення редуктора у вихідному положенні запірного елемента у режимі включеного блокування торсіонного вала; - на фіг. 2 показаний механізм відключення редуктора в режимі відключеного блокування торсіонного вала; - на фіг. 3 показаний механізм відключення редуктора у відключеному положенні торсіонного вала від першого вала редуктора; - на фіг. 4 показаний механізм відключення редуктора у відключеному і заблокованому положенні торсіонного вала від першого вала редуктора; - на фіг. 5 показаний механізм відключення редуктора за найближчим аналогом. Короткий опис креслень Конструктивні елементи фігур 1, 2, 3 і 4 представлені як: 1 - корпус (кришка підшипника); 2 - стрижень (запірний елемент); 3 - стакан; 4 - хвостовик стакана (3); 5 - обмежник переміщення стакана (3); 6 - торсіонний вал; 7 - обмежувальний паз хвостовика (4); 8 - підшипник осі (11); 9 - привод запірного елемента у вигляді Т-подібного важеля; 10 - лиска; 11 - вісь; 12 - ковпачок (блокування штифта); 13 - штифт; 14 - фіксатор обмежника (5); 15 - стопорне кільце осі (11); 16 - кільце дистанційне; 17 - стопорне кільце підшипника (8); 18 - пружина; 19 - порожній вал електродвигуна; 20а - проріз корпуса (23); 20b - привідний паз хвостовика (4); 21 - канавка фігурного паза; 22 - гніздо фігурного паза; 23 - підшипниковий щит; 24 - перший вал редуктора; 25 - шпонка. Промислова застосовність Робота механізму відключення редуктора здійснюється в такий спосіб. При включеному блокуванні (Фіг. 1) хвостовик (4) стакана (3) перебуває усередині корпуса (1), який закріплений на підшипниковому щиті (23). Т-подібний важіль (9) (рукоятка), закріплений шпонкою (25) на стрижні (2), розміщений у привідному пазу хвостовика (20b) і виходить назовні через проріз (20а) корпуса (1) під кутом 90° до поздовжньої осі (X) стакана (3). При цьому стакан (3) співвісно, 2 UA 109204 C2 5 10 15 20 25 30 за допомогою підшипників (8), осі (11), стопорних кілець (15) і (17), кільця дистанційного (16) і штифта (5) з'єднаний з торсіонним валом (6). Фіксація штифта (13) проводиться ковпачком (12), який під дією заневоленої пружини (18) постійно підтиснутий до торця торсіонного вала (6). Таким чином, від Т-подібного важеля (9) (рукоятки) на торсіонного вала (6) відбувається передача осьового поздовжнього переміщення щодо порожнистого вала електродвигуна (19) і першого вала (24) редуктора, при цьому від торсіонного вала (6) на Т-подібний важіль (9) (рукоятку) крутний момент не передається. Ширина канавки (L21) фігурного паза менше діаметра (D2) стрижня (2), установленого в гнізді (22) (діаметр D22) фігурного паза, що блокує переміщення стакана (3) без повороту лиски (10) у положення, паралельне осі (X) стакана (3), а отже приводить до стопоріння стакана (3) при включенім блокуванні. Товщина L21 канавки (21) фігурного паза й відстань L10 між паралельними лисками (10) підібрані так, щоб забезпечувалося вільне переміщення стрижня (2) у канавці (21) фігурного паза уздовж осі (X). Щоб зробити розмикання двигуна й редуктора привода необхідно повернути Т-подібний важіль (9) (рукоятку) на 90° (навколо осі стрижня (2), тим самим розмістити лиски (10) паралельно поздовжньої осі (X) стакана (3) (паралельно стінкам канавки (21)) (Фіг. 2). Потім, потягнути за Т-подібний важіль (9) (рукоятку), перемістити стакан (3), а отже, торсіонний вал (6), на певну відстань, рівну довжині обмежувального паза (7), який взаємодіє при переміщенні з обмежником (5) переміщення стакана (3) (Фіг. 3). Блокування механізму відключення в розімкнутому стані торсіонного вала (6) з першим валом (24) редуктора проводиться зворотним переведенням Т-подібного важіля (9) (рукоятки) на 90 (навколо осі стрижня (2) (Фіг. 4). Пропонований пристрій механізму відключення редуктора має просту конструкцію, дешевий у виготовленні, ергономічний, рукоятка керування не піддана інтенсивному нагріванню під час роботи електродвигуна. Джерела інформації: 1. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ (ТЕХНИКО-ПУСКОВАЯ ДОКУМЕНТАЦИЯ) К4-14-366 (издание 1) 2013 г. "ЭЛЕКТРОДВИГАТЕЛИ АСИНХРОННЫЕ ТРЕХФАЗНЫЕ РУДНИЧНЫЕ ВЗРЫВОБЕЗОПАСНЫЕ типа SG7W 490М-4", Ex d IMb CЄ 1026, А.О. Домбровски Завод Электрических Машин ДАМЕЛЬ, Пр. Юзефа Пилсудскего 2, 41-300 г. Домброва Гурнича, ПОЛЬША, тел. +48 32 262-32-31, Факс +48 32 264-34-26, +48 32 264-10-12, http: www.damel.com.pl, email: office@damel.com.pl ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 60 1. Механізм відключення редуктора гірничого комбайна, що містить закріплений у підшипниковому щиті (23) корпус (1), у якому рухливо встановлено стакан (3) із хвостовиком (4), запірний елемент (2) стакана (3), який виконано у вигляді стрижня (2) і встановлено поперечно поздовжньої осі (X) стакана (3), з можливістю переміщення в пазу (21-22), який виконаний у корпусі (1), привод (9) запірного елемента (2) стакана (3), обмежник (5) переміщення стакана (3), який встановлений поперечно поздовжньої осі (X) стакана (3), торсіонний вал (6), сполучений зі стаканом (3), який відрізняється тим, що паз (21-22) виконаний фігурним уздовж поздовжньої осі (X) стакана (3) у вигляді канавки (21) сполученої з гніздом (22), у якому у вихідному положенні встановлений стрижень (2) так, що виконана на стрижні (2) лиска (10) розміщена поперечно поздовжній осі (X) стакана (3), при цьому стрижень (2) установлений у хвостовику (4) стакана (3) і розміщений у фігурному пазу з можливістю повороту в гнізді (22) і переміщення в канавці (21) уздовж поздовжньої осі (X) стакана (3), а товщина (L10) стрижня (2) з лискою (10) співмірна ширині (L21) канавки (21). 2. Механізм відключення редуктора гірничого комбайна за п. 1, який відрізняється тим, що в корпусі (1) додатково виконаний другий фігурний паз ідентичний і симетричний першому фігурному пазу, при цьому гнізда (22) фігурних пазів виконані співвісними. 3. Механізм відключення редуктора гірничого комбайна за п. 2, який відрізняється тим, що стрижень із лискою установлений у двох фігурних пазах. 4. Механізм відключення редуктора гірничого комбайна за пп. 1, 2 або 3, який відрізняється тим, що на стрижні (2), додатково виконано щонайменше одну лиску (10). 5. Механізм відключення редуктора гірничого комбайна за пп. 1, 2, 3 або 4, який відрізняється тим, що привод запірного елемента (2) виконаний у вигляді важеля (9), жорстко з'єднаного зі стрижнем (2) у хвостовику (4) стакана (3). 6. Механізм відключення редуктора гірничого комбайна за п. 5, який відрізняється тим, що важіль (9) виконаний Т-подібним. 3 UA 109204 C2 4 UA 109204 C2 5 UA 109204 C2 6 UA 109204 C2 7 UA 109204 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
