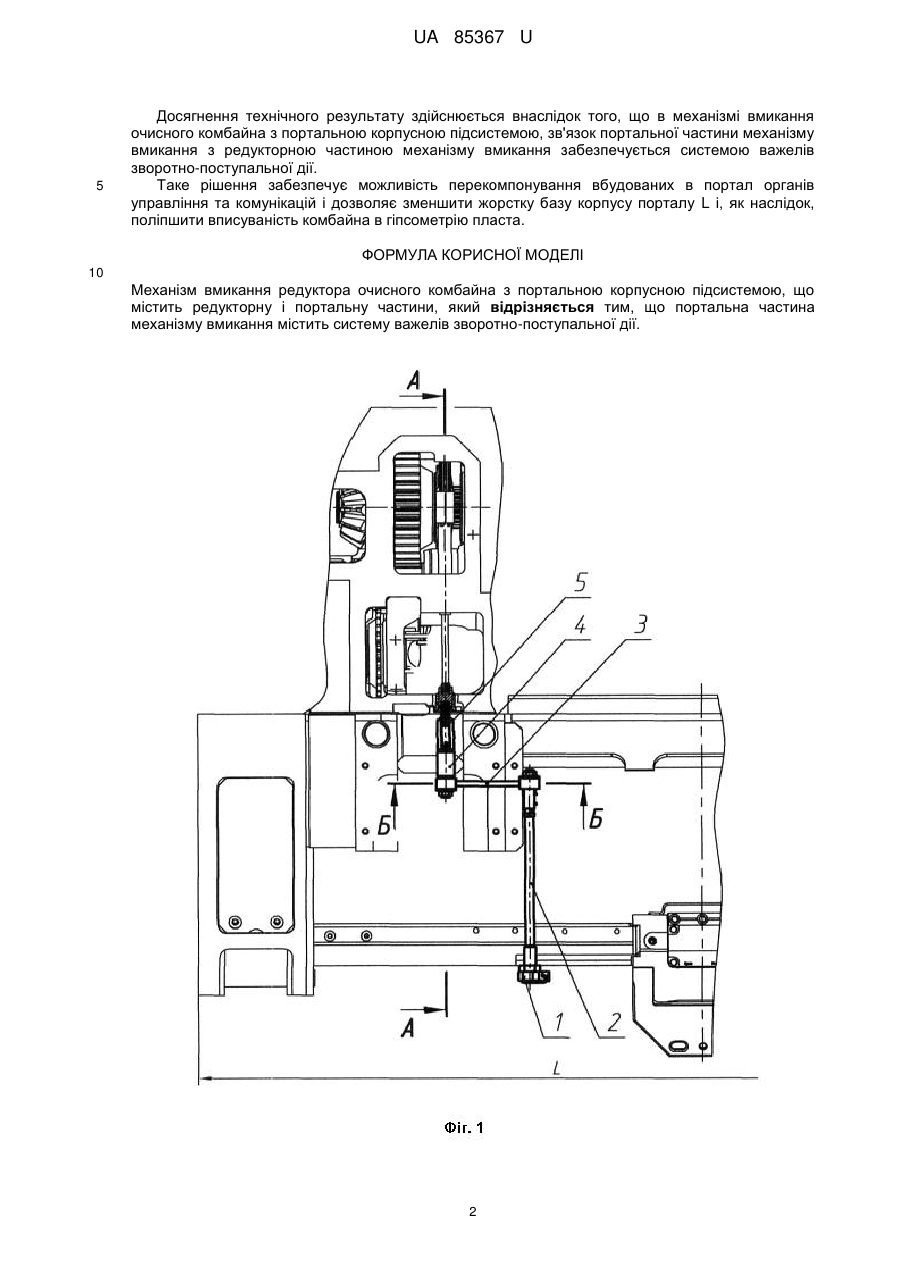

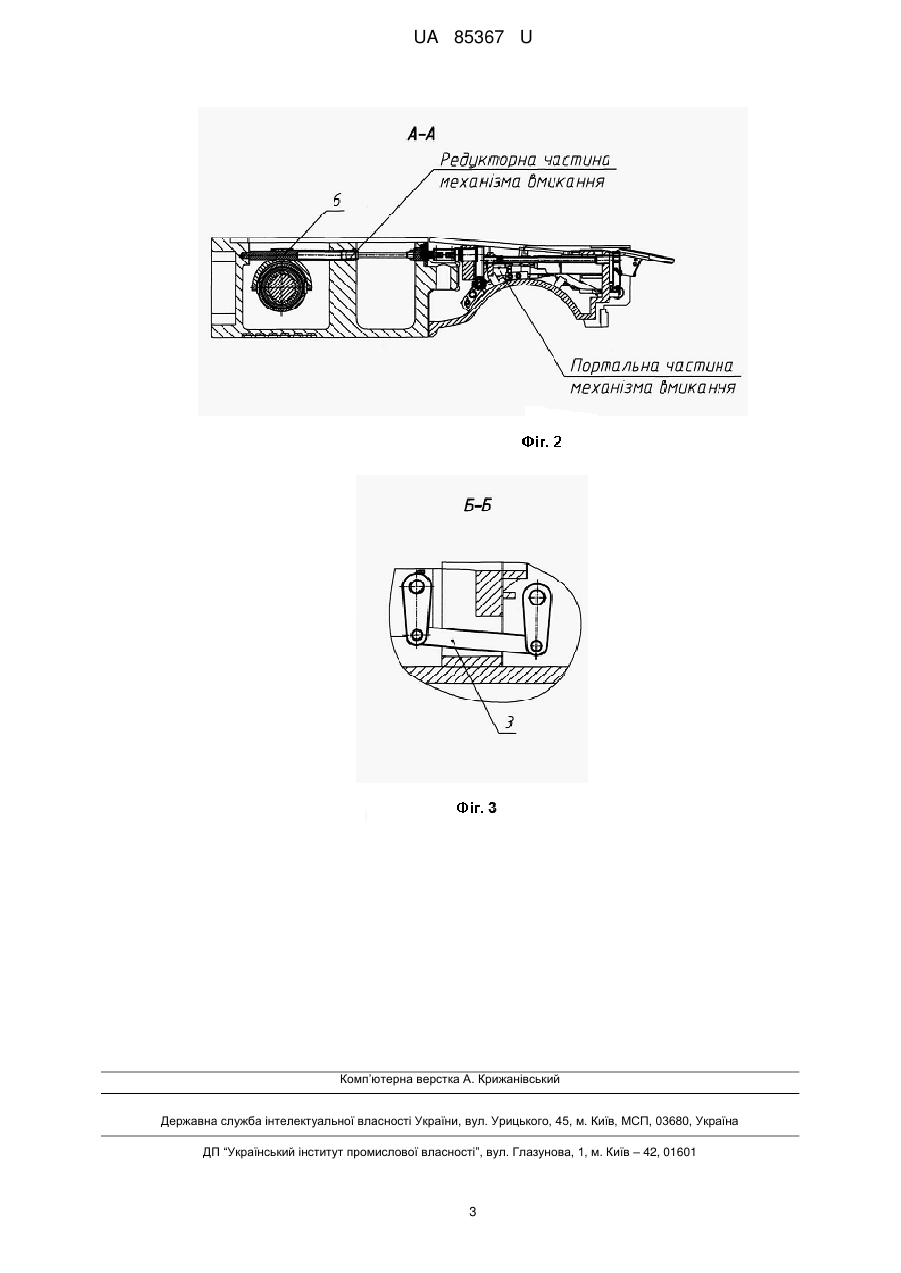

Механізм вмикання редуктора очисного комбайна з портальною корпусною підсистемою

Реферат: UA 85367 U UA 85367 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вугільного та гірничорудного машинобудування і може бути використана у вугільних комбайнах та агрегатах для механізації очисних і нарізних робіт в умовах підземного розроблення корисних копалин у тонких пластах. Відомий механізм вмикання редуктора очисного комбайна з портальною корпусною підсистемою, прийнятий за аналог (Настанова з експлуатації очисного комбайна УКД200250.00.00.000-30РЭ, м. Горлівка, 2007 р., стор. 19 і 122). Механізм вмикання редуктора складається з двох частин, одна частина розташована в корпусі редуктора, а друга - в порталі. Особливістю механізму вмикання редуктора-аналога є те, що портальна і редукторна частини механізму вмикання знаходяться у жорсткому зв'язку, який забезпечується за рахунок вала в портальній частині механізму вмикання. Вмикання редуктора очисного комбайна здійснюється обертанням рукоятки, розташованої на завальній частині порталу, при цьому обертання через вал портальної частини механізму вмикання передається на частину механізму вмикання, розташовану в редукторі. Недоліком аналога є розміщення в одній площині портальної частини механізму вмикання з рукояткою і редукторної частини механізму вмикання, обумовлене наявністю жорсткого зв'язку. Це призводить до неможливості перекомпонування вбудованих в портал органів управління та комунікацій з метою зменшення жорсткої бази корпусу порталу та, як наслідок, неможливості покращення вписуваності комбайна в гіпсометрію пласта. Найбільш близьким за технічною суттю і результатом, що досягається, є механізм вмикання редуктора очисного комбайна з портальною корпусною підсистемою (Настанова з експлуатації очисного комбайна УКД3.00.00.000РЭ, Дондіпровуглемаш, 2001 р., стор. 18 і 122), прийнятий за прототип. Прототип складається з редукторної і портальної частин, розташованих відповідно в редукторі і портальній частині очисного комбайна. Вмикання редуктора очисного комбайна здійснюється обертанням рукоятки, яка розташована на завальній частині порталу, при цьому обертання через вал і зубчасті сектори передається на частину механізму вмикання, що розташована в корпусі редуктора. Зважаючи на відсутність жорсткого зв'язку між валом портальної частини механізму вмикання і редукторною частиною механізму вмикання, яка обумовлена наявністю з'єднання зубчастими секторами, існує можливість їх розташування в різних площинах. Недоліком прототипу є те, що з'єднання зубчастими секторами не дозволяє розташувати портальну частину механізму вмикання редуктора на значній відстані від редукторної частини механізму вмикання, достатньої для перекомпонування вбудованих в портал органів управління та комунікацій з метою зменшення жорсткої бази корпусу порталу та, як наслідок, унеможливлює покращення вписуваності комбайна в гіпсометрію пласта. В основу корисної моделі поставлено задачу: у механізмі вмикання редуктора очисного комбайна з портальною корпусною підсистемою, шляхом зміни конструкції портальної частини механізму вмикання, забезпечити можливість перекомпонування вбудованих в портал органів управління та комунікацій з метою зменшення жорсткої бази корпусу порталу та, як наслідок, поліпшення вписуваності комбайна в гіпсометрію пласта. Поставлена задача вирішується за рахунок того, що в механізмі вмикання очисного комбайна з портальною корпусною підсистемою, що містить редукторну і портальну частини, згідно з корисною моделлю, зв'язок портальної частини механізму вмикання з редукторною частиною механізму вмикання забезпечується системою важелів зворотно-поступальної дії. Виконання зв'язку портальної частини механізму вмикання з редукторною частиною механізму вмикання за допомогою системи важелів зворотно-поступальної дії дозволить забезпечити можливість перекомпонування вбудованих в портал органів управління та комунікацій з метою зменшення жорсткої бази корпусу порталу та, як наслідок, поліпшить вписуваність комбайна в гіпсометрію пласта. На фіг. 1 зображено механізм вмикання редуктора очисного комбайна з портальною корпусною підсистемою, на фіг. 2 - розріз А-А на фіг. 1 і фіг. 3 - розріз Б-Б на фіг. 1. Механізм вмикання редуктора очисного комбайна з портальною корпусною підсистемою складається з двох частин, портальної і редукторної. Портальна частина містить рукоятку 1, вал 2, механізм важелів зворотно-поступальної дії 3, хвостовик 4 і муфту 5 для зв'язку з редукторною частиною механізму вмикання 6. При повороті рукоятки 1 в одне з фіксованих положень повертається вал 2, через механізм важелів зворотно-поступальної дії 3, хвостовик 4 і муфту 5 обертання передається в редукторну частину механізму вмикання 6, де відбувається вмикання (або вимкнення) редуктора очисного комбайна. 1 UA 85367 U 5 Досягнення технічного результату здійснюється внаслідок того, що в механізмі вмикання очисного комбайна з портальною корпусною підсистемою, зв'язок портальної частини механізму вмикання з редукторною частиною механізму вмикання забезпечується системою важелів зворотно-поступальної дії. Таке рішення забезпечує можливість перекомпонування вбудованих в портал органів управління та комунікацій і дозволяє зменшити жорстку базу корпусу порталу L і, як наслідок, поліпшити вписуваність комбайна в гіпсометрію пласта. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Механізм вмикання редуктора очисного комбайна з портальною корпусною підсистемою, що містить редукторну і портальну частини, який відрізняється тим, що портальна частина механізму вмикання містить систему важелів зворотно-поступальної дії. 2 UA 85367 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
