Спосіб кріплення поворотного редуктора до корпуса гірничого очисного комбайна

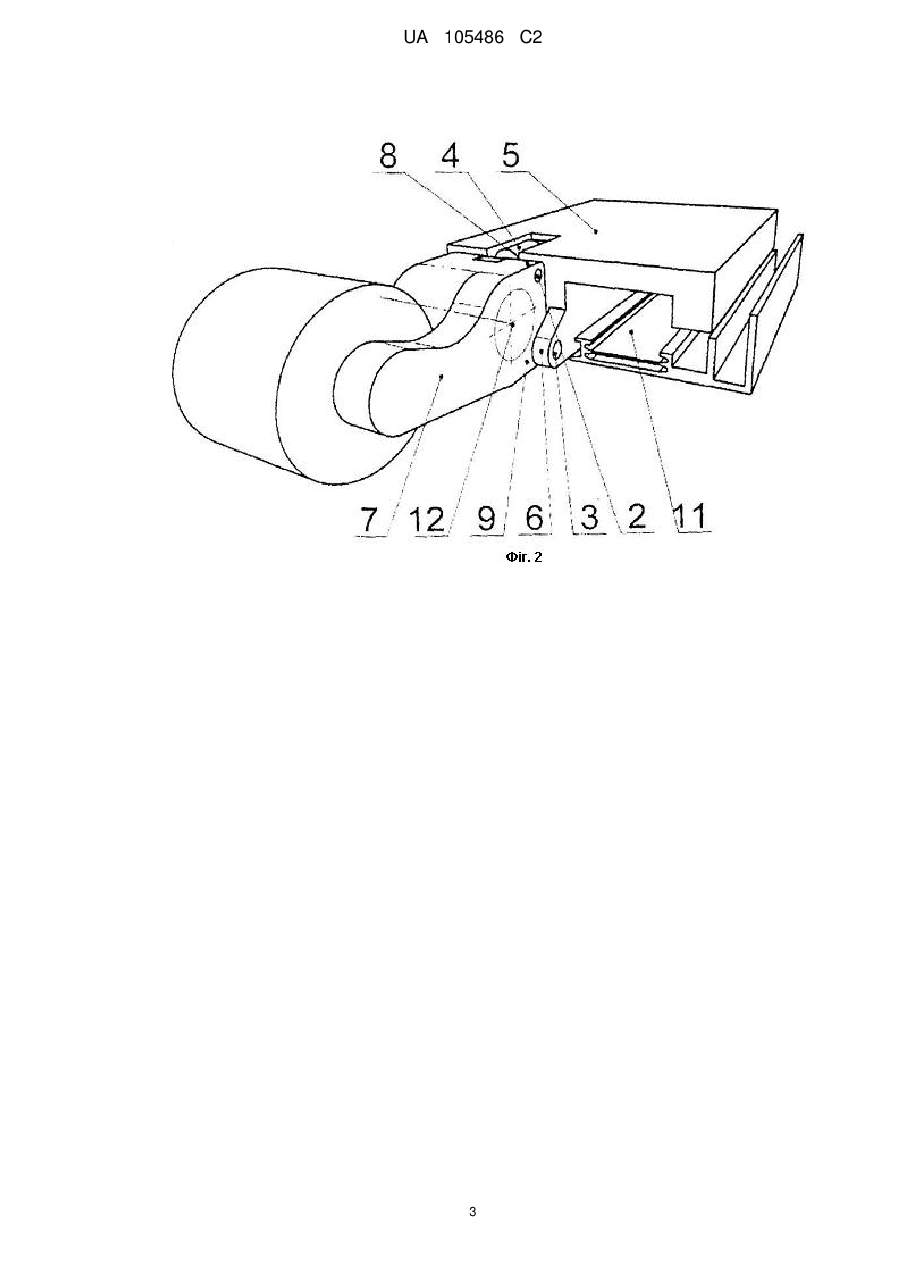

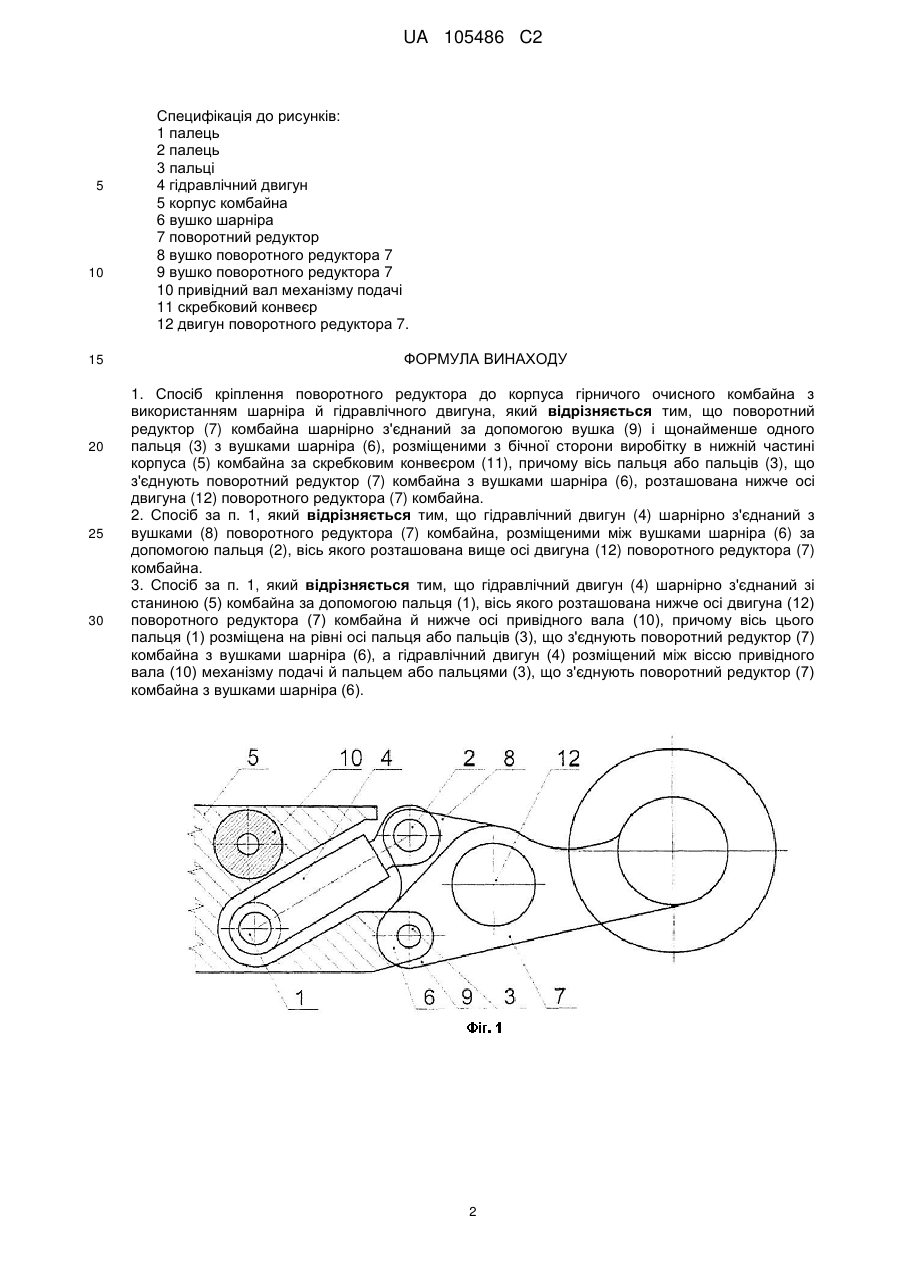

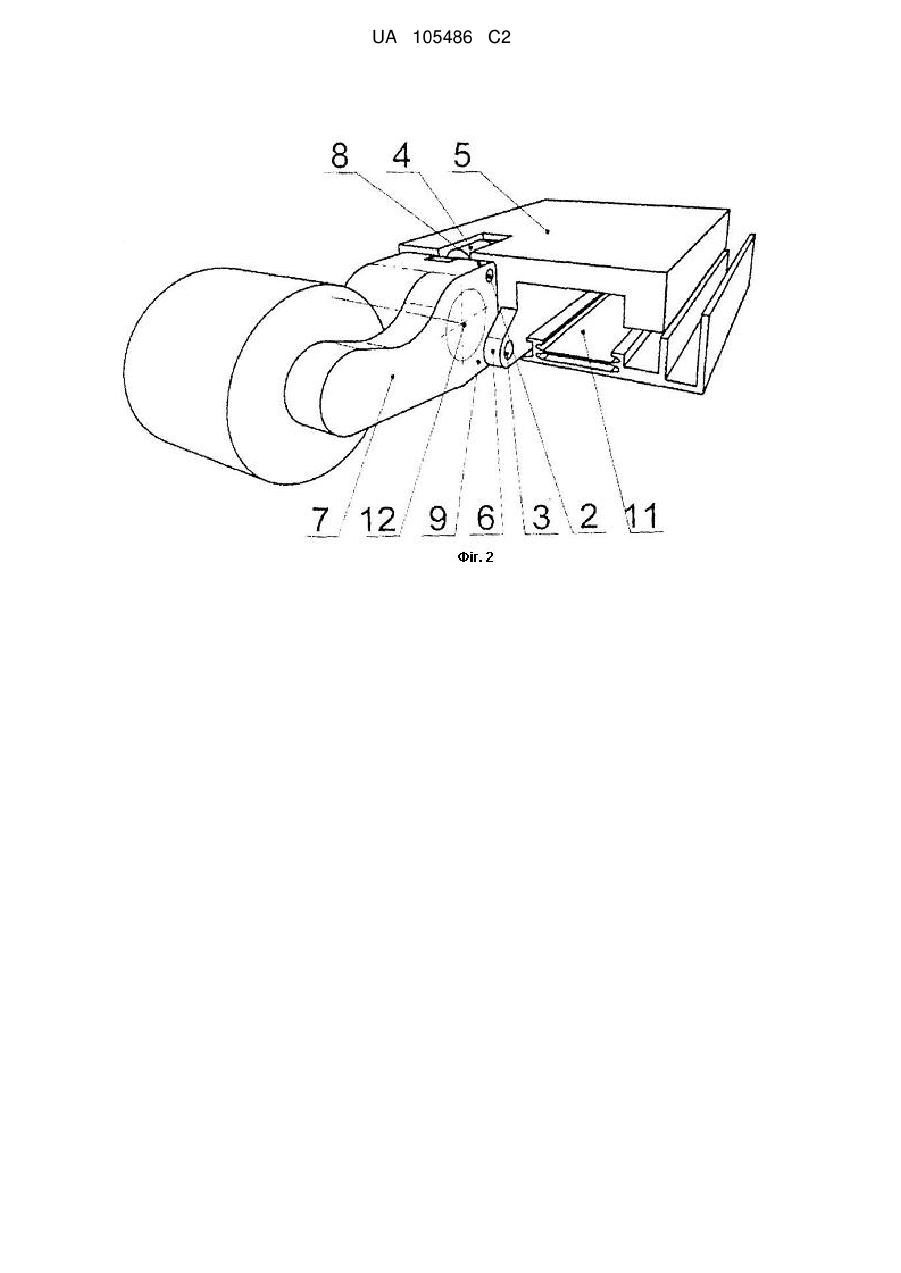

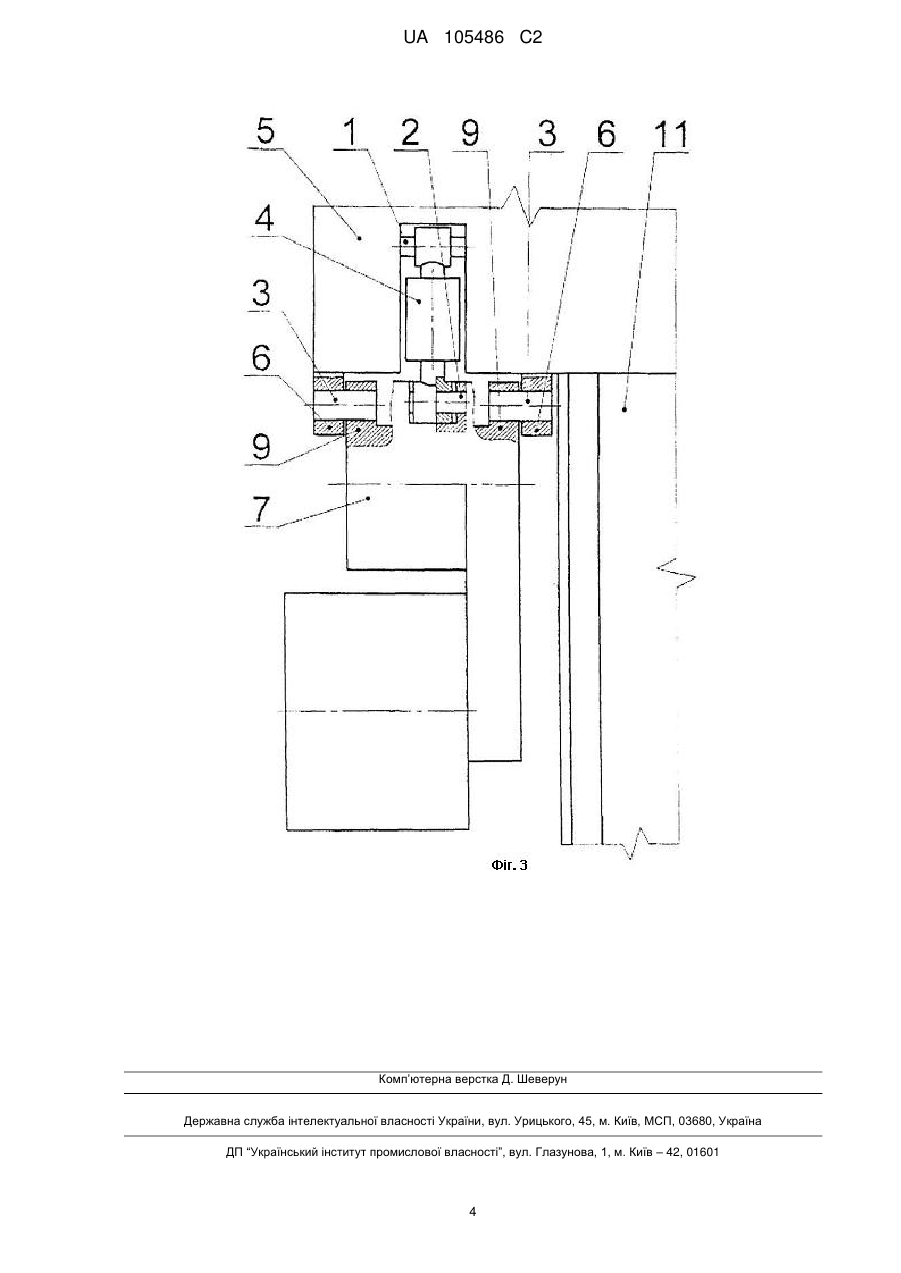

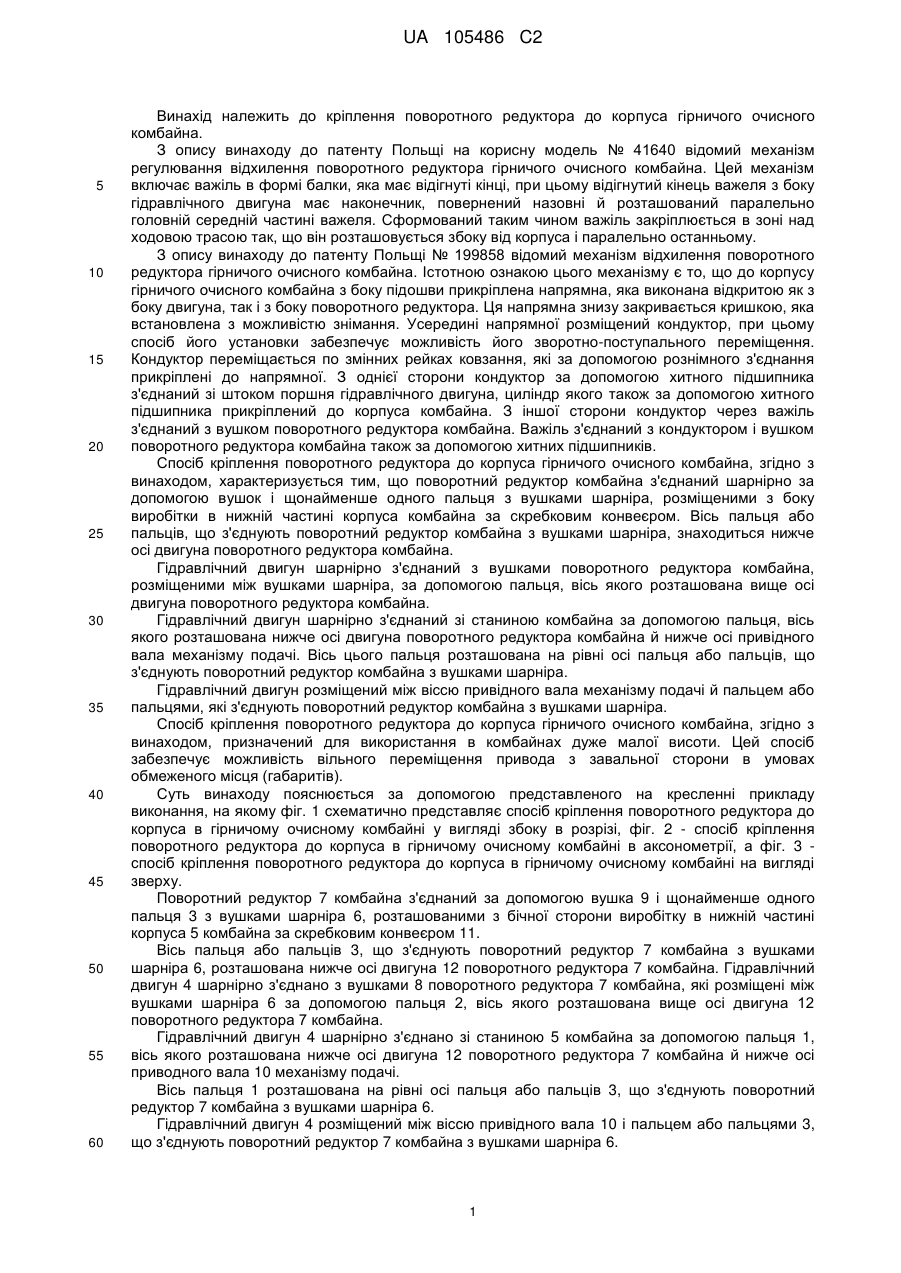

Реферат: Винахід належить до зчленування поворотного редуктора і корпуса гірничого очисного комбайна. Поворотний редуктор (7) комбайна шарнірно з'єднують за допомогою вушок (9) і пальця (3) з вушками шарніра (6). Їх розміщують з бічної сторони виробітку в нижній частині корпуса (5) комбайна за скребковим транспортером (11). Вісь пальця або пальців (3) розташовують нижче осі двигуна (12) поворотного редуктора (7) комбайна. Гідравлічний двигун (4) шарнірно з'єднують з вушками (8) поворотного редуктора (7) комбайна. Їх розміщують між вушками шарніра (6) за допомогою пальця (2), вісь якого розташовують вище осі двигуна (12) поворотного редуктора (7) комбайна. Гідравлічний двигун (4) шарнірно з'єднують зі станиною (5) комбайна за допомогою пальця (1). Його вісь розташовують нижче осі двигуна (12) поворотного редуктора (7) комбайна й нижче осі привідного вала (10) механізму подачі. Вісь пальця (1) розміщують на рівні осі пальця або пальців (3) і з'єднують поворотний редуктор (7) комбайна з вушками шарніра (6). Гідравлічний двигун (4) розміщують віссю привідного вала (10) механізму подачі й пальцем або пальцями (3) і з'єднують поворотний редуктор (7) комбайна з вушками шарніра (6). Винахід сприяє зменшенню висоти очисного комбайна для видобування тонких шарів покладів вугілля. UA 105486 C2 (12) UA 105486 C2 UA 105486 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до кріплення поворотного редуктора до корпуса гірничого очисного комбайна. З опису винаходу до патенту Польщі на корисну модель № 41640 відомий механізм регулювання відхилення поворотного редуктора гірничого очисного комбайна. Цей механізм включає важіль в формі балки, яка має відігнуті кінці, при цьому відігнутий кінець важеля з боку гідравлічного двигуна має наконечник, повернений назовні й розташований паралельно головній середній частині важеля. Сформований таким чином важіль закріплюється в зоні над ходовою трасою так, що він розташовується збоку від корпуса і паралельно останньому. З опису винаходу до патенту Польщі № 199858 відомий механізм відхилення поворотного редуктора гірничого очисного комбайна. Істотною ознакою цього механізму є то, що до корпусу гірничого очисного комбайна з боку підошви прикріплена напрямна, яка виконана відкритою як з боку двигуна, так і з боку поворотного редуктора. Ця напрямна знизу закривається кришкою, яка встановлена з можливістю знімання. Усередині напрямної розміщений кондуктор, при цьому спосіб його установки забезпечує можливість його зворотно-поступального переміщення. Кондуктор переміщається по змінних рейках ковзання, які за допомогою рознімного з'єднання прикріплені до напрямної. З однієї сторони кондуктор за допомогою хитного підшипника з'єднаний зі штоком поршня гідравлічного двигуна, циліндр якого також за допомогою хитного підшипника прикріплений до корпуса комбайна. З іншої сторони кондуктор через важіль з'єднаний з вушком поворотного редуктора комбайна. Важіль з'єднаний з кондуктором і вушком поворотного редуктора комбайна також за допомогою хитних підшипників. Спосіб кріплення поворотного редуктора до корпуса гірничого очисного комбайна, згідно з винаходом, характеризується тим, що поворотний редуктор комбайна з'єднаний шарнірно за допомогою вушок і щонайменше одного пальця з вушками шарніра, розміщеними з боку виробітки в нижній частині корпуса комбайна за скребковим конвеєром. Вісь пальця або пальців, що з'єднують поворотний редуктор комбайна з вушками шарніра, знаходиться нижче осі двигуна поворотного редуктора комбайна. Гідравлічний двигун шарнірно з'єднаний з вушками поворотного редуктора комбайна, розміщеними між вушками шарніра, за допомогою пальця, вісь якого розташована вище осі двигуна поворотного редуктора комбайна. Гідравлічний двигун шарнірно з'єднаний зі станиною комбайна за допомогою пальця, вісь якого розташована нижче осі двигуна поворотного редуктора комбайна й нижче осі привідного вала механізму подачі. Вісь цього пальця розташована на рівні осі пальця або пальців, що з'єднують поворотний редуктор комбайна з вушками шарніра. Гідравлічний двигун розміщений між віссю привідного вала механізму подачі й пальцем або пальцями, які з'єднують поворотний редуктор комбайна з вушками шарніра. Спосіб кріплення поворотного редуктора до корпуса гірничого очисного комбайна, згідно з винаходом, призначений для використання в комбайнах дуже малої висоти. Цей спосіб забезпечує можливість вільного переміщення привода з завальної сторони в умовах обмеженого місця (габаритів). Суть винаходу пояснюється за допомогою представленого на кресленні прикладу виконання, на якому фіг. 1 схематично представляє спосіб кріплення поворотного редуктора до корпуса в гірничому очисному комбайні у вигляді збоку в розрізі, фіг. 2 - спосіб кріплення поворотного редуктора до корпуса в гірничому очисному комбайні в аксонометрії, а фіг. 3 спосіб кріплення поворотного редуктора до корпуса в гірничому очисному комбайні на вигляді зверху. Поворотний редуктор 7 комбайна з'єднаний за допомогою вушка 9 і щонайменше одного пальця 3 з вушками шарніра 6, розташованими з бічної сторони виробітку в нижній частині корпуса 5 комбайна за скребковим конвеєром 11. Вісь пальця або пальців 3, що з'єднують поворотний редуктор 7 комбайна з вушками шарніра 6, розташована нижче осі двигуна 12 поворотного редуктора 7 комбайна. Гідравлічний двигун 4 шарнірно з'єднано з вушками 8 поворотного редуктора 7 комбайна, які розміщені між вушками шарніра 6 за допомогою пальця 2, вісь якого розташована вище осі двигуна 12 поворотного редуктора 7 комбайна. Гідравлічний двигун 4 шарнірно з'єднано зі станиною 5 комбайна за допомогою пальця 1, вісь якого розташована нижче осі двигуна 12 поворотного редуктора 7 комбайна й нижче осі приводного вала 10 механізму подачі. Вісь пальця 1 розташована на рівні осі пальця або пальців 3, що з'єднують поворотний редуктор 7 комбайна з вушками шарніра 6. Гідравлічний двигун 4 розміщений між віссю привідного вала 10 і пальцем або пальцями 3, що з'єднують поворотний редуктор 7 комбайна з вушками шарніра 6. 1 UA 105486 C2 5 10 15 20 25 30 Специфікація до рисунків: 1 палець 2 палець 3 пальці 4 гідравлічний двигун 5 корпус комбайна 6 вушко шарніра 7 поворотний редуктор 8 вушко поворотного редуктора 7 9 вушко поворотного редуктора 7 10 привідний вал механізму подачі 11 скребковий конвеєр 12 двигун поворотного редуктора 7. ФОРМУЛА ВИНАХОДУ 1. Спосіб кріплення поворотного редуктора до корпуса гірничого очисного комбайна з використанням шарніра й гідравлічного двигуна, який відрізняється тим, що поворотний редуктор (7) комбайна шарнірно з'єднаний за допомогою вушка (9) і щонайменше одного пальця (3) з вушками шарніра (6), розміщеними з бічної сторони виробітку в нижній частині корпуса (5) комбайна за скребковим конвеєром (11), причому вісь пальця або пальців (3), що з'єднують поворотний редуктор (7) комбайна з вушками шарніра (6), розташована нижче осі двигуна (12) поворотного редуктора (7) комбайна. 2. Спосіб за п. 1, який відрізняється тим, що гідравлічний двигун (4) шарнірно з'єднаний з вушками (8) поворотного редуктора (7) комбайна, розміщеними між вушками шарніра (6) за допомогою пальця (2), вісь якого розташована вище осі двигуна (12) поворотного редуктора (7) комбайна. 3. Спосіб за п. 1, який відрізняється тим, що гідравлічний двигун (4) шарнірно з'єднаний зі станиною (5) комбайна за допомогою пальця (1), вісь якого розташована нижче осі двигуна (12) поворотного редуктора (7) комбайна й нижче осі привідного вала (10), причому вісь цього пальця (1) розміщена на рівні осі пальця або пальців (3), що з'єднують поворотний редуктор (7) комбайна з вушками шарніра (6), а гідравлічний двигун (4) розміщений між віссю привідного вала (10) механізму подачі й пальцем або пальцями (3), що з'єднують поворотний редуктор (7) комбайна з вушками шарніра (6). 2 UA 105486 C2 3 UA 105486 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
