Елемент для закриття кінців труб

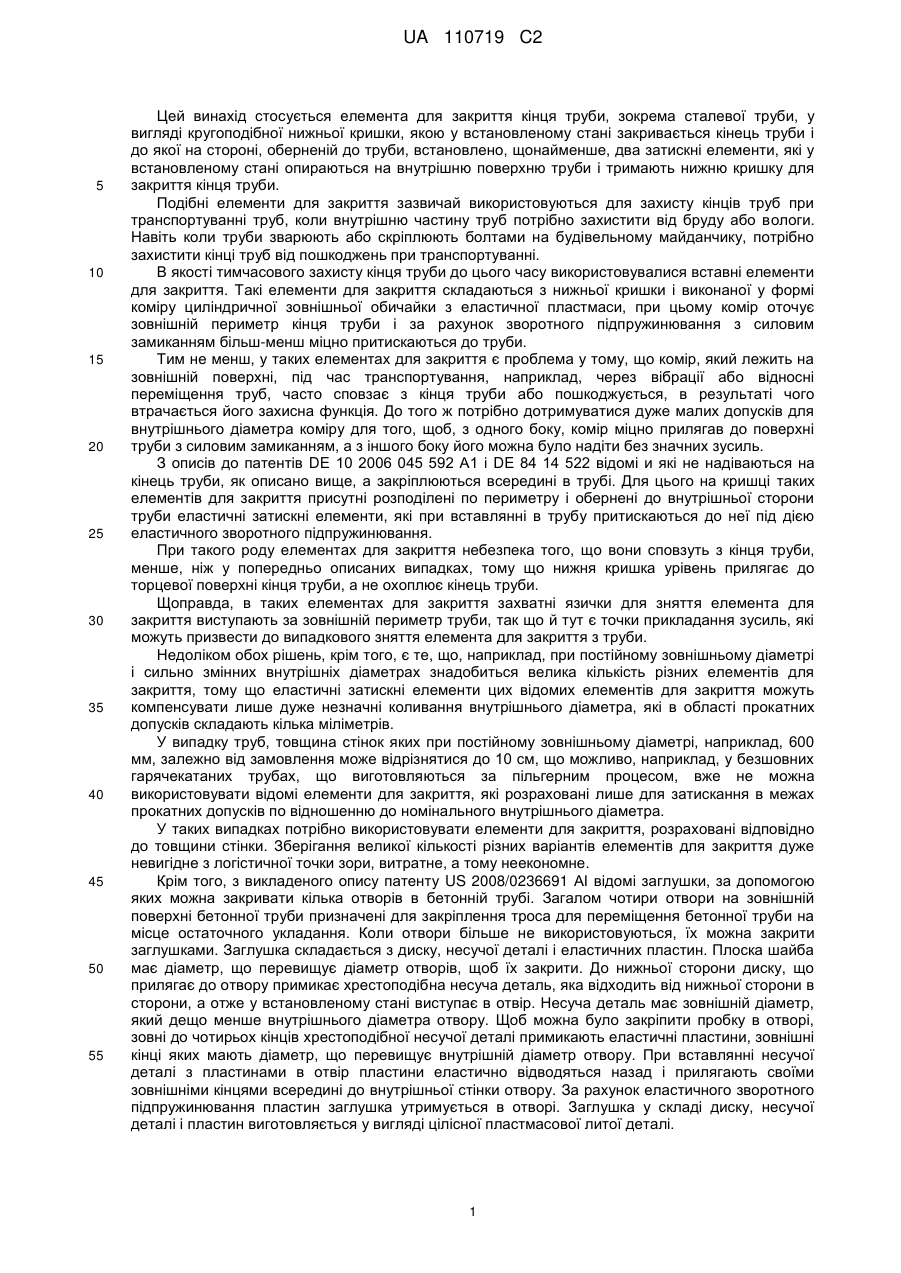

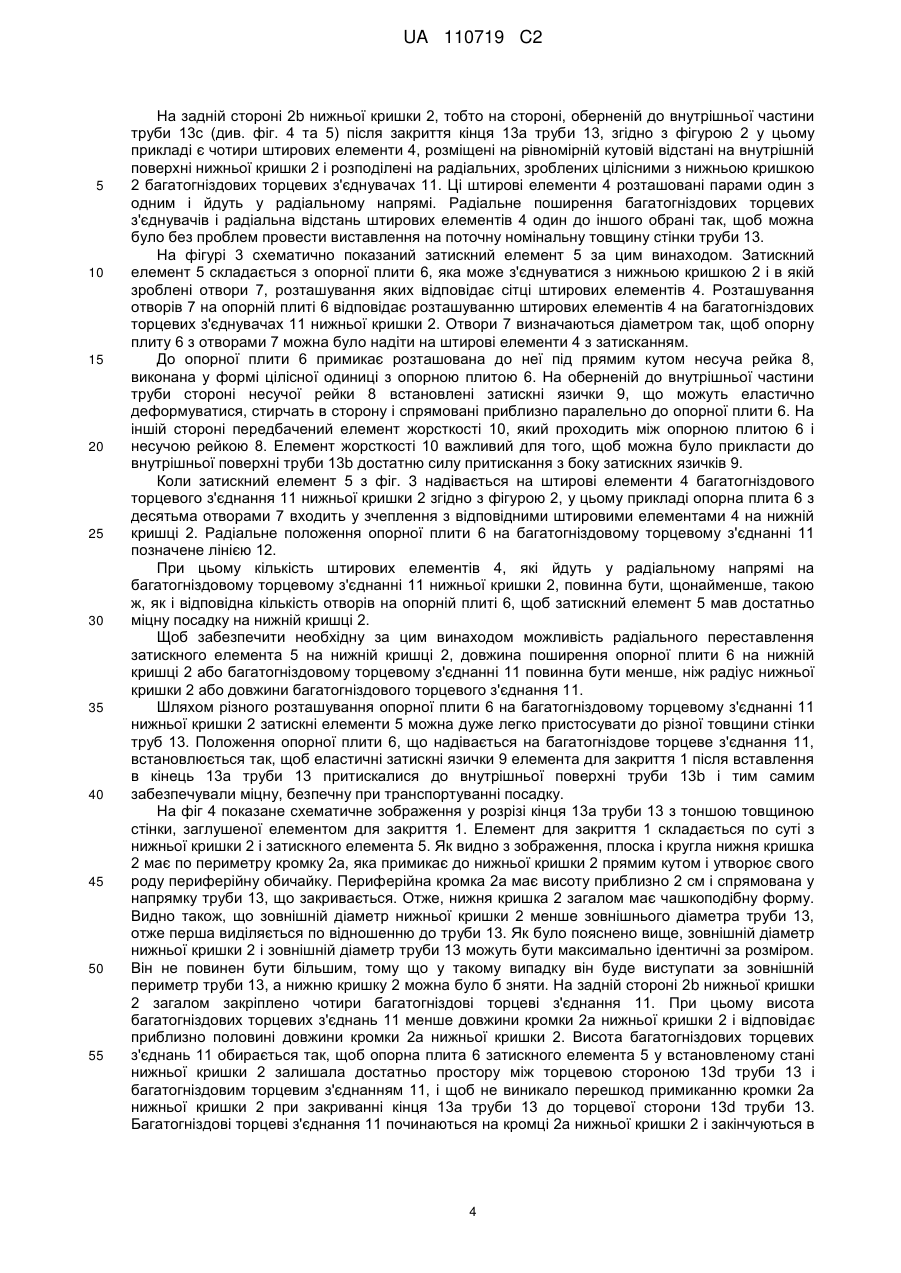

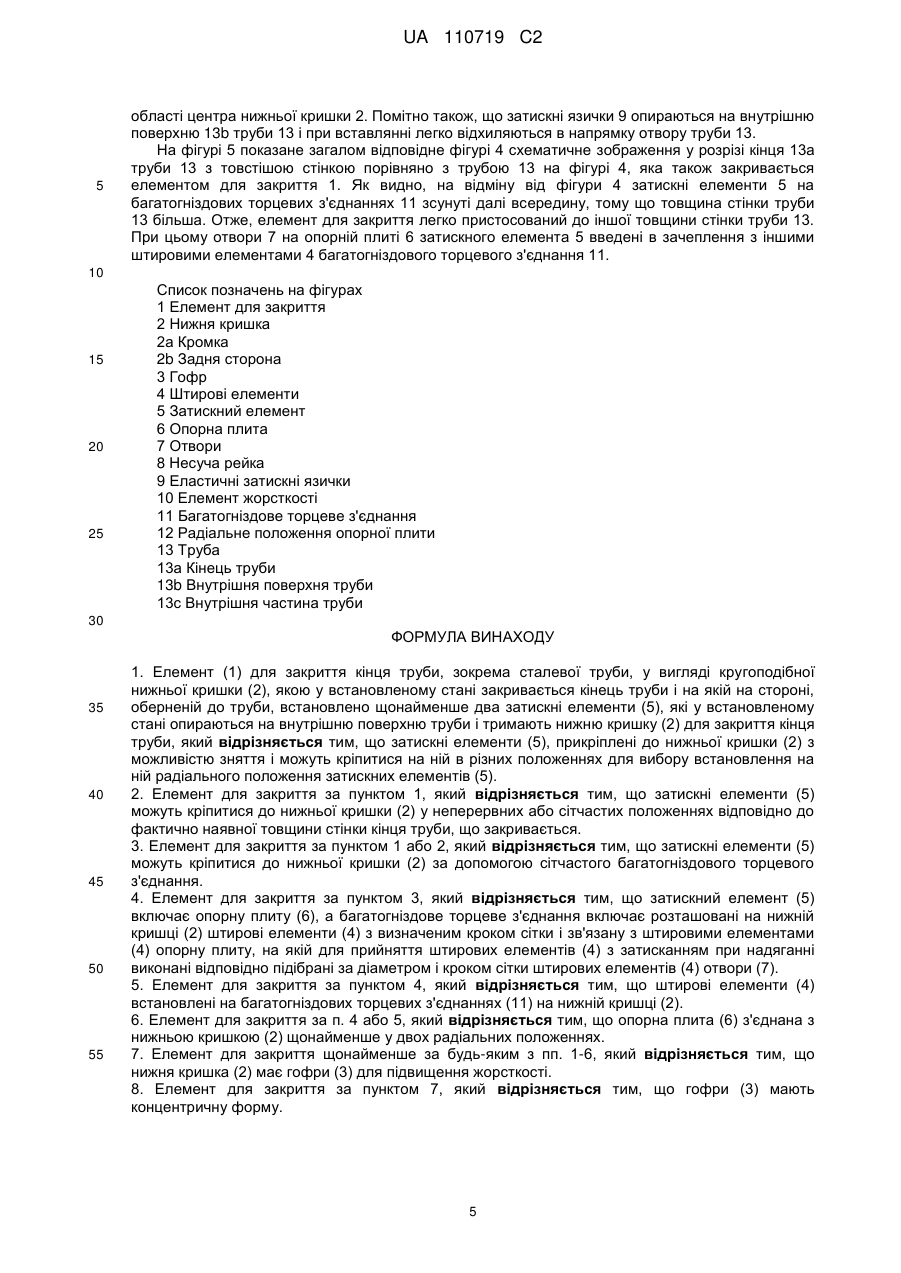

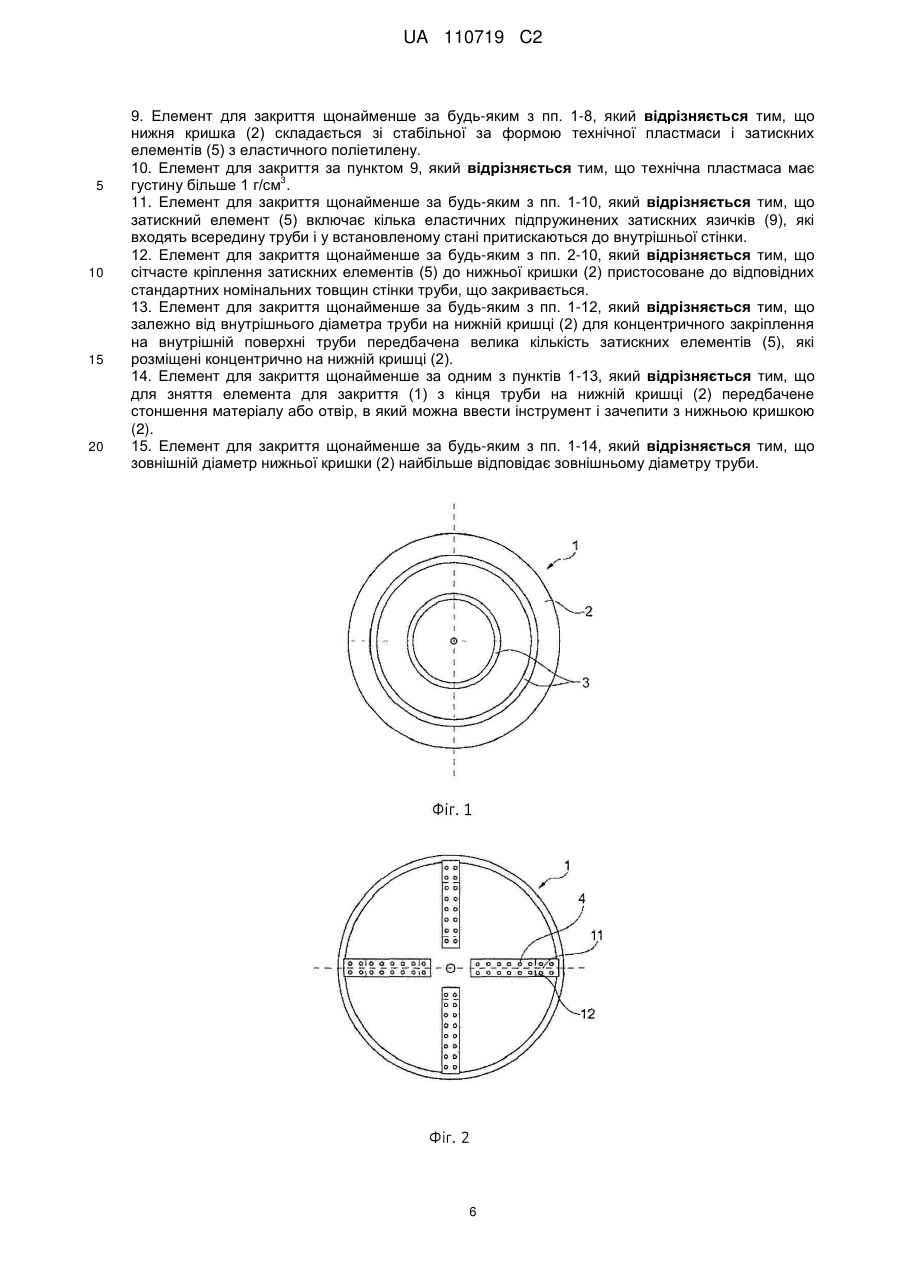

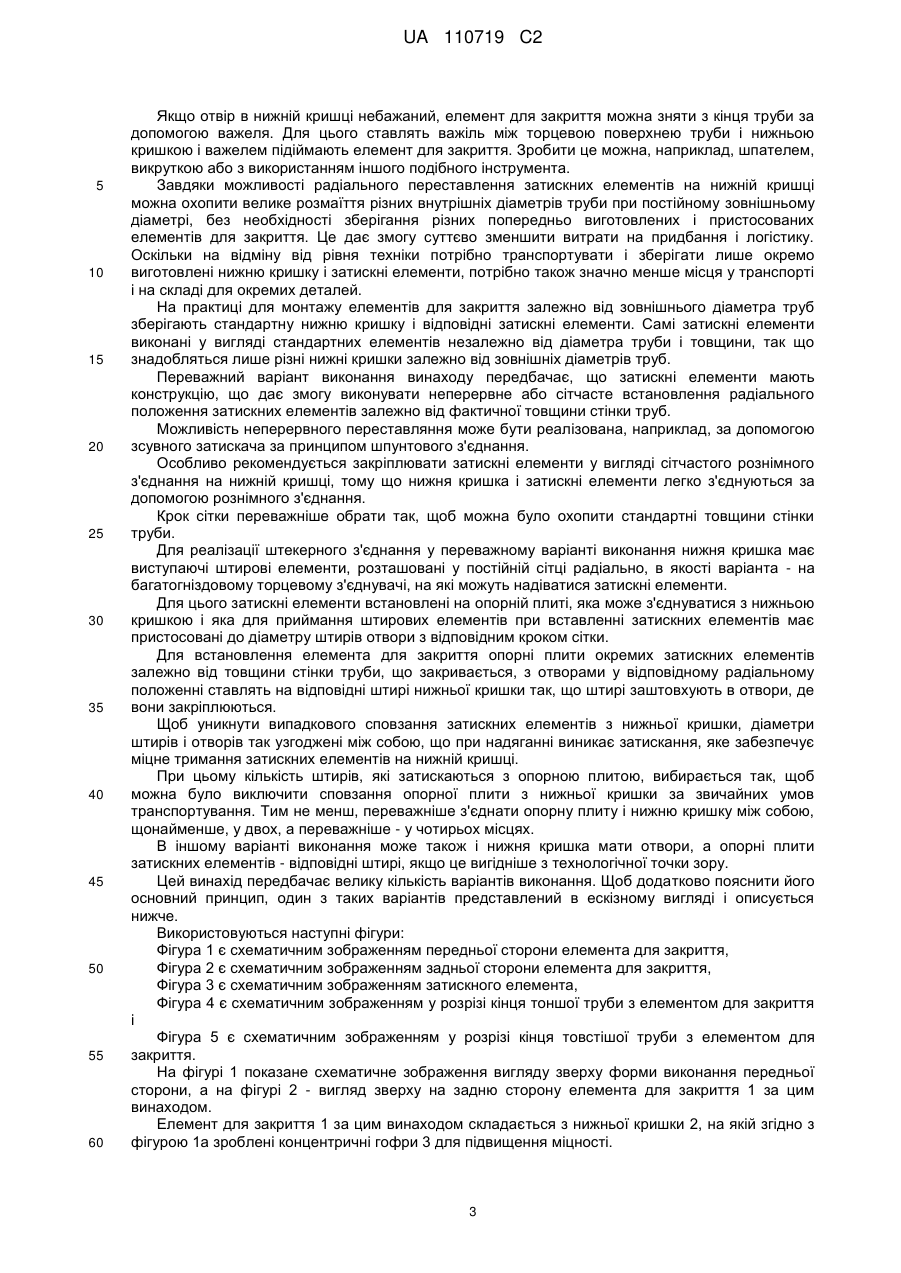

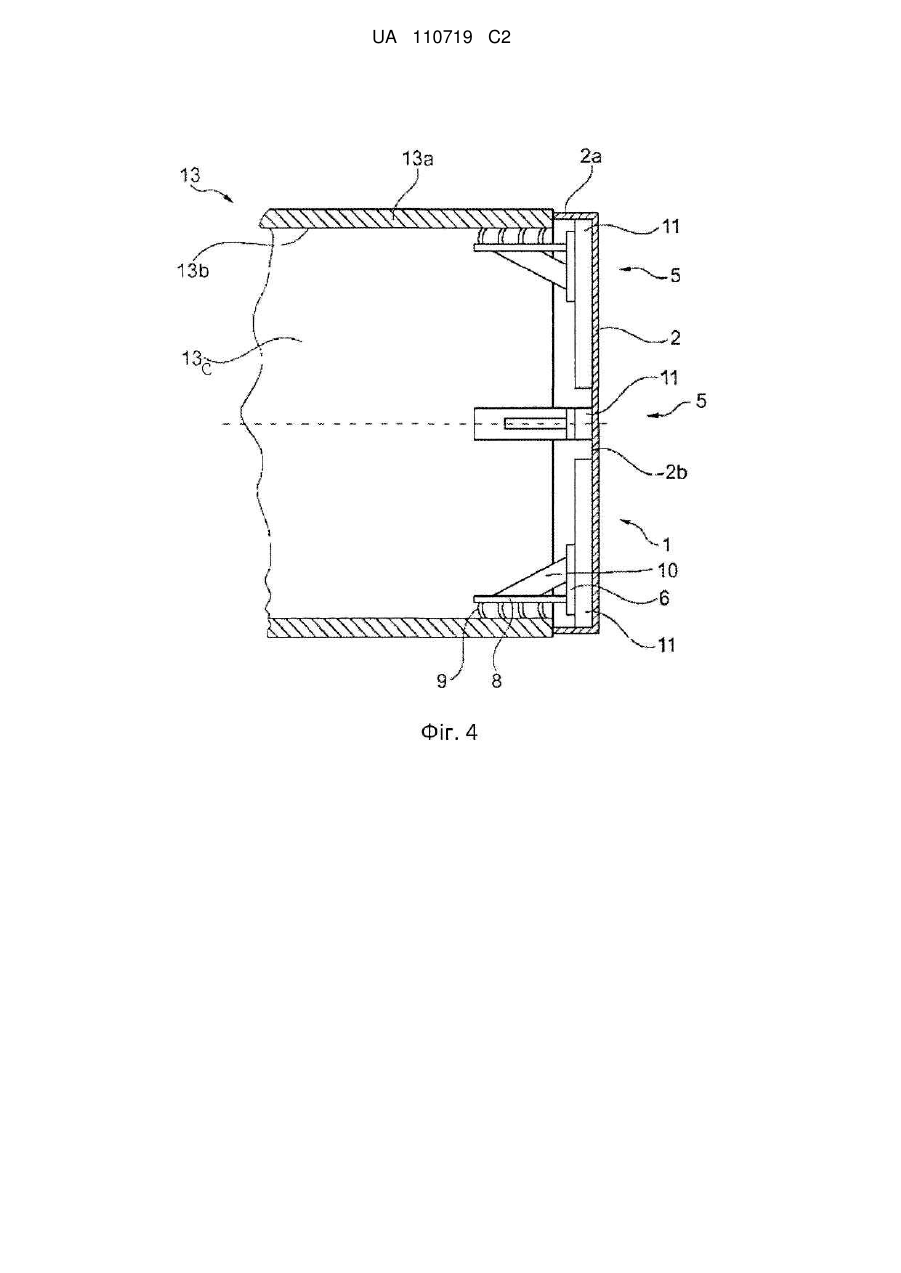

Реферат: Цей винахід стосується елемента для закриття (1) кінців труб, зокрема сталевих труб, з кругоподібною нижньою кришкою (2), зовнішній діаметр якої найбільше відповідає зовнішньому діаметру труби, зі стороною, оберненою всередину труби, на якій є щонайменше два еластичні затискні елементи (5), які у встановленому стані опираються на внутрішню поверхню труби і тим самим притискають нижню кришку (2). Для забезпечення універсального застосування на елементі для закриття передбачений засіб для вибіркового встановлення або зміни радіального положення затискних елементів (5) на нижній кришці (2). UA 110719 C2 (12) UA 110719 C2 UA 110719 C2 5 10 15 20 25 30 35 40 45 50 55 Цей винахід стосується елемента для закриття кінця труби, зокрема сталевої труби, у вигляді кругоподібної нижньої кришки, якою у встановленому стані закривається кінець труби і до якої на стороні, оберненій до труби, встановлено, щонайменше, два затискні елементи, які у встановленому стані опираються на внутрішню поверхню труби і тримають нижню кришку для закриття кінця труби. Подібні елементи для закриття зазвичай використовуються для захисту кінців труб при транспортуванні труб, коли внутрішню частину труб потрібно захистити від бруду або вологи. Навіть коли труби зварюють або скріплюють болтами на будівельному майданчику, потрібно захистити кінці труб від пошкоджень при транспортуванні. В якості тимчасового захисту кінця труби до цього часу використовувалися вставні елементи для закриття. Такі елементи для закриття складаються з нижньої кришки і виконаної у формі коміру циліндричної зовнішньої обичайки з еластичної пластмаси, при цьому комір оточує зовнішній периметр кінця труби і за рахунок зворотного підпружинювання з силовим замиканням більш-менш міцно притискаються до труби. Тим не менш, у таких елементах для закриття є проблема у тому, що комір, який лежить на зовнішній поверхні, під час транспортування, наприклад, через вібрації або відносні переміщення труб, часто сповзає з кінця труби або пошкоджується, в результаті чого втрачається його захисна функція. До того ж потрібно дотримуватися дуже малих допусків для внутрішнього діаметра коміру для того, щоб, з одного боку, комір міцно прилягав до поверхні труби з силовим замиканням, а з іншого боку його можна було надіти без значних зусиль. З описів до патентів DE 10 2006 045 592 А1 і DE 84 14 522 відомі и які не надіваються на кінець труби, як описано вище, а закріплюються всередині в трубі. Для цього на кришці таких елементів для закриття присутні розподілені по периметру і обернені до внутрішньої сторони труби еластичні затискні елементи, які при вставлянні в трубу притискаються до неї під дією еластичного зворотного підпружинювання. При такого роду елементах для закриття небезпека того, що вони сповзуть з кінця труби, менше, ніж у попередньо описаних випадках, тому що нижня кришка урівень прилягає до торцевої поверхні кінця труби, а не охоплює кінець труби. Щоправда, в таких елементах для закриття захватні язички для зняття елемента для закриття виступають за зовнішній периметр труби, так що й тут є точки прикладання зусиль, які можуть призвести до випадкового зняття елемента для закриття з труби. Недоліком обох рішень, крім того, є те, що, наприклад, при постійному зовнішньому діаметрі і сильно змінних внутрішніх діаметрах знадобиться велика кількість різних елементів для закриття, тому що еластичні затискні елементи цих відомих елементів для закриття можуть компенсувати лише дуже незначні коливання внутрішнього діаметра, які в області прокатних допусків складають кілька міліметрів. У випадку труб, товщина стінок яких при постійному зовнішньому діаметрі, наприклад, 600 мм, залежно від замовлення може відрізнятися до 10 см, що можливо, наприклад, у безшовних гарячекатаних трубах, що виготовляються за пільгерним процесом, вже не можна використовувати відомі елементи для закриття, які розраховані лише для затискання в межах прокатних допусків по відношенню до номінального внутрішнього діаметра. У таких випадках потрібно використовувати елементи для закриття, розраховані відповідно до товщини стінки. Зберігання великої кількості різних варіантів елементів для закриття дуже невигідне з логістичної точки зори, витратне, а тому неекономне. Крім того, з викладеного опису патенту US 2008/0236691 ΑΙ відомі заглушки, за допомогою яких можна закривати кілька отворів в бетонній трубі. Загалом чотири отвори на зовнішній поверхні бетонної труби призначені для закріплення троса для переміщення бетонної труби на місце остаточного укладання. Коли отвори більше не використовуються, їх можна закрити заглушками. Заглушка складається з диску, несучої деталі і еластичних пластин. Плоска шайба має діаметр, що перевищує діаметр отворів, щоб їх закрити. До нижньої сторони диску, що прилягає до отвору примикає хрестоподібна несуча деталь, яка відходить від нижньої сторони в сторони, а отже у встановленому стані виступає в отвір. Несуча деталь має зовнішній діаметр, який дещо менше внутрішнього діаметра отвору. Щоб можна було закріпити пробку в отворі, зовні до чотирьох кінців хрестоподібної несучої деталі примикають еластичні пластини, зовнішні кінці яких мають діаметр, що перевищує внутрішній діаметр отвору. При вставлянні несучої деталі з пластинами в отвір пластини еластично відводяться назад і прилягають своїми зовнішніми кінцями всередині до внутрішньої стінки отвору. За рахунок еластичного зворотного підпружинювання пластин заглушка утримується в отворі. Заглушка у складі диску, несучої деталі і пластин виготовляється у вигляді цілісної пластмасової литої деталі. 1 UA 110719 C2 5 10 15 20 25 30 35 40 45 50 55 Отже, в основу цього винаходу поставлена задача створити елемент для закриття вищезазначеного виду, що вставляється в кінець труби, який, з одного боку, забезпечує хороше тримання на внутрішній поверхні труби у тому числі при транспортуванні, а з іншого боку - може легко і гнучко адаптуватися до великих змін товщини стінки, тобто змін номінального внутрішнього діаметра при незмінному номінальному зовнішньому діаметрі. Ця задача вирішується за допомогою елемента для закриття згідно з ознаками пункту 1 формули винаходу. Переважні вдосконалені варіанти наведені у залежних пунктах 2-15 формули винаходу. За суттю цього винаходу зазначена задача вирішується за допомогою елемента для закриття, що складається з кругоподібної нижньої кришки, якою у встановленому стані закривається кінець труби і на якій на стороні, оберненій до труби, встановлено, щонайменше, два затискні елементи, які у встановленому стані опираються на внутрішню поверхню труби і тримають нижню кришку для закриття кінця труби, причому затискні елементи прикріплені до нижньої кришки з можливістю зняття і можуть кріпитися в різних положеннях на нижній кришці для вибору встановлення радіального положення затискних елементів на нижній кришці, щоб можна було гнучко пристосовуватися до різної номінальної товщини стінки при незмінному зовнішньому діаметрі шляхом зміни радіального положення затискних елементів на нижній кришці. У встановленому стані нижня кришка прилягає до торцевої поверхні труби урівень і закриває кінець труби. Затискні елементи мають затискні язички, що можуть еластично деформуватися, які при заштовхуванні у кінець труби опираються на внутрішню стінку труби і тим самим притискаються за рахунок зворотного підпружинювання з силовим замиканням. Отже, за цим винаходом передбачений елемент для закриття, в якому на внутрішній стороні нижньої кришки встановлені затискні елементи, які можуть переставлятися радіально, які при незмінному зовнішньому діаметрі труби можуть пристосовуватися або виставлятися у радіальному положенні на нижній кришці залежно від фактично наявної товщини стінки. Невеликі зміни товщини стінки, які лежать в межах допусків труби, переважніше компенсувати так, як відомо з рівня техніки, без радіального переставляння за допомогою затискних язичків, що можуть еластично деформуватися, затискних елементів. Вони дають змогу компенсувати коливання внутрішнього діаметра приблизно до 10 мм. Зміни товщини стінки, наприклад, у діапазоні до 10 см і більше компенсуються шляхом радіального переставляння затискних елементів на нижній кришці. Сама нижня кришка завжди має діаметр, що не перевищує відповідний зовнішній діаметр труби, щоб уникнути виступу кришки за периметр труби і тим самим у будь-якому випадку уникнути поверхні впливу для випадкового сповзання елемента для закриття з труби під час транспортування. Переважніше, якщо кількість затискних елементів, розташованих на нижній кришці по периметру, визначається внутрішнім діаметром труби. Тоді як для труб з меншим внутрішнім діаметром, наприклад, 100 мм, як правило, достатньо двох затискних елементів, для більших труб з внутрішнім діаметром, наприклад, 400 мм або більше, потрібно п'ять і більше затискних елементів, що можна було забезпечити якнайкраще центрування елемента для закриття в кінці труби. Переважніше, що нижня кришка і затискні елементи виготовляються у вигляді литих деталей з термопластичних пластмас. Оскільки ці деталі виконують різні завдання, у переважному варіанті виконання винаходу вони виготовляються з різних матеріалів. Оскільки нижня кришка повинна витримувати без пошкоджень жорсткі умови транспортування, по можливості, її конструкція має бути жорсткою і ударостійкою. Найкращим матеріалом для цього показала себе технічна пластмаса, така як, наприклад, поліамід густиною більше 1 г/см, при цьому нижня кришка при великих діаметрах труби може також мати гофровану поверхню для підвищення жорсткості. Затискні язички затискних елементів, що можуть еластично деформуватися, повинні при вштовхуванні елемента для закриття притискатися до внутрішньої поверхні труби за рахунок еластичного зворотного підпружинювання, щоб забезпечити надійне утримання. Найкращим матеріалом для еластичних затискних елементів виявився поліетилен. Зняти елемент для закриття з кінця труби можна, наприклад, за допомогою зробленого шляхом лиття стоншення матеріалу або отвору у нижній кришці, через який вводиться, наприклад, крюкоподібний інструмент і в результаті кришку можна витягнути з труби. Тим не менш, стоншення матеріалу або отвір не повинні бути надто великими, щоб не знизити захисну дію чохла. Діаметр отвору менше 20 мм виявився оптимальним. 2 UA 110719 C2 5 10 15 20 25 30 35 40 45 50 55 60 Якщо отвір в нижній кришці небажаний, елемент для закриття можна зняти з кінця труби за допомогою важеля. Для цього ставлять важіль між торцевою поверхнею труби і нижньою кришкою і важелем підіймають елемент для закриття. Зробити це можна, наприклад, шпателем, викруткою або з використанням іншого подібного інструмента. Завдяки можливості радіального переставлення затискних елементів на нижній кришці можна охопити велике розмаїття різних внутрішніх діаметрів труби при постійному зовнішньому діаметрі, без необхідності зберігання різних попередньо виготовлених і пристосованих елементів для закриття. Це дає змогу суттєво зменшити витрати на придбання і логістику. Оскільки на відміну від рівня техніки потрібно транспортувати і зберігати лише окремо виготовлені нижню кришку і затискні елементи, потрібно також значно менше місця у транспорті і на складі для окремих деталей. На практиці для монтажу елементів для закриття залежно від зовнішнього діаметра труб зберігають стандартну нижню кришку і відповідні затискні елементи. Самі затискні елементи виконані у вигляді стандартних елементів незалежно від діаметра труби і товщини, так що знадобляться лише різні нижні кришки залежно від зовнішніх діаметрів труб. Переважний варіант виконання винаходу передбачає, що затискні елементи мають конструкцію, що дає змогу виконувати неперервне або сітчасте встановлення радіального положення затискних елементів залежно від фактичної товщини стінки труб. Можливість неперервного переставляння може бути реалізована, наприклад, за допомогою зсувного затискача за принципом шпунтового з'єднання. Особливо рекомендується закріплювати затискні елементи у вигляді сітчастого рознімного з'єднання на нижній кришці, тому що нижня кришка і затискні елементи легко з'єднуються за допомогою рознімного з'єднання. Крок сітки переважніше обрати так, щоб можна було охопити стандартні товщини стінки труби. Для реалізації штекерного з'єднання у переважному варіанті виконання нижня кришка має виступаючі штирові елементи, розташовані у постійній сітці радіально, в якості варіанта - на багатогніздовому торцевому з'єднувачі, на які можуть надіватися затискні елементи. Для цього затискні елементи встановлені на опорній плиті, яка може з'єднуватися з нижньою кришкою і яка для приймання штирових елементів при вставленні затискних елементів має пристосовані до діаметру штирів отвори з відповідним кроком сітки. Для встановлення елемента для закриття опорні плити окремих затискних елементів залежно від товщини стінки труби, що закривається, з отворами у відповідному радіальному положенні ставлять на відповідні штирі нижньої кришки так, що штирі заштовхують в отвори, де вони закріплюються. Щоб уникнути випадкового сповзання затискних елементів з нижньої кришки, діаметри штирів і отворів так узгоджені між собою, що при надяганні виникає затискання, яке забезпечує міцне тримання затискних елементів на нижній кришці. При цьому кількість штирів, які затискаються з опорною плитою, вибирається так, щоб можна було виключити сповзання опорної плити з нижньої кришки за звичайних умов транспортування. Тим не менш, переважніше з'єднати опорну плиту і нижню кришку між собою, щонайменше, у двох, а переважніше - у чотирьох місцях. В іншому варіанті виконання може також і нижня кришка мати отвори, а опорні плити затискних елементів - відповідні штирі, якщо це вигідніше з технологічної точки зору. Цей винахід передбачає велику кількість варіантів виконання. Щоб додатково пояснити його основний принцип, один з таких варіантів представлений в ескізному вигляді і описується нижче. Використовуються наступні фігури: Фігура 1 є схематичним зображенням передньої сторони елемента для закриття, Фігура 2 є схематичним зображенням задньої сторони елемента для закриття, Фігура 3 є схематичним зображенням затискного елемента, Фігура 4 є схематичним зображенням у розрізі кінця тоншої труби з елементом для закриття і Фігура 5 є схематичним зображенням у розрізі кінця товстішої труби з елементом для закриття. На фігурі 1 показане схематичне зображення вигляду зверху форми виконання передньої сторони, а на фігурі 2 - вигляд зверху на задню сторону елемента для закриття 1 за цим винаходом. Елемент для закриття 1 за цим винаходом складається з нижньої кришки 2, на якій згідно з фігурою 1а зроблені концентричні гофри 3 для підвищення міцності. 3 UA 110719 C2 5 10 15 20 25 30 35 40 45 50 55 На задній стороні 2b нижньої кришки 2, тобто на стороні, оберненій до внутрішньої частини труби 13с (див. фіг. 4 та 5) після закриття кінця 13а труби 13, згідно з фігурою 2 у цьому прикладі є чотири штирових елементи 4, розміщені на рівномірній кутовій відстані на внутрішній поверхні нижньої кришки 2 і розподілені на радіальних, зроблених цілісними з нижньою кришкою 2 багатогніздових торцевих з'єднувачах 11. Ці штирові елементи 4 розташовані парами один з одним і йдуть у радіальному напрямі. Радіальне поширення багатогніздових торцевих з'єднувачів і радіальна відстань штирових елементів 4 один до іншого обрані так, щоб можна було без проблем провести виставлення на поточну номінальну товщину стінки труби 13. На фігурі 3 схематично показаний затискний елемент 5 за цим винаходом. Затискний елемент 5 складається з опорної плити 6, яка може з'єднуватися з нижньою кришкою 2 і в якій зроблені отвори 7, розташування яких відповідає сітці штирових елементів 4. Розташування отворів 7 на опорній плиті 6 відповідає розташуванню штирових елементів 4 на багатогніздових торцевих з'єднувачах 11 нижньої кришки 2. Отвори 7 визначаються діаметром так, щоб опорну плиту 6 з отворами 7 можна було надіти на штирові елементи 4 з затисканням. До опорної плити 6 примикає розташована до неї під прямим кутом несуча рейка 8, виконана у формі цілісної одиниці з опорною плитою 6. На оберненій до внутрішньої частини труби стороні несучої рейки 8 встановлені затискні язички 9, що можуть еластично деформуватися, стирчать в сторону і спрямовані приблизно паралельно до опорної плити 6. На іншій стороні передбачений елемент жорсткості 10, який проходить між опорною плитою 6 і несучою рейкою 8. Елемент жорсткості 10 важливий для того, щоб можна було прикласти до внутрішньої поверхні труби 13b достатню силу притискання з боку затискних язичків 9. Коли затискний елемент 5 з фіг. 3 надівається на штирові елементи 4 багатогніздового торцевого з'єднання 11 нижньої кришки 2 згідно з фігурою 2, у цьому прикладі опорна плита 6 з десятьма отворами 7 входить у зчеплення з відповідними штировими елементами 4 на нижній кришці 2. Радіальне положення опорної плити 6 на багатогніздовому торцевому з'єднанні 11 позначене лінією 12. При цьому кількість штирових елементів 4, які йдуть у радіальному напрямі на багатогніздовому торцевому з'єднанні 11 нижньої кришки 2, повинна бути, щонайменше, такою ж, як і відповідна кількість отворів на опорній плиті 6, щоб затискний елемент 5 мав достатньо міцну посадку на нижній кришці 2. Щоб забезпечити необхідну за цим винаходом можливість радіального переставлення затискного елемента 5 на нижній кришці 2, довжина поширення опорної плити 6 на нижній кришці 2 або багатогніздовому торцевому з'єднанні 11 повинна бути менше, ніж радіус нижньої кришки 2 або довжини багатогніздового торцевого з'єднання 11. Шляхом різного розташування опорної плити 6 на багатогніздовому торцевому з'єднанні 11 нижньої кришки 2 затискні елементи 5 можна дуже легко пристосувати до різної товщини стінки труб 13. Положення опорної плити 6, що надівається на багатогніздове торцеве з'єднання 11, встановлюється так, щоб еластичні затискні язички 9 елемента для закриття 1 після вставлення в кінець 13а труби 13 притискалися до внутрішньої поверхні труби 13b і тим самим забезпечували міцну, безпечну при транспортуванні посадку. На фіг 4 показане схематичне зображення у розрізі кінця 13а труби 13 з тоншою товщиною стінки, заглушеної елементом для закриття 1. Елемент для закриття 1 складається по суті з нижньої кришки 2 і затискного елемента 5. Як видно з зображення, плоска і кругла нижня кришка 2 має по периметру кромку 2а, яка примикає до нижньої кришки 2 прямим кутом і утворює свого роду периферійну обичайку. Периферійна кромка 2а має висоту приблизно 2 см і спрямована у напрямку труби 13, що закривається. Отже, нижня кришка 2 загалом має чашкоподібну форму. Видно також, що зовнішній діаметр нижньої кришки 2 менше зовнішнього діаметра труби 13, отже перша виділяється по відношенню до труби 13. Як було пояснено вище, зовнішній діаметр нижньої кришки 2 і зовнішній діаметр труби 13 можуть бути максимально ідентичні за розміром. Він не повинен бути більшим, тому що у такому випадку він буде виступати за зовнішній периметр труби 13, а нижню кришку 2 можна було б зняти. На задній стороні 2b нижньої кришки 2 загалом закріплено чотири багатогніздові торцеві з'єднання 11. При цьому висота багатогніздових торцевих з'єднань 11 менше довжини кромки 2а нижньої кришки 2 і відповідає приблизно половині довжини кромки 2а нижньої кришки 2. Висота багатогніздових торцевих з'єднань 11 обирається так, щоб опорна плита 6 затискного елемента 5 у встановленому стані нижньої кришки 2 залишала достатньо простору між торцевою стороною 13d труби 13 і багатогніздовим торцевим з'єднанням 11, і щоб не виникало перешкод примиканню кромки 2а нижньої кришки 2 при закриванні кінця 13а труби 13 до торцевої сторони 13d труби 13. Багатогніздові торцеві з'єднання 11 починаються на кромці 2а нижньої кришки 2 і закінчуються в 4 UA 110719 C2 5 області центра нижньої кришки 2. Помітно також, що затискні язички 9 опираються на внутрішню поверхню 13b труби 13 і при вставлянні легко відхиляються в напрямку отвору труби 13. На фігурі 5 показане загалом відповідне фігурі 4 схематичне зображення у розрізі кінця 13а труби 13 з товстішою стінкою порівняно з трубою 13 на фігурі 4, яка також закривається елементом для закриття 1. Як видно, на відміну від фігури 4 затискні елементи 5 на багатогніздових торцевих з'єднаннях 11 зсунуті далі всередину, тому що товщина стінки труби 13 більша. Отже, елемент для закриття легко пристосований до іншої товщини стінки труби 13. При цьому отвори 7 на опорній плиті 6 затискного елемента 5 введені в зачеплення з іншими штировими елементами 4 багатогніздового торцевого з'єднання 11. 10 15 20 25 Список позначень на фігурах 1 Елемент для закриття 2 Нижня кришка 2а Кромка 2b Задня сторона 3 Гофр 4 Штирові елементи 5 Затискний елемент 6 Опорна плита 7 Отвори 8 Несуча рейка 9 Еластичні затискні язички 10 Елемент жорсткості 11 Багатогніздове торцеве з'єднання 12 Радіальне положення опорної плити 13 Труба 13а Кінець труби 13b Внутрішня поверхня труби 13с Внутрішня частина труби 30 ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 1. Елемент (1) для закриття кінця труби, зокрема сталевої труби, у вигляді кругоподібної нижньої кришки (2), якою у встановленому стані закривається кінець труби і на якій на стороні, оберненій до труби, встановлено щонайменше два затискні елементи (5), які у встановленому стані опираються на внутрішню поверхню труби і тримають нижню кришку (2) для закриття кінця труби, який відрізняється тим, що затискні елементи (5), прикріплені до нижньої кришки (2) з можливістю зняття і можуть кріпитися на ній в різних положеннях для вибору встановлення на ній радіального положення затискних елементів (5). 2. Елемент для закриття за пунктом 1, який відрізняється тим, що затискні елементи (5) можуть кріпитися до нижньої кришки (2) у неперервних або сітчастих положеннях відповідно до фактично наявної товщини стінки кінця труби, що закривається. 3. Елемент для закриття за пунктом 1 або 2, який відрізняється тим, що затискні елементи (5) можуть кріпитися до нижньої кришки (2) за допомогою сітчастого багатогніздового торцевого з'єднання. 4. Елемент для закриття за пунктом 3, який відрізняється тим, що затискний елемент (5) включає опорну плиту (6), а багатогніздове торцеве з'єднання включає розташовані на нижній кришці (2) штирові елементи (4) з визначеним кроком сітки і зв'язану з штировими елементами (4) опорну плиту, на якій для прийняття штирових елементів (4) з затисканням при надяганні виконані відповідно підібрані за діаметром і кроком сітки штирових елементів (4) отвори (7). 5. Елемент для закриття за пунктом 4, який відрізняється тим, що штирові елементи (4) встановлені на багатогніздових торцевих з'єднаннях (11) на нижній кришці (2). 6. Елемент для закриття за п. 4 або 5, який відрізняється тим, що опорна плита (6) з'єднана з нижньою кришкою (2) щонайменше у двох радіальних положеннях. 7. Елемент для закриття щонайменше за будь-яким з пп. 1-6, який відрізняється тим, що нижня кришка (2) має гофри (3) для підвищення жорсткості. 8. Елемент для закриття за пунктом 7, який відрізняється тим, що гофри (3) мають концентричну форму. 5 UA 110719 C2 5 10 15 20 9. Елемент для закриття щонайменше за будь-яким з пп. 1-8, який відрізняється тим, що нижня кришка (2) складається зі стабільної за формою технічної пластмаси і затискних елементів (5) з еластичного поліетилену. 10. Елемент для закриття за пунктом 9, який відрізняється тим, що технічна пластмаса має 3 густину більше 1 г/см . 11. Елемент для закриття щонайменше за будь-яким з пп. 1-10, який відрізняється тим, що затискний елемент (5) включає кілька еластичних підпружинених затискних язичків (9), які входять всередину труби і у встановленому стані притискаються до внутрішньої стінки. 12. Елемент для закриття щонайменше за будь-яким з пп. 2-10, який відрізняється тим, що сітчасте кріплення затискних елементів (5) до нижньої кришки (2) пристосоване до відповідних стандартних номінальних товщин стінки труби, що закривається. 13. Елемент для закриття щонайменше за будь-яким з пп. 1-12, який відрізняється тим, що залежно від внутрішнього діаметра труби на нижній кришці (2) для концентричного закріплення на внутрішній поверхні труби передбачена велика кількість затискних елементів (5), які розміщені концентрично на нижній кришці (2). 14. Елемент для закриття щонайменше за одним з пунктів 1-13, який відрізняється тим, що для зняття елемента для закриття (1) з кінця труби на нижній кришці (2) передбачене стоншення матеріалу або отвір, в який можна ввести інструмент і зачепити з нижньою кришкою (2). 15. Елемент для закриття щонайменше за будь-яким з пп. 1-14, який відрізняється тим, що зовнішній діаметр нижньої кришки (2) найбільше відповідає зовнішньому діаметру труби. 6 UA 110719 C2 7 UA 110719 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
