Арматурний набір (варіанти) та елемент для закриття

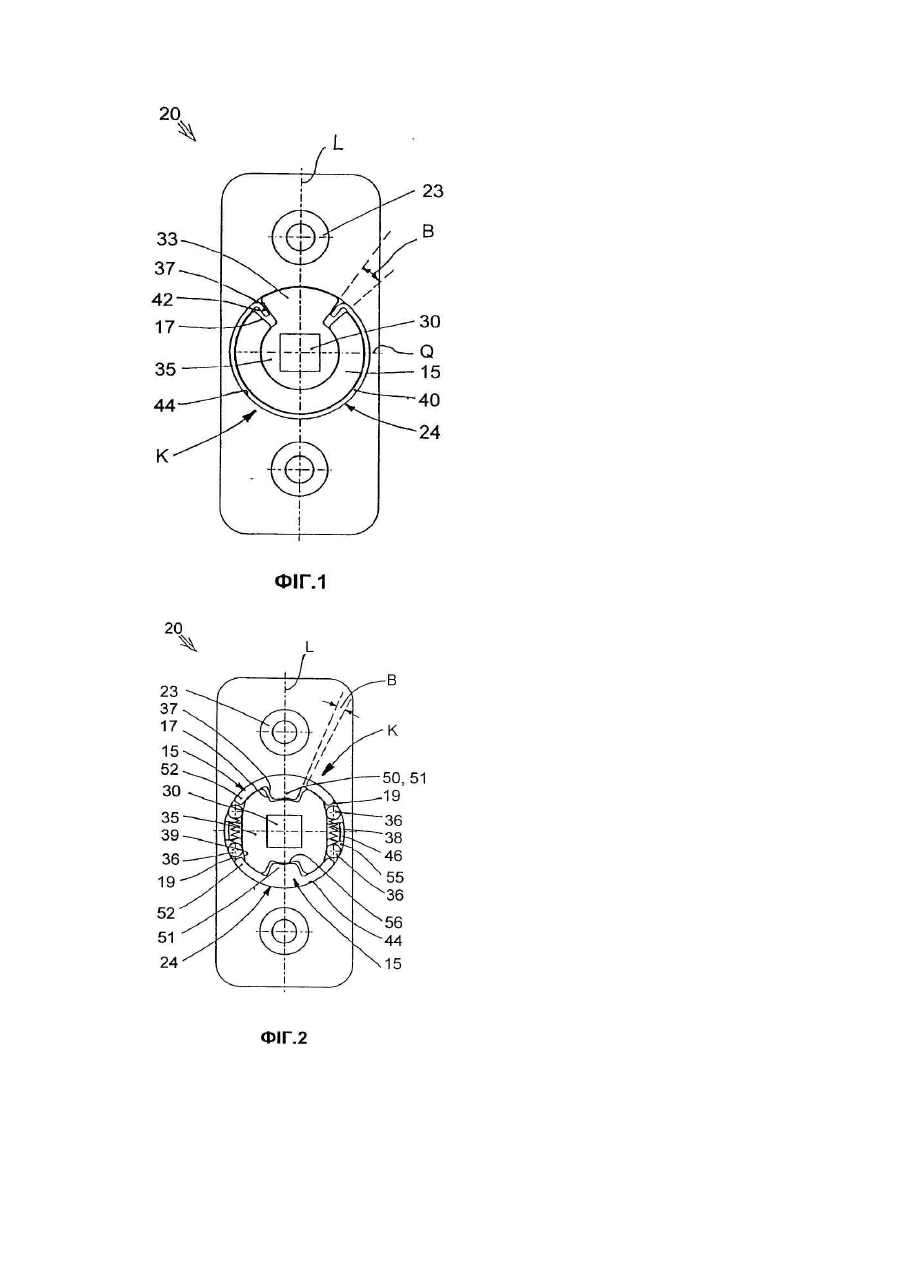

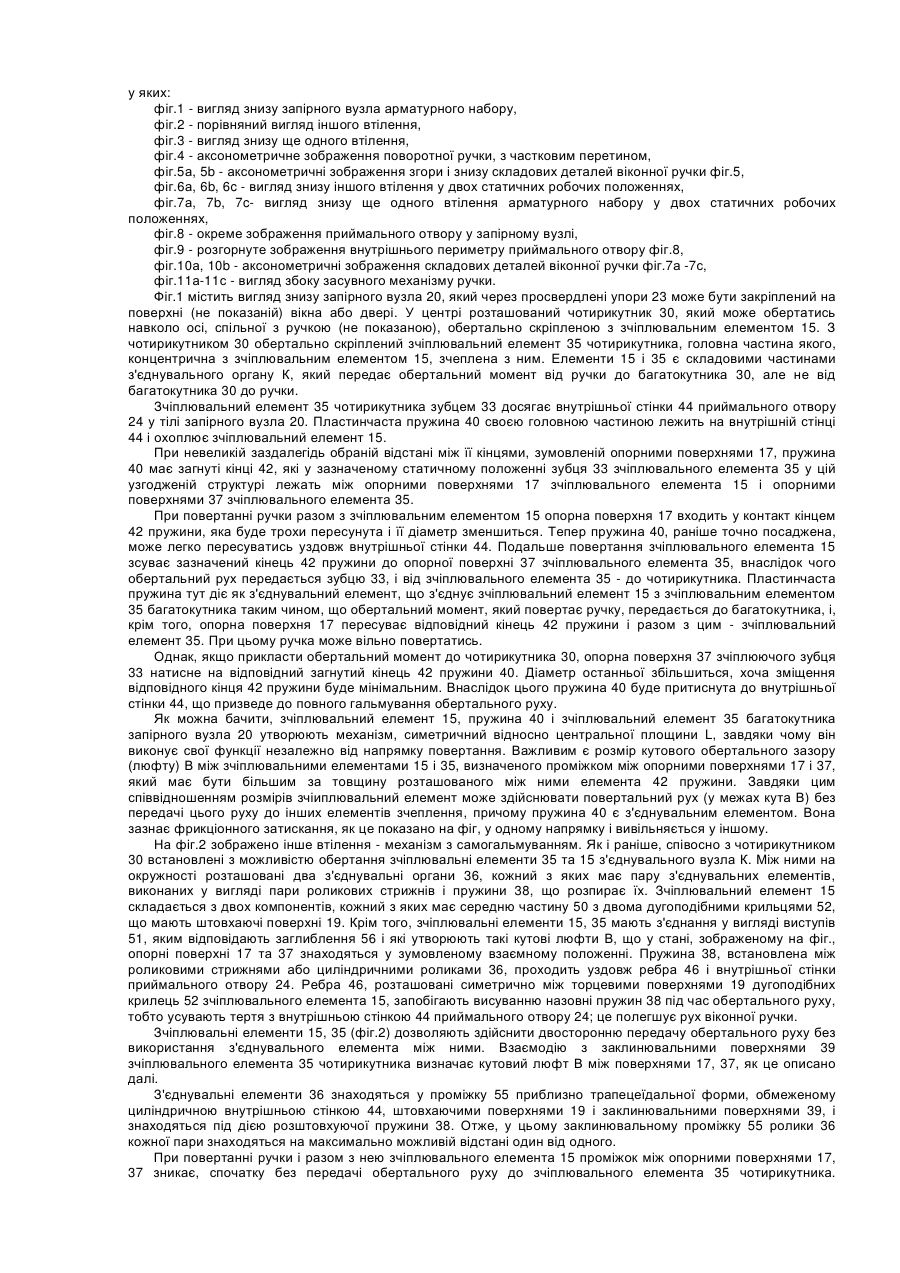

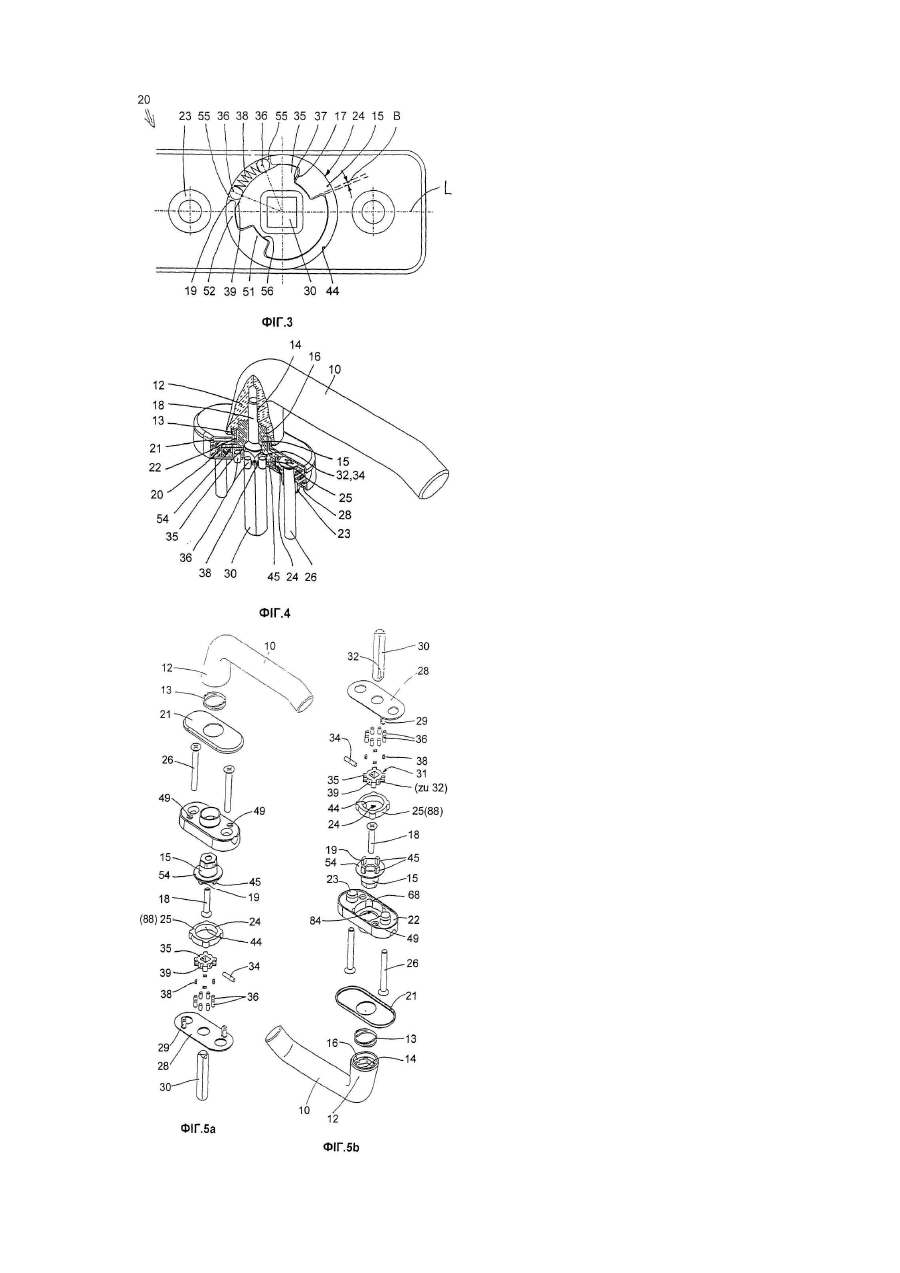

1. Арматурний набір для вікон та/або дверей з ручкою, який має щонайменше одну ручку (10) з шийкою (12), що може обертатись навколо фіксованої осі, і встановлюється на або у запірному вузлі (20), який можна закріплювати на плоскій опорі, зокрема на стулках приміщення, наприклад рамах вікон і полотнах дверей, і який зчеплений з розташованим у запірному вузлі (20) багатокутником (30), обертально жорстко скріпленим з ручкою (10) і призначеним для приведення у дію зачиняючого механізму, який відрізняється тим, що між ручкою (10) і багатокутником (30) встановлено з'єднувальний орган (К), що передає обертальний момент від ручки (10) до багатокутника (30), але блокує передачу моменту від багатокутника (30) до ручки (10).

2. Арматурний набір за п. 1, який відрізняється тим, що з'єднувальний орган (К) включає два розташовані між ручкою (10) і багатокутником (30) зчіплювальні елементи (15, 35), які з заздалегідь визначеним обертальним люфтом (В) між суміжними зчіплювальними поверхнями (17, 37) безпосередньо або через щонайменше один з'єднувальний елемент (36, 40, 42) забезпечують таке силове або геометричне замкнення, що обертальний момент, який діє на ручку (10), передається на багатокутник (30), а обертальний момент, який діє на багатокутник (30), вводить у дію стопорний механізм, який зупиняє рух багатокутника.

3. Арматурний набір за п. 2, який відрізняється тим, що перший зчіплювальний елемент (15) з ручкою (10) і другий зчіплювальний елемент (35) з багатокутником (30) мають обертальний зв'язок, причому за певних обставин обидва зчіплювальні елементи (15, 35) усередині граничної поверхні (24) у арматурному наборі можуть пересуватись один відносно одного.

4. Арматурний набір за п. 2 або 3, який відрізняється тим, що для зупинення руху багатокутника між щонайменше одним з'єднувальним елементом (36, 40, 42), зчеплю-вальним елементом (15) ручки, зчіплювальним елементом (35) багатокутника і/або граничною поверхнею (24) створюється фрикційне, геометричне і/або силове замкнення.

5. Арматурний набір за п. 3 або 4, який відрізняється тим, що кожний з'єднувальний елемент (36, 40, 42) через зчіплювальні елементи (15, 35) і функціональні поверхні на граничній поверхні (24) можуть зазнавати пересування і/або дії.

6. Арматурний набір за будь-яким з пп. 3-5, який відрізняється тим, що зчіплювальний елемент (15) і/або зчіплювальний елемент (35) можуть бути застопорені у щонайменше одному зумовленому положенні зачиняючого механізму стопорними засобами (47, 67).

7. Арматурний набір за будь-яким з пп. 3-6, який відрізняється тим, що гранична поверхня (24) у арматурному наборі є циліндричним приймальним отвором, у якому з можливістю обертання встановлені зчіплювальні елементи (15, 35), причому зчіплювальний елемент (15) ручки концентрично охоплює щонайменше одну головну частину зчіплювального елемента (35) багатокутника.

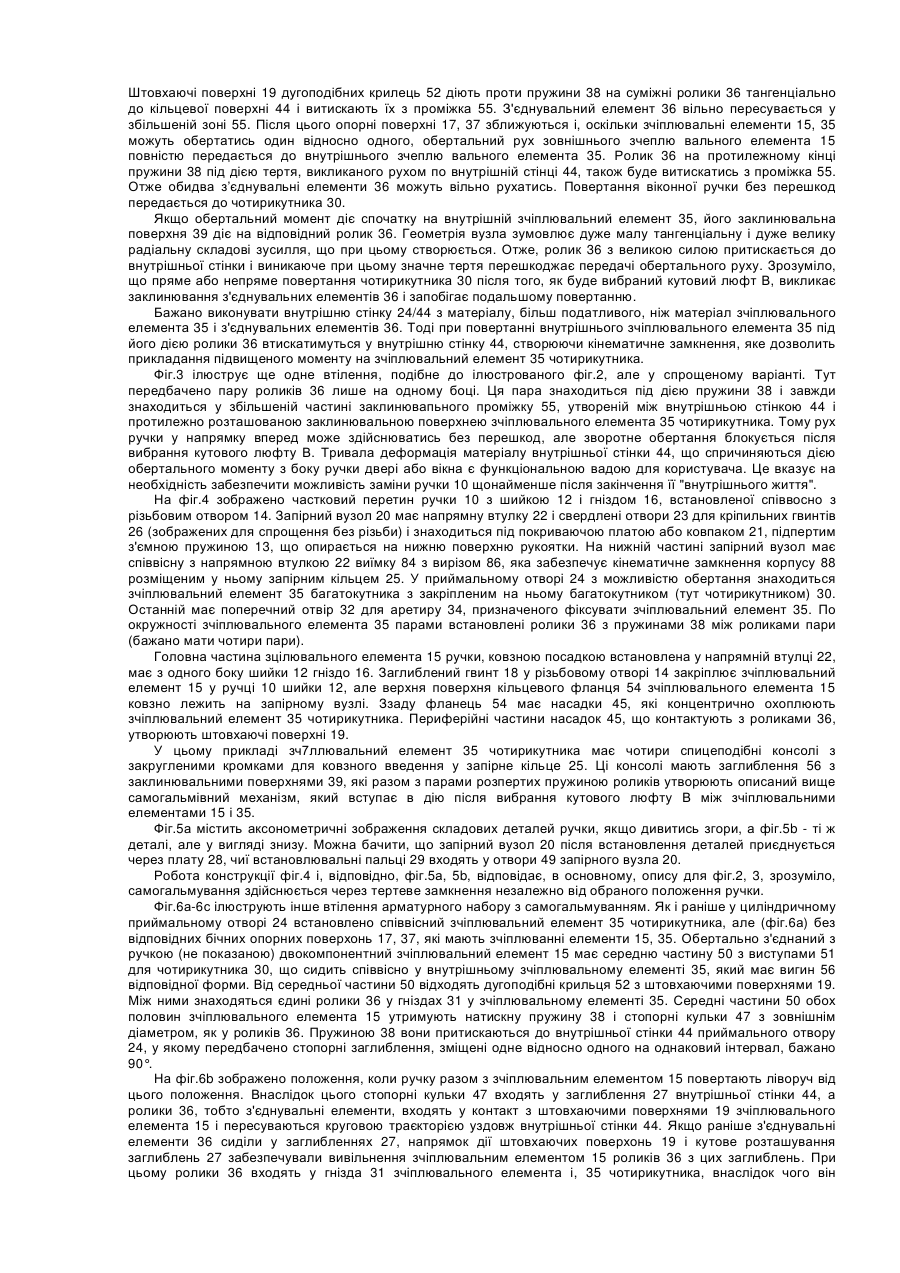

8. Арматурний набір за п. 7, який відрізняється тим, що зубець (33) зчіплювального елемента (35) багатокутника досягає внутрішньої стінки (44) циліндричного приймального отвору (24), а з'єднувальним елементом є пластинчаста пружина (40), яка лежить на граничній поверхні (44, 24), охоплюючи головною частиною зчіплювальний елемент (15) ручки, і її загин усередину між опорними поверхнями (17, 37) зчіплювального елемента (15, 35) відповідає формі охоплених кінців (42) зубця (33) зчіплювального елемента (35) багатокутника.

9. Арматурний набір за п. 7, який відрізняється тим, що зчіплювальні елементи (15, 35) мають елементи зачеплення у вигляді зубця (51) і відповідного йому вигину (56) і встановлені з обертальним люфтом (В) таким чином, що опорні поверхні (17, 37) зчіплювальних елементів (15, 35) у стані спокою знаходяться одна навпроти одної.

10. Арматурний набір за п. 9, який відрізняється тим, що зчіплювальний елемент (15) ручки на його середній частині (50) має дугоподібні крильця (52), які мають або утворюють штовхаючі кінцеві поверхні (19).

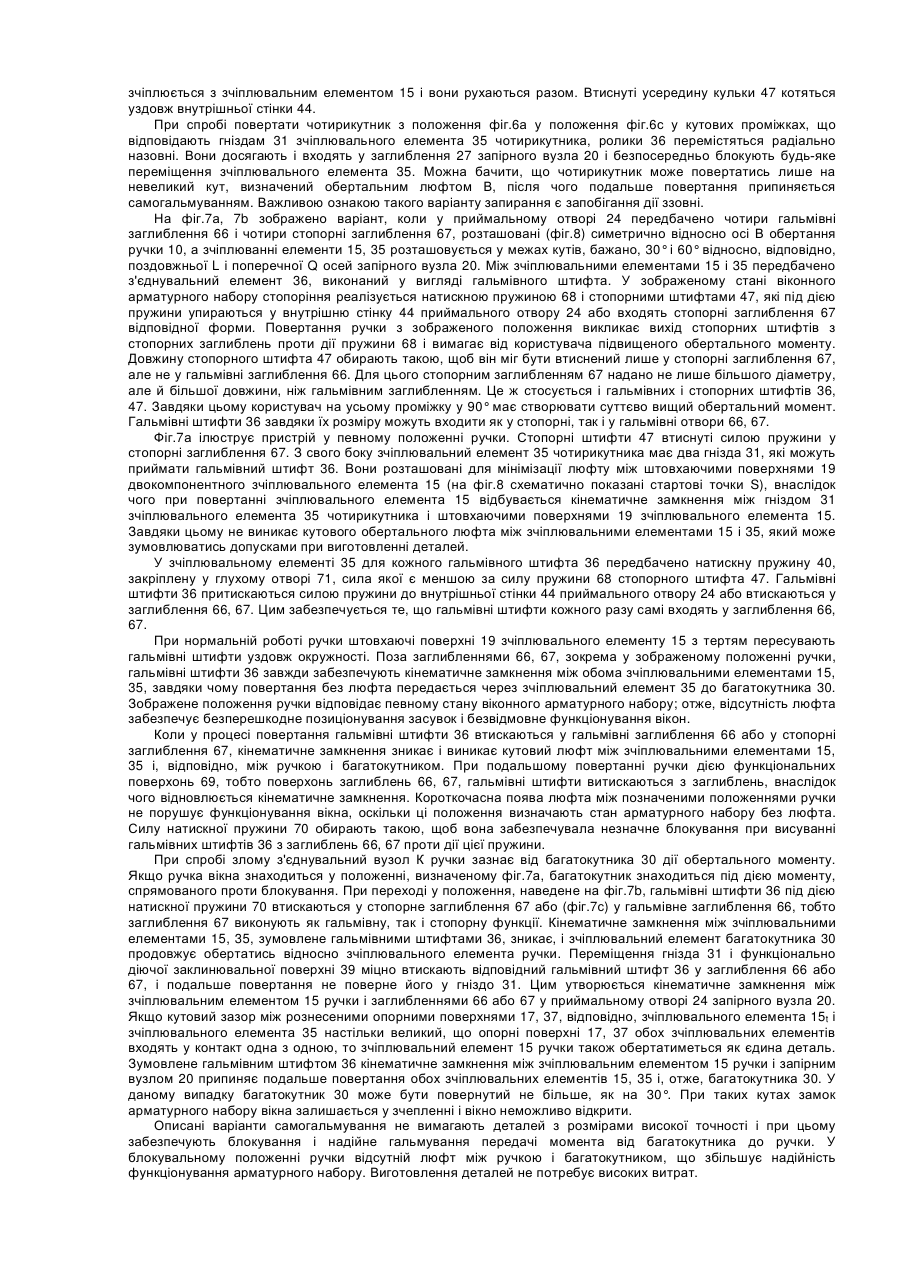

11. Арматурний набір за п. 9 або 10, який відрізняється тим, що з'єднувальний елемент (36) є катаним штифтом, гальмівним штифтом, циліндричним штифтом, циліндричним роликом або кулькою.

12. Арматурний набір за п. 11, який відрізняється тим, що з'єднувальні елементи (36) утворюють щонайменше одну пару з'єднувальних елементів, які завжди притискаються натискною пружиною (38) до суміжних штовхаючих поверхонь (19) зчіплювального елемента (15) ручки і розташовані у приблизно трапецеїдальному проміжку (55), обмеженому циліндричною внутрішньою стінкою (44) циліндричного приймального отвору (24), штовхаючими поверхнями (19) зчіплювального елемента (15) ручки і заклинювальною поверхнею (39) зчіплювального елемента (35) багатокутника, причому цей проміжок розширюється встановленою у ньому пружиною (38), а з'єднувальний елемент (36) може переміщуватись радіально назовні заклинювальною поверхнею (39) зчіплювального елемента (35) багатокутника.

13. Арматурний набір за п. 11, який відрізняється тим, що між штовхаючими поверхнями (19) зчіплювального елемента (15) ручки знаходиться з'єднувальний елемент (36), і кожному з'єднувальному елементу (36) на одному радіусі з ним відповідає виконане у зчіплювальному елементі (35) чотирикутника гніздо (31), що займає щонайменше такий же окружний кут, як і з'єднувальний елемент (36).

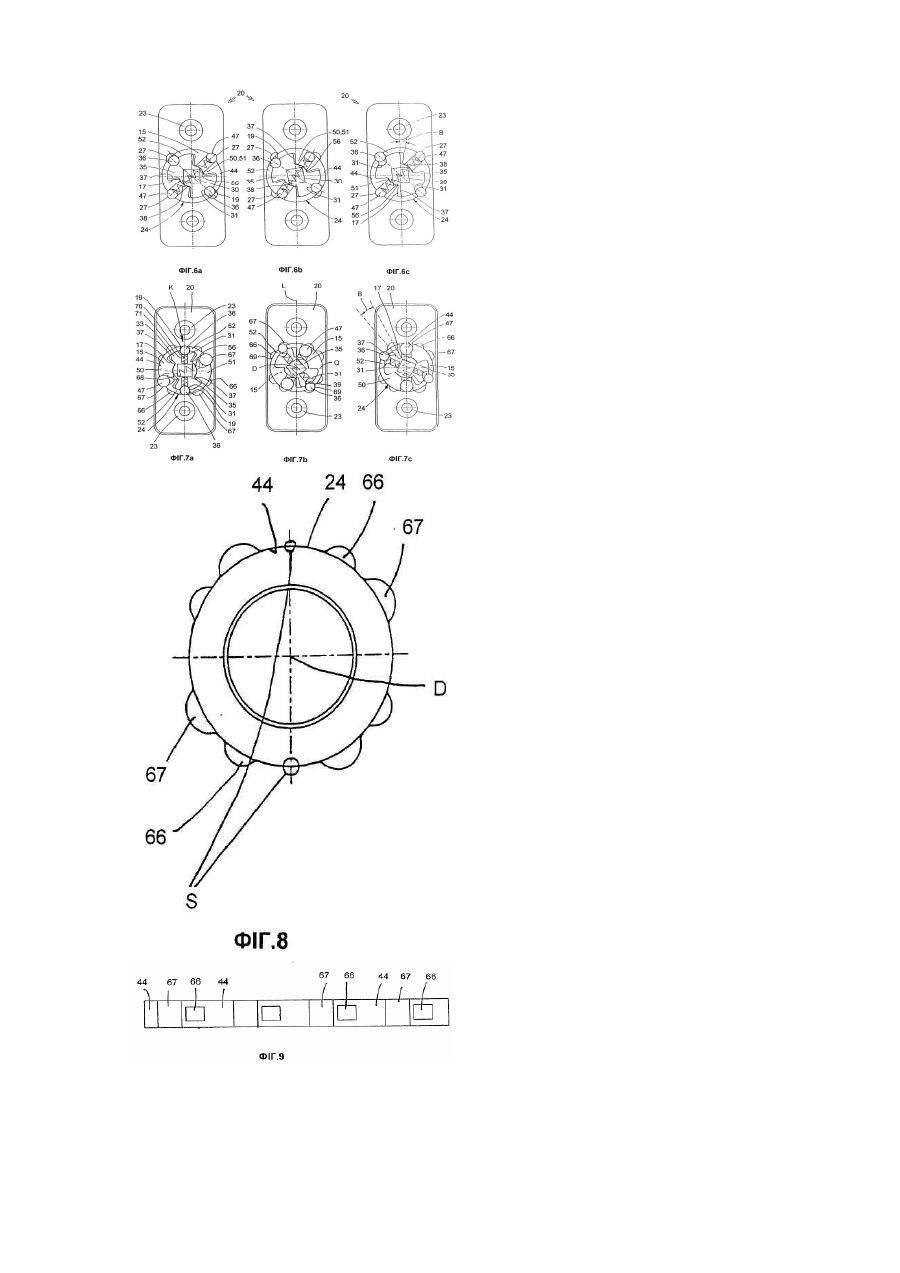

14. Арматурний набір за п. 13, який відрізняється тим, що у внутрішній стінці (44) приймального отвору (24) передбачено щонайменше чотири відповідні з'єднувальним елементам (36) виїмки або стопорні заглиблення (27, 66).

15. Арматурний набір за п. 13 або 14, який відрізняється тим, що на кожний з'єднувальний елемент (36) назовні у радіальному напрямку тисне пружина.

16. Арматурний набір за будь-яким з пп. 13-15, який відрізняється тим, що діаметрально протилежно розташовані середні частини (50) зчіплювального елемента (15) ручки спрямовують натискну пружину (38), яка витискає назовні стопорні кульки (47).

17. Арматурний набір за п. 16, який відрізняється тим, що у внутрішній стінці (44) приймального отвору (24) передбачено щонайменше чотири відповідні стопорним кулькам (47) стопорні заглиблення (67).

18. Арматурний набір за п. 16 або 17, який відрізняється тим, що діаметр стопорної кульки перевищує довжину і діаметр з'єднувального елемента (36).

19. Арматурний набір за будь-яким з пп. 16-18, який відрізняється тим, що сила пружини, що діє на стопорний елемент (67), перевищує силу пружини, що діє на з'єднувальний елемент (36).

20. Арматурний набір за будь-яким з пп. 13-17, який відрізняється тим, що з'єднувальні елементи (36) і/або стопорні кульки (47) через захоплення гніздами (31) і заглибленнями (27, 66, 67) пересуваються у радіальному напрямку, зокрема у межах кутових проміжків на внутрішній окружності (44), які відповідають функціональним поверхням (69) приймального отвору (24).

21. Арматурний набір за будь-яким з пп. 3-20, який відрізняється тим, що граничні поверхні (24) утворені у тілі запірного вузла (20).

22. Арматурний набір за будь-яким з пп. 3-21, який відрізняється тим, що граничні поверхні (24) утворені у виконавчому органі (25, 88), розташованому з геометричним або силовим замкненням у запірному вузлі (20).

23. Арматурний набір за будь-яким з пп. 3-22, який відрізняється тим, що граничні поверхні (24, 44) виконані з матеріалу, більш податливого, ніж матеріал зчіплювального елемента (35) і з'єднувальних елементів (36).

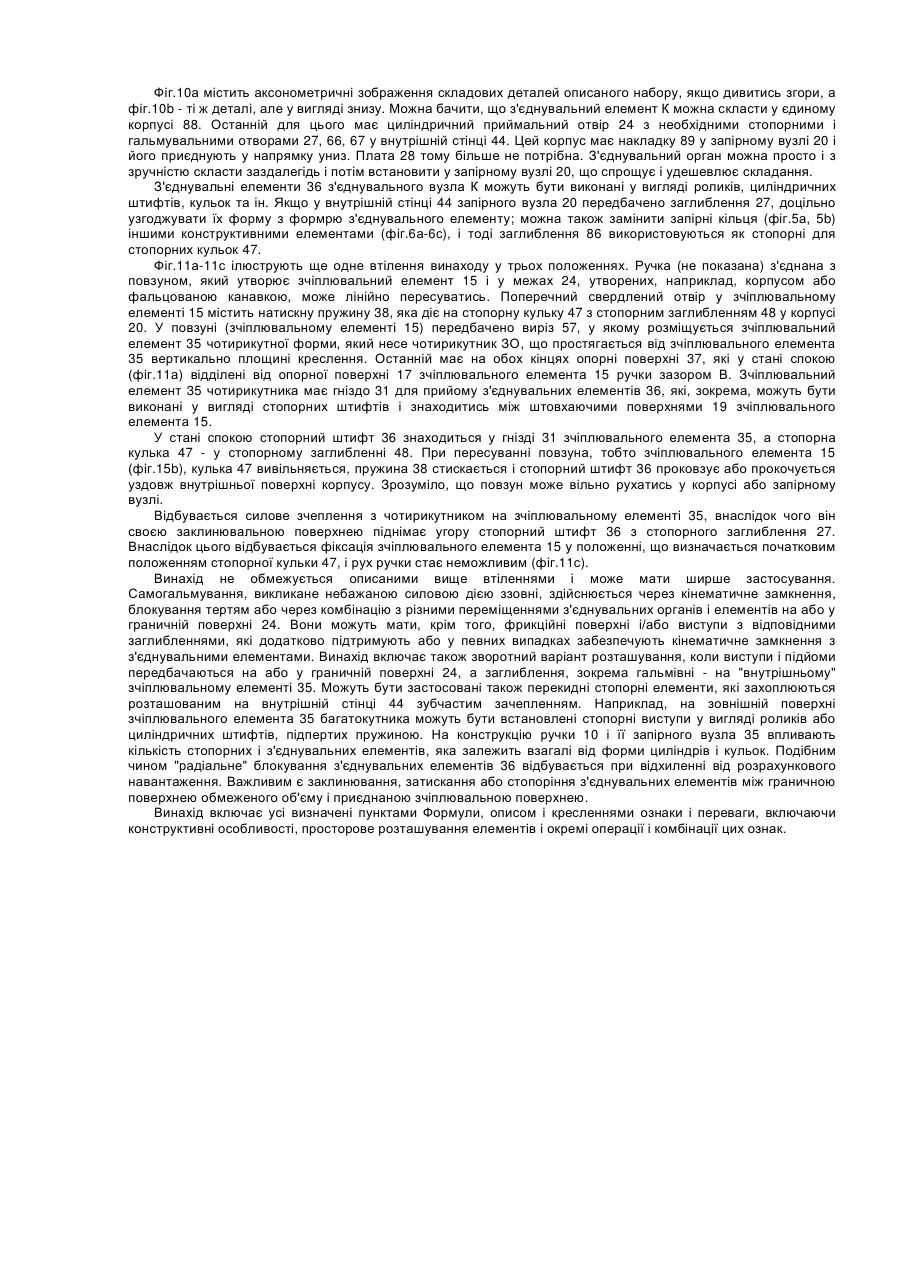

24. Арматурний набір у вигляді ручки з зчіплювальним елементом (15), виконаним як повзун, здатний лінійно пересуватись і розташований у обмежуючому об'ємі (24), наприклад у кожусі, запірному вузлі або фальцьованому заглибленні у плоскій опорі, зокрема у таких внутрішніх елементах приміщення, як полотна дверей або рами вікон, з зчіплювальним елементом (35) виконавчого органа, обмежено рухомим відносно зчіплювального елемента (15), встановленим поперек кожуха або запірного вузла і призначеним для активування зачиняючого механізму зв'язаним з ручкою багатокутником (30), і з розташованим між зчіплювальним елементом (15) і багатокутником (30) з'єднувальним органом (К), що включає з'єднувальний елемент (36), розташований між штовхаючими поверхнями (19) зчіплювального елемента (15) ручки, і в залежності від нього забезпечує силову дію або на ручку, або на виконавчий орган, дозволяючи або блокуючи цим вільний рух ручки, який відрізняється тим, що з'єднувальний елемент (36) виконаний як стопорний штифт і залежно від положення зчіплювального елемента або може ковзати по граничній поверхні (24), або входить у стопорне заглиблення (27).

25. Арматурний набір за п. 24, який відрізняється тим, що повзун або зчіплювальний елемент (15) ручки має виріз (57), призначений приймати зчіплювальний елемент (35) виконавчого органа, який утримує розташований поперечно до нього чотирикутник і має на обох кінцях опорні поверхні (37) з розташованими навпроти з люфтом (В) опорними поверхнями (15) ручки.

26. Арматурний набір за п. 24 або 25, який відрізняється тим, що повзун або зчіплювальний елемент (15) ручки має поперечний свердлений отвір, призначений приймати натискну пружину (38), яка через стопорну кульку (47) взаємодіє з стопорним заглибленням (48) у межах граничної поверхні (24).

27. Арматурний набір за п. 24 або 25, який відрізняється тим, що у стані спокою (що відповідає дозволу на вільний рух) з'єднувальний елемент (36) лежить у гнізді (31) зчіплювального елемента (35) і у положенні блокування може рухатись у межах кутового проміжку завдяки силовому замкненню у стопорному заглибленні (27).

28. Елемент для закриття, який відрізняється  тим, що містить пристрої за будь-яким з пп. 1-23 або пп. 24-27.
