Висівна секція для сівалки, сівалка і спосіб сіяння

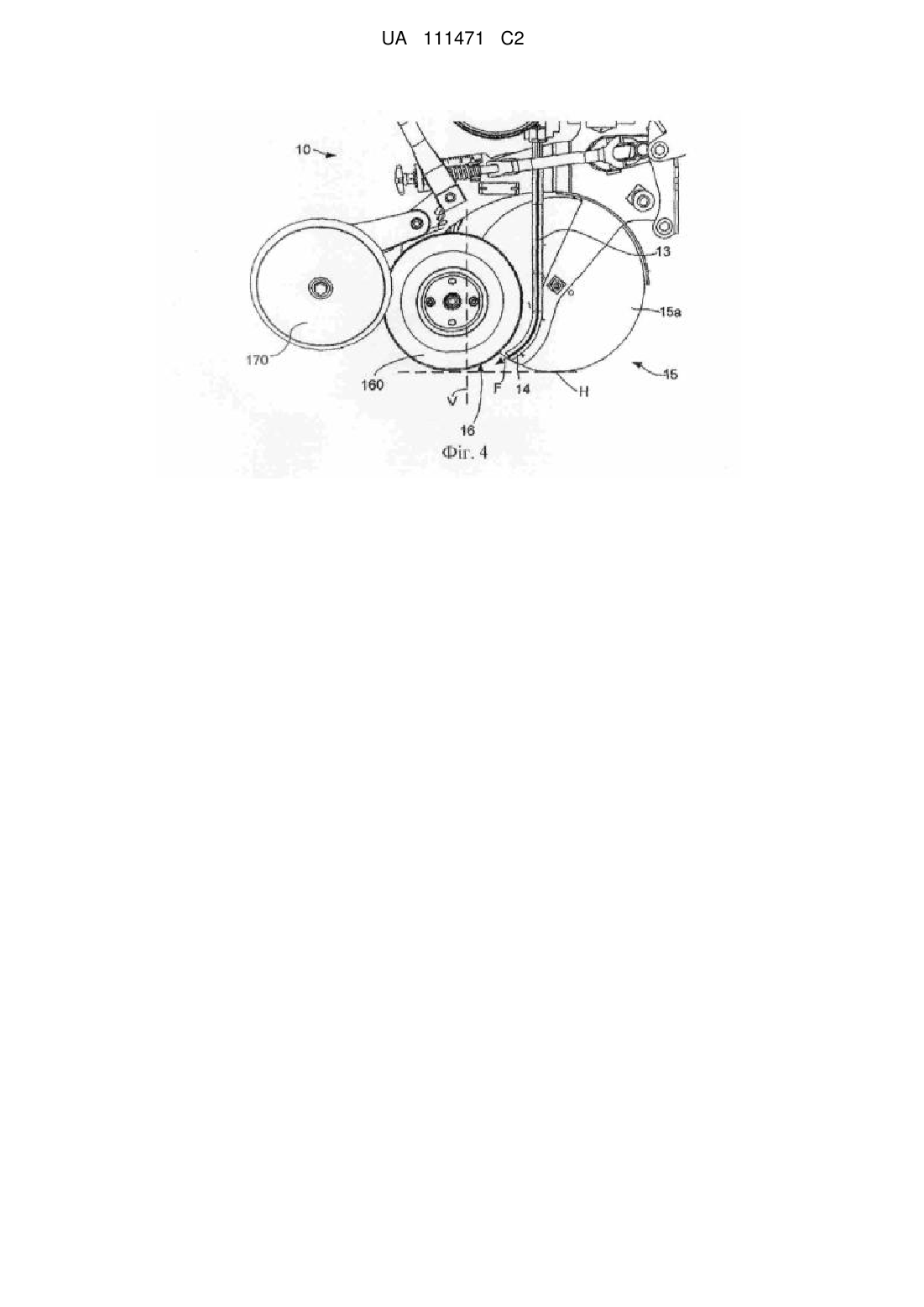

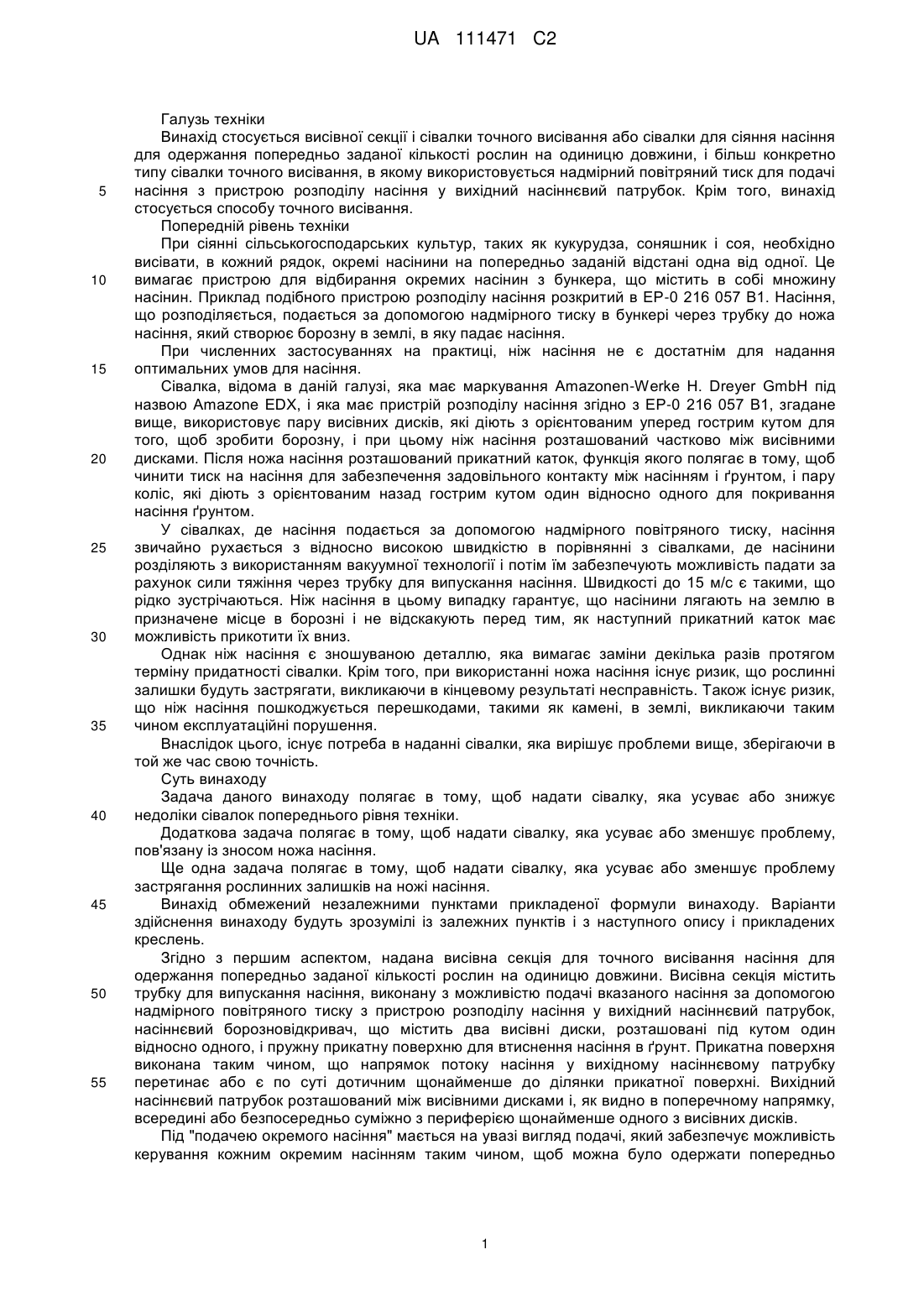

Реферат: Сівалка точного висівання для сіяння насіння, що призначена для одержання попередньо заданого числа рослин на одиницю довжини і містить трубку (13) для випускання насіння, виконану з можливістю подачі вказаного насіння за допомогою надмірного повітряного тиску з пристрою (11) розподілу насіння у вихідний насіннєвий патрубок (14), насіннєвий борозновідкривач (15), що містить два висівні диски (15а, 15b), розташовані під кутом один відносно одного, і пружну коткувальну поверхню (16) для втиснення насіння в ґрунт. Коткувальна поверхня (16) виконана таким чином, що напрямок потоку (F) насіння у вихідному насіннєвому патрубку (14) перетинає або є по суті дотичним щонайменше до ділянки коткувальної поверхні (16). Вихідний насіннєвий патрубок (14) розташований між висівними дисками (15а, 15b) і, як видно в поперечному напрямку, всередині або безпосередньо суміжно з периферією щонайменше одного з висівних дисків (15). UA 111471 C2 (12) UA 111471 C2 UA 111471 C2 5 10 15 20 25 30 35 40 45 50 55 Галузь техніки Винахід стосується висівної секції і сівалки точного висівання або сівалки для сіяння насіння для одержання попередньо заданої кількості рослин на одиницю довжини, і більш конкретно типу сівалки точного висівання, в якому використовується надмірний повітряний тиск для подачі насіння з пристрою розподілу насіння у вихідний насіннєвий патрубок. Крім того, винахід стосується способу точного висівання. Попередній рівень техніки При сіянні сільськогосподарських культур, таких як кукурудза, соняшник і соя, необхідно висівати, в кожний рядок, окремі насінини на попередньо заданій відстані одна від одної. Це вимагає пристрою для відбирання окремих насінин з бункера, що містить в собі множину насінин. Приклад подібного пристрою розподілу насіння розкритий в EP-0 216 057 B1. Насіння, що розподіляється, подається за допомогою надмірного тиску в бункері через трубку до ножа насіння, який створює борозну в землі, в яку падає насіння. При численних застосуваннях на практиці, ніж насіння не є достатнім для надання оптимальних умов для насіння. Сівалка, відома в даній галузі, яка має маркування Amazonen-Werke Н. Dreyer GmbH під назвою Amazone EDX, і яка має пристрій розподілу насіння згідно з EP-0 216 057 B1, згадане вище, використовує пару висівних дисків, які діють з орієнтованим уперед гострим кутом для того, щоб зробити борозну, і при цьому ніж насіння розташований частково між висівними дисками. Після ножа насіння розташований прикатний каток, функція якого полягає в тому, щоб чинити тиск на насіння для забезпечення задовільного контакту між насінням і ґрунтом, і пару коліс, які діють з орієнтованим назад гострим кутом один відносно одного для покривання насіння ґрунтом. У сівалках, де насіння подається за допомогою надмірного повітряного тиску, насіння звичайно рухається з відносно високою швидкістю в порівнянні з сівалками, де насінини розділяють з використанням вакуумної технології і потім їм забезпечують можливість падати за рахунок сили тяжіння через трубку для випускання насіння. Швидкості до 15 м/с є такими, що рідко зустрічаються. Ніж насіння в цьому випадку гарантує, що насінини лягають на землю в призначене місце в борозні і не відскакують перед тим, як наступний прикатний каток має можливість прикотити їх вниз. Однак ніж насіння є зношуваною деталлю, яка вимагає заміни декілька разів протягом терміну придатності сівалки. Крім того, при використанні ножа насіння існує ризик, що рослинні залишки будуть застрягати, викликаючи в кінцевому результаті несправність. Також існує ризик, що ніж насіння пошкоджується перешкодами, такими як камені, в землі, викликаючи таким чином експлуатаційні порушення. Внаслідок цього, існує потреба в наданні сівалки, яка вирішує проблеми вище, зберігаючи в той же час свою точність. Суть винаходу Задача даного винаходу полягає в тому, щоб надати сівалку, яка усуває або знижує недоліки сівалок попереднього рівня техніки. Додаткова задача полягає в тому, щоб надати сівалку, яка усуває або зменшує проблему, пов'язану із зносом ножа насіння. Ще одна задача полягає в тому, щоб надати сівалку, яка усуває або зменшує проблему застрягання рослинних залишків на ножі насіння. Винахід обмежений незалежними пунктами прикладеної формули винаходу. Варіанти здійснення винаходу будуть зрозумілі із залежних пунктів і з наступного опису і прикладених креслень. Згідно з першим аспектом, надана висівна секція для точного висівання насіння для одержання попередньо заданої кількості рослин на одиницю довжини. Висівна секція містить трубку для випускання насіння, виконану з можливістю подачі вказаного насіння за допомогою надмірного повітряного тиску з пристрою розподілу насіння у вихідний насіннєвий патрубок, насіннєвий борозновідкривач, що містить два висівні диски, розташовані під кутом один відносно одного, і пружну прикатну поверхню для втиснення насіння в ґрунт. Прикатна поверхня виконана таким чином, що напрямок потоку насіння у вихідному насіннєвому патрубку перетинає або є по суті дотичним щонайменше до ділянки прикатної поверхні. Вихідний насіннєвий патрубок розташований між висівними дисками і, як видно в поперечному напрямку, всередині або безпосередньо суміжно з периферією щонайменше одного з висівних дисків. Під "подачею окремого насіння" мається на увазі вигляд подачі, який забезпечує можливість керування кожним окремим насінням таким чином, щоб можна було одержати попередньо 1 UA 111471 C2 5 10 15 20 25 30 35 40 45 50 55 60 задану відстань між насінням. На практиці, з насіннєвого бункера послідовно вивантажується велика кількість насіння. Під виразом "є по суті дотичним до" мається на увазі, що напрямок потоку насіння повинен бути таким, що насіння, яке викидається, з великою імовірністю входить в зіткнення з прикатною поверхнею перед торканням ґрунту. Цей вираз також охоплює напрямки потоку насіння, де насіння торкається ґрунту перед прикатною поверхнею, але де вони знаходяться достатньо близько до прикатної поверхні, щоб не відскакувати від насіннєвої борозни перед прикочуванням прикатною поверхнею. Те, що прикатна поверхня виконана таким чином, що напрямок насіннєвого потоку у вихідному насіннєвому патрубку перетинає або знаходиться по дотичній щонайменше до ділянки прикатної поверхні гарантує, що насіння, яке викидається за допомогою надмірного повітряного тиску, незважаючи на свою високу швидкість, виявляється в правильному положенні в борозні. За рахунок розміщення вихідного насіннєвого патрубка всередині або безпосередньо суміжно з периферією щонайменше одного з висівних дисків, його можна захистити від пошкоджень, які в іншому випадку могли б відбуватися в результаті контакту з твердими ділянками ґрунту і/або об'єктами в землі. Таким чином, ніж насіння може бути повністю виключений, що усуває проблему, пов'язану зі зношуванням ножа насіння. За рахунок виключення ножа насіння, також усувається проблема з частинами рослин, що застрягають на ножі насіння. На закінчення, ніж насіння усувається як складова частина, що є перевагою як з точки зору логістики, так і з точки зору вартості продукції. Переваги для користувача полягають в тому, що сівалка буде дешевшою і менш чутливою до робочих несправностей. Оскільки ніж насіння був усунутий, насіннєва борозна формується по суті насіннєвим борозновідкривачем. Крім того, за рахунок виключення ножа насіння прикатна поверхня може бути розташована ближче до насіннєвого борозновідкривача. У результаті, може бути одержана більш компактна висівна секція, яка забезпечує кращу здатність слідувати контуру землі, меншу чутливість до нерівностей і більш правильне розміщення насіння, оскільки скорочується час між відкриванням насіннєвої борозни і поміщенням в борозну насіння. Вихідний насіннєвий патрубок, як видно в площині, перпендикулярній напрямку потоку насіння, може мати по суті такий же поперечний переріз, як трубка для випускання насіння. Вихідний насіннєвий патрубок і трубка для випускання насіння можуть, наприклад, бути утворені у вигляді єдиної деталі з трубки, яка пропонує дешевий і простий складовий елемент. Вихідний насіннєвий патрубок може бути розташований повністю попереду вертикальної площини, яка розташована по дотичній до одного з висівних дисків і перпендикулярно основному робочому напрямку висівної секції. Вихідний насіннєвий патрубок може бути розташований на відстані від горизонтальної площини, яка розташована по дотичній до нижньої кромки одного з висівних дисків. Напрямок потоку насіння у вихідному насіннєвому патрубку може становити щонайменше 45 градусів відносно вертикальної площини, щонайменше 60 градусів відносно вказаної вертикальної площини або щонайменше 75 градусів відносно вказаної вертикальної площини. Прикатна поверхня може бути утворена прикатним катком. Прикатний каток може мати прикатну частину і щонайменше одну бічну стінку, при цьому товщина матеріалу бічної стінки менша, ніж товщина матеріалу прикатної частини, переважно приблизно на 20 % менша, приблизно на 30 % менша, приблизно на 40 % менша або приблизно на 50 % менша. Як альтернатива, прикатна поверхня може бути утворена по суті жорстким корпусом, який з'єднаний зі вказаною сівалкою точного висівання за допомогою пружинного елемента. Вказаний по суті жорсткий корпус робить можливим подачу, керованим чином, наприклад добрив і/або пестицидів. Як додаткова альтернатива, прикатна поверхня може бути утворена еластично пружним корпусом. Подібне рішення може бути виконане з порівняно низькою вартістю. Трубка для випускання насіння може містити по суті пряму ділянку, довжина якої більша, ніж радіус щонайменше одного з висівних дисків. Пряма ділянка може бути по суті вертикальною. Пристрій розподілу насіння може бути виконаний у вигляді єдиного цілого з висівною секцією. Отже, висівна секція даного типу може мати пристрій розподілу насіння, який подає насіння тільки в дану висівну секцію. Висівна секція даного типу може також мати свій власний насіннєвий бункер, з якого подається насіння. Згідно з другим аспектом, надана сівалка точного висівання, що містить щонайменше дві висівні секції згідно з викладеним вище. 2 UA 111471 C2 5 10 15 20 25 30 35 40 45 50 55 60 Згідно з третім аспектом, надана сівалка точного висівання, що містить щонайменше дві висівні секції згідно з викладеним вище, і пристрій розподілу насіння, виконаний з можливістю подачі насіння в обидві висівні секції. Кожна висівна секція може бути виконана з можливістю роботи по суті незалежно, можливо, використовуючи подачу стиснутого повітря, загальну для всіх висівних секцій. Згідно з четвертим аспектом, наданий спосіб точного висівання насіння для одержання попередньо заданої кількості рослин на одиницю довжини. Спосіб включає подачу окремого насіння з насіннєвого бункера за допомогою пристрою розподілу насіння, подачу вказаного насіння за допомогою надмірного тиску повітря через трубку для випускання насіння з пристрою розподілу насіння у вихідний насіннєвий патрубок, відкривання насіннєвої борозенки за допомогою насіннєвого борозновідкривача, що містить два висівні диски, розташовані під кутом один відносно одного, і втиснення насіння в ґрунт за допомогою пружної прикатної поверхні. Насіння подається через вихідний насіннєвий патрубок таким чином, що напрямок потоку насіння у вихідному насіннєвому патрубку перетинає або є по суті дотичним щонайменше до ділянки прикатної поверхні. Насіння залишає вихідний насіннєвий патрубок в положенні між висівними дисками і, як видно в поперечному напрямку, всередині або безпосередньо суміжно з периферією щонайменше одного з висівних дисків. Це означає, що насіння залишає вихідний насіннєвий патрубок в положенні, яке достатньо захищене, без необхідності у використанні ножа насіння. Згідно зі способом, насіннєва борозна утворюється по суті виключно насіннєвим борозновідкривачем. У результаті, ніж насіння не потрібен. Коротке описання креслень Фіг. 1 являє собою схематичне перспективне зображення сівалки точного висівання. Фіг. 2 являє собою схематичне перспективне зображення висівної секції, яка може бути використана в сівалці точного висівання згідно з фіг. 1. Фіг. 3 являє собою вигляд зверху частини висівної секції згідно з фіг. 2. Фіг. 4 являє собою вигляд зверху частини висівної секції згідно з фіг. 3, на якому один з висівних дисків був видалений, щоб відкрити трубку для випускання насіння. Фіг. 5 являє собою вигляд зверху альтернативної висівної секції, на якому один з висівних дисків був видалений, щоб залишити відкритою трубку для випускання насіння. Фіг. 6 являє собою вигляд зверху ще однієї альтернативної висівної секції, на якому один з висівних дисків був видалений, щоб залишити відкритою трубку для випускання насіння. Фіг. 7 являє собою зображення в поперечному перерізі прикатного катка. Фіг. 8 являє собою зображення в поперечному перерізі, що показує деталь прикатного катка згідно з фіг. 7. Опис варіантів здійснення Фіг. 1 показує варіант здійснення сівалки 1, що містить множину висівних секцій 10, кожна з яких має пристрій 11 розподілу насіння, який з'єднаний з насіннєвим бункером 12 і виконаний з можливістю подачі окремого насіння з насіннєвого бункера через трубку 13 для випускання насіння (Фіг. 2, 3) у вихідний насіннєвий патрубок 14. Пристрій розподілу насіння відбирає насіння з насіннєвого бункера таким чином, щоб виходила низка насіння, розділеного попередньо заданою відстанню, при цьому низка насіння послідовно подається у бік впускного отвору (не показаний) трубки 13 для випускання насіння, після чого вони примусово спрямовуються через трубку 13 длявипускання насіння за допомогою стиснутого повітря. Трубка 13 для випускання насіння може бути виконана у вигляді патрубка, який проходить по суті прямо вниз з пристрою 11 розподілу насіння і закінчується зігнутою назад ділянкою, безпосередньо перед вихідним насіннєвим патрубком 14. Таким чином, патрубок може мати по суті пряму ділянку, яка є довшою, ніж радіус щонайменше одного з висівних дисків 15a, 15b. Зігнута ділянка може бути виконана таким чином, що напрямок потоку F насіння у вихідному насіннєвому патрубку 14 становить щонайменше 45 градусів відносно вертикальної площини, щонайменше 60 градусів відносно вказаної вертикальної площини або щонайменше 75 градусів відносно вказаної вертикальної площини. Вихідний насіннєвий патрубок 14 розташований між висівними дисками 15a, 15b і, як видно в поперечному напрямку, всередині або безпосередньо суміжно з периферією щонайменше одного з висівних дисків 16, 16', 16". В одному варіанті здійснення, щонайменше частина отвору вихідного насіннєвого патрубка розташована на або всередині периферії висівного диска. В одному варіанті здійснення, трубка 13 для випускання насіння і вихідний насіннєвий патрубок 14 утворюють інтегрований блок. Вони можуть, наприклад, бути утворені з однієї і тієї ж частини патрубка, при цьому один кінець частини патрубка утворює вихідний насіннєвий 3 UA 111471 C2 5 10 15 20 25 30 35 40 45 50 55 патрубок 14. Патрубок може бути виконаний з полімерного матеріалу, наприклад, пластмаси або гуми, або з металу. У будь-якому випадку, вихідний насіннєвий патрубок 14 може бути розташований попереду вертикальної площини V, яка перпендикулярна основному робочому напрямку висівної секції і яка розташована по дотичній до одного з висівних дисків 15a, 15b. В одному варіанті здійснення, вихідний насіннєвий патрубок 14 розташований на горизонтальній відстані від вертикальної площини V, яка відповідає щонайменше приблизно 10 % радіуса щонайменше одного з висівних дисків 15a, 15b, як альтернатива, щонайменше приблизно 20 % або щонайменше приблизно 30 % радіуса щонайменше одного з висівних дисків. Крім того, вихідний насіннєвий патрубок може бути розташований на вертикальній відстані над горизонтальною площиною Н, яка розташована по дотичній до нижньої частини одного з висівних дисків 15a, 15b. Вертикальна відстань може відповідати щонайменше приблизно 10 % радіуса щонайменше одного з висівних дисків, щонайменше приблизно 15 % радіуса щонайменше одного з висівних дисків, щонайменше приблизно 20 % радіуса щонайменше одного з висівних дисків або щонайменше приблизно 25 % радіуса щонайменше одного з висівних дисків. Висівна секція 10 додатково містить насіннєвий борозновідкривач 15, який може містити пару взаємно нахилених висівних дисків 15a, 15b і одне або декілька коліс 15c, які обмежують глибину сіяння. Крім того, висівна секція 10 може містити прикатний каток 160, який має прикатну поверхню 16, мета якої полягає в тому, щоб чинити тиск на насіння для забезпечення задовільного контакту між насінням і ґрунтом. Насіннєві борозновідкривачі, що мають два висівних диски, відомі, наприклад, з US4590869A, і містять пару дисків або коліс, які виконані з можливістю обертання навколо своїх відповідних осей обертання, які утворюють тупий кут таким чином, щоб самі диски утворювали гострий кут один з одним. На краю навпроти гострого кута є простір між дисками, в якому, наприклад, може бути розташований вихідний насіннєвий патрубок. Крім того, висівна секція може містити борознозакриваючий засіб 17, який може містити пару нахилених коліс або дисків 170. Колеса або диски 170 можуть бути розташовані під кутом, протилежним куту висівних дисків, таким чином, щоб вони шкребли або давили ґрунт вниз зверху насіння таким чином, щоб закривати насіннєву борозну. Як показано на фіг. 4, вихідний насіннєвий патрубок виконаний з можливістю викидання насіння в напрямку F випускання, який знаходиться по дотичній до прикатної поверхні 16 або перетинає її. Таким чином, насіння, яке викидається з високою швидкістю (часто приблизно 15 м/с), буде відскакувати від прикатної поверхні 16 і на землю, де їх прикочує прикатна поверхня 16. Далі з посиланням на Фіг. 7 і 8 може бути наданий прикатний каток 160 у вигляді кільцевої трубки з орієнтованим всередину фланцем 165, який виконаний з можливістю входити в зіткнення з периферією обідка 164. З посиланням на Фіг. 8, прикатний каток 160 може мати прикатну частину 161, яка утворює прикатну поверхню 16, яка має матеріал з першою товщиною Tt, яка більша, ніж товщина Ts другого матеріалу бічної стінки 162a, 162b прикатного катка. Трубка прикатного катка може бути виконана з еластичного матеріалу, такого як гума або гумоподібний матеріал. Товщина Ts матеріалу бічної стінки 162a, 162b може бути меншою, ніж товщина Tt матеріалу прикатної частини 161, наприклад, приблизно на 20 % менша, приблизно на 30 % менша, приблизно на 40 % менша, або приблизно на 50 % менша. З посиланням на Фіг. 5 показаний альтернативний варіант висівної секції 10', де прокочувана поверхня 16' утворена по суті жорстким корпусом 160', який розташований пружним чином відносно висівної секції 10' у вигляді еластичного елемента 163. Жорсткий корпус 160' може бути виконаний з полімерного матеріалу або металу, а еластичний елемент 163 може бути виконаний з пружного матеріалу, наприклад, пружинної сталі. Еластичний елемент 163 може, в свою чергу, бути встановлений на рамі 167 висівної секції 10' за допомогою розпірної деталі 166. Як альтернатива, жорсткий корпус і еластичний елемент можуть бути утворені у вигляді єдиної деталі і з одного і того ж матеріалу, при цьому жорсткий корпус 160' і еластичний елемент 163 мають різну товщину матеріалу, що надає їм за допомогою цього різну жорсткість. У даному варіанті здійснення, жорсткий корпус може бути забезпечений одним або декількома каналами з відповідним отвором (не показаний), пристосованим для добрив і/або пестицидів. Подібні канали можуть бути з'єднані з контейнером для добрив і пестицидів, відповідно, при цьому може бути по одному каналу для кожної висівної секції, або може бути один єдиний канал, який є загальним для всіх висівних секцій сівалки. 4 UA 111471 C2 5 10 15 20 З посиланням на Фіг. 6, показаний альтернативний варіант висівної секції 10", в якому прикатна поверхня 16" утворена еластичним елементом 160". Еластичний елемент 160" може, в свою чергу, бути встановлений на рамі 167 висівної секції 10' за допомогою розпірної деталі 166. Еластичний елемент 160" може бути виконаний з металу, наприклад, з пружинної сталі. Як альтернатива, може бути використаний полімерний матеріал, такий як пластмаса або гума. У варіанті здійснення, показаному на фіг. 6, еластичний елемент може бути утворений з композитного матеріалу, який може включати в себе в комбінації метал і полімерний матеріал. В обох варіантах здійснення, показаних на фіг. 5 і Фіг. 6, прикочувана поверхня 16', 16" може бути модифікована для того, щоб одержати зносостійку поверхню, наприклад, за допомогою нанесення покриття з цементованого карбіду. Як проілюстровано на кресленнях, сівалка точного висівання може містити множину висівних секцій, кожна з яких має свій власний насіннєвий бункер, пристрій розподілу насіння і т. д. Як альтернатива, рішення може бути використане в поєднанні з сівалкою точного висівання, де, наприклад, один або більше насіннєвих бункерів і/або пристроїв розподілу насіння є загальними для двох або більше висівних секцій, і де насіння подається з відповідного пристрою розподілу насіння через патрубки або трубки, які з'єднані з пристроєм 13 розподілу насіння. Висівні диски 15a, 15b можуть бути одного і того ж розміру і відносно зміщені в подовжньому напрямку висівної секції. Як альтернатива, висівні диски можуть бути різного розміру. Висівні диски можуть бути виконані з різних матеріалів, наприклад, один виконаний з металу, а один виконаний з полімерного матеріалу, такого як гума або пластмаса. ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 50 55 1. Висівна секція для точного висівання насіння, що призначена для одержання попередньо заданої кількості рослин на одиницю довжини, що містить: трубку (13) для випускання насіння, виконану з можливістю подачі вказаного насіння за допомогою надмірного повітряного тиску з пристрою (11) розподілу насіння у вихідний насіннєвий патрубок (14); причому насіння з силою направляється через трубку для випускання насіння за допомогою надмірного повітряного тиску; насіннєвий борозновідкривач (15), що містить два висівні диски (15а, 15b), розташовані під кутом один відносно одного, і пружну коткувальну поверхню (16, 16', 16") для втиснення насіння в ґрунт, при цьому вказана коткувальна поверхня (16, 16', 16") виконана таким чином, що напрямок потоку (F) насіння у вихідному насіннєвому патрубку (14) перетинає або є по суті дотичним щонайменше до ділянки коткувальної поверхні (16, 16', 16"), яка відрізняється тим, що вихідний насіннєвий патрубок (14) розташований між висівними дисками (15а, 15b) і, як видно в поперечному напрямку, всередині периферії щонайменше одного з висівних дисків (15а, 15b). 2. Висівна секція за п. 1, в якій вихідний насіннєвий патрубок (14), як видно в площині, перпендикулярній напрямку потоку (F) насіння, має по суті такий же поперечний переріз, як трубка (13) для випускання насіння. 3. Висівна секція за будь-яким з пп. 1 або 2, в якій вихідний насіннєвий патрубок (14) розташований на відстані по вертикалі над горизонтальною площиною (Н), яка розташована по дотичній до нижньої кромки одного з висівних дисків (15а, 15b), при цьому вертикальна відстань відповідає щонайменше приблизно 10 % радіуса щонайменше одного з висівних дисків, переважно щонайменше приблизно 15 % радіуса щонайменше одного з висівних дисків (15а, 15b), щонайменше приблизно 20 % радіуса щонайменше одного з висівних дисків або щонайменше приблизно 25 % радіуса щонайменше одного з висівних дисків. 4. Висівна секція за будь-яким з попередніх пунктів, в якій вихідний насіннєвий патрубок (14) виконаний таким чином, що напрямок потоку (F) насіння у вихідному насіннєвому патрубку (14) становить щонайменше 45 градусів відносно вертикальної площини, щонайменше 60 градусів відносно вказаної вертикальної площини або щонайменше 75 градусів відносно вказаної вертикальної площини. 5. Висівна секція за будь-яким з попередніх пунктів, в якій коткувальна поверхня (16, 16', 16") утворена коткувальним котком (160). 6. Висівна секція за п. 5, в якій коткувальний коток має коткувальну частину (161) і щонайменше одну бічну стінку (162а, 162b), при цьому товщина (Ts) матеріалу бічної стінки (162а, 162b) 5 UA 111471 C2 5 10 15 20 25 30 35 менша, ніж товщина (Tt) матеріалу коткувальної частини (161), переважно приблизно на 20 % менша, приблизно на 30 % менша, приблизно на 40 % менша або приблизно на 50 % менша. 7. Висівна секція за будь-яким з пп. 1-4, в якій коткувальна поверхня (16, 16', 16") утворена по суті жорстким корпусом (160'), який з'єднаний зі вказаною сівалкою точного висівання за допомогою пружинного елемента (163). 8. Висівна секція за будь-яким з пп. 1-4, в якій коткувальна поверхня утворена еластично пружним корпусом (160"). 9. Висівна секція за будь-яким з попередніх пунктів, в якій трубка (13) для випускання насіння включає в себе по суті пряму ділянку, довжина якої більша, ніж радіус щонайменше одного з висівних дисків (15а, 15b). 10. Висівна секція за п. 9, в якій пряма ділянка є по суті вертикальною. 11. Висівна секція за будь-яким з попередніх пунктів, в якій пристрій (11) розподілу насіння об'єднаний з висівною секцією. 12. Сівалка точного висівання, що містить щонайменше дві висівні секції за будь-яким з попередніх пунктів. 13. Сівалка точного висівання, що містить щонайменше дві висівні секції за будь яким з пп. 1-10, і пристрій розподілу насіння, який виконаний з можливістю подачі насіння в обидві висівні секції. 14. Спосіб точного висівання насіння для одержання попередньо заданої кількості рослин на одиницю довжини, що включає: подачу окремих насінин з насіннєвого бункера (12) за допомогою пристрою (11) розподілу насіння; подачу вказаних насінин за допомогою надмірного повітряного тиску через трубку (13) для випускання насіння з пристрою (11) розподілу насіння у вихідний насіннєвий патрубок (14), причому насіння з силою направляють через трубку для випускання насіння за допомогою надмірного повітряного тиску, відкривання насіннєвої борозни за допомогою насіннєвого борозновідкривача (15), що містить два висівні диски (15а, 15b), розташовані під кутом один відносно одного, і втиснення насіння в ґрунт за допомогою пружної коткувальної поверхні (16, 16', 16"), при цьому насіння подають через вихідний насіннєвий патрубок таким чином, що напрямок потоку (F) насіння у вихідному насіннєвому патрубку (14) перетинає або є по суті дотичним щонайменше до ділянки коткувальної поверхні (16, 16', 16"), який відрізняється тим, що насіння вивантажують з вихідного насіннєвого патрубка (14) в положенні між висівними дисками (15а, 15b) і, як видно в поперечному напрямку, всередині периферії щонайменше одного з висівних дисків (15а, 15b). 15. Спосіб за п. 14, в якому насіннєва борозна утворена по суті виключно насіннєвим борозновідкривачем. 6 UA 111471 C2 7 UA 111471 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
