Секція сівалки

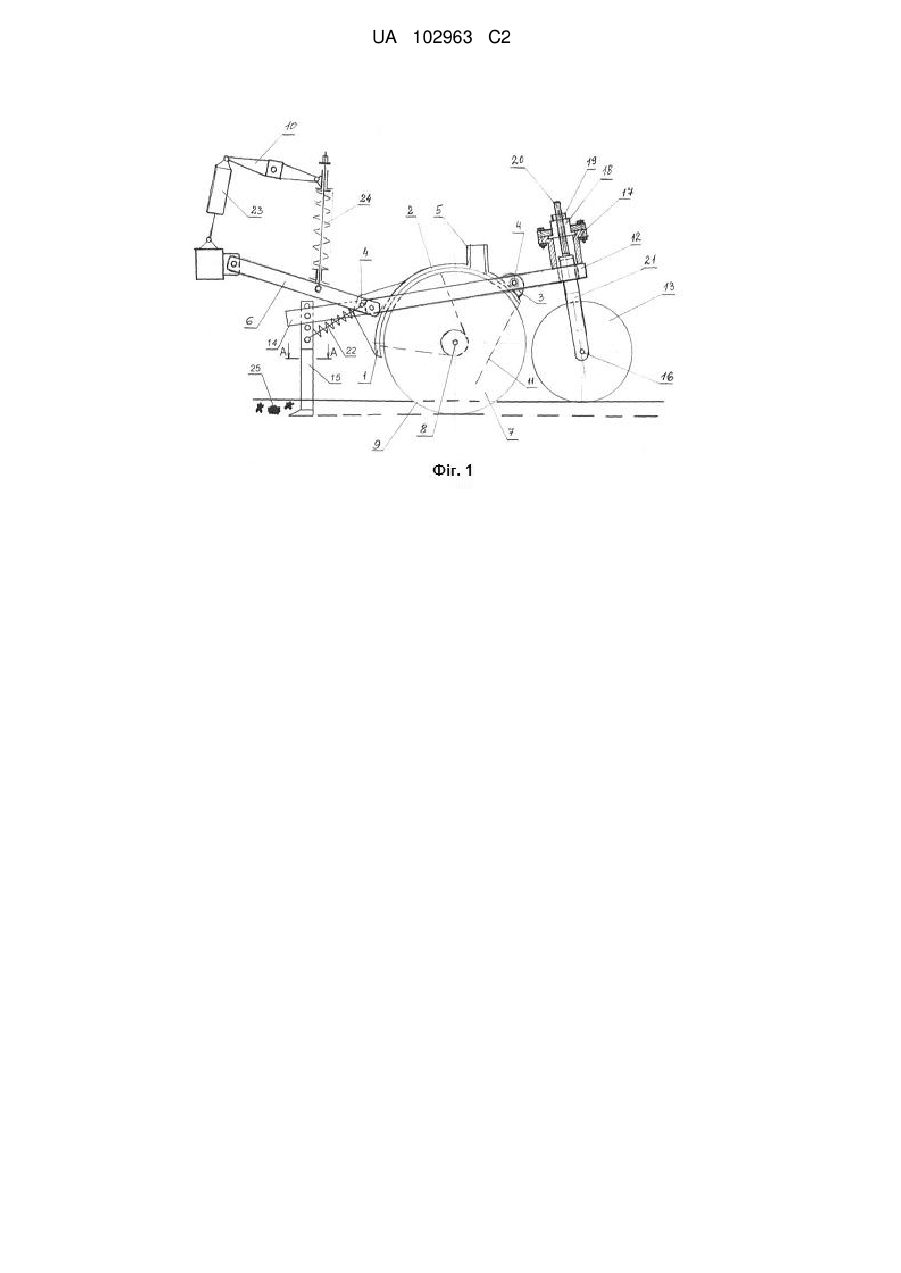

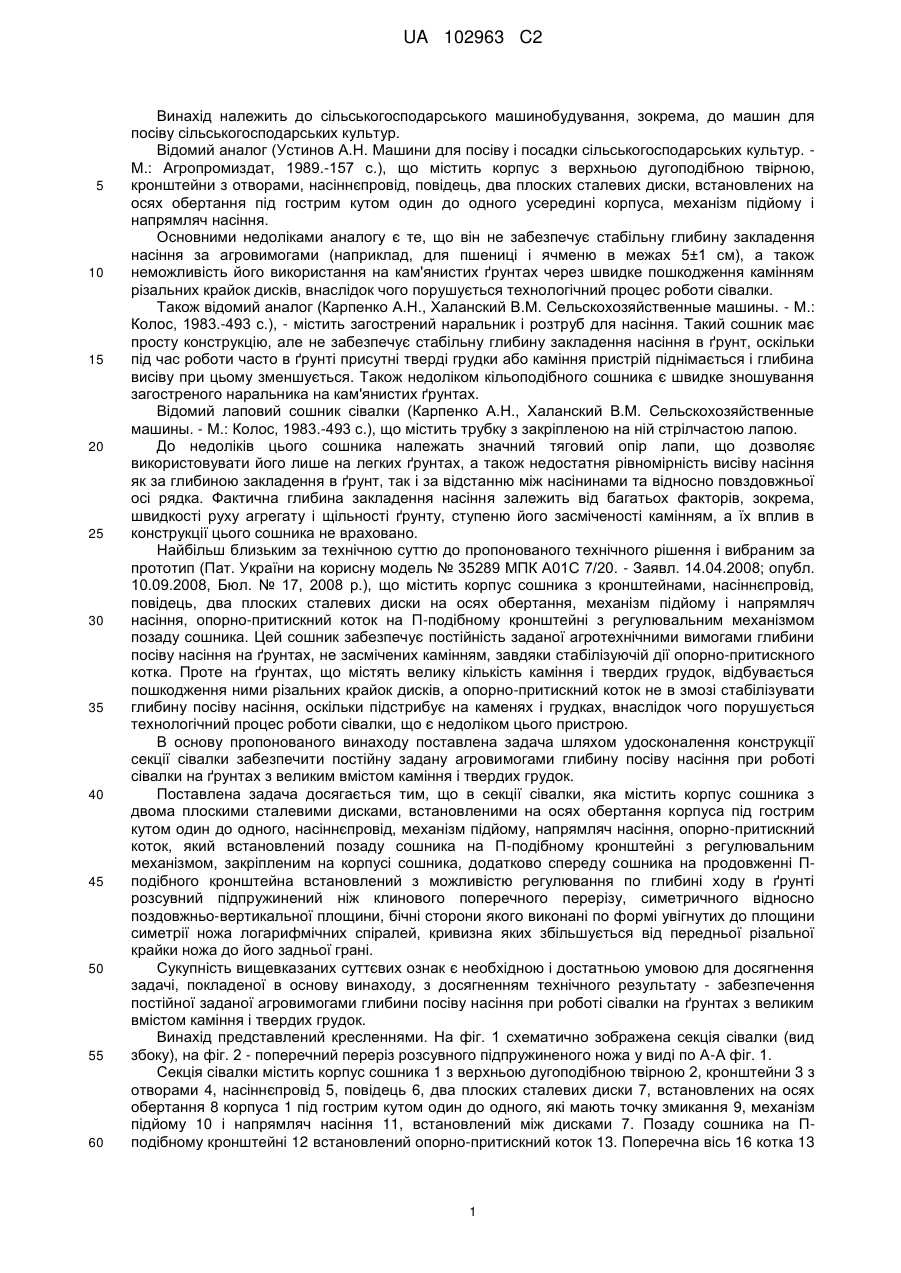

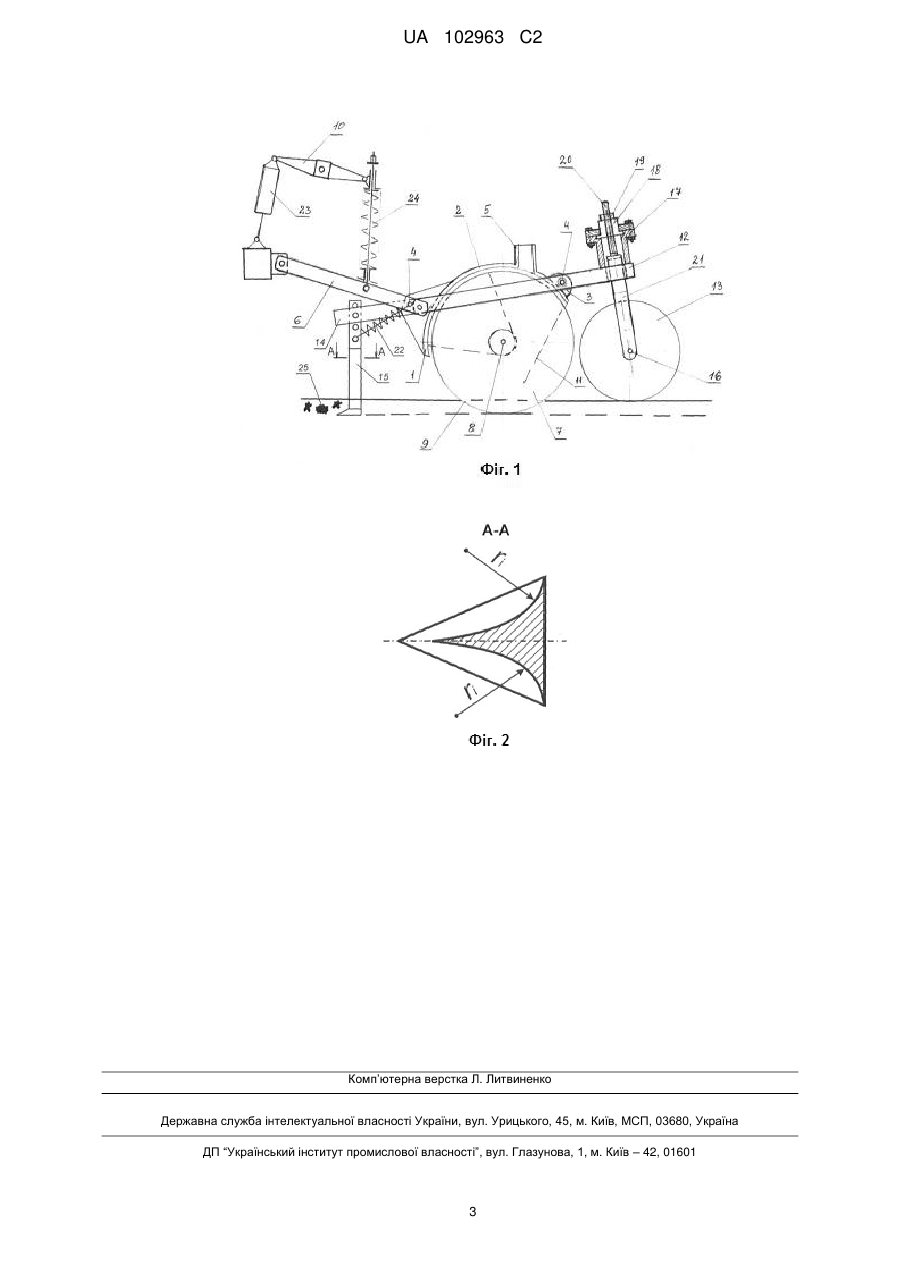

Реферат: Секція сівалки, в якій додатково спереду сошника на продовженні П-подібного кронштейна встановлений, з можливістю регулювання по глибині ходу в ґрунті, розсувний підпружинений ніж клинового поперечного перерізу, симетричного відносно поздовжньо-вертикальної площини. Бічні сторони ножа виконані по формі увігнутих до площини його симетрії логарифмічних спіралей, кривизна яких збільшується від передньої різальної крайки ножа до його задньої грані. UA 102963 C2 (12) UA 102963 C2 UA 102963 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема, до машин для посіву сільськогосподарських культур. Відомий аналог (Устинов А.Н. Машини для посіву і посадки сільськогосподарських культур. М.: Агропромиздат, 1989.-157 с.), що містить корпус з верхньою дугоподібною твірною, кронштейни з отворами, насіннєпровід, повідець, два плоских сталевих диски, встановлених на осях обертання під гострим кутом один до одного усередині корпуса, механізм підйому і напрямляч насіння. Основними недоліками аналогу є те, що він не забезпечує стабільну глибину закладення насіння за агровимогами (наприклад, для пшениці і ячменю в межах 5±1 см), а також неможливість його використання на кам'янистих ґрунтах через швидке пошкодження камінням різальних крайок дисків, внаслідок чого порушується технологічний процес роботи сівалки. Також відомий аналог (Карпенко А.Н., Халанский В.М. Сельскохозяйственные машины. - М.: Колос, 1983.-493 с.), - містить загострений наральник і розтруб для насіння. Такий сошник має просту конструкцію, але не забезпечує стабільну глибину закладення насіння в ґрунт, оскільки під час роботи часто в ґрунті присутні тверді грудки або каміння пристрій піднімається і глибина висіву при цьому зменшується. Також недоліком кільоподібного сошника є швидке зношування загостреного наральника на кам'янистих ґрунтах. Відомий лаповий сошник сівалки (Карпенко А.Н., Халанский В.М. Сельскохозяйственные машины. - М.: Колос, 1983.-493 с.), що містить трубку з закріпленою на ній стрілчастою лапою. До недоліків цього сошника належать значний тяговий опір лапи, що дозволяє використовувати його лише на легких ґрунтах, а також недостатня рівномірність висіву насіння як за глибиною закладення в ґрунт, так і за відстанню між насінинами та відносно повздовжньої осі рядка. Фактична глибина закладення насіння залежить від багатьох факторів, зокрема, швидкості руху агрегату і щільності ґрунту, ступеню його засміченості камінням, а їх вплив в конструкції цього сошника не враховано. Найбільш близьким за технічною суттю до пропонованого технічного рішення і вибраним за прототип (Пат. України на корисну модель № 35289 МПК А01С 7/20. - Заявл. 14.04.2008; опубл. 10.09.2008, Бюл. № 17, 2008 p.), що містить корпус сошника з кронштейнами, насіннєпровід, повідець, два плоских сталевих диски на осях обертання, механізм підйому і напрямляч насіння, опорно-притискний коток на П-подібному кронштейні з регулювальним механізмом позаду сошника. Цей сошник забезпечує постійність заданої агротехнічними вимогами глибини посіву насіння на ґрунтах, не засмічених камінням, завдяки стабілізуючій дії опорно-притискного котка. Проте на ґрунтах, що містять велику кількість каміння і твердих грудок, відбувається пошкодження ними різальних крайок дисків, а опорно-притискний коток не в змозі стабілізувати глибину посіву насіння, оскільки підстрибує на каменях і грудках, внаслідок чого порушується технологічний процес роботи сівалки, що є недоліком цього пристрою. В основу пропонованого винаходу поставлена задача шляхом удосконалення конструкції секції сівалки забезпечити постійну задану агровимогами глибину посіву насіння при роботі сівалки на ґрунтах з великим вмістом каміння і твердих грудок. Поставлена задача досягається тим, що в секції сівалки, яка містить корпус сошника з двома плоскими сталевими дисками, встановленими на осях обертання корпуса під гострим кутом один до одного, насіннєпровід, механізм підйому, напрямляч насіння, опорно-притискний коток, який встановлений позаду сошника на П-подібному кронштейні з регулювальним механізмом, закріпленим на корпусі сошника, додатково спереду сошника на продовженні Пподібного кронштейна встановлений з можливістю регулювання по глибині ходу в ґрунті розсувний підпружинений ніж клинового поперечного перерізу, симетричного відносно поздовжньо-вертикальної площини, бічні сторони якого виконані по формі увігнутих до площини симетрії ножа логарифмічних спіралей, кривизна яких збільшується від передньої різальної крайки ножа до його задньої грані. Сукупність вищевказаних суттєвих ознак є необхідною і достатньою умовою для досягнення задачі, покладеної в основу винаходу, з досягненням технічного результату - забезпечення постійної заданої агровимогами глибини посіву насіння при роботі сівалки на ґрунтах з великим вмістом каміння і твердих грудок. Винахід представлений кресленнями. На фіг. 1 схематично зображена секція сівалки (вид збоку), на фіг. 2 - поперечний переріз розсувного підпружиненого ножа у виді по А-А фіг. 1. Секція сівалки містить корпус сошника 1 з верхньою дугоподібною твірною 2, кронштейни 3 з отворами 4, насіннєпровід 5, повідець 6, два плоских сталевих диски 7, встановлених на осях обертання 8 корпуса 1 під гострим кутом один до одного, які мають точку змикання 9, механізм підйому 10 і напрямляч насіння 11, встановлений між дисками 7. Позаду сошника на Пподібному кронштейні 12 встановлений опорно-притискний коток 13. Поперечна вісь 16 котка 13 1 UA 102963 C2 5 10 15 20 25 30 35 40 має безступінчате регулювання встанови за висотою щодо осей обертання 8 дисків 7. Регулювання встанови за висотою поперечної вісі котка здійснюється за допомогою гвинтового механізму 17, встановленого в задній частині біля перемички П-подібного кронштейна 12. Гвинтовий механізм 17 містить гайку 18, контргайку 19 і гвинт 20, з'єднаний з рамкою 21 котка 13. П-подібний кронштейн 12 встановлений у верхній частині корпуса 1 і з'єднаний з кронштейнами 3 корпуса 1. Механізм підйому 10 сошника містить гідроциліндр 23 і натискну пружину 24. Спереду сошника 1 на продовженні 14 П-подібного кронштейна встановлений з можливістю регулювання по глибині ходу в ґрунті розсувний ніж 15 клинового поперечного перерізу, симетричного відносно поздовжньо-вертикальної площини, бічні сторони якого виконані по формі увігнутих до площини симетрії ножа логарифмічних спіралей, кривизна яких збільшується від передньої різальної крайки ножа до його задньої грані. Ніж 15 підпружинений відносно корпусу 1 сошника пружинною гвинтовою тягою 22. Працює секція сівалки у такий спосіб. При заїзді сівалки в ділянку за допомогою механізму підйому 10 сошник 1 опускається на поверхню ґрунту і через повідець 6 забезпечується його переміщення по поверхні поля. Ніж 15 розсовує тверді грудки і кам'янисті включення 25 ґрунту убік відносно напряму руху сошника 1. Форма ножа 15 клинового поперечного перерізу, симетричного відносно поздовжньо-вертикальної площини, бічні сторони якого виконані по формі увігнутих до площини симетрії ножа логарифмічних спіралей, кривизна яких збільшується від передньої різальної крайки ножа до його задньої грані, забезпечує сходження каміння і грудок ґрунту з поверхонь ковзання. Пружинна гвинтова тяга 22 забезпечує оптимальне положення ножа 15 відносно сошника 1. Диски 7, встановлені під гострим кутом один до одного за напрямом руху сівалки під впливом сили ваги корпуса 1 і тиску натискної пружини 24 механізму підйому 10 заглиблюються в ґрунт на глибину посіву насіння, розкривають борозну від точки змикання 9 і насіння через насіннєпровід 5 надходять по напрямлячу насіння 11 на дно борозни. Одночасно з дисками 7 сошника на поверхню ґрунту опускається опорно-притискний коток 13, поперечна вісь 16 якого за допомогою гвинтового механізму 17 встановлена за висотою щодо осей обертання 8 дисків 7 таким чином, що нижня частина дуги твірної котка 13 спирається на ґрунт тоді, коли диски 7 занурюються в ґрунт на глибину закладення насіння. При переміщенні дисків 7 сошника сівалки з опорно-притискним котком 13 по поверхні поля останній забезпечує постійну глибину закладення насіння. Це відбувається тому, що з одного боку, якщо ґрунт не щільний, опорно-притискний коток 13 не дає зануритися дискам 7 у ґрунт понад встановлену глибину, спираючись нижньою частиною своєї опорної поверхні на ґрунт, а з іншого боку, якщо ґрунт щільний і сили ваги корпуса 1 і зусилля натискної пружини 24 недостатньо для заглиблення дисків 7 на необхідну глибину, опорно-притискний коток 13, маючи визначену вагу, створює додаткову силу ваги, що підсилюється плечем, рівним відстані між віссю 8 дисків 7 і віссю 16 котка 13. Сила ваги котка забезпечує в цьому випадку додаткове заглиблення дисків 7 сошника сівалки в ґрунт. Тверді грудки і каміння в ґрунті, розсунуті вбік ножем 15, не заважають стабільній роботі сошника 1 разом з притискним котком 13. Таким чином, у процесі висіву насіння запропонованим пристроєм досягається бажаний технічний результат - забезпечується постійна задана агровимогами глибина посіву насіння при роботі сівалки на ґрунтах з великим вмістом каміння, що є завданням запропонованого винаходу. ФОРМУЛА ВИНАХОДУ 45 50 Секція сівалки, що містить корпус сошника з двома плоскими сталевими дисками, встановленими на осях обертання корпуса під гострим кутом один до одного, насіннєпровід, механізм підйому, напрямляч насіння, опорно-притискний коток, встановлений позаду сошника на П-подібному кронштейні з регулювальним механізмом, закріпленому на корпусі сошника, яка відрізняється тим, що спереду сошника на продовженні П-подібного кронштейна встановлений з можливістю регулювання по глибині ходу в ґрунті розсувний підпружинений ніж клинового поперечного перерізу, симетричного відносно поздовжньо-вертикальної площини, бічні сторони якого виконані по формі увігнутих до площини симетрії ножа логарифмічних спіралей, кривизна яких збільшується від передньої різальної крайки ножа до його задньої грані. 2 UA 102963 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
