Вузол для закупорювання пляшки з рідиною

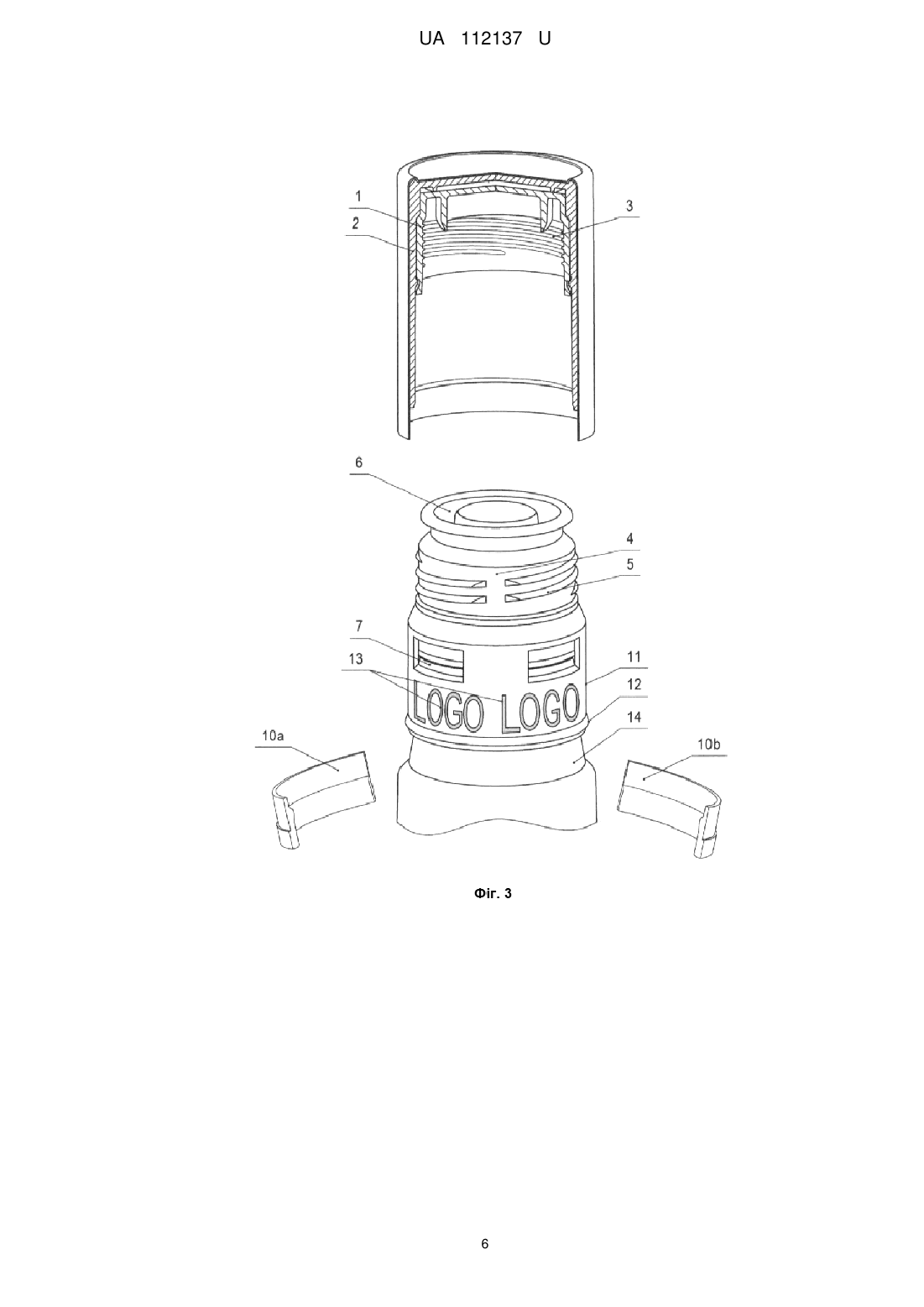

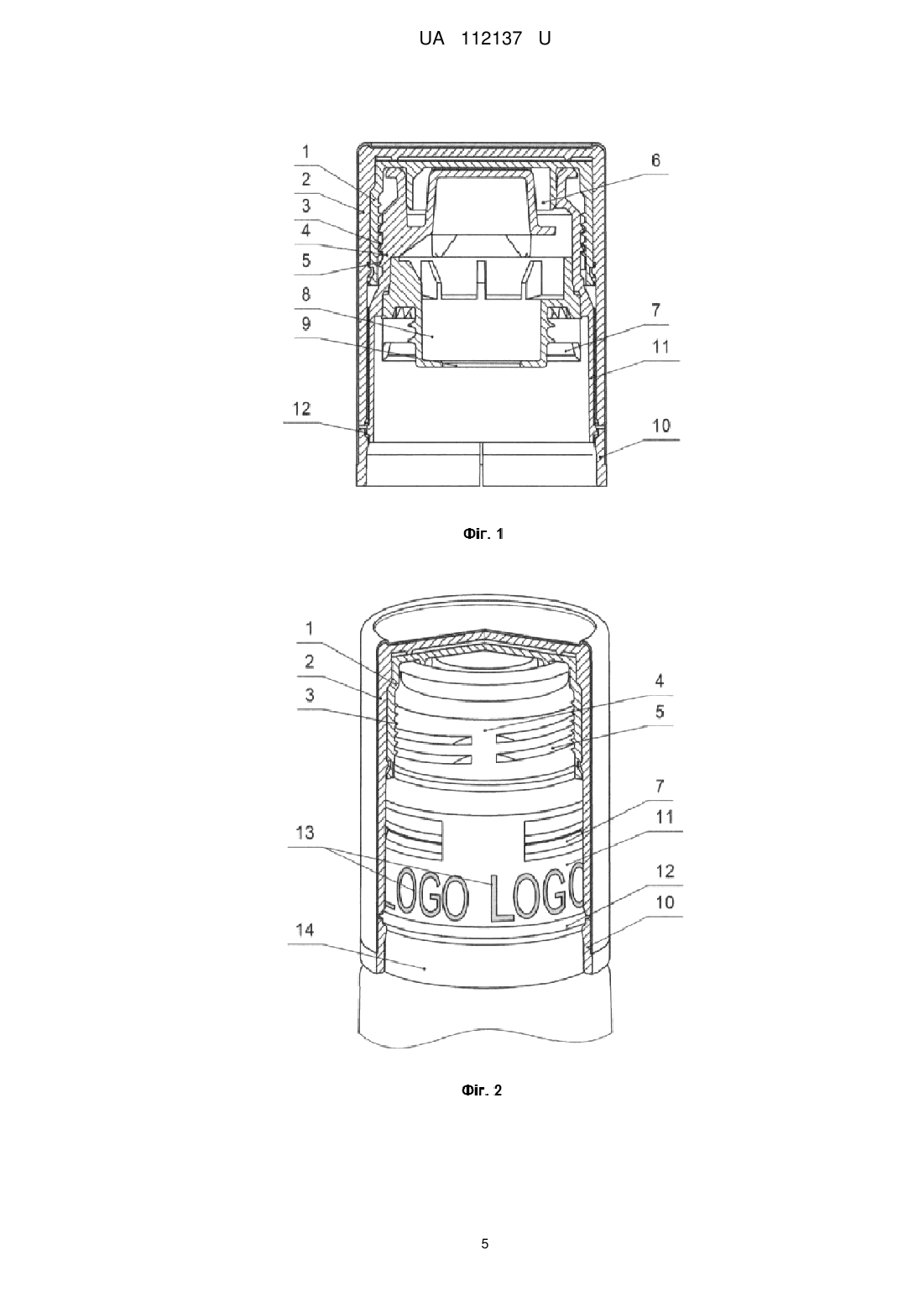

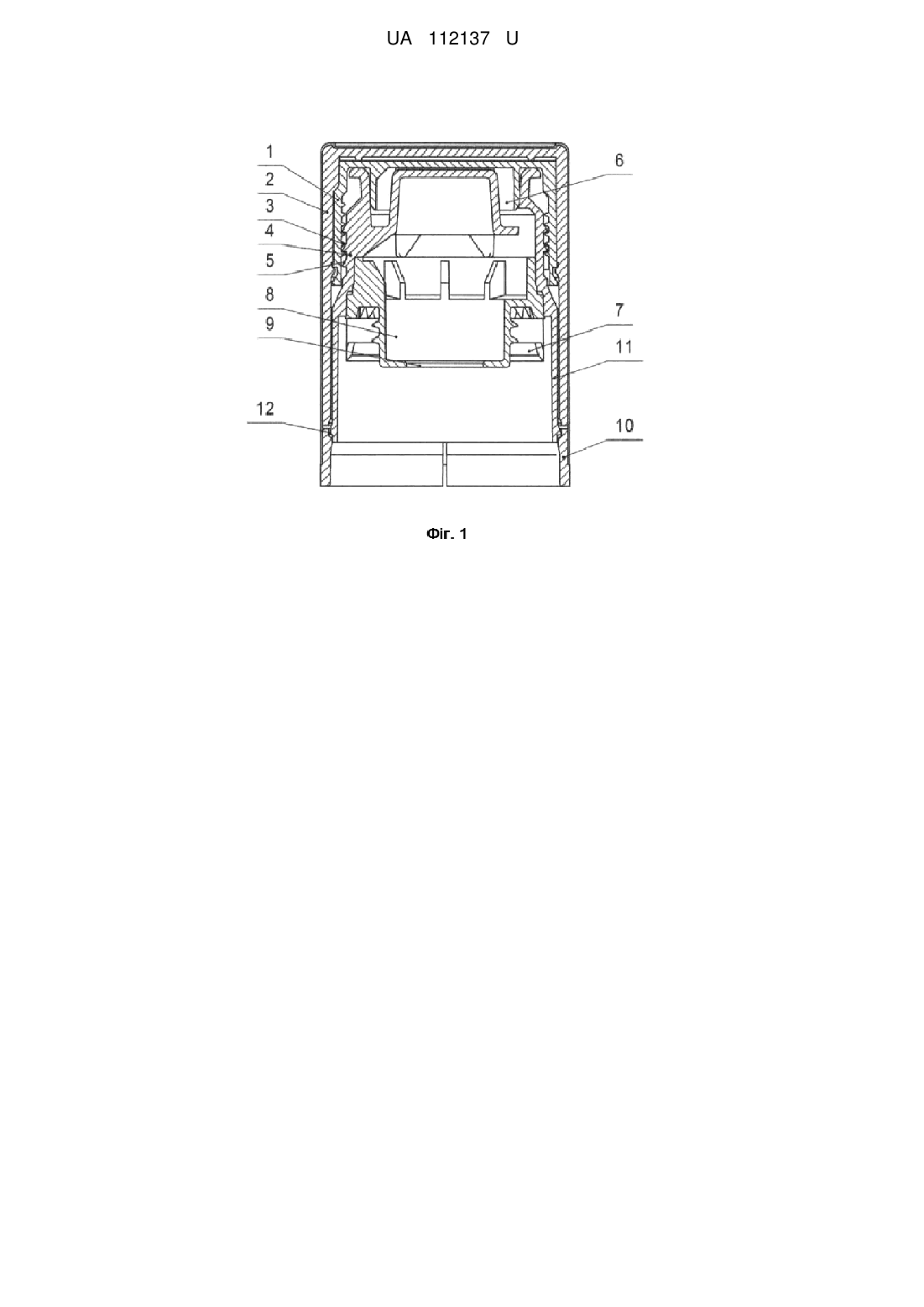

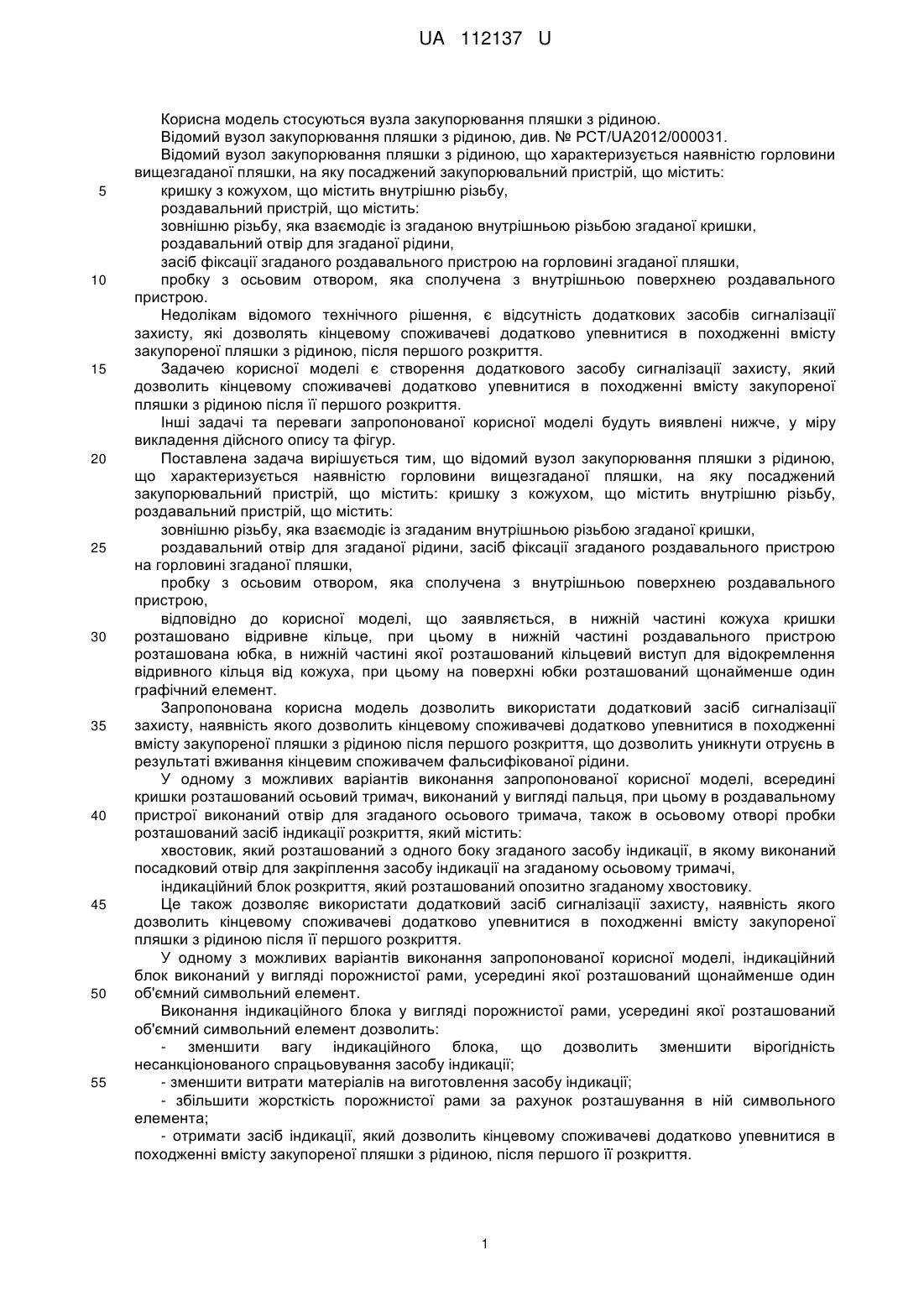

Реферат: Вузол закупорювання пляшки з рідиною характеризуються наявністю горловини вищезгаданої пляшки, на яку посаджений закупорювальний пристрій, що містить: кришку з кожухом, що містить внутрішню різьбу, роздавальний пристрій, що містить: зовнішню різьбу, яка взаємодіє із згаданою внутрішньою різьбою згаданої кришки, роздавальний отвір для згаданої рідини, засіб фіксації згаданого роздавального пристрою на горловині згаданої пляшки, пробку з осьовим отвором, яка зв'язана з внутрішньою поверхнею роздавального пристрою. В нижній частині кожуха кришки розташоване відривне кільце, при цьому в нижній частині роздавального пристрою розташована юбка, в нижній частині якої розташований кільцевий виступ для відокремлення відривного кільця від кожуха, при цьому на поверхні юбки розміщений щонайменше один графічний елемент. UA 112137 U (54) ВУЗОЛ ДЛЯ ЗАКУПОРЮВАННЯ ПЛЯШКИ З РІДИНОЮ UA 112137 U UA 112137 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель стосуються вузла закупорювання пляшки з рідиною. Відомий вузол закупорювання пляшки з рідиною, див. № PCT/UA2012/000031. Відомий вузол закупорювання пляшки з рідиною, що характеризується наявністю горловини вищезгаданої пляшки, на яку посаджений закупорювальний пристрій, що містить: кришку з кожухом, що містить внутрішню різьбу, роздавальний пристрій, що містить: зовнішню різьбу, яка взаємодіє із згаданою внутрішньою різьбою згаданої кришки, роздавальний отвір для згаданої рідини, засіб фіксації згаданого роздавального пристрою на горловині згаданої пляшки, пробку з осьовим отвором, яка сполучена з внутрішньою поверхнею роздавального пристрою. Недолікам відомого технічного рішення, є відсутність додаткових засобів сигналізації захисту, які дозволять кінцевому споживачеві додатково упевнитися в походженні вмісту закупореної пляшки з рідиною, після першого розкриття. Задачею корисної моделі є створення додаткового засобу сигналізації захисту, який дозволить кінцевому споживачеві додатково упевнитися в походженні вмісту закупореної пляшки з рідиною після її першого розкриття. Інші задачі та переваги запропонованої корисної моделі будуть виявлені нижче, у міру викладення дійсного опису та фігур. Поставлена задача вирішується тим, що відомий вузол закупорювання пляшки з рідиною, що характеризується наявністю горловини вищезгаданої пляшки, на яку посаджений закупорювальний пристрій, що містить: кришку з кожухом, що містить внутрішню різьбу, роздавальний пристрій, що містить: зовнішню різьбу, яка взаємодіє із згаданим внутрішньою різьбою згаданої кришки, роздавальний отвір для згаданої рідини, засіб фіксації згаданого роздавального пристрою на горловині згаданої пляшки, пробку з осьовим отвором, яка сполучена з внутрішньою поверхнею роздавального пристрою, відповідно до корисної моделі, що заявляється, в нижній частині кожуха кришки розташовано відривне кільце, при цьому в нижній частині роздавального пристрою розташована юбка, в нижній частині якої розташований кільцевий виступ для відокремлення відривного кільця від кожуха, при цьому на поверхні юбки розташований щонайменше один графічний елемент. Запропонована корисна модель дозволить використати додатковий засіб сигналізації захисту, наявність якого дозволить кінцевому споживачеві додатково упевнитися в походженні вмісту закупореної пляшки з рідиною після першого розкриття, що дозволить уникнути отруєнь в результаті вживання кінцевим споживачем фальсифікованої рідини. У одному з можливих варіантів виконання запропонованої корисної моделі, всередині кришки розташований осьовий тримач, виконаний у вигляді пальця, при цьому в роздавальному пристрої виконаний отвір для згаданого осьового тримача, також в осьовому отворі пробки розташований засіб індикації розкриття, який містить: хвостовик, який розташований з одного боку згаданого засобу індикації, в якому виконаний посадковий отвір для закріплення засобу індикації на згаданому осьовому тримачі, індикаційний блок розкриття, який розташований опозитно згаданому хвостовику. Це також дозволяє використати додатковий засіб сигналізації захисту, наявність якого дозволить кінцевому споживачеві додатково упевнитися в походженні вмісту закупореної пляшки з рідиною після її першого розкриття. У одному з можливих варіантів виконання запропонованої корисної моделі, індикаційний блок виконаний у вигляді порожнистої рами, усередині якої розташований щонайменше один об'ємний символьний елемент. Виконання індикаційного блока у вигляді порожнистої рами, усередині якої розташований об'ємний символьний елемент дозволить: - зменшити вагу індикаційного блока, що дозволить зменшити вірогідність несанкціонованого спрацьовування засобу індикації; - зменшити витрати матеріалів на виготовлення засобу індикації; - збільшити жорсткість порожнистої рами за рахунок розташування в ній символьного елемента; - отримати засіб індикації, який дозволить кінцевому споживачеві додатково упевнитися в походженні вмісту закупореної пляшки з рідиною, після першого її розкриття. 1 UA 112137 U 5 10 15 20 25 30 35 40 45 50 55 Оскільки, наприклад, для алкогольних компаній, які випускають різні сорти алкогольної продукції, для кожного сорту алкогольної продукції може бути застосований певний графічний елемент та/або об'ємний символьний елемент, при цьому на етикетці, розташованій на пляшці з рідиною, або за допомогою інших засобів, наприклад на сайті компанії, буде повідомлено про наявність певного графічного елемента на юбці роздавального пристрою, та/або об'ємного символьного елемента на індикаційному блоці. Враховуючи, що витрати на виготовлення роздавального пристрою та/або засобу індикації великі, а особливо витратним є створення прес-форм, то для якісної підробки алкогольної продукції необхідно буде виготовляти відповідний роздавальний пристрій з певним графічним елементом, та/або індикаційний блок з певним об'ємним символьним елементом, що приведе до збільшення накладних витрат і зниження прибутковості фальсифікованого напою, на що фальсифікатори не підуть. Таким чином, при реалізації запропонованої корисної моделі використовується додаткові засоби сигналізації захисту, які дозволять забезпечити кінцевим споживачам упевненість в походженні рідини, шляхом точної фіксації факту першого розкриття закупореної пляшки з рідиною, і тим самим уникнути отруєння організму в результаті вживання фальсифікованої рідини. Наявність додаткових засобів сигналізації захисту додатково дозволять кінцевому споживачеві упевнитися в достовірності походження вмісту закупореної пляшки з рідиною, після її першого розкриття. Таким чином, наявність нових додаткових засобів індикації першого розкриття також є перевагою запропонованого технічного рішення, вказаного в пунктах 1-3 формули корисної моделі. При розгляді варіантів здійснення корисної моделі використовується вузька термінологія. Проте запропонована корисна модель не обмежується прийнятими термінами, і слід мати на увазі, що кожен такий термін охоплює усі еквівалентні елементи, які працюють аналогічним чином і використовуються для вирішення тих самих задач. Корисна модель, що заявляється, пояснюється кресленнями, де на: Фіг. 1 - зображений в перетині загальний вигляд закупорювального пристрою. Фіг. 2 - зображений загальний вигляд вузла закупорювання пляшки з рідиною. Фіг. 3 - зображене перше розкриття вузла закупорювання пляшки з рідиною, зображеного на фіг. 2. Фіг. 4 - зображений загальний вигляд вузла закупорювання пляшки з рідиною, який містить засіб індикації. Фіг. 5 - зображене перше розкриття вузла закупорювання пляшки з рідиною, зображеного на фіг. 4. На фіг. 1 зображена кришка 1 з кожухом 2, що містить внутрішню різьбу 3. Роздавальний пристрій 4, що містить: зовнішню різьбу5, яка взаємодіє з внутрішньою різьбою 3 кришки 1, роздавальний отвір 6 для рідини і засіб фіксації 7 роздавального пристрою 4 на горловині пляшки з рідиною. Пробку 8 з осьовим отвором 9, яка сполучена з внутрішньою поверхнею роздавального пристрою 4. Також, в нижній частині кожуха 2 кришки 1 розташовано відривне кільце 10, при цьому в нижній частині роздавального пристрою 4 розташована юбка 11, в нижній частині якої розташований кільцевий виступ 12 для відокремлення відривного кільця 10 від кожуха 2. На фіг. 2 зображений роздавальний пристрій 4, в нижній частині якого розташована юбка 11, в нижній частині якої розташований кільцевий виступ 12 для відокремлення відривного кільця 10 від кожуха 2, при цьому на поверхні юбки 11 розміщені графічні елементи 13. При цьому за допомогою засобів фіксації 7 роздавальний пристрій 4 закріплений на горловині 14 пляшки з рідиною. На фіг. 3 зображено перше розкриття вузла закупорювання пляшки з рідиною, зображеного на фіг. 2. В результаті першого розкриття пляшки з рідиною відбувається відокремлення кришки 1 від роздавального пристрою 4, в результаті якого відривне кільце 10, взаємодіючи з кільцевим виступом 12, відокремлюється від кожуха 2 і розпадається на два фрагменти 10а і 10b. На фіг. 4 зображений варіант реалізації запропонованої корисної моделі, згідно з яким осьовий тримач 15 виконаний у вигляді пальця і розташований усередині кришки 1. У осьовому отворі 9 пробки 8 розташований засіб індикації 17 розкриття, який містить: хвостовик 18, який розташований з одного боку засобу індикації 17, в якому виконаний посадковий отвір 19 для закріплення засобу індикації 17 на осьовому тримачі 15, і індикаційний блок 20 розкриття, розташований опозитно хвостовику 18. При цьому індикаційний блок 20 виконаний у вигляді порожнистої рами, всередині якої розташований об'ємний символьний елемент 21. 2 UA 112137 U 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 5 зображено перше розкриття вузла закупорювання пляшки з рідиною, зображеного на фіг. 4, а також зображений роздавальний пристрій 4, в якому виконаний отвір 16 для осьового тримача 15. В результаті першого розкриття вузла закупорювання пляшки з рідиною відбувається відокремлення кришки 1 від роздавального пристрою 4, що призводить до відокремлення відривного кільця 10 від кожуха 2, а також призводить до відокремлення хвостовика 18 засобу індикації 17 від осьового тримача 15, внаслідок чого відбувається випадання індикаційного блока 20 з закупорювального пристрою і хвостовик 18 опирається на край отвору 9 пробки 8. Випадання індикаційного блока 20 з закупорювального пристрою сигналізує про перше розкриття пляшки з рідиною. Для виготовлення закупорювального пристрою, зображеного на фіг. 1, фіг. 2 та фіг. 3, згідно з запропонованою корисною моделлю, спочатку окремо виготовляють: - кришку 1; - зовнішній кожух 2, в нижній частині якого розташовано відривне кільце 10; - роздавальний пристрій 4, в нижній частині якого розташована юбка 11, в нижній частині якої розташований кільцевий виступ 12, при цьому на поверхні юбки 11 розміщені графічні елементи 13; - пробку 8 з отвором 9. Після цього на складальній лінії виготовляють закупорювальний пристрій. Спочатку здійснюють посадку кришки 1 на зовнішню різьбу 5 роздавального пристрою 4, насаджують зовнішній кожух 2 і здійснюють сполучення пробки 8 з внутрішньою поверхнею роздавального пристрою 4. У результаті чого отримуємо закупорювальний пристрій для пляшки з рідиною, в якому в нижній частині зовнішнього кожуха 2 кришки 1 розташовано відривне кільце 10, при цьому в нижній частині роздавального пристрою 4 розташована юбка 11, в нижній частині якої розташований кільцевий виступ 12 для відокремлення відривного кільця 10 від кожуха 2, при цьому на поверхні юбки 11 розташований графічний елемент 13. В результаті отримують закупорювальний пристрій для пляшки з рідиною з додатковим засобом сигналізації захисту, який дозволяє кінцевому споживачеві додатково упевнитися в походженні щодо вмісту закупореної пляшки з рідиною, після першого розкриття. Після чого на розливній лінії виготовлений закупорювальний пристрій для пляшки з рідиною встановлюється на горловину 14 пляшки з рідиною, внаслідок чого отримують вузол закупорювання пляшки з рідиною, див. фіг. 2. Після відокремлення кришки 1 від роздавального пристрою 4, див. фіг. 3, споживач зможе побачити графічні елементи 13, що додатково свідчитимуть про достовірність придбаної ним продукції (пляшки з рідиною). Також слід зазначити, що графічні елементи 13 можуть бути розташовані на поверхні юбки 11 наступними чином: в прес-формі при литті роздавального пристрою; різними видами друку; гарячим тисненням фольгою; лазерними і іншими видами гравіювання; напиленням, наклейкою і т. д. Запропоновані способи розташування графічних елементів 13 на поверхні юбки 11 роздавального пристрою 4 не є винятковими. Для виготовлення закупорювального пристрою, який зображений на фіг. 4 і фіг. 5, згідно з запропонованою корисною моделлю, спочатку окремо виготовляють: - кришку 1; - зовнішній кожух 2, в нижній частині якого розташоване відривне кільце 10; - роздавальний пристрій 4, в нижній частині якої розташована юбка 11, в нижній частині якої розташований кільцевий виступ 12, при цьому на поверхні юбки 11 розташовані графічні елементи 13; - пробку 8 з отвором 9; - засіб індикації 17, який містить хвостовик 18 з посадковим отвором 19 і індикаційний блок 20, який виконаний у вигляді порожнистої рами, усередині якої розташований об'ємний символьний елемент 21. Після цього на складальній лінії виготовляють закупорювальний пристрій. Спочатку здійснюють посадку кришки 1 на зовнішню різьбу 5 роздавального пристрою 4, насаджують зовнішній кожух 2 і здійснюють сполучення пробки 8 з внутрішньою поверхнею роздавального пристрою 4. Потім здійснюють установку засобу індикації 17 на осьовий тримач 15 кришок 1. Для цього в осьовий отвір 9 пробок 8 вводять хвостовик 18 і закріплюють його на осьовому тримачі 15 за рахунок посадки з натягом в посадковому отворі 19 хвостовика 18. При цьому виходить закупорювальний пристрій для пляшки з рідиною, в якому в нижній частині зовнішнього кожуха 2 кришки 1 розташоване відривне кільце 10, при цьому в нижній частині роздавального пристрою 4 розташована юбка 11, в нижній частині якої розташований кільцевий виступ 12 для відокремлення відривного кільця 10 від кожуха 2, при цьому на 3 UA 112137 U 5 10 15 20 поверхні юбки 11 розташовані графічні елементи 13. Також в осьовому отворі 9 пробок 8 розташований засіб індикації розкриття 17. В результаті отримують закупорювальний пристрій пляшки з рідиною з двома додатковими засобами сигналізації захисту, які дозволять кінцевому споживачеві додатково упевнитися в походженні вмісту закупореної пляшки з рідиною, після першого розкриття. Після чого на розливній лінії виготовлений закупорювальний пристрій для пляшки з рідиною встановлюється на горловину 14 пляшки з рідиною внаслідок чого отримують вузол закупорювання пляшки з рідиною, див. фіг. 4. Після відокремлення кришки 1 від роздавального пристрою 4, див. фіг. 5, відбувається випадання індикаційного блока 20 з закупорювального пристрою, при цьому споживач бачить графічні елементи 13, розташовані на юбці 11, і об'ємний графічний символьний елемент 21 індикаційного блока 20. Наявність двох додаткових засобів сигналізації захисту додатково свідчитимуть споживачеві про достовірність придбаної ним продукції (пляшки з рідиною). Зрозуміло, що запропонована корисна модель не обмежується вище представленими прикладами його реалізації. Наприклад, об'ємний символьний елемент 21 індикаційного блока 20 і графічний елемент 13, розташований на юбці 11 роздавального пристрою 4 можуть бути використані для проведення всіляких заохочувальних акцій, що також є перевагою запропонованої корисної моделі. Також кільцевий виступ 12, розташований в нижній частині юбки 11 роздавального пристрою 4, може складатися з фрагментів. Технічним результатом запропонованої корисної моделі є створення додаткового засобу сигналізації захисту, який дозволить кінцевому споживачеві додатково упевнитися в походженні вмісту закупореної пляшки з рідиною після першого розкриття. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 1. Вузол закупорювання пляшки з рідиною, що характеризується наявністю горловини вищезгаданої пляшки, на яку посаджений закупорювальний пристрій, що містить: кришку з кожухом, що містить внутрішню різьбу, роздавальний пристрій, що містить: зовнішню різьбу, яка взаємодіє із згаданою внутрішньою різьбою згаданої кришки, роздавальний отвір для згаданої рідини, засіб фіксації згаданого роздавального пристрою на горловині згаданої пляшки, пробку з осьовим отвором, яка зв'язана з внутрішньою поверхнею роздавального пристрою, який відрізняється тим, що в нижній частині кожуха кришки розташоване відривне кільце, при цьому в нижній частині роздавального пристрою розташована юбка, в нижній частині якої розташований кільцевий виступ для відокремлення відривного кільця від кожуха, при цьому на поверхні юбки розміщений щонайменше один графічний елемент. 2. Вузол за п. 1, який відрізняється тим, що всередині кришки розташований осьовий тримач, виконаний у вигляді пальця, при цьому в роздавальному пристрої виконаний отвір для згаданого осьового тримача, також в осьовому отворі пробки розташований засіб індикації розкриття, який містить: хвостовик, який розташований з одного боку згаданого засобу індикації, в якому виконаний посадковий отвір для закріплення засобу індикації на згаданому осьовому тримачі, індикаційний блок розкриття, який розташований опозитно згаданому хвостовику. 3. Вузол за п. 2, який відрізняється тим, що індикаційний блок виконаний у вигляді порожнистої рами, усередині якої розташований щонайменше один об'ємний символьний елемент. 4 UA 112137 U 5 UA 112137 U 6 UA 112137 U 7 UA 112137 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
