Вузол закупорювання пляшки з рідиною

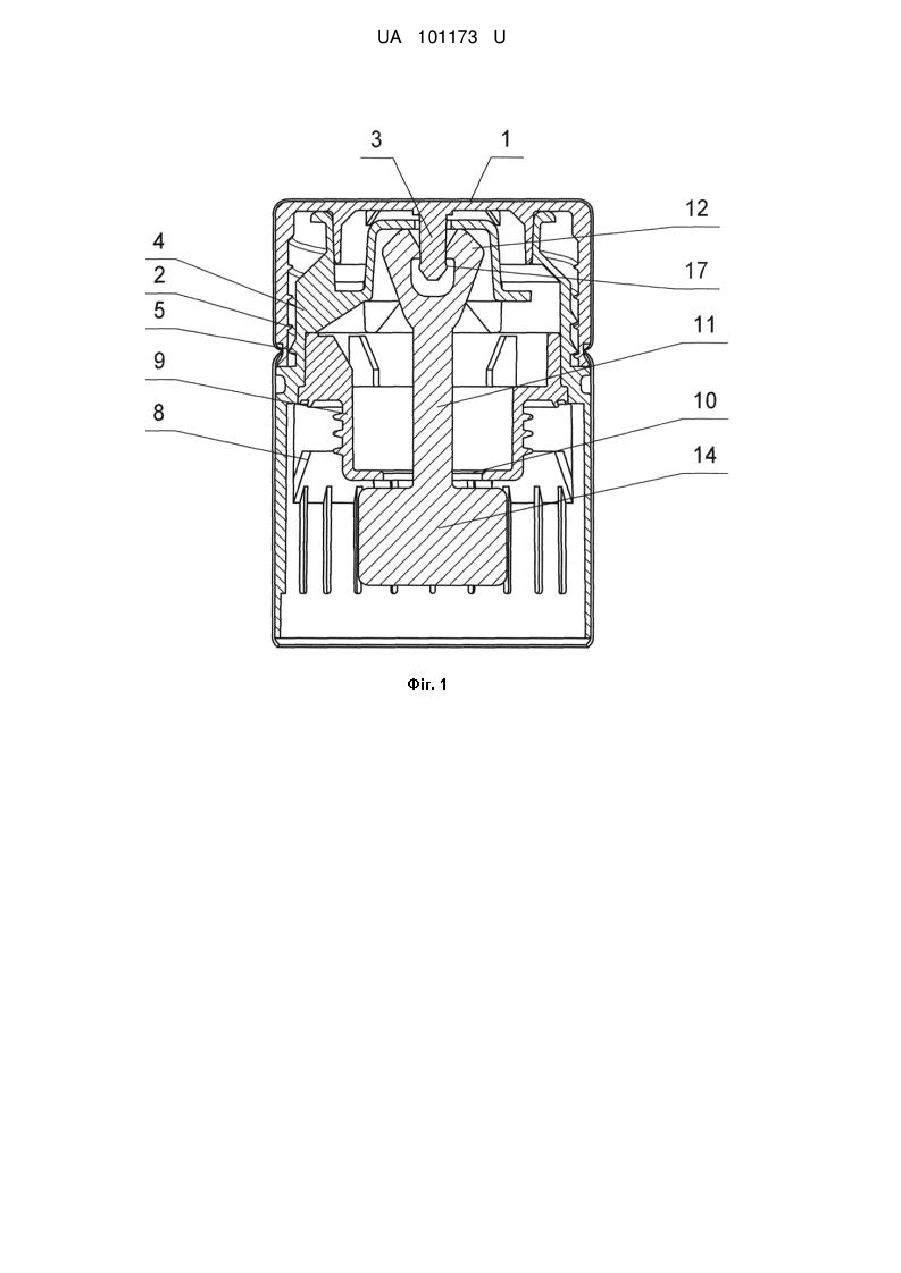

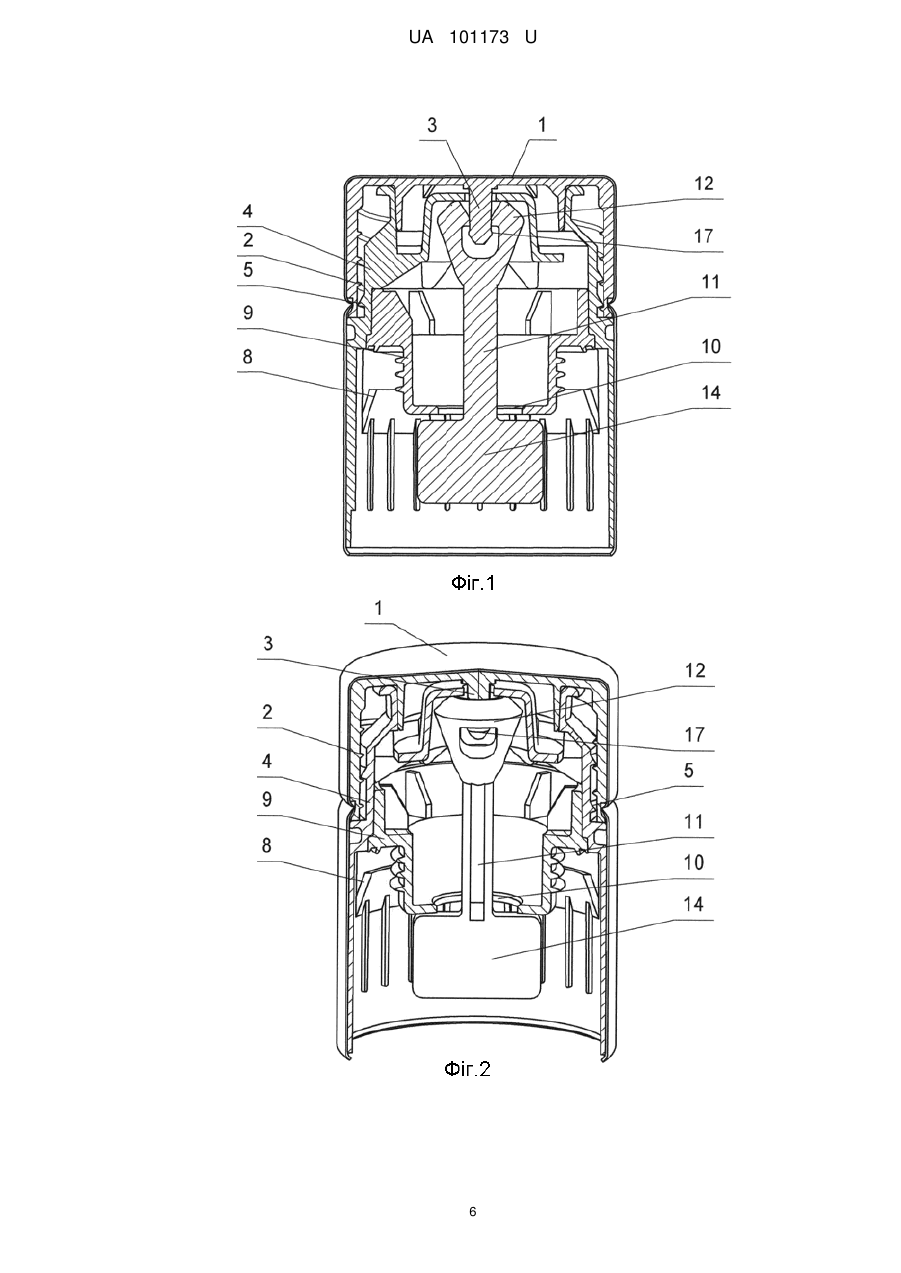

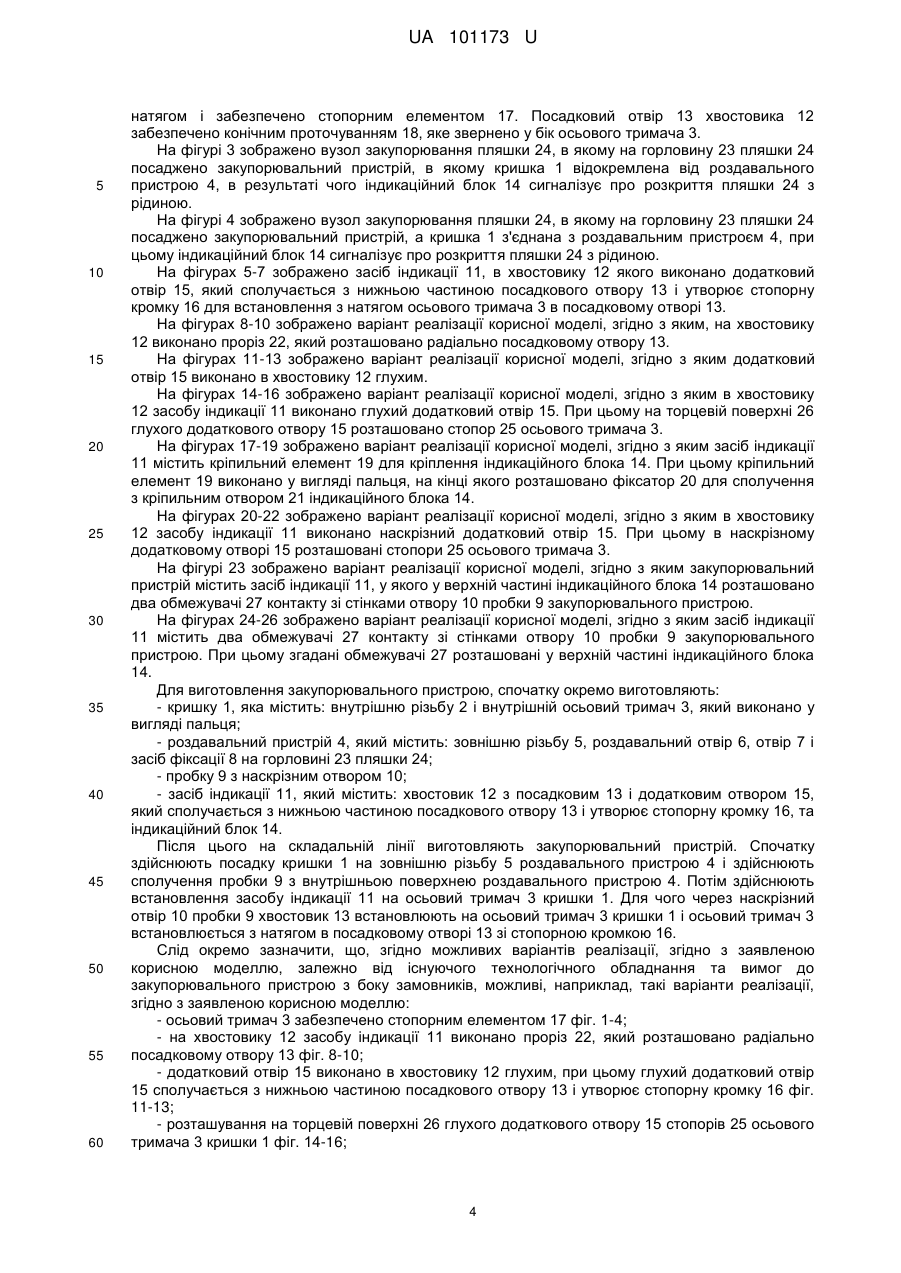

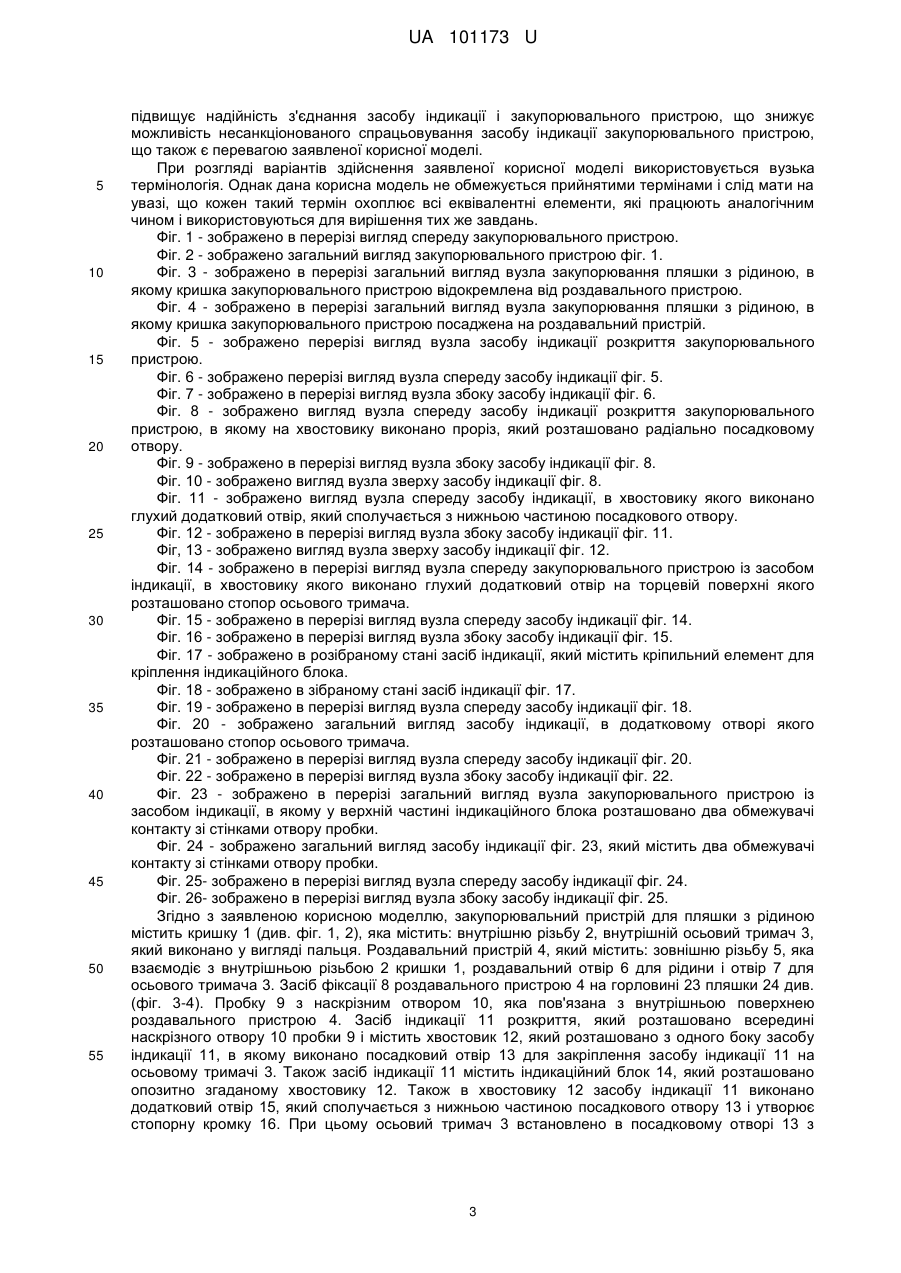

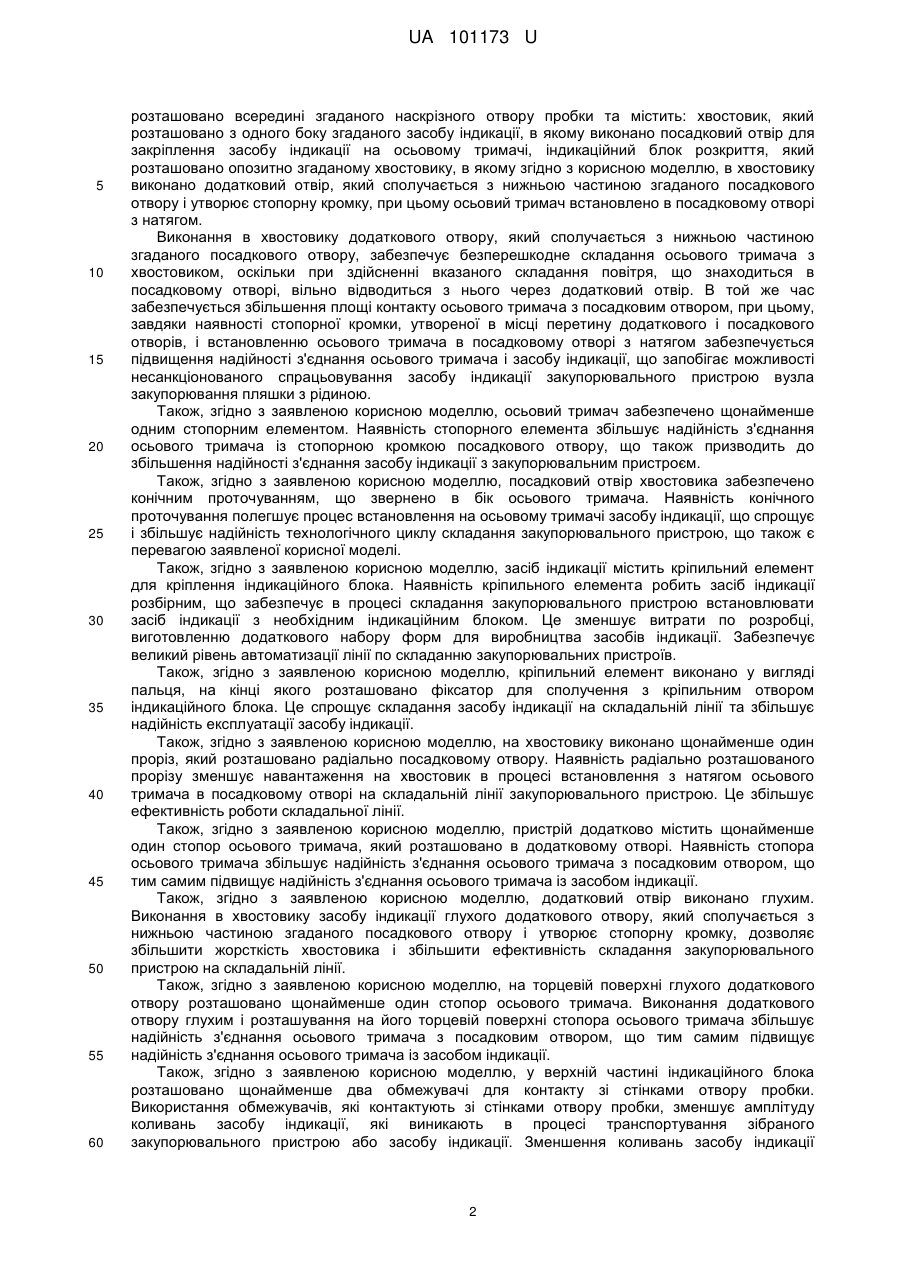

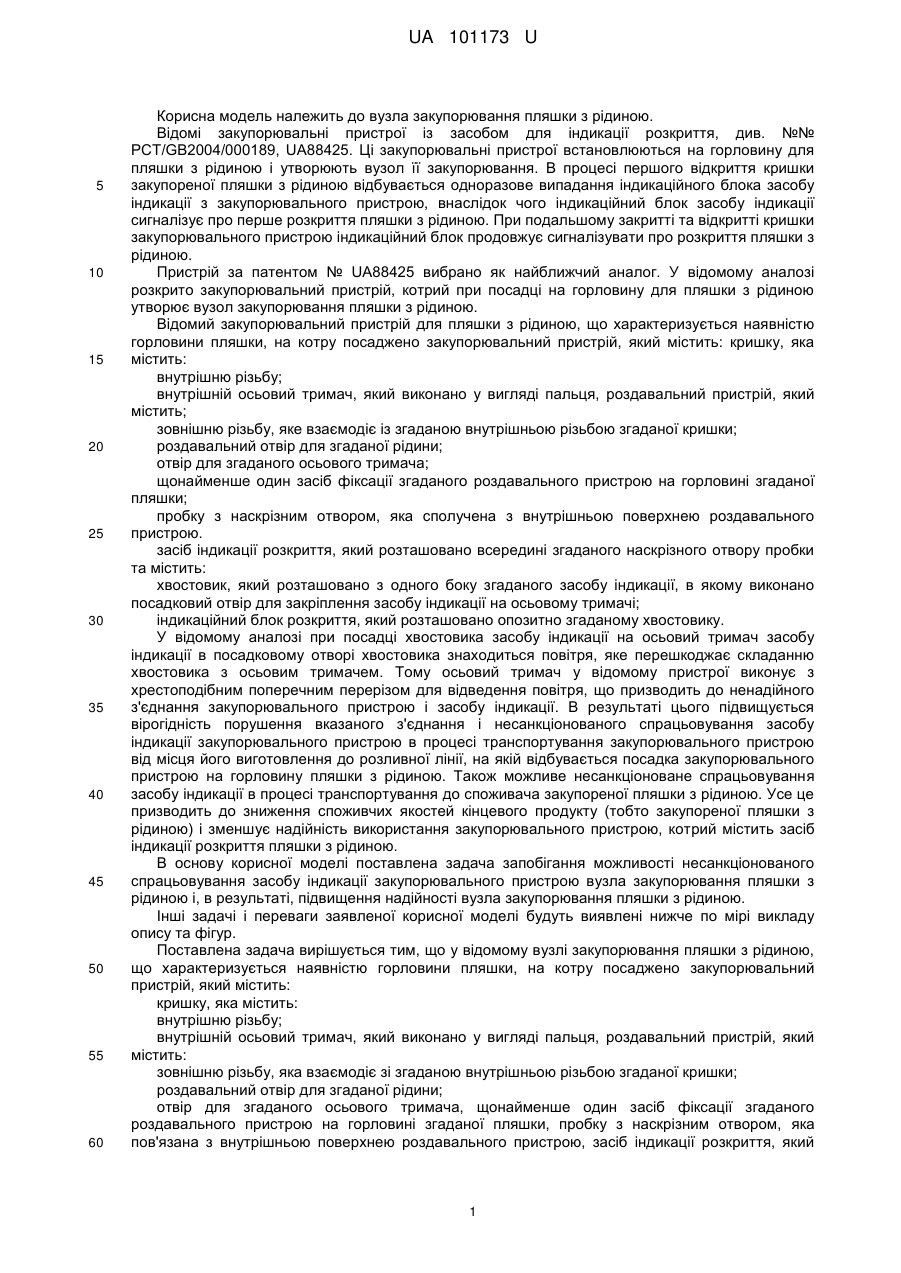

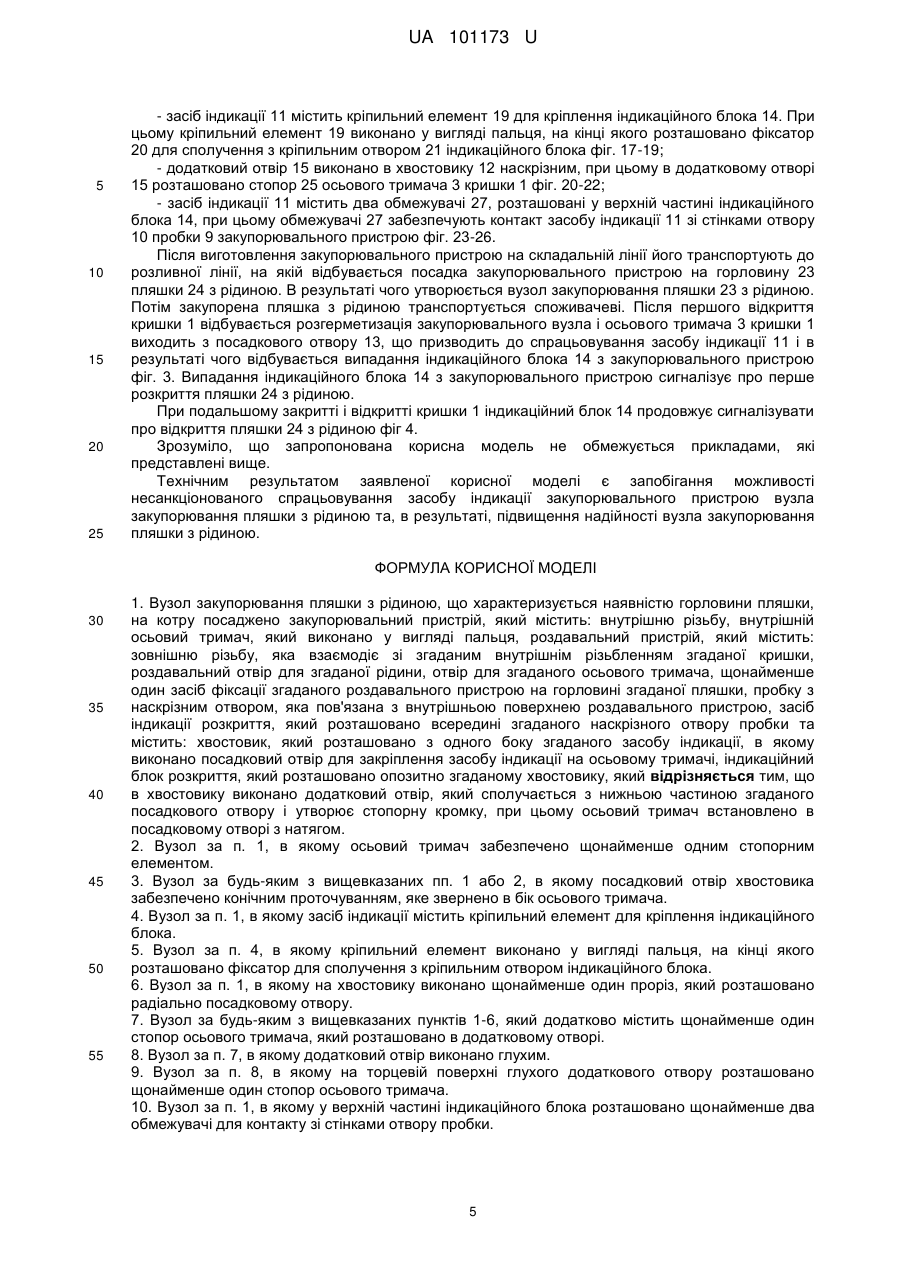

Реферат: Вузол закупорювання пляшки з рідиною характеризується наявністю горловини пляшки, на котру посаджено закупорювальний пристрій, який містить: внутрішню різьбу, внутрішній осьовий тримач, який виконано у вигляді пальця, роздавальний пристрій, який містить: зовнішню різьбу, яка взаємодіє зі згаданою внутрішньою різьбою згаданої кришки, роздавальний отвір для згаданої рідини, отвір для згаданого осьового тримача, щонайменше один засіб фіксації згаданого роздавального пристрою на горловині згаданої пляшки, пробку з наскрізним отвором, яка пов'язана з внутрішньою поверхнею роздавального пристрою, засіб індикації розкриття, який розташовано всередині згаданого наскрізного отвору пробки та містить: хвостовик, який розташовано з одного боку згаданого засобу індикації, в якому виконано посадковий отвір для закріплення засобу індикації на осьовому тримачі, індикаційний блок розкриття, який розташовано опозитно згаданому хвостовику. В хвостовику виконано додатковий отвір, який сполучається з нижньою частиною згаданого посадкового отвору і утворює стопорну кромку, при цьому осьовий тримач встановлено в посадковому отворі з натягом. UA 101173 U (54) ВУЗОЛ ЗАКУПОРЮВАННЯ ПЛЯШКИ З РІДИНОЮ UA 101173 U UA 101173 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вузла закупорювання пляшки з рідиною. Відомі закупорювальні пристрої із засобом для індикації розкриття, див. №№ PCT/GB2004/000189, UA88425. Ці закупорювальні пристрої встановлюються на горловину для пляшки з рідиною і утворюють вузол її закупорювання. В процесі першого відкриття кришки закупореної пляшки з рідиною відбувається одноразове випадання індикаційного блока засобу індикації з закупорювального пристрою, внаслідок чого індикаційний блок засобу індикації сигналізує про перше розкриття пляшки з рідиною. При подальшому закритті та відкритті кришки закупорювального пристрою індикаційний блок продовжує сигналізувати про розкриття пляшки з рідиною. Пристрій за патентом № UA88425 вибрано як найближчий аналог. У відомому аналозі розкрито закупорювальний пристрій, котрий при посадці на горловину для пляшки з рідиною утворює вузол закупорювання пляшки з рідиною. Відомий закупорювальний пристрій для пляшки з рідиною, що характеризується наявністю горловини пляшки, на котру посаджено закупорювальний пристрій, який містить: кришку, яка містить: внутрішню різьбу; внутрішній осьовий тримач, який виконано у вигляді пальця, роздавальний пристрій, який містить; зовнішню різьбу, яке взаємодіє із згаданою внутрішньою різьбою згаданої кришки; роздавальний отвір для згаданої рідини; отвір для згаданого осьового тримача; щонайменше один засіб фіксації згаданого роздавального пристрою на горловині згаданої пляшки; пробку з наскрізним отвором, яка сполучена з внутрішньою поверхнею роздавального пристрою. засіб індикації розкриття, який розташовано всередині згаданого наскрізного отвору пробки та містить: хвостовик, який розташовано з одного боку згаданого засобу індикації, в якому виконано посадковий отвір для закріплення засобу індикації на осьовому тримачі; індикаційний блок розкриття, який розташовано опозитно згаданому хвостовику. У відомому аналозі при посадці хвостовика засобу індикації на осьовий тримач засобу індикації в посадковому отворі хвостовика знаходиться повітря, яке перешкоджає складанню хвостовика з осьовим тримачем. Тому осьовий тримач у відомому пристрої виконує з хрестоподібним поперечним перерізом для відведення повітря, що призводить до ненадійного з'єднання закупорювального пристрою і засобу індикації. В результаті цього підвищується вірогідність порушення вказаного з'єднання і несанкціонованого спрацьовування засобу індикації закупорювального пристрою в процесі транспортування закупорювального пристрою від місця його виготовлення до розливної лінії, на якій відбувається посадка закупорювального пристрою на горловину пляшки з рідиною. Також можливе несанкціоноване спрацьовування засобу індикації в процесі транспортування до споживача закупореної пляшки з рідиною. Усе це призводить до зниження споживчих якостей кінцевого продукту (тобто закупореної пляшки з рідиною) і зменшує надійність використання закупорювального пристрою, котрий містить засіб індикації розкриття пляшки з рідиною. В основу корисної моделі поставлена задача запобігання можливості несанкціонованого спрацьовування засобу індикації закупорювального пристрою вузла закупорювання пляшки з рідиною і, в результаті, підвищення надійності вузла закупорювання пляшки з рідиною. Інші задачі і переваги заявленої корисної моделі будуть виявлені нижче по мірі викладу опису та фігур. Поставлена задача вирішується тим, що у відомому вузлі закупорювання пляшки з рідиною, що характеризується наявністю горловини пляшки, на котру посаджено закупорювальний пристрій, який містить: кришку, яка містить: внутрішню різьбу; внутрішній осьовий тримач, який виконано у вигляді пальця, роздавальний пристрій, який містить: зовнішню різьбу, яка взаємодіє зі згаданою внутрішньою різьбою згаданої кришки; роздавальний отвір для згаданої рідини; отвір для згаданого осьового тримача, щонайменше один засіб фіксації згаданого роздавального пристрою на горловині згаданої пляшки, пробку з наскрізним отвором, яка пов'язана з внутрішньою поверхнею роздавального пристрою, засіб індикації розкриття, який 1 UA 101173 U 5 10 15 20 25 30 35 40 45 50 55 60 розташовано всередині згаданого наскрізного отвору пробки та містить: хвостовик, який розташовано з одного боку згаданого засобу індикації, в якому виконано посадковий отвір для закріплення засобу індикації на осьовому тримачі, індикаційний блок розкриття, який розташовано опозитно згаданому хвостовику, в якому згідно з корисною моделлю, в хвостовику виконано додатковий отвір, який сполучається з нижньою частиною згаданого посадкового отвору і утворює стопорну кромку, при цьому осьовий тримач встановлено в посадковому отворі з натягом. Виконання в хвостовику додаткового отвору, який сполучається з нижньою частиною згаданого посадкового отвору, забезпечує безперешкодне складання осьового тримача з хвостовиком, оскільки при здійсненні вказаного складання повітря, що знаходиться в посадковому отворі, вільно відводиться з нього через додатковий отвір. В той же час забезпечується збільшення площі контакту осьового тримача з посадковим отвором, при цьому, завдяки наявності стопорної кромки, утвореної в місці перетину додаткового і посадкового отворів, і встановленню осьового тримача в посадковому отворі з натягом забезпечується підвищення надійності з'єднання осьового тримача і засобу індикації, що запобігає можливості несанкціонованого спрацьовування засобу індикації закупорювального пристрою вузла закупорювання пляшки з рідиною. Також, згідно з заявленою корисною моделлю, осьовий тримач забезпечено щонайменше одним стопорним елементом. Наявність стопорного елемента збільшує надійність з'єднання осьового тримача із стопорною кромкою посадкового отвору, що також призводить до збільшення надійності з'єднання засобу індикації з закупорювальним пристроєм. Також, згідно з заявленою корисною моделлю, посадковий отвір хвостовика забезпечено конічним проточуванням, що звернено в бік осьового тримача. Наявність конічного проточування полегшує процес встановлення на осьовому тримачі засобу індикації, що спрощує і збільшує надійність технологічного циклу складання закупорювального пристрою, що також є перевагою заявленої корисної моделі. Також, згідно з заявленою корисною моделлю, засіб індикації містить кріпильний елемент для кріплення індикаційного блока. Наявність кріпильного елемента робить засіб індикації розбірним, що забезпечує в процесі складання закупорювального пристрою встановлювати засіб індикації з необхідним індикаційним блоком. Це зменшує витрати по розробці, виготовленню додаткового набору форм для виробництва засобів індикації. Забезпечує великий рівень автоматизації лінії по складанню закупорювальних пристроїв. Також, згідно з заявленою корисною моделлю, кріпильний елемент виконано у вигляді пальця, на кінці якого розташовано фіксатор для сполучення з кріпильним отвором індикаційного блока. Це спрощує складання засобу індикації на складальній лінії та збільшує надійність експлуатації засобу індикації. Також, згідно з заявленою корисною моделлю, на хвостовику виконано щонайменше один проріз, який розташовано радіально посадковому отвору. Наявність радіально розташованого прорізу зменшує навантаження на хвостовик в процесі встановлення з натягом осьового тримача в посадковому отворі на складальній лінії закупорювального пристрою. Це збільшує ефективність роботи складальної лінії. Також, згідно з заявленою корисною моделлю, пристрій додатково містить щонайменше один стопор осьового тримача, який розташовано в додатковому отворі. Наявність стопора осьового тримача збільшує надійність з'єднання осьового тримача з посадковим отвором, що тим самим підвищує надійність з'єднання осьового тримача із засобом індикації. Також, згідно з заявленою корисною моделлю, додатковий отвір виконано глухим. Виконання в хвостовику засобу індикації глухого додаткового отвору, який сполучається з нижньою частиною згаданого посадкового отвору і утворює стопорну кромку, дозволяє збільшити жорсткість хвостовика і збільшити ефективність складання закупорювального пристрою на складальній лінії. Також, згідно з заявленою корисною моделлю, на торцевій поверхні глухого додаткового отвору розташовано щонайменше один стопор осьового тримача. Виконання додаткового отвору глухим і розташування на його торцевій поверхні стопора осьового тримача збільшує надійність з'єднання осьового тримача з посадковим отвором, що тим самим підвищує надійність з'єднання осьового тримача із засобом індикації. Також, згідно з заявленою корисною моделлю, у верхній частині індикаційного блока розташовано щонайменше два обмежувачі для контакту зі стінками отвору пробки. Використання обмежувачів, які контактують зі стінками отвору пробки, зменшує амплітуду коливань засобу індикації, які виникають в процесі транспортування зібраного закупорювального пристрою або засобу індикації. Зменшення коливань засобу індикації 2 UA 101173 U 5 10 15 20 25 30 35 40 45 50 55 підвищує надійність з'єднання засобу індикації і закупорювального пристрою, що знижує можливість несанкціонованого спрацьовування засобу індикації закупорювального пристрою, що також є перевагою заявленої корисної моделі. При розгляді варіантів здійснення заявленої корисної моделі використовується вузька термінологія. Однак дана корисна модель не обмежується прийнятими термінами і слід мати на увазі, що кожен такий термін охоплює всі еквівалентні елементи, які працюють аналогічним чином і використовуються для вирішення тих же завдань. Фіг. 1 - зображено в перерізі вигляд спереду закупорювального пристрою. Фіг. 2 - зображено загальний вигляд закупорювального пристрою фіг. 1. Фіг. 3 - зображено в перерізі загальний вигляд вузла закупорювання пляшки з рідиною, в якому кришка закупорювального пристрою відокремлена від роздавального пристрою. Фіг. 4 - зображено в перерізі загальний вигляд вузла закупорювання пляшки з рідиною, в якому кришка закупорювального пристрою посаджена на роздавальний пристрій. Фіг. 5 - зображено перерізі вигляд вузла засобу індикації розкриття закупорювального пристрою. Фіг. 6 - зображено перерізі вигляд вузла спереду засобу індикації фіг. 5. Фіг. 7 - зображено в перерізі вигляд вузла збоку засобу індикації фіг. 6. Фіг. 8 - зображено вигляд вузла спереду засобу індикації розкриття закупорювального пристрою, в якому на хвостовику виконано проріз, який розташовано радіально посадковому отвору. Фіг. 9 - зображено в перерізі вигляд вузла збоку засобу індикації фіг. 8. Фіг. 10 - зображено вигляд вузла зверху засобу індикації фіг. 8. Фіг. 11 - зображено вигляд вузла спереду засобу індикації, в хвостовику якого виконано глухий додатковий отвір, який сполучається з нижньою частиною посадкового отвору. Фіг. 12 - зображено в перерізі вигляд вузла збоку засобу індикації фіг. 11. Фіг, 13 - зображено вигляд вузла зверху засобу індикації фіг. 12. Фіг. 14 - зображено в перерізі вигляд вузла спереду закупорювального пристрою із засобом індикації, в хвостовику якого виконано глухий додатковий отвір на торцевій поверхні якого розташовано стопор осьового тримача. Фіг. 15 - зображено в перерізі вигляд вузла спереду засобу індикації фіг. 14. Фіг. 16 - зображено в перерізі вигляд вузла збоку засобу індикації фіг. 15. Фіг. 17 - зображено в розібраному стані засіб індикації, який містить кріпильний елемент для кріплення індикаційного блока. Фіг. 18 - зображено в зібраному стані засіб індикації фіг. 17. Фіг. 19 - зображено в перерізі вигляд вузла спереду засобу індикації фіг. 18. Фіг. 20 - зображено загальний вигляд засобу індикації, в додатковому отворі якого розташовано стопор осьового тримача. Фіг. 21 - зображено в перерізі вигляд вузла спереду засобу індикації фіг. 20. Фіг. 22 - зображено в перерізі вигляд вузла збоку засобу індикації фіг. 22. Фіг. 23 - зображено в перерізі загальний вигляд вузла закупорювального пристрою із засобом індикації, в якому у верхній частині індикаційного блока розташовано два обмежувачі контакту зі стінками отвору пробки. Фіг. 24 - зображено загальний вигляд засобу індикації фіг. 23, який містить два обмежувачі контакту зі стінками отвору пробки. Фіг. 25- зображено в перерізі вигляд вузла спереду засобу індикації фіг. 24. Фіг. 26- зображено в перерізі вигляд вузла збоку засобу індикації фіг. 25. Згідно з заявленою корисною моделлю, закупорювальний пристрій для пляшки з рідиною містить кришку 1 (див. фіг. 1, 2), яка містить: внутрішню різьбу 2, внутрішній осьовий тримач 3, який виконано у вигляді пальця. Роздавальний пристрій 4, який містить: зовнішню різьбу 5, яка взаємодіє з внутрішньою різьбою 2 кришки 1, роздавальний отвір 6 для рідини і отвір 7 для осьового тримача 3. Засіб фіксації 8 роздавального пристрою 4 на горловині 23 пляшки 24 див. (фіг. 3-4). Пробку 9 з наскрізним отвором 10, яка пов'язана з внутрішньою поверхнею роздавального пристрою 4. Засіб індикації 11 розкриття, який розташовано всередині наскрізного отвору 10 пробки 9 і містить хвостовик 12, який розташовано з одного боку засобу індикації 11, в якому виконано посадковий отвір 13 для закріплення засобу індикації 11 на осьовому тримачі 3. Також засіб індикації 11 містить індикаційний блок 14, який розташовано опозитно згаданому хвостовику 12. Також в хвостовику 12 засобу індикації 11 виконано додатковий отвір 15, який сполучається з нижньою частиною посадкового отвору 13 і утворює стопорну кромку 16. При цьому осьовий тримач 3 встановлено в посадковому отворі 13 з 3 UA 101173 U 5 10 15 20 25 30 35 40 45 50 55 60 натягом і забезпечено стопорним елементом 17. Посадковий отвір 13 хвостовика 12 забезпечено конічним проточуванням 18, яке звернено у бік осьового тримача 3. На фігурі 3 зображено вузол закупорювання пляшки 24, в якому на горловину 23 пляшки 24 посаджено закупорювальний пристрій, в якому кришка 1 відокремлена від роздавального пристрою 4, в результаті чого індикаційний блок 14 сигналізує про розкриття пляшки 24 з рідиною. На фігурі 4 зображено вузол закупорювання пляшки 24, в якому на горловину 23 пляшки 24 посаджено закупорювальний пристрій, а кришка 1 з'єднана з роздавальним пристроєм 4, при цьому індикаційний блок 14 сигналізує про розкриття пляшки 24 з рідиною. На фігурах 5-7 зображено засіб індикації 11, в хвостовику 12 якого виконано додатковий отвір 15, який сполучається з нижньою частиною посадкового отвору 13 і утворює стопорну кромку 16 для встановлення з натягом осьового тримача 3 в посадковому отворі 13. На фігурах 8-10 зображено варіант реалізації корисної моделі, згідно з яким, на хвостовику 12 виконано проріз 22, який розташовано радіально посадковому отвору 13. На фігурах 11-13 зображено варіант реалізації корисної моделі, згідно з яким додатковий отвір 15 виконано в хвостовику 12 глухим. На фігурах 14-16 зображено варіант реалізації корисної моделі, згідно з яким в хвостовику 12 засобу індикації 11 виконано глухий додатковий отвір 15. При цьому на торцевій поверхні 26 глухого додаткового отвору 15 розташовано стопор 25 осьового тримача 3. На фігурах 17-19 зображено варіант реалізації корисної моделі, згідно з яким засіб індикації 11 містить кріпильний елемент 19 для кріплення індикаційного блока 14. При цьому кріпильний елемент 19 виконано у вигляді пальця, на кінці якого розташовано фіксатор 20 для сполучення з кріпильним отвором 21 індикаційного блока 14. На фігурах 20-22 зображено варіант реалізації корисної моделі, згідно з яким в хвостовику 12 засобу індикації 11 виконано наскрізний додатковий отвір 15. При цьому в наскрізному додатковому отворі 15 розташовані стопори 25 осьового тримача 3. На фігурі 23 зображено варіант реалізації корисної моделі, згідно з яким закупорювальний пристрій містить засіб індикації 11, у якого у верхній частині індикаційного блока 14 розташовано два обмежувачі 27 контакту зі стінками отвору 10 пробки 9 закупорювального пристрою. На фігурах 24-26 зображено варіант реалізації корисної моделі, згідно з яким засіб індикації 11 містить два обмежувачі 27 контакту зі стінками отвору 10 пробки 9 закупорювального пристрою. При цьому згадані обмежувачі 27 розташовані у верхній частині індикаційного блока 14. Для виготовлення закупорювального пристрою, спочатку окремо виготовляють: - кришку 1, яка містить: внутрішню різьбу 2 і внутрішній осьовий тримач 3, який виконано у вигляді пальця; - роздавальний пристрій 4, який містить: зовнішню різьбу 5, роздавальний отвір 6, отвір 7 і засіб фіксації 8 на горловині 23 пляшки 24; - пробку 9 з наскрізним отвором 10; - засіб індикації 11, який містить: хвостовик 12 з посадковим 13 і додатковим отвором 15, який сполучається з нижньою частиною посадкового отвору 13 і утворює стопорну кромку 16, та індикаційний блок 14. Після цього на складальній лінії виготовляють закупорювальний пристрій. Спочатку здійснюють посадку кришки 1 на зовнішню різьбу 5 роздавального пристрою 4 і здійснюють сполучення пробки 9 з внутрішньою поверхнею роздавального пристрою 4. Потім здійснюють встановлення засобу індикації 11 на осьовий тримач 3 кришки 1. Для чого через наскрізний отвір 10 пробки 9 хвостовик 13 встановлюють на осьовий тримач 3 кришки 1 і осьовий тримач 3 встановлюється з натягом в посадковому отворі 13 зі стопорною кромкою 16. Слід окремо зазначити, що, згідно можливих варіантів реалізації, згідно з заявленою корисною моделлю, залежно від існуючого технологічного обладнання та вимог до закупорювального пристрою з боку замовників, можливі, наприклад, такі варіанти реалізації, згідно з заявленою корисною моделлю: - осьовий тримач 3 забезпечено стопорним елементом 17 фіг. 1-4; - на хвостовику 12 засобу індикації 11 виконано проріз 22, який розташовано радіально посадковому отвору 13 фіг. 8-10; - додатковий отвір 15 виконано в хвостовику 12 глухим, при цьому глухий додатковий отвір 15 сполучається з нижньою частиною посадкового отвору 13 і утворює стопорну кромку 16 фіг. 11-13; - розташування на торцевій поверхні 26 глухого додаткового отвору 15 стопорів 25 осьового тримача 3 кришки 1 фіг. 14-16; 4 UA 101173 U 5 10 15 20 25 - засіб індикації 11 містить кріпильний елемент 19 для кріплення індикаційного блока 14. При цьому кріпильний елемент 19 виконано у вигляді пальця, на кінці якого розташовано фіксатор 20 для сполучення з кріпильним отвором 21 індикаційного блока фіг. 17-19; - додатковий отвір 15 виконано в хвостовику 12 наскрізним, при цьому в додатковому отворі 15 розташовано стопор 25 осьового тримача 3 кришки 1 фіг. 20-22; - засіб індикації 11 містить два обмежувачі 27, розташовані у верхній частині індикаційного блока 14, при цьому обмежувачі 27 забезпечують контакт засобу індикації 11 зі стінками отвору 10 пробки 9 закупорювального пристрою фіг. 23-26. Після виготовлення закупорювального пристрою на складальній лінії його транспортують до розливної лінії, на якій відбувається посадка закупорювального пристрою на горловину 23 пляшки 24 з рідиною. В результаті чого утворюється вузол закупорювання пляшки 23 з рідиною. Потім закупорена пляшка з рідиною транспортується споживачеві. Після першого відкриття кришки 1 відбувається розгерметизація закупорювального вузла і осьового тримача 3 кришки 1 виходить з посадкового отвору 13, що призводить до спрацьовування засобу індикації 11 і в результаті чого відбувається випадання індикаційного блока 14 з закупорювального пристрою фіг. 3. Випадання індикаційного блока 14 з закупорювального пристрою сигналізує про перше розкриття пляшки 24 з рідиною. При подальшому закритті і відкритті кришки 1 індикаційний блок 14 продовжує сигналізувати про відкриття пляшки 24 з рідиною фіг 4. Зрозуміло, що запропонована корисна модель не обмежується прикладами, які представлені вище. Технічним результатом заявленої корисної моделі є запобігання можливості несанкціонованого спрацьовування засобу індикації закупорювального пристрою вузла закупорювання пляшки з рідиною та, в результаті, підвищення надійності вузла закупорювання пляшки з рідиною. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 50 55 1. Вузол закупорювання пляшки з рідиною, що характеризується наявністю горловини пляшки, на котру посаджено закупорювальний пристрій, який містить: внутрішню різьбу, внутрішній осьовий тримач, який виконано у вигляді пальця, роздавальний пристрій, який містить: зовнішню різьбу, яка взаємодіє зі згаданим внутрішнім різьбленням згаданої кришки, роздавальний отвір для згаданої рідини, отвір для згаданого осьового тримача, щонайменше один засіб фіксації згаданого роздавального пристрою на горловині згаданої пляшки, пробку з наскрізним отвором, яка пов'язана з внутрішньою поверхнею роздавального пристрою, засіб індикації розкриття, який розташовано всередині згаданого наскрізного отвору пробки та містить: хвостовик, який розташовано з одного боку згаданого засобу індикації, в якому виконано посадковий отвір для закріплення засобу індикації на осьовому тримачі, індикаційний блок розкриття, який розташовано опозитно згаданому хвостовику, який відрізняється тим, що в хвостовику виконано додатковий отвір, який сполучається з нижньою частиною згаданого посадкового отвору і утворює стопорну кромку, при цьому осьовий тримач встановлено в посадковому отворі з натягом. 2. Вузол за п. 1, в якому осьовий тримач забезпечено щонайменше одним стопорним елементом. 3. Вузол за будь-яким з вищевказаних пп. 1 або 2, в якому посадковий отвір хвостовика забезпечено конічним проточуванням, яке звернено в бік осьового тримача. 4. Вузол за п. 1, в якому засіб індикації містить кріпильний елемент для кріплення індикаційного блока. 5. Вузол за п. 4, в якому кріпильний елемент виконано у вигляді пальця, на кінці якого розташовано фіксатор для сполучення з кріпильним отвором індикаційного блока. 6. Вузол за п. 1, в якому на хвостовику виконано щонайменше один проріз, який розташовано радіально посадковому отвору. 7. Вузол за будь-яким з вищевказаних пунктів 1-6, який додатково містить щонайменше один стопор осьового тримача, який розташовано в додатковому отворі. 8. Вузол за п. 7, в якому додатковий отвір виконано глухим. 9. Вузол за п. 8, в якому на торцевій поверхні глухого додаткового отвору розташовано щонайменше один стопор осьового тримача. 10. Вузол за п. 1, в якому у верхній частині індикаційного блока розташовано щонайменше два обмежувачі для контакту зі стінками отвору пробки. 5 UA 101173 U 6 UA 101173 U 7 UA 101173 U 8 UA 101173 U 9 UA 101173 U 10 UA 101173 U 11 UA 101173 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
