Жатка для безрядкового збирання соняшнику

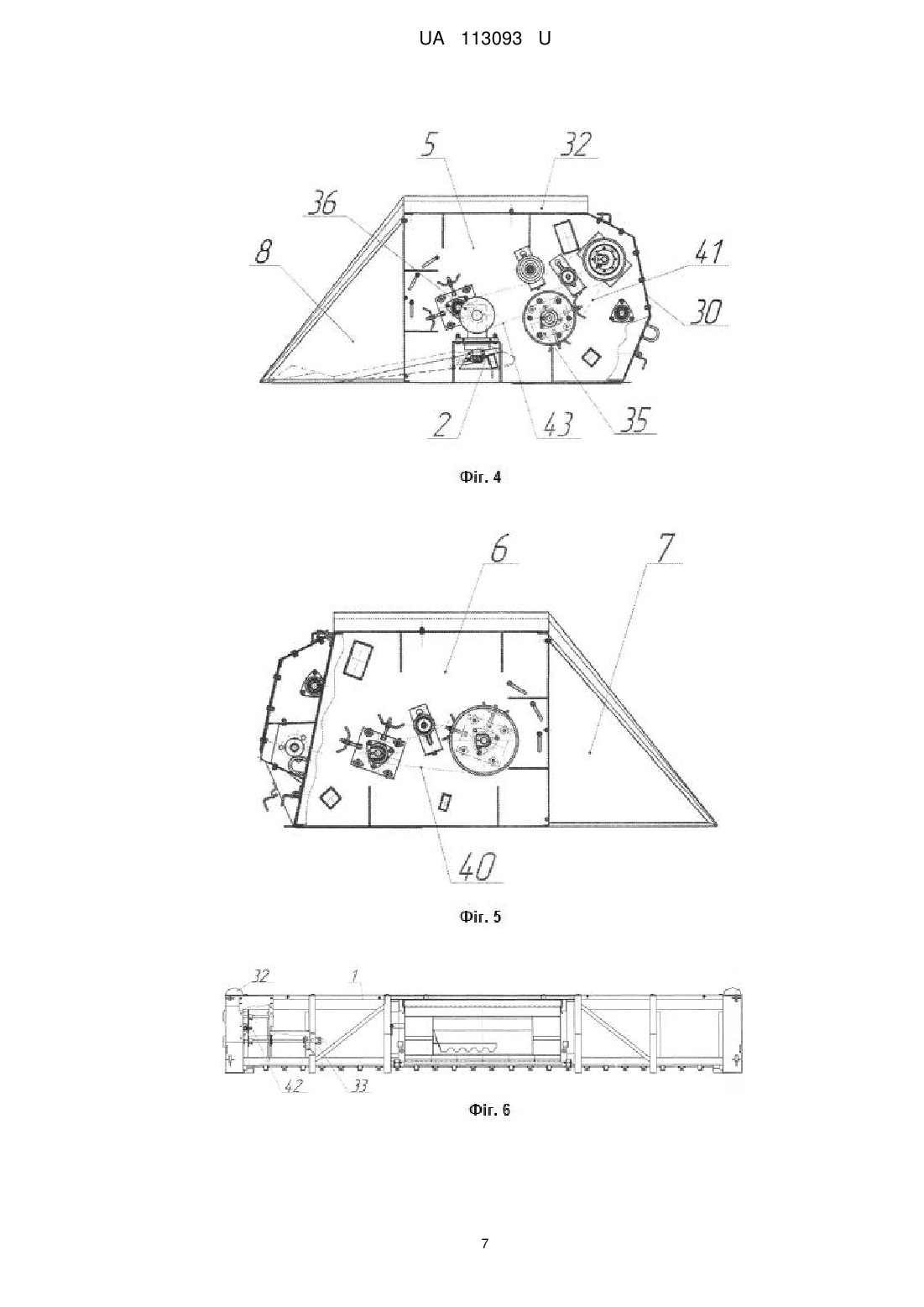

Реферат: Жатка для безрядкового способу збирання соняшнику містить платформу, перехідну раму, подавальний пристрій і стеблепідіймачі по формі жолоба з руслами для проходу рослин, ріжучий апарат. Платформа жатки виконана як каркас, який має передній брус, задній брус, верхній пояс, що з'єднані боковими елементами, на яких змонтовані права та ліва боковини, кожна з боковин є обмежуючими по ширині жатки елементами і відділяє стебла соняшників від масиву та направляє їх усередину жатки, перехідна рама виконана у вигляді рамки, закріплена до каркаса болтовим з'єднанням, складається з рухливої та нерухливої частин. Нерухлива частина має жорстку конструкцію, за допомогою якої забезпечене щільне навішення на "ікла" комбайна, рухлива частина навішена на каркас жатки. Подавальний пристрій виконаний у вигляді мотовила, яке установлене на валах, закріплених в підшипниках, які в свою чергу закріплені на боковинах жатки, спрямовує і нахиляє стебла соняшника до ріжучого апарата, складається з центральної труби з щонайменше трьома посиленими лопатями, оснащеними зубчастими накладками, та гвинтового шнека, що складається з центральної труби та спіралі. Стеблепідіймачі мають об'ємні форми, русла яких утворюють напрямні канали, носок стеблепідіймачів виконаний по формі закритого конуса, на верхній частині платформи установлені захисний щиток та захисні козирки, на боковинах каркаса та верхньому поясі каркаса закріплений обтікач, який має радіальну випуклу конструкцію нахиляє під потрібним кутом кошики соняшника до ріжучого апарата. UA 113093 U (12) UA 113093 U UA 113093 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель Жатка для безрядкового збирання соняшнику (далі Жатка) належить до галузі сільськогосподарського машинобудування, переважно до збиральних машин і механізмів жаток, використовуваних у сільському господарстві для збирання соняшнику та інших культур з безрядковим способом збирання, і направлена на вдосконалення жаток забезпеченням безрядкового збирання насіння соняшнику. Відома жатка для збирання соняшнику, яка складається з корпусу, ріжучого апарата, мотовила, шнека та механізмів приводу [1]. Основним недоліком відомої жатки є те, що планки мотовила діють на стебло і корзинки рослин соняшнику з значними ударними навантаженнями, із-за чого втрачається велика частка врожаю. З джерел відома жатка для збирання соняшнику [2], що містить раму, закріплені на рамі стеблепіднімачі, кожухи яких утворюють напрямні канали, розміщені уздовж останніх стрічкові транспортери для захоплення і просування стебел в каналах, різальні пристрої, що розміщені на виході кожного напрямного каналу, поперечно розташований шнековий транспортер для подання зрізаної маси до комбайн і транспортер насіння, розміщені між напрямними каналами. Основним недоліком відомої конструкції жатки є виконання транспортера насіння стрічковим, що призводить до налипання насіння на стрічці транспортера, особливо під час збирання у вологу погоду, накопичення і забивання насінням, і аж до виходу з ладу транспортера. Крім цього стрічковий транспортер встановлений з нахилом в бік, що протилежний до шнекового транспортера, це призводить до скупчування зрізаних кошиків соняшнику біля різального пристрою і перекочуванню і випаданню частини кошиків соняшнику на землю, що збільшує втрати врожаю, щонайменше на 30-40 %. Найбільш близькою по технічній суті є конструкція жатки для збирання соняшнику [3], що вибрана як найближчий аналог. Відома жатка має платформу, подавальний пристрій і стеблепіднімачі з руслами для проходу рослин, подавальний пристрій виконаний у вигляді центрального вала з транспортуючими органами по кількості, що дорівнює числу русел для проходу стебел рослин, при цьому кожен транспортуючий орган виконаний у вигляді круга з криволінійними захоплюючими елементами, які кінематично пов'язані з концентрично розташованою відносно приводного вала біговою доріжкою нерухомого копіра, крім того кожен стеблепіднімач має форму жолоба, на носовій частині якого встановлений стрілоподібні сітчасті стінки. До недоліків найближчого аналога слід віднести складність конструкції і те, що під час збирання безрядкового соняшнику планки мотовила діють на стебло і корзинки рослин соняшнику ударними навантаженнями, із-за чого втрачається значна частина врожаю, а для зменшення втрат необхідно зменшувати швидкість переміщення жатки. Крім цього помічено в конструкції найближчого аналога важливий недолік: під час збирання до комбайна надходить велика кількість стебел, що ускладнює роботу комбайна з вимолоту насіння, його очищення від домішок, тим самим вказує на недостатні розрахунки в виборі конструктивних розмірів русел для проходу рослин перед зрізанням корзинок рослин соняшнику. В основу заявленої корисної моделі поставлена задача усунути недоліки найближчого аналога, створити вдосконалену конструкцію жатки з підвищеною надійністю, в якій вдосконалене конструктивне виконання елементів дозволило б розширити можливості збирання соняшнику в безрядковому сіянні, виключити налипання насіння на транспортер і забезпечити зменшення втрат врожаю шляхом постійного подання кошиків і насіння до шнекового транспортера без їх скачування на землю. Поставлена задача вирішується тим, що в заявленій конструкції жатки для безрядкового способу збирання соняшнику, що містить платформу, перехідну раму, подавальний пристрій і стеблепідіймачі по формі жолоба з руслами для проходу рослин, ріжучий апарат, платформа жниварки виконана як каркас, який має передній брус, задній брус, верхній пояс, що з'єднані боковими елементами, на яких змонтовані права та ліва боковини, кожна з боковин є обмежуючими по ширині жниварки елементами і відділяє стебла соняшників від масиву та направляє їх усередину жниварки, перехідна рама виконана як рамка, закріплена до каркаса болтовим з'єднанням, складається з рухливої та нерухливої частин, нерухлива частина має жорстку конструкцію, за допомогою якої забезпечене щільне навішення на "ікла" комбайна, рухлива частина навішена на каркас жатки, подавальний пристрій виконаний як мотовило, яке установлене на валах, закріплених в підшипниках, які в свою чергу закріплені на боковинах жатки, спрямовує і нахиляє стебла соняшнику до ріжучого апарата, складається з центральної труби з щонайменше трьома посиленими лопатями, оснащеними зубчастими накладками, та гвинтового шнека, що складається з центральної труби та спіралі, стеблепідіймачі мають об'ємні форми, русла яких утворюють напрямні канали, носок стеблепідіймачів виконаний по формі закритого конуса, на верхній частині платформи установлені захисний щиток та захисні 1 UA 113093 U 5 10 15 20 25 30 35 40 45 50 55 козирки, на боковинах каркаса та верхньому поясі каркаса закріплений обтікач, який має радіальну випуклу конструкцію, нахиляє під потрібним кутом кошики соняшнику до ріжучого апарата, при цьому боковини представляють собою збірні конструкції, що складаються з кронштейна, прикріплених до нього носка та верхньої надставки, у обтікачі розташований приводний механізм жатки, гвинтовий шнек, що подає зрізану масу до похилої камери комбайна, оснащений запобіжною муфтою, на передньому брусі каркасу змонтований ріжучий апарат, який складається з механізму привода ножа, головки ножа, ножа та штампозварних подвійних пальців закритого типу, причому механізм приводу ножа з вертикальним розташуванням шківа змонтований на лівій боковині каркаса під верхньою надставкою, забезпечує зворотно-поступальні рухи ножа ріжучого апарата, привод робочих органів здійснюється трьома ланцюговими передачами та однією ремінною, ширина S1 стеблепідіймачів знаходиться в межах 176 мм, а відстояння S2 сусідньо розташованих один від одного стеблепідіймачів по їх осьових знаходиться в межах 229 мм. Крім цього в жатці для безрядкового збирання соняшнику задній брус каркаса забезпечує жорсткість конструкції, обтікач виконаний у вигляді конструкції щитка, що має радіусну випуклу форму, а "ікла" мають стандартизовані конструктивні розміри та місця установлення, жорстко закріплені на рамі комбайна. Спільними з найближчим аналогом суттєвими ознаками заявленої корисної моделі є: платформа, перехідна рама, подавальний пристрій і стеблепідіймачі по формі жолоба з руслами для проходу рослин, ріжучий апарат. Відмінними суттєвими ознаками від найближчого аналога є наступні: каркас має передній брус, задній брус та верхній пояс, які додатково забезпечують жорсткість конструкції жатки; передній брус, задній брус та верхній пояс з'єднані боковими елементами, що забезпечує кріплення боковин; на бокових елементах змонтовані права та ліва боковини, які забезпечують відокремлення стебел соняшників від масиву, спрямовує їх усередину жатки; права та ліва боковини є обмежуючими по ширині жниварки елементами, які відділяють стебла соняшників від масиву та направляє їх усередину жниварки; перехідна рама виконана у вигляді рамки, - додатково зміцнює і забезпечує жорсткість конструкції; рамка закріплена до каркаса болтовим з'єднанням, складається з рухливої та нерухливої частин, що забезпечує легкість обслуговування і можливість зміни кута нахилу жатки під час скошування соняшнику; нерухлива частина рамки має жорстку конструкцію, за допомогою якої забезпечене щільне навішення на "ікла" комбайна; рухлива частина рамки навішена на каркас жниварки, виконує основні функції зміни кута нахилу жатки під час скошування соняшнику на різній висоті; подавальний пристрій виконаний у вигляді мотовила та гвинтового шнека, - удосконалює конструкцію жатки та зменшує втрати врожаю; мотовило установлене на валах, які в свою чергу закріплені в підшипниках; підшипники, в яких установлені вали мотовила, закріплені на боковинах жатки; мотовило спрямовує і нахиляє стебла та кошики соняшнику до ріжучого апарата; мотовило складається з центральної труби з щонайменше трьома посиленими лопатями, що вдосконалює конструкцію; кожна з лопатей оснащена зубчастими накладками, що забезпечує розміщення стебел по ширині і відсутність їх ковзання перед зрізанням; гвинтовий шнек складається з центральної труби та спіралі, подає зрізану масу до похилої камери; стеблепідіймачі мають об'ємні форми, чим забезпечується підняття та поступова ковзка подача стебел; сусідньо розташовані стеблепідіймачі утворюють русла; русла утворюють напрямні канали, які закінчуються ріжучими елементам; стеблепідіймачі мають носок, - чим забезпечене підняття стебел нахилених під кутом до поверхні ґрунту; носок кожного стеблепідіймача виконаний по формі закритого конуса, що підвищує якість збирання, не дає корзинкам рослин соняшнику висипатися; на верхній частині платформи установлені захисний щиток та захисні козирки, що унеможливлює зрізаній масі перелітати за жатку; 2 UA 113093 U 5 10 15 20 25 30 35 40 45 50 55 60 на боковинах каркаса та верхньому поясі каркаса закріплений обтікач, чим забезпечене поступове відокремлення кошиків соняшнику від масиву без втрат; обтікач має радіальну випуклу конструкцію нахиляє під потрібним кутом кошики соняшнику до ріжучого апарата; боковини, ліва та права, представляють собою збірні конструкції; кожна боковина складаються з кронштейна, прикріплених до нього носка та верхньої надставки; в обтікачі розташований приводний механізм жатки; гвинтовий шнек, що подає зрізану масу до похилої камери комбайна, оснащений запобіжною муфтою; на передньому брусі каркаса змонтований ріжучий апарат; ріжучий апарат складається з механізму привода ножа, головки ножа, ножа та штампозварних подвійних пальців закритого типу; механізм приводу ножа має вертикальне розташуванням шківа; механізм приводу ножа змонтований на лівій боковині каркаса під верхньою надставкою; механізм приводу ножа забезпечує зворотно-поступальні рухи ножа ріжучого апарата; привод робочих органів жатки здійснюється трьома ланцюговими передачами та однією ремінною; ширина S1 стеблепідіймачів знаходиться в межах 176 мм, а відстояння S2 сусідньо розташованих один від одного стеблепідіймачів по їх осьових знаходиться в межах 229 мм. Розширювальними ознаками у відповідності з вибраним найближчим аналогом є наступні: задній брус каркаса закріплений жорстко, забезпечує жорсткість конструкції жатки; обтікач виконаний у вигляді конструкції щитка; щиток має радіусну випуклу форму; місця установлення платформи на клики розрахунково визначені із умов, що "ікла" мають стандартизовані конструктивні розміри та місця установлення; "ікла" жорстко закріплені на рамі комбайна. Сукупність відомих та наявних нових ознак заявленої конструкції корисної моделі Жатки дозволяє шляхом врахування та усунення недоліків найближчого аналога, створити вдосконалену конструкцію жатки з підвищеною надійністю та з меншими втратами, в якій вдосконалене конструктивне виконання елементів спрямування стебел та кошиків, розрахунковий вибір ширини відстояння сусідньо розташованих стеблепідіймачів (ліфтерів), дозволяє розширити можливості збирання соняшнику в безрядковому сіянні, виключити налипання насіння на транспортер і забезпечити зменшення втрат врожаю, шляхом забезпечення упорядкування розташування кошиків зубчиками, постійного "насування", нахилення та подання кошиків до ріжучого органу, а насіння до шнекового транспортера без їх скочування на землю, вдосконалення конструктивних розмірів, розрахункового вибору ширини S1 стеблепідіймачів та відстояння S2 сусідньо розташованих стеблепідіймачів. Сукупність розширювальних ознак дозволяє розширити функціональні можливості застосування заявленої конструкції Жатки для різних типів комбайнів, шляхом забезпечення заднім брусом каркаса підвищеної жорсткості конструкції, виконання обтікача у вигляді конструкції щитка з радіусною випуклою формою, стандартизованого вибору конструктивних розмірів місць установлення жатки на "ікла", що жорстко закріплені на рамі комбайна. Таким чином, заявлена конструкція, в якій сукупність загальних суттєвих, спільних і суттєвих відмінних конструктивних ознак в сукупності з відомими, розширювальними суттєвими ознаками, забезпечує вирішення поставленої задачі і отримання необхідного технічного результату. При цьому заявлена конструкція в порівнянні з найближчим аналогом дозволяє розширити функціональні можливості збирання врожаю в безрядковому розташуванні стебел соняшнику, вдосконалити та підвищити надійність конструкції за рахунок вдосконалення конструктивних елементів, їх розташування, та розрахункового вибору конструктивних розмірів стеблепідіймачів, і, безумовно, досягнути зменшення втрат врожаю. Суть заявленої корисної моделі пояснюється кресленнями, де на фіг. 1 зображена Жатка для безрядкового способу збирання соняшнику, вигляд спереду, на фіг. 2 - те ж саме, вигляд зверху, на фіг. 3 - те ж саме, переріз по А-А на фіг. 1, на фіг. 4 - те ж саме, вигляд зліва з знятим боковим щитком, на фіг. 5 - те ж саме, вигляд з правого боку з знятим боковим щитком. На фіг. 6 - те ж саме, вигляд ззаду. Жатка для безрядкового способу збирання соняшнику містить платформу 1 (фіг. 6), що виконана у вигляді каркаса, який має передній брус 2 (фіг. 4), задній брус 3 (фіг. 3), верхній пояс 4, що з'єднані боковими елементами 5 (фіг. 4) та 6 (фіг. 5), на яких змонтовані права 7 (фіг. 5) та ліва 8 (фіг. 4) боковини, перехідну раму 9 (фіг. 3), що виконана у вигляді рамки і складається з 3 UA 113093 U 5 10 15 20 25 30 35 40 45 50 55 60 рухливої 10 та нерухливої 11 частин, "ікла" 12 комбайна, подаючий пристрій 13, виконаний у вигляді мотовила 14, що установлене на валах 15, закріплених в підшипниках (не позначені) на боковинах, ріжучий апарат 16 (фіг. 2), що складається з центральної труби 17 (фіг. 3) з щонайменше трьома посиленими лопатями 18, оснащеними зубчастими накладками 19, та гвинтового шнека 20, що складається з центральної труби 21 та спіралі 22, стеблепідіймачі 23 (фіг. 2), русла останніх утворюють напрямні канали 24; носок 25 стеблепідіймачів по формі закритого конуса, верхню частину 26 (фіг. 3), на ній установлені захисний щиток 27 та захисні козирки 28 (фіг. 1); обтікач 29, який має радіальну випуклу конструкцію, нахиляє під необхідним вибраним кутом кошики соняшнику до ріжучого апарата 16 (фіг. 2), боковини 7 та 8 представляють збірні конструкції, що складаються з кронштейна 30 (фіг. 4), до нього прикріплений носок 31 (фіг. 1) та верхня надставки 32 (фіг. 6), в обтікачі 29 (фіг. 1) розташований приводний механізм 33 (фіг. 6), гвинтовий шнек 20, що подає зрізану масу до похилої камери 34 (фіг. 3), приводний механізм 33 оснащений запобіжною муфтою 35 (фіг. 4), ріжучий апарат 16 складається з механізму привода 36 ножа, головки 37 (фіг. 2) ножа, ножа 38 та штампозварних подвійних пальців 39 закритого типу, привод робочих органів здійснюється трьома ланцюговими передачами 40 (фіг. 5), 41 (фіг. 4), 42 Фіг. 6) та однією ремінною 43 (фіг. 4). Крім цього розрахунками визначено, а дослідами було підтверджено, що ширина S1 (фіг. 2) стеблепідіймачів знаходиться в межах 176 мм, а відстань S2 сусідньо розташованих один від одного стеблепідіймачів по їх осьових знаходиться в межах 229 мм, а для переналадки для зрізання кошиків соняшнику для різних висот стебел жатка має болтові з'єднання для піднімання та опускання її рухомої частини 10. Конструкція жатки є збірною. Зібрання жатки здійснюється послідовним нарощуванням виготовлених конструктивних елементів на платформу 1, здійснюється по документу. Жатка працює наступним чином. Під час руху по полю комбайна з навішеною на "ікла" 12 жаткою стебла соняшнику відділяються носками боковин 7 та 8 та верхніми надставками 32, спрямовуються у напрямні канали 24 - робочі щілини між стеблепідіймайчами (іноді їх називають "ліфтерами") 23, при цьому визначена дослідним шляхом ширина S1 стеблепідіймачів 23 знаходиться в межах 176 мм, а відстояння S2 поряд розташованих один від одного стеблепідіймачів 23 по їх осьових знаходиться в межах 229 мм, що дозволяє жатці працювати на плантації соняшнику зі зменшеним міжряддям посіву, та/або хаотично, також суцільного посіву, тобто, без міжряддя. Подальшим рухом стебла соняшнику нахиляються обтікачем 29, протягуються донизу і підводяться мотовилом 14, яке обертається, до ріжучого апарата 16 жатки, при цьому розташування обтікача 29 та мотовила 14 підібране таким чином, що стебла соняшнику нахиляються до мотовила 14 під таким кутом, що мотовило 14 спочатку контактує зі стеблом соняшнику, а тільки перед зрізанням - з корзинкою соняшнику, чим забезпечується мінімальний вплив з мінімальним ударянням мотовила 14 на корзинку соняшнику. Конструкція та розташування мотовила 14 і обтікача 29 в просторі вибирається таким чином, що сприяє тому що стебло соняшнику спочатку, ніби нахиляється і протягується донизу, і лише внизу нахиленим здійснюється зрізання, відокремлення корзинки соняшнику від стебла під самою корзинкою соняшнику. Це дозволяє знизити як втрати врожаю, так і потрапляння сміття та різного непотребу з частин стеблової маси до обмолоту комбайна, і, тим самим також, забезпечити можливість збільшити і швидкість руху комбайна і продуктивність збирання врожаю, покращити якісні та кількісні можливості жатки, з зменшенням втрат насіння соняшнику. Ріжучий апарат 16 здійснює зрізання кошиків соняшнику, які далі переміщуються і спрямовуються до гвинтового шнека 20, який за допомогою обертання спіралі 22 та наявності центральної труби 21 транспортує кошики соняшнику до похилої камери 34, в якій здійснюється відділення насіння соняшнику, їх видалення з кошика соняшнику, та подальше просіювання насіння від всіляких домішок та пилу. Завдяки забезпеченню можливості переналадки болтовими з'єднаннями шляхом піднімання та опускання її рухомої частини 10 для зрізання кошиків соняшнику різних висот розташування кошиків на стеблах соняшників, жатка може універсально підлаштовуватись, чим забезпечується підвищена якість збирання врожаю і суттєве зменшення втрат насіння. Заявлена конструкція жатки пройшла експлуатаційні випробування, підтвердила надійність і зручність в експлуатації, має додаткові елементи, якими забезпечена додаткова жорсткість, завдяки обтічним об'ємним формам елементів конструкції суттєво зменшений опір переміщення жатки в масиві соняшникових стебел, при цьому жорсткість конструкції забезпечена технологічністю зібрання, що дозволяє здійснювати зібрання жатки з меншими часовими витратами порівняно з прототипом та аналогічними конструкціями, підвищити споживацькі можливості та довговічність застосування в роботі. 4 UA 113093 U 5 10 15 20 Заявленою конструкцією корисної моделі досягнуто поставлена задача: створена вдосконалена конструкція жатки, яка знівелювала недоліки найближчого аналога, з підвищеною надійністю, в якій вдосконалене конструктивне виконання елементів дозволило розширити можливості збирання соняшнику в безрядковому сіянні, виключити налипання насіння на транспортер і забезпечити зменшення втрат врожаю шляхом постійного без ударяння нахилення кошиків до ріжучого органу, неперервного подання кошиків і насіння до шнекового транспортера без їх скачування на землю. Заявлена конструкція дає можливість знизити до мінімуму втрати насіння соняшнику за рахунок того, що конструктивно забезпечується дія на стебла соняшнику, забезпечується їх нахилення, а не дія на самі кошики, а зрізання кошиків здійснюється в кінцевий момент, перед початком транспортування і подання кошиків в молотарку комбайна. Заявлена конструкція корисної моделі забезпечує можливість вдосконалення існуючих відомих конструкцій, розширює перспективність використання в роботі в тому числі на безрядкових посівних площах, тобто, створено конструкцію з підвищеними споживацькими властивостями, підвищеною надійністю при роботі жатки на різних способах посіву; забезпечує можливість зменшити опір, знизити витратні навантаження в роботі, прискорити хід збирання. Заявлена конструкція пройшла випробування і підтвердила свою довгострокову роботоздатність з різним посівом соняшнику та підтвердила доцільність застосування вдосконалених та нових конструктивних рішень та елементів під час створення корисної моделі Джерела інформації: 1. Карпенко АН., Халанский В.М. Сельскохозяйственные машины. - М.: Агропромиздат, 1989. - С. 526 - аналог; 2. А. с. СРСР № 1667695, А01D 45/00, 1966 - аналог; 3. Патент RU №2134949, А01D 45/00, 1999 - найближчий аналог. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 50 55 60 1. Жатка для безрядкового способу збирання соняшнику, що містить платформу, перехідну раму, подавальний пристрій і стеблепідіймачі по формі жолоба з руслами для проходу рослин, ріжучий апарат, яка відрізняється тим, що платформа жатки виконана у вигляді каркаса, який має передній брус, задній брус, верхній пояс, що з'єднані боковими елементами, на яких змонтовані права та ліва боковини, кожна з боковин є обмежуючими по ширині жатки елементами і відділяє стебла соняшників від масиву та направляє їх усередину жатки, перехідна рама виконана у вигляді рамки, закріплена до каркаса болтовим з'єднанням, складається з рухливої та нерухливої частин, нерухлива частина має жорстку конструкцію, за допомогою якої забезпечене щільне навішення на "ікла" комбайна, рухлива частина навішена на каркас жатки, подавальний пристрій виконаний у вигляді мотовила, яке установлене на валах, закріплених в підшипниках, які в свою чергу закріплені на боковинах жатки, спрямовує і нахиляє стебла соняшнику до ріжучого апарата, складається з центральної труби з щонайменше трьома посиленими лопатями, оснащеними зубчастими накладками, та гвинтового шнека, що складається з центральної труби та спіралі, стеблепідіймачі мають об'ємні форми, русла яких утворюють напрямні канали, носок стеблепідіймачів виконаний по формі закритого конуса, на верхній частині платформи установлені захисний щиток та захисні козирки, на боковинах каркаса та верхньому поясі каркаса закріплений обтікач, який має радіальну випуклу конструкцію нахиляє під потрібним кутом кошики соняшнику до ріжучого апарата, при цьому боковини представляють собою збірні конструкції, що складаються з кронштейна, прикріплених до нього носка та верхньої надставки, у обтікачі розташований приводний механізм жниварки, гвинтовий шнек, що подає зрізану масу до похилої камери комбайна, оснащений запобіжною муфтою, на передньому брусі каркаса змонтований ріжучий апарат, який складається з механізму привода ножа, головки ножа, ножа та штампозварних подвійних пальців закритого типу, причому механізм приводу ножа з вертикальним розташуванням шківа змонтований на лівій боковині каркаса під верхньою надставкою, забезпечує зворотно-поступальні рухи ножа ріжучого апарата, привод робочих органів здійснюється трьома ланцюговими передачами та однією ремінною, ширина S1 стеблепідіймачів знаходиться в межах 176 мм, а відстояння S2 сусідньо розташованих один від одного стеблепідіймачів по їх осьових знаходиться в межах 229 мм. 2. Жатка для безрядкового способу збирання соняшнику за п. 1, яка відрізняється тим, що задній брус каркаса забезпечує жорсткість конструкції, обтікач виконаний у вигляді конструкції щитка, що має радіусну випуклу форму, а "ікла" мають стандартизовані конструктивні розміри та місця установлення, жорстко закріплені на рамі комбайна. 5 UA 113093 U 6 UA 113093 U 7 UA 113093 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
