Пристрій жатки зернозбирального комбайна для збирання соняшнику

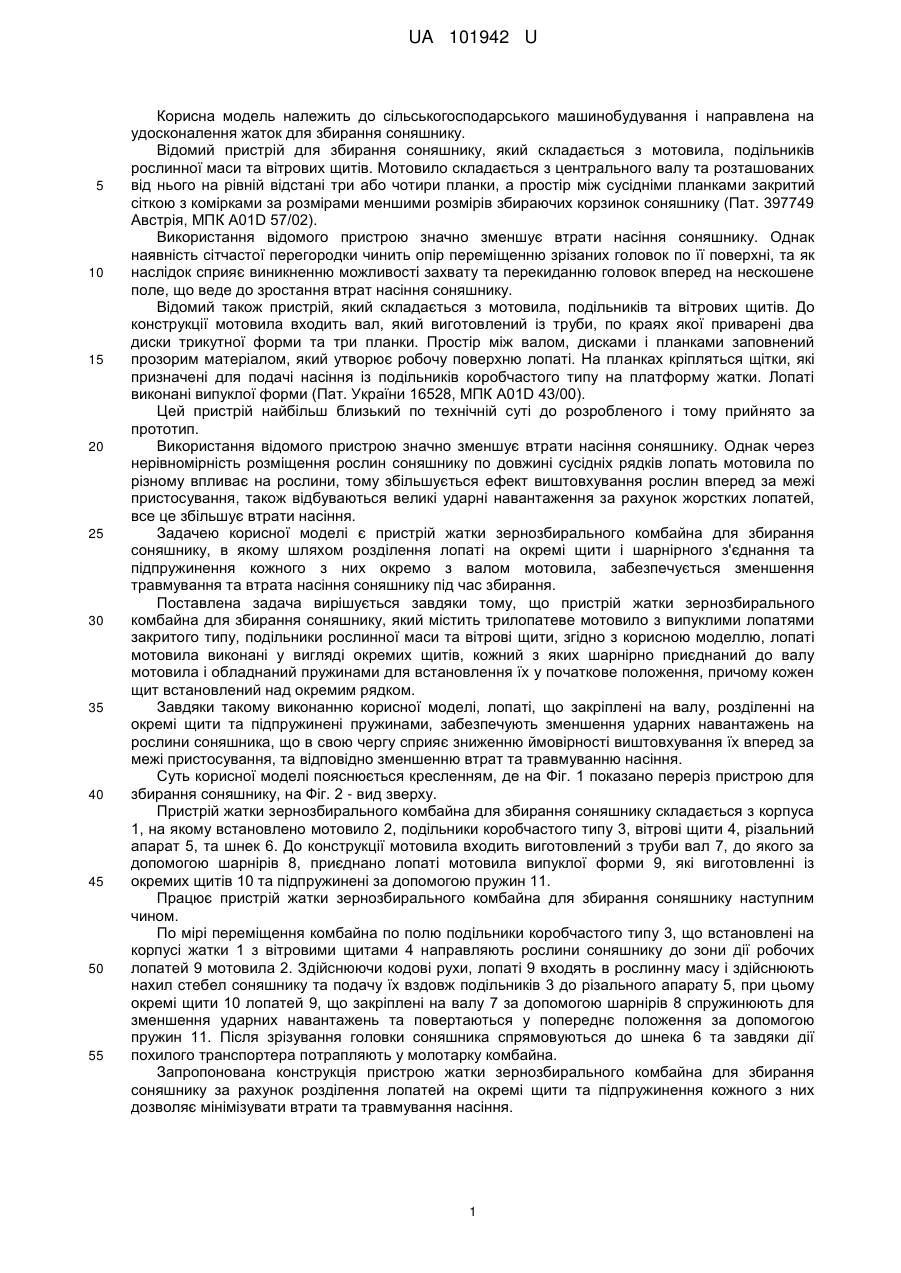

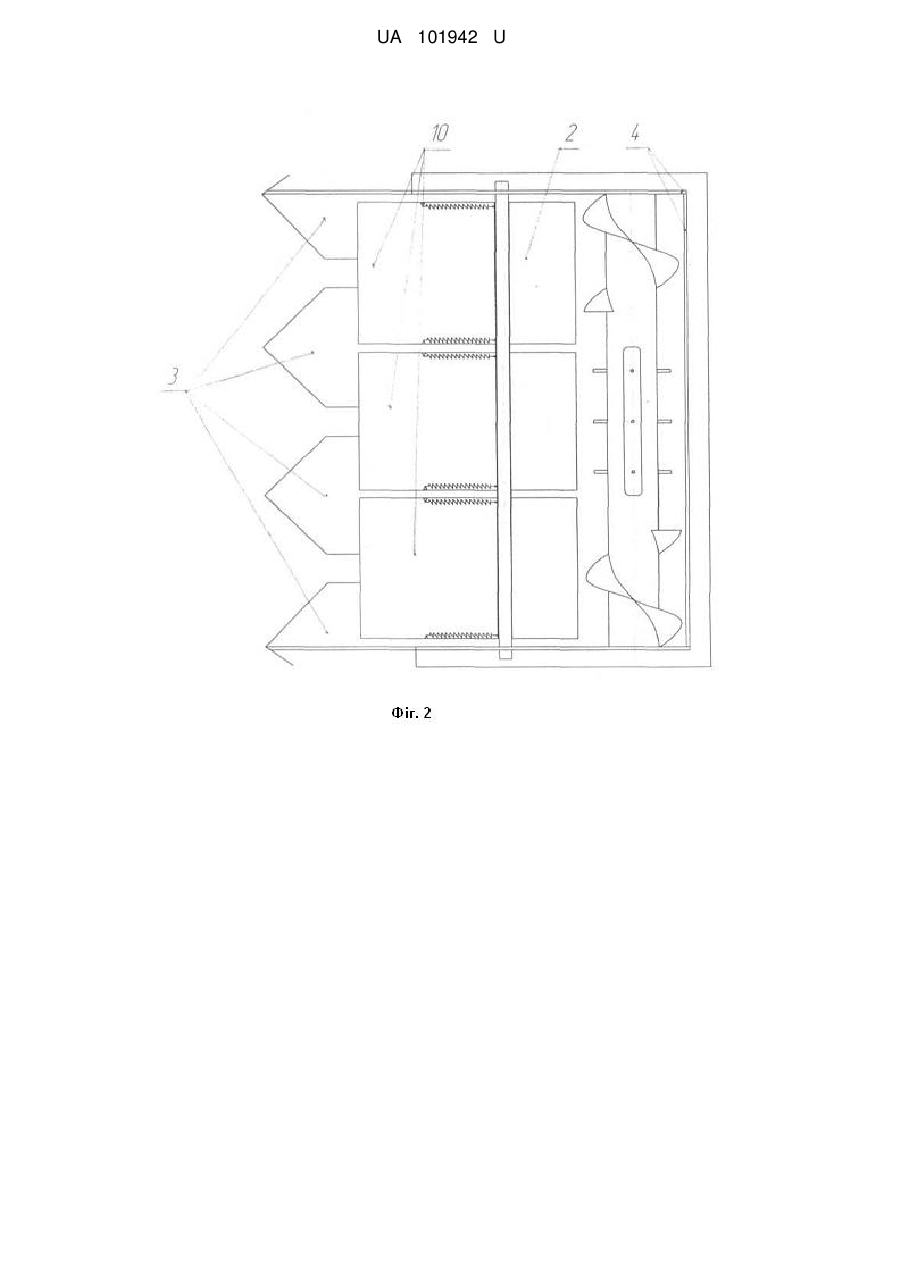

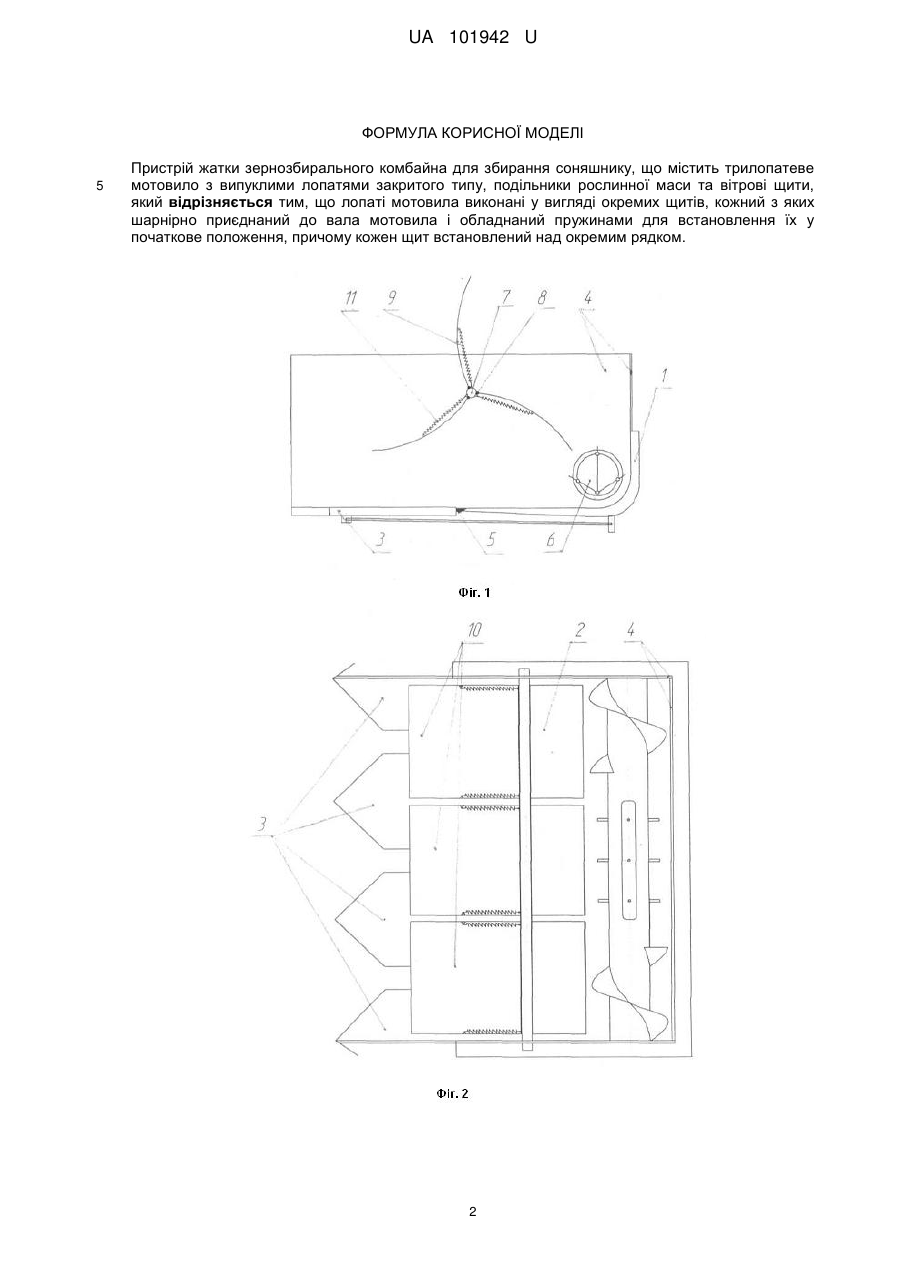

Реферат: Пристрій жатки зернозбирального комбайна для збирання соняшнику містить трилопатеве мотовило з випуклими лопатями закритого типу, подільники рослинної маси та вітрові щити. Лопаті мотовила виконані у вигляді окремих щитів, кожний з яких шарнірно приєднаний до вала мотовила і обладнаний пружинами для встановлення їх у початкове положення. При цьому кожен щит встановлений над окремим рядком. UA 101942 U (12) UA 101942 U UA 101942 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування і направлена на удосконалення жаток для збирання соняшнику. Відомий пристрій для збирання соняшнику, який складається з мотовила, подільників рослинної маси та вітрових щитів. Мотовило складається з центрального валу та розташованих від нього на рівній відстані три або чотири планки, а простір між сусідніми планками закритий сіткою з комірками за розмірами меншими розмірів збираючих корзинок соняшнику (Пат. 397749 Австрія, МПК А01D 57/02). Використання відомого пристрою значно зменшує втрати насіння соняшнику. Однак наявність сітчастої перегородки чинить опір переміщенню зрізаних головок по її поверхні, та як наслідок сприяє виникненню можливості захвату та перекиданню головок вперед на нескошене поле, що веде до зростання втрат насіння соняшнику. Відомий також пристрій, який складається з мотовила, подільників та вітрових щитів. До конструкції мотовила входить вал, який виготовлений із труби, по краях якої приварені два диски трикутної форми та три планки. Простір між валом, дисками і планками заповнений прозорим матеріалом, який утворює робочу поверхню лопаті. На планках кріпляться щітки, які призначені для подачі насіння із подільників коробчастого типу на платформу жатки. Лопаті виконані випуклої форми (Пат. України 16528, МПК А01D 43/00). Цей пристрій найбільш близький по технічній суті до розробленого і тому прийнято за прототип. Використання відомого пристрою значно зменшує втрати насіння соняшнику. Однак через нерівномірність розміщення рослин соняшнику по довжині сусідніх рядків лопать мотовила по різному впливає на рослини, тому збільшується ефект виштовхування рослин вперед за межі пристосування, також відбуваються великі ударні навантаження за рахунок жорстких лопатей, все це збільшує втрати насіння. Задачею корисної моделі є пристрій жатки зернозбирального комбайна для збирання соняшнику, в якому шляхом розділення лопаті на окремі щити і шарнірного з'єднання та підпружинення кожного з них окремо з валом мотовила, забезпечується зменшення травмування та втрата насіння соняшнику під час збирання. Поставлена задача вирішується завдяки тому, що пристрій жатки зернозбирального комбайна для збирання соняшнику, який містить трилопатеве мотовило з випуклими лопатями закритого типу, подільники рослинної маси та вітрові щити, згідно з корисною моделлю, лопаті мотовила виконані у вигляді окремих щитів, кожний з яких шарнірно приєднаний до валу мотовила і обладнаний пружинами для встановлення їх у початкове положення, причому кожен щит встановлений над окремим рядком. Завдяки такому виконанню корисної моделі, лопаті, що закріплені на валу, розділенні на окремі щити та підпружинені пружинами, забезпечують зменшення ударних навантажень на рослини соняшника, що в свою чергу сприяє зниженню ймовірності виштовхування їх вперед за межі пристосування, та відповідно зменшенню втрат та травмуванню насіння. Суть корисної моделі пояснюється кресленням, де на Фіг. 1 показано переріз пристрою для збирання соняшнику, на Фіг. 2 - вид зверху. Пристрій жатки зернозбирального комбайна для збирання соняшнику складається з корпуса 1, на якому встановлено мотовило 2, подільники коробчастого типу 3, вітрові щити 4, різальний апарат 5, та шнек 6. До конструкції мотовила входить виготовлений з труби вал 7, до якого за допомогою шарнірів 8, приєднано лопаті мотовила випуклої форми 9, які виготовленні із окремих щитів 10 та підпружинені за допомогою пружин 11. Працює пристрій жатки зернозбирального комбайна для збирання соняшнику наступним чином. По мірі переміщення комбайна по полю подільники коробчастого типу 3, що встановлені на корпусі жатки 1 з вітровими щитами 4 направляють рослини соняшнику до зони дії робочих лопатей 9 мотовила 2. Здійснюючи кодові рухи, лопаті 9 входять в рослинну масу і здійснюють нахил стебел соняшнику та подачу їх вздовж подільників 3 до різального апарату 5, при цьому окремі щити 10 лопатей 9, що закріплені на валу 7 за допомогою шарнірів 8 спружинюють для зменшення ударних навантажень та повертаються у попереднє положення за допомогою пружин 11. Після зрізування головки соняшника спрямовуються до шнека 6 та завдяки дії похилого транспортера потрапляють у молотарку комбайна. Запропонована конструкція пристрою жатки зернозбирального комбайна для збирання соняшнику за рахунок розділення лопатей на окремі щити та підпружинення кожного з них дозволяє мінімізувати втрати та травмування насіння. 1 UA 101942 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій жатки зернозбирального комбайна для збирання соняшнику, що містить трилопатеве мотовило з випуклими лопатями закритого типу, подільники рослинної маси та вітрові щити, який відрізняється тим, що лопаті мотовила виконані у вигляді окремих щитів, кожний з яких шарнірно приєднаний до вала мотовила і обладнаний пружинами для встановлення їх у початкове положення, причому кожен щит встановлений над окремим рядком. 2 UA 101942 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
