Крончата кришка

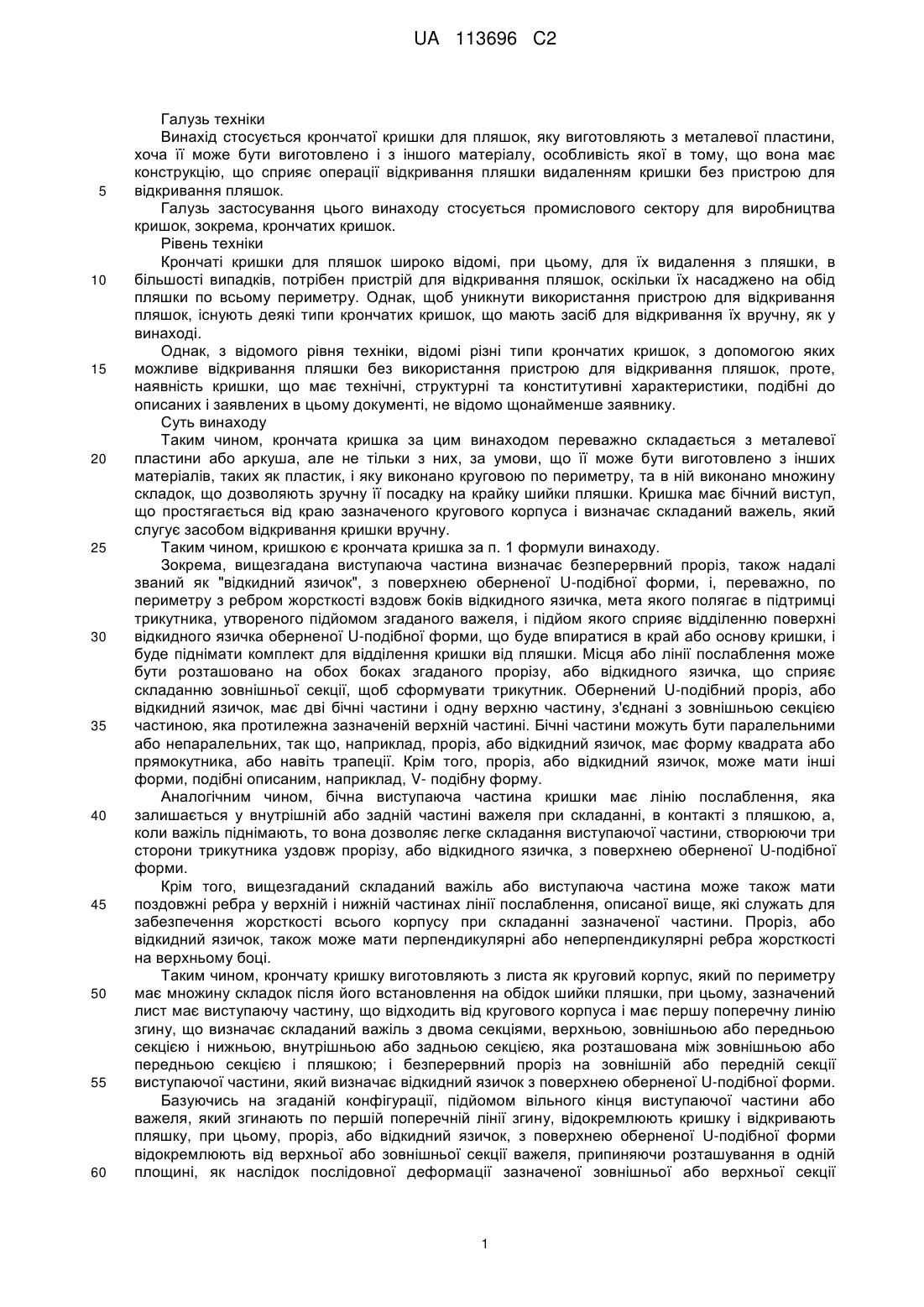

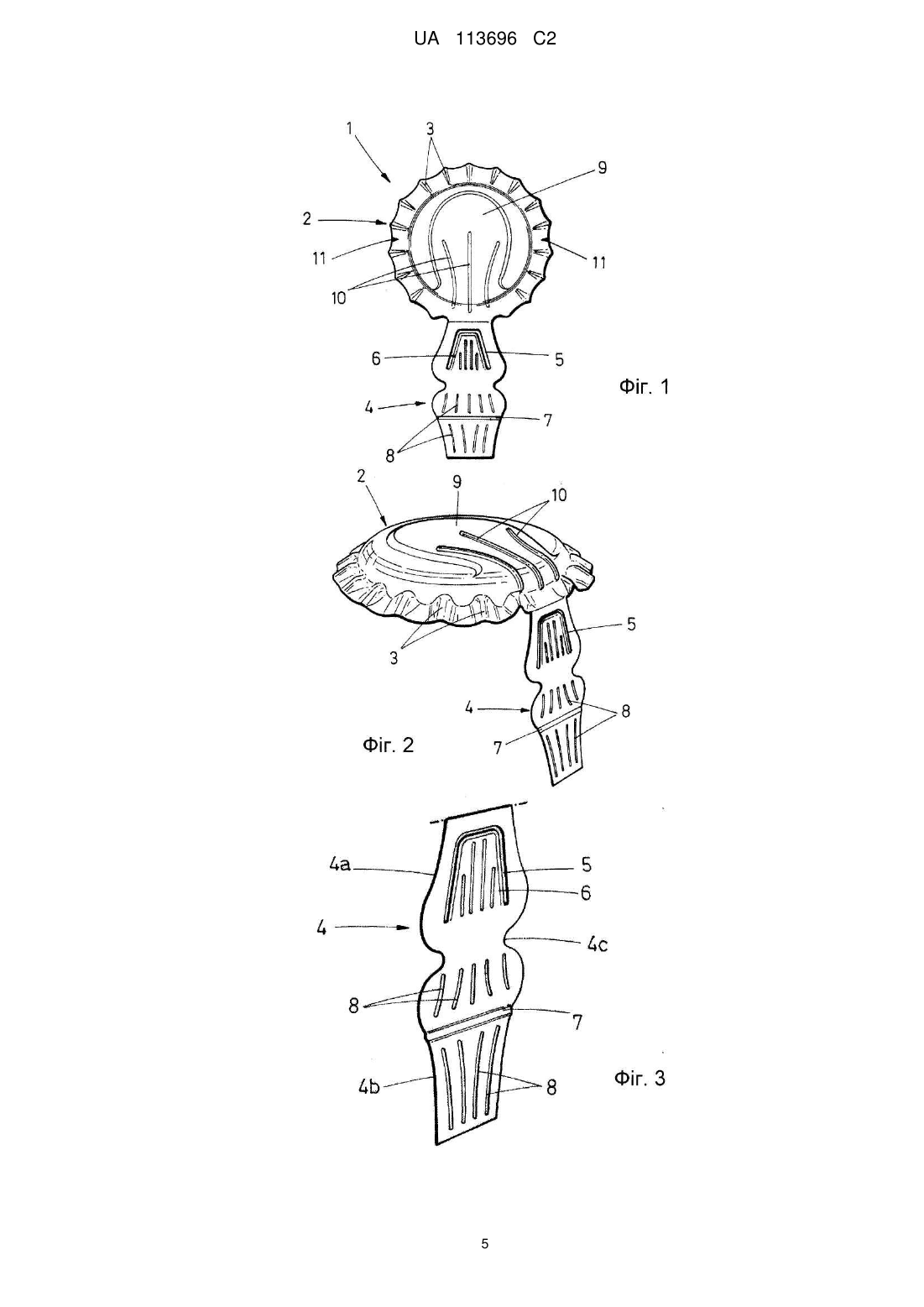

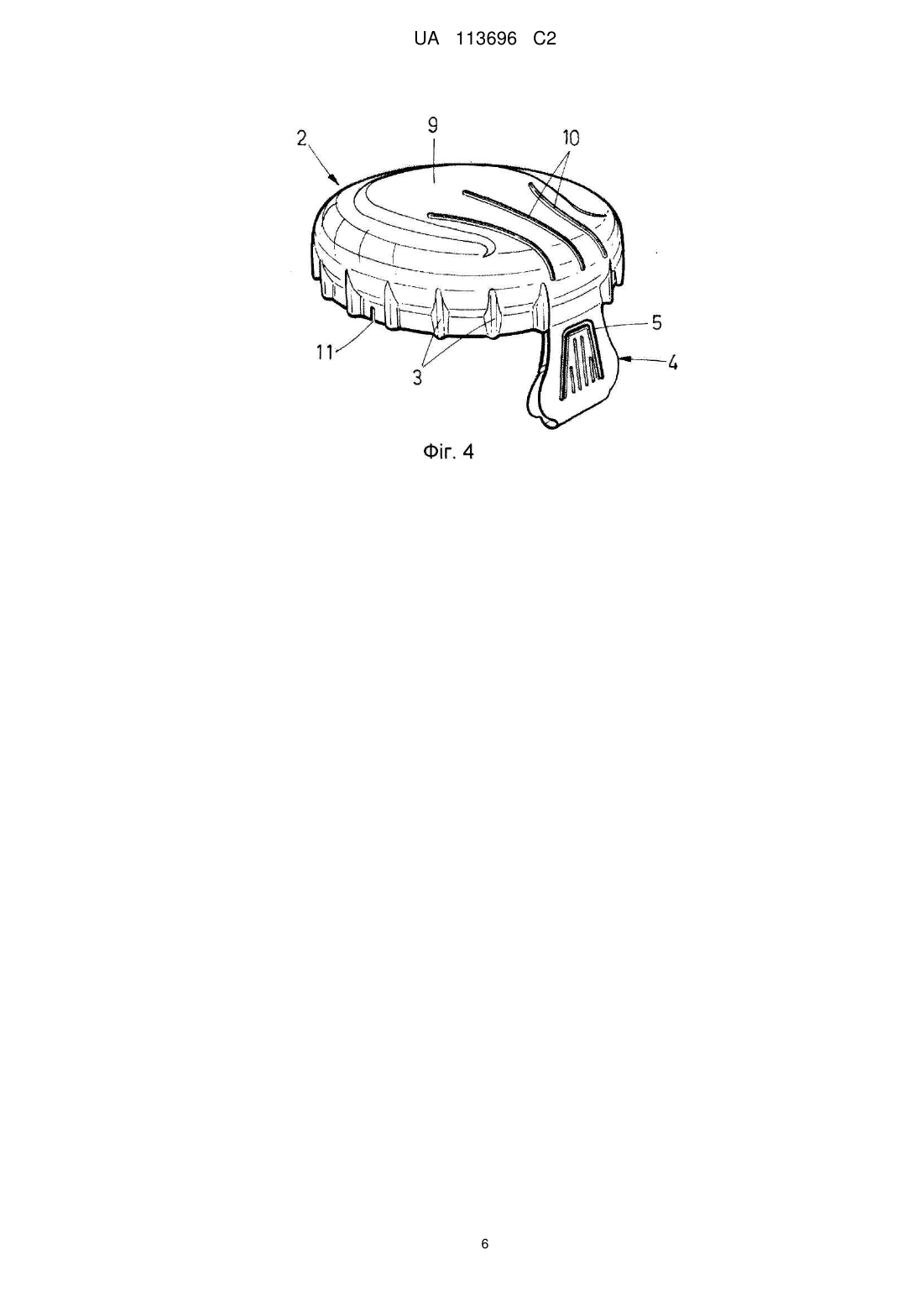

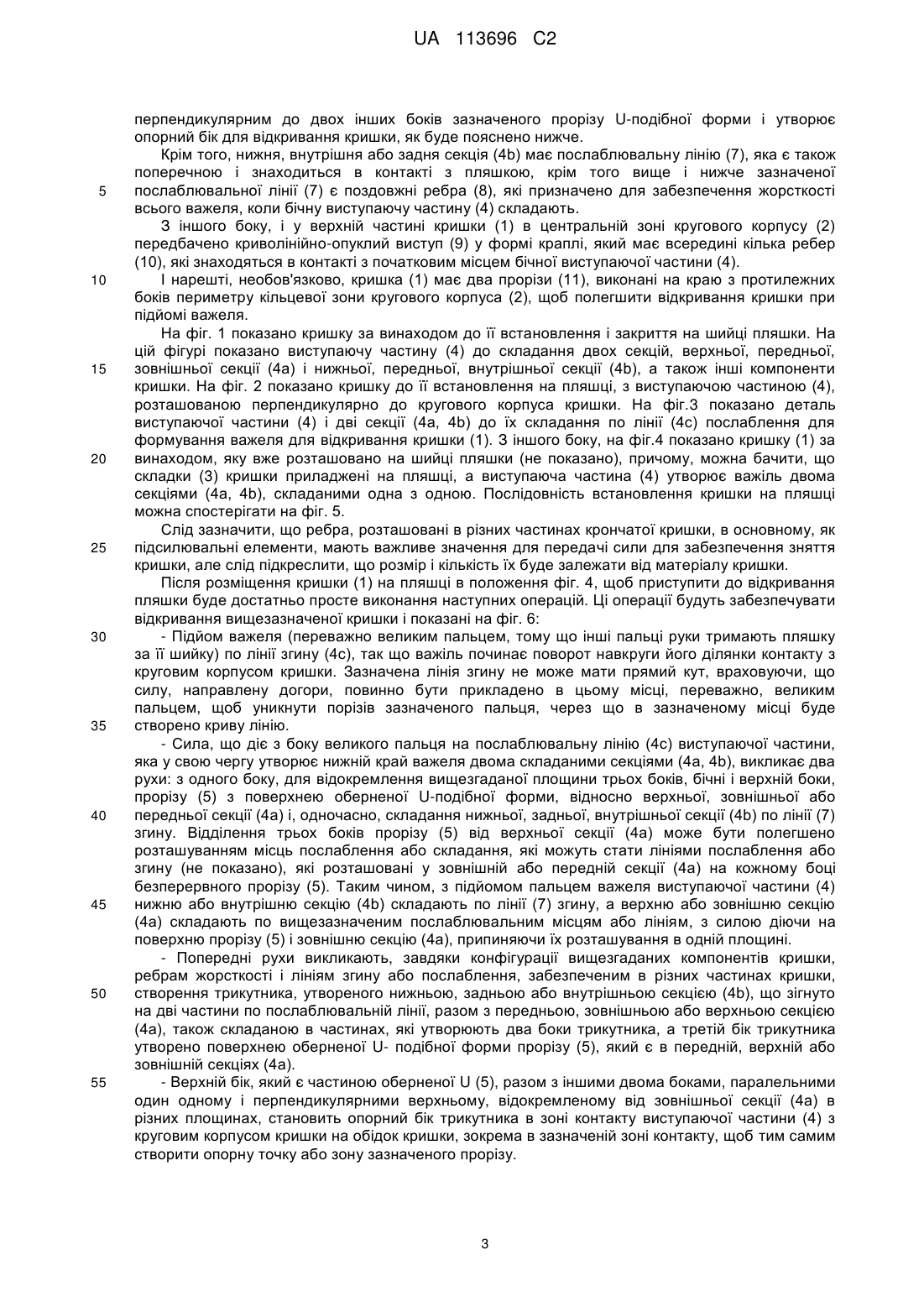

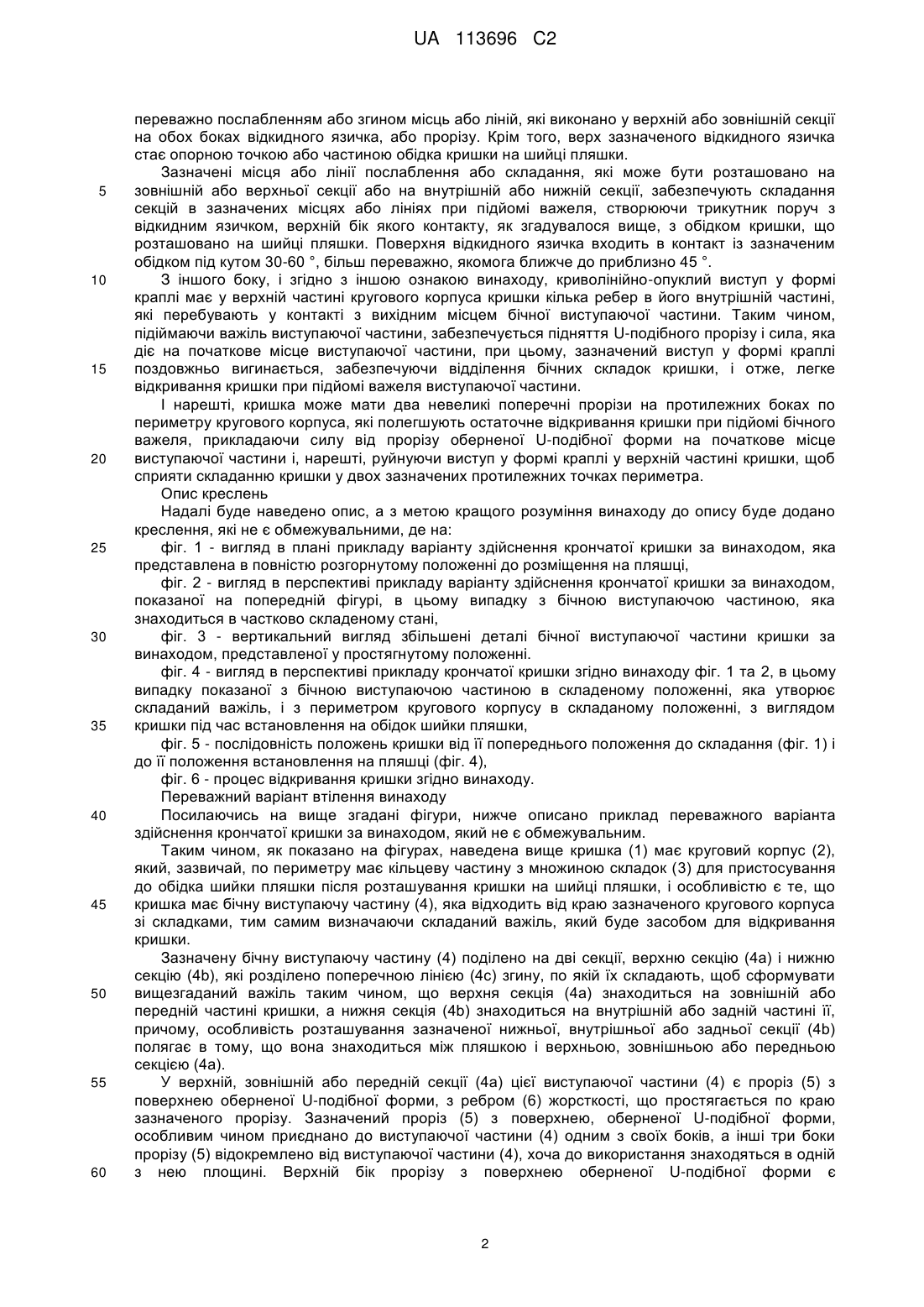

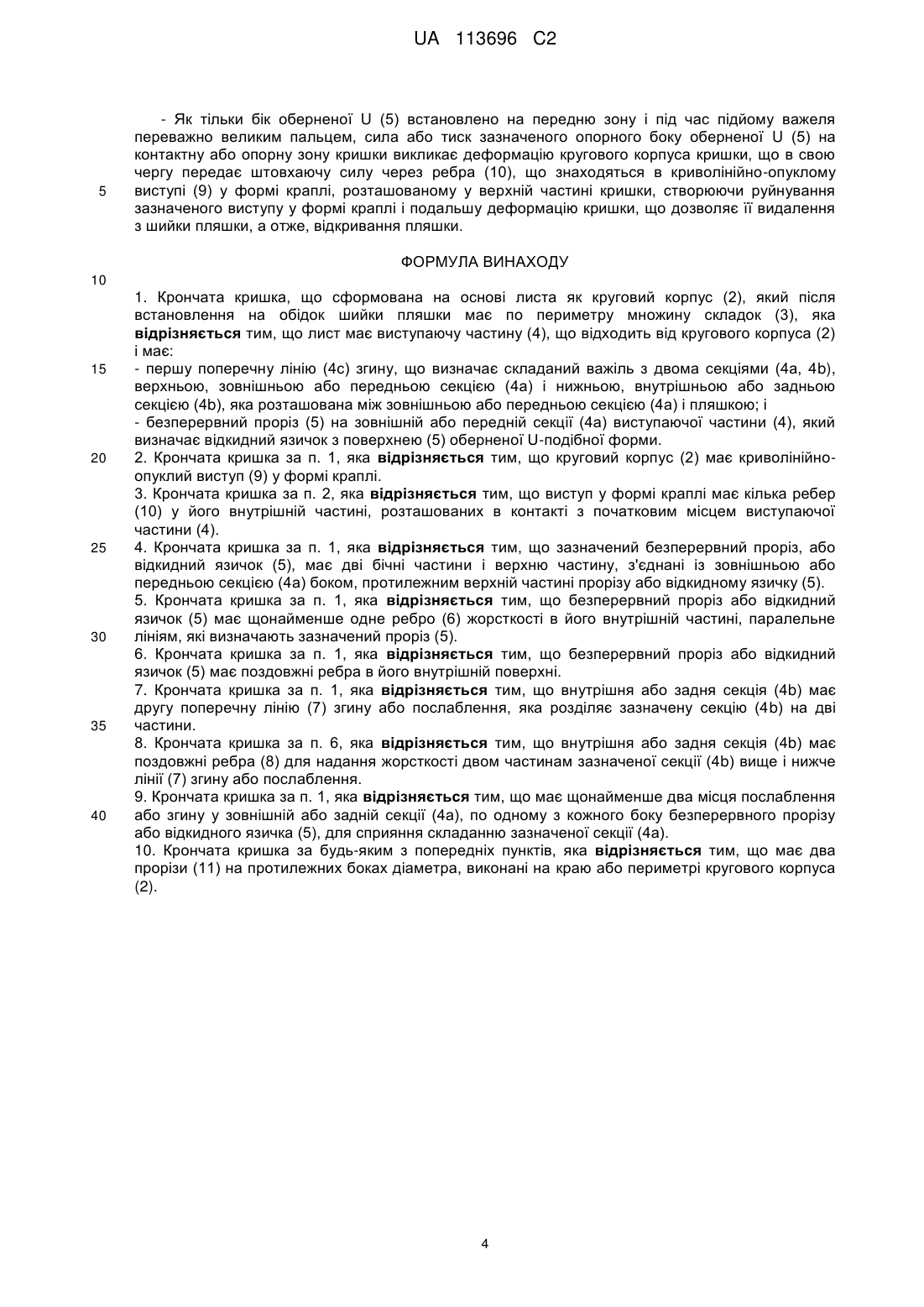

Реферат: Крончата кришка для пляшок, яку виготовляють з металевої пластини, хоча її може бути виготовлено з іншого матеріалу, і яка має конструкцію, що сприяє операції відкривання пляшки видаленням кронкришки без пристрою для відкривання пляшок. UA 113696 C2 (12) UA 113696 C2 UA 113696 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Винахід стосується крончатої кришки для пляшок, яку виготовляють з металевої пластини, хоча її може бути виготовлено і з іншого матеріалу, особливість якої в тому, що вона має конструкцію, що сприяє операції відкривання пляшки видаленням кришки без пристрою для відкривання пляшок. Галузь застосування цього винаходу стосується промислового сектору для виробництва кришок, зокрема, крончатих кришок. Рівень техніки Крончаті кришки для пляшок широко відомі, при цьому, для їх видалення з пляшки, в більшості випадків, потрібен пристрій для відкривання пляшок, оскільки їх насаджено на обід пляшки по всьому периметру. Однак, щоб уникнути використання пристрою для відкривання пляшок, існують деякі типи крончатих кришок, що мають засіб для відкривання їх вручну, як у винаході. Однак, з відомого рівня техніки, відомі різні типи крончатих кришок, з допомогою яких можливе відкривання пляшки без використання пристрою для відкривання пляшок, проте, наявність кришки, що має технічні, структурні та конститутивні характеристики, подібні до описаних і заявлених в цьому документі, не відомо щонайменше заявнику. Суть винаходу Таким чином, крончата кришка за цим винаходом переважно складається з металевої пластини або аркуша, але не тільки з них, за умови, що її може бути виготовлено з інших матеріалів, таких як пластик, і яку виконано круговою по периметру, та в ній виконано множину складок, що дозволяють зручну її посадку на крайку шийки пляшки. Кришка має бічний виступ, що простягається від краю зазначеного кругового корпуса і визначає складаний важель, який слугує засобом відкривання кришки вручну. Таким чином, кришкою є крончата кришка за п. 1 формули винаходу. Зокрема, вищезгадана виступаюча частина визначає безперервний проріз, також надалі званий як "відкидний язичок", з поверхнею оберненої U-подібної форми, і, переважно, по периметру з ребром жорсткості вздовж боків відкидного язичка, мета якого полягає в підтримці трикутника, утвореного підйомом згаданого важеля, і підйом якого сприяє відділенню поверхні відкидного язичка оберненої U-подібної форми, що буде впиратися в край або основу кришки, і буде піднімати комплект для відділення кришки від пляшки. Місця або лінії послаблення може бути розташовано на обох боках згаданого прорізу, або відкидного язичка, що сприяє складанню зовнішньої секції, щоб сформувати трикутник. Обернений U-подібний проріз, або відкидний язичок, має дві бічні частини і одну верхню частину, з'єднані з зовнішньою секцією частиною, яка протилежна зазначеній верхній частині. Бічні частини можуть бути паралельними або непаралельних, так що, наприклад, проріз, або відкидний язичок, має форму квадрата або прямокутника, або навіть трапеції. Крім того, проріз, або відкидний язичок, може мати інші форми, подібні описаним, наприклад, V- подібну форму. Аналогічним чином, бічна виступаюча частина кришки має лінію послаблення, яка залишається у внутрішній або задній частині важеля при складанні, в контакті з пляшкою, а, коли важіль піднімають, то вона дозволяє легке складання виступаючої частини, створюючи три сторони трикутника уздовж прорізу, або відкидного язичка, з поверхнею оберненої U-подібної форми. Крім того, вищезгаданий складаний важіль або виступаюча частина може також мати поздовжні ребра у верхній і нижній частинах лінії послаблення, описаної вище, які служать для забезпечення жорсткості всього корпусу при складанні зазначеної частини. Проріз, або відкидний язичок, також може мати перпендикулярні або неперпендикулярні ребра жорсткості на верхньому боці. Таким чином, крончату кришку виготовляють з листа як круговий корпус, який по периметру має множину складок після його встановлення на обідок шийки пляшки, при цьому, зазначений лист має виступаючу частину, що відходить від кругового корпуса і має першу поперечну линію згину, що визначає складаний важіль з двома секціями, верхньою, зовнішньою або передньою секцією і нижньою, внутрішньою або задньою секцією, яка розташована між зовнішньою або передньою секцією і пляшкою; і безперервний проріз на зовнішній або передній секції виступаючої частини, який визначає відкидний язичок з поверхнею оберненої U-подібної форми. Базуючись на згаданій конфігурації, підйомом вільного кінця виступаючої частини або важеля, який згинають по першій поперечній лінії згину, відокремлюють кришку і відкривають пляшку, при цьому, проріз, або відкидний язичок, з поверхнею оберненої U-подібної форми відокремлюють від верхньої або зовнішньої секції важеля, припиняючи розташування в одній площині, як наслідок послідовної деформації зазначеної зовнішньої або верхньої секції 1 UA 113696 C2 5 10 15 20 25 30 35 40 45 50 55 60 переважно послабленням або згином місць або ліній, які виконано у верхній або зовнішній секції на обох боках відкидного язичка, або прорізу. Крім того, верх зазначеного відкидного язичка стає опорною точкою або частиною обідка кришки на шийці пляшки. Зазначені місця або лінії послаблення або складання, які може бути розташовано на зовнішній або верхньої секції або на внутрішній або нижній секції, забезпечують складання секцій в зазначених місцях або лініях при підйомі важеля, створюючи трикутник поруч з відкидним язичком, верхній бік якого контакту, як згадувалося вище, з обідком кришки, що розташовано на шийці пляшки. Поверхня відкидного язичка входить в контакт із зазначеним обідком під кутом 30-60 °, більш переважно, якомога ближче до приблизно 45 °. З іншого боку, і згідно з іншою ознакою винаходу, криволінійно-опуклий виступ у формі краплі має у верхній частині кругового корпуса кришки кілька ребер в його внутрішній частині, які перебувають у контакті з вихідним місцем бічної виступаючої частини. Таким чином, підіймаючи важіль виступаючої частини, забезпечується підняття U-подібного прорізу і сила, яка діє на початкове місце виступаючої частини, при цьому, зазначений виступ у формі краплі поздовжньо вигинається, забезпечуючи відділення бічних складок кришки, і отже, легке відкривання кришки при підйомі важеля виступаючої частини. І нарешті, кришка може мати два невеликі поперечні прорізи на протилежних боках по периметру кругового корпуса, які полегшують остаточне відкривання кришки при підйомі бічного важеля, прикладаючи силу від прорізу оберненої U-подібної форми на початкове місце виступаючої частини і, нарешті, руйнуючи виступ у формі краплі у верхній частині кришки, щоб сприяти складанню кришки у двох зазначених протилежних точках периметра. Опис креслень Надалі буде наведено опис, а з метою кращого розуміння винаходу до опису буде додано креслення, які не є обмежувальними, де на: фіг. 1 - вигляд в плані прикладу варіанту здійснення крончатої кришки за винаходом, яка представлена в повністю розгорнутому положенні до розміщення на пляшці, фіг. 2 - вигляд в перспективі прикладу варіанту здійснення крончатої кришки за винаходом, показаної на попередній фігурі, в цьому випадку з бічною виступаючою частиною, яка знаходиться в частково складеному стані, фіг. 3 - вертикальний вигляд збільшені деталі бічної виступаючої частини кришки за винаходом, представленої у простягнутому положенні. фіг. 4 - вигляд в перспективі прикладу крончатої кришки згідно винаходу фіг. 1 та 2, в цьому випадку показаної з бічною виступаючою частиною в складеному положенні, яка утворює складаний важіль, і з периметром кругового корпусу в складаному положенні, з виглядом кришки під час встановлення на обідок шийки пляшки, фіг. 5 - послідовність положень кришки від її попереднього положення до складання (фіг. 1) і до її положення встановлення на пляшці (фіг. 4), фіг. 6 - процес відкривання кришки згідно винаходу. Переважний варіант втілення винаходу Посилаючись на вище згадані фігури, нижче описано приклад переважного варіанта здійснення крончатої кришки за винаходом, який не є обмежувальним. Таким чином, як показано на фігурах, наведена вище кришка (1) має круговий корпус (2), який, зазвичай, по периметру має кільцеву частину з множиною складок (3) для пристосування до обідка шийки пляшки після розташування кришки на шийці пляшки, і особливістю є те, що кришка має бічну виступаючу частину (4), яка відходить від краю зазначеного кругового корпуса зі складками, тим самим визначаючи складаний важіль, який буде засобом для відкривання кришки. Зазначену бічну виступаючу частину (4) поділено на дві секції, верхню секцію (4а) і нижню секцію (4b), які розділено поперечною лінією (4с) згину, по якій їх складають, щоб сформувати вищезгаданий важіль таким чином, що верхня секція (4а) знаходиться на зовнішній або передній частині кришки, а нижня секція (4b) знаходиться на внутрішній або задній частині її, причому, особливість розташування зазначеної нижньої, внутрішньої або задньої секції (4b) полягає в тому, що вона знаходиться між пляшкою і верхньою, зовнішньою або передньою секцією (4а). У верхній, зовнішній або передній секції (4а) цієї виступаючої частини (4) є проріз (5) з поверхнею оберненої U-подібної форми, з ребром (6) жорсткості, що простягається по краю зазначеного прорізу. Зазначений проріз (5) з поверхнею, оберненої U-подібної форми, особливим чином приєднано до виступаючої частини (4) одним з своїх боків, а інші три боки прорізу (5) відокремлено від виступаючої частини (4), хоча до використання знаходяться в одній з нею площині. Верхній бік прорізу з поверхнею оберненої U-подібної форми є 2 UA 113696 C2 5 10 15 20 25 30 35 40 45 50 55 перпендикулярним до двох інших боків зазначеного прорізу U-подібної форми і утворює опорний бік для відкривання кришки, як буде пояснено нижче. Крім того, нижня, внутрішня або задня секція (4b) має послаблювальну лінію (7), яка є також поперечною і знаходиться в контакті з пляшкою, крім того вище і нижче зазначеної послаблювальної лінії (7) є поздовжні ребра (8), які призначено для забезпечення жорсткості всього важеля, коли бічну виступаючу частину (4) складають. З іншого боку, і у верхній частині кришки (1) в центральній зоні кругового корпусу (2) передбачено криволінійно-опуклий виступ (9) у формі краплі, який має всередині кілька ребер (10), які знаходяться в контакті з початковим місцем бічної виступаючої частини (4). І нарешті, необов'язково, кришка (1) має два прорізи (11), виконані на краю з протилежних боків периметру кільцевої зони кругового корпуса (2), щоб полегшити відкривання кришки при підйомі важеля. На фіг. 1 показано кришку за винаходом до її встановлення і закриття на шийці пляшки. На цій фігурі показано виступаючу частину (4) до складання двох секцій, верхньої, передньої, зовнішньої секції (4а) і нижньої, передньої, внутрішньої секції (4b), а також інші компоненти кришки. На фіг. 2 показано кришку до її встановлення на пляшці, з виступаючою частиною (4), розташованою перпендикулярно до кругового корпуса кришки. На фіг.3 показано деталь виступаючої частини (4) і дві секції (4а, 4b) до їх складання по лінії (4с) послаблення для формування важеля для відкривання кришки (1). З іншого боку, на фіг.4 показано кришку (1) за винаходом, яку вже розташовано на шийці пляшки (не показано), причому, можна бачити, що складки (3) кришки приладжені на пляшці, а виступаюча частина (4) утворює важіль двома секціями (4а, 4b), складаними одна з одною. Послідовність встановлення кришки на пляшці можна спостерігати на фіг. 5. Слід зазначити, що ребра, розташовані в різних частинах крончатої кришки, в основному, як підсилювальні елементи, мають важливе значення для передачі сили для забезпечення зняття кришки, але слід підкреслити, що розмір і кількість їх буде залежати від матеріалу кришки. Після розміщення кришки (1) на пляшці в положення фіг. 4, щоб приступити до відкривання пляшки буде достатньо просте виконання наступних операцій. Ці операції будуть забезпечувати відкривання вищезазначеної кришки і показані на фіг. 6: - Підйом важеля (переважно великим пальцем, тому що інші пальці руки тримають пляшку за її шийку) по лінії згину (4с), так що важіль починає поворот навкруги його ділянки контакту з круговим корпусом кришки. Зазначена лінія згину не може мати прямий кут, враховуючи, що силу, направлену догори, повинно бути прикладено в цьому місці, переважно, великим пальцем, щоб уникнути порізів зазначеного пальця, через що в зазначеному місці буде створено криву лінію. - Сила, що діє з боку великого пальця на послаблювальну лінію (4с) виступаючої частини, яка у свою чергу утворює нижній край важеля двома складаними секціями (4а, 4b), викликає два рухи: з одного боку, для відокремлення вищезгаданої площини трьох боків, бічні і верхній боки, прорізу (5) з поверхнею оберненої U-подібної форми, відносно верхньої, зовнішньої або передньої секції (4а) і, одночасно, складання нижньої, задньої, внутрішньої секції (4b) по лінії (7) згину. Відділення трьох боків прорізу (5) від верхньої секції (4а) може бути полегшено розташуванням місць послаблення або складання, які можуть стати лініями послаблення або згину (не показано), які розташовані у зовнішній або передній секції (4а) на кожному боці безперервного прорізу (5). Таким чином, з підйомом пальцем важеля виступаючої частини (4) нижню або внутрішню секцію (4b) складають по лінії (7) згину, а верхню або зовнішню секцію (4а) складають по вищезазначеним послаблювальним місцям або лініям, з силою діючи на поверхню прорізу (5) і зовнішню секцію (4а), припиняючи їх розташування в одній площині. - Попередні рухи викликають, завдяки конфігурації вищезгаданих компонентів кришки, ребрам жорсткості і лініям згину або послаблення, забезпеченим в різних частинах кришки, створення трикутника, утвореного нижньою, задньою або внутрішньою секцією (4b), що зігнуто на дві частини по послаблювальній лінії, разом з передньою, зовнішньою або верхньою секцією (4а), також складаною в частинах, які утворюють два боки трикутника, а третій бік трикутника утворено поверхнею оберненої U- подібної форми прорізу (5), який є в передній, верхній або зовнішній секціях (4а). - Верхній бік, який є частиною оберненої U (5), разом з іншими двома боками, паралельними один одному і перпендикулярними верхньому, відокремленому від зовнішньої секції (4а) в різних площинах, становить опорний бік трикутника в зоні контакту виступаючої частини (4) з круговим корпусом кришки на обідок кришки, зокрема в зазначеній зоні контакту, щоб тим самим створити опорну точку або зону зазначеного прорізу. 3 UA 113696 C2 5 - Як тільки бік оберненої U (5) встановлено на передню зону і під час підйому важеля переважно великим пальцем, сила або тиск зазначеного опорного боку оберненої U (5) на контактну або опорну зону кришки викликає деформацію кругового корпуса кришки, що в свою чергу передає штовхаючу силу через ребра (10), що знаходяться в криволінійно-опуклому виступі (9) у формі краплі, розташованому у верхній частині кришки, створюючи руйнування зазначеного виступу у формі краплі і подальшу деформацію кришки, що дозволяє її видалення з шийки пляшки, а отже, відкривання пляшки. ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 1. Крончата кришка, що сформована на основі листа як круговий корпус (2), який після встановлення на обідок шийки пляшки має по периметру множину складок (3), яка відрізняється тим, що лист має виступаючу частину (4), що відходить від кругового корпуса (2) і має: - першу поперечну лінію (4с) згину, що визначає складаний важіль з двома секціями (4а, 4b), верхньою, зовнішньою або передньою секцією (4а) і нижньою, внутрішньою або задньою секцією (4b), яка розташована між зовнішньою або передньою секцією (4а) і пляшкою; і - безперервний проріз (5) на зовнішній або передній секції (4а) виступаючої частини (4), який визначає відкидний язичок з поверхнею (5) оберненої U-подібної форми. 2. Крончата кришка за п. 1, яка відрізняється тим, що круговий корпус (2) має криволінійноопуклий виступ (9) у формі краплі. 3. Крончата кришка за п. 2, яка відрізняється тим, що виступ у формі краплі має кілька ребер (10) у його внутрішній частині, розташованих в контакті з початковим місцем виступаючої частини (4). 4. Крончата кришка за п. 1, яка відрізняється тим, що зазначений безперервний проріз, або відкидний язичок (5), має дві бічні частини і верхню частину, з'єднані із зовнішньою або передньою секцією (4а) боком, протилежним верхній частині прорізу або відкидному язичку (5). 5. Крончата кришка за п. 1, яка відрізняється тим, що безперервний проріз або відкидний язичок (5) має щонайменше одне ребро (6) жорсткості в його внутрішній частині, паралельне лініям, які визначають зазначений проріз (5). 6. Крончата кришка за п. 1, яка відрізняється тим, що безперервний проріз або відкидний язичок (5) має поздовжні ребра в його внутрішній поверхні. 7. Крончата кришка за п. 1, яка відрізняється тим, що внутрішня або задня секція (4b) має другу поперечну лінію (7) згину або послаблення, яка розділяє зазначену секцію (4b) на дві частини. 8. Крончата кришка за п. 6, яка відрізняється тим, що внутрішня або задня секція (4b) має поздовжні ребра (8) для надання жорсткості двом частинам зазначеної секції (4b) вище і нижче лінії (7) згину або послаблення. 9. Крончата кришка за п. 1, яка відрізняється тим, що має щонайменше два місця послаблення або згину у зовнішній або задній секції (4а), по одному з кожного боку безперервного прорізу або відкидного язичка (5), для сприяння складанню зазначеної секції (4а). 10. Крончата кришка за будь-яким з попередніх пунктів, яка відрізняється тим, що має два прорізи (11) на протилежних боках діаметра, виконані на краю або периметрі кругового корпуса (2). 4 UA 113696 C2 5 UA 113696 C2 6 UA 113696 C2 7 UA 113696 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
