Антипідробна пляшкова кришка

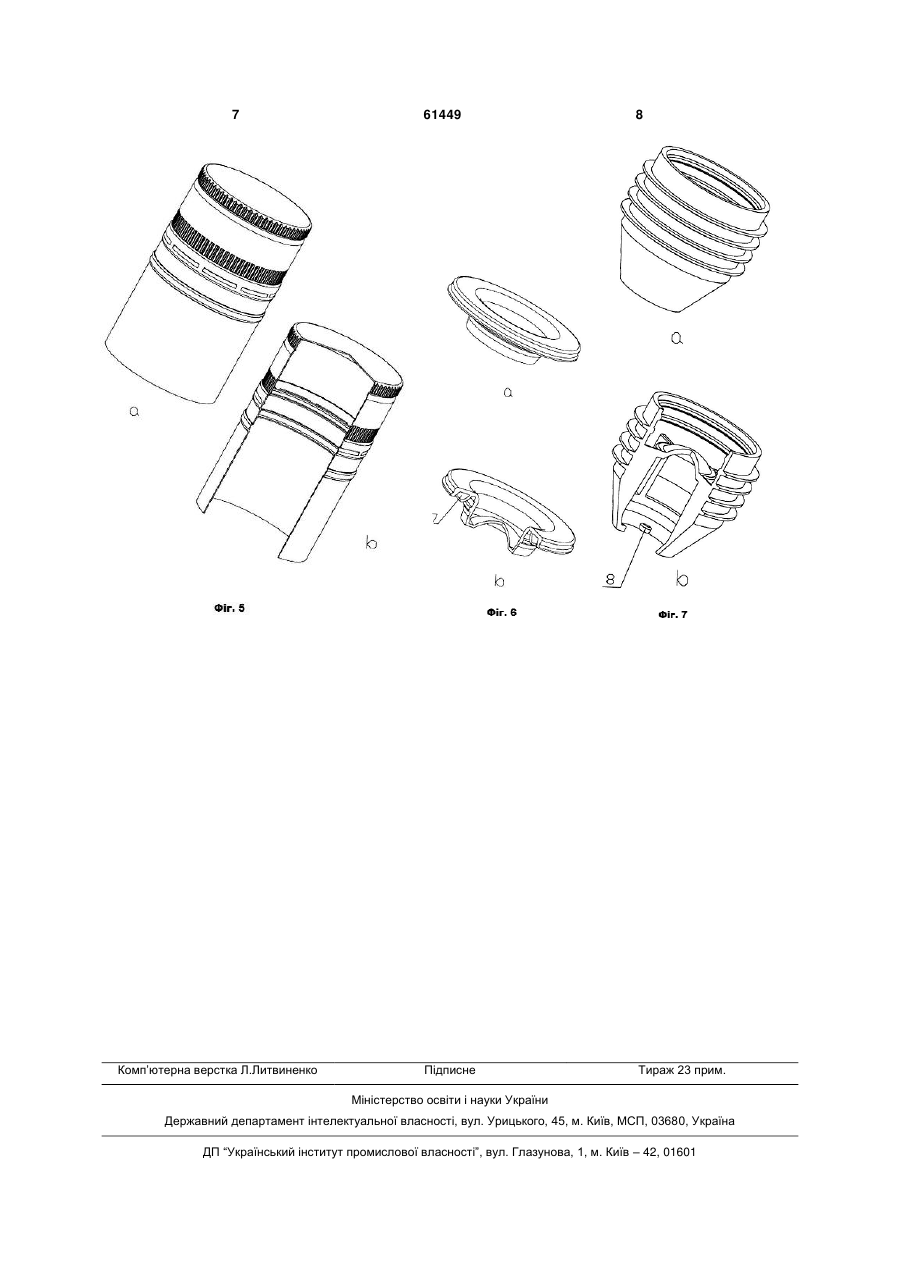

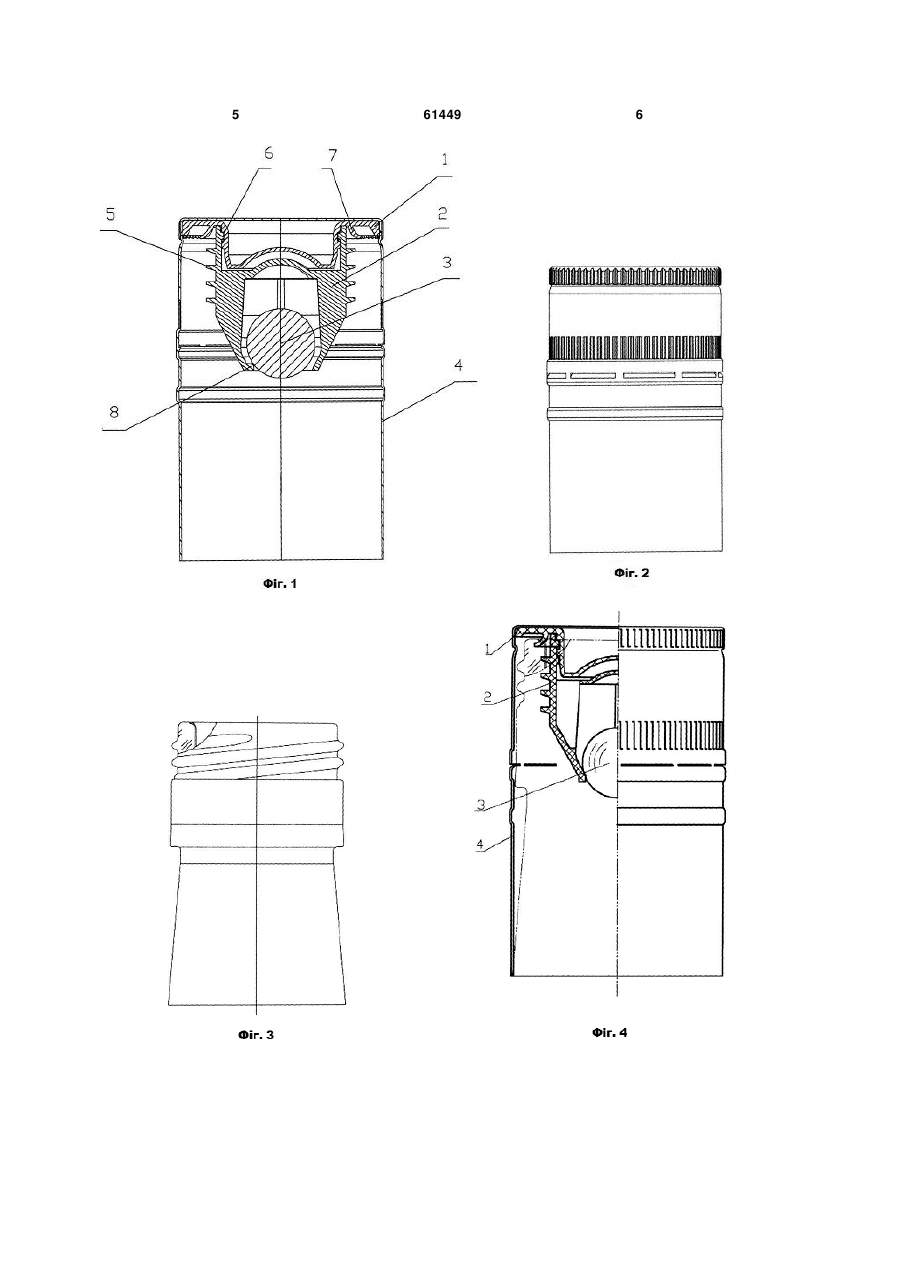

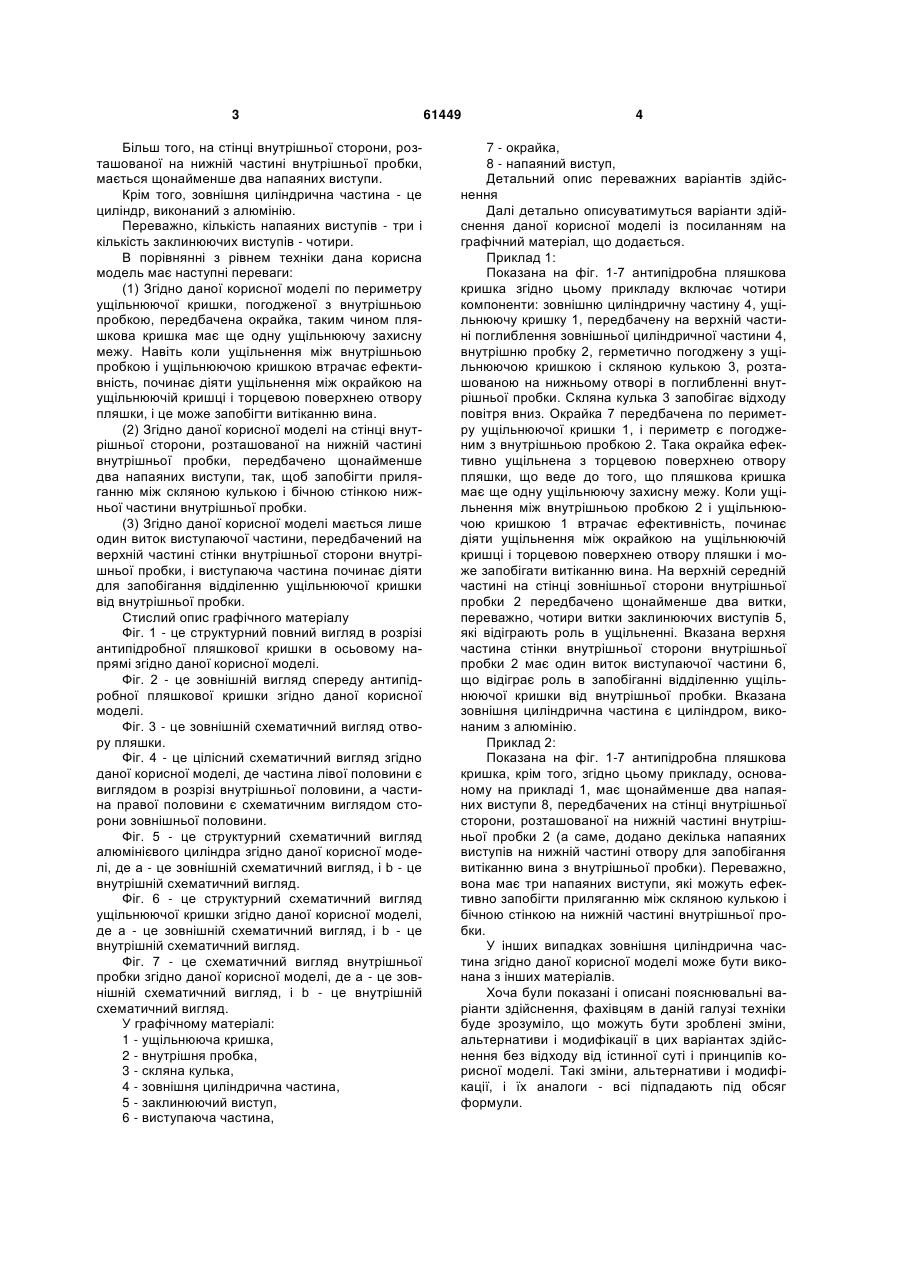

1. Антипідробна пляшкова кришка, що містить зовнішню циліндричну частину (4), ущільнюючу кришку (1), передбачену на верхній частині поглиблення зовнішньої циліндричної частини, внутрішню пробку (2), герметично погоджену з ущільнюючою кришкою і скляну кульку (3), розташовану на нижньому отворі в поглибленні внутрішньої пробки, окрайку (7), передбачену по периметру вказаної ущільнюючої кришки (1), погодженої зі вказаною внутрішньою пробкою (2), щонайменше два U 2 (19) 1 3 Більш того, на стінці внутрішньої сторони, розташованої на нижній частині внутрішньої пробки, мається щонайменше два напаяних виступи. Крім того, зовнішня циліндрична частина - це циліндр, виконаний з алюмінію. Переважно, кількість напаяних виступів - три і кількість заклинюючих виступів - чотири. В порівнянні з рівнем техніки дана корисна модель має наступні переваги: (1) Згідно даної корисної моделі по периметру ущільнюючої кришки, погодженої з внутрішньою пробкою, передбачена окрайка, таким чином пляшкова кришка має ще одну ущільнюючу захисну межу. Навіть коли ущільнення між внутрішньою пробкою і ущільнюючою кришкою втрачає ефективність, починає діяти ущільнення між окрайкою на ущільнюючій кришці і торцевою поверхнею отвору пляшки, і це може запобігти витіканню вина. (2) Згідно даної корисної моделі на стінці внутрішньої сторони, розташованої на нижній частині внутрішньої пробки, передбачено щонайменше два напаяних виступи, так, щоб запобігти приляганню між скляною кулькою і бічною стінкою нижньої частини внутрішньої пробки. (3) Згідно даної корисної моделі мається лише один виток виступаючої частини, передбачений на верхній частині стінки внутрішньої сторони внутрішньої пробки, і виступаюча частина починає діяти для запобігання відділенню ущільнюючої кришки від внутрішньої пробки. Стислий опис графічного матеріалу Фіг. 1 - це структурний повний вигляд в розрізі антипідробної пляшкової кришки в осьовому напрямі згідно даної корисної моделі. Фіг. 2 - це зовнішній вигляд спереду антипідробної пляшкової кришки згідно даної корисної моделі. Фіг. 3 - це зовнішній схематичний вигляд отвору пляшки. Фіг. 4 - це цілісний схематичний вигляд згідно даної корисної моделі, де частина лівої половини є виглядом в розрізі внутрішньої половини, а частина правої половини є схематичним виглядом сторони зовнішньої половини. Фіг. 5 - це структурний схематичний вигляд алюмінієвого циліндра згідно даної корисної моделі, де а - це зовнішній схематичний вигляд, і b - це внутрішній схематичний вигляд. Фіг. 6 - це структурний схематичний вигляд ущільнюючої кришки згідно даної корисної моделі, де а - це зовнішній схематичний вигляд, і b - це внутрішній схематичний вигляд. Фіг. 7 - це схематичний вигляд внутрішньої пробки згідно даної корисної моделі, де а - це зовнішній схематичний вигляд, і b - це внутрішній схематичний вигляд. У графічному матеріалі: 1 - ущільнююча кришка, 2 - внутрішня пробка, 3 - скляна кулька, 4 - зовнішня циліндрична частина, 5 - заклинюючий виступ, 6 - виступаюча частина, 61449 4 7 - окрайка, 8 - напаяний виступ, Детальний опис переважних варіантів здійснення Далі детально описуватимуться варіанти здійснення даної корисної моделі із посиланням на графічний матеріал, що додається. Приклад 1: Показана на фіг. 1-7 антипідробна пляшкова кришка згідно цьому прикладу включає чотири компоненти: зовнішню циліндричну частину 4, ущільнюючу кришку 1, передбачену на верхній частині поглиблення зовнішньої циліндричної частини 4, внутрішню пробку 2, герметично погоджену з ущільнюючою кришкою і скляною кулькою 3, розташованою на нижньому отворі в поглибленні внутрішньої пробки. Скляна кулька 3 запобігає відходу повітря вниз. Окрайка 7 передбачена по периметру ущільнюючої кришки 1, і периметр є погодженим з внутрішньою пробкою 2. Така окрайка ефективно ущільнена з торцевою поверхнею отвору пляшки, що веде до того, що пляшкова кришка має ще одну ущільнюючу захисну межу. Коли ущільнення між внутрішньою пробкою 2 і ущільнюючою кришкою 1 втрачає ефективність, починає діяти ущільнення між окрайкою на ущільнюючій кришці і торцевою поверхнею отвору пляшки і може запобігати витіканню вина. На верхній середній частині на стінці зовнішньої сторони внутрішньої пробки 2 передбачено щонайменше два витки, переважно, чотири витки заклинюючих виступів 5, які відіграють роль в ущільненні. Вказана верхня частина стінки внутрішньої сторони внутрішньої пробки 2 має один виток виступаючої частини 6, що відіграє роль в запобіганні відділенню ущільнюючої кришки від внутрішньої пробки. Вказана зовнішня циліндрична частина є циліндром, виконаним з алюмінію. Приклад 2: Показана на фіг. 1-7 антипідробна пляшкова кришка, крім того, згідно цьому прикладу, основаному на прикладі 1, має щонайменше два напаяних виступи 8, передбачених на стінці внутрішньої сторони, розташованої на нижній частині внутрішньої пробки 2 (а саме, додано декілька напаяних виступів на нижній частині отвору для запобігання витіканню вина з внутрішньої пробки). Переважно, вона має три напаяних виступи, які можуть ефективно запобігти приляганню між скляною кулькою і бічною стінкою на нижній частині внутрішньої пробки. У інших випадках зовнішня циліндрична частина згідно даної корисної моделі може бути виконана з інших матеріалів. Хоча були показані і описані пояснювальні варіанти здійснення, фахівцям в даній галузі техніки буде зрозуміло, що можуть бути зроблені зміни, альтернативи і модифікації в цих варіантах здійснення без відходу від істинної суті і принципів корисної моделі. Такі зміни, альтернативи і модифікації, і їх аналоги - всі підпадають під обсяг формули. 5 61449 6 7 Комп’ютерна верстка Л.Литвиненко 61449 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
