Кришка для закупорювання пляшки

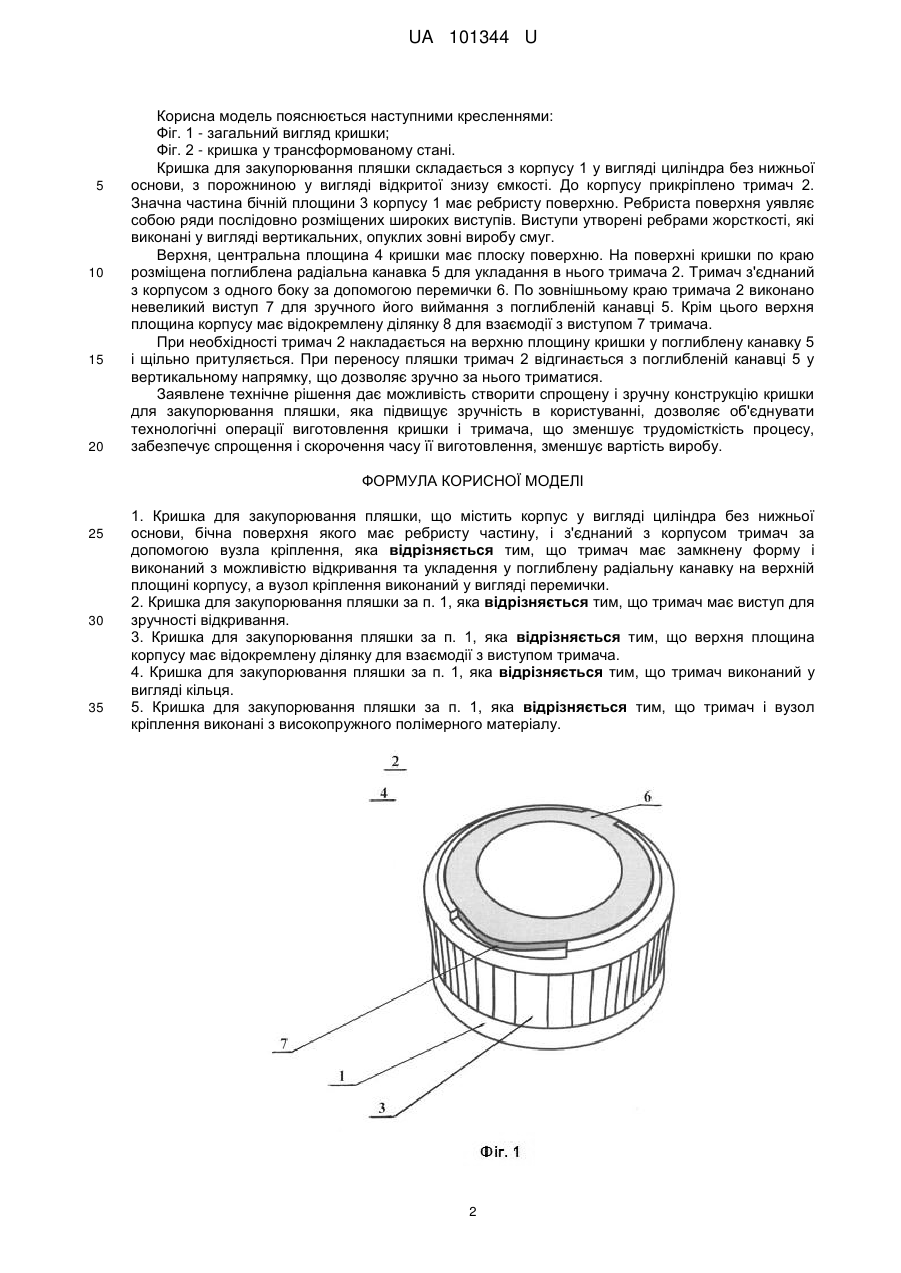

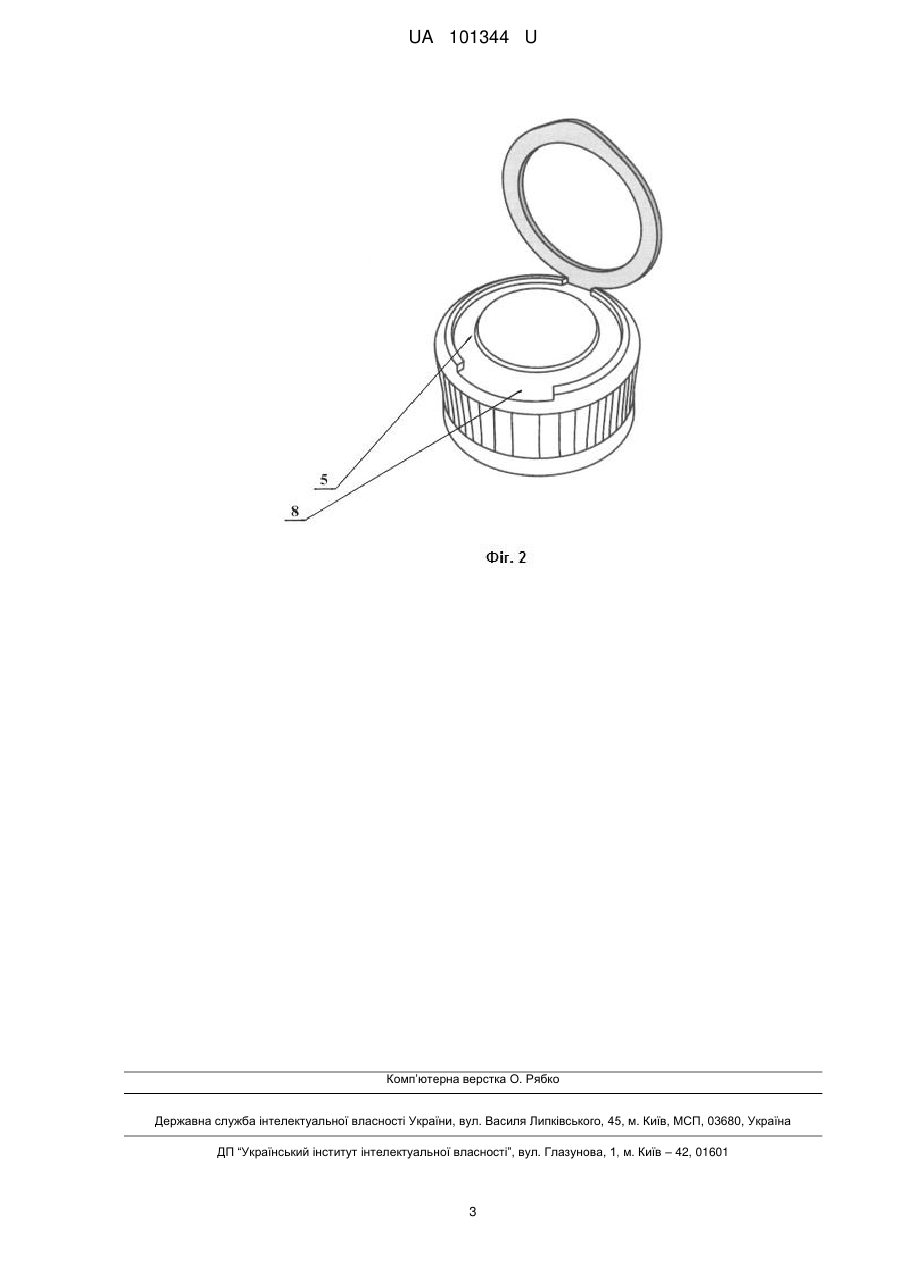

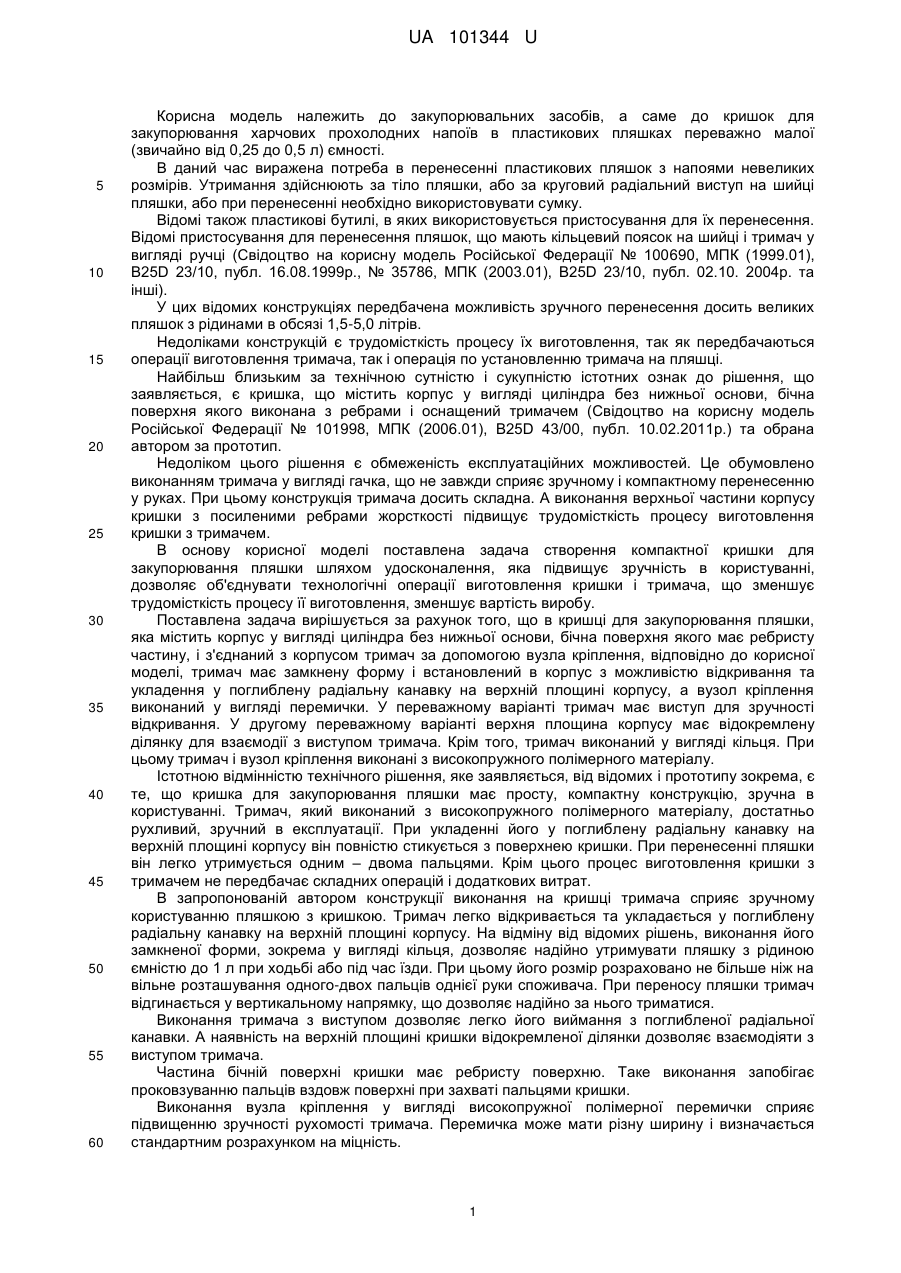

Реферат: Кришка для закупорювання пляшки, що містить корпус у вигляді циліндра без нижньої основи, бічна поверхня якого має ребристу частину, і з'єднаний з корпусом тримач за допомогою вузла кріплення, причому тримач має замкнену форму і виконаний з можливістю відкривання та укладення у поглиблену радіальну канавку на верхній площині корпусу, а вузол кріплення виконаний у вигляді перемички. UA 101344 U (54) КРИШКА ДЛЯ ЗАКУПОРЮВАННЯ ПЛЯШКИ UA 101344 U UA 101344 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до закупорювальних засобів, а саме до кришок для закупорювання харчових прохолодних напоїв в пластикових пляшках переважно малої (звичайно від 0,25 до 0,5 л) ємності. В даний час виражена потреба в перенесенні пластикових пляшок з напоями невеликих розмірів. Утримання здійснюють за тіло пляшки, або за круговий радіальний виступ на шийці пляшки, або при перенесенні необхідно використовувати сумку. Відомі також пластикові бутилі, в яких використовується пристосування для їх перенесення. Відомі пристосування для перенесення пляшок, що мають кільцевий поясок на шийці і тримач у вигляді ручці (Свідоцтво на корисну модель Російської Федерації № 100690, МПК (1999.01), B25D 23/10, публ. 16.08.1999р., № 35786, МПК (2003.01), B25D 23/10, публ. 02.10. 2004р. та інші). У цих відомих конструкціях передбачена можливість зручного перенесення досить великих пляшок з рідинами в обсязі 1,5-5,0 літрів. Недоліками конструкцій є трудомісткість процесу їх виготовлення, так як передбачаються операції виготовлення тримача, так і операція по установленню тримача на пляшці. Найбільш близьким за технічною сутністю і сукупністю істотних ознак до рішення, що заявляється, є кришка, що містить корпус у вигляді циліндра без нижньої основи, бічна поверхня якого виконана з ребрами і оснащений тримачем (Свідоцтво на корисну модель Російської Федерації № 101998, МПК (2006.01), B25D 43/00, публ. 10.02.2011р.) та обрана автором за прототип. Недоліком цього рішення є обмеженість експлуатаційних можливостей. Це обумовлено виконанням тримача у вигляді гачка, що не завжди сприяє зручному і компактному перенесенню у руках. При цьому конструкція тримача досить складна. А виконання верхньої частини корпусу кришки з посиленими ребрами жорсткості підвищує трудомісткість процесу виготовлення кришки з тримачем. В основу корисної моделі поставлена задача створення компактної кришки для закупорювання пляшки шляхом удосконалення, яка підвищує зручність в користуванні, дозволяє об'єднувати технологічні операції виготовлення кришки і тримача, що зменшує трудомісткість процесу її виготовлення, зменшує вартість виробу. Поставлена задача вирішується за рахунок того, що в кришці для закупорювання пляшки, яка містить корпус у вигляді циліндра без нижньої основи, бічна поверхня якого має ребристу частину, і з'єднаний з корпусом тримач за допомогою вузла кріплення, відповідно до корисної моделі, тримач має замкнену форму і встановлений в корпус з можливістю відкривання та укладення у поглиблену радіальну канавку на верхній площині корпусу, а вузол кріплення виконаний у вигляді перемички. У переважному варіанті тримач має виступ для зручності відкривання. У другому переважному варіанті верхня площина корпусу має відокремлену ділянку для взаємодії з виступом тримача. Крім того, тримач виконаний у вигляді кільця. При цьому тримач і вузол кріплення виконані з високопружного полімерного матеріалу. Істотною відмінністю технічного рішення, яке заявляється, від відомих і прототипу зокрема, є те, що кришка для закупорювання пляшки має просту, компактну конструкцію, зручна в користуванні. Тримач, який виконаний з високопружного полімерного матеріалу, достатньо рухливий, зручний в експлуатації. При укладенні його у поглиблену радіальну канавку на верхній площині корпусу він повністю стикується з поверхнею кришки. При перенесенні пляшки він легко утримується одним – двома пальцями. Крім цього процес виготовлення кришки з тримачем не передбачає складних операцій і додаткових витрат. В запропонованій автором конструкції виконання на кришці тримача сприяє зручному користуванню пляшкою з кришкою. Тримач легко відкривається та укладається у поглиблену радіальну канавку на верхній площині корпусу. На відміну від відомих рішень, виконання його замкненої форми, зокрема у вигляді кільця, дозволяє надійно утримувати пляшку з рідиною ємністю до 1 л при ходьбі або під час їзди. При цьому його розмір розраховано не більше ніж на вільне розташування одного-двох пальців однієї руки споживача. При переносу пляшки тримач відгинається у вертикальному напрямку, що дозволяє надійно за нього триматися. Виконання тримача з виступом дозволяє легко його виймання з поглибленої радіальної канавки. А наявність на верхній площині кришки відокремленої ділянки дозволяє взаємодіяти з виступом тримача. Частина бічній поверхні кришки має ребристу поверхню. Таке виконання запобігає проковзуванню пальців вздовж поверхні при захваті пальцями кришки. Виконання вузла кріплення у вигляді високопружної полімерної перемички сприяє підвищенню зручності рухомості тримача. Перемичка може мати різну ширину і визначається стандартним розрахунком на міцність. 1 UA 101344 U 5 10 15 20 Корисна модель пояснюється наступними кресленнями: Фіг. 1 - загальний вигляд кришки; Фіг. 2 - кришка у трансформованому стані. Кришка для закупорювання пляшки складається з корпусу 1 у вигляді циліндра без нижньої основи, з порожниною у вигляді відкритої знизу ємкості. До корпусу прикріплено тримач 2. Значна частина бічній площини 3 корпусу 1 має ребристу поверхню. Ребриста поверхня уявляє собою ряди послідовно розміщених широких виступів. Виступи утворені ребрами жорсткості, які виконані у вигляді вертикальних, опуклих зовні виробу смуг. Верхня, центральна площина 4 кришки має плоску поверхню. На поверхні кришки по краю розміщена поглиблена радіальна канавка 5 для укладання в нього тримача 2. Тримач з'єднаний з корпусом з одного боку за допомогою перемички 6. По зовнішньому краю тримача 2 виконано невеликий виступ 7 для зручного його виймання з поглибленій канавці 5. Крім цього верхня площина корпусу має відокремлену ділянку 8 для взаємодії з виступом 7 тримача. При необхідності тримач 2 накладається на верхню площину кришки у поглиблену канавку 5 і щільно притуляється. При переносу пляшки тримач 2 відгинається з поглибленій канавці 5 у вертикальному напрямку, що дозволяє зручно за нього триматися. Заявлене технічне рішення дає можливість створити спрощену і зручну конструкцію кришки для закупорювання пляшки, яка підвищує зручність в користуванні, дозволяє об'єднувати технологічні операції виготовлення кришки і тримача, що зменшує трудомісткість процесу, забезпечує спрощення і скорочення часу її виготовлення, зменшує вартість виробу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 1. Кришка для закупорювання пляшки, що містить корпус у вигляді циліндра без нижньої основи, бічна поверхня якого має ребристу частину, і з'єднаний з корпусом тримач за допомогою вузла кріплення, яка відрізняється тим, що тримач має замкнену форму і виконаний з можливістю відкривання та укладення у поглиблену радіальну канавку на верхній площині корпусу, а вузол кріплення виконаний у вигляді перемички. 2. Кришка для закупорювання пляшки за п. 1, яка відрізняється тим, що тримач має виступ для зручності відкривання. 3. Кришка для закупорювання пляшки за п. 1, яка відрізняється тим, що верхня площина корпусу має відокремлену ділянку для взаємодії з виступом тримача. 4. Кришка для закупорювання пляшки за п. 1, яка відрізняється тим, що тримач виконаний у вигляді кільця. 5. Кришка для закупорювання пляшки за п. 1, яка відрізняється тим, що тримач і вузол кріплення виконані з високопружного полімерного матеріалу. 2 UA 101344 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
