Пристрій протизламний для вікон і балконних дверей

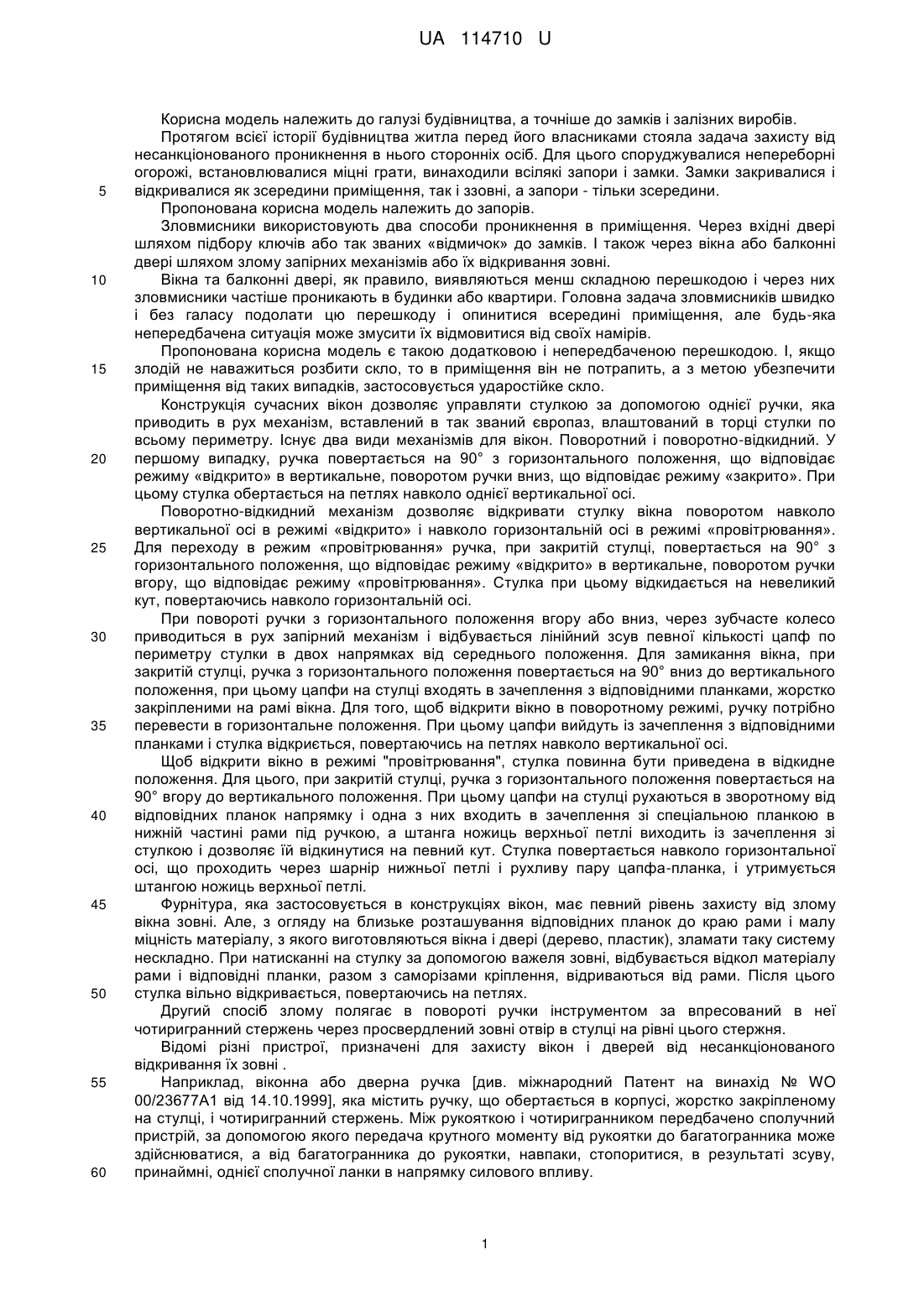

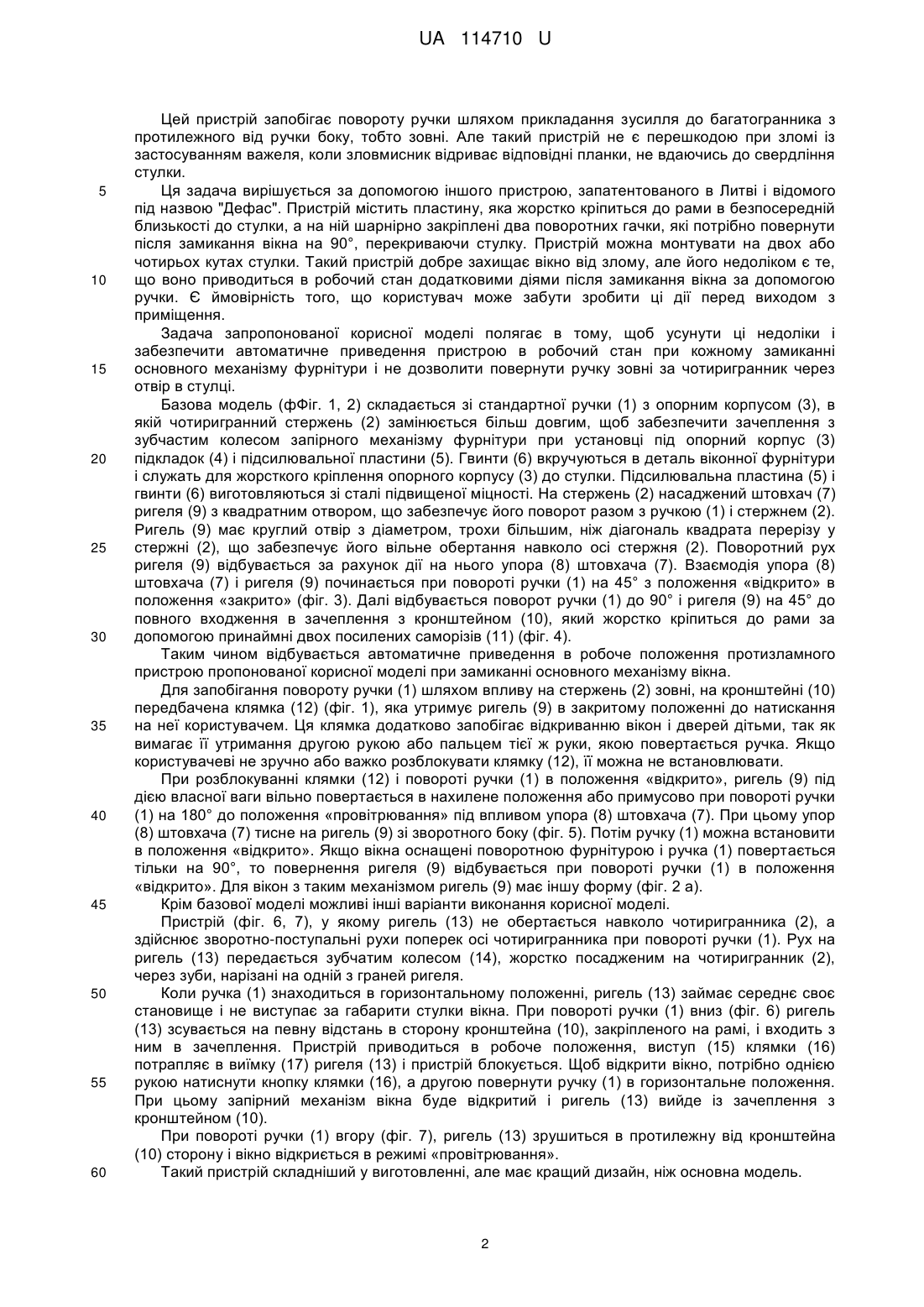

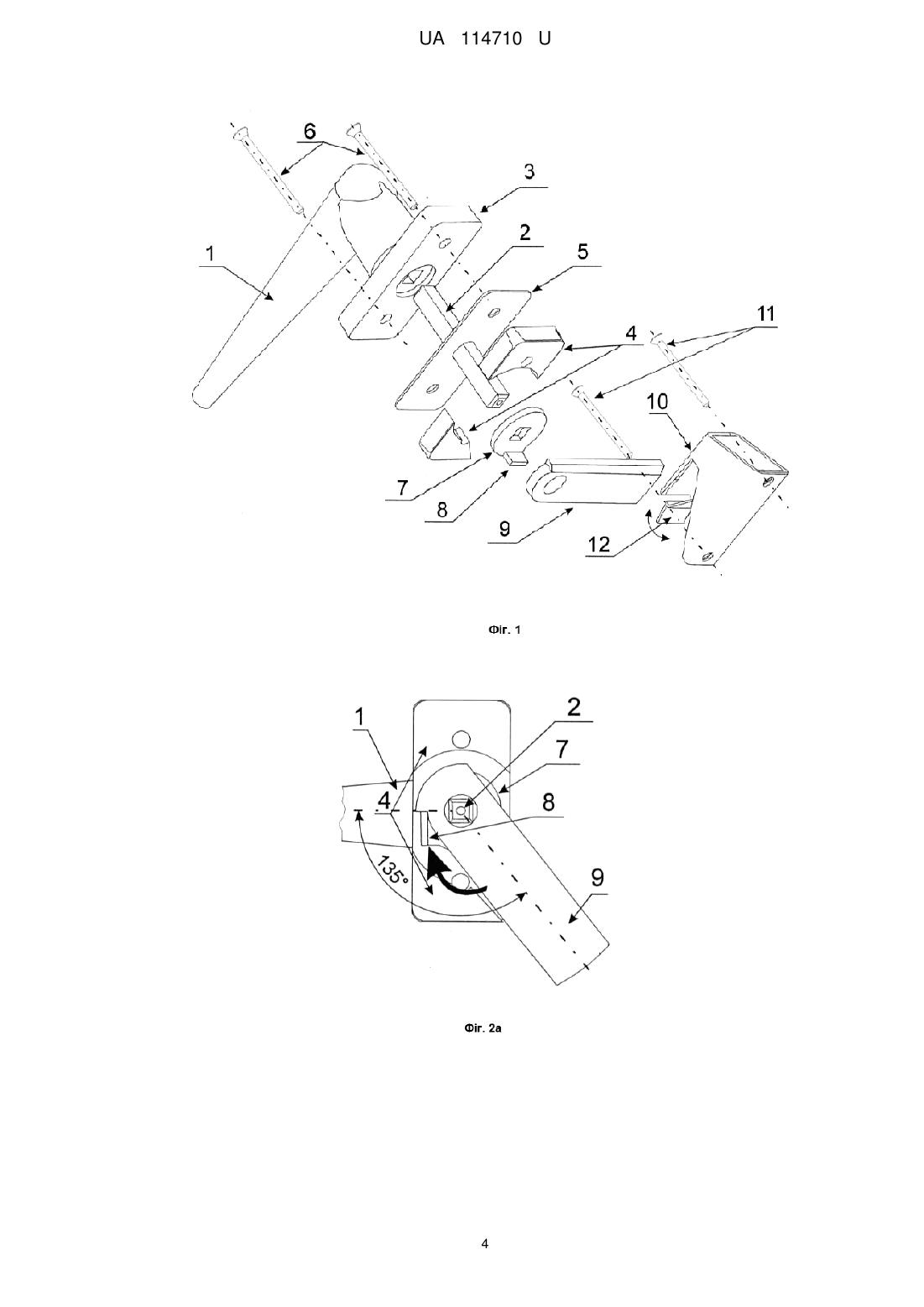

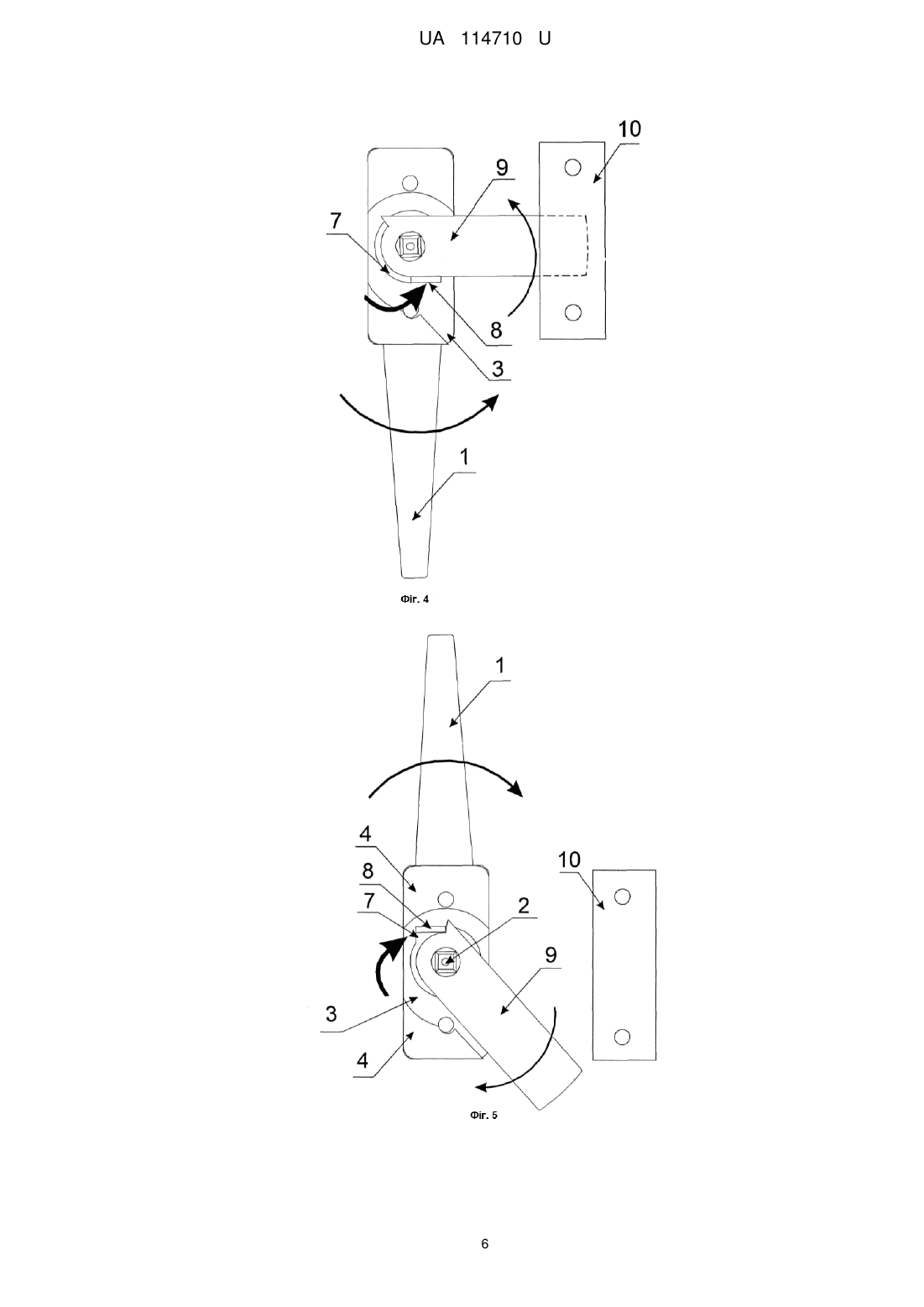

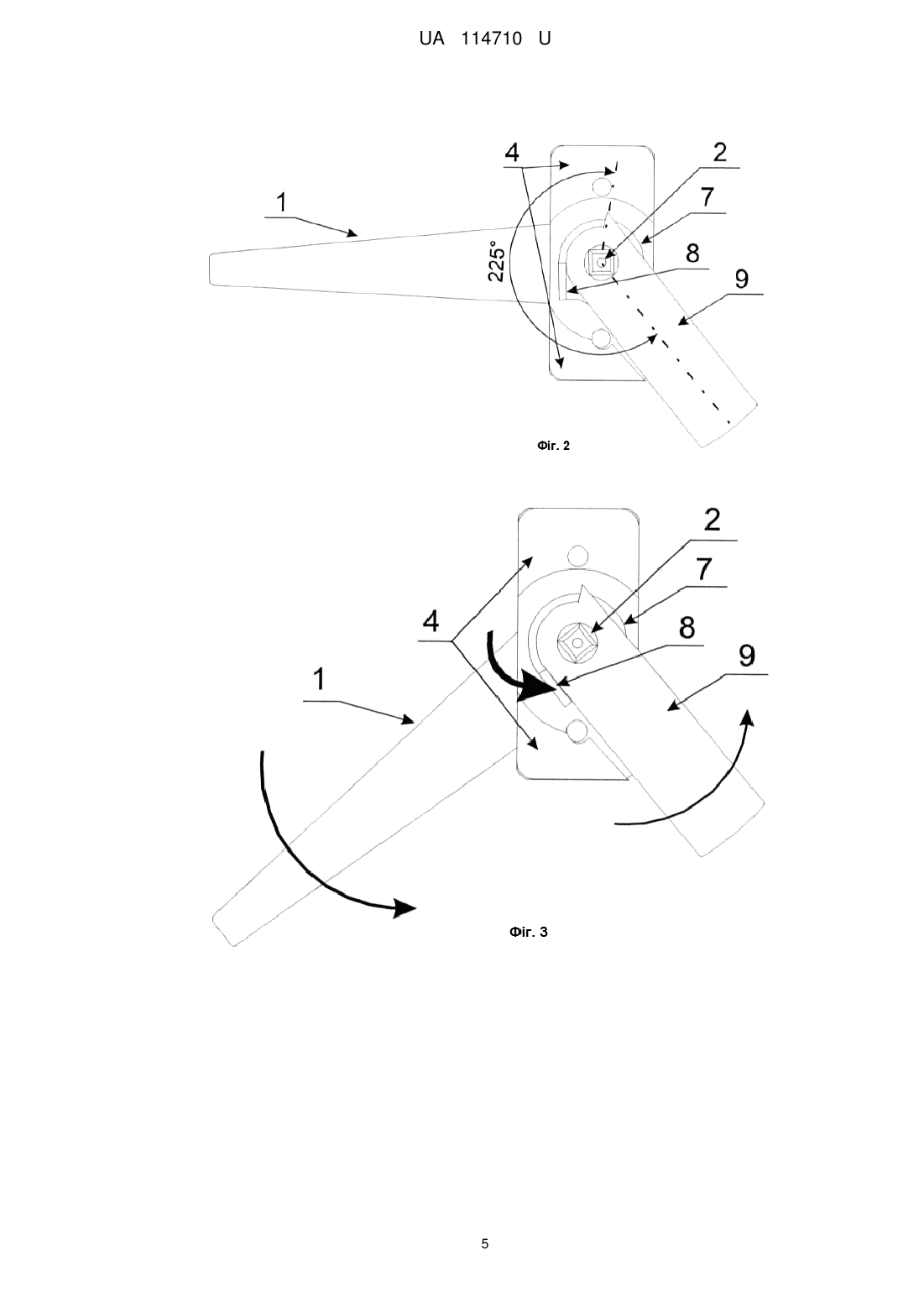

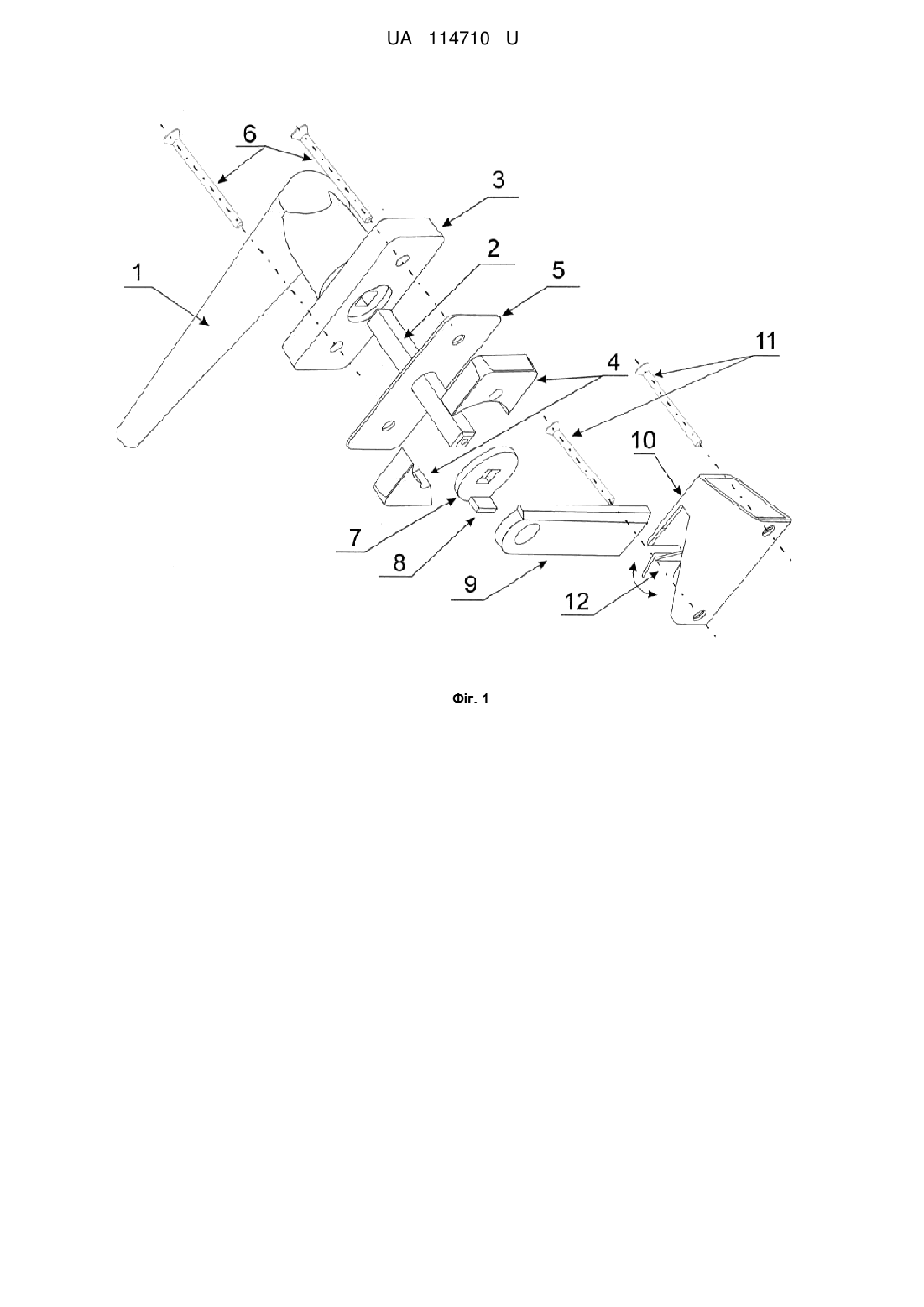

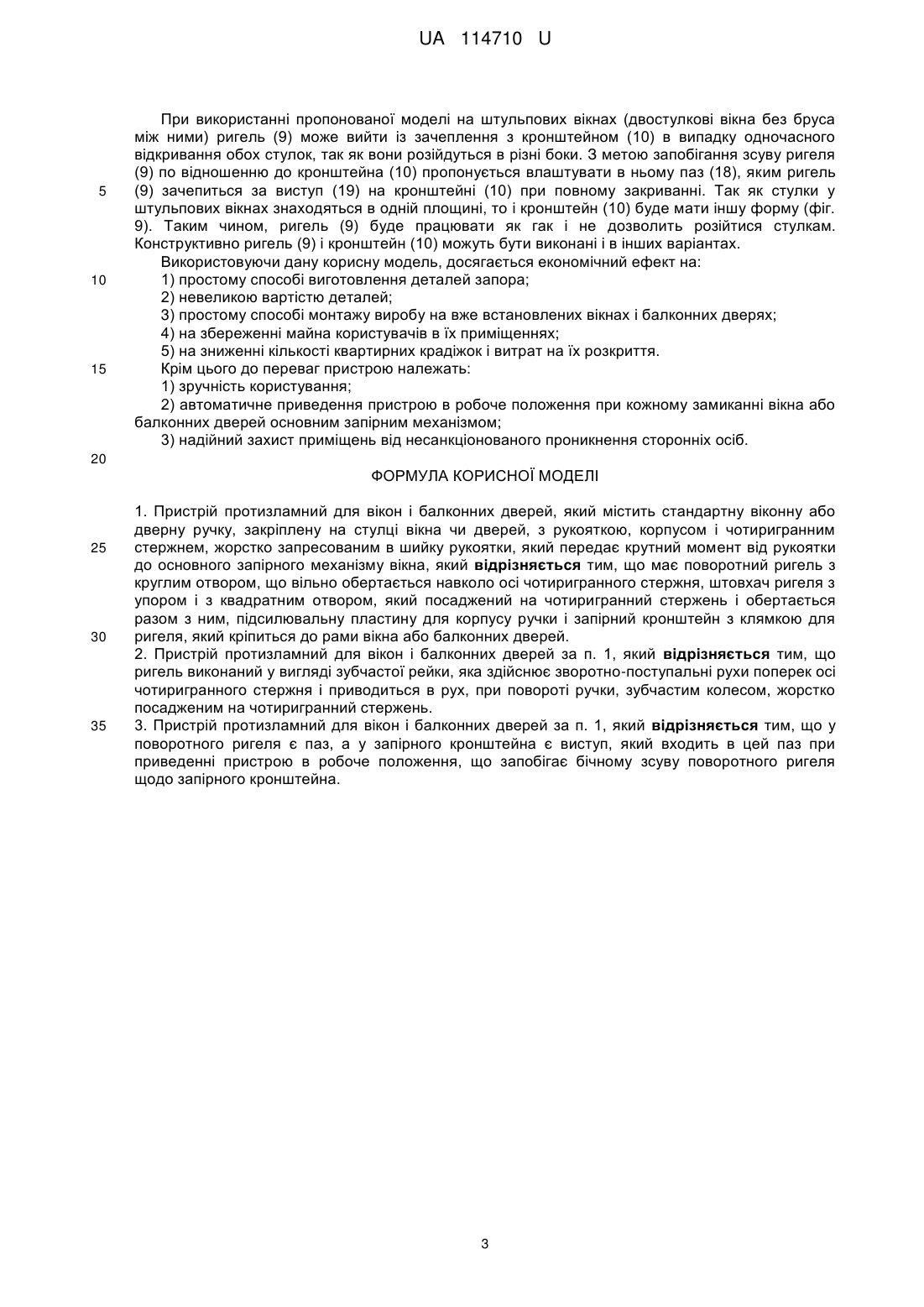

Реферат: UA 114710 U UA 114710 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, а точніше до замків і залізних виробів. Протягом всієї історії будівництва житла перед його власниками стояла задача захисту від несанкціонованого проникнення в нього сторонніх осіб. Для цього споруджувалися непереборні огорожі, встановлювалися міцні грати, винаходили всілякі запори і замки. Замки закривалися і відкривалися як зсередини приміщення, так і ззовні, а запори - тільки зсередини. Пропонована корисна модель належить до запорів. Зловмисники використовують два способи проникнення в приміщення. Через вхідні двері шляхом підбору ключів або так званих «відмичок» до замків. І також через вікна або балконні двері шляхом злому запірних механізмів або їх відкривання зовні. Вікна та балконні двері, як правило, виявляються менш складною перешкодою і через них зловмисники частіше проникають в будинки або квартири. Головна задача зловмисників швидко і без галасу подолати цю перешкоду і опинитися всередині приміщення, але будь-яка непередбачена ситуація може змусити їх відмовитися від своїх намірів. Пропонована корисна модель є такою додатковою і непередбаченою перешкодою. І, якщо злодій не наважиться розбити скло, то в приміщення він не потрапить, а з метою убезпечити приміщення від таких випадків, застосовується ударостійке скло. Конструкція сучасних вікон дозволяє управляти стулкою за допомогою однієї ручки, яка приводить в рух механізм, вставлений в так званий європаз, влаштований в торці стулки по всьому периметру. Існує два види механізмів для вікон. Поворотний і поворотно-відкидний. У першому випадку, ручка повертається на 90° з горизонтального положення, що відповідає режиму «відкрито» в вертикальне, поворотом ручки вниз, що відповідає режиму «закрито». При цьому стулка обертається на петлях навколо однієї вертикальної осі. Поворотно-відкидний механізм дозволяє відкривати стулку вікна поворотом навколо вертикальної осі в режимі «відкрито» і навколо горизонтальній осі в режимі «провітрювання». Для переходу в режим «провітрювання» ручка, при закритій стулці, повертається на 90° з горизонтального положення, що відповідає режиму «відкрито» в вертикальне, поворотом ручки вгору, що відповідає режиму «провітрювання». Стулка при цьому відкидається на невеликий кут, повертаючись навколо горизонтальній осі. При повороті ручки з горизонтального положення вгору або вниз, через зубчасте колесо приводиться в рух запірний механізм і відбувається лінійний зсув певної кількості цапф по периметру стулки в двох напрямках від середнього положення. Для замикання вікна, при закритій стулці, ручка з горизонтального положення повертається на 90° вниз до вертикального положення, при цьому цапфи на стулці входять в зачеплення з відповідними планками, жорстко закріпленими на рамі вікна. Для того, щоб відкрити вікно в поворотному режимі, ручку потрібно перевести в горизонтальне положення. При цьому цапфи вийдуть із зачеплення з відповідними планками і стулка відкриється, повертаючись на петлях навколо вертикальної осі. Щоб відкрити вікно в режимі "провітрювання", стулка повинна бути приведена в відкидне положення. Для цього, при закритій стулці, ручка з горизонтального положення повертається на 90° вгору до вертикального положення. При цьому цапфи на стулці рухаються в зворотному від відповідних планок напрямку і одна з них входить в зачеплення зі спеціальною планкою в нижній частині рами під ручкою, а штанга ножиць верхньої петлі виходить із зачеплення зі стулкою і дозволяє їй відкинутися на певний кут. Стулка повертається навколо горизонтальної осі, що проходить через шарнір нижньої петлі і рухливу пару цапфа-планка, і утримується штангою ножиць верхньої петлі. Фурнітура, яка застосовується в конструкціях вікон, має певний рівень захисту від злому вікна зовні. Але, з огляду на близьке розташування відповідних планок до краю рами і малу міцність матеріалу, з якого виготовляються вікна і двері (дерево, пластик), зламати таку систему нескладно. При натисканні на стулку за допомогою важеля зовні, відбувається відкол матеріалу рами і відповідні планки, разом з саморізами кріплення, відриваються від рами. Після цього стулка вільно відкривається, повертаючись на петлях. Другий спосіб злому полягає в повороті ручки інструментом за впресований в неї чотиригранний стержень через просвердлений зовні отвір в стулці на рівні цього стержня. Відомі різні пристрої, призначені для захисту вікон і дверей від несанкціонованого відкривання їх зовні . Наприклад, віконна або дверна ручка [див. міжнародний Патент на винахід № WO 00/23677А1 від 14.10.1999], яка містить ручку, що обертається в корпусі, жорстко закріпленому на стулці, і чотиригранний стержень. Між рукояткою і чотиригранником передбачено сполучний пристрій, за допомогою якого передача крутного моменту від рукоятки до багатогранника може здійснюватися, а від багатогранника до рукоятки, навпаки, стопоритися, в результаті зсуву, принаймні, однієї сполучної ланки в напрямку силового впливу. 1 UA 114710 U 5 10 15 20 25 30 35 40 45 50 55 60 Цей пристрій запобігає повороту ручки шляхом прикладання зусилля до багатогранника з протилежного від ручки боку, тобто зовні. Але такий пристрій не є перешкодою при зломі із застосуванням важеля, коли зловмисник відриває відповідні планки, не вдаючись до свердління стулки. Ця задача вирішується за допомогою іншого пристрою, запатентованого в Литві і відомого під назвою "Дефас". Пристрій містить пластину, яка жорстко кріпиться до рами в безпосередній близькості до стулки, а на ній шарнірно закріплені два поворотних гачки, які потрібно повернути після замикання вікна на 90°, перекриваючи стулку. Пристрій можна монтувати на двох або чотирьох кутах стулки. Такий пристрій добре захищає вікно від злому, але його недоліком є те, що воно приводиться в робочий стан додатковими діями після замикання вікна за допомогою ручки. Є ймовірність того, що користувач може забути зробити ці дії перед виходом з приміщення. Задача запропонованої корисної моделі полягає в тому, щоб усунути ці недоліки і забезпечити автоматичне приведення пристрою в робочий стан при кожному замиканні основного механізму фурнітури і не дозволити повернути ручку зовні за чотиригранник через отвір в стулці. Базова модель (фФіг. 1, 2) складається зі стандартної ручки (1) з опорним корпусом (3), в якій чотиригранний стержень (2) замінюється більш довгим, щоб забезпечити зачеплення з зубчастим колесом запірного механізму фурнітури при установці під опорний корпус (3) підкладок (4) і підсилювальної пластини (5). Гвинти (6) вкручуються в деталь віконної фурнітури і служать для жорсткого кріплення опорного корпусу (3) до стулки. Підсилювальна пластина (5) і гвинти (6) виготовляються зі сталі підвищеної міцності. На стержень (2) насаджений штовхач (7) ригеля (9) з квадратним отвором, що забезпечує його поворот разом з ручкою (1) і стержнем (2). Ригель (9) має круглий отвір з діаметром, трохи більшим, ніж діагональ квадрата перерізу у стержні (2), що забезпечує його вільне обертання навколо осі стержня (2). Поворотний рух ригеля (9) відбувається за рахунок дії на нього упора (8) штовхача (7). Взаємодія упора (8) штовхача (7) і ригеля (9) починається при повороті ручки (1) на 45° з положення «відкрито» в положення «закрито» (фіг. 3). Далі відбувається поворот ручки (1) до 90° і ригеля (9) на 45° до повного входження в зачеплення з кронштейном (10), який жорстко кріпиться до рами за допомогою принаймні двох посилених саморізів (11) (фіг. 4). Таким чином відбувається автоматичне приведення в робоче положення протизламного пристрою пропонованої корисної моделі при замиканні основного механізму вікна. Для запобігання повороту ручки (1) шляхом впливу на стержень (2) зовні, на кронштейні (10) передбачена клямка (12) (фіг. 1), яка утримує ригель (9) в закритому положенні до натискання на неї користувачем. Ця клямка додатково запобігає відкриванню вікон і дверей дітьми, так як вимагає її утримання другою рукою або пальцем тієї ж руки, якою повертається ручка. Якщо користувачеві не зручно або важко розблокувати клямку (12), її можна не встановлювати. При розблокуванні клямки (12) і повороті ручки (1) в положення «відкрито», ригель (9) під дією власної ваги вільно повертається в нахилене положення або примусово при повороті ручки (1) на 180° до положення «провітрювання» під впливом упора (8) штовхача (7). При цьому упор (8) штовхача (7) тисне на ригель (9) зі зворотного боку (фіг. 5). Потім ручку (1) можна встановити в положення «відкрито». Якщо вікна оснащені поворотною фурнітурою і ручка (1) повертається тільки на 90°, то повернення ригеля (9) відбувається при повороті ручки (1) в положення «відкрито». Для вікон з таким механізмом ригель (9) має іншу форму (фіг. 2 а). Крім базової моделі можливі інші варіанти виконання корисної моделі. Пристрій (фіг. 6, 7), у якому ригель (13) не обертається навколо чотиригранника (2), а здійснює зворотно-поступальні рухи поперек осі чотиригранника при повороті ручки (1). Рух на ригель (13) передається зубчатим колесом (14), жорстко посадженим на чотиригранник (2), через зуби, нарізані на одній з граней ригеля. Коли ручка (1) знаходиться в горизонтальному положенні, ригель (13) займає середнє своє становище і не виступає за габарити стулки вікна. При повороті ручки (1) вниз (фіг. 6) ригель (13) зсувається на певну відстань в сторону кронштейна (10), закріпленого на рамі, і входить з ним в зачеплення. Пристрій приводиться в робоче положення, виступ (15) клямки (16) потрапляє в виїмку (17) ригеля (13) і пристрій блокується. Щоб відкрити вікно, потрібно однією рукою натиснути кнопку клямки (16), а другою повернути ручку (1) в горизонтальне положення. При цьому запірний механізм вікна буде відкритий і ригель (13) вийде із зачеплення з кронштейном (10). При повороті ручки (1) вгору (фіг. 7), ригель (13) зрушиться в протилежну від кронштейна (10) сторону і вікно відкриється в режимі «провітрювання». Такий пристрій складніший у виготовленні, але має кращий дизайн, ніж основна модель. 2 UA 114710 U 5 10 15 При використанні пропонованої моделі на штульпових вікнах (двостулкові вікна без бруса між ними) ригель (9) може вийти із зачеплення з кронштейном (10) в випадку одночасного відкривання обох стулок, так як вони розійдуться в різні боки. З метою запобігання зсуву ригеля (9) по відношенню до кронштейна (10) пропонується влаштувати в ньому паз (18), яким ригель (9) зачепиться за виступ (19) на кронштейні (10) при повному закриванні. Так як стулки у штульпових вікнах знаходяться в одній площині, то і кронштейн (10) буде мати іншу форму (фіг. 9). Таким чином, ригель (9) буде працювати як гак і не дозволить розійтися стулкам. Конструктивно ригель (9) і кронштейн (10) можуть бути виконані і в інших варіантах. Використовуючи дану корисну модель, досягається економічний ефект на: 1) простому способі виготовлення деталей запора; 2) невеликою вартістю деталей; 3) простому способі монтажу виробу на вже встановлених вікнах і балконних дверях; 4) на збереженні майна користувачів в їх приміщеннях; 5) на зниженні кількості квартирних крадіжок і витрат на їх розкриття. Крім цього до переваг пристрою належать: 1) зручність користування; 2) автоматичне приведення пристрою в робоче положення при кожному замиканні вікна або балконних дверей основним запірним механізмом; 3) надійний захист приміщень від несанкціонованого проникнення сторонніх осіб. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 1. Пристрій протизламний для вікон і балконних дверей, який містить стандартну віконну або дверну ручку, закріплену на стулці вікна чи дверей, з рукояткою, корпусом і чотиригранним стержнем, жорстко запресованим в шийку рукоятки, який передає крутний момент від рукоятки до основного запірного механізму вікна, який відрізняється тим, що має поворотний ригель з круглим отвором, що вільно обертається навколо осі чотиригранного стержня, штовхач ригеля з упором і з квадратним отвором, який посаджений на чотиригранний стержень і обертається разом з ним, підсилювальну пластину для корпусу ручки і запірний кронштейн з клямкою для ригеля, який кріпиться до рами вікна або балконних дверей. 2. Пристрій протизламний для вікон і балконних дверей за п. 1, який відрізняється тим, що ригель виконаний у вигляді зубчастої рейки, яка здійснює зворотно-поступальні рухи поперек осі чотиригранного стержня і приводиться в рух, при повороті ручки, зубчастим колесом, жорстко посадженим на чотиригранний стержень. 3. Пристрій протизламний для вікон і балконних дверей за п. 1, який відрізняється тим, що у поворотного ригеля є паз, а у запірного кронштейна є виступ, який входить в цей паз при приведенні пристрою в робоче положення, що запобігає бічному зсуву поворотного ригеля щодо запірного кронштейна. 3 UA 114710 U 4 UA 114710 U 5 UA 114710 U 6 UA 114710 U 7 UA 114710 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
