Туалет

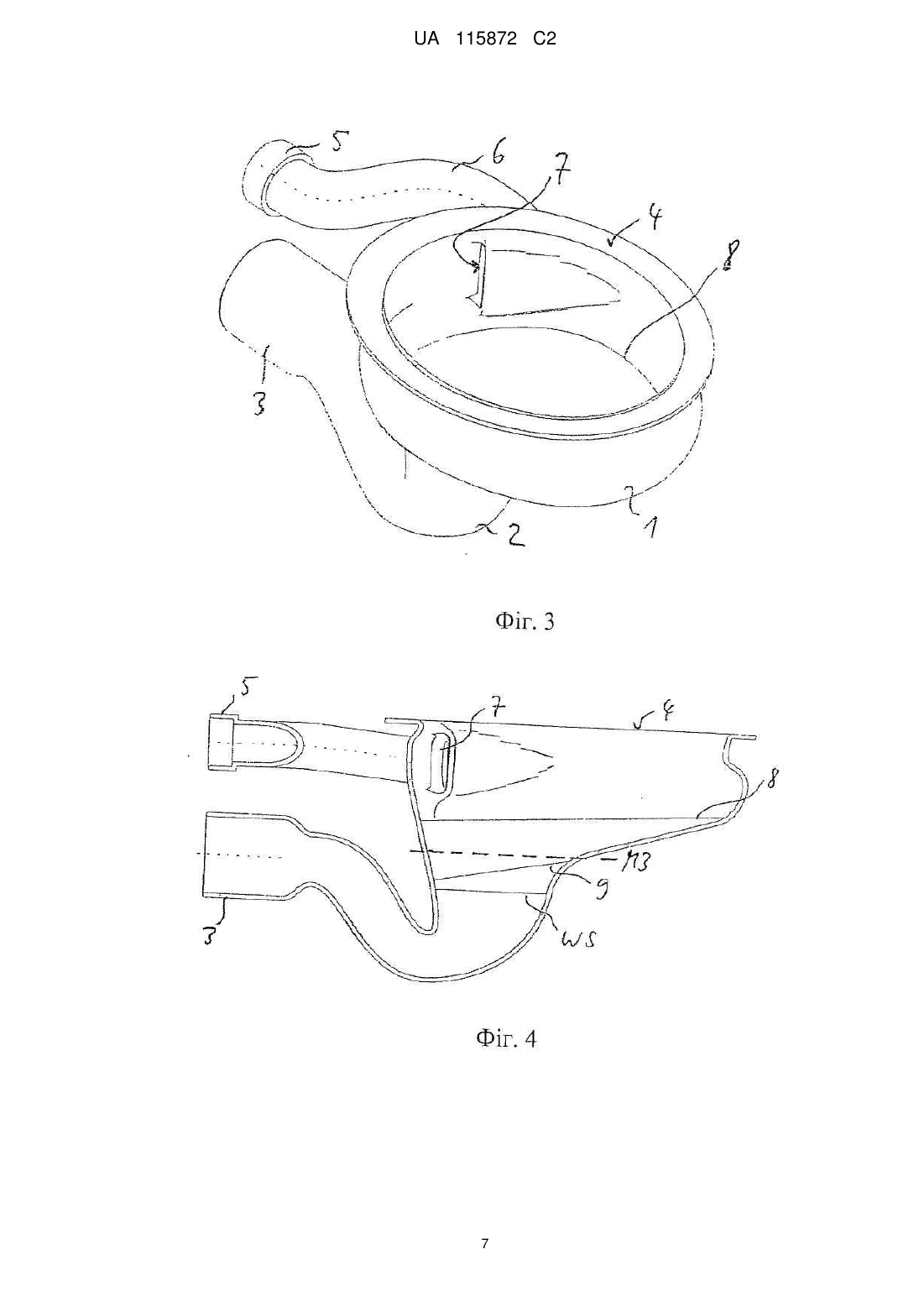

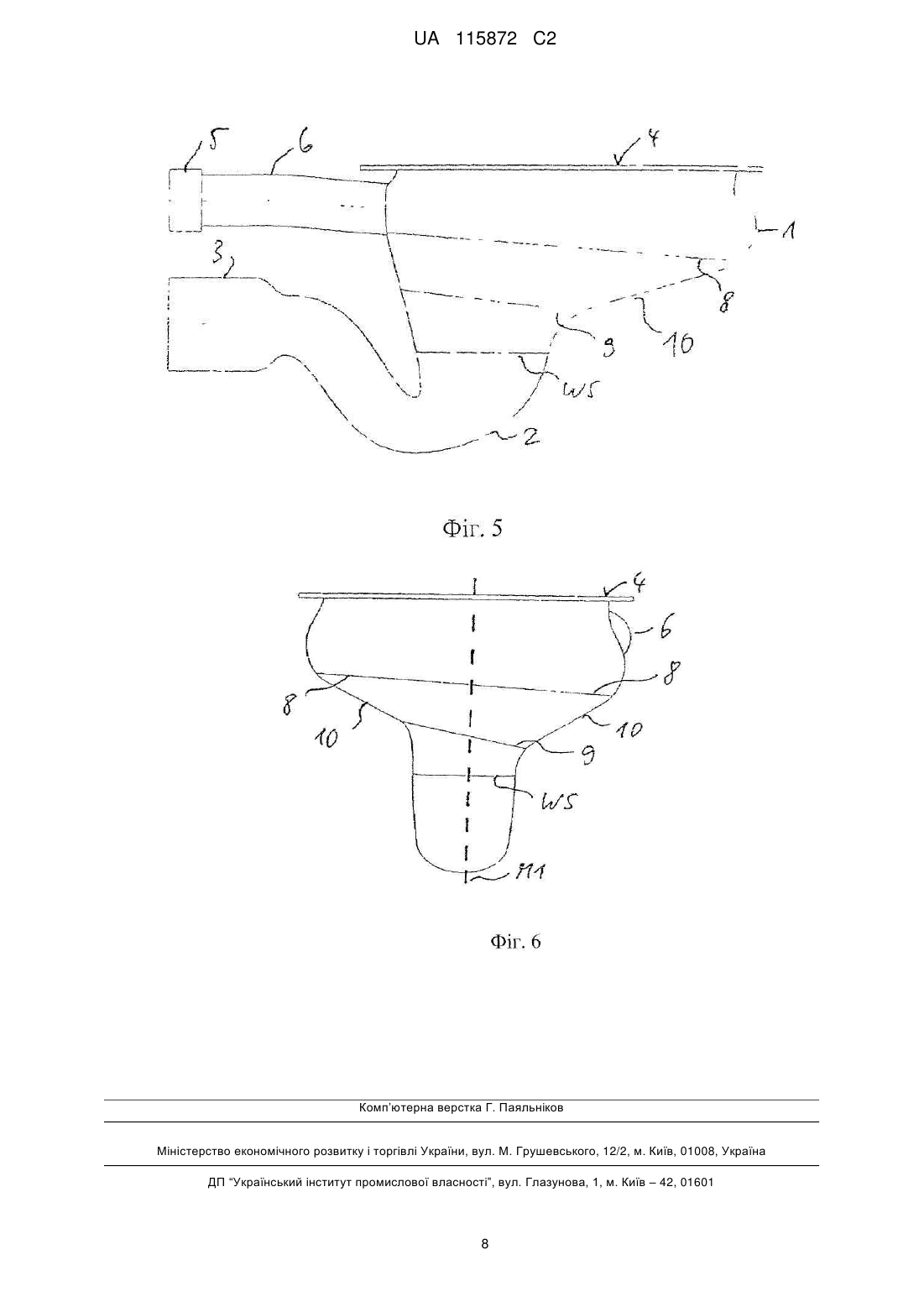

Реферат: Винахід стосується туалету, який має асиметричну конфігурацію внутрішньої чаші унітаза (1), що надає потоку промивної води, що подається тангенціально, не лише обертання, але також і похилу течію завдяки внутрішній конфігурації чаші. UA 115872 C2 (12) UA 115872 C2 UA 115872 C2 5 10 15 20 25 30 35 40 45 50 55 Цей винахід стосується туалету, скорочено "WC". Туалети, які містять унітаз, засіб подачі до нього промивної води та засіб зливу промивної води, який зазвичай з'єднується крізь сифон, добре відомі й застосовуються скрізь. Новітні технічні розробки стосуються здебільшого додаткових функцій, як от душ, видалення запахів тощо. Туалет містить унітаз, який має, зокрема, форму відкритої зверху чаші, тобто туалетну чашу, виконану звичайно, хоча не обов'язково, з керамічного матеріалу. Інші технічні засоби можуть розміщуватися усередині керамічного унітаза, або кріпитися до нього, або знаходитися за/під кришкою. У верхньому внутрішньому обідку унітаза або поверх нього звичайно знаходиться так званий промивний обідок, тобто кільцевий канал для промивної води з вхідними отворами, зверненими донизу, для подачі промивної води до туалетної чаші; у сенсі подачі промивної води до чаші промивний обідок працює подібно до кільцевого душа. Більш того, відомі унітази з закрученою подачею промивної води до туалетної чаші, де у сифоні утворюється вихор з промивної води, а змив зливається завдяки по суті тангенціальній подачі промивної води до чаші. В основу цього винаходу поставлено завдання вдосконалити подачу промивної води до унітаза. Це завдання вирішується тим, що в унітазі, що містить чашу та підвід промивної води, який закінчується вхідним отвором до зазначеної чаші, причому підвід промивної води та вхідний отвір виконані так, що промивна вода затікає до чаші з переважно тангенціальним компонентом швидкості відносно внутрішньої форми чаші й виконує обертальний рух у чаші, який відрізняється тим, що внутрішня конфігурація чаші, навіть без отворів притоку промивної води, є асиметричною відносно першої вертикальної осьової площини, що утворює траєкторію шляху промивної води, таким чином, що ця траєкторія проходить глибше з одного боку осьової площини, ніж з іншого боку, і скерований донизу рух, спричинений такою конфігурацією чаші, накладається на обертовий рух промивної води. Крім того, винахід стосується відповідного застосування унітазу та туалетної установки, яка містить унітаз та бачок. Переважні варіанти здійснення винаходу представлені у залежних пунктах формули й детально пояснюються далі. В описі розглянуті ознаки всіх пунктів формули. Задум винаходу полягає в тому, щоб надати обертовий рух промивній воді в чаші унітаза і додати до нього вертикальну (осьову відносно напрямку обертання) складову, скеровану донизу, за рахунок внутрішньої конфігурації чаші. У відомих туалетних чашах, розрахованих на обертовий рух промивної води, внутрішня конфігурація чаші пристосована до обертового потоку. Однак вертикальний рух води донизу спричинюється силою тяжіння, а не конфігурацією чаші. Втім, автори винаходу виявили, що для забезпечення ефективної промивки, зокрема, з мінімальною витратою промивної води, потрібен не лише обертовий потік, який очищує внутрішню поверхню чаші, але також і чітко виражена вертикальна складова швидкості. Інакше кажучи, промивна вода набуває додаткового "моменту" для проходження крізь злив, зокрема, крізь сифон, який утворює повітряну пастку. Отже, згідно з винаходом пропонується туалетна чаша з асиметричною внутрішньою, конфігурацією, яка визначає або створює скерований донизу рух, порівняний з гвинтовою лінією, шляхом виконання зони, важливої для потоку промивної води, глибшою з одного боку (наприклад, з правого, якщо дивитися від стінки позаду, до якої кріпиться унітаз), ніж з іншого боку (відповідно лівого). Відтак, добра якість очищення поверхні внаслідок обертового руху потоку в чаші сполучається з чітко вираженим моментом при надходженні до сифону. Значить, кінетичну енергію промивної води, розвинену при падінні з вишини бачка, можна використовувати двічі. Крім того, конструкція внутрішньої форми чаші відповідає тенденції руху потоку води донизу під дією сили тяжіння й запобігає завихренням, спричиненим тим, що вода стікає донизу незалежно від внутрішньої форми чаші. Такі завихрення зменшують кінетичну енергію промивної води. З подібних причин обертовий рух промивної води у чаші, як відомо з рівня техніки, наприклад, є набагато ефективнішим з точки зору очищення поверхні, ніж класичний підхід із стандартним промивним обідком, як описано вище, який суттєво зменшує кінетичну енергію промивної води, що надходить з підводу промивної води. Асиметрична внутрішня конфігурація чаші визначається від вертикальної осьової площини, яка при звичайному кріпленні перед плоскою стінкою проходить перпендикулярно до цієї стінки. У цілому вертикальну осьову площину можна визначити як осьову площину, яка є паралельною до звичайного зливу змивної води і, як правило, перетинає останній (і користувача, який 1 UA 115872 C2 5 10 15 20 25 30 35 40 45 50 55 60 вважається таким, що сидить вертикально на унітазі) по центру. Ця осьова площина називається першою вертикальною осьовою площиною та поділяє унітаз на лівий та правий бік. По суті тангенціальна складова швидкості промивної води, що надходить крізь вхідний отвір чаші, являє собою проекцію осьової траєкторії руху промивної води на горизонтальну площину. Отже, промивна вода надходить з вхідного отвору не у напрямку рівня води у сифоні, а під кутом до нього, причому точна величина кута не має значення й залежить від геометрії конкретного вхідного отвору й наступної траєкторії руху потоку. Зокрема, вектор швидкості промивної води після вхідного отвору не має бути точно горизонтальним, скоріше він здебільшого вертикальний. Для ілюстрації асиметричної внутрішньої конфігурації туалетної чаші представимо дві кромки (тобто два крайніх значення радіусу кривизни внутрішньої форми чаші), а саме зовнішню опуклу кромку та внутрішню угнуту кромку). Зона між ними з одного боку зазначеної осьової площини глибша, ніж з іншого боку. Переважно вишина цієї зони зменшується безперервно (тобто монотонно) уздовж її шляху навкруги рівня води у сифоні. Більш того, ця зона між двома кромками переважно крутіша з одного боку, ніж з іншого, як показано у переважному варіанті виконання. Отже, глибший (відносно осьової площини) бік є крутіший, а вищий бік є більш плоский. Звичайно, як крутизна, так і вишина стосуються середніх значень між двома кромками. До речі, термін "крутизна" стосується напрямку від кромки чаші до рівня води або центру рівня води. Переважно вхідний отвір промивної води знаходиться у задній частині унітаза, тобто позаду другої вертикальної осьової площини, яка проходить перпендикулярно до першої осьової площини, описаної вище. Ця друга осьова площина перетинає унітаз, розділяючи його на передню та задню частини. Відтак закручений потік води може покривати відносно значний кут навколо рівня води у сифоні. Отже, з одного боку, потік води від вхідного отвору можна скеровувати досередини, перш за все до зони внутрішньої конфігурації чаші позаду центру, яка може бути сильно забруднена. З іншого боку, навпаки, потік можна також скеровувати назовні або вперед, наприклад, щоб спростити геометрію підводу промивної води до відповідного вхідного отвору або навіть з урахуванням реологічних міркувань щодо самої чаші. Переважно туалет згідно з винаходом працює лише у гравіметричному режимі, тобто з використанням виключно сили тяжіння та кінетичної енергії води. Зокрема, це означає відмову від підкачувального насоса всередині унітаза, що може значно скоротити вартість відповідного туалету та витрати на його експлуатацію. Подібним чином перевага віддається статичному, а не так званому динамічному сифону. Динамічний сифон, наприклад, штучно затримує промивну воду в чаші за рахунок спеціальної конструкції або перекриття зливу, наприклад, за допомогою заслінки, щоб заподіяти обвальний злив за рахунок зливного напору (сифонного ефекту). Отже, динамічний сифон містить рухомі частини, які впливають на картину зливу. Також виключається розташування вхідного отвору в нижній частині унітаза, що у відомих вирішеннях збільшує середню кінетичну енергію зливу промивної води крізь сифон. "Нижню" зону визначає третя осьова площина, яка проходить горизонтально крізь центр вертикальних мас внутрішньої конфігурації чаші, включаючи сифон. У туалеті згідно з винаходом подачу промивної води можна здійснювати різними способами під певним тиском, зокрема, по напірному трубопроводу без бачка. Однак переважно унітаз сполучається з бачком, бо винахід дозволяє дуже ефективно використовувати невелику потенційну енергію промивної води у бачку. Зокрема, це поширюється на бачок, утоплений у кріпильній стіні позаду унітаза. Зокрема, завдяки задуму винаходу витрата промивної води може бути досить малою, що дає економічні та екологічні переваги. Переважно максимальна витрата промивної води становить менше б л, краще менше 5,5 л і переважно нижче 5 л. Як зазначалося вище, вхідні отвори для промивної води у нижній частині унітаза є недоцільні, переважно вхідні отвори виконані лише у верхній частині. Бажана наявність там лише одного вхідного отвору. Зокрема, цей вхідний отвір може знаходитися у найвищій точці траєкторії промивної води, як показано на прикладі одного з варіантів здійснення винаходу. Однак у принципі кількість вхідних отворів за винаходом може бути більше одного. Потік промивної води згідно з винаходом дозволяє добре змочувати та очищувати забруднені поверхні внутрішньої конфігурації туалетної чаші за рахунок того, що потік обертається і потім спадає, як описано вище. Відповідно звичайний промивний обідок, який ми на початку опису порівнювали з душем, переважно стає непотрібним. Це може спростити виготовлення унітаза, а також його очистку, бо звичайні промивні обідки особливо чутливі до забруднення та інкрустації, більш того, нижній бік обідка є важкодоступним. У принципі 2 UA 115872 C2 5 10 15 20 25 30 35 40 45 50 55 60 відповідні сходинки або обідки погано піддаються очищенню, і згідно з винаходом без них можна обійтися. Інакше кажучи, цей винахід забезпечує в унітазі плавний перехід від власно внутрішньої поверхні чаші до верхнього краю унітаза, а саме до частини унітаза, поверненої доверху, зокрема, дільниці під сидінням. В одному з варіантів здійснення винаходу зазначений вхідний отвір, яким закінчується підвід промивної води (переважно лише один вхідний отвір) може бути порівняно високим, зокрема, вище за 5 см, причому його вишина постійно зростає у цьому порядку, наприклад, більше 5,5 см, 6 см, 6,5 см. Високий вхідний отвір дозволяє великий переріз, що є реологічно вигідним, бо без непотрібного порушення отвором внутрішньої конфігурації чаші забезпечує правильну конфігурацію потоку і є естетично привабливим. У цілому переріз підводу промивної води переважно є досить великим. Зокрема, в одному з варіантів здійснення винаходу площа перерізу підводу промивної води всередині унітаза, тобто між вхідним отвором (включаючи сам отвір) та з'єднанням із зовнішнім трубопроводом за 2 межами унітаза, зокрема, у кріпильній стіні позаду унітаза, становить більше 8 см , переважно 2 2 2 більше 9 см , зокрема, більше 10 см і навіть 11 см . Отже, забезпечується надзвичайно ефективне використання кінетичної енергії промивної води завдяки нахилу або утворенню тиску. З тих самих причин частини підводу промивної води усередині унітаза можуть мати порівняно великі радіуси кривизни, тобто не мусять містити чітко виражених закручувань. Це також забезпечує краще збереження кінетичної енергії промивної води. Про це варто нагадати окремо, оскільки підвід промивної води, який створює закручений потік промивної води у туалетній чаші й має відповідно тангенціальні вхідні отвори, не може бути виконаний з простою прямою геометрією. Отже, можливий є "згин, відомий як золотник", наприклад, з одинарною кривою у разі напрямку потоку назовні на вхідному отворі або з подвійною кривою (S-подібний) у зворотному напрямку. Для ілюстрації пошлемося на один з варіантів виконання. Переважно зазначені радіуси кривизни у підводі промивної води всередині унітаза становлять більше 1 см, переважно більше 1,5 см, а краще за все більше 2 см. У ще одному варіанті здійснення винаходу внутрішня конфігурація чаші може бути виконана асиметричною, тобто з похилою траєкторією потоку промивної води, таким чином, що траєкторія потоку проходить по суті нижче вхідного отвору після завершення одного оберту. Точніше, потік може виноситися назовні крізь угнуту кромку, про яку вже згадувалося, після виконання одного оберту навколо рівня води в сифоні, причому ця угнута кромка приблизно сягає нижнього краю вхідного отвору. Також у цьому відношення пошлемося на приклад виконання. Далі винахід детальніше пояснюється на прикладі виконання, який охоплює всі аспекти винаходу, з посиланням на інші можливі комбінації ознак. Фіг. 1 вид зверху туалету згідно з винаходом. Фіг. 2 вид туалету в перспективі спереду зверху праворуч. Фіг. З вид туалету в перспективі спереду зверху ліворуч. Фіг. 4 розтин туалету уздовж першої осьової площини. Фіг. 5 вид туалету збоку ліворуч. Фіг. 6 вертикальний розтин туалету спереду. На кресленнях туалет має керамічний унітаз 1, який закінчується внизу сифоном 2, котрий сам по собі є відомим, слугує повітряною пасткою і з'єднаний із зливом 3, розташованим позаду. Для спрощення унітаз 1 показаний без кришки. Якщо дивитися зверху, унітаз 1 має верхню бічну відбортовку 4 по суті еліптичної форми, а рівень води в унітазі, визначений сифоном 2, знаходиться у задній частині цього еліпсу по центру відносно першої осьової площини, як звичайно у туалетних чашах. (На фіг. 6 перша осьова площина показана пунктиром і позначена МІ). Унітаз містить душ, який для ясності не показаний і є прикріплений до верхньої відборовки 4 ззаду. На фіг. 1-5 показаний по суті відомий підвід 5 води, який переходить у криву 6 подачі промивної води, крізь яку промивна вода досягає вхідного отвору 7, як чітко видно на фіг. З та 4. У напрямку вхідного отвору 7 крива б має спочатку значну кривизну праворуч під майже прямим кутом, а далі кривизну ліворуч під кутом біля 180°; крива б закінчується усередині унітаза, маючи чітку орієнтацію ліворуч, а також трохи назад відносно унітаза. Отже, напрямок кривої 6, а відтак потоку води, є по суті тангенціальним до внутрішньої чаші унітаза 1 у місці знаходження вхідного отвору 7. У цьому прикладі вхідний отвір 7 спрямований реологічно справа до середини до задньої центральної частини унітаза 1. З фіг. 1 легко зрозуміти, що також можлива по суті зворотна компоновка, наприклад, спрямована до вихідної точки, а не вперед праворуч або від центру 3 UA 115872 C2 5 10 15 20 25 30 35 40 45 50 55 60 праворуч, для чого крива б може мати лише один згин. В обох випадках вхідний отвір 7 розташований позаду другої вертикальної осьової площини М2 внутрішньої чаші унітаза, яка показана пунктиром на фіг. 1. На цьому шляху крива 6 має по суті постійний переріз для потоку, причому конфігурація перерізу змінюється з колової на початку, а саме на вводі 5 промивної води, на вузьку високу конфігурацію вхідного отвору 7, як помітно на фіг. 1 з того, що ширина зменшується. При цьому 2 площа перерізу потоку всюди перевищує 11 см , а вхідний отвір 7 має вишину трохи більше 7 см та ширину 2 см. Завдяки значній висоті вхідний отвір 7 створює значну площу перерізу біля 2 13-14 см , навіть при своїй невеликій формі, отже, уповільнення потоку у кривій 6 та вхідному отворі 7 буде незначним у порівнянні з відомою конструкцією. Свій внесок у це також роблять великі радіуси кривизни (відносно показаної осьової лінії М4) двох протилежних згинів кривої 6, як видно з фіг. 1. Всі радіуси без винятку перевищують 2 см, причому найменший радіус кривизни має місце безпосередньо перед вхідним отвором 7, у зоні, яку перекриває обідок унітаза на фіг. 1. Зокрема, ввід 5 промивної води може з'єднуватися із звичайним виводом промивної води утопленого у кріпильній стіні бачка, причому це може бути монтажна рама для механічного кріплення, так само як злив 3 змивної води приєднаний до відповідного стандартного з'єднання. На фіг. 6 видно, що внутрішня коріфігурація чаші унітаза 1 асиметрична відносно осьової площини 1, а також очевидно асиметрична відносно вхідного отвору 7. Це стосується навіть бічного крила, яке, як видно на фіг. З, знаходиться на одній вишині з вхідним отвором 7 праворуч від нього. На фіг. 6 переріз обох боків внутрішньої чаші являє собою порівняно плоский нахил. Ці перерізи проходять між двома лініями 8 та 9 і в порівнянні з іншими дільницями внутрішньої чаші мають відносно виражену орієнтацію догори. У цьому описі лінії 8 та 9 називаються "кромками". Також можна вважати, що ці лінії являють собою крайні значення кривизни чаші, і зсередини лінія 8 виглядає угнутою, а лінія 9 - опуклою. Кривизною вважаються уявні перерізи крізь внутрішню чашу до центру рівня води у сифоні, який можна у певному сенсі розглядати як центр потоку води, що докладніше описується далі. У разі кромки 8 угнута форма внутрішньої чаші виражена чіткіше (тобто далі догори можуть виявлятися крайні значення кривизни), а у разі кромки 9 видна внутрішня форма, що опукло виступає при погляді зсередини (тобто далі донизу можуть виявлятися крайні значення кривизни). Між ними знаходяться вищеописані дільниці, що утворюють траєкторію 10 потоку, визначену двома кромками навколо рівня води, як показано на кресленнях. З фігур видно, що траєкторія 10 потоку проходить навкруги рівня води, виконуючи приблизно повний оберт, причому траєкторія з правого боку проходить глибше, ніж з лівого. Отже, дві кромки 8 та 9 не обовіязково утворюють нахил зліва праворуч; навпаки, з фіг. 6 видно, що нахил кромки 9 у цьому прикладі крутіший. До речі, у цьому прикладі великі дільниці траєкторії, які охоплюють значну частину обертання траєкторії 10 потоку і значну частину відстані між кромками 8 та 9, є плоскими (тобто ані опуклими, ані угнутими у сенсі, визначеному вище). Втім, це не обов'язково має місце. Подібним чином потік води не обов'язково обмежується так званою траєкторією потоку, а потік не обов'язково накриває повністю цю траєкторію. Ця модель пояснює асиметричну конфігурацію чаші. Далі, на фіг. 2 та 3 показано, що верхня кромка 8 починається трохи нижче і трохи позаду вхідного отвору 7; по завершенні повного оберту, як описано вище, кромка 8 закінчується трохи нижче вхідного отвору 7. Нижня кромка 9 починається під верхньою кромкою 8 біля вхідного отвору 7 і під час оберту помітно поширюється донизу в напрямку рівня води WS, як видно на фіг. 4. До речі, на фіг. 1 верхня кромка 8 прихована за верхнім обідком унітаза 1 і виступає трохи досередини; на фіг. З нижня кромка 9 прихована за передньою поверхнею обідка унітаза. У так званій чаші траєкторія 10 потоку забезпечує обертальний рух промивної води, первісно спричинений тангенціальним припливом промивної води від вхідного отвору 7; також траєкторія 10 підтримує рух донизу, обумовлений силою тяжіння та визначений самою внутрішньою конфігурацією чаші. Отже, потік промивної води не мусить зливатися донизу, переливаючись крізь нижню кромку під дією сили тяжіння на кінці, як у відомих симетричних конструкціях, потік промивної води не мусить поширюватися донизу незалежно від внутрішньої конфігурації чаші, але може, спираючись на цю конфігурацію, входити до сифону 2, маючи певний момент або значну кінетичну енергію. Відповідно потік промивної води чинить сильну очищувальну дію на внутрішні поверхні не лише у верхній зоні унітаза 1, але також у нижній зоні, безпосередньо над сифоном 2. Зокрема, потік промивної води може з великою енергією проходити крізь криволінійний сифон 2 й очищувати також нижню зону унітаза 1 без зливу під 4 UA 115872 C2 великим напором, спричиненого кількістю промивної води або динамічною конструкцією сифону. Отже, у нижній зоні внутрішньої чаші унітаза, тобто нижче осьової площини МЗ, зображеної пунктиром на фіг. 4, не потрібні жодні додаткові вхідні отвори для промивної води. 5 ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 45 50 55 1. Туалет, який містить унітаз (1) та підвід промивної води (5, 6), що закінчується вхідним отвором (7) до зазначеного унітаза (1), в якому внутрішня форма унітаза (1) має першу вертикальну центральну площину (М1), де зазначена вертикальна центральна площина (М1) за умови традиційного монтажу на плоскій стіні перпендикулярна до цієї опорної стіни і перетинає по центру, коли зазначений туалет імовірно повинен бути встановлений, випуск для стічних вод, а також імовірного користувача, який, як передбачається, розміщується на туалеті вертикально, при цьому перша вертикальна центральна площина (М1) також орієнтована перпендикулярно другій вертикальній центральній площині (М2), яка ділить зазначений туалет на передню і задню частини, при цьому зазначена внутрішня конфігурація чаші зазначеного унітаза (1), навіть незалежно від наявності отворів для припливу промивної води, якщо вони є, виконана асиметричною відносно зазначеної першої вертикальної центральної площини (М1), і зазначена внутрішня конфігурація чаші зазначеного унітаза (1) визначає траєкторію руху зазначеної промивної води, виконана з одного боку зазначеної осьової площини (М1) глибшою, ніж з іншого боку, і накладає спрямований донизу рух, спричинений внутрішньою конфігурацією чаші зазначеного унітаза (1) на обертовий рух промивної води, таким чином, саме зазначена внутрішня конфігурація чаші зазначеного унітаза (1) додає вертикальну спрямовану вниз складову руху, який відрізняється тим, що зазначений підвід промивної води (5, 6) та зазначений вхідний отвір (7) виконані так, що забезпечують приплив промивної води до чаші унітаза (1) з переважною тангенціальною складовою швидкості відносно зазначеної внутрішньої конфігурації зазначеної чаші унітаза (1) та обертальний рух зазначеної промивної води в зазначеній чаші унітаза (1), причому зазначена внутрішня конфігурація зазначеної чаші унітаза (1) виконана без зливного обода, а саме без периферичного каналу для змивної води, що має вхідні отвори, спрямовані вниз для стікання змивної води в зазначену приймальну чашу (1). 2. Туалет за п. 1, у якому зазначений вхідний отвір (7) знаходиться позаду зазначеної другої вертикальної осьової площини (М2). 3. Туалет за п. 1 або 2, у якому промивка здійснюється суто гравіметрично, тобто без підкачування промивної води насосом усередині зазначеного унітаза. 4. Туалет за п. 1, який містить статичний сифон (2). 5. Туалет за п. 1, який має лише верхню подачу промивної води до зазначеної чаші, тобто промивна вода подається без вхідних отворів нижче третьої горизонтальної осьової площини (М3) зазначеної внутрішньої конфігурації зазначеної чаші унітаза (1) відносно його повної вишини включно з сифоном. 6. Туалет за п. 5, який має рівно один вхідний отвір (7) вище зазначеної третьої горизонтальної осьової площини (М3) зазначеної внутрішньої конфігурації зазначеної чаші. 7. Туалет за п. 1, у якому зазначена внутрішня конфігурація чаші зазначеного унітаза, незалежно від наявності отворів для припливу промивної води, якщо вони є, виконана асиметричною відносно першої вертикальної осьової площини (М1) таким чином, що зазначена траєкторія руху у середньому є крутіша з того боку зазначеної осьової площини (М1), з якого зазначена траєкторія руху проходить глибше, ніж з іншого боку. 8. Туалет за п. 1, який містить вхідний отвір (7) для промивної води, вишина якого становить принаймні 5 см. 9. Туалет за п. 1, у якому частина зазначеного підводу (5, 6) промивної води всередині зазначеного унітаза на шляху до зазначеного вхідного отвору (7) має прохідний переріз 2 принаймні 5 см , а сам зазначений вхідний отвір (7) також має прохідний переріз принаймні 5 2 см . 10. Туалет за п. 1, у якому осьова лінія (М4) частини зазначеного підводу (5, 6) промивної води всередині зазначеного унітаза на шляху до зазначеного вхідного отвору (7) має радіуси кривизни принаймні 1 см. 11. Туалет за п. 1, у якому зазначена траєкторія потоку в зазначеній чаші унітаза (1) скеровується назовні угнутою кромкою (8), яка приблизно торкається нижнього краю 5 UA 115872 C2 5 10 зазначеного вхідного отвору (7) зазначеної промивної води після одного оберту навколо рівня води (WS) у сифоні. 12. Застосування туалету за будь-яким з попередніх пунктів для промивки, у якому зазначена промивна вода виконує, починаючи від зазначеного вхідного отвору (7) для зазначеної промивної води, обертальний рух навколо рівня води (WS) у сифоні, причому зазначений обертальний рух має похилу складову на зразок гвинтової лінії. 13. Застосування за п. 12, у якому витрата промивної води на один процес промивки не перевищує 6 л. 14. Застосування туалету за будь-яким з пп. 1-11 у сполученні з бачком, зокрема з заглибленим бачком, у сполученні з застосуванням за п. 12 або 13. 15. Туалетна система, яка містить туалет за будь-яким з попередніх пунктів, та бачок, переважно заглиблений бачок, розрахована на витрату промивної води не більше 6 л. 6 UA 115872 C2 7 UA 115872 C2 Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
