Туалет модульного типу

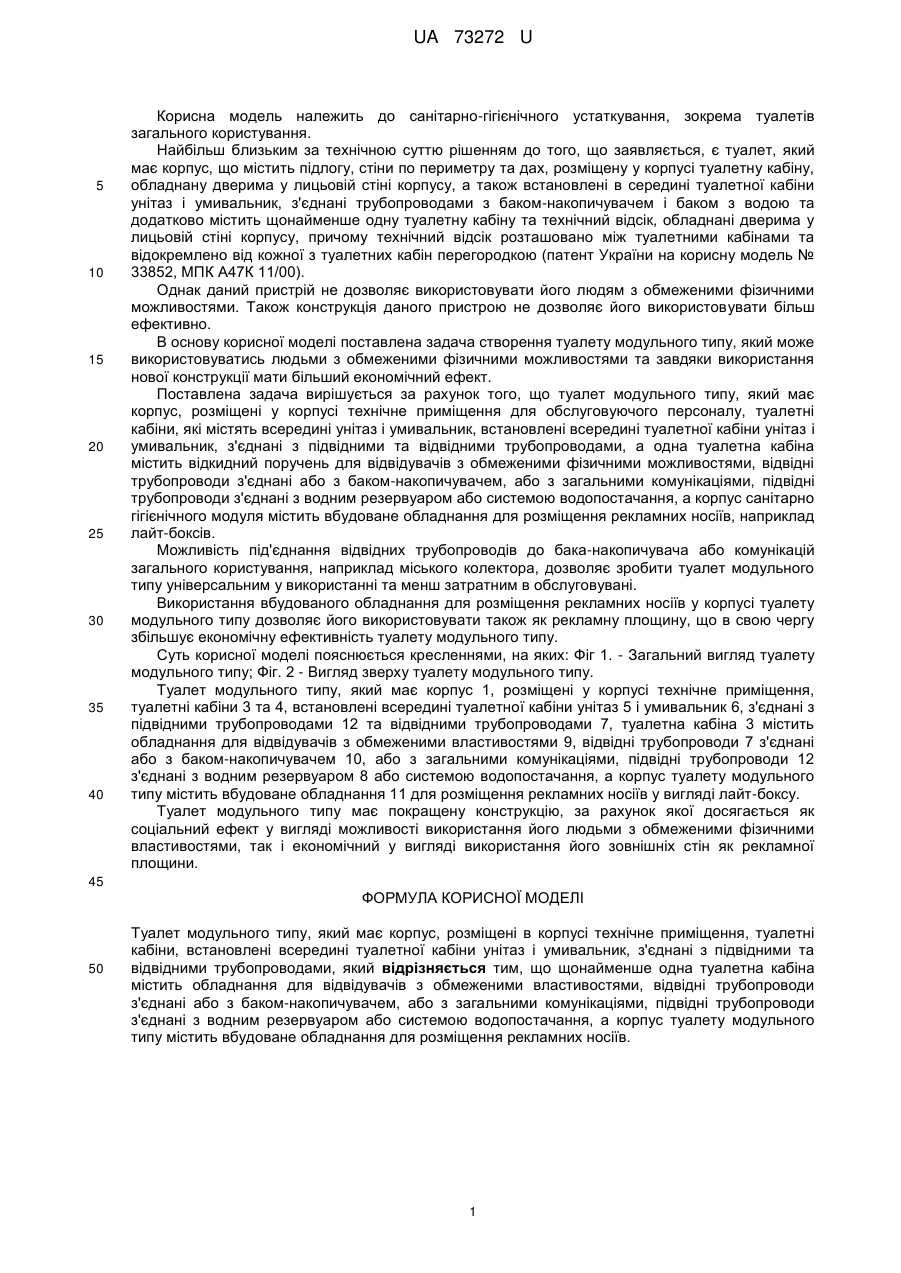

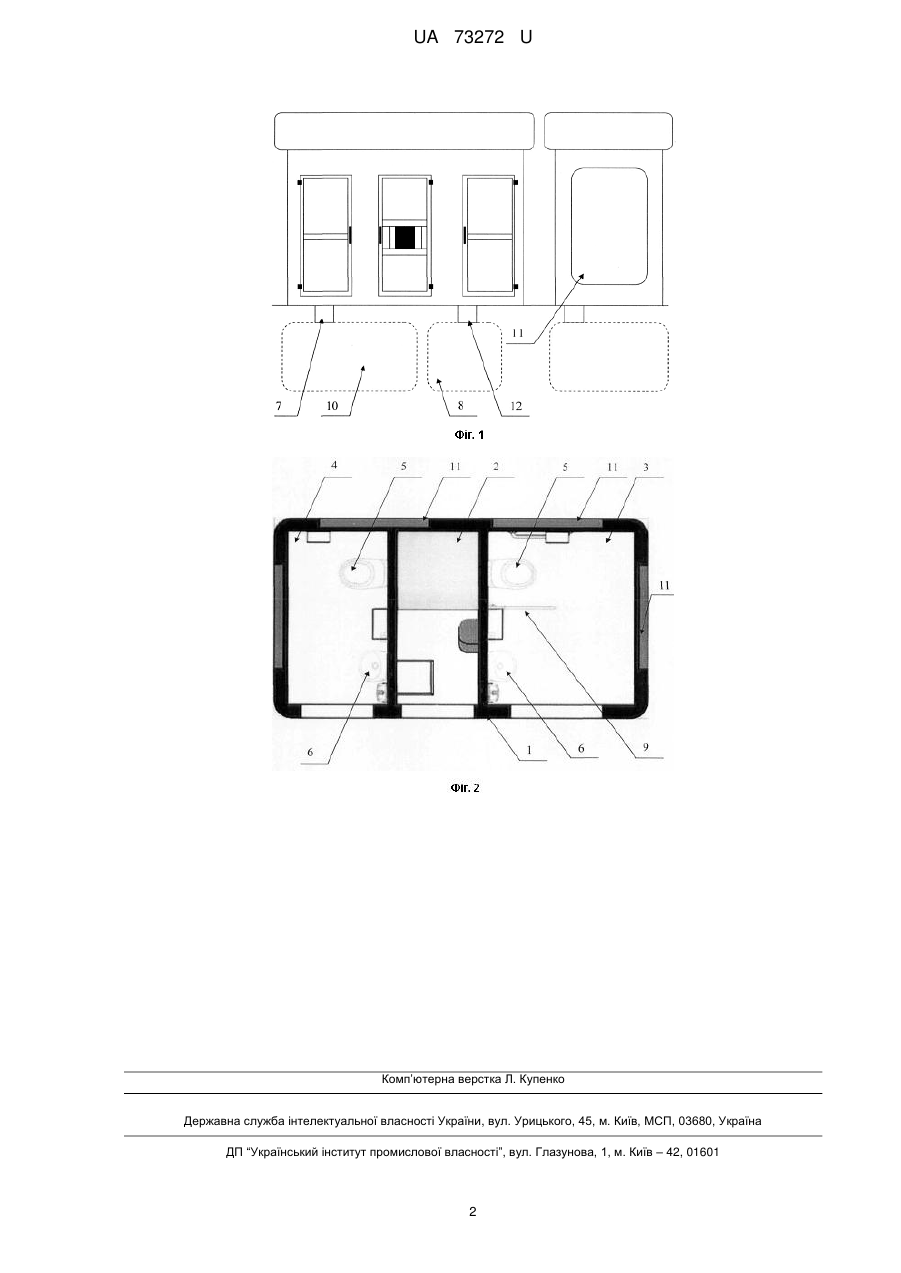

Реферат: UA 73272 U UA 73272 U 5 10 15 20 25 30 35 40 Корисна модель належить до санітарно-гігієнічного устаткування, зокрема туалетів загального користування. Найбільш близьким за технічною суттю рішенням до того, що заявляється, є туалет, який має корпус, що містить підлогу, стіни по периметру та дах, розміщену у корпусі туалетну кабіну, обладнану дверима у лицьовій стіні корпусу, а також встановлені в середині туалетної кабіни унітаз і умивальник, з'єднані трубопроводами з баком-накопичувачем і баком з водою та додатково містить щонайменше одну туалетну кабіну та технічний відсік, обладнані дверима у лицьовій стіні корпусу, причому технічний відсік розташовано між туалетними кабінами та відокремлено від кожної з туалетних кабін перегородкою (патент України на корисну модель № 33852, МПК А47К 11/00). Однак даний пристрій не дозволяє використовувати його людям з обмеженими фізичними можливостями. Також конструкція даного пристрою не дозволяє його використовувати більш ефективно. В основу корисної моделі поставлена задача створення туалету модульного типу, який може використовуватись людьми з обмеженими фізичними можливостями та завдяки використання нової конструкції мати більший економічний ефект. Поставлена задача вирішується за рахунок того, що туалет модульного типу, який має корпус, розміщені у корпусі технічне приміщення для обслуговуючого персоналу, туалетні кабіни, які містять всередині унітаз і умивальник, встановлені всередині туалетної кабіни унітаз і умивальник, з'єднані з підвідними та відвідними трубопроводами, а одна туалетна кабіна містить відкидний поручень для відвідувачів з обмеженими фізичними можливостями, відвідні трубопроводи з'єднані або з баком-накопичувачем, або з загальними комунікаціями, підвідні трубопроводи з'єднані з водним резервуаром або системою водопостачання, а корпус санітарно гігієнічного модуля містить вбудоване обладнання для розміщення рекламних носіїв, наприклад лайт-боксів. Можливість під'єднання відвідних трубопроводів до бака-накопичувача або комунікацій загального користування, наприклад міського колектора, дозволяє зробити туалет модульного типу універсальним у використанні та менш затратним в обслуговувані. Використання вбудованого обладнання для розміщення рекламних носіїв у корпусі туалету модульного типу дозволяє його використовувати також як рекламну площину, що в свою чергу збільшує економічну ефективність туалету модульного типу. Суть корисної моделі пояснюється кресленнями, на яких: Фіг 1. - Загальний вигляд туалету модульного типу; Фіг. 2 - Вигляд зверху туалету модульного типу. Туалет модульного типу, який має корпус 1, розміщені у корпусі технічне приміщення, туалетні кабіни 3 та 4, встановлені всередині туалетної кабіни унітаз 5 і умивальник 6, з'єднані з підвідними трубопроводами 12 та відвідними трубопроводами 7, туалетна кабіна 3 містить обладнання для відвідувачів з обмеженими властивостями 9, відвідні трубопроводи 7 з'єднані або з баком-накопичувачем 10, або з загальними комунікаціями, підвідні трубопроводи 12 з'єднані з водним резервуаром 8 або системою водопостачання, а корпус туалету модульного типу містить вбудоване обладнання 11 для розміщення рекламних носіїв у вигляді лайт-боксу. Туалет модульного типу має покращену конструкцію, за рахунок якої досягається як соціальний ефект у вигляді можливості використання його людьми з обмеженими фізичними властивостями, так і економічний у вигляді використання його зовнішніх стін як рекламної площини. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Туалет модульного типу, який має корпус, розміщені в корпусі технічне приміщення, туалетні кабіни, встановлені всередині туалетної кабіни унітаз і умивальник, з'єднані з підвідними та відвідними трубопроводами, який відрізняється тим, що щонайменше одна туалетна кабіна містить обладнання для відвідувачів з обмеженими властивостями, відвідні трубопроводи з'єднані або з баком-накопичувачем, або з загальними комунікаціями, підвідні трубопроводи з'єднані з водним резервуаром або системою водопостачання, а корпус туалету модульного типу містить вбудоване обладнання для розміщення рекламних носіїв. 1 UA 73272 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
