Сівалка

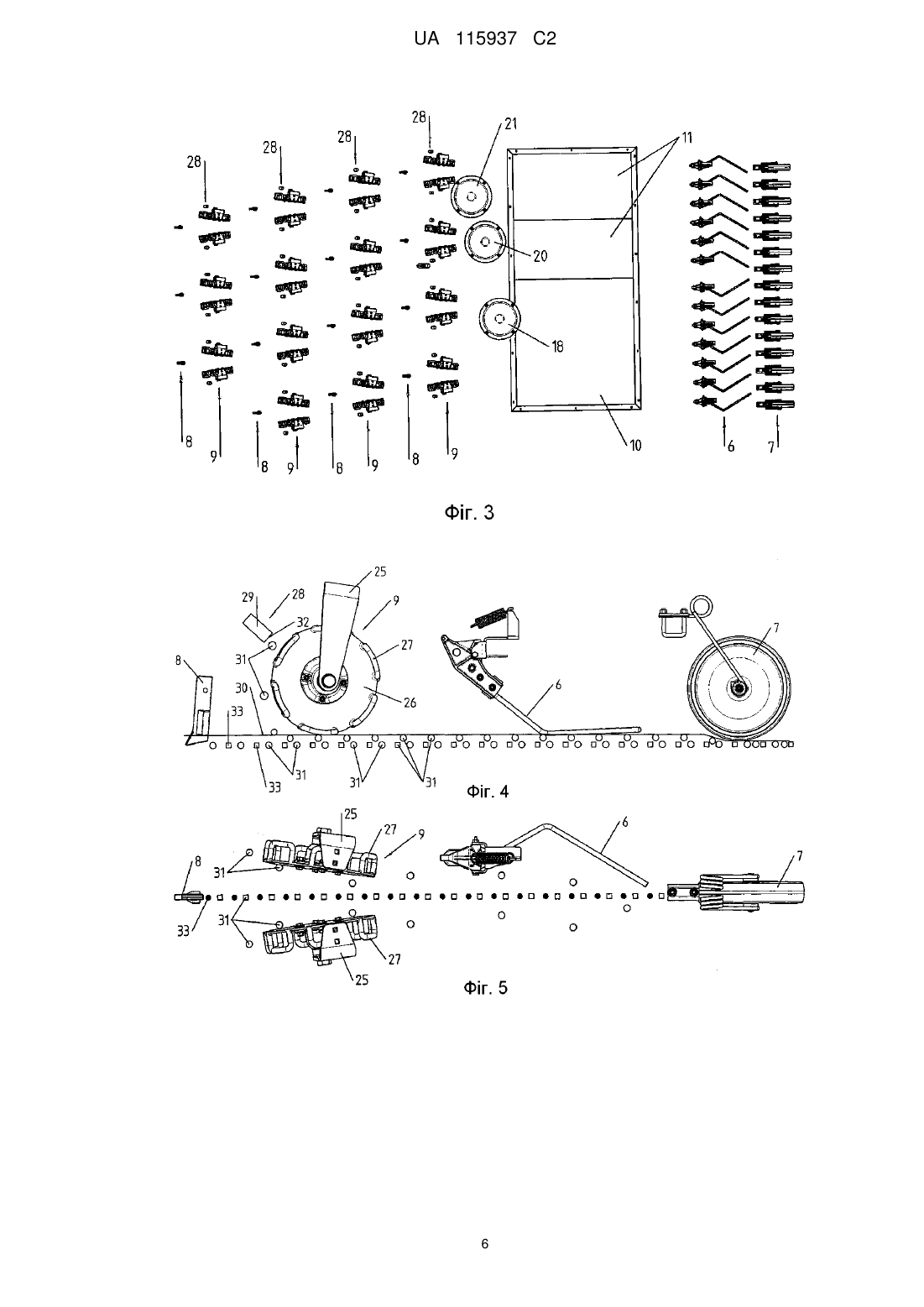

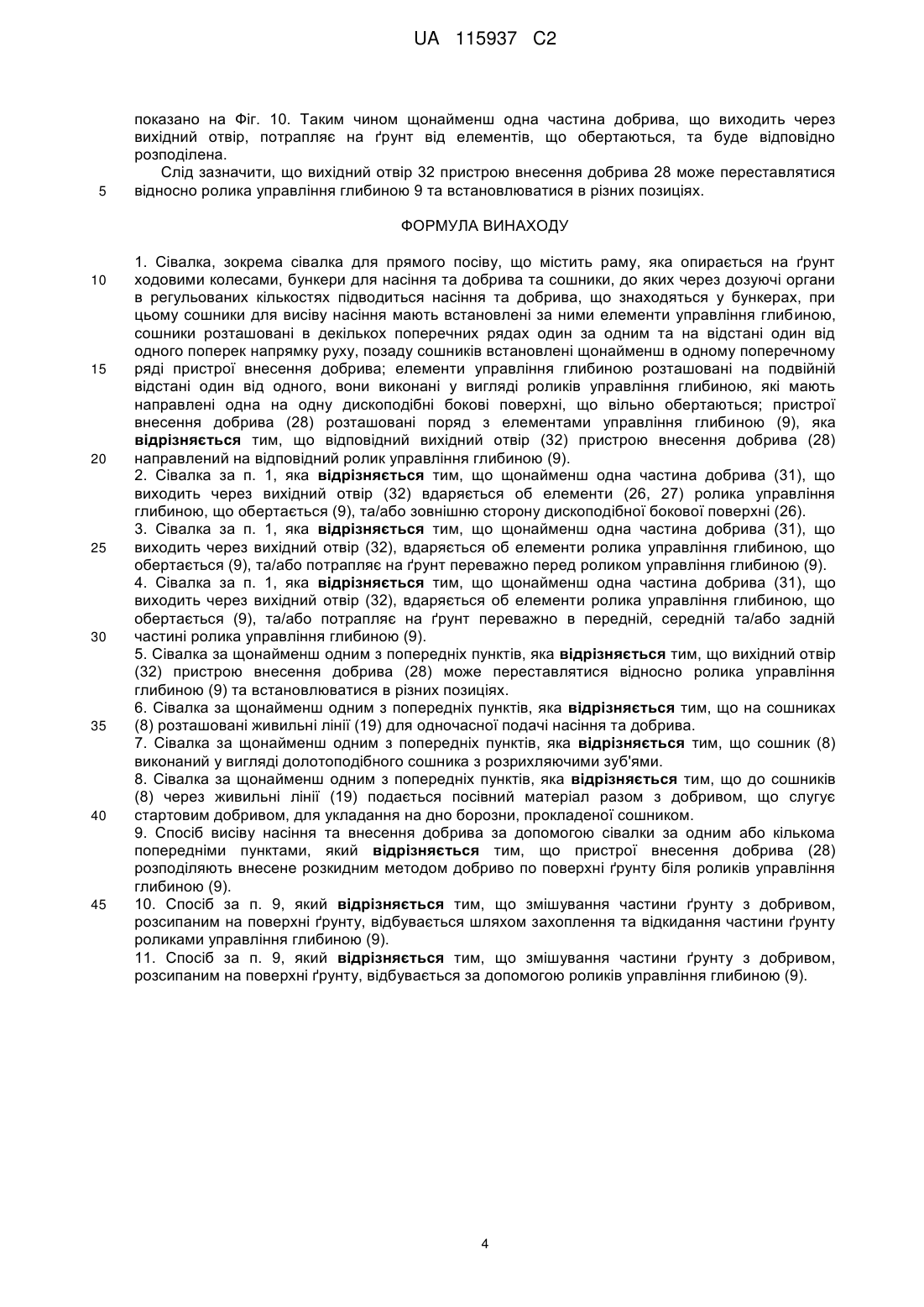

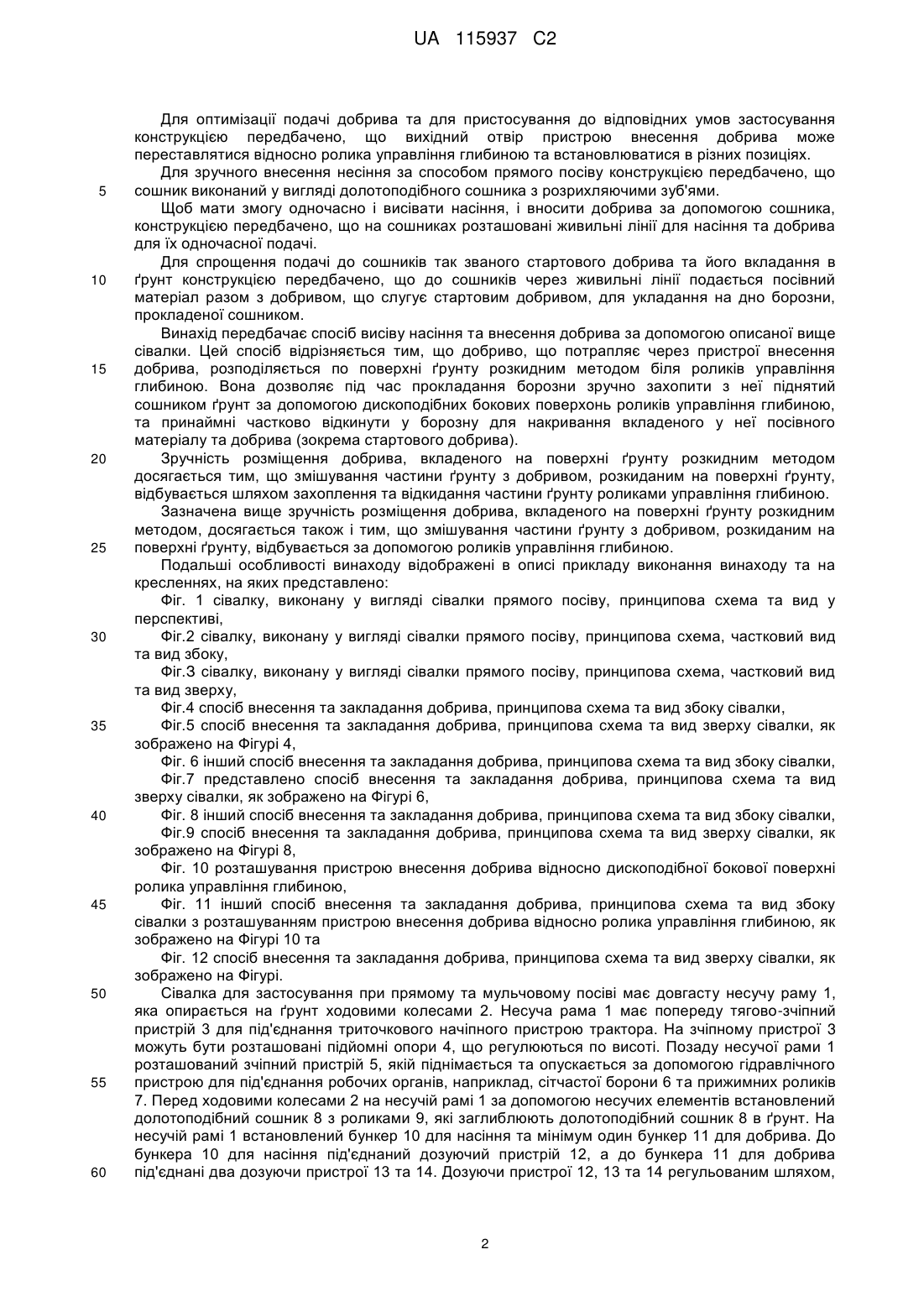

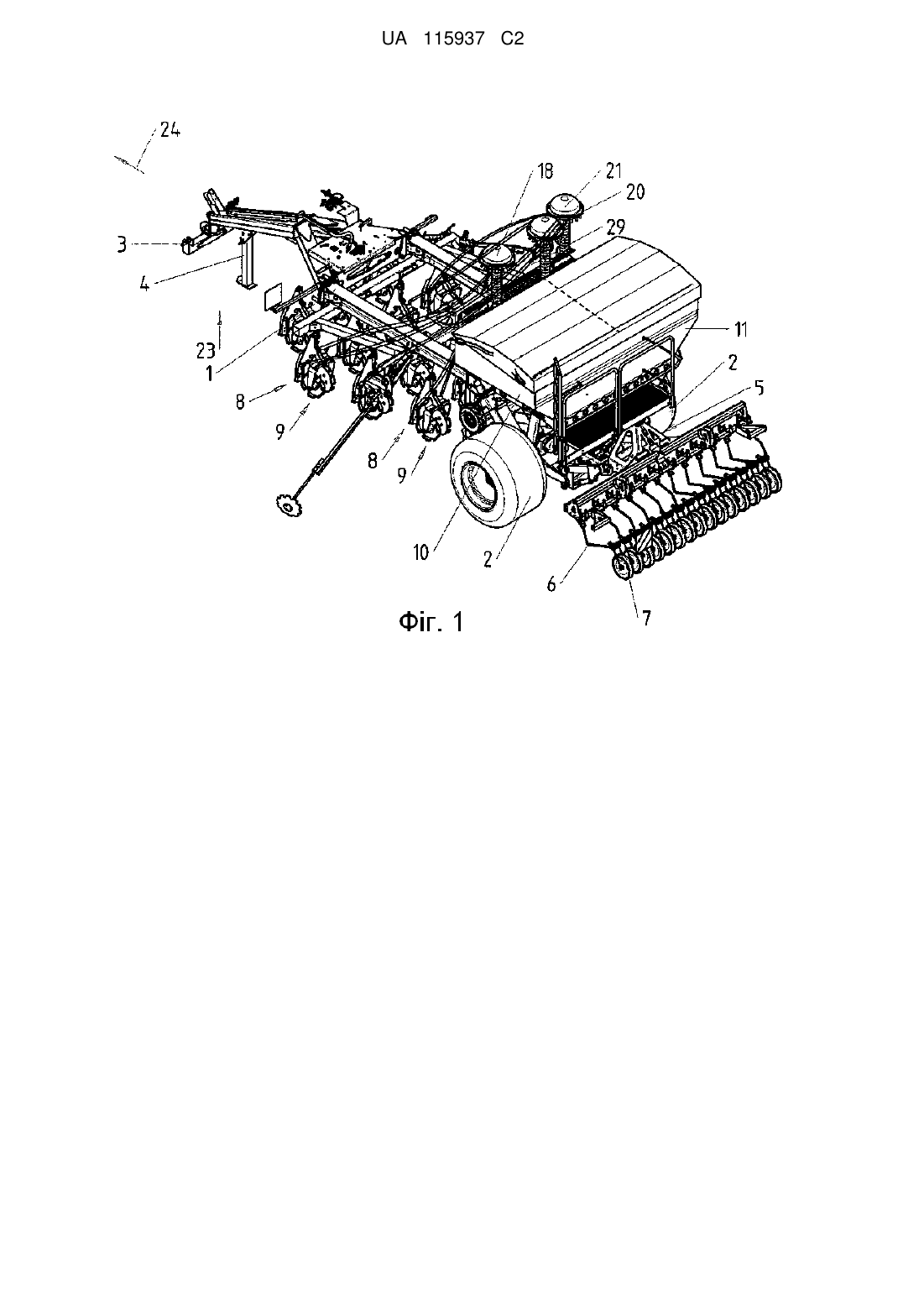

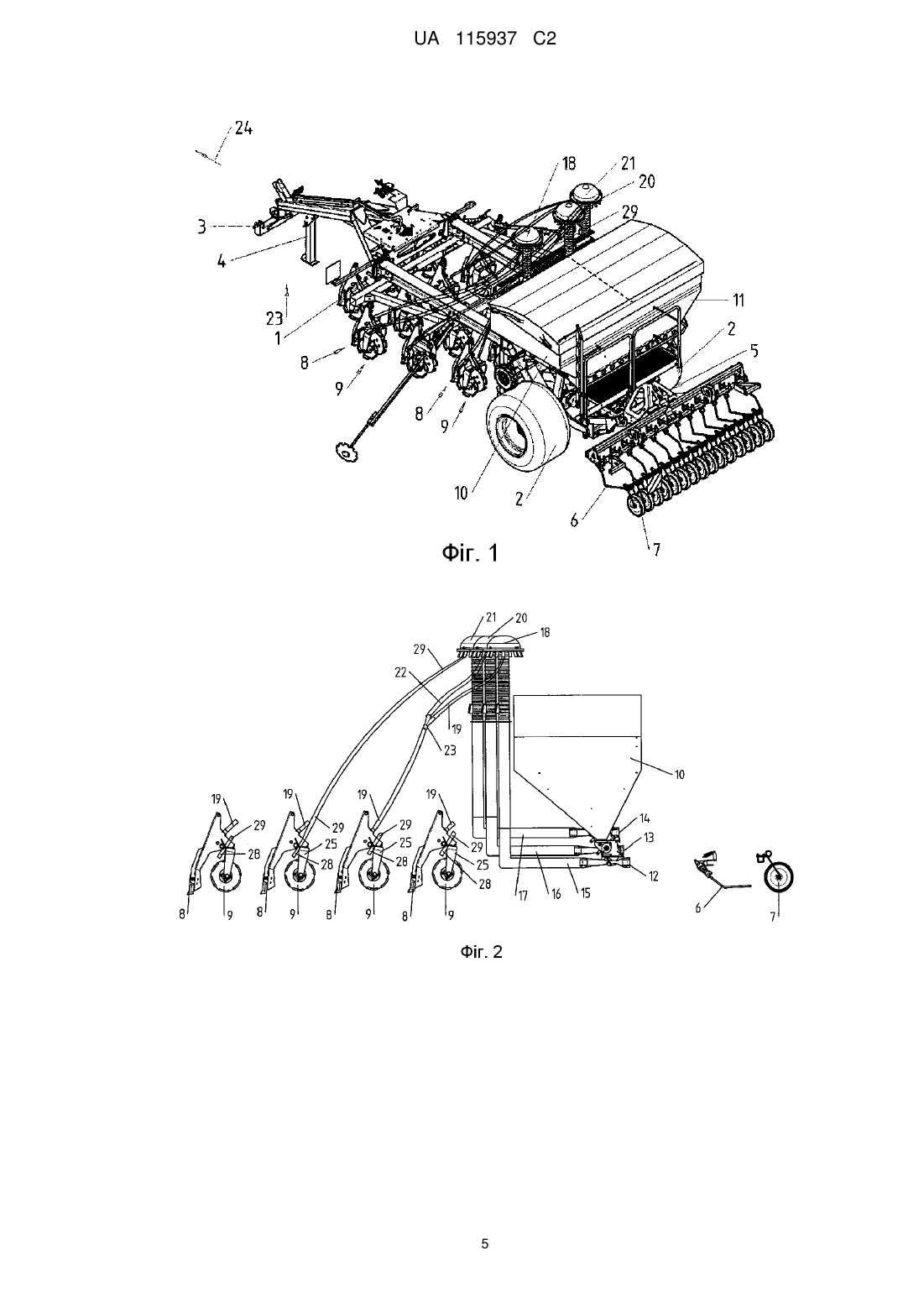

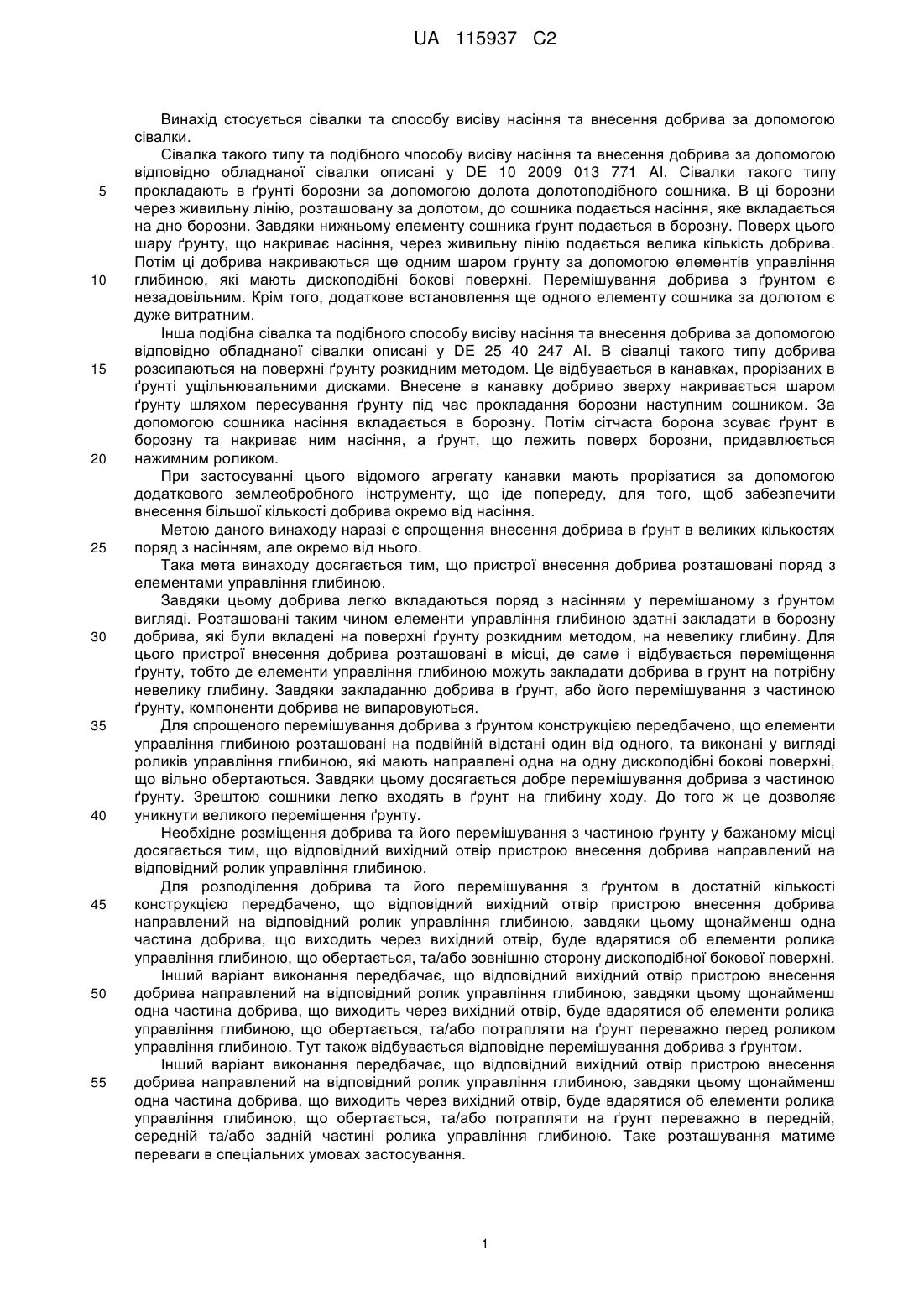

Реферат: Сівалка, зокрема сівалка для прямого посіву з рамою, яка опирається на ґрунт ходовими колесами, бункерами для насіння та добрива та сошниками, до яких через дозуючі органи в регульованих кількостях підводиться насіння та добрива, що знаходяться у бункерах, при цьому сошники для висіву насіння мають встановлені за ними елементи управління глибиною, сошники розташовані в декількох поперечних рядах один за одним на відстані один від одного поперек напрямку руху, позаду сошників встановлені щонайменш в одному поперечному ряді пристрої внесення добрива; елементи управління глибиною розташовані на подвійній відстані один від одного, вони виконані у вигляді роликів управління глибиною, які мають направлені одна на одну дископодібні бокові поверхні, що вільно обертаються. Для спрощення внесення в ґрунт добрива у великих кількостях поряд, проте окремо від посівного матеріалу винахід пропонує передбачити розташування пристроїв внесення добрива поряд з елементами управління глибиною. UA 115937 C2 (12) UA 115937 C2 UA 115937 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід стосується сівалки та способу висіву насіння та внесення добрива за допомогою сівалки. Сівалка такого типу та подібного чпособу висіву насіння та внесення добрива за допомогою відповідно обладнаної сівалки описані у DE 10 2009 013 771 AI. Сівалки такого типу прокладають в ґрунті борозни за допомогою долота долотоподібного сошника. В ці борозни через живильну лінію, розташовану за долотом, до сошника подається насіння, яке вкладається на дно борозни. Завдяки нижньому елементу сошника ґрунт подається в борозну. Поверх цього шару ґрунту, що накриває насіння, через живильну лінію подається велика кількість добрива. Потім ці добрива накриваються ще одним шаром ґрунту за допомогою елементів управління глибиною, які мають дископодібні бокові поверхні. Перемішування добрива з ґрунтом є незадовільним. Крім того, додаткове встановлення ще одного елементу сошника за долотом є дуже витратним. Інша подібна сівалка та подібного способу висіву насіння та внесення добрива за допомогою відповідно обладнаної сівалки описані у DE 25 40 247 AI. В сівалці такого типу добрива розсипаються на поверхні ґрунту розкидним методом. Це відбувається в канавках, прорізаних в ґрунті ущільнювальними дисками. Внесене в канавку добриво зверху накривається шаром ґрунту шляхом пересування ґрунту під час прокладання борозни наступним сошником. За допомогою сошника насіння вкладається в борозну. Потім сітчаста борона зсуває ґрунт в борозну та накриває ним насіння, а ґрунт, що лежить поверх борозни, придавлюється нажимним роликом. При застосуванні цього відомого агрегату канавки мають прорізатися за допомогою додаткового землеобробного інструменту, що іде попереду, для того, щоб забезпечити внесення більшої кількості добрива окремо від насіння. Метою даного винаходу наразі є спрощення внесення добрива в ґрунт в великих кількостях поряд з насінням, але окремо від нього. Така мета винаходу досягається тим, що пристрої внесення добрива розташовані поряд з елементами управління глибиною. Завдяки цьому добрива легко вкладаються поряд з насінням у перемішаному з ґрунтом вигляді. Розташовані таким чином елементи управління глибиною здатні закладати в борозну добрива, які були вкладені на поверхні ґрунту розкидним методом, на невелику глибину. Для цього пристрої внесення добрива розташовані в місці, де саме і відбувається переміщення ґрунту, тобто де елементи управління глибиною можуть закладати добрива в ґрунт на потрібну невелику глибину. Завдяки закладанню добрива в ґрунт, або його перемішування з частиною ґрунту, компоненти добрива не випаровуються. Для спрощеного перемішування добрива з ґрунтом конструкцією передбачено, що елементи управління глибиною розташовані на подвійній відстані один від одного, та виконані у вигляді роликів управління глибиною, які мають направлені одна на одну дископодібні бокові поверхні, що вільно обертаються. Завдяки цьому досягається добре перемішування добрива з частиною ґрунту. Зрештою сошники легко входять в ґрунт на глибину ходу. До того ж це дозволяє уникнути великого переміщення ґрунту. Необхідне розміщення добрива та його перемішування з частиною ґрунту у бажаному місці досягається тим, що відповідний вихідний отвір пристрою внесення добрива направлений на відповідний ролик управління глибиною. Для розподілення добрива та його перемішування з ґрунтом в достатній кількості конструкцією передбачено, що відповідний вихідний отвір пристрою внесення добрива направлений на відповідний ролик управління глибиною, завдяки цьому щонайменш одна частина добрива, що виходить через вихідний отвір, буде вдарятися об елементи ролика управління глибиною, що обертається, та/або зовнішню сторону дископодібної бокової поверхні. Інший варіант виконання передбачає, що відповідний вихідний отвір пристрою внесення добрива направлений на відповідний ролик управління глибиною, завдяки цьому щонайменш одна частина добрива, що виходить через вихідний отвір, буде вдарятися об елементи ролика управління глибиною, що обертається, та/або потрапляти на ґрунт переважно перед роликом управління глибиною. Тут також відбувається відповідне перемішування добрива з ґрунтом. Інший варіант виконання передбачає, що відповідний вихідний отвір пристрою внесення добрива направлений на відповідний ролик управління глибиною, завдяки цьому щонайменш одна частина добрива, що виходить через вихідний отвір, буде вдарятися об елементи ролика управління глибиною, що обертається, та/або потрапляти на ґрунт переважно в передній, середній та/або задній частині ролика управління глибиною. Таке розташування матиме переваги в спеціальних умовах застосування. 1 UA 115937 C2 5 10 15 20 25 30 35 40 45 50 55 60 Для оптимізації подачі добрива та для пристосування до відповідних умов застосування конструкцією передбачено, що вихідний отвір пристрою внесення добрива може переставлятися відносно ролика управління глибиною та встановлюватися в різних позиціях. Для зручного внесення несіння за способом прямого посіву конструкцією передбачено, що сошник виконаний у вигляді долотоподібного сошника з розрихляючими зуб'ями. Щоб мати змогу одночасно і висівати насіння, і вносити добрива за допомогою сошника, конструкцією передбачено, що на сошниках розташовані живильні лінії для насіння та добрива для їх одночасної подачі. Для спрощення подачі до сошників так званого стартового добрива та його вкладання в ґрунт конструкцією передбачено, що до сошників через живильні лінії подається посівний матеріал разом з добривом, що слугує стартовим добривом, для укладання на дно борозни, прокладеної сошником. Винахід передбачає спосіб висіву насіння та внесення добрива за допомогою описаної вище сівалки. Цей спосіб відрізняється тим, що добриво, що потрапляє через пристрої внесення добрива, розподіляється по поверхні ґрунту розкидним методом біля роликів управління глибиною. Вона дозволяє під час прокладання борозни зручно захопити з неї піднятий сошником ґрунт за допомогою дископодібних бокових поверхонь роликів управління глибиною, та принаймні частково відкинути у борозну для накривання вкладеного у неї посівного матеріалу та добрива (зокрема стартового добрива). Зручність розміщення добрива, вкладеного на поверхні ґрунту розкидним методом досягається тим, що змішування частини ґрунту з добривом, розкиданим на поверхні ґрунту, відбувається шляхом захоплення та відкидання частини ґрунту роликами управління глибиною. Зазначена вище зручність розміщення добрива, вкладеного на поверхні ґрунту розкидним методом, досягається також і тим, що змішування частини ґрунту з добривом, розкиданим на поверхні ґрунту, відбувається за допомогою роликів управління глибиною. Подальші особливості винаходу відображені в описі прикладу виконання винаходу та на кресленнях, на яких представлено: Фіг. 1 сівалку, виконану у вигляді сівалки прямого посіву, принципова схема та вид у перспективі, Фіг.2 сівалку, виконану у вигляді сівалки прямого посіву, принципова схема, частковий вид та вид збоку, Фіг.З сівалку, виконану у вигляді сівалки прямого посіву, принципова схема, частковий вид та вид зверху, Фіг.4 спосіб внесення та закладання добрива, принципова схема та вид збоку сівалки, Фіг.5 спосіб внесення та закладання добрива, принципова схема та вид зверху сівалки, як зображено на Фігурі 4, Фіг. 6 інший спосіб внесення та закладання добрива, принципова схема та вид збоку сівалки, Фіг.7 представлено спосіб внесення та закладання добрива, принципова схема та вид зверху сівалки, як зображено на Фігурі 6, Фіг. 8 інший спосіб внесення та закладання добрива, принципова схема та вид збоку сівалки, Фіг.9 спосіб внесення та закладання добрива, принципова схема та вид зверху сівалки, як зображено на Фігурі 8, Фіг. 10 розташування пристрою внесення добрива відносно дископодібної бокової поверхні ролика управління глибиною, Фіг. 11 інший спосіб внесення та закладання добрива, принципова схема та вид збоку сівалки зрозташуванням пристрою внесення добрива відносно ролика управління глибиною, як зображено на Фігурі 10 та Фіг. 12 спосіб внесення та закладання добрива, принципова схема та вид зверху сівалки, як зображено на Фігурі. Сівалка для застосування при прямому та мульчовому посіві має довгасту несучу раму 1, яка опирається на ґрунт ходовими колесами 2. Несуча рама 1 має попереду тягово-зчіпний пристрій 3 для під'єднання триточкового начіпного пристрою трактора. На зчіпному пристрої 3 можуть бути розташовані підйомні опори 4, що регулюються по висоті. Позаду несучої рами 1 розташований зчіпний пристрій 5, якій піднімається та опускається за допомогою гідравлічного пристрою для під'єднання робочих органів, наприклад, сітчастої борони 6 та прижимних роликів 7. Перед ходовими колесами 2 на несучій рамі 1 за допомогою несучих елементів встановлений долотоподібний сошник 8 з роликами 9, які заглиблюють долотоподібний сошник 8 в ґрунт. На несучій рамі 1 встановлений бункер 10 для насіння та мінімум один бункер 11 для добрива. До бункера 10 для насіння під'єднаний дозуючий пристрій 12, а до бункера 11 для добрива під'єднані два дозуючи пристрої 13 та 14. Дозуючи пристрої 12, 13 та 14 регульованим шляхом, 2 UA 115937 C2 5 10 15 20 25 30 35 40 45 50 55 60 відомим, та не потребуючим більш детального опису способом, дозовано подають по шлюзам насіння та добрива, захоплене повітряним потоком, у нагнітальні трубопроводи 15, 16 та 17. Через трубопровід 15 насіння, що знаходиться в бункері 10, подається до сошників 8, а через розподільну головку 18 до живильної лінії 19. Через трубопроводи 16 та 17 добрива, що знаходяться у бункері 11, подаються до розподільних головок 20 та 21. Від розподільної головки 20 живильні лінії для добрива 22 та розподільник 23, розташований у живильній лінії для насіння 19, ведуть до окремих сошників 8. Через ці живильні лінії 19 до окремих сошників 8 подається так зване стартове добриво та вкладається разом з насінням у борозни, прокладені сошниками 8. Кожен долотоподібний сошник 8 оснащений відомим способом двома роликами управління глибиною 9, які розташовані під кутом V-подібно в напрямку руху 24. Обидва ролика 9 закріплені на сошнику 8 за допомогою фіксатора 25, розташованого між роликами 9. Ролики 9 встановлені під кутом в напрямку руху 24 так, що, якщо дивитися зверху, середня лінія роликів 9 та пряма, яка проходить у напрямку руху 24, утворюють кут між 5° та 10° (переважно 8°). Ролики 9 розташовані відомим способом у відкритому зверху V-подібному положенні. Ролики 9, під'єднані до сошника 8, встановлені на такий відстані один від одного, що відстань позаду в напрямку руху 24 дорівнює ширині сошника 8. Ролики 9 мають кріпильну шайбу 26, виконану у вигляді кільцевої шайби. На вільному зовнішньому обертальному краю кільцевої гладкої пласкої кріпильної шайби 26 розташовані опорні чи притискні стрижні 27, що виступають у поперечному напрямку. Опорні та притискні стрижні 27 мають круглу, або U-подібну форму. Стрижнеподібні притискні елементи 27 розташовані на зовнішній поперечній стороні кільцевої шайби 26 на певній відстані один від одного у поздовжньому напрямку. Опорні та притискні елементи 27 мають круглий поперечний переріз. Зовнішній виступ опорних та/або притискних елементів та поверхня кріпильної шайби утворюють кут 90° так, що виступ відповідного опорного та/або притискного елементу в найнижчому положенні відповідного опорного та/або притискного елементу має горизонтальне положення. За сошниками 8 поряд з роликами управління глибиною 9 розташовані пристрої внесення добрива 28, які застосовуються для внесення добрива на поверхні ґрунту розкидним методом. Добриво, що знаходиться у бункері для добрива 11, від розподільної головки 21 через живильні лінії 29 регульованим шляхом подається до пристроїв внесення добрива 28. Змішування ґрунту з добривом, розсипаним на поверхні ґрунту, відбувається шляхом захоплення та. відкидання частини ґрунту роликами управління глибиною 9. Розкидане по поверхні 30 ґрунту добриво 31 за допомогою роликів управління глибиною 9. На прикладі виконання та на Фіг. 4 та 5 вихідний отвір 32 живильної лінії 29 направлений на передню частину ролику управління глибиною 9. Принцип роботи сівалки: Добриво 31, підведене через пристрої внесення добрива 28, які розташовані на рамі 1 сівалки поряд з сошниками 8, розподіляється розкидним методом під сошниками 8 біля роликів управління глибиною 9 по поверхні ґрунту 30. Розподілене по поверхні ґрунту добриво 31 за допомогою роликів управління глибиною частково змішується з верхнім шаром ґрунту. Це відбувається під час прокладання борозни, коли сошник 8 відкидає ґрунт з неї, а дископодібні бокові поверхні 26 роликів управління глибиною 9 підхоплюють його та принаймні частково закидають у борозну для закривання насіння 33 та добрива 21, закладених у неї. Змішування ґрунту з добривом 31, розсипаним на його поверхні 30, відбувається шляхом його захоплення та відкидання роликами управління глибиною 9. Змішування ґрунту з добривом 28, розсипаним на його поверхні 31, відбувається головним чином за допомогою роликів управління глибиною 9. Варіант виконання за Фіг. 6 та 7 відрізняється від попередніх Фіг. 4 та 5 тим, що відповідний вихідний отвір 32 пристрою внесення добрива 28 направлений на відповідний ролик управління глибиною 9 так, що щонайменш одна частина добрива, що виходить через вихідний отвір, вдаряється об елементи ролика управління глибиною, що обертається, та/або потрапляє на ґрунт переважно в передній, середній частині ролика управління глибиною 9. Варіант виконання за Фіг. 8 та 9 відрізняється від попередніх Фіг. 4 та 5 тим, що відповідний вихідний отвір 32 пристрою внесення добрива 28 направлений на відповідний ролик управління глибиною 9 так, що щонайменш одна частина добрива, що виходить через вихідний отвір, вдаряється об елементи ролика управління глибиною, що обертається, та/або потрапляє на ґрунт переважно в задній частині ролика управління глибиною 9. Варіант виконання за Фіг. 10-12 відрізняється від попередніх Фіг. 4 та 5 тим, що відповідний вихідний отвір 32 пристрою внесення добрива 28 встановлені під нахилом відносно дископодібної зовнішньої бокової поверхні відповідного ролика управління глибиною 9, як це 3 UA 115937 C2 5 показано на Фіг. 10. Таким чином щонайменш одна частина добрива, що виходить через вихідний отвір, потрапляє на ґрунт від елементів, що обертаються, та буде відповідно розподілена. Слід зазначити, що вихідний отвір 32 пристрою внесення добрива 28 може переставлятися відносно ролика управління глибиною 9 та встановлюватися в різних позиціях. ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 45 1. Сівалка, зокрема сівалка для прямого посіву, що містить раму, яка опирається на ґрунт ходовими колесами, бункери для насіння та добрива та сошники, до яких через дозуючі органи в регульованих кількостях підводиться насіння та добрива, що знаходяться у бункерах, при цьому сошники для висіву насіння мають встановлені за ними елементи управління глибиною, сошники розташовані в декількох поперечних рядах один за одним та на відстані один від одного поперек напрямку руху, позаду сошників встановлені щонайменш в одному поперечному ряді пристрої внесення добрива; елементи управління глибиною розташовані на подвійній відстані один від одного, вони виконані у вигляді роликів управління глибиною, які мають направлені одна на одну дископодібні бокові поверхні, що вільно обертаються; пристрої внесення добрива (28) розташовані поряд з елементами управління глибиною (9), яка відрізняється тим, що відповідний вихідний отвір (32) пристрою внесення добрива (28) направлений на відповідний ролик управління глибиною (9). 2. Сівалка за п. 1, яка відрізняється тим, що щонайменш одна частина добрива (31), що виходить через вихідний отвір (32) вдаряється об елементи (26, 27) ролика управління глибиною, що обертається (9), та/або зовнішню сторону дископодібної бокової поверхні (26). 3. Сівалка за п. 1, яка відрізняється тим, що щонайменш одна частина добрива (31), що виходить через вихідний отвір (32), вдаряється об елементи ролика управління глибиною, що обертається (9), та/або потрапляє на ґрунт переважно перед роликом управління глибиною (9). 4. Сівалка за п. 1, яка відрізняється тим, що щонайменш одна частина добрива (31), що виходить через вихідний отвір (32), вдаряється об елементи ролика управління глибиною, що обертається (9), та/або потрапляє на ґрунт переважно в передній, середній та/або задній частині ролика управління глибиною (9). 5. Сівалка за щонайменш одним з попередніх пунктів, яка відрізняється тим, що вихідний отвір (32) пристрою внесення добрива (28) може переставлятися відносно ролика управління глибиною (9) та встановлюватися в різних позиціях. 6. Сівалка за щонайменш одним з попередніх пунктів, яка відрізняється тим, що на сошниках (8) розташовані живильні лінії (19) для одночасної подачі насіння та добрива. 7. Сівалка за щонайменш одним з попередніх пунктів, яка відрізняється тим, що сошник (8) виконаний у вигляді долотоподібного сошника з розрихляючими зуб'ями. 8. Сівалка за щонайменш одним з попередніх пунктів, яка відрізняється тим, що до сошників (8) через живильні лінії (19) подається посівний матеріал разом з добривом, що слугує стартовим добривом, для укладання на дно борозни, прокладеної сошником. 9. Спосіб висіву насіння та внесення добрива за допомогою сівалки за одним або кількома попередніми пунктами, який відрізняється тим, що пристрої внесення добрива (28) розподіляють внесене розкидним методом добриво по поверхні ґрунту біля роликів управління глибиною (9). 10. Спосіб за п. 9, який відрізняється тим, що змішування частини ґрунту з добривом, розсипаним на поверхні ґрунту, відбувається шляхом захоплення та відкидання частини ґрунту роликами управління глибиною (9). 11. Спосіб за п. 9, який відрізняється тим, що змішування частини ґрунту з добривом, розсипаним на поверхні ґрунту, відбувається за допомогою роликів управління глибиною (9). 4 UA 115937 C2 5 UA 115937 C2 6 UA 115937 C2 7 UA 115937 C2 Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
