Пристрій для контролю присутності персоналу

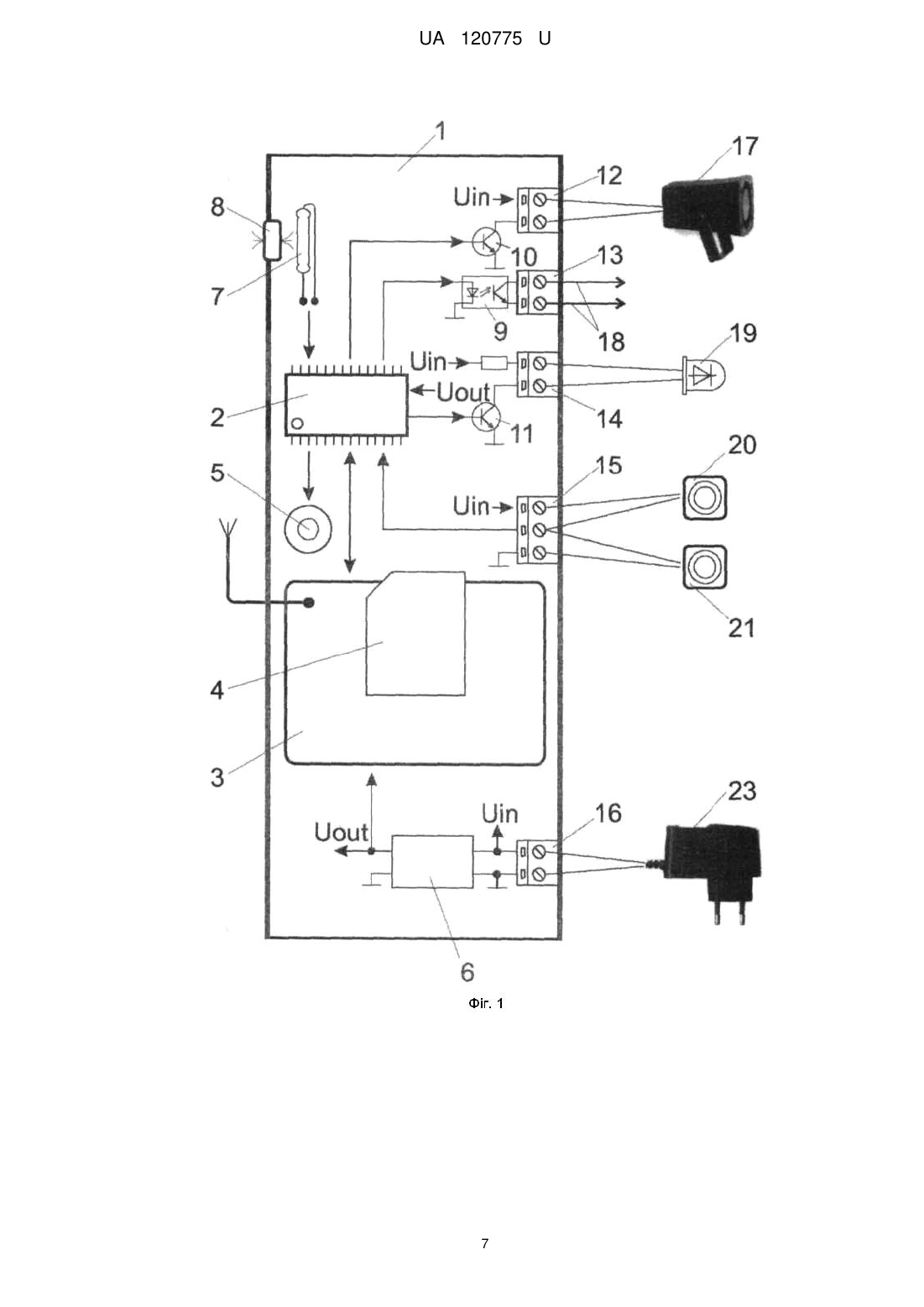

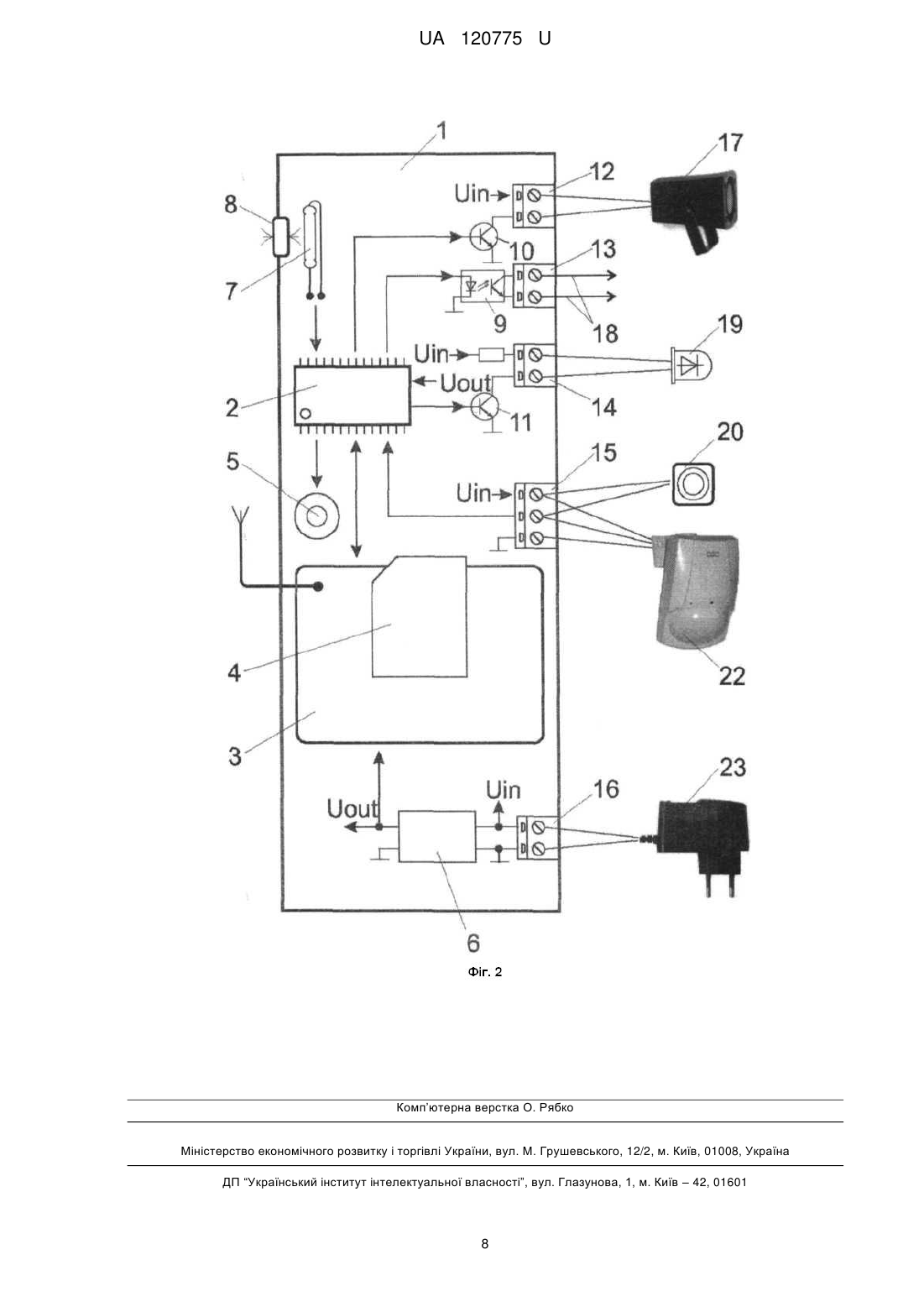

Реферат: Пристрій для контролю присутності персоналу містить контрольну панель, на якій змонтовані мікроконтролер з енергонезалежною пам'яттю, звуковий оповіщувач, електроз'єднувальні елементи для з'єднання контрольної панелі із зовнішніми пристроями, виконавче реле, що утворює з відповідними електроз'єднувальними елементами релейний вихід для підключення шлейфа сигналізації від зовнішнього приладу приймально-контрольного охоронного, при цьому пристрій для контролю присутності персоналу також містить GSM модуль з SIM-картою мобільного оператора, пристрій для формування персоналом відміток про свою присутність, світловий оповіщувач, зовнішні резервоване джерело живлення і додатковий звуковий оповіщувач. Він виконаний з можливістю дистанційного програмування та дистанційним керуванням від мобільного телефону адміністратора і містить кнопку тривоги, яка з'єднана з мікропроцесором через відповідні електроз'єднувальні елементи на контрольній панелі. UA 120775 U (54) ПРИСТРІЙ ДЛЯ КОНТРОЛЮ ПРИСУТНОСТІ ПЕРСОНАЛУ UA 120775 U UA 120775 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до контрольних пристроїв, а саме до засобів реєстрації, індикації або записи часу подій або минулого інтервалу часу і призначена для контролю перебування персоналу на робочому місці або місцевості, наприклад сторожів, охоронців тощо. Відомий пристрій для контролю персоналу поста охорони УКП "АЛАРМ", який призначений для забезпечення відміток персоналу поста охорони в задані інтервали часу відповідно до графіка перебування персоналу на посту (див. УСТРОЙСТВО КОНТРОЛЯ ПЕРСОНАЛА ПОСТА ОХРАНЫ УКП "АЛАРМ". Руководство по эксплуатации АКБС.468351.017 РЭ, Минск, 2016; та web-site: http://alarm.by/katalog-produkcii/aksessuary/ustrojstvo-ukp/). Відомий пристрій для контролю персоналу УКП "АЛАРМ" (надалі - УКП "АЛАРМ") містить контрольну панель, на якій змонтовані мікроконтролер з енергонезалежною пам'яттю, звуковий оповіщувач, електроз'єднувальні елементи для з'єднання контрольної панелі із зовнішніми пристроями, виконавче реле, яке разом з відповідними електроз'єднувальними елементами утворює релейний вихід для підключення шлейфа сигналізації від зовнішнього приладу приймально-контрольного охоронного. Крім того УКП "АЛАРМ" містить зовнішні пристрої: зовнішній GSM модуль з SIM-картою мобільного оператора, пристрій для формування персоналом відміток про свою присутність, світловий оповіщувач, зовнішні резервоване джерело живлення, додатковий звуковий оповіщувач. УКП "АЛАРМ" виконаний програмованим за допомогою спеціального пульта ПВ2 "Аларм" АКБС.425728.002, який підключають до відповідного електричного роз'єму для введення кодів ключів доступу і програмування робочих параметрів УКП "Аларм". Алгоритм роботи УКП "Аларм" закладений в енергонезалежну пам'ять мікроконтролера при його заводському програмуванні. Пристрій для формування персоналом відміток про свою присутність утворений ключем доступу. Під час роботи УКП "АЛАРМ" світловий і звуковий оповіщувачі надсилають персоналу сповіщення у наперед задані для здійснення відміток проміжки часу відповідно із запрограмованим графіком, які запрошують персонал зробити відмітку про свою присутність. Після чого персонал повинен зробити відмітку за допомогою пристрою для формування персоналом відміток про свою присутність. У разі своєчасно зробленої персоналом відмітки пристрій вимикає світловий і звуковий оповіщувач і чекає наступний запрограмований проміжок часу, призначений для здійснення персоналом відмітки про свою присутність. Якщо персонал не встигає зробити відмітку про свою присутність у визначений проміжок часу, спрацьовує виконавче реле і з пристрою через шлейф сигналізації надходить сигнал через зовнішній прилад приймально-контрольний охоронний на пульт централізованого нагляду, що свідчить про відсутність персоналу на контрольованому об'єкті в належний час. Недоліком УКП "АЛАРМ" є незручність програмування приладу, так як для задавання або зміни параметрів режиму роботи приладу потрібен спеціальний пульт, який необхідно безпосередньо приєднувати до пристрою для його програмування. Спеціальний пульт, що використовується для програмування відомого пристрою, не дає змоги адміністратору дистанційно програмувати пристрій, а також дистанційно керувати ним. Крім того, сформовані відомим пристроєм сигнали при відсутності відмітки персоналу після закінчення контрольованого інтервалу часу передаються лише через дротовий канал зв'язку, що з'єднаний з пультом централізованого нагляду. УКП "АЛАРМ" не передбачає можливості дистанційного включення/виключення перевірок присутності персоналу, та додаткових позапланових перевірок присутності персоналу. Під час роботи персонал не може використовувати відомий пристрій для надсилання сигналу тривоги в будь-який час в небезпечних ситуаціях, або у разі потреби швидкої медичної допомоги, тощо. Крім того, використання зовнішнього GSM модуля та спеціального пульта для програмування збільшують собівартість відомого пристрою. Усе це обмежує функціональні і експлуатаційні можливості пристрою для контролю персоналу та не дозволяє знизити його собівартість. Пристрій для контролю персоналу поста охорони УКП "АЛАРМ" вибраний за найближчий аналог корисної моделі, що заявляється. Спільними суттєвими ознаками найближчого аналога і корисної моделі, що заявляється, є наступна сукупність ознак "Пристрій для контролю присутності персоналу, що містить контрольну панель, на якій змонтовані мікроконтролер з енергонезалежною пам'яттю, звуковий оповіщувач, електроз'єднувальні елементи для з'єднання контрольної панелі із зовнішніми пристроями, виконавче реле, що утворює з відповідними електроз'єднувальними елементами релейний вихід для підключення шлейфа сигналізації від зовнішнього приладу приймальноконтрольного охоронного, при цьому пристрій для контролю персоналу також містить GSM 1 UA 120775 U 5 10 15 20 25 30 35 40 45 50 55 модуль з SIM-картою мобільного оператора, пристрій для формування персоналом відміток про свою присутність, світловий оповіщувач, зовнішні резервоване джерело живлення, додатковий звуковий оповіщувач". Задачею даної корисної моделі є розширення функціональних і експлуатаційних можливостей пристрою контролю присутності персоналу та зменшення собівартості цього пристрою. Поставлена задача вирішується за допомогою пристрою для контролю присутності персоналу, що містить контрольну панель, на якій змонтовані мікроконтролер з енергонезалежною пам'яттю, звуковий оповіщувач, електроз'єднувальні елементи для з'єднання контрольної панелі із зовнішніми пристроями, виконавче реле, що утворює з відповідними електроз'єднувальними елементами релейний вихід для підключення шлейфа сигналізації від зовнішнього приладу приймально-контрольного охоронного, при цьому пристрій для контролю персоналу також містить GSM модуль з SIM-картою мобільного оператора, пристрій для формування персоналом відміток про свою присутність, світловий оповіщувач, зовнішні резервоване джерело живлення і додатковий звуковий оповіщувач, в якому згідно з корисною моделлю пристрій для контролю персоналу виконаний дистанційно програмованим та дистанційно керованим від мобільного телефону адміністратора і містить кнопку тривоги, яка з'єднана з мікропроцесором через відповідні електроз'єднувальні елементи на контрольній панелі. Завдяки використанню зазначеної сукупності суттєвих ознак, запропонований пристрій для контрою присутності персоналу дозволяє здійснювати зовнішній зв'язок пристрою через два незалежних канали, один з яких забезпечує з'єднання запропонованого пристрою через шлейф сигналізації від зовнішнього приладу приймально-контрольного охоронного і через останній - з пультом централізованого нагляду, а другий через внутрішній GSM модуль пристрою - з мобільним телефоном адміністратора, що дозволяє адміністратору дистанційно програмувати робочі параметри пристрою і керувати ним здалеку, не витрачаючи на це багато часу. Наявність кнопки тривоги дозволяє персоналу в разі потреби (в небезпечних ситуаціях або потреби швидкої медичної допомоги) надсилати сигнал тривоги за допомогою запропонованого пристрою адміністратору або на пульт централізованого нагляду. Виконання запропонованого приладу дистанційно програмованим від мобільного телефону адміністратора значно зменшують собівартість запропонованого пристрою контролю присутності персоналу та спрощують роботу з ним, так як для програмування режиму роботи пристрою не треба використовувати спеціальний пульт, який треба підключати безпосередньо до пристрою. Для цього адміністратор може використовувати навіть свій мобільний телефон, яким він зазвичай користується. Виконання запропонованого приладу дистанційно керованим від мобільного телефону адміністратора дозволяє йому здійснювати оперативний вибір того чи іншого режиму роботи пристрою знаходячись на значному відстані від нього, отримувати у вигляді SMS-повідомлень затребувану адміністратором інформацію, та повідомлення про виконання (або неможливість виконання) надісланої адміністратором на ПКПП керуючої програми тощо. Отже у порівнянні з найближчим аналогом запропонований пристрій дозволяє розширити функціональні і експлуатаційні можливості пристрою контролю присутності персоналу та зменшити його собівартість. Пристрій для формування персоналом відміток про свою присутність може бути утворений герконом, який постачений керованим магнітом, встановленим з можливістю вільного переміщення персоналом. Таке виконання пристрою для формування персоналом відміток присутності є найбільш надійним в роботі конструктивним рішенням. Пристрій для контролю присутності персоналу може містити додатковий пристрій для формування персоналом відміток про свою присутність, який утворений кнопкою відмітки присутності. Таке виконання пристрою для формування персоналом відміток є простим конструктивним рішенням і дає можливість персоналу використовувати для формування відміток один з двох пристроїв для формування відміток, який в конкретний момент знаходиться ближче до персоналу. Це важливо коли об'єкт великий, або задані малі інтервали часу для відміток. Пристрій для контролю присутності персоналу може містити додатковий пристрій для формування персоналом відміток про свою присутність, який утворений інфрачервоним датчиком руху. 2 UA 120775 U 5 10 15 20 25 30 35 40 45 50 55 Таке виконання пристрою для формування персоналом відміток дозволяє персоналу спростити формування відмітки про свою присутність, здійснюючи її, наприклад, шляхом переміщення руки в зоні дії інфрачервоного датчика руху. Електроз'єднувальні елементи можуть бути виконані як клемні колодки, що закріплені на контрольній панелі. Таке виконання електроз'єднувальних елементів спрощує підключення до пристрою, що заявляється, зовнішніх пристроїв. GSM модуль пристрою для контролю присутності персоналу може бути виконаний внутрішнім і змонтований на контрольній панелі. Використання внутрішнього GSM модуля, змонтованого на друкованій платі, собівартість якого значно менше собівартості зовнішнього модуля, зменшує собівартість запропонованого пристрою контролю присутності персоналу а також підвищує надійність роботи пристрою для контролю присутності персоналу за рахунок відсутності електричних роз'ємних контактів, які використовують для підключення зовнішнього GSM модуля. Далі корисна модель, що заявляється, більш детально описана з посиланням на креслення, де на Фіг. 1 і Фіг. 2 показана функціональна схема запропонованого пристрою для контролю присутності персоналу. Пристрій для контролю присутності персоналу (надалі - ПКПП) (див. Фіг. 1) містить контрольну панель 1, на якій змонтовані мікроконтролер 2 з енергонезалежною пам'яттю, внутрішній GSM модуль 3 з SIM-картою 4 мобільного оператора, звуковий оповіщувач (вбудований бузер) 5, що з'єднаний з мікроконтролером 2, DC-DC перетворювач 6 напруги, геркон 7, що підключений до мікроконтролера 2 і постачений керованим магнітом 8, встановленим з можливістю вільного переміщення персоналом. Геркон 7 разом з магнітом 8 утворюють основний пристрій для формування персоналом відміток про свою присутність. Контрольна панель також містить виконавче реле 9 і транзисторні ключи 10 і 11, що з'єднані з мікроконтролером 2. На контрольній панелі 1 також змонтовані електроз'єднувальні елементи, які можуть бути утворені закріпленими на контрольній панелі клемними колодками 12, 13, 14, 15, 16, що призначені для з'єднання контрольної панелі із зовнішніми пристроями. Клемні колодки 12 разом з транзисторним ключем 10, що підключений до мікропроцесора 2, утворюють транзисторний вихід для додаткового звукового оповіщувача (наприклад, сирени) 17. Клемні колодки 13 разом з виконавчим реле 9, що підключено до мікропроцесора 2, утворюють релейний вихід для підключення шлейфа 18 сигналізації від зовнішнього приладу приймально-контрольного охоронного (який на фігурах креслень умовно не зображений). Клемні колодки 14 разом з транзисторним ключем 11, що підключений до мікропроцесора 2, утворюють транзисторний вихід для світлового оповіщувача 19. Світловий оповіщувач 19 може бути утворений світлодіодом. Клемні колодки 15, що підключені до мікроконтролера 2, утворюють входи для підключення кнопки тривоги 20 і додаткового пристрою для формування персоналом відміток про свою присутність, який може бути утворений кнопкою 21 відмітки присутності (див. Фіг. 1) або інфрачервоним датчиком 22 руху (див. Фіг. 2). Клемні колодки 16 утворюють вхід для з'єднання із зовнішнім резервованим джерелом 23 живлення і служать для підведення до контрольної панелі вхідної напруги Uin від джерела живлення. З'єднаний з клемними колодками 16 DC-DC перетворювач 6 напруги служить для перетворення вхідної напруги Uin у вихідну напругу Uout, що призначена для живлення мікропроцесора 2 і GSM модуля 3. Мікроконтролер 2 - це мікросхема, що призначена для керування електронними пристроями, що входять до складу пристрою контролю присутності персоналу і здійснення взаємодії між ними у відповідності із закладеною в мікроконтролер програмою під час заводського програмування. ПКПП виконаний дистанційно програмованим і дистанційно керованим від мобільного телефону адміністратора. Для цього мікроконтролер 2 запрограмований як на передачу через GSM модуль 3 SMSповідомлень від ПКПП на мобільний телефон адміністратора, так і на приймання програмних і керуючих команд, що надіслані через GSM модуль 3 з мобільного телефону адміністратора. Програмні команди - це SMS- і DTMF-команди, що призначені для програмування конкретних параметрів у кожному режимі роботи ПКПП. Ці команди служать, наприклад, для задавання меж інтервалів часу, періодичності контролю у цих інтервалах часу, час роботи тих чи інших підключених до ПКПП пристроїв тощо. 3 UA 120775 U 5 10 15 20 25 30 35 40 45 50 55 60 Керуючі команди - це SMS-команди, що призначені для запиту та отримання від ПКПП SMSповідомлень на мобільний телефон адміністратора інформації щодо поточного режиму роботи ПКПП та для вибору того чи іншого режиму роботи, наприклад, тимчасового заблокування і наступного розблокування ПКПП на виконання контрольної функції, що задана запрограмованим алгоритмом роботи ПКПП. Зокрема, мікроконтролер 2, а отже і контрольна панель 1, яка його містить, завдяки закладеній в мікроконтролер програмі виконані з можливістю реалізації наступних функцій, які також пояснюють функціональні можливості пристрою контролю присутності персоналу, що заявляється: - Запис (при активації приладу) і зберігання в енергонезалежній пам'яті мікроконтролера 2 щонайменше одного телефону адміністратора, з якого (і тільки з нього!) на пристрій для контролю присутності персоналу можуть надходити SMS- і DTMF-команди і на який (і тільки на нього!), в свою чергу, прилад буде відсилати SMS-повідомлення та дублюючі їх додзвони. - Обробка та виконання одержуваних через GSM модуль 3 від адміністратора команд (наприклад, що задають межі інтервалів часу, періодичності контролю у цих інтервалах часу, час роботи тих чи інших підключених до ПКПП пристроїв тощо) з обов'язковим відсиланням адміністратору звіту про виконання кожної такої команди (або про неможливість її виконання!). - Передачу адміністратору через GSM-модуль SMS-повідомлень з дублюванням найбільш важливих з них шляхом додзвону (додзвін практично гарантує негайне залучення уваги адміністратора до SMS-повідомлення, що надійшло на його телефон). - Включення/вимикання режиму контролю персоналу по внутрішньому таймеру мікроконтролера 2 або по DTMF-командах, що надсилаються на GSM модуль 3 з телефону адміністратора. - Безперервний контроль пристроїв (зовнішніх, або вбудованих в прилад), які забезпечують формування персоналом відміток про свою присутність за допомогою геркона 7, кнопки 21 або інфрачервоного датчика 22 руху з виявленням їх несанкціонованої роботи (наприклад, якщо кнопка позначки виявиться постійно натиснутій). - Реверс роботи цих пристроїв за SMS-командою адміністратора (наприклад, відмітка буде здійснюватися не наближенням магніту 8 до геркона 7, а віддаленням від нього). - Безперервний контроль тривожної кнопки, при натисканні на яку пріоритетно адміністратору відправляється тривожне SMS-повідомлення про необхідність надання термінової допомоги. - Два режими формування тривожного сповіщення при натисканні на тривожну кнопку: - таємного тривожного сповіщення (без включення сирени) при короткому натисканні на кнопку 20 тривоги; - "гучного" тривожного сповіщення (з включенням сирени 17 на заданий програмою час), якщо кнопка буде натиснута більше 4 секунд. - Управління роботою зовнішньої сирени 17 або звуковим оповіщувачем 5 і світловим оповіщувачем 19 з метою інформування персоналу про необхідність приступити до виконання контрольної позначки, а також про поточний стан приладу. - Управління релейним виходом приладу, призначеним для підключення виділеного цілодобового шлейфа сигналізації 18 приладу приймально-контрольного охоронного (останній на фігурах креслень умовно не показаний). - Задавання за SMS-командою, що надійшла з телефону адміністратора, в межах однієї календарної доби кількох інтервалів часу, що взаємно не перекриваються, в кожному з яких буде проводитися контроль присутності персоналу. - Задавання (SMS-командою з телефону адміністратора) періодичності /темпу виконання/ контрольних відміток (в тому числі різної в кожному з цих інтервалів часу). - Задавання (SMS-командою з телефону адміністратора) максимального часу очікування приладом підтвердження персоналом своєї присутності. - Можливість багаторазового запуску SMS- або DTMF-командою з мобільного телефону, адміністратора позачергового контролю присутності персоналу, як у раніше призначених тимчасових інтервалах, так і поза ними. - Формування (не менше одного разу на добу!) команд на відсилання GSM модулем 3 USSD-запитів оператору мобільного зв'язку про поточний час і автоматичне коригування часу внутрішнього таймера мікроконтролера 2 за відповідями на ці запити. - Формування (не менше одного разу на добу!) команд на відсилання GSM модулем 3 USSD-запитів оператору мобільного зв'язку про поточний стан рахунку з подальшим відсиланням адміністратору SMS-повідомлення, якщо залишок опустився нижче мінімально призначеного їм (SMS-командою) рівня. 4 UA 120775 U 5 10 15 20 25 30 35 40 45 50 55 60 - Візуальне дублювання світловим оповіщувачем 19 звукових позначок бузера 5, що запрошують персонал зробити відмітку про присутність згідно з програмно заданим графіком (що підвищує зручність користування приладом). - Формування команди на відсилання GSM-модулем 3 SMS-повідомлення адміністратору про час включення живлення приладу із зазначенням (у цьому ж повідомленні) часу останньої позначки персоналом своєї присутності на об'єкті. Такі SMS-повідомлення дозволять адміністратору виявляти несанкціоновані відключення живлення ПКПП. Нижче описана робота запропонованого пристрою. Перед початком використання ПКПП на конкретному об'єкті (робочому місці) здійснюють програмування параметрів режимів його роботи (межі інтервалів часу, періодичності контролю присутності персоналу у цих інтервалах часу, час роботи тих чи інших підключених до ПКПП пристроїв тощо) з урахуванням особливостей об'єкту шляхом надсилання на ПКПП з мобільного телефону адміністратора відповідних програмних SMS- та DTMF-команд, які через GSM модуль 3 надходять на мікроконтролер 2 ПКПП. Під час роботи запрограмованого таким чином ПКПП він працює у відповідності із заданими параметрами режимів його роботи, які зберігаються в енергонезалежній пам'яті мікроконтролера 2. При використанні ПКПП на конкретному об'єкті (робочому місці) на початку кожного запрограмованого інтервалу часу для здійснення відміток персоналу про його присутність спрацьовують звуковий оповіщувач 5 і світловий оповіщувач 19, які надсилають персоналу світловий і звуковий сигнали, сповіщаючи його про необхідність зробити відмітку про присутність. При цьому починається відлік запрограмованого для відмітки проміжку часу, протягом якого персонал повинен здійснити відмітку про свою присутність. Для формування відмітки персонал повинен скористатися одним із пристроїв 7, 21 або 22, що призначені для формування персоналом відміток про свою присутність. Тобто, для цього персоналу слід натиснути на кнопку 21 відмітки або ввімкнути геркон 7 за допомогою зовнішнього магніту 8 (Фіг. 1) або забезпечити спрацьовування інфрачервоного датчика руху 22 (Фіг. 2). При спрацьовуванні одного із зазначених пристроїв 7 або 21 або 22 формується сигнал відмітки, який надходить до мікроконтролера 2. Внаслідок чого вимикаються звуковий оповіщувач 5 і світловий оповіщувач 19 і ПКПП чекає наступної відмітки протягом запрограмованого інтервалу часу. Якщо в межах цього проміжку часу відмітка не буде зроблена, GSM модуль 3 надсилає за командою мікроконтролера 2 SMS-повідомлення на мобільний телефон адміністратора, яке повідомляє, що персоналу нема на місці у зазначений в SMS-повідомленні час. Якщо ПКПП підключений до шлейфу 18 сигналізації від зовнішнього приладу приймальноконтрольного охоронного, то при відсутності сформованої персоналом відмітки в межах контрольованого запрограмованого проміжку часу, ПКПП надсилає відповідний сигнал на пульт централізованого нагляду. Після чого світловий оповіщувач 19 почне тривожне миготіння до початку наступного запрограмованого інтервалу часу. Адміністратор може дистанційно перепрограмувати параметри режимів роботи ПКПП за допомогою свого мобільного телефону аналогічним чином, як це здійснюється при програмуванні параметрів цих режимів. Адміністратор може за допомогою свого мобільного телефону здійснювати додаткові перевірки персоналу як у призначених тимчасових інтервалах, так і поза ними. Для цього адміністратор надсилає зі свого мобільного телефону відповідну керуючу SMS- або DTMFкоманду. При цьому ПКПП сповіщає персонал про необхідність зробити відмітку шляхом включення звукового оповіщувача 5 і світлового оповіщувача 19. У випадку, коли перевірка персоналу на об'єкті (робочому місці) не потрібна з будь-яких обставин протягом тривалого часу, адміністратор може припинити її шляхом надсилання з його телефону відповідної керуючої SMS- або DTMF-команди на GSM модуль 3. А також аналогічним чином відновити контроль присутності персоналу. В небезпечних ситуаціях персонал може надсилати сигнал тривоги за допомогою запропонованого пристрою, як адміністратору, так і на пульт централізованого нагляду, шляхом натискання на кнопку тривоги 20. При цьому GSM модуль 3 ПКПП надсилає на мобільний телефон адміністратора SMS-повідомлення "потрібна термінова допомога" із зазначенням часу його відправлення. Одночасно від ПКПП через шлейф 18 сигналізації від зовнішнього приладу приймально-контрольного охоронного надсилається сигнал тривоги на пульт централізованого нагляду і вмикається зовнішній звуковий оповіщувач (сирена) 17, якщо кнопка буде натиснута більше 4 секунд. 5 UA 120775 U 5 10 15 Адміністратор може зі свого мобільного телефону отримати з ПКПП інформацію щодо поточного стану та запрограмованого режиму роботи ПКПП, тимчасово заблокувати ПКПП або розблокувати попередньо заблокований ПКПП на виконання контрольної функції, що задана запрограмованим алгоритмом роботи ПКПП, а також інформацію про залишок коштів на рахунку номера мобільного оператора GSM модуля 3. Для цього адміністратор надсилає зі свого мобільного телефону відповідну керуючу SMS-команду, після чого GSM модуль 3 ПКПП надсилає на мобільний телефон адміністратора SMS-повідомлення, яке містить затребувану адміністратором інформацію, або інформує адміністратора про виконання (або неможливість виконання) надісланої адміністратором на ПКПП керуючої команди. При використанні адміністратором декількох ПКПП, що виготовлені з використанням корисної моделі, що заявляється, він може здійснювати дистанційне програмування і керування цими ПКПП з одного мобільного телефону. Заявником був виготовлений дослідний зразок пристрою для контролю присутності персоналу у відповідності з корисною моделлю, що заявляється. Випробування дослідного зразка підтвердили розширені функціональні і експлуатаційні можливості запропонованого пристрою контролю присутності персоналу, а також зменшення його собівартості у порівнянні з найближчим аналогом. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 45 1. Пристрій для контролю присутності персоналу, що містить контрольну панель, на якій змонтовані мікроконтролер з енергонезалежною пам'яттю, звуковий оповіщувач, електроз'єднувальні елементи для з'єднання контрольної панелі із зовнішніми пристроями, виконавче реле, що утворює з відповідними електроз'єднувальними елементами релейний вихід для підключення шлейфа сигналізації від зовнішнього приладу приймально-контрольного охоронного, при цьому пристрій для контролю присутності персоналу також містить GSM модуль з SIM-картою мобільного оператора, пристрій для формування персоналом відміток про свою присутність, світловий оповіщувач, зовнішні резервоване джерело живлення і додатковий звуковий оповіщувач, який відрізняється тим, що він виконаний з можливістю дистанційного програмування та дистанційним керуванням від мобільного телефону адміністратора і містить кнопку тривоги, яка з'єднана з мікропроцесором через відповідні електроз'єднувальні елементи на контрольній панелі. 2. Пристрій за п. 1, який відрізняється тим, що пристрій для формування персоналом відміток про свою присутність виконаний герконом, який оснащений керованим магнітом, встановленим з можливістю вільного переміщення персоналом. 3. Пристрій за одним із пп. 1 або 2, який відрізняється тим, що він містить додатковий пристрій для формування персоналом відміток про свою присутність, який виконаний кнопкою відмітки присутності. 4. Пристрій за одним із пп. 1 або 2, який відрізняється тим, що він містить додатковий пристрій для формування персоналом відміток про свою присутність, який виконаний інфрачервоним датчиком руху. 5. Пристрій за одним із пп. 1-4, який відрізняється тим, що електроз'єднувальні елементи виконані як клемні колодки, що закріплені на контрольній панелі. 6. Пристрій за одним із пп. 1-5, якийвідрізняється тим, що GSM модуль виконаний внутрішнім і змонтований на контрольній панелі. 6 UA 120775 U 7 UA 120775 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
