Пристрій кріплення предметів до тіла користувача, наприклад людини, “sunni ray”

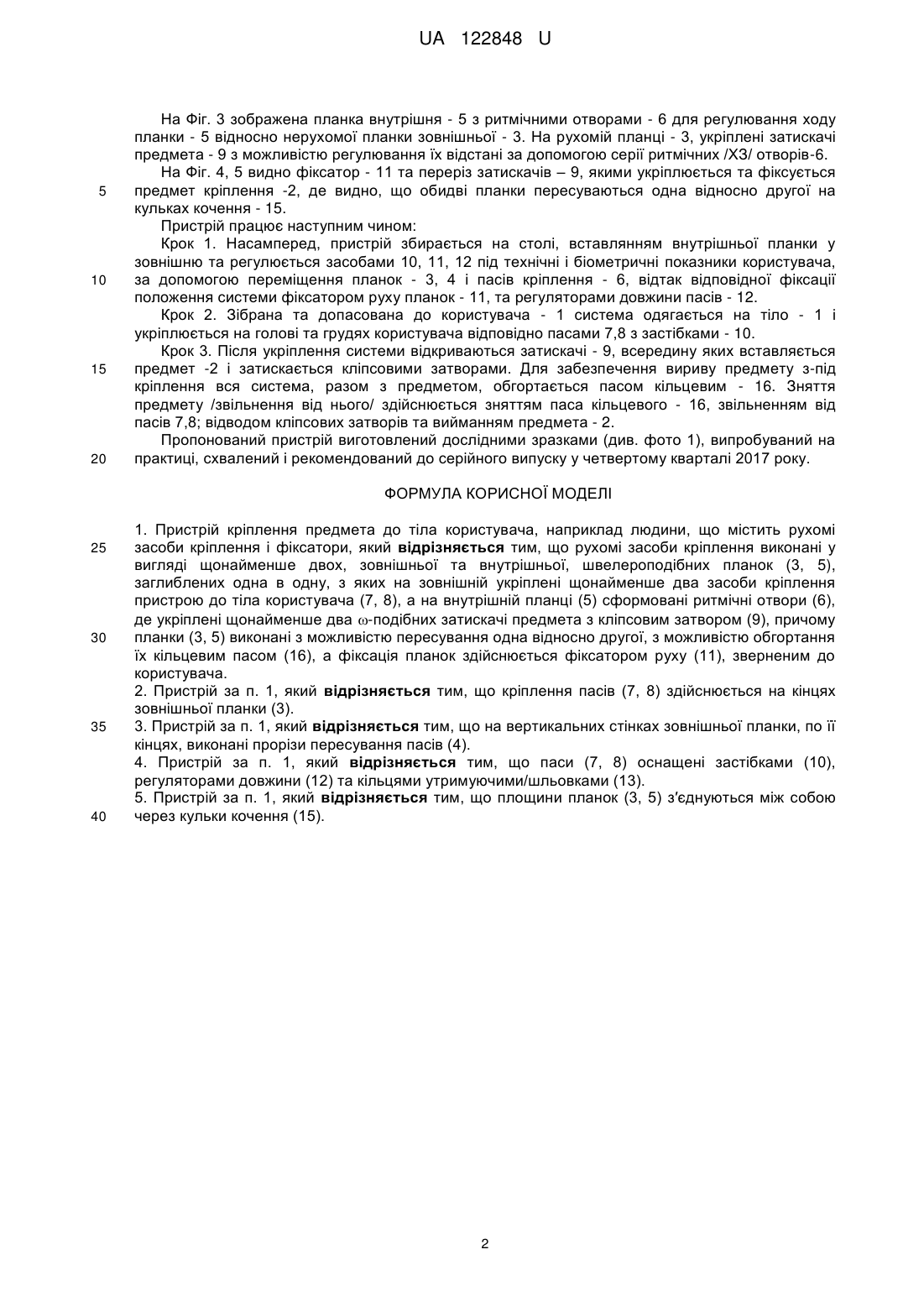

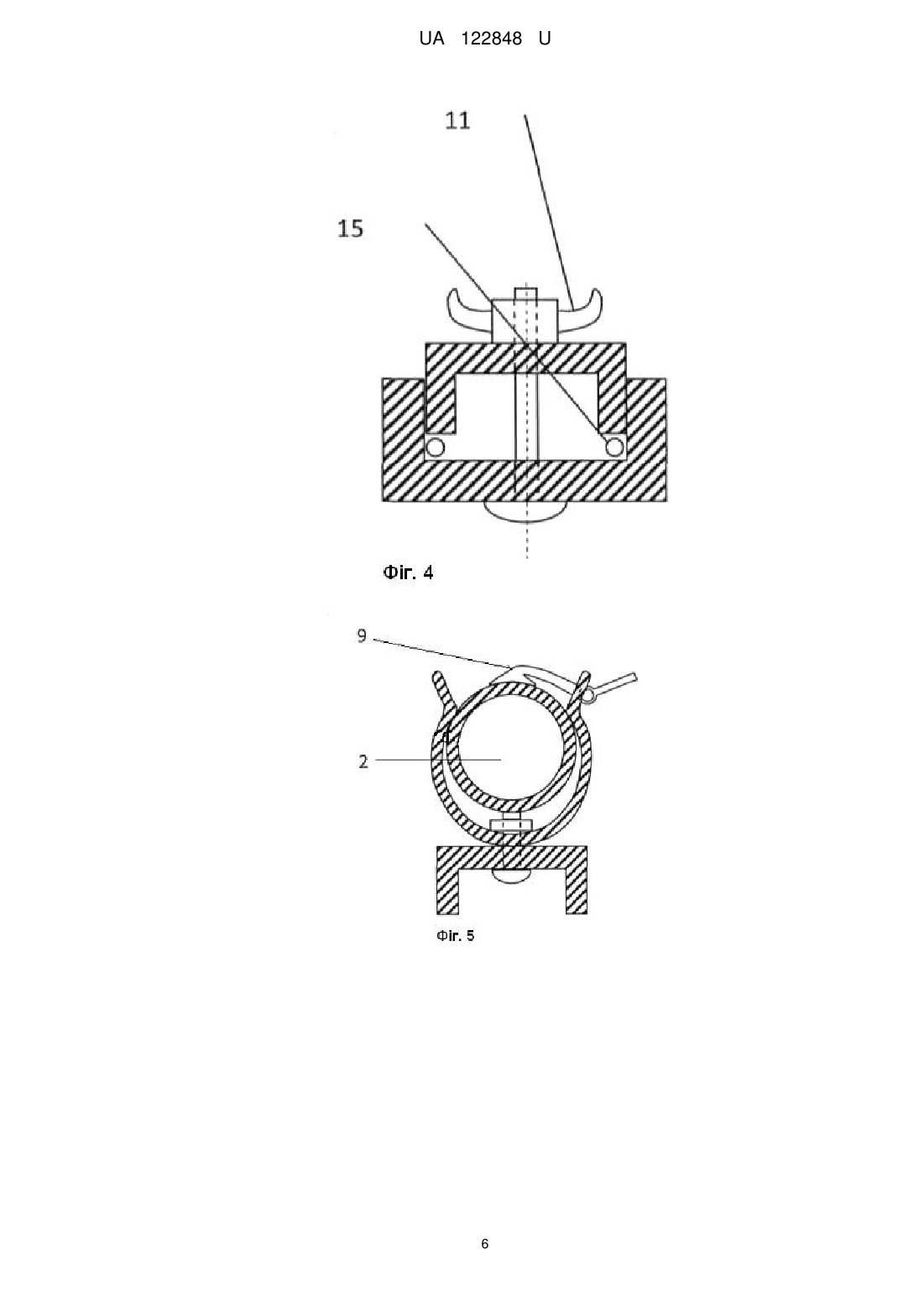

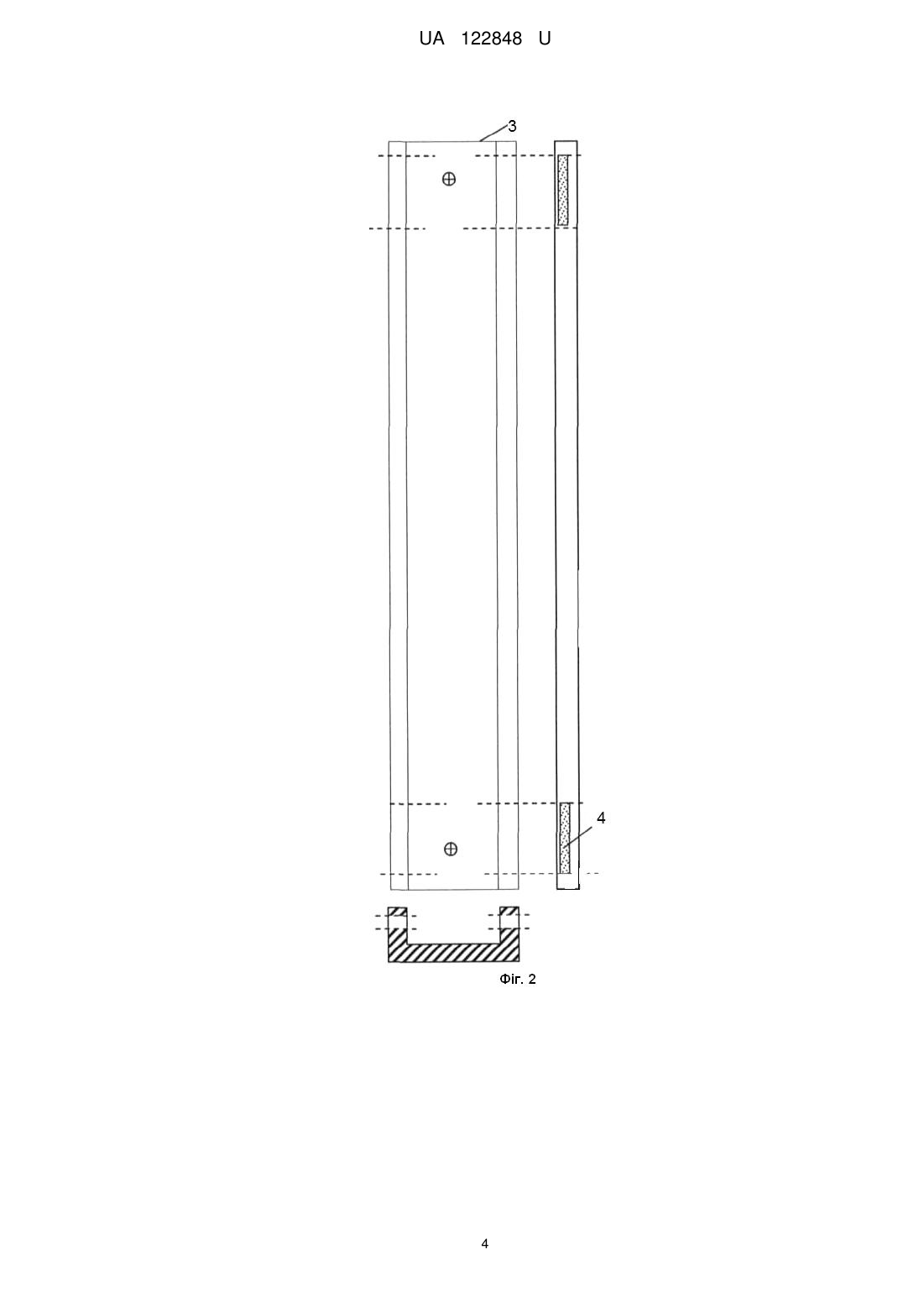

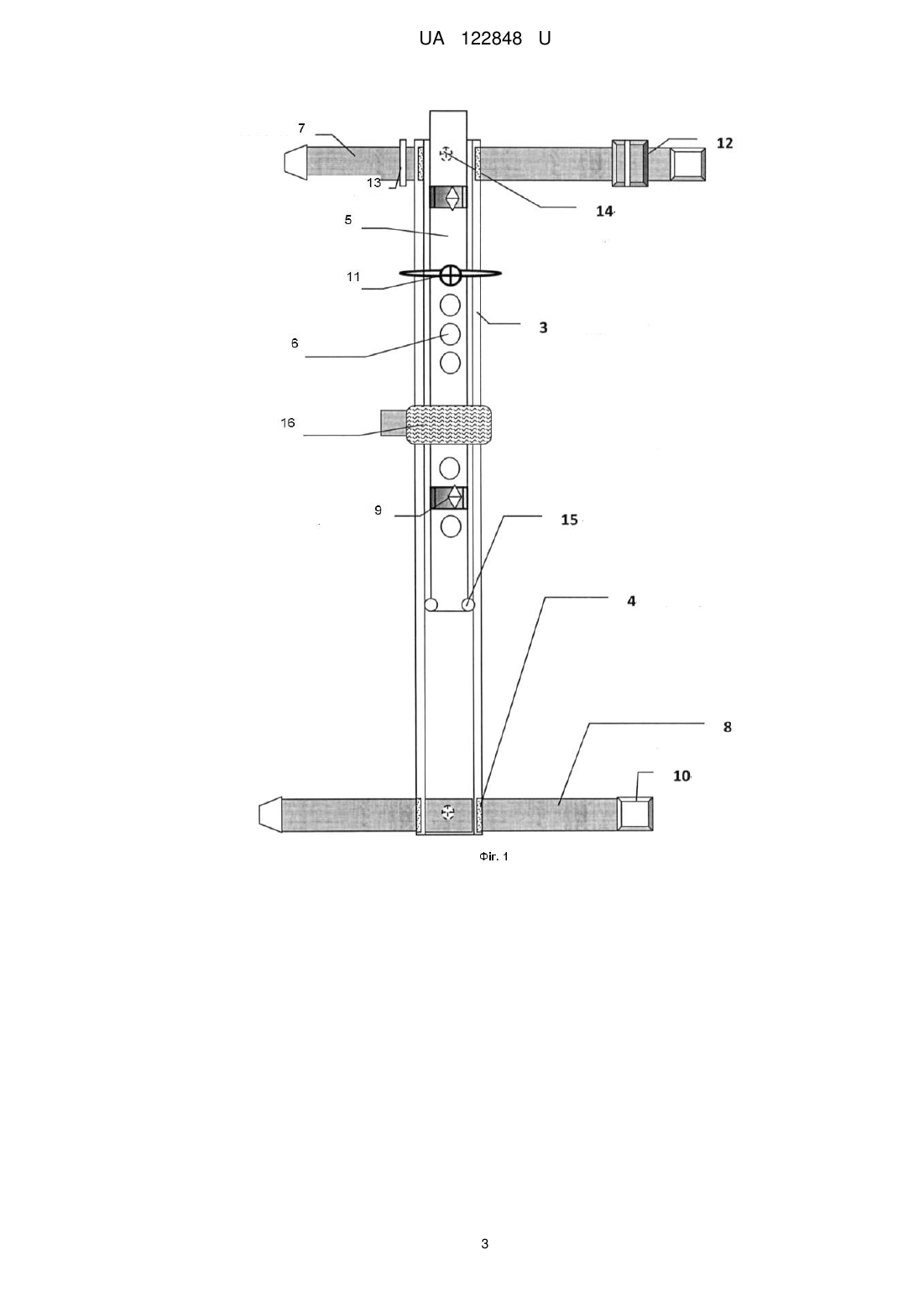

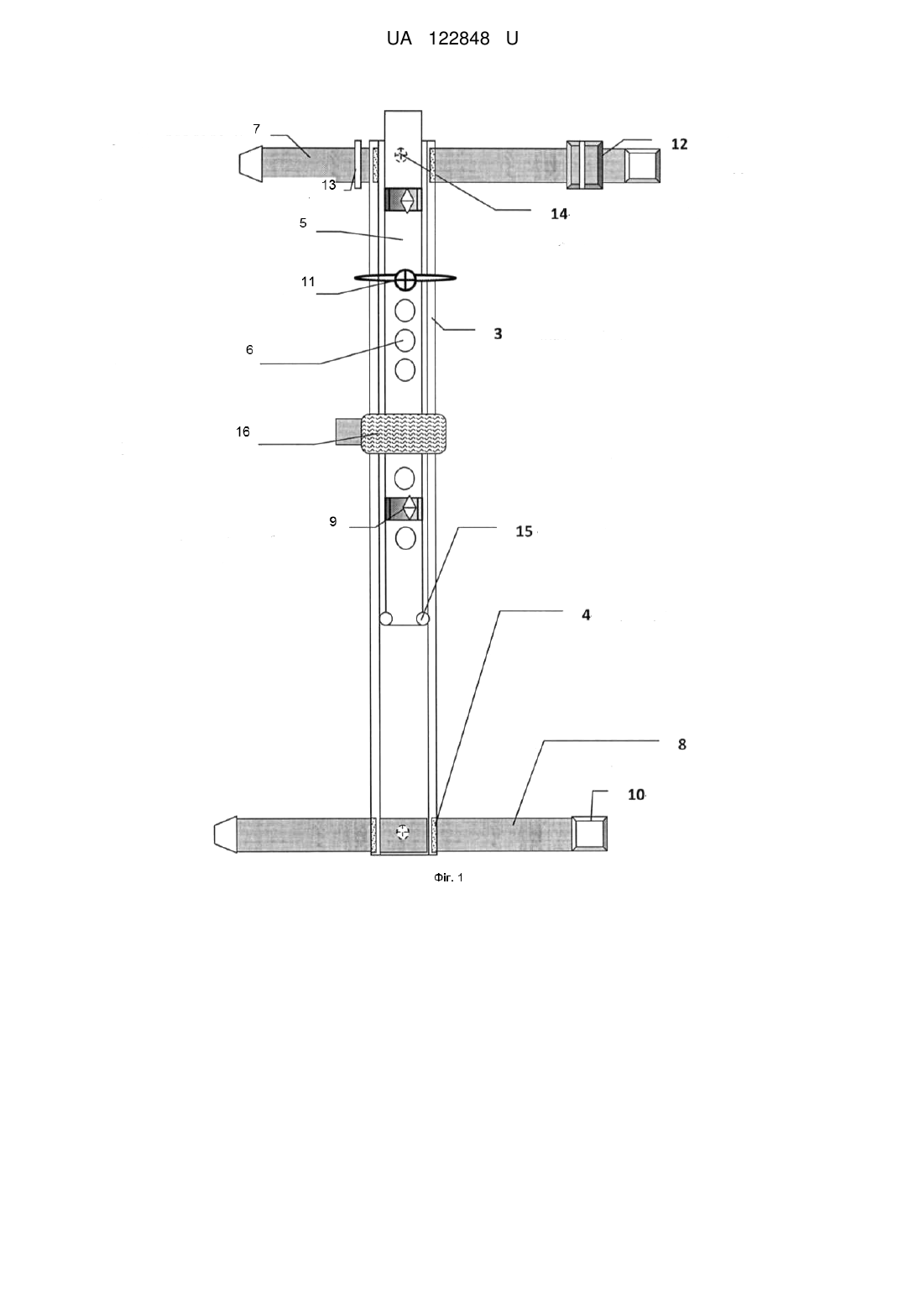

Реферат: Пристрій кріплення предмета до тіла користувача, наприклад людини, містить рухомі засоби кріплення і фіксатори. Рухомі засоби кріплення виконані у вигляді щонайменше двох, зовнішньої та внутрішньої, швелероподібних планок, заглиблених одна в одну, з яких на зовнішній укріплені щонайменше два засоби кріплення пристрою до тіла користувача, а на внутрішній планці сформовані ритмічні отвори, де укріплені щонайменше два -подібних затискачі предмета з кліпсовим затвором. Планки виконані з можливістю пересування одна відносно другої, з можливістю обгортання їх кільцевим пасом. Фіксація планок здійснюється фіксатором руху, зверненим до користувача. UA 122848 U (54) ПРИСТРІЙ КРІПЛЕННЯ ПРЕДМЕТІВ ДО ТІЛА КОРИСТУВАЧА, НАПРИКЛАД ЛЮДИНИ, "SUNNI RAY" UA 122848 U UA 122848 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до техніки задоволення потреб людини, а саме пристосувань для утримання предметів широкого вжитку (парасоль, штативів, подовжувачів, антен тощо) та медицини - (капельниць, освітлення, стійок) де потрібно звільнення рук в оперативній ситуації. Широко відомі пристрої для кріплення предметів безпосередньо до частин тіла: держаки, прищіпки, гумові паси для утримання ліхтариків тощо. Відомі також корсети, навіски та платформи для закріплення кількох предметів, що укріплюються на тілі людини чи тварини, що широко застосовуються у військовій техніці. Такі пристрої характерні тим, що вони спочатку прикріплюються до тіла людини і/або тварини, з наступною навіскою і закріпленням предметів, переважно вантажів, на згадані пристрої. Серед таких відомий наприклад "Пристрій для носіння парасольки" [Патент України № 42775 15.11.2001,бюл. № 10] що має нагрудний квадратний корсет з пасами, на який укріплюється ручка парасолі. Недоліками наведеного пристрою є складність регулювання квадратною системою пасів, м'якість конструкції і конструктивна складність шарнірів, кнопок, інших чисельних деталей. Задачею корисної моделі є спрощення конструкції пристрою, підвищення зручності користування, компактності пристрою, зменшення ваги та розмірів. Поставлена задача вирішується тим, що для кріплення предмету (2) до тіла користувача, наприклад людини, рухомі засоби кріплення виконати у вигляді щонайменше двох (зовнішньої та внутрішньої) швелероподібних планок (3, 5), заглиблених одна в одну, на зовнішній з яких укріплені щонайменше два засоби кріплення пристрою (паси 7, 8) до тіла користувача, а на внутрішній планці (5) сформовані ритмічні отвори (6), де укріплені щонайменше два ω-подібних затискачі предмета кріплення з кліпсовим затвором (9), причому планки (3, 5) виконані з можливістю пересування одна відносно другої, і з можливістю обгортання їх кільцевим пасом (16), а фіксація планок здійснюється фіксатором (11), зверненим до користувача. Кріплення пасів (7, 8) здійснюється на кінцях зовнішньої планки (3), на її вертикальних стінках, по її кінцях, виконані прорізи пересування пасів (4), паси кріплення(7, 8) оснащені застібками (10), регуляторами довжини (12) та кільцями утримуючими /шльовками (13), а площини планок (3,5) поєднуються між собою через кульки кочення (15). Суть пристрою пояснюється кресленнями Фіг. 1-6 та Схемою кріплення предмета – Фіг.7, де зображені: 1 - користувач; 2 - предмет кріплення; 3 - планка зовнішня; 4 - прорізи під паси; 5 - планка внутрішня; 6 - отвори ритмічні; 7 - пас для голови; 8 - пас нагрудний; 9 - ω-подібний затискач з кліпсовим затвором; 10 - застібки пасів; 11 - фіксатор руху планок; 12 - регулятор довжини пасу; 13 - кільця утримуючі (шльовки); 14 - кріплення пасів до зовнішньої планки; 15 - кульки кочення; 16 - пас кільцевий. На Фіг. 1 зображений пристрій у зборі, на Фіг. 2-5 зображені його окремі деталі. Як видно з Фіг. 1-5 пристрій складається з двох швелероподібних в перерізі планок - 3, 5, причому планка 5 є вузькою, заглиблена в планці 3 і рухається всередині планки 3 на кульках кочення. По кінцях широкої планки 3, на її стінках укріплені паси 7, 8 для обертання навколо голови та тіла користувача - 1. На зовнішній планці -5, по її краях, закріплені омега-подібні в перерізі затискачі предмета кріплення - 9 з кліпсовими затворами. Як видно з Фіг. 1, 5, навколо планок та предмета - 2, планок 3, 4 обернений пас кільцевий страховочний - 16. На пасах кріплення - 6, 7 вміщені застібки пасів -10, регулятори довжини пасів - 12, кільця утримуючі та застібки пасів - 13. На Фіг. 2, зображена зовнішня планка 3, з видними місцями прорізів - 4 та двома отворами для кріплення пасів 7, 8. 1 UA 122848 U 5 10 15 20 На Фіг. 3 зображена планка внутрішня - 5 з ритмічними отворами - 6 для регулювання ходу планки - 5 відносно нерухомої планки зовнішньої - 3. На рухомій планці - 3, укріплені затискачі предмета - 9 з можливістю регулювання їх відстані за допомогою серії ритмічних /ХЗ/ отворів-6. На Фіг. 4, 5 видно фіксатор - 11 та переріз затискачів – 9, якими укріплюється та фіксується предмет кріплення -2, де видно, що обидві планки пересуваються одна відносно другої на кульках кочення - 15. Пристрій працює наступним чином: Крок 1. Насамперед, пристрій збирається на столі, вставлянням внутрішньої планки у зовнішню та регулюється засобами 10, 11, 12 під технічні і біометричні показники користувача, за допомогою переміщення планок - 3, 4 і пасів кріплення - 6, відтак відповідної фіксації положення системи фіксатором руху планок - 11, та регуляторами довжини пасів - 12. Крок 2. Зібрана та допасована до користувача - 1 система одягається на тіло - 1 і укріплюється на голові та грудях користувача відповідно пасами 7,8 з застібками - 10. Крок 3. Після укріплення системи відкриваються затискачі - 9, всередину яких вставляється предмет -2 і затискається кліпсовими затворами. Для забезпечення вириву предмету з-під кріплення вся система, разом з предметом, обгортається пасом кільцевим - 16. Зняття предмету /звільнення від нього/ здійснюється зняттям паса кільцевого - 16, звільненням від пасів 7,8; відводом кліпсових затворів та вийманням предмета - 2. Пропонований пристрій виготовлений дослідними зразками (див. фото 1), випробуваний на практиці, схвалений і рекомендований до серійного випуску у четвертому кварталі 2017 року. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 1. Пристрій кріплення предмета до тіла користувача, наприклад людини, що містить рухомі засоби кріплення і фіксатори, який відрізняється тим, що рухомі засоби кріплення виконані у вигляді щонайменше двох, зовнішньої та внутрішньої, швелероподібних планок (3, 5), заглиблених одна в одну, з яких на зовнішній укріплені щонайменше два засоби кріплення пристрою до тіла користувача (7, 8), а на внутрішній планці (5) сформовані ритмічні отвори (6), де укріплені щонайменше два -подібних затискачі предмета з кліпсовим затвором (9), причому планки (3, 5) виконані з можливістю пересування одна відносно другої, з можливістю обгортання їх кільцевим пасом (16), а фіксація планок здійснюється фіксатором руху (11), зверненим до користувача. 2. Пристрій за п. 1, який відрізняється тим, що кріплення пасів (7, 8) здійснюється на кінцях зовнішньої планки (3). 3. Пристрій за п. 1, який відрізняється тим, що на вертикальних стінках зовнішньої планки, по її кінцях, виконані прорізи пересування пасів (4). 4. Пристрій за п. 1, який відрізняється тим, що паси (7, 8) оснащені застібками (10), регуляторами довжини (12) та кільцями утримуючими/шльовками (13). 5. Пристрій за п. 1, який відрізняється тим, що площини планок (3, 5) з′єднуються між собою через кульки кочення (15). 2 UA 122848 U 3 UA 122848 U 4 UA 122848 U 5 UA 122848 U 6 UA 122848 U 7 UA 122848 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
