Пристрій для локального нагріву тіла людини інфрачервоним світлом

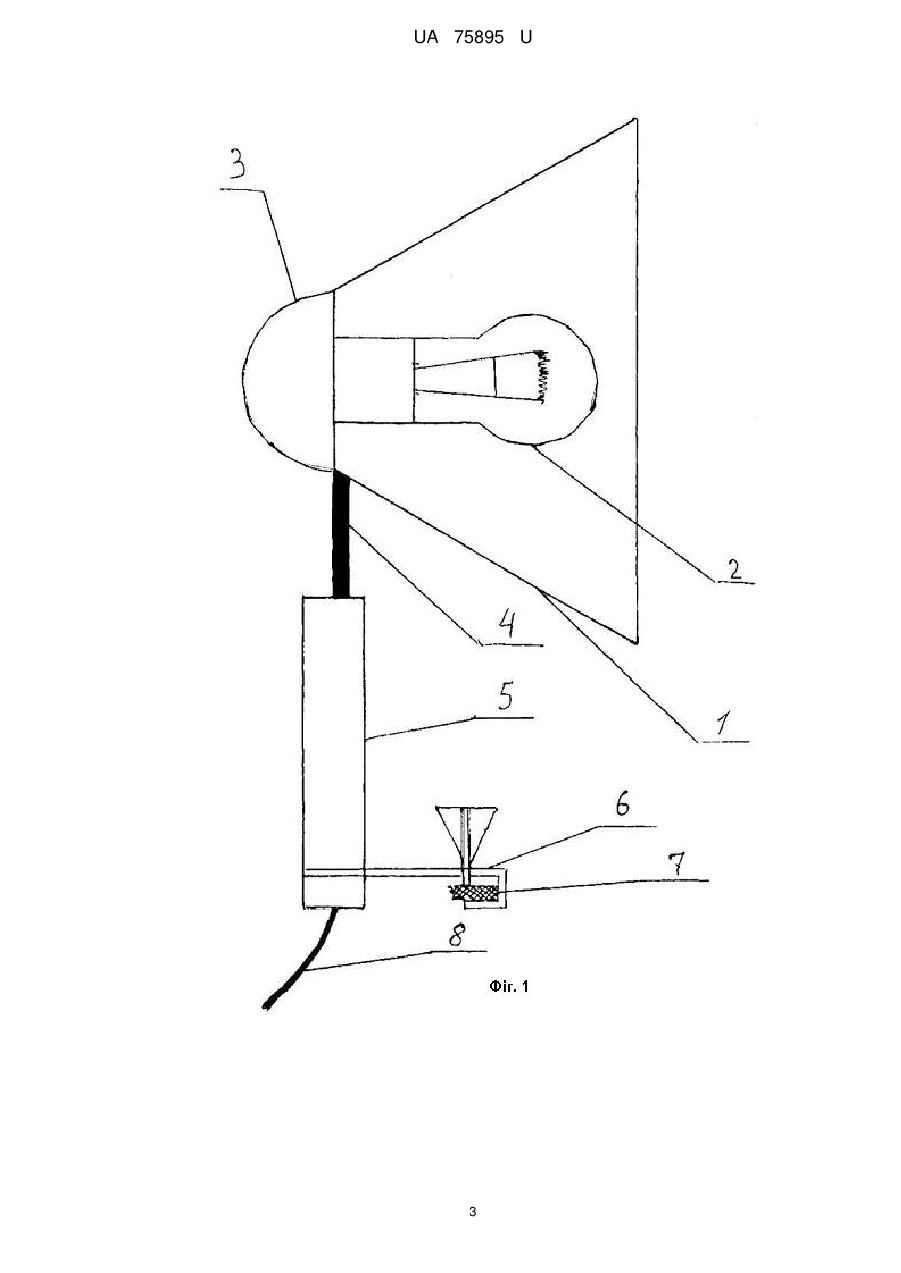

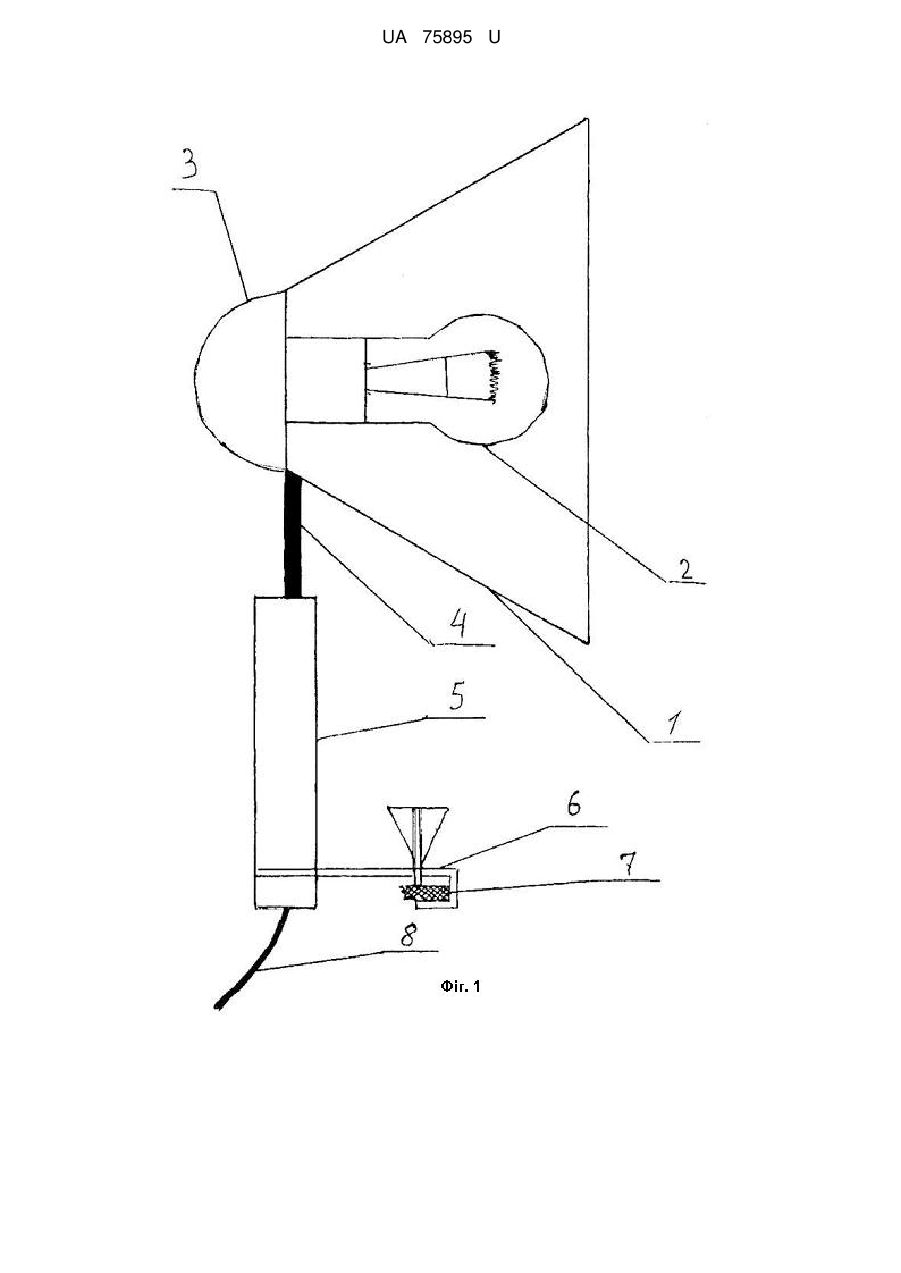

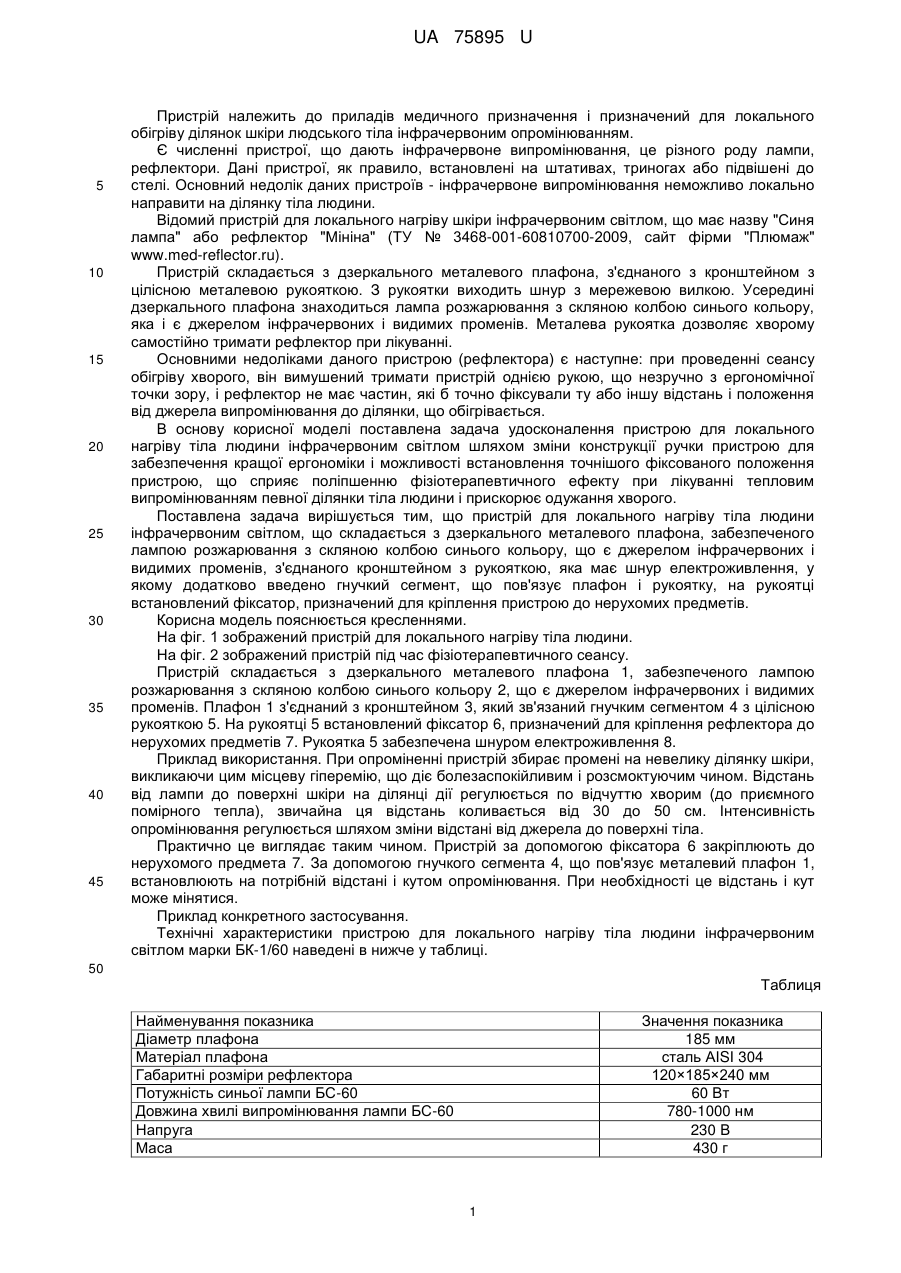

Реферат: UA 75895 U UA 75895 U 5 10 15 20 25 30 35 40 45 Пристрій належить до приладів медичного призначення і призначений для локального обігріву ділянок шкіри людського тіла інфрачервоним опромінюванням. Є численні пристрої, що дають інфрачервоне випромінювання, це різного роду лампи, рефлектори. Дані пристрої, як правило, встановлені на штативах, триногах або підвішені до стелі. Основний недолік даних пристроїв - інфрачервоне випромінювання неможливо локально направити на ділянку тіла людини. Відомий пристрій для локального нагріву шкіри інфрачервоним світлом, що має назву "Синя лампа" або рефлектор "Мініна" (ТУ № 3468-001-60810700-2009, сайт фірми "Плюмаж" www.med-reflector.ru). Пристрій складається з дзеркального металевого плафона, з'єднаного з кронштейном з цілісною металевою рукояткою. З рукоятки виходить шнур з мережевою вилкою. Усередині дзеркального плафона знаходиться лампа розжарювання з скляною колбою синього кольору, яка і є джерелом інфрачервоних і видимих променів. Металева рукоятка дозволяє хворому самостійно тримати рефлектор при лікуванні. Основними недоліками даного пристрою (рефлектора) є наступне: при проведенні сеансу обігріву хворого, він вимушений тримати пристрій однією рукою, що незручно з ергономічної точки зору, і рефлектор не має частин, які б точно фіксували ту або іншу відстань і положення від джерела випромінювання до ділянки, що обігрівається. В основу корисної моделі поставлена задача удосконалення пристрою для локального нагріву тіла людини інфрачервоним світлом шляхом зміни конструкції ручки пристрою для забезпечення кращої ергономіки і можливості встановлення точнішого фіксованого положення пристрою, що сприяє поліпшенню фізіотерапевтичного ефекту при лікуванні тепловим випромінюванням певної ділянки тіла людини і прискорює одужання хворого. Поставлена задача вирішується тим, що пристрій для локального нагріву тіла людини інфрачервоним світлом, що складається з дзеркального металевого плафона, забезпеченого лампою розжарювання з скляною колбою синього кольору, що є джерелом інфрачервоних і видимих променів, з'єднаного кронштейном з рукояткою, яка має шнур електроживлення, у якому додатково введено гнучкий сегмент, що пов'язує плафон і рукоятку, на рукоятці встановлений фіксатор, призначений для кріплення пристрою до нерухомих предметів. Корисна модель пояснюється кресленнями. На фіг. 1 зображений пристрій для локального нагріву тіла людини. На фіг. 2 зображений пристрій під час фізіотерапевтичного сеансу. Пристрій складається з дзеркального металевого плафона 1, забезпеченого лампою розжарювання з скляною колбою синього кольору 2, що є джерелом інфрачервоних і видимих променів. Плафон 1 з'єднаний з кронштейном 3, який зв'язаний гнучким сегментом 4 з цілісною рукояткою 5. На рукоятці 5 встановлений фіксатор 6, призначений для кріплення рефлектора до нерухомих предметів 7. Рукоятка 5 забезпечена шнуром електроживлення 8. Приклад використання. При опроміненні пристрій збирає промені на невелику ділянку шкіри, викликаючи цим місцеву гіперемію, що діє болезаспокійливим і розсмоктуючим чином. Відстань від лампи до поверхні шкіри на ділянці дії регулюється по відчуттю хворим (до приємного помірного тепла), звичайна ця відстань коливається від 30 до 50 см. Інтенсивність опромінювання регулюється шляхом зміни відстані від джерела до поверхні тіла. Практично це виглядає таким чином. Пристрій за допомогою фіксатора 6 закріплюють до нерухомого предмета 7. За допомогою гнучкого сегмента 4, що пов'язує металевий плафон 1, встановлюють на потрібній відстані і кутом опромінювання. При необхідності це відстань і кут може мінятися. Приклад конкретного застосування. Технічні характеристики пристрою для локального нагріву тіла людини інфрачервоним світлом марки БК-1/60 наведені в нижче у таблиці. 50 Таблиця Найменування показника Діаметр плафона Матеріал плафона Габаритні розміри рефлектора Потужність синьої лампи БС-60 Довжина хвилі випромінювання лампи БС-60 Напруга Маса Значення показника 185 мм сталь АІSІ 304 120×185×240 мм 60 Вт 780-1000 нм 230 В 430 г 1 UA 75895 U 5 Позитивний ефект використання пристрою, що заявляється, полягає в більш кращій ергономіці, можливості точного фіксованого положення, що сприяє збільшенню фізіотерапевтичного ефекту при лікуванні інфрачервоним випромінюванням ділянок тіла людини і сприяє прискоренню одужання хворої ділянки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Пристрій для локального нагріву тіла людини інфрачервоним світлом, що складається з дзеркального металевого плафона, забезпеченого лампою розжарювання з скляною колбою синього кольору, що є джерелом інфрачервоних і видимих променів, з'єднаного кронштейном з рукояткою, яка має шнур електроживлення, який відрізняється тим, що пристрій додатково оснащений гнучким сегментом, що пов'язує плафон і рукоятку, а на рукоятці встановлений фіксатор, призначений для кріплення рефлектора до нерухомих предметів. 2 UA 75895 U 3 UA 75895 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
