Шестеренна гідромашина
Номер патенту: 1735
Опубліковано: 25.10.1994
Автори: Сідєлєв Валерій Олександрович, Аскері Мухамед Алі син Наги, Новак Олег Васильович, Лесючок Вадим Іванович
Формула / Реферат
Шестеренная гидромашина, содержащая корпус, в цилиндрических расточках которого размещены шестерни внешнего зацепления с цапфами, установленными в подшипниках скольжения, и сопряженные с торцами шестерен компенсаторы с эластичными манжетами, имеющими защитные пластины, причем эластичные манжеты установлены в пазах, выполненных на торцовой поверхности компенсаторов со стороны подшипников, а защитные пластины сопряжены с внутренней радиальной поверхностью пазов компенсаторов, отличающаяся тем, что, с целью повышения надежности и долговечности работы, подшипники снабжены пазами, аналогичными пазам компенсаторов, эластичные манжеты выполнены равными по ширине защитным пластинам, причем часть внешней радиальной поверхности эластичных манжет с защитными пластинами сопряжена с внутренними радиальными поверхностями пазов подшипников.
Текст

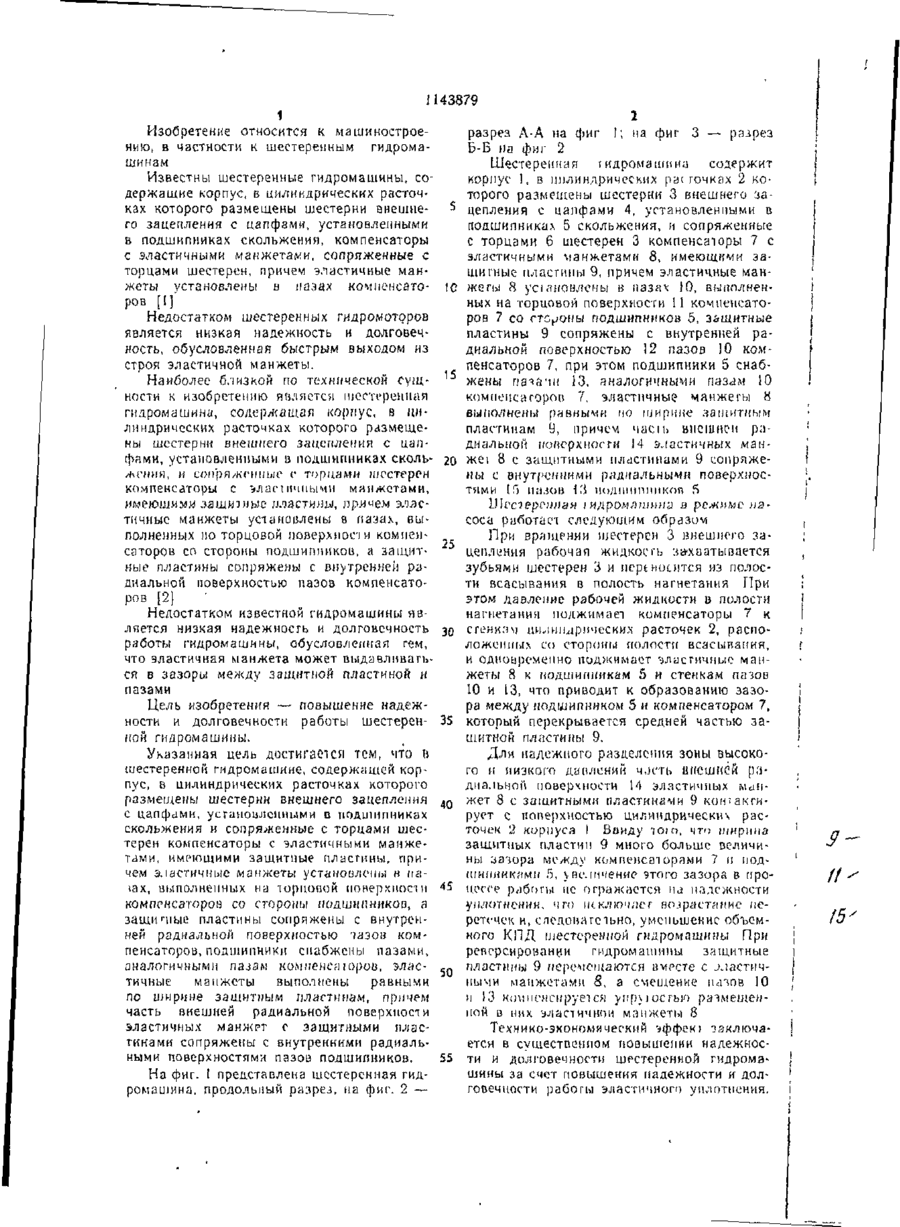

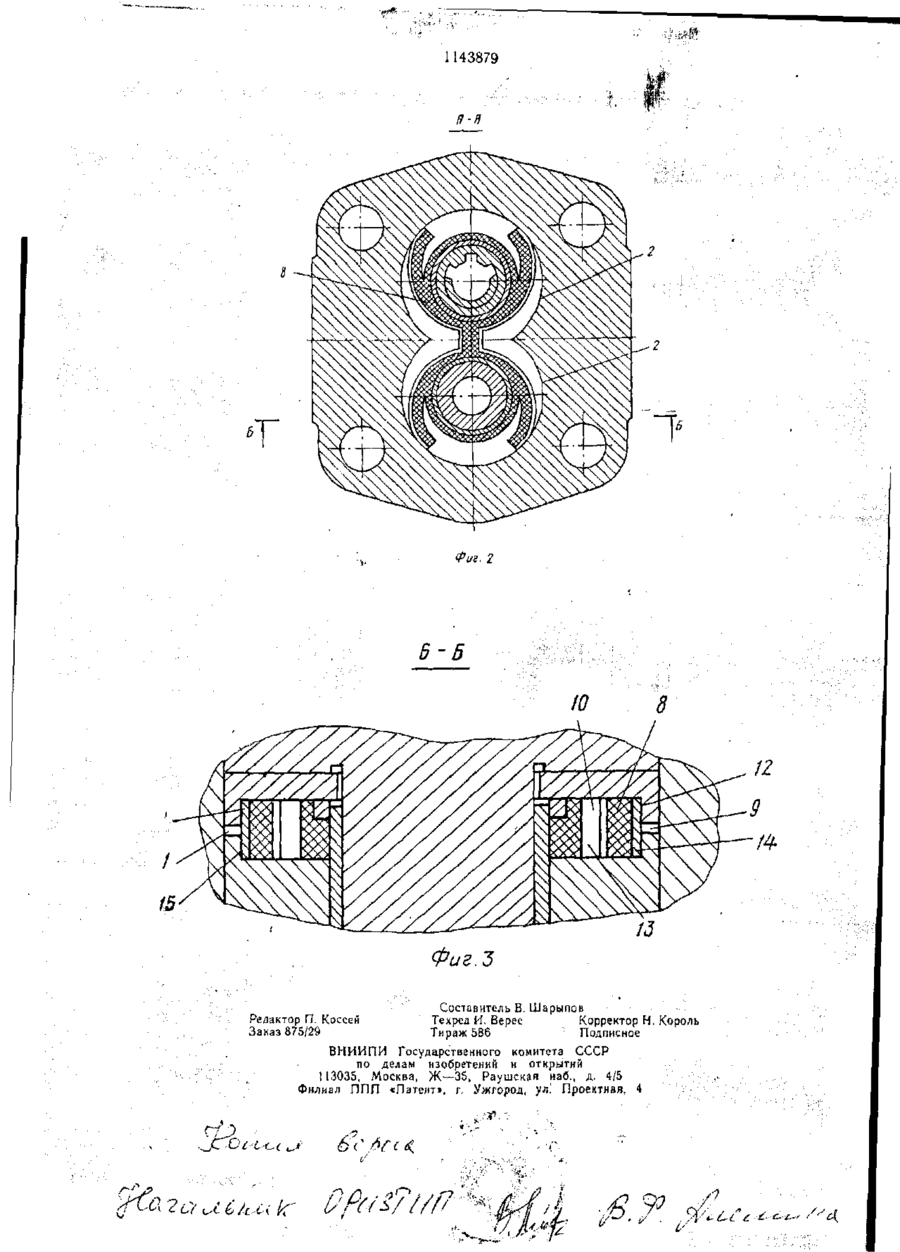

ШЕСТЕРЕННАЯ ГИДРОМАШИНА, содержащая корпус, в цилиндрических расточках которого размещены шестерни внешнего зацепления с цапфами, установленными в подшипниках скольжения, и со пряженные с торцами іїіесТе~реп компенсаторы с эластичными манжетами, имеющими защитные пластины, причем эластичные манжеты установлены в пазах, выполненных на торцовом поверхности компенсаторов со стороны подшипников, а защитные пластины сопряжены с внутренней радиальной поверхностью пазов компенсаторов, отличающаяся тем, что, с целью повышения надежности и долговечности работы, подшипники снабжены пазами, аналогичными пазам компенсаторов, эластичные манжеты выполнены равными по ширине защитным пластинам, причем часть внешней радиальной поверхности эластичных манжет с защитными пластинами сопряжена с внутренними радиальными поверхностями пазов подшипников. СО 00 CD Фиг 7 1143879 1 1 Изобретение относится к машиностроеразрез А-А на фиг на фиг 3 — разрез нию, в частности к шестеренным гидромаБ-Б на фиг 2 шинам Шестеренная гидромашина содержит Известны шестеренные гидромашины, сокорпус 1, в цилиндрических расточках 2 кодержащие корпус, в цилиндрических расточторого размещены шестерни 3 внешнего заках которого размещены шестерни внешне- 5 цеплення с цапфами 4, установленными в го зацепления с цапфами, установленными подшипниках 5 скольжения, и сопряженные в подшипниках скольжения, компенсаторы с торцами б шестерен 3 компенсаторы 7 с с эластичными манжетами, сопряженные с эластичными манжетами 8, имеющими заторцами шестерен, причем эластичные манщитные пластины 9, причем эластичные манжеты установлены в и на ах комленсато- 1С ж
