Шестеренна гідромашина
Номер патенту: 993
Опубліковано: 30.12.1993
Автори: Созанський Михайло Іванович, Діденко Олександр Васильович, Квасневський Петро Антонович, Гаврилюк Василь Петрович, Стягайло Олександр Сидорович, Лихова Лідія Ульянівна
Текст

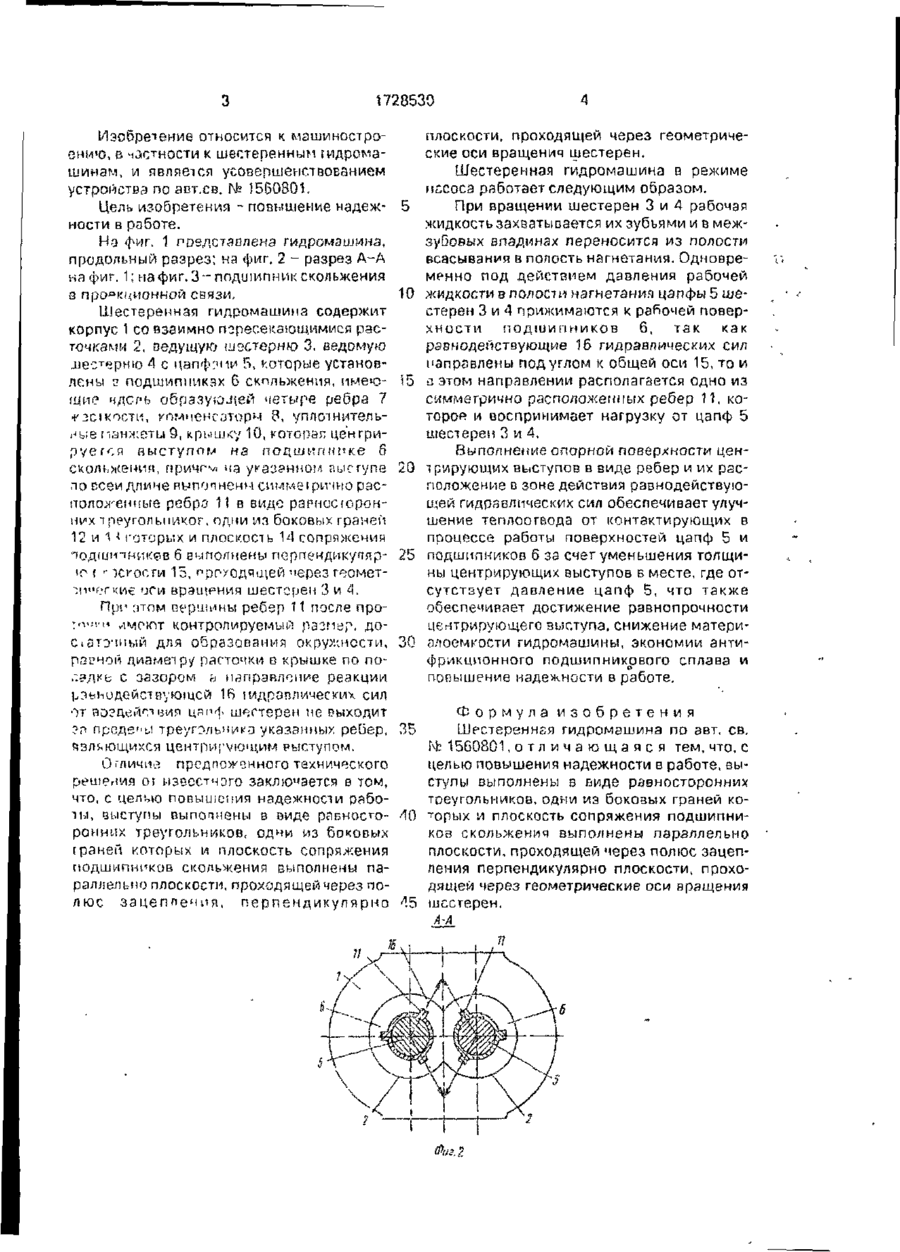

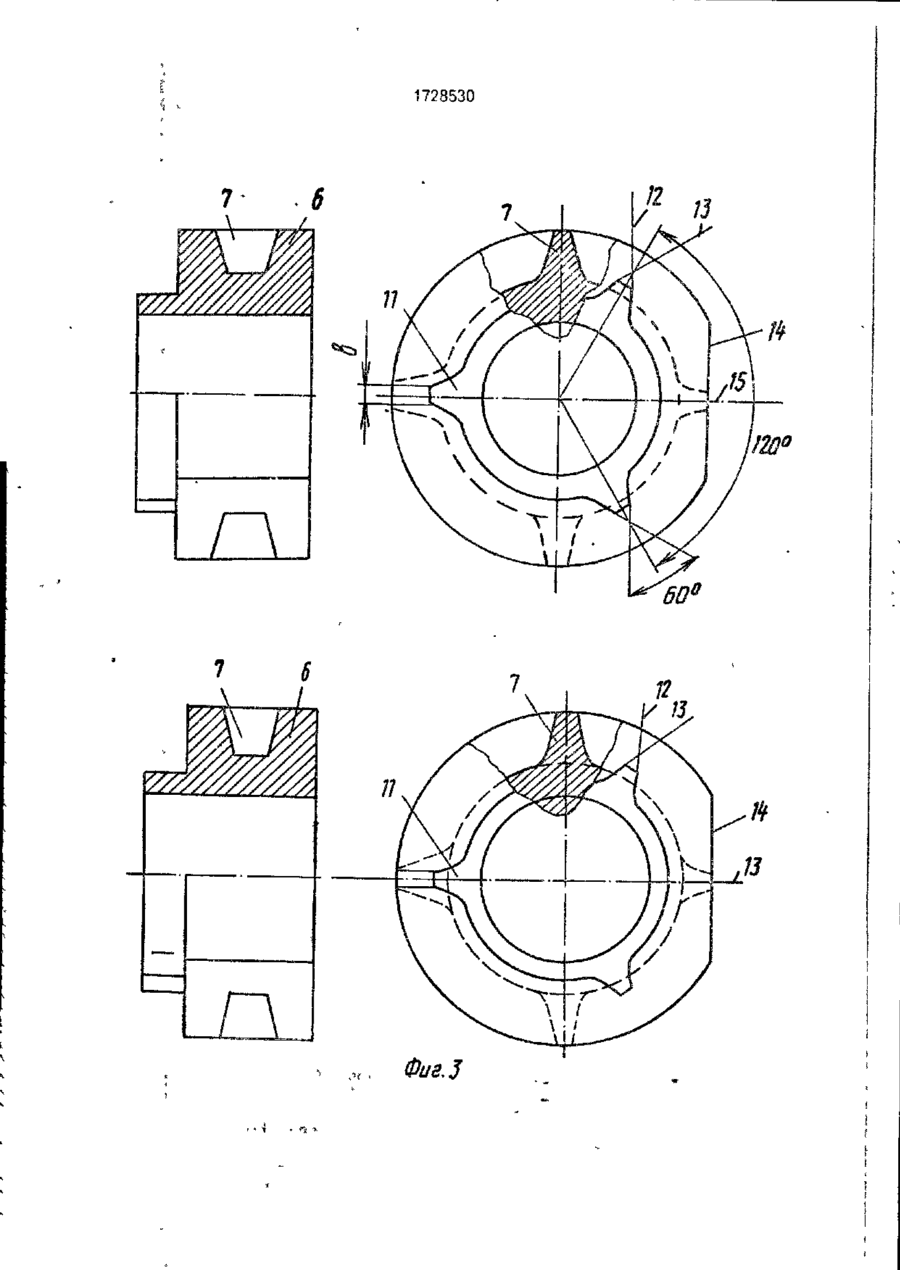

Изобретение относится к машиностроению, в частности к шестеренным гидромашинам, и может быть использовано в гидросистемах в любой области машино строения. Цель изобретения - повышение надежности в работе. Шестеренная гидромашина содержит корпус 1 со взаимно пересекающимися расточками 2, ведущую шестерню 3, ведомую шестерню 4 с цапфами 5. которые установлены в подшипниках 6 скольжения, имеющих вдоль образующей четыре ребра 7 жесткости, компенсаторы 8, уплотнительные манжеты 9, крышку 10, которая центрируется выступом на подшипнике 6 скольжения, причем на выступе по всей длине выполнены симметрично расположенные ребра 11 в виде равносторонних треугольников, боковые грани 12 и 13 которых и плоскость 14 сопряжения подшипников 6 выполнены перпендикулярно плоскости 15, проходящей через геометрические оси вращения шестерен 3 и 4. 3 ил. Изобретение относится к машиностроению, в частности к шестеренным гидромашинам, и является усовершенствованием устройства по авт.св. № 1560801. Цель изобретения - повышение надеж- 5 ности в роботе. На фиг. 1 представлена гидромашнна, продольный разрез; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3-подшипник скольжения а проекционной связи, 10 Шестеренная гидромашина содержит корпус 1 со взаимно пересекающимися расточками 2, ведущую (иэстерню 3, ведомую шестерню 4 с цапфами Г>, которые установлены с подшипниках 6 скольжения, имею- 15 щи
ДивитисяДодаткова інформація
Автори англійськоюSozanskyi Mykhailo Ivanovych, Didenko Oleksandr Vasyliovych, Gavryliuk Vasyl Petrovych, Likhova Lidiia Ulianivna, Kvasnevskyi Petro Antonovych, Stiahailo Oleksandr Sydorovych
Автори російськоюСозанський Михаил Иванович, Диденко Александр Васильевич, Гаврилюк Василий Петрович, Лихова Лидия Ульяновна, Квасневский Петр Антонович, Стягайло Александр Сидорович
МПК / Мітки
МПК: F04C 2/08
Мітки: гідромашина, шестеренна
