Установка для розбризкування рідини

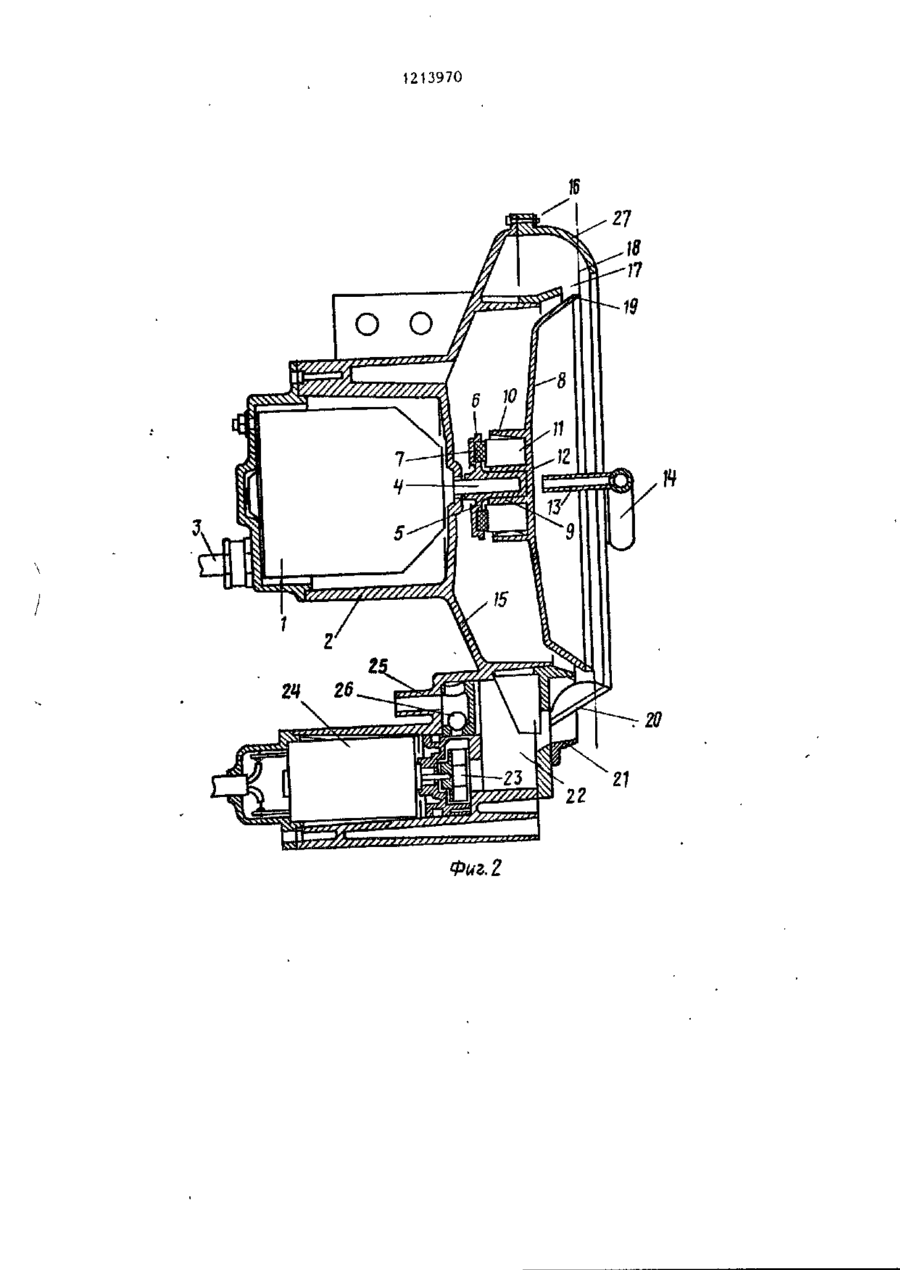

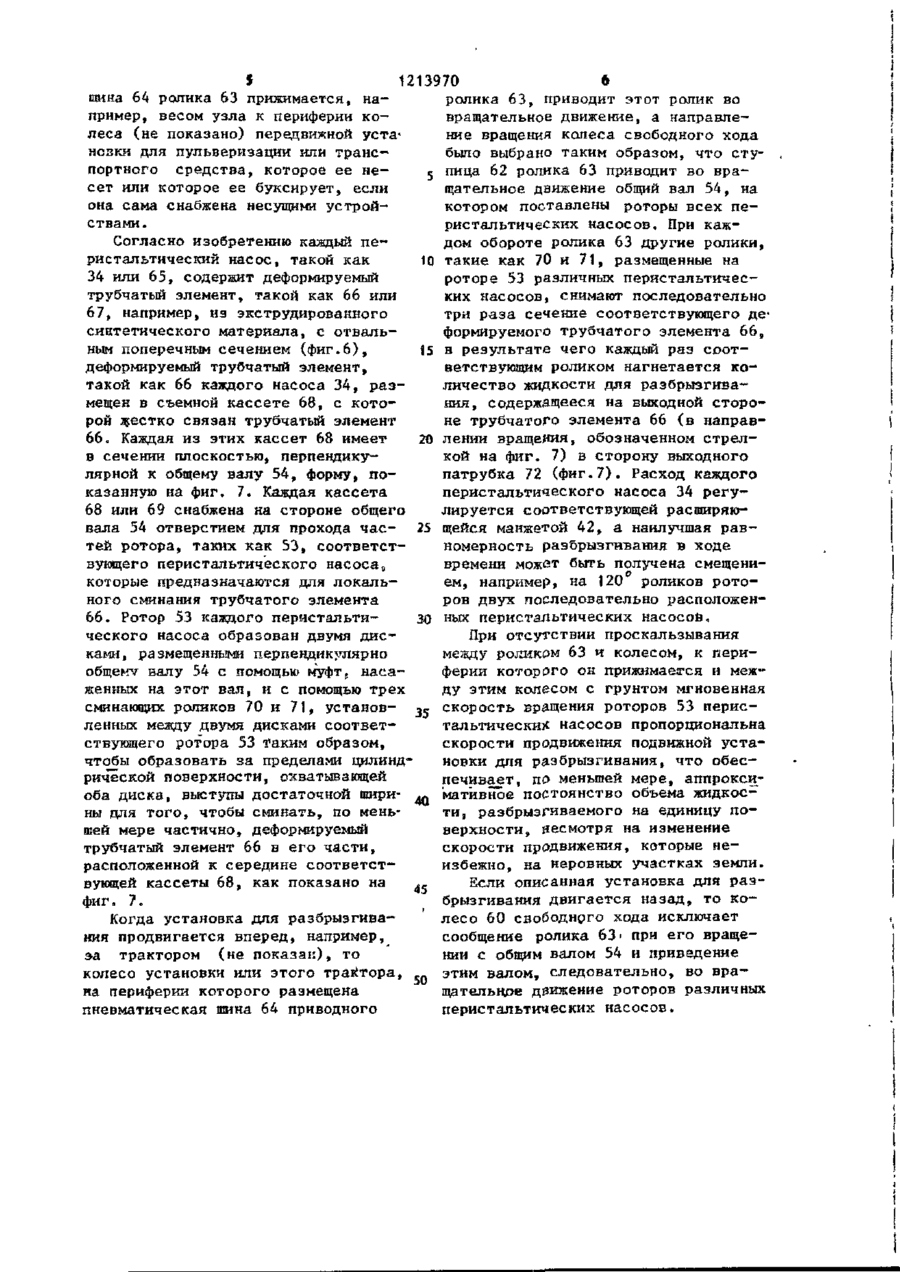

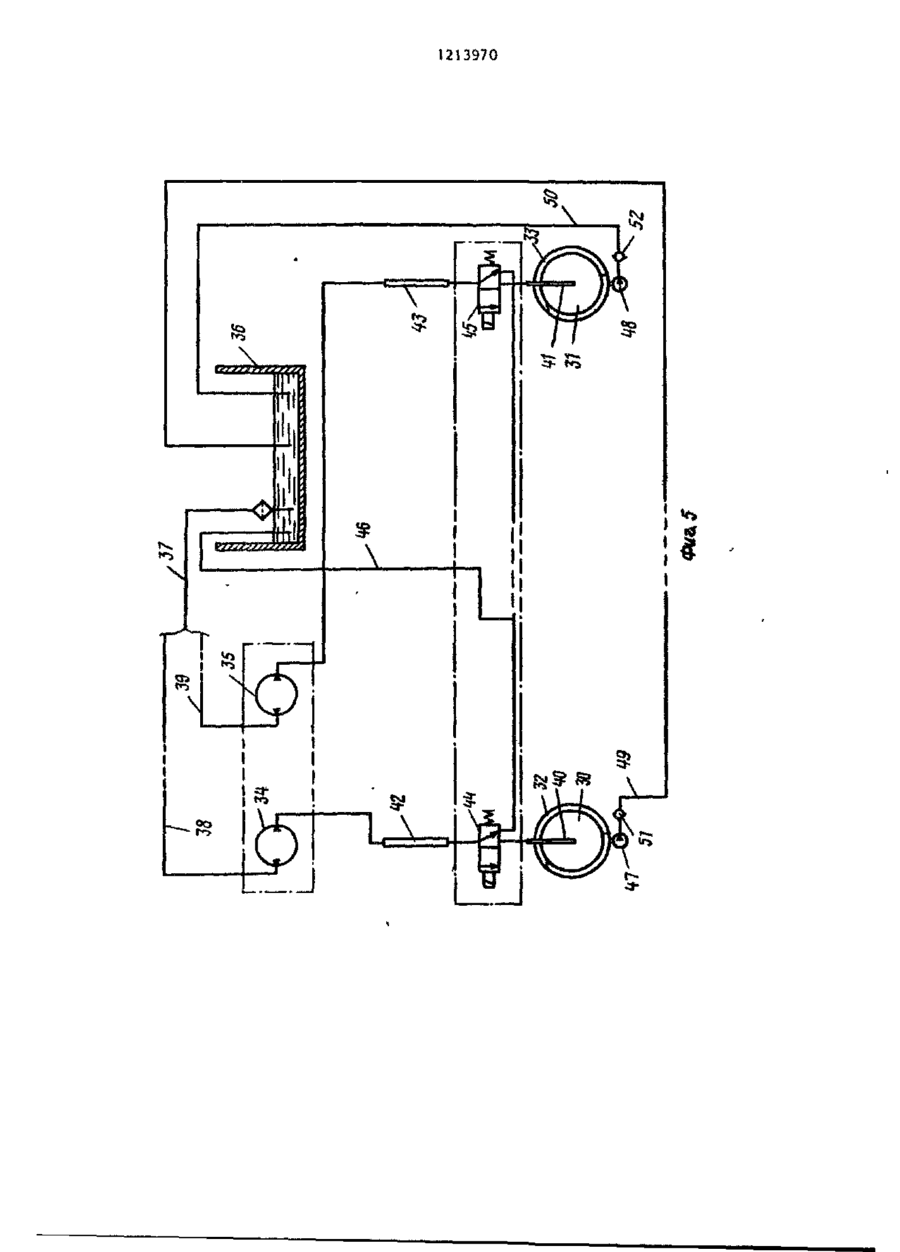

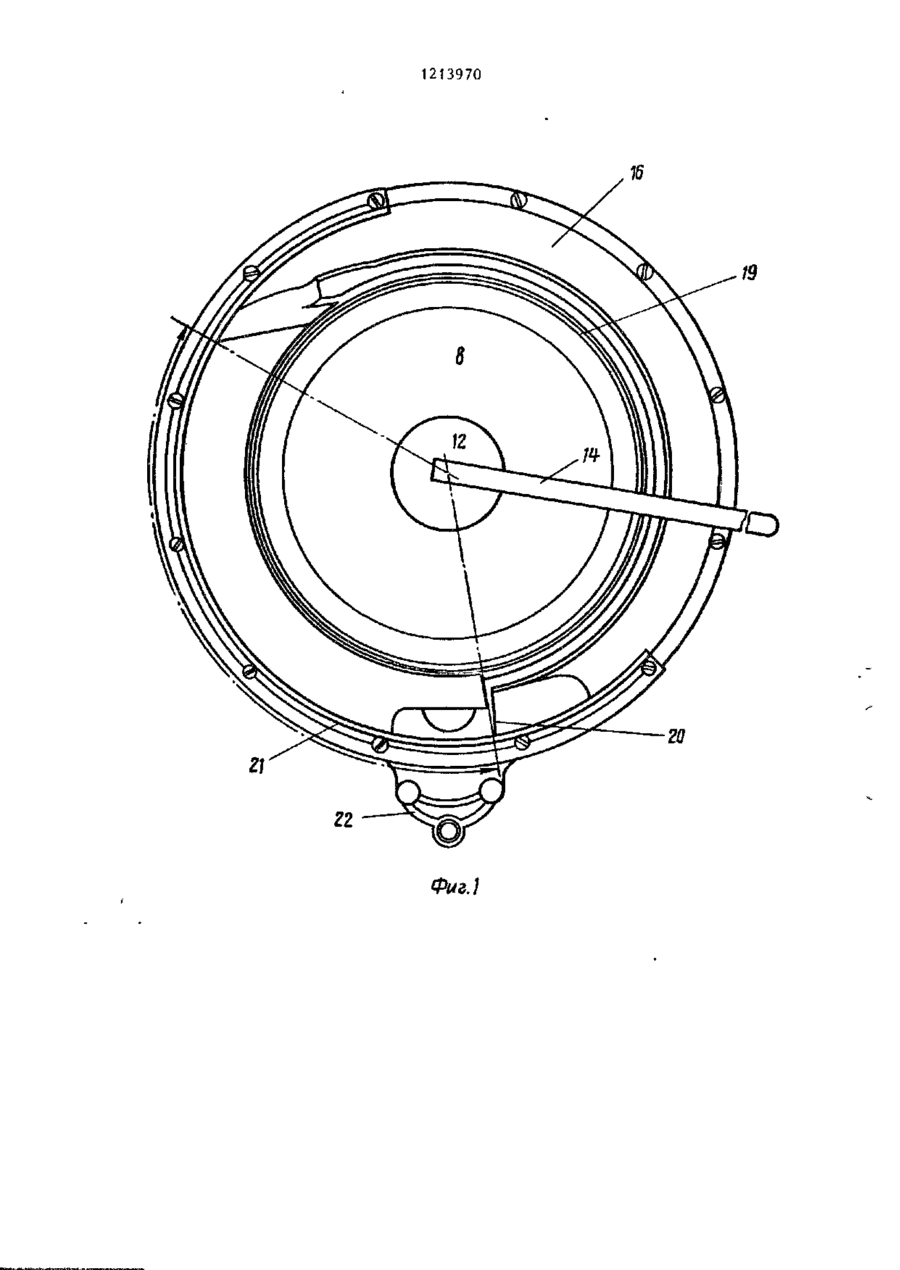

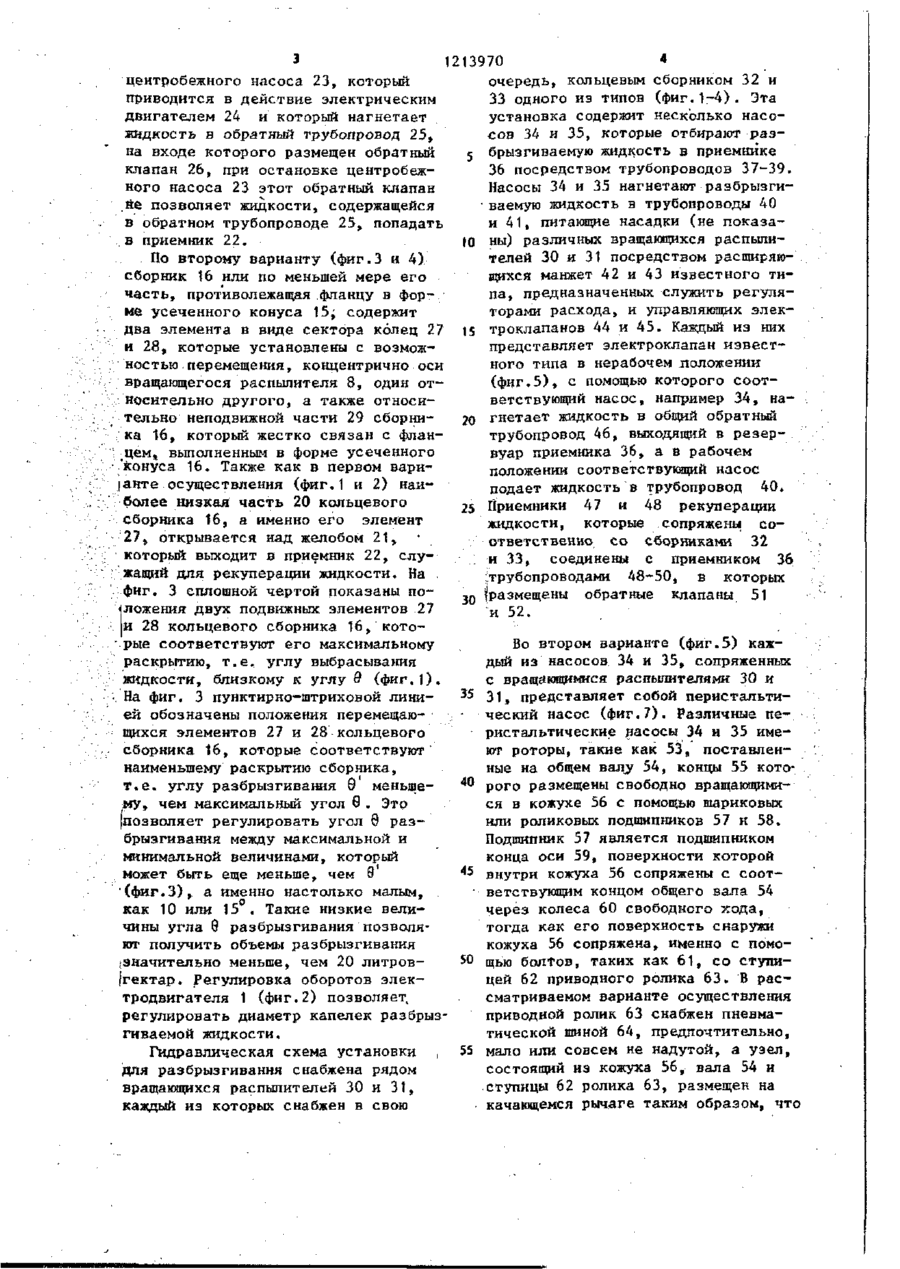

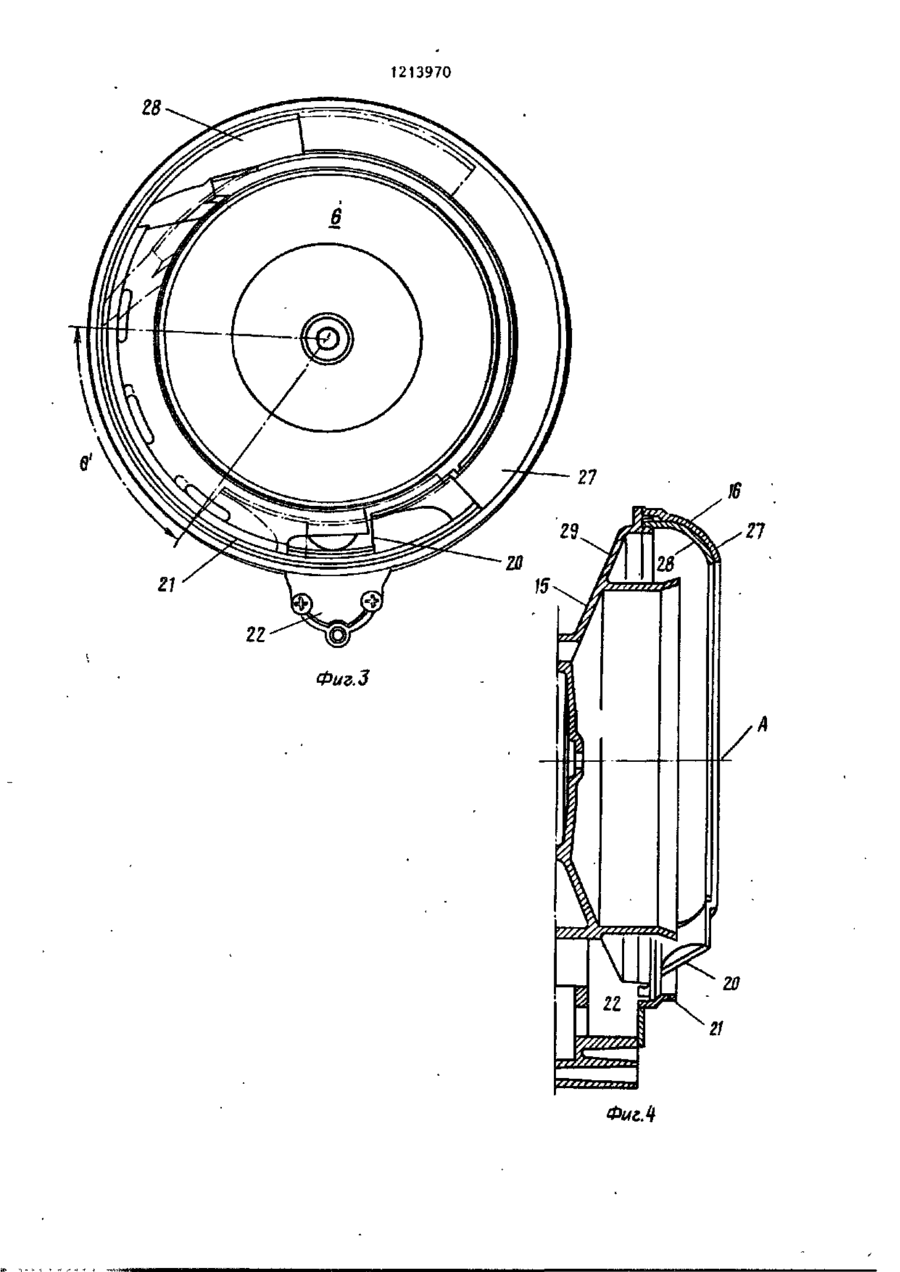

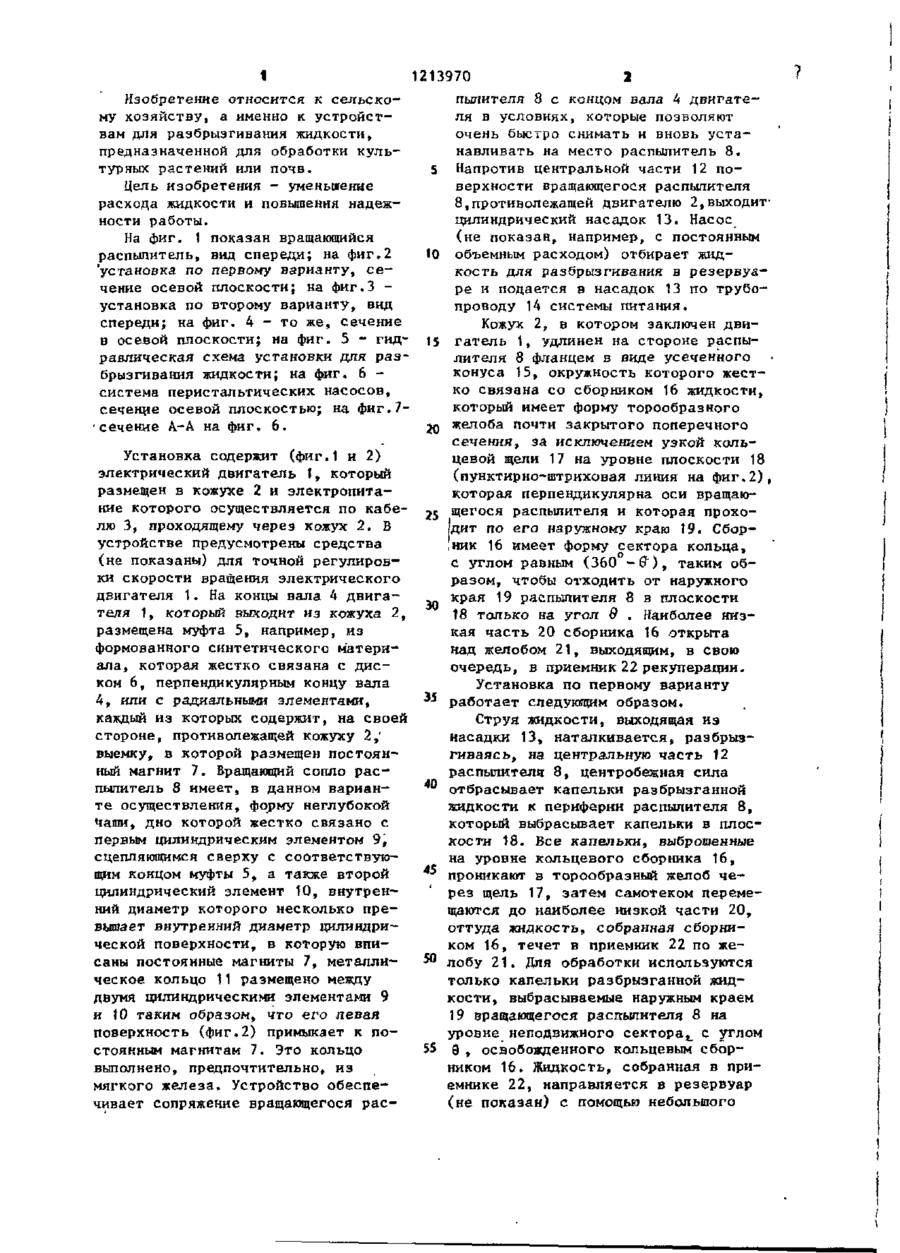

1.УСТАНОВКА ДЛЯ РАЗБРЫЗГИВАН Я ЖИДКОСТИ, содержащая вращающийИ ся распылитель с подводящим патрубком, сборник жидкости и систему питания распылителя, о т л и ч а ю щ а я с я тем, что, с целью уменьшения расхода жидкости и повышения надежности в работе,сборник жидкости выполнен в виде сектора кольца с регулируемым или постоянным углом, р а з мещенного по периферии вращающегося распылителя и имеющего по образующей щель, расположенную на уровне плоскости, перпендикулярной к оси вращающегогя распылителя и проходящей по его наружному краю, при этом установка снабжена приемником собираемой жидкости; сообщенным с нижней частью сборника, и насосом для подачи собираемой жидкости в систему питания распылителя. 2. Установка по п . 1 , о т л и ч а ю щ а я с я тем, что сборник жидкости выполнен в виде двух тороидальных секторов, один из которых установлен с возможностью коаксиального перемещения относительно вращающегося распылителя. 3. Установка по п . 1 , о т л и ч а ю щ а я с я тем, что вращающийся распылитель имеет привод от двигателя с регулируемым числом оборотов. 4. Установка по п . 1 , о т л и ч а ю щ а я с я тем, что между насосом и системой питания установлен обратный клапан. с S 1 Изобретение относится к сельскому хозяйству, а именно к устройствам для разбрызгивания жидкости, предназначенной для обработки культурных растений или почв. Цель изобретения - уменьшение расхода жидкости и повышения надежности работы. На фиг. 1 показан вращающийся распылитель, вид спереди; на фиг.2 "установка по первому варианту, сечение осевой плоскости; на фиг.З установка по второму варианту, вид спереди; на фиг, 4 - то же, сечение в осевой плоскости; на фиг. 5 - гидравлическая схема установки для разбрызгивания жидкости; на фиг. 6 система перистальтических насосов, сечение осевой плоскостью; на фиг.7• сечение А-А на фиг. 6. Установка содержит (фиг.1 и 2) электрический двигатель 1, который размещен в кожухе 2 и электропитание которого осуществляется по кабелю 3, проходящему через кожух 2. В устройстве предусмотрены средства (не показаны) для точной регулировки скорости вращения электрического двигателя 1. На концы вала 4 двигателя 1, который выходит из кожуха 2, размещена муфта 5, например, из формованного синтетического материала, которая жестко связана с диском 6, перпендикулярным концу вала 4, или с радиальными элементами, казедый из которых содержит, на своей стороне, противолежащей кожуху 2,' выемку, в которой размещен постоянный магнит 7. Вращающий сопло распылитель 8 имеет, в данном варианте осуществления, форму неглубокой чаши, дно которой жестко связано с первым цилиндрическим элементом 9, сцепляющимся сверху с соответствующим концом муфты 5, а также второй цилиндрический элемент 10, внутренний диаметр которого несколько превышает внутренний диаметр цилиндрической поверхности, в которую вписаны постоянные магниты 7, металлическое кольцо 11 размещено между двумя цилиндрическими элементами 9 и 10 таким образом, что его левая поверхность (фиг.2) примыкает к постоянным магнитам 7. Это кольцо выполнено, предпочтительно, из мягкого железа. Устройство обеспечивает сопряжение вращающегося рас 1213970 2 пылигеля 8 с концом вала 4 двигателя в условиях, которые позволяют очень быстро снимать и вновь устанавливать на место распылитель 8. S Напротив центральной части 12 поверхности вращающегося распылителя 8,противолежащей двигателю 2,выходитцилиндрический насадок 13. Насос (не показан, например, с постоянным объемным расходом) отбирает жид10 кость для разбрызгивания в резервуаре и подается в насадок 13 по трубопроводу 14 системы питания. Кожух 2, в котором заключен двигатель 1, удлинен на стороне распы15 лителя 8 фланцем в виде усеченного конуса 15, окружность которого жестко связана со сборником 16 жидкости, который имеет форму торообразного 20 желоба почти закрытого поперечного сечения, за исключением узкой кольцевой щели 17 на уровне плоскости 18 (пунктирно-штриховая линия на фиг.2), которая перпендикулярна оси вращаю25 щегося распылителя и которая проходит по его наружному краю 19. Сборник 16 имеет форму сектора кольца, с углом равным (360 -&), таким образом, чтобы отходить от наружного края 19 распылителя 8 в плоскости 30 18 только на угол 9 . Наиболее низкая часть 20 сборника 16 открыта над желобом 21, выходящим, в свою очередь, в приемник 22 рекуперации. Установка по первому варианту 35 работает следующим образом. Струя жидкости, выходящая из насадки 13, наталкивается, разбрызгиваясь, на центральную часть 12 распылителя 8, центробежная сила отбрасывает капельки разбрызганной жидкости к периферии распылителя 8, который выбрасывает капельки в плоскости 18. Все капельки, выброшенные на уровне кольцевого сборника 16, 45 проникают в торообразный желоб через щель 17, затем самотеком перемещаются до наиболее низкой части 20, оттуда жидкость, собранная сборником 16, течет в приемник 22 по же^° лобу 21. Для обработки используются только капельки разбрызганной жидкости, выбрасываемые наружным краем 19 вращающегося распылителя 8 на уровне неподвижного сектора^ с утлом 55 9 , освобожденного кольцевым сборником 16. Жидкость, собранная в приемнике 22, направляется в резервуар (не показан) с помощью небольшого 1213970 центробежного насоса 23, который приводится в действие электрическим двигателем 24 и который нагнетает жидкость в обратный трубопровод 25t на входе которого размещен обратный клапан 26, при остановке центробежного насоса 23 этот обратный клапан не позволяет жидкости, содержащейся в обратном трубопроводе 25, попадать .в приемник 22. По второму варианту (фиг.З и 4) сборник 16 или по меньшей мере его часть, противолежащая фланцу в форме усеченного конуса 15; содержит два элемента в виде сектора колец 27 и 28, которые установлены с возможностью перемещения, концентрично оси вращающегося распылителя 8, один относительно другого, а также относительно неподвижной части 29 сборника 16, который жестко связан с флан_цем„ выполненным в форме усеченного 'конуса 16. Также как в первом вари(анте осуществления (фиг.1 и 2) наиболее низкая часть 20 кольцевого сборника 16, а именно его элемент 27, открывается над желобом 21, который выходит в приемник 22, служащий для рекуперации жидкости. На фиг. 3 сплошной чертой показаны по«ложения двух подвижных элементов 27 |и 28 кольцевого сборника 16, которые соответствуют его максимальному раскрытию, т.е. углу выбрасывания жидкости, близкому к углу В (фиг.1). На фиг. 3 пунктирно-штриховой линией обозначены положения перемещающихся элементов 27 и 28 кольцевого сборника 16, которые соответствуют наименьшему раскрытию сборника, т.е. углу разбрызгивания 8 меньшему, чем максимальный угол 9. Это позволяет регулировать угол 0 разбрызгивания между максимальной и минимальной величинами, который может быть еще меньше, чем 9 (фиг.З), а именно настолько малым, как 10 или 15 . Такие низкие величины угла б разбрызгивания позволяют получить объемы разбрызгивания значительно меньше, чем 20 литров{гектар. Регулировка оборотов электродвигателя 1 (фиг. 2) позволяет, регулировать диаметр капелек разбрызгиваемой жидкости. Гидравлическая схема установки для разбрызгивания снабжена рядом вращающихся распылителей 30 и 31, каждый из которых снабжен в свою , 5 (0 15 20 25 ; 30 4 очередь, кольцевым сборником 32 и 33 одного из типов (фиг.1-4). Эта установка содержит несколько насосов 34 и 35, которые отбирают р а з брызгиваемую жидкость в приемнике 36 посредством трубопроводов 37-39. Насосы 34 и 35 нагнетают разбрызгиваемую жидкость в трубопроводы 40 и 41, питающие насадки (не показаны) различных вращающихся распылителей 30 и 31 посредством расширяющихся манжет 42 и 43 известного типа, предназначенных служить регуляторами расхода, и управляющих электроклапанов 44 и 4 5 . Каждый из них представляет электроклапан известного типа в нерабочем положении (фиг.5), с помощью которого соответствующий насос, например 34, нагнетает жидкость в общий обратный трубопровод 46, выходящий в резервуар приемника 36, а в рабочем положении соответствующий насос подает жидкость в трубопровод 40. Приемники 47 и 48 рекуперации жидкости, которые сопряжены соответственно со сборниками 32 и 33, соединены с приемником 36 'трубопроводами 48-50, в которых (размещены обратные клапаны 51 и 52. Во втором варианте (фиг.5) каждый из насосов 34 и 35, сопряженных с вращающимися распылителями 30 и 35 31, представляет собой перистальти• ческий насос (фиг.7). Различные перистальтические насосы 34 и 35 имеют роторы, такие как 53, поставленные на общем вал„у 54, концы 55 кото- . 40 рого размещены свободно вращающимися в кожухе 56 с помощью шариковых или роликовых подшипников 57 и 58. Подшипник 57 является подшипником конца оси 59, поверхности которой 45 внутри кожуха 56 сопряжены с соот• ветствующим концом общего вала 54 через колеса 60 свободного кода, тогда как его поверхность снаружи кожуха 56 сопряжена, именно с помо50 щью болтов, таких как 6 1 , со ступицей 62 приводного ролика 6 3 . В рассматриваемом варианте осуществления приводной ролик 63 снабжен пневматической шиной 64, предпочтительно, 55 мало или совсем не надутой, а узел, состоящий из кожуха 56, вала 54 и ступицы 62 ролика 63, размещен на качающемся рычаге таким образом, что 1213970 шина 64 ролика 63 прижимается, наролика 63, приводит этот ролик во пример, весом узла к периферии ковращательное движение, а направлелеса (не показано) передвижной устание вращения колеса свободного хода новки для пульверизации или трансбыло выбрано таким образом, что ступортного средства, которое ее не5 пица 62 ролика 63 приводит во врасет или которое ее буксирует, если щательное движение общий вал 54, на она сама снабжена несущими устройкотором поставлены роторы всех пествами. ристальтических насосов. При каждом обороте ролика 63 другие ролики, Согласно изобретению каждый пе10 такие как 70 и 71, размещенные на ристальтический насос, такой как роторе 53 различных перистальтичес34 или 65, содержит деформируемый ких насосов, снимают последовательно трубчатый элемент, такой как 66 или три раза сечение соответствующего де67, например, из экструдированного формируемого трубчатого элемента 66, синтетического материала, с отвальным поперечным сечением (фиг.6), 15 в результате чего каждый раз соотдеформируемый трубчатый элемент, ветствующим роликом нагнетается котакой как 66 каждого насоса 34, различество жидкости для разбрызгивамещен в съемной кассете 68, с котония, содержащееся на выходной сторорой жестко связан трубчатый элемент не трубчатого элемента 66 (в направ66. Каждая из этих кассет 68 имеет 20 лении вращения, обозначенном стрелв сечении плоскостью, перпендикукой на фиг. 7) в сторону выходного лярной к общему валу 54, форму, попатрубка 72 (фиг.7). Расход каждого казанную на фиг. 7. Каждая кассета перистальтического насоса 34 регу68 или 69 снабжена на стороне общего лируется соответствующей расширяювала 54 отверстием для прохода час25 щейся манжетой 42, а наилучшая равтей ротора, таких как 53, соответстномерность разбрызгивания в ходе вующего перистальтического насосав времени может быть получена смещеникоторые предназначаются для локальем, например, на 120 роликов ротоного сминания трубчатого элемента ров двух последовательно расположен66. Ротор 53 каждого перистальтического насоса образован двумя дис- 30 ныос перистальтических насосов. При отсутствии проскальзывания ками, размещенными перпендикулярно между роликом 63 ч колесом, к периобщему валу 54 с помощью муфтг насаферии которого он прижимается и межженных на этот вал, и с помощью трех ду этим колесом с грунтом мгновенная сминающих роликов 70 и 71, установ3 5 скорость вращения роторов 53 перисленных между двумя дисками соответтальтически* насосов пропорциональна ствующего ротора 53 таким образом, скорости продвижения подвижной устачтобы образовать за пределами цилиндновки для разбрызгивания, что обесрической поверхности, охватывающей печивает, по меньшей мере, аппроксиоба диска, выступы достаточной ширины для того, чтобы сминать, по мень- .д мативное постоянство объема жидкости, разбрызгиваемого на единицу пошей мере частично, деформируемый верхности, несмотря на изменение трубчатый элемент 66 в его части, скорости продвижения, которые нерасположенной к середине соответстизбежно, на неровных участках земли. вующей кассеты 68, как показано на Если описанная установка для раз45 фиг. 7. брызгивания двигается назад, то колесо 60 свободного хода исключает Когда установка для разбрызгивасообщение ролика 63• при его вращения продвигается вперед, например, нии с общим валом 54 и приведение э а трактором (не показан), то колесо установки или этого трактора, 5 0 этим валом, следовательно, во врана периферии которого размещена щательное движение роторов различных пневматическая шина 64 приводного перистальтических насосов. 1213970 2Q г\ гг Фиг.) 1213970 21 Фиг. 2 1213970 28 29 ZQ 21 II Фиг. 3 2Q 21 1213970 І2Ї3970 T//////////////7/Л БНИИШі Тираж 6 79 Заказ 788/63 Подписное Филиал П П "Патент", П г.Ужгород, ул.Проектная, k фиг!
