Дворядна ланцюгова передача

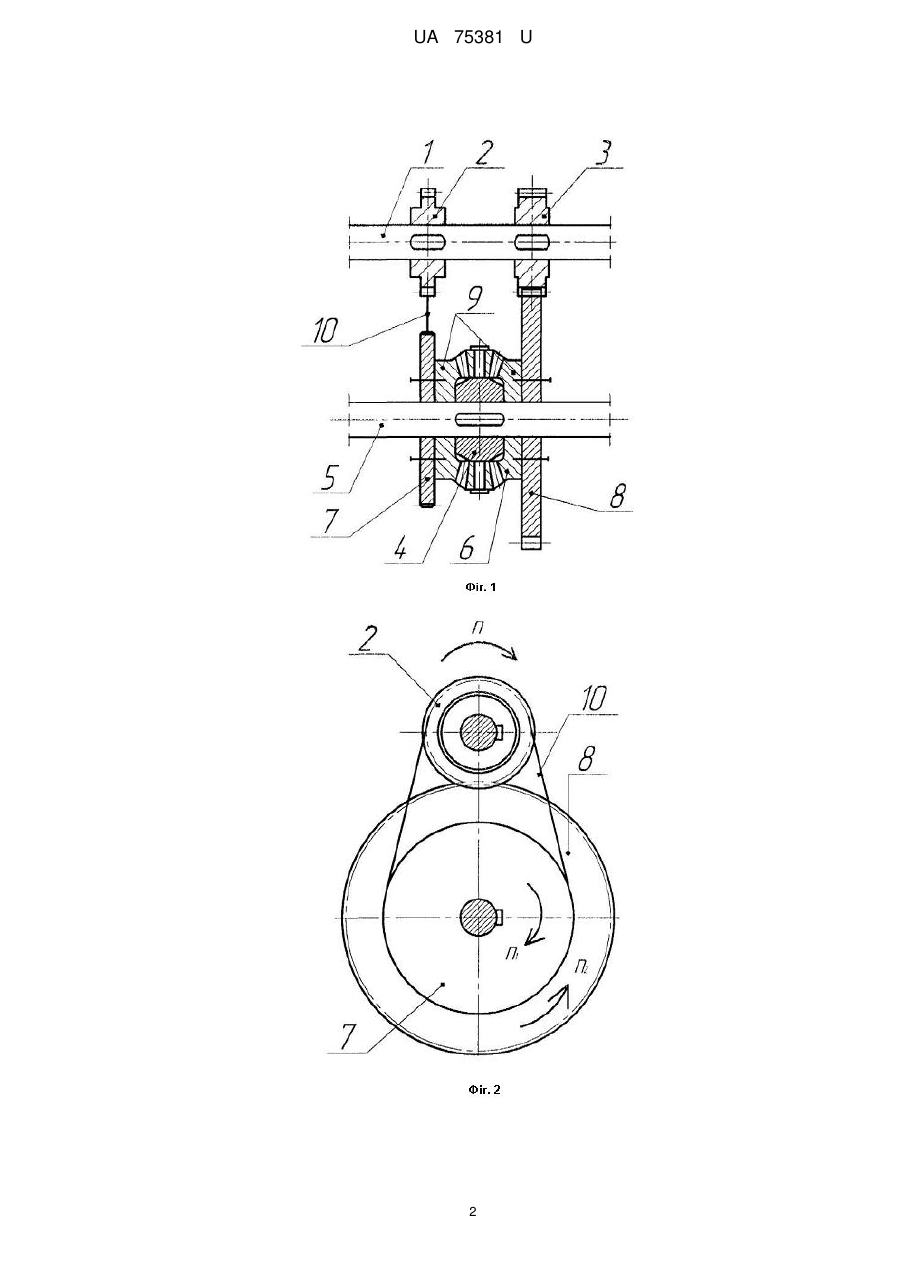

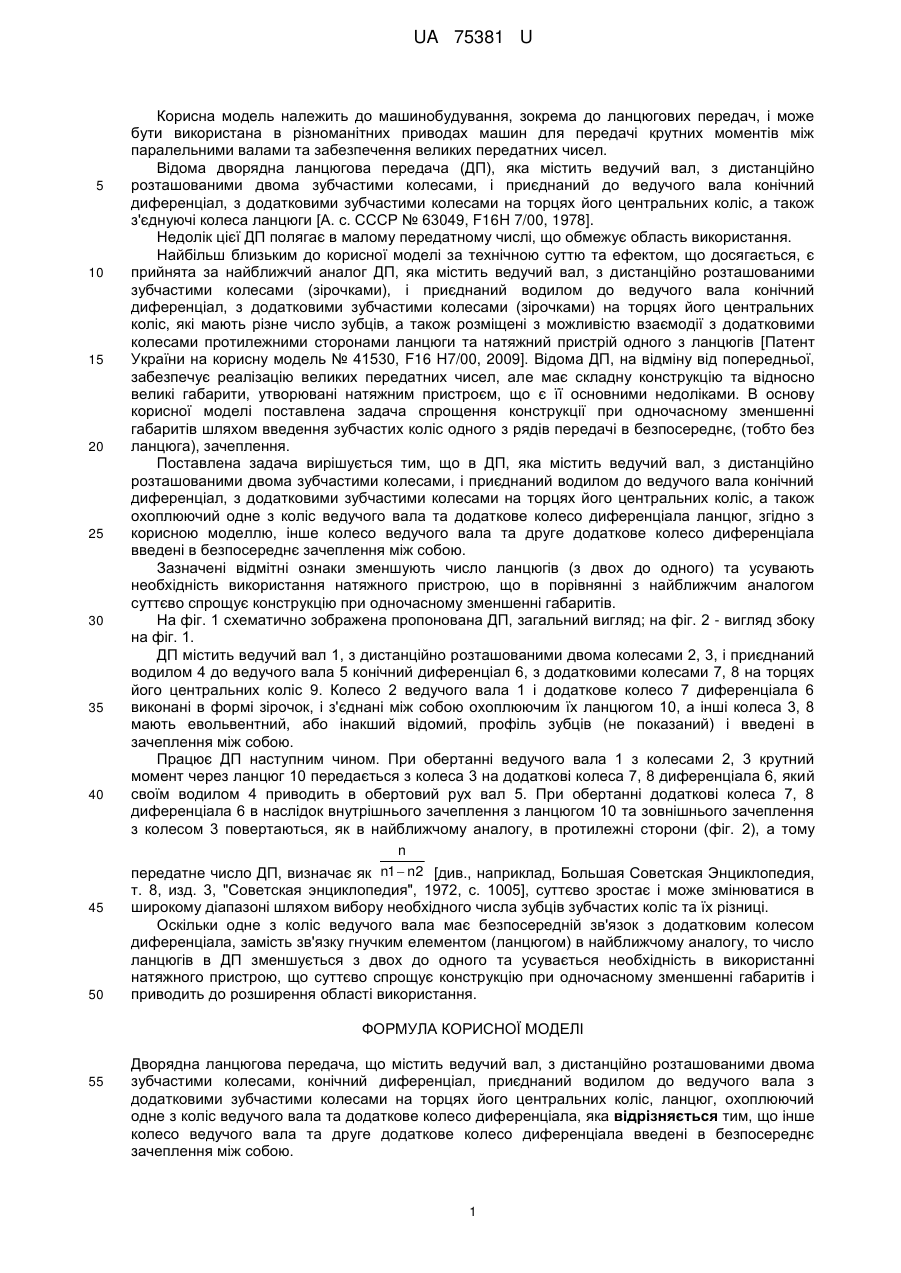

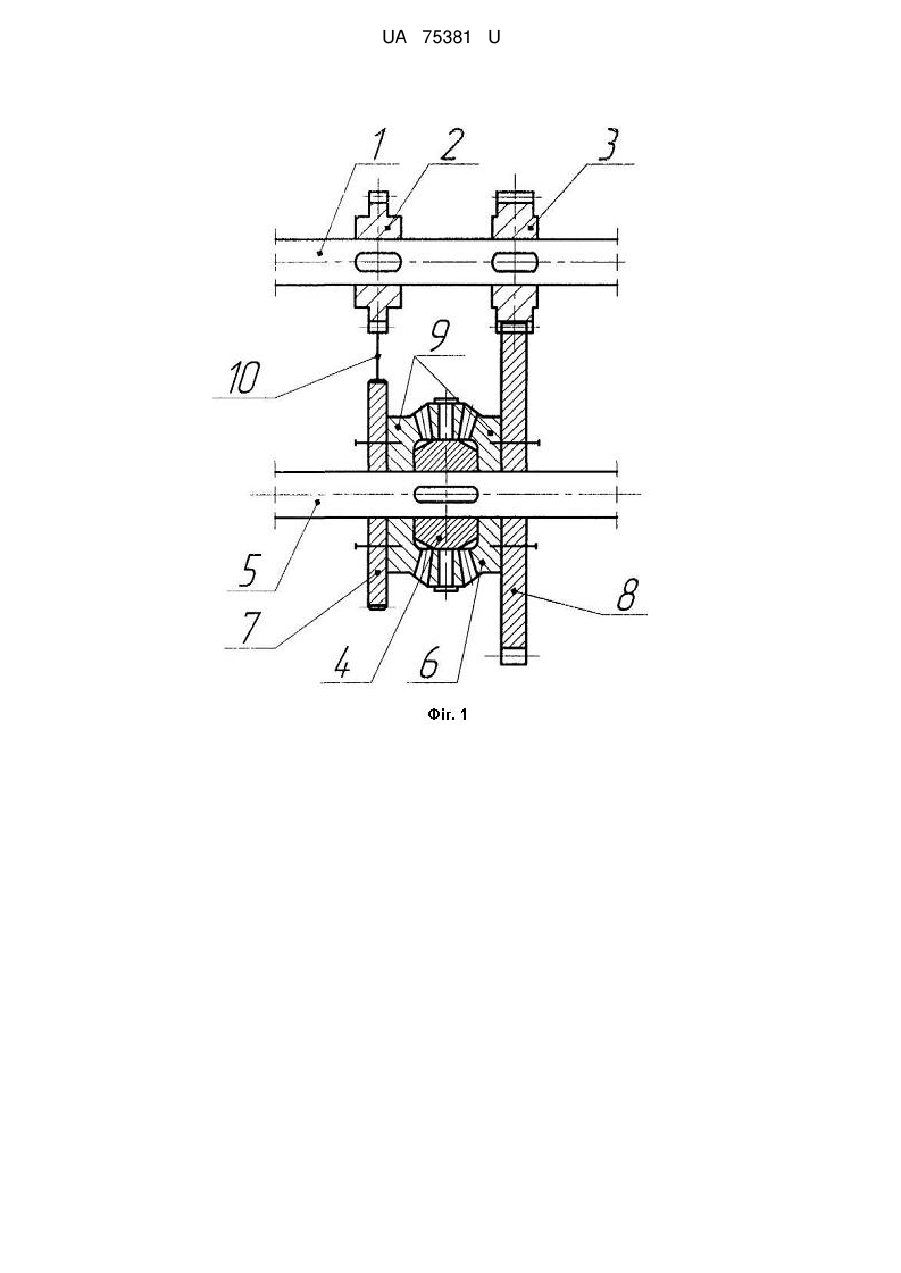

Реферат: Дворядна ланцюгова передача містить ведучий вал, з дистанційно розташованими двома зубчастими колесами, конічний диференціал, приєднаний водилом до ведучого вала з додатковими зубчастими колесами на торцях його центральних коліс, ланцюг, охоплюючий одне з коліс ведучого вала та додаткове колесо диференціала, інше колесо ведучого вала та друге додаткове колесо диференціала введені в безпосереднє зачеплення між собою. UA 75381 U (54) ДВОРЯДНА ЛАНЦЮГОВА ПЕРЕДАЧА UA 75381 U UA 75381 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до машинобудування, зокрема до ланцюгових передач, і може бути використана в різноманітних приводах машин для передачі крутних моментів між паралельними валами та забезпечення великих передатних чисел. Відома дворядна ланцюгова передача (ДП), яка містить ведучий вал, з дистанційно розташованими двома зубчастими колесами, і приєднаний до ведучого вала конічний диференціал, з додатковими зубчастими колесами на торцях його центральних коліс, а також з'єднуючі колеса ланцюги [А. с. СССР № 63049, F16H 7/00, 1978]. Недолік цієї ДП полягає в малому передатному числі, що обмежує область використання. Найбільш близьким до корисної моделі за технічною суттю та ефектом, що досягається, є прийнята за найближчий аналог ДП, яка містить ведучий вал, з дистанційно розташованими зубчастими колесами (зірочками), і приєднаний водилом до ведучого вала конічний диференціал, з додатковими зубчастими колесами (зірочками) на торцях його центральних коліс, які мають різне число зубців, а також розміщені з можливістю взаємодії з додатковими колесами протилежними сторонами ланцюги та натяжний пристрій одного з ланцюгів [Патент України на корисну модель № 41530, F16 H7/00, 2009]. Відома ДП, на відміну від попередньої, забезпечує реалізацію великих передатних чисел, але має складну конструкцію та відносно великі габарити, утворювані натяжним пристроєм, що є її основними недоліками. В основу корисної моделі поставлена задача спрощення конструкції при одночасному зменшенні габаритів шляхом введення зубчастих коліс одного з рядів передачі в безпосереднє, (тобто без ланцюга), зачеплення. Поставлена задача вирішується тим, що в ДП, яка містить ведучий вал, з дистанційно розташованими двома зубчастими колесами, і приєднаний водилом до ведучого вала конічний диференціал, з додатковими зубчастими колесами на торцях його центральних коліс, а також охоплюючий одне з коліс ведучого вала та додаткове колесо диференціала ланцюг, згідно з корисною моделлю, інше колесо ведучого вала та друге додаткове колесо диференціала введені в безпосереднє зачеплення між собою. Зазначені відмітні ознаки зменшують число ланцюгів (з двох до одного) та усувають необхідність використання натяжного пристрою, що в порівнянні з найближчим аналогом суттєво спрощує конструкцію при одночасному зменшенні габаритів. На фіг. 1 схематично зображена пропонована ДП, загальний вигляд; на фіг. 2 - вигляд збоку на фіг. 1. ДП містить ведучий вал 1, з дистанційно розташованими двома колесами 2, 3, і приєднаний водилом 4 до ведучого вала 5 конічний диференціал 6, з додатковими колесами 7, 8 на торцях його центральних коліс 9. Колесо 2 ведучого вала 1 і додаткове колесо 7 диференціала 6 виконані в формі зірочок, і з'єднані між собою охоплюючим їх ланцюгом 10, а інші колеса 3, 8 мають евольвентний, або інакший відомий, профіль зубців (не показаний) і введені в зачеплення між собою. Працює ДП наступним чином. При обертанні ведучого вала 1 з колесами 2, 3 крутний момент через ланцюг 10 передається з колеса 3 на додаткові колеса 7, 8 диференціала 6, який своїм водилом 4 приводить в обертовий рух вал 5. При обертанні додаткові колеса 7, 8 диференціала 6 в наслідок внутрішнього зачеплення з ланцюгом 10 та зовнішнього зачеплення з колесом 3 повертаються, як в найближчому аналогу, в протилежні сторони (фіг. 2), а тому n n1  n2 [див., наприклад, Большая Советская Энциклопедия, передатне число ДП, визначає як т. 8, изд. 3, "Советская энциклопедия", 1972, с. 1005], суттєво зростає і може змінюватися в широкому діапазоні шляхом вибору необхідного числа зубців зубчастих коліс та їх різниці. Оскільки одне з коліс ведучого вала має безпосередній зв'язок з додатковим колесом диференціала, замість зв'язку гнучким елементом (ланцюгом) в найближчому аналогу, то число ланцюгів в ДП зменшується з двох до одного та усувається необхідність в використанні натяжного пристрою, що суттєво спрощує конструкцію при одночасному зменшенні габаритів і приводить до розширення області використання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Дворядна ланцюгова передача, що містить ведучий вал, з дистанційно розташованими двома зубчастими колесами, конічний диференціал, приєднаний водилом до ведучого вала з додатковими зубчастими колесами на торцях його центральних коліс, ланцюг, охоплюючий одне з коліс ведучого вала та додаткове колесо диференціала, яка відрізняється тим, що інше колесо ведучого вала та друге додаткове колесо диференціала введені в безпосереднє зачеплення між собою. 1 UA 75381 U 2 UA 75381 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
