Пластмасова пляшка для напоїв

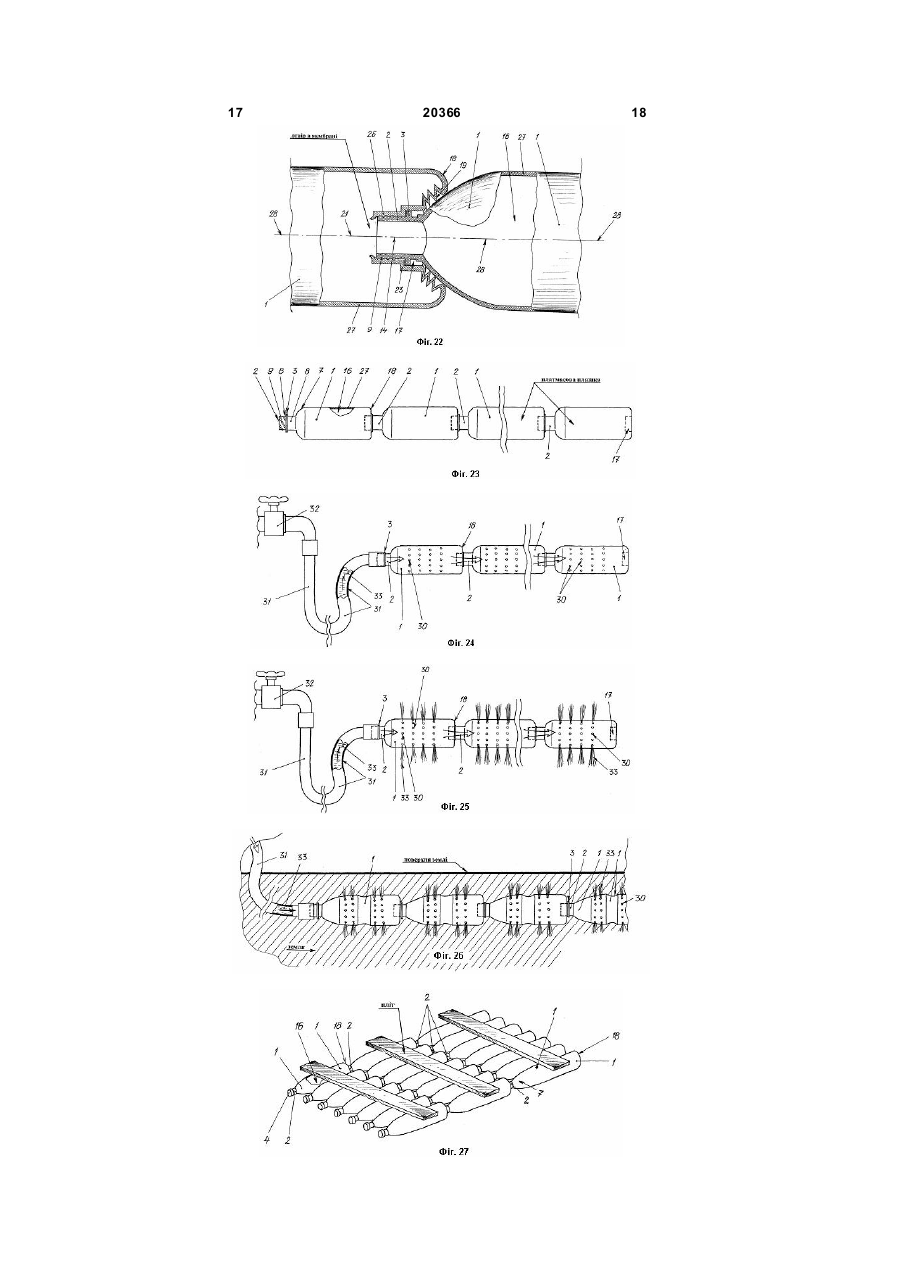

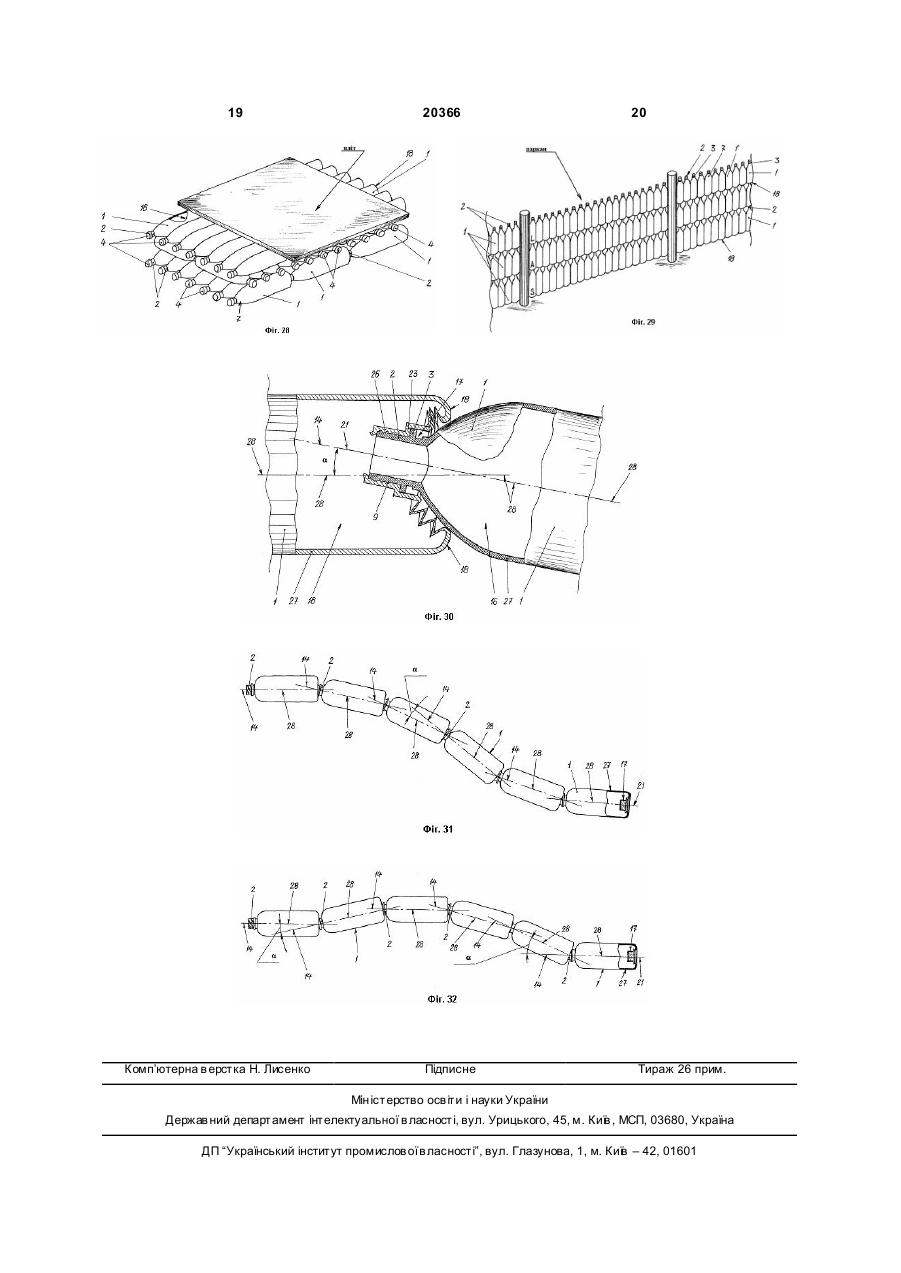

1. Пластмасова пляшка для напоїв, яка містить корпус з виконаною на ньому на одній з торцевих частин заливною горловиною і буртом, та кришку з різьбою, виконаною на внутрішній поверхні бічних стінок, при цьому заливна горловина виконана виступною над поверхнею торцевої частини корпусу, заливна горловина виконана циліндричної форми, на бічній поверхні заливної горловини виконана різьба, що відповідає різьбі, яка виконана на кришці, бурт розміщений за різьбою між крайнім нижнім витком та торцевою частиною корпусу, причому торцева поверхня кришки виконана пласкою або будь-якої іншої форми, на зовнішній поверхні бічних стінок кришки виконана насічка або елементи будь-якої іншої фактури, площина бурта перпендикулярна поздовжній осі заливної горловини, корпус та кришка виконані з пластмаси або будь-якого іншого полімерного матеріалу, що по медичних нормах забезпечує тривале збереження рідкого харчового продукту, поміщеного у вн утрішню порожнину корпусу пляшки, яка відрізняється тим, що вона містить заглиблення, виконане на протилежній відносно заливної горловини торцевій частині корпусу, направлене усередину корпусу, на зазначеній торцевій частині корпусу в місці входу в заглиблення виконана площадка з отвором, закритим зазначеним заглибленням, при цьому зазначене заглиблення виконано у вигляді з`єднаних між собою по поздовжній осі ланок циліндричного та гофрованого типу, торцева поверхня циліндричної ланки заглиблення закрита мембраною пласкої або будь-якої іншої форми, на відкритій частині циліндричної ланки заглиблення виконаний кільцевий відгин, стінки якого направлені у бік від поздовжньої осі зазначеного заглиблення, ланка гофрованого типу ви 2 (19) 1 3 20366 4 відрізняє ться тим, що кришка та конструктивні ктивні елементи заглиблення виготовлені або з елементи заглиблення виготовлені або з матеріапрозорого матеріалу, або непрозорого матеріалу, лу, який є аналогічним матеріалу корпусу, або з або кольорового матеріалу - прозорого або непробудь-якого іншого матеріалу, що по медичних нозорого. рмах забезпечує тривале збереження рідкого хар9. Пластмасова пляшка для напоїв за п. 1, яка чового продукту, поміщеного у внутрішню порожвідрізняє ться тим, що корпус, кришка та конструнину корпусу пляшки. ктивні елементи заглиблення виготовлені або од8. Пластмасова пляшка для напоїв за п. 1, яка наковими по прозорості та кольору, або різними в відрізняє ться тим, що корпус, кришка та конструбудь-якій комбінації між собою. Корисна модель відноситься до галузі задоволення життєви х потреб людини, зокрема, до пляшок, а саме, до пластмасових пляшок, призначених для розміщення напоїв або будь-яких інших рідких речовин. Відома ємність для рідких харчових продуктів, що містить корпус, виконаний герметичним, заливну горловину, виконану на корпусі, що закривається кришкою або пробкою, при цьому на зовнішній поверхні корпуса виконані декоративні елементи, що виступають над поверхнею корпуса, на зовнішній поверхні корпуса нанесені або написи, або малюнки, або комбінація графічних елементів, що відрізняються за формою і кольорами, причому декоративні виступи на поверхні виконані розташованими в площині, перпендикулярної поздовжньої осі корпуса згаданої ємності [1]. До недоліків відомої ємності для рідких харчових продуктів відноситься те, що вона не несе більше ніяких функцій, крім, як функції ємності для зберігання рідких харчови х продуктів. Відома пляшка для напоїв, яка містить корпус з виконаною на ньому на одній з торцевих частин заливною горловиною і буртом, та кришку з різьбою, виконаною на внутрішній поверхні бокових стінок, при цьому заливна горловина виконана виступною над поверхнею торцевої частини корпуса, на бічній поверхні заливної горловини виконана різьба, що відповідає різьбі, яка виконана на кришці, бурт виконано розміщеним за різьбою, причому площина бурта перпендикулярна подовжній осі заливної горловини [2]. До недоліків відомої пляшки для напоїв відноситься те, що вона виконує тільки функції тари для зберігання рідких речовин, наприклад, для мінеральної води або будь-яких безалкогольних напоїв. Найбільш близьким технічним рішенням, як по суті, так і за результатом, що досягається, яке обрано за найближчий аналог, є пластмасова пляшка для напоїв, яка містить корпус з виконаною на ньому на одній з торцевих частин заливною горловиною і буртом, та кришку з різьбою, виконаною на внутрішній поверхні бічних стінок, при цьому заливна горловина виконана виступною над поверхнею торцевої частини корпуса, заливна горловина виконана циліндричної форми, на бічній поверхні заливної горловини виконана різьба, що відповідає різьбі, яка виконана на кришці, бурт розміщено за різьбою між крайнім нижнім витком та торцевою частиною корпуса, причому торцева поверхня кришки виконана пласкою або будь-якої іншої форми, на зовнішній поверхні бічних стінок кришки виконана насічка або елементи будь-якої іншої фактури, площина бур та перпендикулярна поздовжній осі заливної горловини, корпус та кришка виконані з пластмаси або будь-якого іншого полімерного матеріалу, що по медичних нормах забезпечує тривале збереження рідкого харчового продукту, поміщеного у вн утрішню порожнину корпуса пляшки [3]. До недоліків відомої пляшки для напоїв, яка обрана за найближчий аналог, відноситься те, що вона виконує тільки функції тари для зберігання рідких речовин, наприклад, мінеральної води або будь-яких інших безалкогольних напоїв. В основу корисної моделі поставлена задача шляхом зміни конструкції пластмасової пляшки для напоїв забезпечити розширення її функцій, можливостей та галузей застосування. Суть корисної моделі в пляшці для напоїв, яка містить корпус з виконаною на ньому на одній з торцевих частин заливною горловиною і буртом, та кришку з різьбою, виконаною на внутрішній поверхні бічних стінок, при цьому заливна горловина виконана виступною над поверхнею торцевої частини корпуса, заливна горловина виконана циліндричної форми, на бічній поверхні заливної горловини виконана різьба, що відповідає різьбі, яка виконана на кришці, бурт розміщено за різьбою між крайнім нижнім витком та торцевою частиною корпуса, причому торцева поверхня кришки виконана пласкою або будь-якої іншої форми, на зовнішній поверхні бічних стінок кришки виконана насічка або елементи будь-якої іншої фактури, площина бурта перпендикулярна поздовжній осі заливної горловини, корпус та кришка виконані з пластмаси або будь-якого іншого полімерного матеріалу, що по медичних нормах забезпечує тривале збереження рідкого харчового продукту, поміщеного у внутрішню порожнину корпуса пляшки, полягає в тому, що вона містить заглиблення, виконане на протилежній, відносно заливної горловини, торцевій частині корпуса, направлене усередину корпусу, на зазначеній торцевій частині корпуса в місці входу в заглиблення виконана площадка з отвором, закритим зазначеним заглибленням. Суть корисної моделі полягає і в тому, що зазначене заглиблення виконано у вигляді сполучених між собою по поздовжній осі ланок циліндричного та гофрованого типу, торцева поверхня циліндричної ланки заглиблення закрита мембраною пласкої або будь-якої іншої форми, на відкритій частині циліндричної ланки заглиблення виконаний кільцевий відгин, стінки якого направ 5 20366 6 лені у бік від поздовжньої осі зазначеного заглибвиконаний кільцевий відгин, стінки якого направлення, ланка гофрованого типу виконана сполучелені у бік від поздовжньої осі зазначеного заглибною одною торцевою частиною із відгином циліндлення, ланка гофрованого типу виконана сполучеричної ланки по його зовнішньому краю, а другою ною одною торцевою частиною із відгином торцевою частиною - з площадкою по краях отвоциліндричної ланки по його зовнішньому краю, а ру, на внутрішній поверхні циліндричної ланки задругою торцевою частиною - з площадкою по краглиблення виконана різьба, що аналогічна різьбі, ях отвору, на внутрішній поверхні циліндричної яка виконана на кришці, форма та габарити зазналанки заглиблення виконана різьба, що аналогічна ченої циліндричної ланки заглиблення аналогічні різьбі, яка виконана на кришці, форма та габарити формі та габаритам внутрішньої частини кришки, зазначеної циліндричної ланки заглиблення анациліндрична ланка заглиблення виконана глибилогічні формі та габаритам внутрішньої частини ною не менше величини бокових стінок зазначеної кришки, циліндрична ланка заглиблення виконана кришки, гофрована ланка заглиблення виконана глибиною не менше величини бокових стінок задовжиною не менше величини бокових стінок цизначеної кришки, гофрована ланка заглиблення ліндричної ланки заглиблення, корпус пляшки вивиконана довжиною не менше величини бокових конано циліндричної або будь-якої іншої форми в стінок циліндричної ланки заглиблення, корпус плані та поперечного перерізу, гофровану ланку пляшки виконано циліндричної або будь-якої іншої виконано циліндричної або будь-якої іншої форми форми в плані та поперечного перерізу, гофровану по її довжині. Суть корисної моделі полягає також і ланку виконано циліндричної або будь-якої іншої в тому, що внутрішній діаметр гофрованої ланки форми по її довжині, причому внутрішній діаметр виконано більшим, ніж внутрішній діаметр циліндгофрованої ланки виконано більшим, ніж внутріричної ланки заглиблення, товщина стінок та мемшній діаметр циліндричної ланки заглиблення, брани, що створюють циліндричну ланку зазначетовщина стінок та мембрани, що створюють циліного заглиблення, а також товщина стінок ндричну ланку зазначеного заглиблення, а також гофрованої ланки заглиблення виконана або ментовщина стінок гофрованої ланки заглиблення шою, або рівною, або більшою товщини стінок ковиконана або меншою, або рівною, або більшою рпуса, заглиблення виконане або по поздовжній товщини стінок корпуса, заглиблення виконане осі корпуса, або паралельно зазначеної поздовжабо по поздовжній осі корпуса, або паралельно ньої осі корпуса, площина площадки, яка виконана зазначеної поздовжньої осі корпуса, площина на торцевій частині корпуса в місці входу в заглиплощадки, яка виконана на торцевій частині корблення, перпендикулярна поздовжній осі корпуса пуса в місці входу в заглиблення, перпендикулярпляшки, стики між відгином на циліндричній ланці і на поздовжній осі корпуса пляшки, стики між відгигофрованою ланкою, а також між гофрованою ланном на циліндричній ланці і гофрованою ланкою, а кою і площадкою виконано герметичними, площитакож між гофрованою ланкою і площадкою викона стінок кільцевого відгину перпендикулярна понано герметичними, площина стінок кільцевого здовжній осі циліндричної ланки, діаметр стінок відгину перпендикулярна поздовжній осі циліндрикільцевого відгину дорівнює зовнішньому діаметру чної ланки, діаметр стінок кільцевого відгину дорібурта, кришка та конструктивні елементи заглибвнює зовнішньому діаметру бурта, кришка та конслення виготовлені або з матеріалу, який є аналогітруктивні елементи заглиблення виготовлені або з чним матеріалу корпуса, або з будь-якого іншого матеріалу, який є аналогічним матеріалу корпуса, матеріалу, що по медичних нормах забезпечує або з будь-якого іншого матеріалу, що по медичтривале збереження рідкого харчового продукту, них нормах забезпечує тривале збереження рідкопоміщеного у внутрішню порожнину корпуса пляшго харчового продукту, поміщеного у внутрішню ки, корпус, кришка та конструктивні елементи запорожнину корпуса пляшки, корпус, кришка та глиблення виготовлені або з прозорого матеріалу, конструктивні елементи заглиблення виготовлені або непрозорого матеріалу, або кольорового маабо з прозорого матеріалу, або непрозорого матетеріалу - прозорого або непрозорого, а зазначені ріалу, або кольорового матеріалу - прозорого або корпус, кришка та конструктивні елементи заглибнепрозорого, а зазначені корпус, кришка та конслення виготовлені або однаковими по прозорості труктивні елементи заглиблення виготовлені або та кольору, або різними в будь-якій комбінації між однаковими по прозорості та кольору, або різними собою. в будь-якій комбінації між собою. Порівняльний аналіз технічного рішення з Суть корисної моделі пояснюється за допомонайближчий аналогом показує, що пластмасова гою креслень, де пляшка для напоїв, яка заявляється, відрізняється на Фіг.1 представлена конструктивнотим, що вона містить заглиблення, виконане на компонувальна схема пластмасової пляшки для протилежній, відносно заливної горловини, торценапоїв, яка заявляється, вій частині корпуса, направлене усередину корпуна Фіг.2 представлена конструктивносу, на зазначеній торцевій частині корпуса в місці компонувальна схема верхньої частини корпуса входу в заглиблення виконана площадка з отвопляшки з розміщеною на ній заливною горловиром, закритим зазначеним заглибленням, при ною, цьому зазначене заглиблення виконано у вигляді на Фіг.3-5 показані варіанти конструктивного сполучених між собою по поздовжній осі ланок виконання кришки, циліндричного та гофрованого типу, торцева пона Фіг.6-8 показані варіанти нанесення на зовверхня циліндричної ланки заглиблення закрита нішню поверхню бічних стінок кришки елементів мембраною пласкої або будь-якої іншої форми, на різної фактури, відкритій частині циліндричної ланки заглиблення 7 20366 8 на Фіг.9 представлена конструктивнонаправлене усередину корпусу 1 (у його внутрікомпонувальна схема нижньої частини корпуса шню порожнину 16) (див. Фіг.1 та Фіг.9). На зазнапляшки із розміщеним на ній заглибленням, ченій торцевій частині 18 корпуса 1 в місці входу в на Фіг.10-11 показані варіанти конструктивного заглиблення 17 виконана площадка 19 з отвором виконання циліндричної ланки (позиція "А") загли20, закритим зазначеним заглибленням 17 (див. блення, Фіг.1 та Фіг.9). Констр уктивно зазначене заглибна Фіг.12-13 показані варіанти конструктивного лення 17 виконано у вигляді сполучених між собою виконання корпусу пляшки, по поздовжній осі 21 ланок циліндричного (позиція на Фіг.14-16 показані варіанти конструктивного "А") та го фрованого типу (позиція "Б") (див. Фіг.9). виконання корпусу пляшки у поперечному перерізі, Торцева поверхня циліндричної ланки (позиція на Фіг.17-19 показані варіанти конструктивного "А") заглиблення 17 закрита мембраною 22 пласвиконання гофрованої ланки (позиція "Б") заглибкої (див. Фіг.1 та Фіг.9) або будь-якої іншої форми лення, (див. Фіг.10-11). На відкритій частині циліндричної на Фіг.20 показаний варіант розташування заланки (позиція "А") заглиблення 17 виконаний кіглиблення паралельно поздовжній осі корпуса льцевий відгин 23, стінки якого направлені у бік від пластмасової пляшки для напоїв, яка заявляється, поздовжньої осі 21 зазначеного заглиблення 17 на Фіг.21 показана схема виконання отвору в (див. Фіг.9-11). Ланка гофрованого типу (позиція мембрані циліндричної ланки (позиція "А") заглиб"Б") виконана сполученою одною торцевою частилення, ною із відгином 23 циліндричної ланки (позиція "А") на Фіг.22 показана схема загвинчування залипо його зовнішньому краю, а другою торцевою вної горловини одної пляшки у заглиблення другої частиною - з площадкою 19 по краях отвор у 20 пляшки, (див. Фіг.1 та Фіг.9). На вн утрішній поверхні 24 цина Фіг.23 показана схема створення ланки із ліндричної ланки (позиція "А") заглиблення 17 виз'єднаних між собою пляшок, конана різьба 25, що аналогічна різьбі 5, яка викона Фіг.24-26 показані варіанти застосування нана на кришці 4 (див. Фіг.9-11). Форма та ланки з'єднаних між собою пляшок у якості трубогабарити (висота h) зазначеної циліндричної ланки проводу для поливки рослин, (позиція "А") заглиблення 17 аналогічні формі та на Фіг.27-28 показані варіанти з'єднання між габаритам (висота h1) внутрішньої частини кришки собою пляшок для створення плота, 4 (див. Фіг.1 та Фіг.9). Циліндрична ланка (позиція на Фіг.29 показаний варіант з'єднання між со"А") заглиблення 17 виконана глибиною h не менбою пляшок для створення паркану, ше величини h1 бокових стінок зазначеної кришки на Фіг.30 показана схема з'єднання між собою 4. Гофрована ланка (позиція "Б") заглиблення 17 пляшок із розташуванням їх під кутом щодо поздовиконана довжиною h2 не менше величини h бовжніх осей корпусів зазначених пляшок, кових стінок циліндричної ланки (позиція "А") зана Фіг.31-32 показані варіанти з'єднання між глиблення 17. Корпус 1 пляшки виконано циліндсобою у ланку непрямої форми пластмасових ричної (див. Фіг.1) або будь-якої іншої форми в пляшок для напоїв, конструкція яких заявляється. плані (див. Фіг.12-13) та поперечного перерізу Пластмасова пляшка для напоїв (див. Фіг.1) (див. Фіг.14-16). Гофровану ланку (позиція "Б") містить (як варіант конструктивного виконання) виконано циліндричної (див. Фіг.17) або будь-якої корпус 1 з виконаною на ньому на одній з торцевих іншої форми по її довжині h2 (див. Фіг.18-19). Кончастин заливною горловиною 2 і буртом 3, та криструктивно внутрішній діаметр d гофрованої ланки шку 4 з різьбою 5, виконаною на внутрішній повер(позиція "Б") виконано більшим, ніж внутрішній хні 6 бічних стінок. При цьому заливна горловина 2 діаметр d1 циліндричної ланки (позиція "А") загликонструктивно виконана виступною над поверхнею блення 17 (див. Фіг.1, Фіг.9 та Фіг.17-19). Товщина f 7 торцевої частини корпуса 1. Зазначена заливна стінок 26 та мембрани 22, що створюють циліндгорловина 2 виконана циліндричної форми (див. ричну ланку (позиція "А") зазначеного заглиблення Фіг.2). На бічній поверхні 8 заливної горловини 2 17, а також товщина стінок f1 гофрованої ланки виконана різьба 9, що відповідає різьбі 5, яка ви(позиція "Б") заглиблення 17 виконана або менконана на кришці 4 (див. Фіг.2). Бурт 3 розміщено шою, або рівною, або більшою товщини стінок 27 за різьбою 9 між крайнім нижнім витком та торцекорпуса 1. Заглиблення 17 виконане або по поздовою частиною корпуса 1 (див. Фіг.1-2). Конструктивжній осі 28 корпуса 1 (див. Фіг.1, Фіг.9 ), або паравно торцева поверхня 10 кришки 4 виконана або лельно зазначеної поздовжньої осі 28 корпуса 1 пласкою (див. Фіг.3), або будь-якої іншої форми (див. Фіг.20). Площина R площадки 19, яка вико(див. Фіг.4-5). На зовнішній поверхні 11 бічних стінана на торцевій частині 18 корпуса 1 в місці входу нок кришки 4 виконана насічка 12 (див. Фіг.6) або (позиці 20) в заглиблення 17, перпендикулярна елементи 13 будь-якої іншої фактури (див. Фіг.7-8). поздовжній осі 28 корпуса 1 пляшки (див. Фіг.9, Площина Q бурта 3 перпендикулярна поздовжній Фіг.17-19). Стики між відгином 23 на циліндричній осі 14 заливної горловини 2 (див. Фіг.1-2). Корпус 1 ланці (позиція "А") і гофрованою ланкою (позиція та кришка 4 виконані з пластмаси або будь-якого "Б"), а також між гофрованою ланкою (позиція "Б") іншого полімерного матеріалу, що по медичних і площадкою 19 виконано герметичними. Площина нормах забезпечує тривале збереження рідкого S стінок кільцевого відгину 23 перпендикулярна харчового продукту 15, поміщеного у внутрішню поздовжній осі 21 циліндричної ланки (позиція "А") порожнину 16 корпуса 1 пляшки. Пластмасова (див. Фіг.9 та Фіг.17-19). Діаметр d2 стінок кільцепляшка для напоїв конструктивно містить заглибвого відгину 23 дорівнює зовнішньому діаметру d3 лення 17, виконане на протилежній, відносно забурта 3 (див. Фіг.1 та Фіг.20). Кришка 4 та конструливної горловини 2, торцевій частині 18 корпуса 1, ктивні елементи заглиблення 17 виготовлені або з 9 20366 10 матеріалу, який є аналогічним матеріалу корпуса у вн утрішню порожнину 16 корпуса 1 пляшки. Кор1, або з будь-якого іншого матеріалу, що по медипус 1, кришку 4 та конструктивні елементи заглибчних нормах забезпечує тривале збереження рідлення 17 виготовляють або з прозорого матеріалу кого харчового продукту 15, поміщеного у внутрі[3, 4], або непрозорого матеріалу, або кольорового шню порожнину 16 корпуса 1 пляшки. Корпус 1, матеріалу - прозорого або непрозорого. Корпус 1, кришка 4 та конструктивні елементи заглиблення кришку 4 та конструктивні елементи заглиблення 17 виготовлені або з прозорого матеріалу, або 17 виготовляють або однаковими по прозорості та непрозорого матеріалу, або кольорового матеріакольору, або різними в будь-якій комбінації між лу - прозорого або непрозорого. Корпус 1, кришка собою. 4 та конструктивні елементи заглиблення 17 вигоКонструктивно заглиблення 17 виконують у витовлені або однаковими по прозорості та кольору, гляді сполучених між собою по поздовжній осі 21 або різними в будь-якій комбінації між собою. зазначених вище ланок циліндричного (позиція Пластмасова пляшка для напоїв експлуату"А") та го фрованого типу (позиція "Б") (див. Фіг.1, ється наступним чином. Фіг.9 та Фіг.17-20). Заглиблення 17 виконують так, Попередньо виготовляють корпус 1 та кришку щоб воно було направлене усередину корпусу 1 4 з різьбою 5 (виконаною на внутрішній поверхні 6 (див. Фіг.1, Фіг.9 та Фіг.20). Торцеву поверхню цибокових стінок). Корпус 1 виготовляють будь-якої ліндричної ланки (позиція "А") заглиблення 17 заформи в плані (див. Фіг.1, Фіг.12-13 та Фіг.20). На кривають мембраною 22 пласкої (див. Фіг.1, Фіг.9 корпусі 1 також виготовляють (на одній з торцевих та Фіг.17-20) або будь-якої іншої форми (див. частин 7) заливну горловину 2, на якій, у свою черФіг.10-11). На відкритій частині циліндричної ланки гу, ви готовляють бурт 3 (див. Фіг.1-2). На др угій (позиція "А") заглиблення 17 виконують кільцевий торцевій частині 18 корпуса 1, що є протилежною, відгин 23, стінки якого направлені у бік від поздоввідносно заливної горловини 2, виготовляють жньої осі 21 зазначеного заглиблення 17 (див. площадку 19 з отвором 20 та заглиблення 17, яке Фіг.9 та Фіг.17-20). Площину S стінок кільцевого конструктивно складається з циліндричної ланки відгину 23 виконують перпендикулярною поздовж(позиція "А") та го фрованої ланки (позиція "Б") ній осі 21 циліндричної ланки (позиція "А") (див. (див. Фіг.9). Фіг.9 та Фіг.17-20). Ланку гофрованого типу (позиЗаливну горловину 2 конструктивно виконують ція "Б") сполучають одною торцевою частиною із виступною над поверхнею 7 торцевої частини корвідгином 23 циліндричної ланки (позиція "А") по пуса 1. Зазначену заливну горловину 2 виконують його зовнішньому краю, а другою торцевою частициліндричної форми (див. Фіг.1-2). На бічній повеною - з площадкою 19 по краях отвору 20 (див. рхні 8 заливної горловини 2 виконують різьбу 9, Фіг.1, Фіг.9 та Фіг.17-20). На внутрішній поверхні 24 що відповідає різьбі 5, яка буде виконана на кришциліндричної ланки (позиція "А") заглиблення 17 ці 4 (згідно з технологією виготовлення кришки 4). виконують різьбу 25, що аналогічна різьбі 5, яка Площадку 19 з отвором 20 виготовляють нижвиконана на кришці 4 (див. Фіг.1, Фіг.9 та Фіг.17ній торцевій частині 18 корпуса 1. Площину R 20). Заглиблення 17, а саме, циліндричну ланку площадки 19, яка виконана на торцевій частині 18 (позиція "А") за формою та габаритами (висота h) корпуса 1 в місці входу (позиці 20) в заглиблення виконують аналогічною формі та габаритам (висо17, виконують перпендикулярною поздовжній осі та hi) внутрішньої частини кришки 4 (див. Фіг.3-5 та 28 корпуса 1 пляшки (див. Фіг.1, Фіг.9, Фіг.17-19 та Фіг.9 і Фіг.17-20). Циліндричну ланку (позиція "А") Фіг.20). заглиблення 17 виконують глибиною h не менше Кришку 4 виконують П-подібного перерізу у величини h1 бокових стінок зазначеної кришки 4. вертикальній площині (див. Фіг.3). Конструктивно Гофровану ланку (позиція "Б") заглиблення 17 торцеву поверхню 10 кришки 4 виконують або виконують довжиною h2 не менше величини h бопласкою (див. Фіг.1, Фіг.3 та Фіг.6-7), або будь-якої кових стінок циліндричної ланки (позиція "А") заіншої форми (див. Фіг.4-5 та Фіг.8). На зовнішній глиблення 17 (див. Фіг.9). Гофровану ланку (позиповерхні 11 бічних стінок кришки 4 виконують або ція "Б") виконують або циліндричної (див. Фіг.17) насічку 12 (див. Фіг.1, Фіг.6), або елементи 13 або будь-якої іншої форми по її довжині h2 (див. будь-якої іншої фактури (див. Фіг.7-8). На внутріФіг.1, Фіг.9, Фіг.18-20). Конструктивно вн утрішній шній поверхні кришки 4 виконують різьбу 5 (див. діаметр d гофрованої ланки (позиція "Б") виконуФіг.3-5), що є відповідною різьбі 9, яка виконана на ють більшим, ніж внутрішній діаметр d1 циліндризаливній горловині 2 (див. Фіг.1-2). чної ланки (позиція "А") заглиблення 17 (див. Фіг.9 Бурт 3 конструктивно розміщують (розташота Фіг.17-19). Товщин у f стінок 26 та мембрани 22, вують) за різьбою 9 між крайнім нижнім витком та що створюють циліндричну ланку (позиція "А") торцевою частиною корпуса 1 (див. Фіг.1-2). Зовзазначеного заглиблення 17, а також товщину стінішній діаметр d3 бурта 3 (див. Фіг.1-2 та Фіг.20) нок f1 гофрованої ланки (позиція "Б") заглиблення виконують таким, що він дорівнює діаметру d1 17 виконують або меншою, або рівною, або більстінок кільцевого відгину 23 (на циліндричній ланці шою товщини f2 стінок 27 корпуса 1. Заглиблення (позиція "А")). Бурт 3 розміщують (розташовують) 17 виконують (як варіанти конструктивного викотак, щоб площина Q бурта 3 була перпендикулярнання) або по поздовжній осі 28 корпуса 1 (див. на поздовжній осі 14 заливної горловини 2 (див. Фіг.1 та Фіг.9), або паралельно зазначеної поздовФіг.1-2 та Фіг.20). жньої осі 28 корпуса 1 (див. Фіг.20). Корпус 1 та кришку 4 виконують з пластмаси Стики між відгином 23 на циліндричній ланці або з будь-якого іншого полімерного матеріалу, що (позиція "А") і гофрованою ланкою (позиція "Б"), а по медичних нормах забезпечує тривале зберетакож між гофрованою ланкою (позиція "Б") і пложення рідкого харчового продукту 15, поміщеного щадкою 19 виконано герметичними. Діаметр d2 11 20366 12 стінок кільцевого відгину 23 виконують таким, що постачання 32, при цьому один з кінців шлангу 31 дорівнює зовнішньому діаметру d3 бурта 3 (див. закріплюють на заливній горловині 2 корпуса 1 Фіг.1-2 та Фіг.9 і Фіг.17-20). пляшки, яка є першою в ланцюгу магістралі (див. Використовують пластмасову пляшку для наФіг.24). Після цього відкривають систему водопопоїв таким чином. Попередньо заповнюють пляшстачання 32 і по шлангу 31 подають воду (позиція ку, яка заявляється, будь-яким видом напою (по33) на вхід магістралі, що зібрана з пляшок, які зиція 15 - рідка речовина будь-якого типу, з'єднані між собою вищеописаним способом (див. наприклад, вода газована/негазована, сік, пиво, Фіг.25). Вода (позиція 33) заходить у внутрішню інші напої тощо, див. Фіг.1 та Фіг.20), наприклад, порожнину 16 корпуса 1 передньої пляшки і через газованою водою, безалкогольним напоєм, пивом. вузол з'єднання (див. Фіг.22) потрапляє до внутріЗаповнення внутрішньої порожнини (позиція 16) шньої порожнини 16 наступної пляшки. Почергово корпусу 1 пляшки здійснюють у заводських умозаповнюються всі пляшки, що з'єднані в магістраль вах. Після заповнення рідиною (поз. 15) внутріпідведення води. При цьому через отвори 30 в шньої порожнини (поз.16) корпусу 1 пляшки її застінках 27 корпуса 1 вода потрапляє зовні корпусу кривають кришкою 4 шляхом нагвинчування 1 пляшки (див. Фіг.25). Таким чином робиться покришки 4 своєю різьбою 5 по різьбі 9 (що виконана лив, наприклад, при розташуванні магістралі, що на заливній горловині 2) до торкання відкритою створена із з'єднаних між собою пляшок, під земчастиною кришки 4 бурта 3, який виконано на зовлею (див. Фіг.26). нішній (бічній) поверхні 8 зазначеної заливної горЯк варіант конструктивного виконання остання ловини 2. в магістралі пляшка може бути як з порушеною Для доступу до наповнювача (позиція 15) торцевою поверхнею 22 (мембраною) циліндричпляшки виконують операції щодо відкручування ної ланки (позиція "А") заглиблення 17 (див. Фіг.23кришки 4 (до повного зняття її з заливної горлови26), так і з цілою торцевою поверхнею мембрани ни 2). Напій (позиція 15) випивають, звільняючи 22 циліндричної ланки (позиція "А") заглиблення внутрішню порожнину 16 корпусу 1 пляшки. 17 (див. Фіг.23-26). Після цього пляшку можна використовувати Іншим варіантом використання пляшок може для інших цілей, наприклад, для створення магістбути з'єднання їх таким чином, щоб був створений ралі підведення води до сільськогосподарських пліт. У цьому випадку заливна горловина 2 передрослин або дерев. ньої пляшки закривається кришкою 4, а остання Для використання пляшки для напоїв в іншому пляшка загвинчується з непорушеною торцевою призначенні (ніж ємність для зберігання напоїв або поверхнею мембрани 22 циліндричної ланки (побудь-яких інших рідких речовин), висвердлюють зиція "А") заглиблення 17. При цьому магістралі (М) свердлом 29 (або пробивають) торцеву повер(що створені із з'єднаних між собою пляшок), з хню 22 (мембрану) заглиблення 17 (див. Фіг.21). яких створений пліт, з'єднуються між собою у гоПотім ввертають заливну горловину 2 однієї пляшризонтальній або інших площинах (див. Фіг.27-28). ки в заглиблення 17 іншої пляшки до щільного Ще одним варіантом використання пляшок, що прилягання верхньої поверхні бурта 3 до стінки з'єднані між собою як показано на Фіг.22, є ствокільцевого відгину 23, що виконаний на нижній рення з пляшок паркану (див. Фіг.29). торцевій частині циліндричної ланки (позиція "А") У випадку, коли потрібно розташувати пляшки заглиблення 17 корпуса 1 (до стикування площин не по прямій, коли поздовжні осі 28 усіх пляшок, S і Q) (див. Фіг.22). При загвинчуванні заливної що з'єднані в герметичну магістраль шляхом нагорловини 2 в заглиблення 17 (а саме, у циліндригвинчування одна до другої, співпадають, пляшки чну ланку (позиція "А")), витки різьби 9 (що викоповертають під кутом а одна відносно другої і вузнані на бічній поверхні 8 заливної горловини 2), ла кріплення в заглибленні 17 шляхом зміни геовходять у відповідні витки різьби 25 (що виконана метрії гофрованої ланки (позиція "Б") (див. Фіг.30), на зовнішній поверхні стінки 26 зазначеної циліндпри цьому поздовжня вісь 28 корпуса 1 пляшки ричної ланки (позиція "А") заглиблення 17) (див. буде знаходитись під кутом α до поздовжньої осі Фіг.22). При цьому з'єднання пляшок буде герме21 циліндричної ланки (позиція "А") заглиблення тичним (за умови щільного прилягання верхньої 17. Так, повертаючи корпус 1 одної пляшки відноповерхні бурта 4 до стінки кільцевого відгину 23, сно корпуса 1 другої пляшки, можна створити що виконаний на нижній торцевій частині циліндбудь-яку за формою ланку, що створена із зчеплеричної ланки (позиція "А") заглиблення 17 корпуса них між собою (за показаною вище технологією) 1 (див. Фіг.22), а внутрішні порожнини 16 обох корпляшок (див. Фіг.31-32). При цьому поворот корпупусів 1 будуть створювати єдин у порожнину через сів 1 пляшок (див. Фіг.29) може бути не тільки в вузол з'єднання заливної горловини 2 із заглибодній площині, а в декількох площинах, а кут α ленням 17 (див. Фіг.22). стикування пляшок в кожному зі з'єднань може При з'єднанні вищезазначеним чином більше бути різним, наприклад, від 0 до 10-20° (в залеждвох корпусів 1 пляшок, наприклад, N корпусів 1 ності від можливості стиску гофрів гофрованої пляшок (при N=2 чи N>2), створюється магістраль ланки (позиція "Б") заглиблення 17) (див. (див. Фіг.23) підведення рідкої речовини, наприФіг.31-32). клад, води, для поливу саду, городу, або для інПідвищення ефективності застосування пласших цілей. Для здійснення поливу в стінках 27 котмасової пляшки для напоїв, яка заявляється, у рпуса 1 роблять отвори (позиція 30) (див. Фіг.24). порівнянні з найближчий аналогом, досягається за Для поливу з'єднують магістраль (що зібрана з рахунок забезпечення розширення її функцій та пляшок, які з'єднані між собою вищеописаним споможливостей, наприклад, шляхом виконання зі собом) за допомогою шланга 31 з системою водоз'єднаних між собою (певним чином) пляшок магіс 13 20366 14 тралі для підведення рідини (наприклад, води) до 3. Журнал "Промислова власність". Промисспоживачів. Підвищення ефективності застосуванлові зразки. Знаки для товарів і послуг. Кваліфіконя пластмасової пляшки для напоїв, яка заявлявані зазначення походження товарів. Видавництво ється, у порівнянні з найближчий аналогом, досяМіністерства освіти і науки України. Офіційний гається за рахунок забезпечення стикування бюлетень №11, книга 2, 2002, стор.2.6, патент пляшок у різних площинах і під різними кутами України на промисловий зразок №6612 - найближодна до другої в місці їх стикування. чий аналог. Джерела інформації: 4. Журнал "Промислова власність". Промис1. Журнал "Натали", декабрь 2000г., Издателові зразки. Знаки для товарів і послуг. Кваліфікольство АО"Бліц-Информ", Киев, стор.173 - аналог. вані зазначення походження товарів. Видавництво 2. Журнал "Натали", декабрь 2000г., ИздатеМіністерства освіти і науки України. Офіційний льство АО "Бліц-Информ", Киев, стор.139 - аналог. бюлетень №11, книга 2, 2002, стор.2.42, патент України на промисловий зразок №6709. 15 20366 16 17 20366 18 19 Комп’ютерна в ерстка Н. Лисенко 20366 Підписне 20 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
