Фідер скловарної печі
Номер патенту: 20367
Опубліковано: 15.01.2007
Автори: Дідук Ірина Іванівна, Гаврилюк Микола Семенович, Тутаков Олег Васильович, Чувашов Юрій Миколайович, Горбачов Григорій Федорович
Формула / Реферат

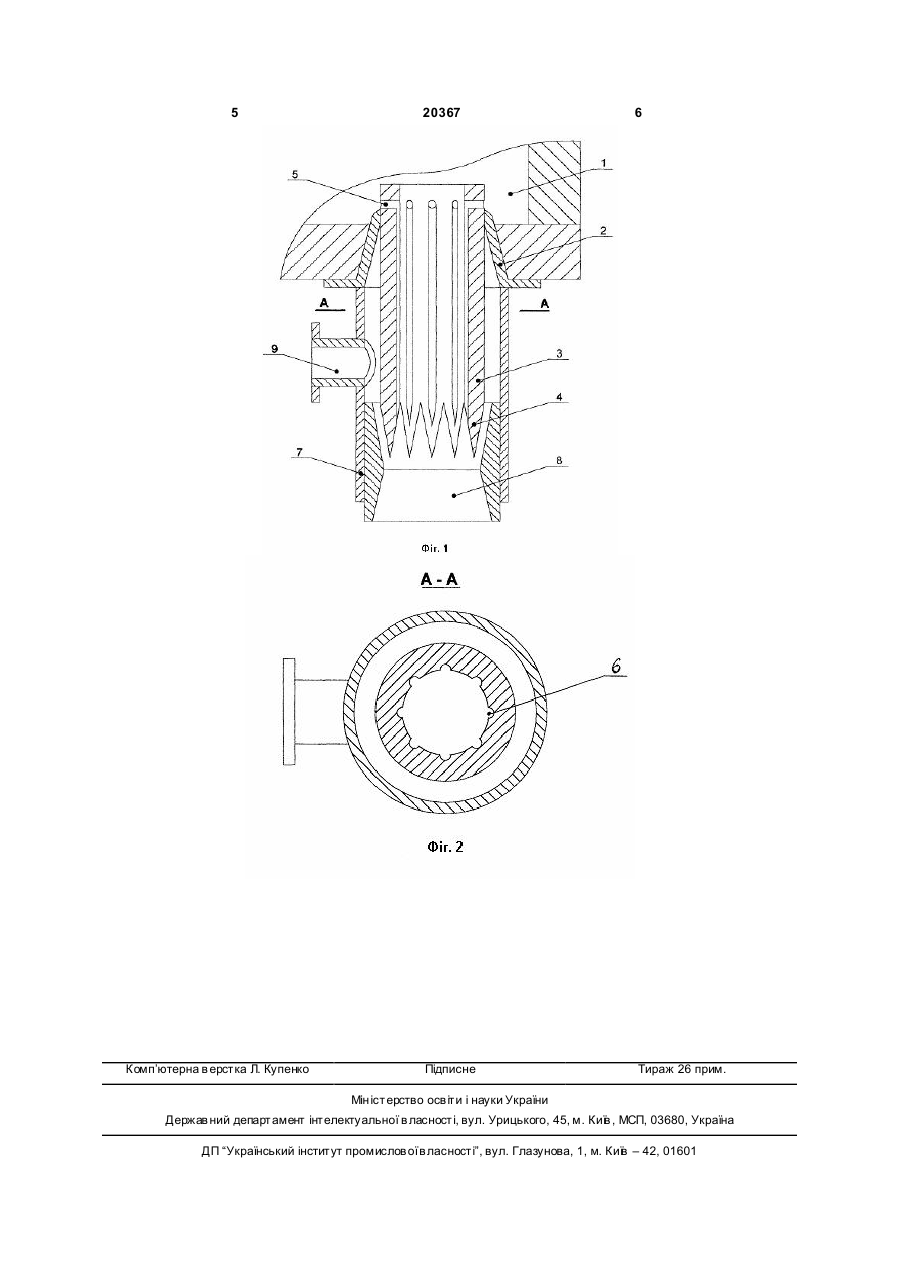

Фідер скловарної печі, який містить виробітковий канал фідера, вставку у його дні, виконану у вигляді вертикальної труби будь-якої форми, верхня частина якої виступає з розплаву у топковий простір виробіткового каналу фідера, а її нижня частина виходить назовні за межі фідера скловарної печі, який відрізняється тим, що вставка виконана з конусним звуженням донизу з зубчастими вирізами, оснащеними вертикальними канавками, сполученими з горизонтальними отворами вставки, а нижня частина вставки, яка виходить назовні за межі фідера скловарної печі, оснащена обичайкою трубчастої форми, концентрично змонтованою на вставці і виконаною нижче її зубчастих вирізів.
Текст

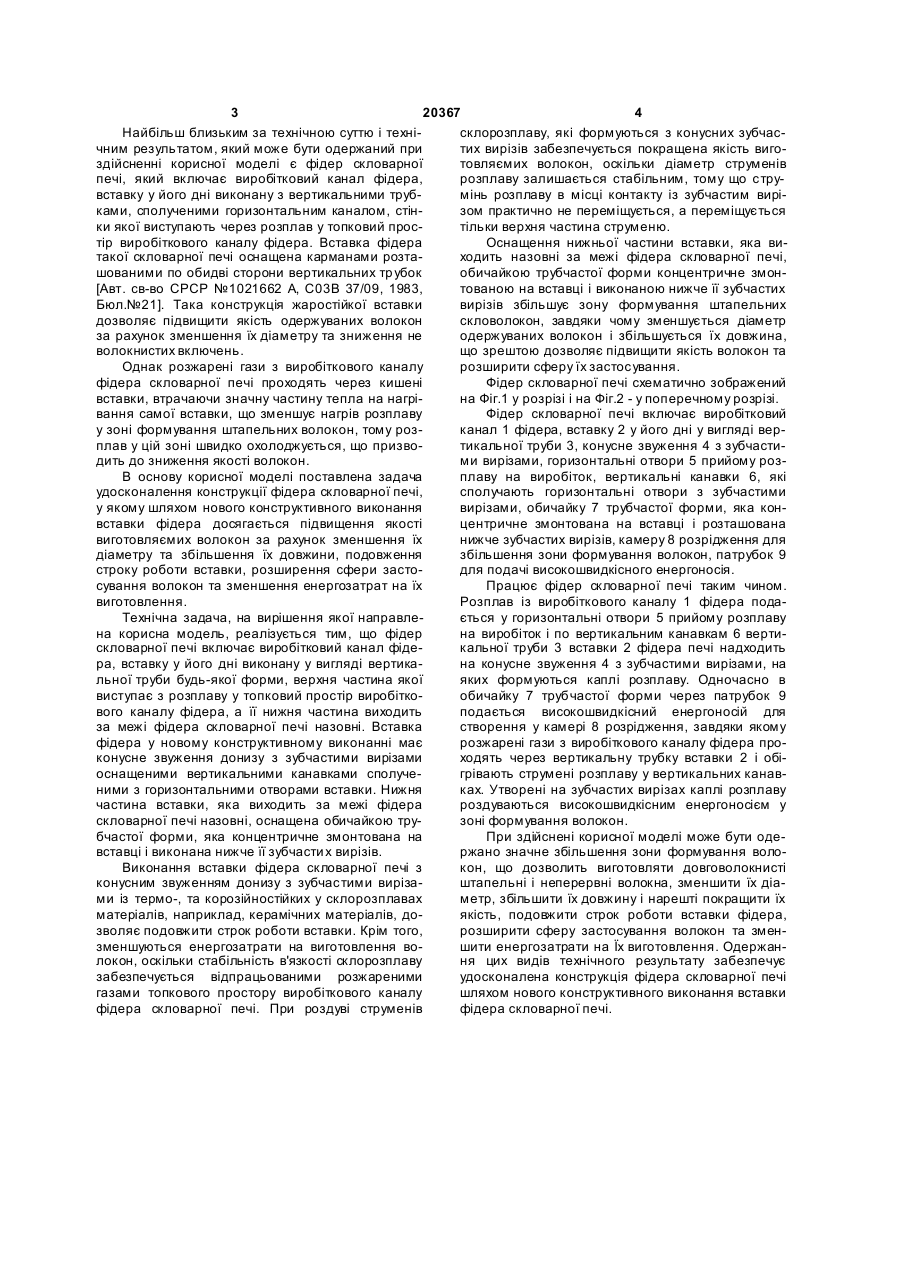

Фідер скловарної печі, який містить виробітковий канал фідера, вставку у його дні, виконану у 3 20367 4 Найбільш близьким за технічною суттю і технісклорозплаву, які формуються з конусних зубчасчним результатом, який може бути одержаний при тих вирізів забезпечується покращена якість вигоздійсненні корисної моделі є фідер скловарної товляємих волокон, оскільки діаметр струменів печі, який включає виробітковий канал фідера, розплаву залишається стабільним, тому що струвставку у його дні виконану з вертикальними трубмінь розплаву в місці контакту із зубчастим виріками, сполученими горизонтальним каналом, стінзом практично не переміщується, а переміщується ки якої виступають через розплав у топковий простільки верхня частина струменю. тір виробіткового каналу фідера. Вставка фідера Оснащення нижньої частини вставки, яка витакої скловарної печі оснащена карманами розтаходить назовні за межі фідера скловарної печі, шованими по обидві сторони вертикальних тр убок обичайкою трубчастої форми концентричне змон[Авт. св-во СРСР №1021662 А, С03В 37/09, 1983, тованою на вставці і виконаною нижче її зубчастих Бюл.№21]. Така конструкція жаростійкої вставки вирізів збільшує зону формування штапельних дозволяє підвищити якість одержуваних волокон скловолокон, завдяки чому зменшується діаметр за рахунок зменшення їх діаметру та зниження не одержуваних волокон і збільшується їх довжина, волокнистих включень. що зрештою дозволяє підвищити якість волокон та Однак розжарені гази з виробіткового каналу розширити сферу їх застосування. фідера скловарної печі проходять через кишені Фідер скловарної печі схематично зображений вставки, втрачаючи значну частину тепла на нагріна Фіг.1 у розрізі і на Фіг.2 - у поперечному розрізі. вання самої вставки, що зменшує нагрів розплаву Фідер скловарної печі включає виробітковий у зоні формування штапельних волокон, тому розканал 1 фідера, вставку 2 у його дні у вигляді верплав у цій зоні швидко охолоджується, що призвотикальної труби 3, конусне звуження 4 з зубчастидить до зниження якості волокон. ми вирізами, горизонтальні отвори 5 прийому розВ основу корисної моделі поставлена задача плаву на виробіток, вертикальні канавки 6, які удосконалення конструкції фідера скловарної печі, сполучають горизонтальні отвори з зубчастими у якому шляхом нового конструктивного виконання вирізами, обичайку 7 трубчастої форми, яка конвставки фідера досягається підвищення якості центричне змонтована на вставці і розташована виготовляємих волокон за рахунок зменшення їх нижче зубчастих вирізів, камеру 8 розрідження для діаметру та збільшення їх довжини, подовження збільшення зони формування волокон, патрубок 9 строку роботи вставки, розширення сфери застодля подачі високошвидкісного енергоносія. сування волокон та зменшення енергозатрат на їх Працює фідер скловарної печі таким чином. виготовлення. Розплав із виробіткового каналу 1 фідера подаТехнічна задача, на вирішення якої направлеється у горизонтальні отвори 5 прийому розплаву на корисна модель, реалізується тим, що фідер на виробіток і по вертикальним канавкам 6 вертискловарної печі включає виробітковий канал фідекальної труби 3 вставки 2 фідера печі надходить ра, вставку у його дні виконану у вигляді вертикана конусне звуження 4 з зубчастими вирізами, на льної труби будь-якої форми, верхня частина якої яких формуються каплі розплаву. Одночасно в виступає з розплаву у топковий простір виробіткообичайку 7 трубчастої форми через патрубок 9 вого каналу фідера, а її нижня частина виходить подається високошвидкісний енергоносій для за межі фідера скловарної печі назовні. Вставка створення у камері 8 розрідження, завдяки якому фідера у новому конструктивному виконанні має розжарені гази з виробіткового каналу фідера проконусне звуження донизу з зубчастими вирізами ходять через вертикальну трубку вставки 2 і обіоснащеними вертикальними канавками сполучегрівають струмені розплаву у вертикальних канавними з горизонтальними отворами вставки. Нижня ках. Утворені на зубчастих вирізах каплі розплаву частина вставки, яка виходить за межі фідера роздуваються високошвидкісним енергоносієм у скловарної печі назовні, оснащена обичайкою трузоні формування волокон. бчастої форми, яка концентричне змонтована на При здійснені корисної моделі може бути одевставці і виконана нижче її зубчасти х вирізів. ржано значне збільшення зони формування волоВиконання вставки фідера скловарної печі з кон, що дозволить виготовляти довговолокнисті конусним звуженням донизу з зубчастими вирізаштапельні і неперервні волокна, зменшити їх діами із термо-, та корозійностійких у склорозплавах метр, збільшити їх довжину і нарешті покращити їх матеріалів, наприклад, керамічних матеріалів, доякість, подовжити строк роботи вставки фідера, зволяє подовжити строк роботи вставки. Крім того, розширити сферу застосування волокон та змензменшуються енергозатрати на виготовлення вошити енергозатрати на Їх виготовлення. Одержанлокон, оскільки стабільність в'язкості склорозплаву ня цих видів технічного результату забезпечує забезпечується відпрацьованими розжареними удосконалена конструкція фідера скловарної печі газами топкового простору виробіткового каналу шляхом нового конструктивного виконання вставки фідера скловарної печі. При роздуві струменів фідера скловарної печі. 5 Комп’ютерна в ерстка Л. Купенко 20367 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGlass-melting furnace feeder
Автори англійськоюHavryliuk Mykola Semenovych, Chuvashov Yurii Mykolaiovych, Horbachov Hryhorii Fedorovych, Tutakov Oleh Vasyliovych, Diduk Iryna Ivanivna
Назва патенту російськоюФидер стекловаренной печи
Автори російськоюГаврилюк Николай Семенович, Чувашов Юрий Миколайович, Горбачев Григорий Федорович, Тутаков Олег Васильевич, Дидук Ирина Ивановна
МПК / Мітки
МПК: C03B 37/09, C03B 37/00
Мітки: скловарної, печі, фідер
