Пластмасова пляшка

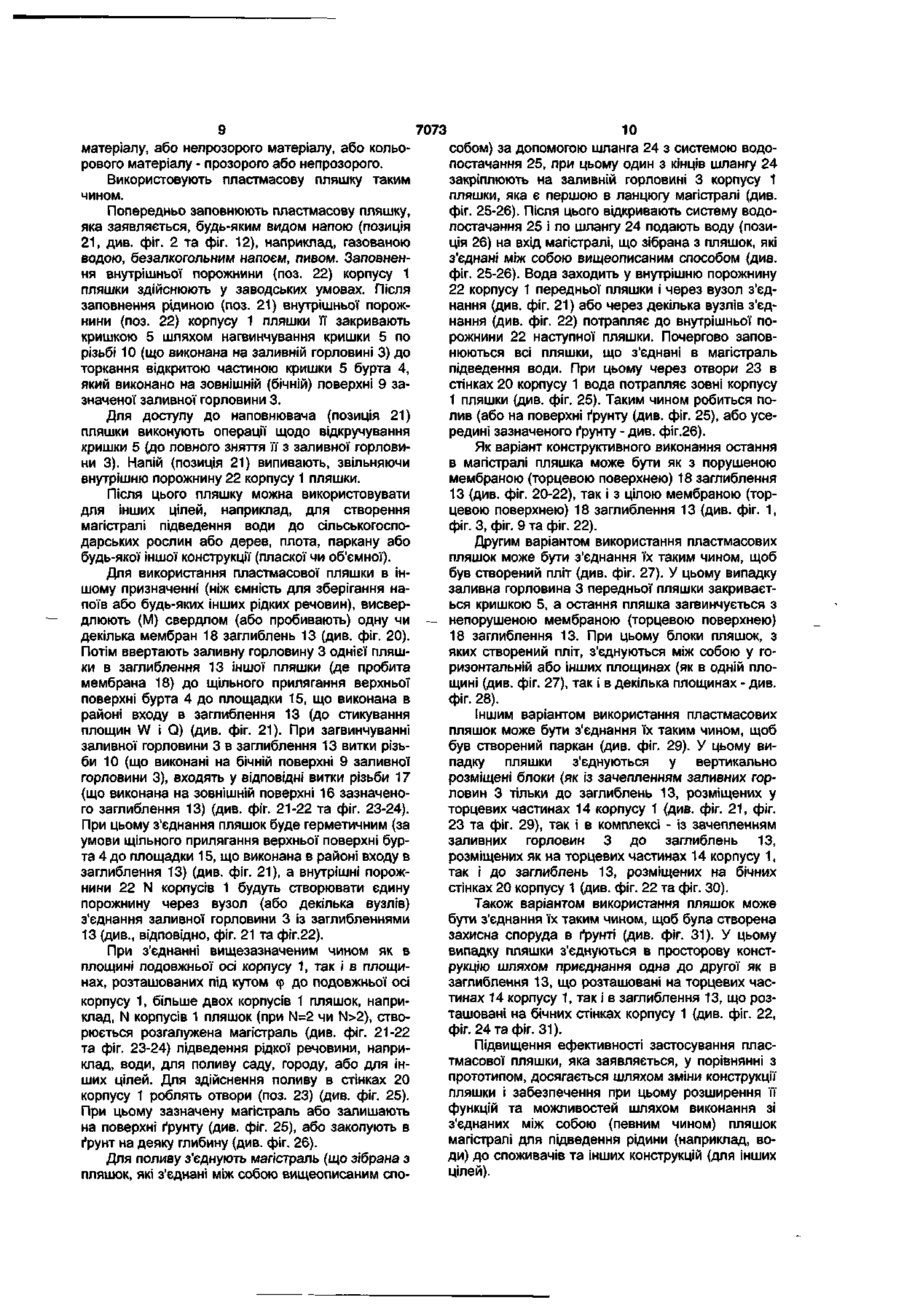

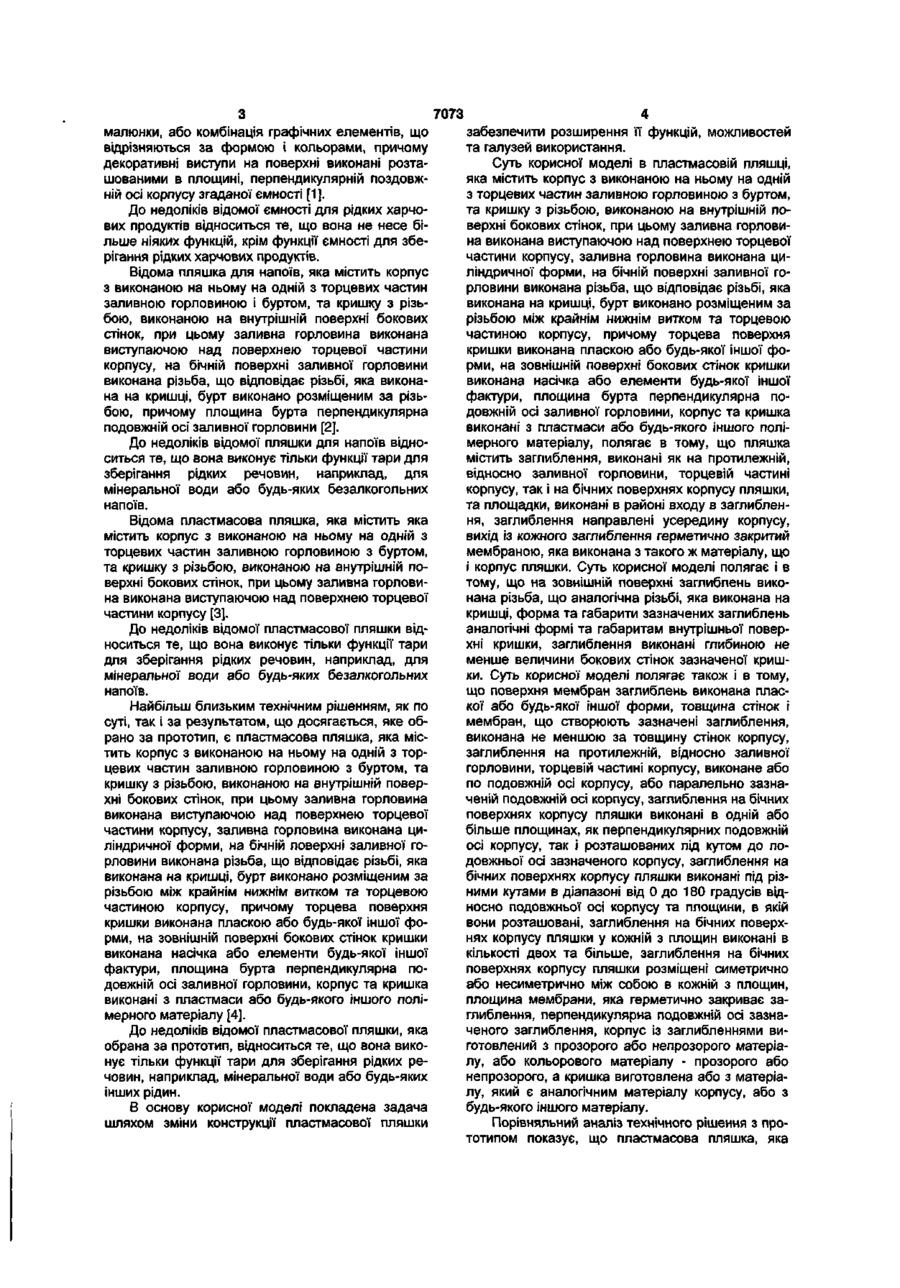

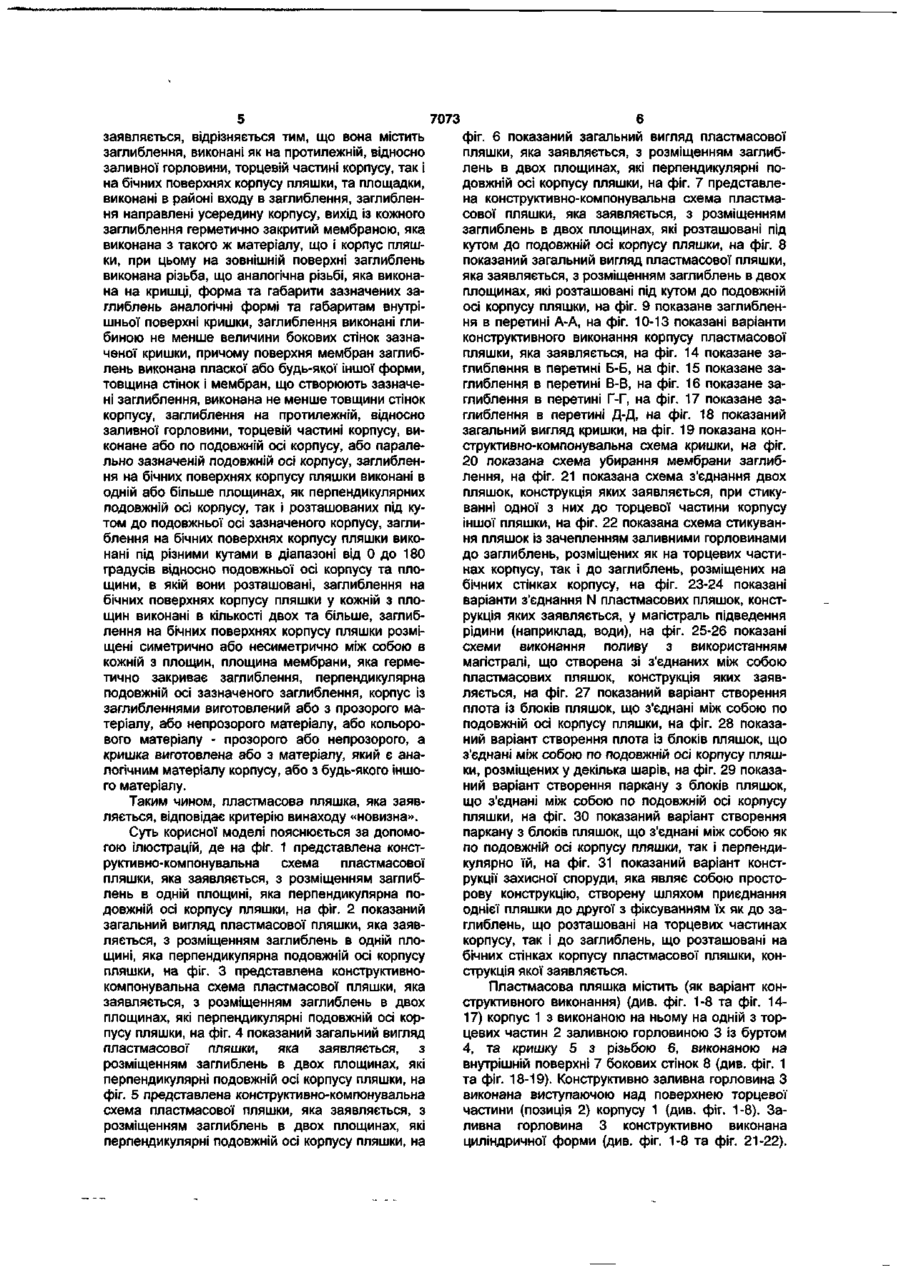

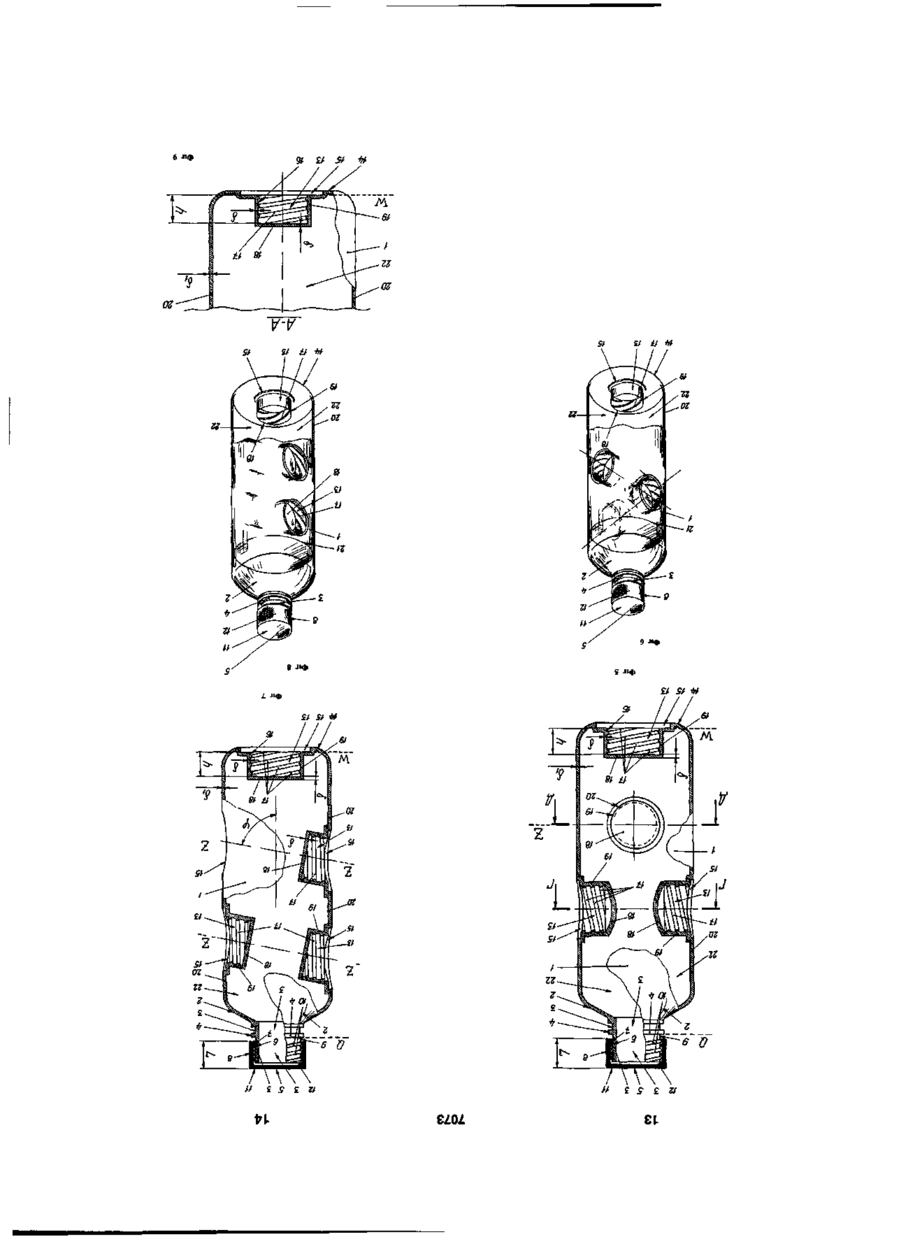

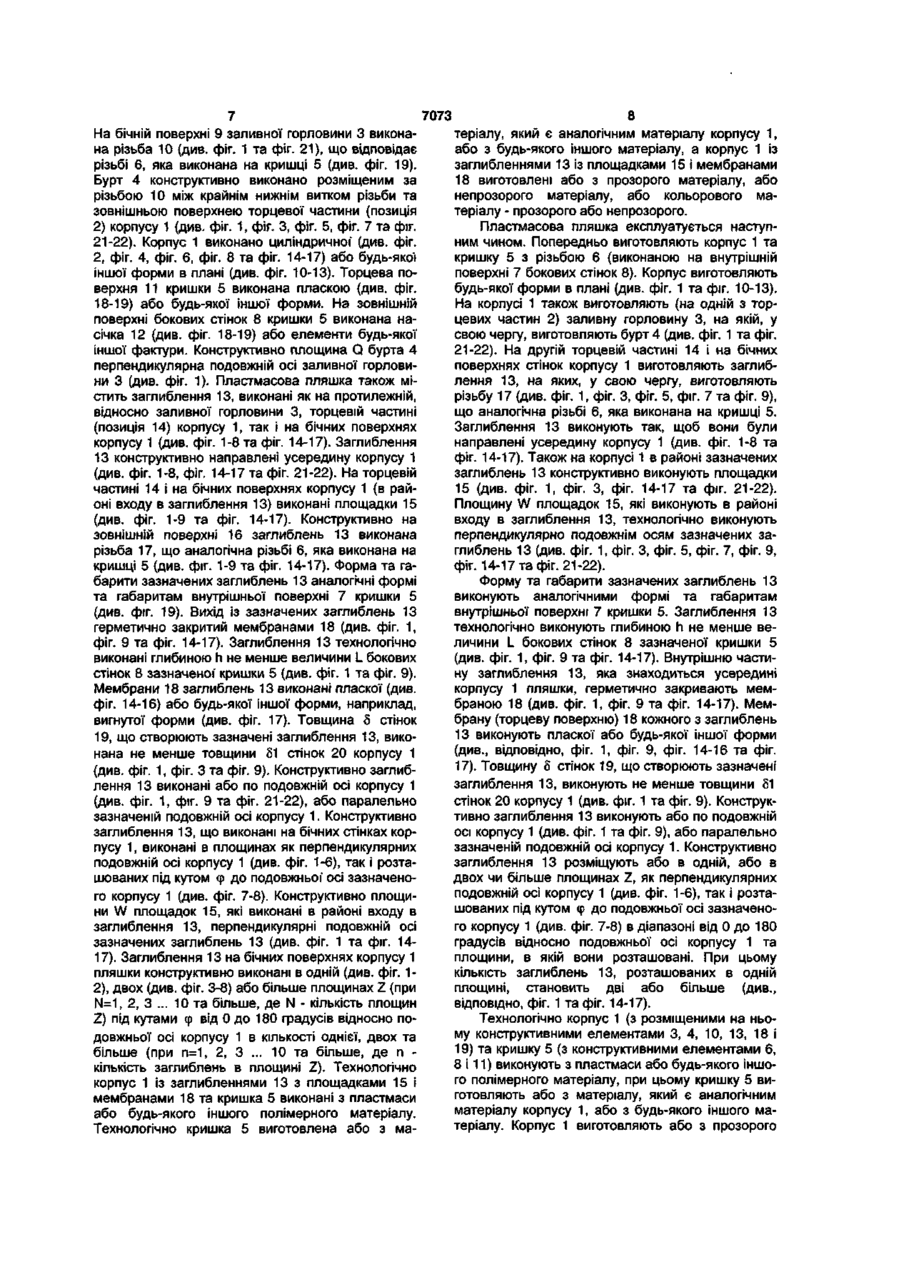

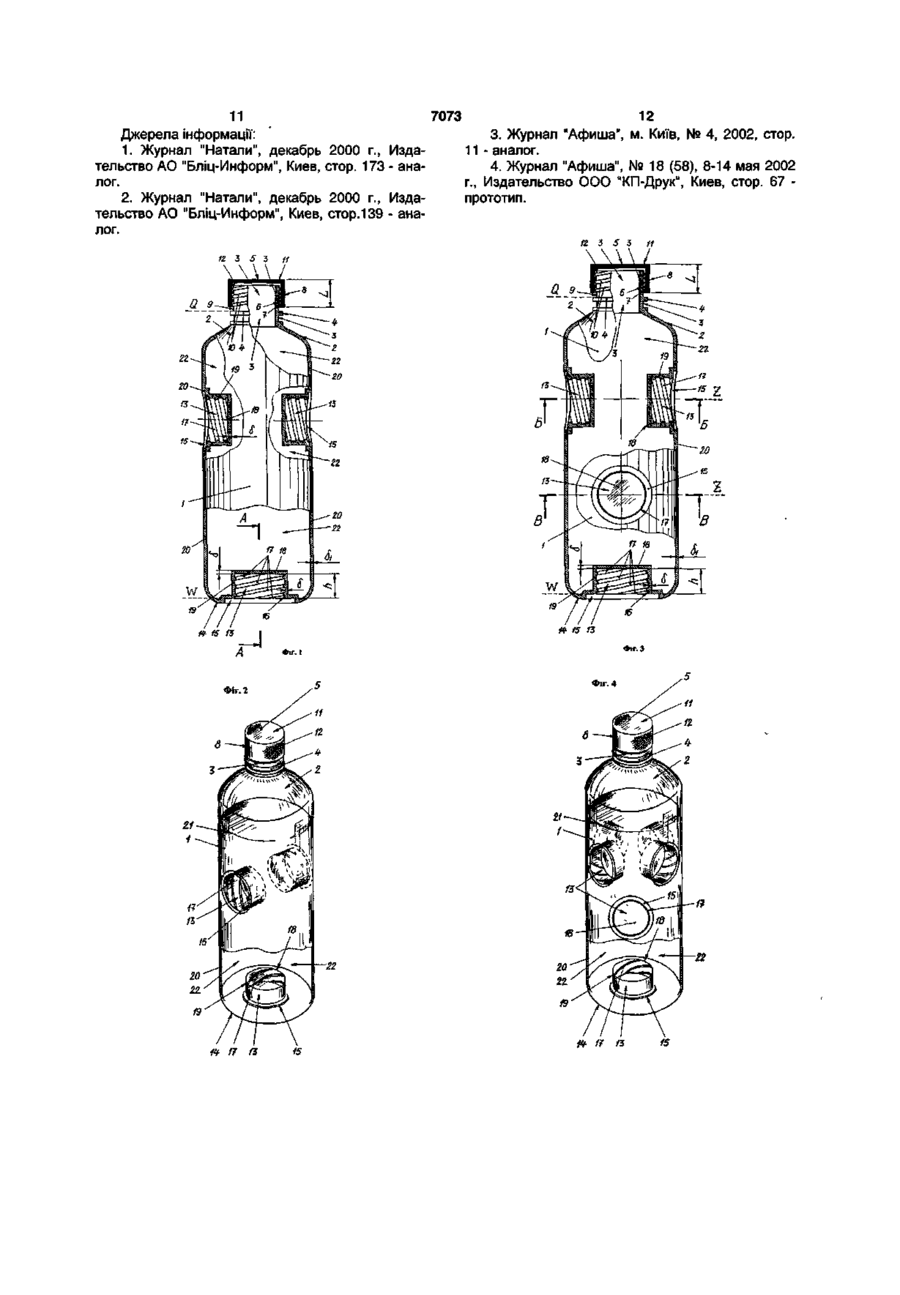

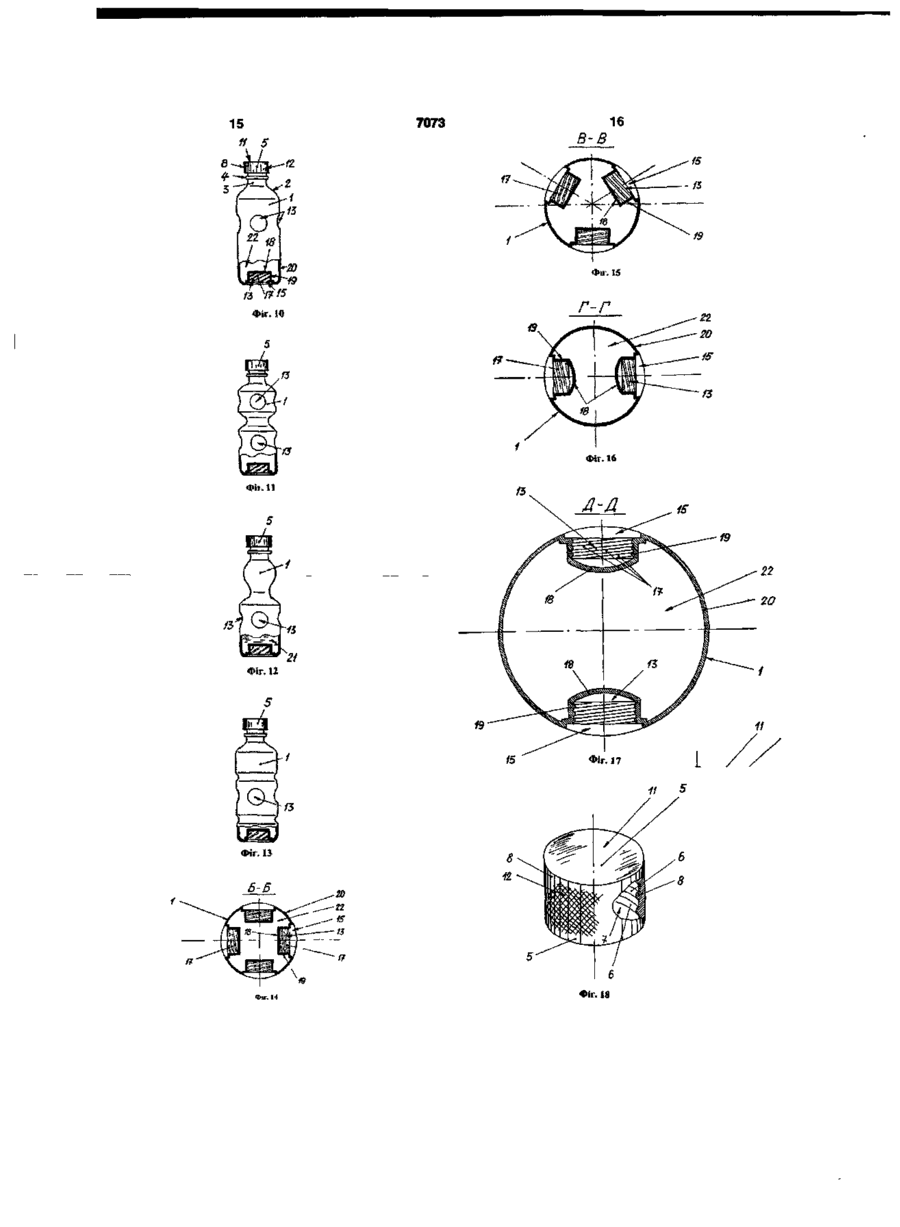

1. Пластмасова пляшка, що містить корпус з виконаною на ньому на одній з торцевих частин заливною горловиною і буртом, та кришку з різьбою, виконаною на внутрішній поверхні бокових стінок, при цьому заливна горловина виконана виступаючою над поверхнею торцевої частини корпусу, заливна горловина виконана циліндричної форми, на бічній поверхні заливної горловини виконана різьба, що відповідає різьбі, яка виконана на кришці, бурт виконано розміщеним за різьбою між крайнім нижнім витком та торцевою частиною корпусу, причому торцева поверхня кришки виконана пласкою або будь-якої іншої форми, на зовнішній поверхні бокових стінок кришки виконана насічка або елементи будь-якої іншої фактури, площина бурта перпендикулярна подовжній осі заливної горловини, корпус та кришка виконані з пластмаси або будь-якого іншого полімерного матеріалу, яка відрізняється тим, що вона містить заглиблення, виконані як на протилежній, відносно заливної горловини, торцевій частині корпусу, так і на бічних поверхнях корпусу пляшки, та площадки, виконані в районі входу в заглиблення, заглиблення направлені усередину корпусу, вихід із кожного заглиблення герметично закритий мембраною, яка виконана з такого ж матеріалу, що і корпус пляшки, при цьому на зовнішній поверхні заглиблень виконана різьба, що аналогічна різьбі, яка виконана на кришці, форма та габарити зазначених заглиблень аналогічні формі та габаритам внутрішньої поверхні кришки, заглиблення виконані глибиною не менше величини бокових стінок зазначеної кришки, причому поверхня мембран заглиблень виконана пласкої або будь-якої іншої форми, товщина стінок і мембран, що створюють зазначені заглиблення, виконана не меншою за товщину стінок корпусу, заглиблення на протилежній, відносно заливної горловини, торцевій частині корпусу, виконане або по подовжній осі корпусу, або паралельно зазначеній подовжній осі корпусу, заглиблення на бічних поверхнях корпусу пляшки виконані в одній або більше площинах, як перпендикулярних подовжній осі корпусу, так і розташованих під кутом до подовжньої осі зазначеного корпусу, заглиблення на бічних поверхнях корпусу пляшки виконані під різними кутами в діапазоні від 0 до 180 градусів відносно подовжньої осі корпусу та площини, в якій вони розташовані, заглиблення на бічних поверхнях корпусу пляшки у кожній з площин виконані в кількості двох та більше, заглиблення на бічних поверхнях корпусу пляшки розміщені симетрично або несиметрично між собою в кожній з площин. 2. Пластмасова пляшка за п. 1, яка відрізняється тим, що площина мембрани, яка герметично закриває заглиблення, перпендикулярна подовжній осі зазначеного заглиблення. 3. Пластмасова пляшка за п. 1, яка відрізняється тим, що корпус із заглибленнями виготовлений з прозорого або непрозорого матеріалу, або кольорового матеріалу - прозорого або непрозорого. 4. Пластмасова пляшка за п. 1 та п. З, яка відрізняється тим, що кришка виготовлена або з матеріалу, який є аналогічним матеріалу корпусу, або з будь-якого іншого матеріалу. со о О) Корисна модель відноситься до галузі задоволення життєвих потреб людини, зокрема, до пляшок, а саме, до пластмасових пляшок. Відома ємність для рідких харчових продуктів, що містить корпус, виконаний герметичним, зали вну горловину, виконану на корпусі, що закривається кришкою або пробкою, при цьому на зовнішній поверхні корпусу виконані декоративні елементи, що виступають над поверхнею корпусу, на зовнішній поверхні корпусу нанесені або написи, або 7073 малюнки, або комбінація графічних елементів, що відрізняються за формою і кольорами, причому декоративні виступи на поверхні виконані розташованими в площині, перпендикулярній поздовжній осі корпусу згаданої ємності [1]. До недоліків відомої ємності для рідких харчових продуктів відноситься те, що вона не несе більше ніяких функцій, крім функції ємності для зберігання рідких харчових продуктів. Відома пляшка для напоїв, яка містить корпус з виконаною на ньому на одній з торцевих частин заливною горловиною і буртом, та кришку з різьбою, виконаною на внутрішній поверхні бокових стінок, при цьому заливна горловина виконана виступаючою над поверхнею торцевої частини корпусу, на бічній поверхні заливної горловини виконана різьба, що відповідає різьбі, яка виконана на кришці, бурт виконано розміщеним за різьбою, причому площина бурта перпендикулярна подовжній осі заливної горловини [2]. До недоліків відомої пляшки для напоїв відноситься те, що вона виконує тільки функції тари для зберігання рідких речовин, наприклад, для мінеральної води або будь-яких безалкогольних напоїв. Відома пластмасова пляшка, яка містить яка містить корпус з виконаною на ньому на одній з торцевих частин заливною горловиною з буртом, та кришку з різьбою, виконаною на внутрішній поверхні бокових стінок, при цьому заливна горловина виконана виступаючою над поверхнею торцевої частини корпусу [3]. До недоліків відомої пластмасової пляшки відноситься те, що вона виконує тільки функції тари для зберігання рідких речовин, наприклад, для мінеральної води або будь-яких безалкогольних напоїв. Найбільш близьким технічним рішенням, як по суті, так і за результатом, що досягається, яке обрано за прототип, є пластмасова пляшка, яка містить корпус з виконаною на ньому на одній з торцевих частин заливною горловиною з буртом, та кришку з різьбою, виконаною на внутрішній поверхні бокових стінок, при цьому заливна горловина виконана виступаючою над поверхнею торцевої частини корпусу, заливна горловина виконана циліндричної форми, на бічній поверхні заливної горловини виконана різьба, що відповідає різьбі, яка виконана на кришці, бурт виконано розміщеним за різьбою між крайнім нижнім витком та торцевою частиною корпусу, причому торцева поверхня кришки виконана пласкою або будь-якої іншої форми, на зовнішній поверхні бокових стінок кришки виконана насічка або елементи будь-якої іншої фактури, площина бурта перпендикулярна подовжній осі заливної горловини, корпус та кришка виконані з пластмаси або будь-якого іншого полімерного матеріалу [4]. До недоліків відомої пластмасової пляшки, яка обрана за прототип, відноситься те, що вона виконує тільки функції тари для зберігання рідких речовин, наприклад, мінеральної води або будь-яких інших рідин. В основу корисної моделі покладена задача шляхом зміни конструкції пластмасової пляшки 4 забезпечити розширення її функцій, можливостей та галузей використання. Суть корисної моделі в пластмасовій пляшці, яка містить корпус з виконаною на ньому на одній з торцевих частин заливною горловиною з буртом, та кришку з різьбою, виконаною на внутрішній поверхні бокових стінок, при цьому заливна горловина виконана виступаючою над поверхнею торцевої частини корпусу, заливна горловина виконана циліндричної форми, на бічній поверхні заливної горловини виконана різьба, що відповідає різьбі, яка виконана на кришці, бурт виконано розміщеним за різьбою між крайнім нижнім витком та торцевою частиною корпусу, причому торцева поверхня кришки виконана пласкою або будь-якої іншої форми, на зовнішній поверхні бокових стінок кришки виконана насічка або елементи будь-якої іншої фактури, площина бурта перпендикулярна подовжній осі заливної горловини, корпус та кришка виконані з пластмаси або будь-якого іншого полімерного матеріалу, полягає в тому, що пляшка містить заглиблення, виконані як на протилежній, відносно заливної горловини, торцевій частині корпусу, так і на бічних поверхнях корпусу пляшки, та площадки, виконані в районі входу в заглиблення, заглиблення направлені усередину корпусу, вихід із кожного заглиблення герметично закритий мембраною, яка виконана з такого ж матеріалу, що і корпус пляшки. Суть корисної моделі полягає і в тому, що на зовнішній поверхні заглиблень виконана різьба, що аналогічна різьбі, яка виконана на кришці, форма та габарити зазначених заглиблень аналогічні формі та габаритам внутрішньої поверхні кришки, заглиблення виконані глибиною не менше величини бокових стінок зазначеної кришки. Суть корисної моделі полягає також і в тому, що поверхня мембран заглиблень виконана пласкої або будь-якої іншої форми, товщина стінок і мембран, що створюють зазначені заглиблення, виконана не меншою за товщину стінок корпусу, заглиблення на протилежній, відносно заливної горловини, торцевій частині корпусу, виконане або по подовжній осі корпусу, або паралельно зазначеній подовжній осі корпусу, заглиблення на бічних поверхнях корпусу пляшки виконані в одній або більше площинах, як перпендикулярних подовжній осі корпусу, так і розташованих під кутом до подовжньої осі зазначеного корпусу, заглиблення на бічних поверхнях корпусу пляшки виконані під різними кутами в діапазоні від 0 до 180 градусів відносно подовжньої осі корпусу та площини, в якій вони розташовані, заглиблення на бічних поверхнях корпусу пляшки у кожній з площин виконані в кількості двох та більше, заглиблення на бічних поверхнях корпусу пляшки розміщені симетрично або несиметрично між собою в кожній з площин, площина мембрани, яка герметично закриває заглиблення, перпендикулярна подовжній осі зазначеного заглиблення, корпус із заглибленнями виготовлений з прозорого або непрозорого матеріалу, або кольорового матеріалу - прозорого або непрозорого, а кришка виготовлена або з матеріалу, який є аналогічним матеріалу корпусу, або з будь-якого іншого матеріалу. Порівняльний аналіз технічного рішення з прототипом показує, що пластмасова пляшка, яка 7073 заявляється, відрізняється тим, що вона містить заглиблення, виконані як на протилежній, відносно заливної горловини, торцевій частині корпусу, так і на бічних поверхнях корпусу пляшки, та площадки, виконані в районі входу в заглиблення, заглиблення направлені усередину корпусу, вихід із кожного заглиблення герметично закритий мембраною, яка виконана з такого ж матеріалу, що і корпус пляшки, при цьому на зовнішній поверхні заглиблень виконана різьба, що аналогічна різьбі, яка виконана на кришці, форма та габарити зазначених заглиблень аналогічні формі та габаритам внутрішньої поверхні кришки, заглиблення виконані глибиною не менше величини бокових стінок зазначеної кришки, причому поверхня мембран заглиблень виконана пласкої або будь-якої іншої форми, товщина стінок і мембран, що створюють зазначені заглиблення, виконана не менше товщини стінок корпусу, заглиблення на протилежній, відносно заливної горловини, торцевій частині корпусу, виконане або по подовжній осі корпусу, або паралельно зазначеній подовжній осі корпусу, заглиблення на бічних поверхнях корпусу пляшки виконані в одній або більше площинах, як перпендикулярних подовжній осі корпусу, так і розташованих під кутом до подовжньої осі зазначеного корпусу, заглиблення на бічних поверхнях корпусу пляшки виконані під різними кутами в діапазоні від 0 до 180 градусів відносно подовжньої осі корпусу та площини, в якій вони розташовані, заглиблення на бічних поверхнях корпусу пляшки у кожній з площин виконані в кількості двох та більше, заглиблення на бічних поверхнях корпусу пляшки розміщені симетрично або несиметрично між собою в кожній з площин, площина мембрани, яка герметично закриває заглиблення, перпендикулярна подовжній осі зазначеного заглиблення, корпус із заглибленнями виготовлений або з прозорого матеріалу, або непрозорого матеріалу, або кольорового матеріалу - прозорого або непрозорого, а кришка виготовлена або з матеріалу, який є аналогічним матеріалу корпусу, або з будь-якого іншого матеріалу. Таким чином, пластмасова пляшка, яка заявляється, відповідає критерію винаходу «новизна». Суть корисної моделі пояснюється за допомогою ілюстрацій, де на фіг. 1 представлена конструктивно-компонувальна схема пластмасової пляшки, яка заявляється, з розміщенням заглиблень в одній площині, яка перпендикулярна подовжній осі корпусу пляшки, на фіг. 2 показаний загальний вигляд пластмасової пляшки, яка заявляється, з розміщенням заглиблень в одній площині, яка перпендикулярна подовжній осі корпусу пляшки, на фіг. З представлена конструктивнокомпонувальна схема пластмасової пляшки, яка заявляється, з розміщенням заглиблень в двох площинах, які перпендикулярні подовжній осі корпусу пляшки, на фіг. 4 показаний загальний вигляд пластмасової пляшки, яка заявляється, з розміщенням заглиблень в двох площинах, які перпендикулярні подовжній осі корпусу пляшки, на фіг. 5 представлена конструктивно-компонувальна схема пластмасової пляшки, яка заявляється, з розміщенням заглиблень в двох площинах, які перпендикулярні подовжній осі корпусу пляшки, на 6 фіг. 6 показаний загальний вигляд пластмасової пляшки, яка заявляється, з розміщенням заглиблень в двох площинах, які перпендикулярні подовжній осі корпусу пляшки, на фіг. 7 представлена конструктивно-компонувальна схема пластмасової пляшки, яка заявляється, з розміщенням заглиблень в двох площинах, які розташовані під кутом до подовжній осі корпусу пляшки, на фіг. 8 показаний загальний вигляд пластмасової пляшки, яка заявляється, з розміщенням заглиблень в двох площинах, які розташовані під кутом до подовжній осі корпусу пляшки, на фіг. 9 показане заглиблення в перетині А-А, на фіг. 10-13 показані варіанти конструктивного виконання корпусу пластмасової пляшки, яка заявляється, на фіг. 14 показане заглиблення в перетині Б-Б, на фіг. 15 показане заглиблення в перетині В-В, на фіг. 16 показане заглиблення в перетині Г-Г, на фіг. 17 показане заглиблення в перетині Д-Д, на фіг. 18 показаний загальний вигляд кришки, на фіг. 19 показана конструктивно-компонувальна схема кришки, на фіг. 20 показана схема убирання мембрани заглиблення, на фіг. 21 показана схема з'єднання двох пляшок, конструкція яких заявляється, при стикуванні одної з них до торцевої частини корпусу іншої пляшки, на фіг. 22 показана схема стикування пляшок із зачепленням заливними горловинами до заглиблень, розміщених як на торцевих частинах корпусу, так і до заглиблень, розміщених на бічних стінках корпусу, на фіг. 23-24 показані варіанти з'єднання N пластмасових пляшок, конструкція яких заявляється, у магістраль підведення рідини (наприклад, води), на фіг. 25-26 показані схеми виконання поливу з використанням магістралі, що створена зі з'єднаних між собою пластмасових пляшок, конструкція яких заявляється, на фіг. 27 показаний варіант створення плота із блоків пляшок, що з'єднані між собою по подовжній осі корпусу пляшки, на фіг. 28 показаний варіант створення плота із блоків пляшок, що з'єднані між собою по подовжній осі корпусу пляшки, розміщених у декілька шарів, на фіг. 29 показаний варіант створення паркану з блоків пляшок, що з'єднані між собою по подовжній осі корпусу пляшки, на фіг. ЗО показаний варіант створення паркану з блоків пляшок, що з'єднані між собою як по подовжній осі корпусу пляшки, так і перпендикулярно їй, на фіг. 31 показаний варіант конструкції захисної споруди, яка являє собою просторову конструкцію, створену шляхом приєднання однієї пляшки до другої з фіксуванням їх як до заглиблень, що розташовані на торцевих частинах корпусу, так і до заглиблень, що розташовані на бічних стінках корпусу пластмасової пляшки, конструкція якої заявляється. Пластмасова пляшка містить (як варіант конструктивного виконання) (див. фіг. 1-8 та фіг. 1417) корпус 1 з виконаною на ньому на одній з торцевих частин 2 заливною горловиною 3 із буртом 4, та кришку 5 з різьбою 6, виконаною на внутрішній поверхні 7 бокових стінок 8 (див. фіг. 1 та фіг. 18-19). Конструктивно заливна горловина З виконана виступаючою над поверхнею торцевої частини (позиція 2) корпусу 1 (див. фіг. 1-8). Заливна горловина 3 конструктивно виконана циліндричної форми (див. фіг. 1-8 та фіг. 21-22). 7073 На бічній поверхні 9 заливної горловини 3 виконана різьба 10 (див. фіг. 1 та фіг. 21), що відповідає різьбі 6, яка виконана на кришці 5 (див. фіг. 19). Бурт 4 конструктивно виконано розміщеним за різьбою 10 між крайнім нижнім витком різьби та зовнішньою поверхнею торцевої частини (позиція 2) корпусу 1 (див. фіг. 1, фіг. З, фіг. 5, фіг. 7 та фіг. 21-22). Корпус 1 виконано циліндричної' (див. фіг. 2, фіг. 4, фіг. 6, фіг. 8 та фіг. 14-17) або будь-якої іншої форми в плані (див. фіг. 10-13). Торцева поверхня 11 кришки 5 виконана пласкою (див. фіг. 18-19) або будь-якої іншої форми. На зовнішній поверхні бокових стінок 8 кришки 5 виконана насічка 12 (див. фіг. 18-19) або елементи будь-якої іншої фактури. Конструктивно площина Q бурта 4 перпендикулярна подовжній осі заливної горловини 3 (див. фіг. 1). Пластмасова пляшка також містить заглиблення 13, виконані як на протилежній, відносно заливної горловини 3, торцевій частині (позиція 14) корпусу 1, так і на бічних поверхнях корпусу 1 (див. фіг. 1-8 та фіг. 14-17). Заглиблення 13 конструктивно направлені усередину корпусу 1 (див. фіг. 1-8, фіг. 14-17 та фіг. 21-22). На торцевій частині 14 і на бічних поверхнях корпусу 1 (в районі входу в заглиблення 13) виконані площадки 15 (див. фіг. 1-9 та фіг. 14-17). Конструктивно на зовнішній поверхні 16 заглиблень 13 виконана різьба 17, що аналогічна різьбі 6, яка виконана на кришці 5 (див. фіг. 1-9 та фіг. 14-17). Форма та габарити зазначених заглиблень 13 аналогічні формі та габаритам внутрішньої поверхні 7 кришки 5 (див. фіг. 19). Вихід із зазначених заглиблень 13 герметично закритий мембранами 18 (див. фіг. 1, фіг. 9 та фіг. 14-17). Заглиблення 13 технологічно виконані глибиною h не менше величини L бокових стінок 8 зазначеної" кришки 5 (див. фіг. 1 та фіг. 9). Мембрани 18 заглиблень 13 виконані пласкої (див. фіг. 14-16) або будь-якої іншої форми, наприклад, вигнутої форми (див. фіг. 17). Товщина S стінок 19, що створюють зазначені заглиблення 13, виконана не менше товщини 81 стінок 20 корпусу 1 (див. фіг. 1, фіг. З та фіг. 9). Конструктивно заглиблення 13 виконані або по подовжній осі корпусу 1 (див. фіг. 1, фіг. 9 та фіг. 21-22), або паралельно зазначеній подовжній осі корпусу 1. Конструктивно заглиблення 13, що виконані на бічних стінках корпусу 1, виконані в площинах як перпендикулярних подовжній осі корпусу 1 (див. фіг. 1-6), так і розташованих під кутом е до подовжньої' осі зазначенор го корпусу 1 (див. фіг. 7-8). Конструктивно площини W площадок 15, які виконані в районі входу в заглиблення 13, перпендикулярні подовжній осі зазначених заглиблень 13 (див. фіг. 1 та фіг. 1417). Заглиблення 13 на бічних поверхнях корпусу 1 пляшки конструктивно виконані в одній (див. фіг. 12), двох (див. фіг. 3-8) або більше площинах Z (при N=1, 2, 3 ... 10 та більше, де N - кількість площин Z) під кутами е від 0 до 180 градусів відносно пор довжньої осі корпусу 1 в кількості однієї, двох та більше (при п=1, 2, 3 ... 10 та більше, де п кількість заглиблень в площині Z). Технологічно корпус 1 із заглибленнями 13 з площадками 15 і мембранами 18 та кришка 5 виконані з пластмаси або будь-якого іншого полімерного матеріалу. Технологічно кришка 5 виготовлена або з ма 8 теріалу, який є аналогічним матеріалу корпусу 1, або з будь-якого іншого матеріалу, а корпус 1 із заглибленнями 13 із площадками 15 і мембранами 18 виготовлені або з прозорого матеріалу, або непрозорого матеріалу, або кольорового матеріалу - прозорого або непрозорого. Пластмасова пляшка експлуатується наступним чином. Попередньо виготовляють корпус 1 та кришку 5 з різьбою 6 (виконаною на внутрішній поверхні 7 бокових стінок 8). Корпус виготовляють будь-якої форми в плані (див. фіг. 1 та фіг. 10-13). На корпусі 1 також виготовляють (на одній з торцевих частин 2) заливну горловину 3, на якій, у свою чергу, виготовляють бурт 4 (див. фіг. 1 та фіг. 21-22). На другій торцевій частині 14 і на бічних поверхнях стінок корпусу 1 виготовляють заглиблення 13, на яких, у свою чергу, виготовляють різьбу 17 (див. фіг. 1, фіг. З, фіг. 5, фіг. 7 та фіг. 9), що аналогічна різьбі 6, яка виконана на кришці 5. Заглиблення 13 виконують так, щоб вони були направлені усередину корпусу 1 (див. фіг. 1-8 та фіг. 14-17). Також на корпусі 1 в районі зазначених заглиблень 13 конструктивно виконують площадки 15 (див. фіг. 1, фіг. З, фіг. 14-17 та фіг. 21-22). Площину W площадок 15, які виконують в районі входу в заглиблення 13, технологічно виконують перпендикулярно подовжнім осям зазначених заглиблень 13 (див. фіг. 1, фіг. З, фіг. 5, фіг. 7, фіг. 9, фіг. 14-17 та фіг. 21-22). Форму та габарити зазначених заглиблень 13 виконують аналогічними формі та габаритам внутрішньої поверхні 7 кришки 5. Заглиблення 13 технологічно виконують глибиною h не менше величини L бокових стінок 8 зазначеної кришки 5 (див. фіг. 1, фіг. 9 та фіг. 14-17). Внутрішню частину заглиблення 13, яка знаходиться усередині корпусу 1 пляшки, герметично закривають мембраною 18 (див. фіг. 1, фіг. 9 та фіг. 14-17). Мембрану (торцеву поверхню) 18 кожного з заглиблень 13 виконують пласкої або будь-якої іншої форми (див., відповідно, фіг. 1, фіг. 9, фіг. 14-16 та фіг. 17). Товщину 5 стінок 19, що створюють зазначені заглиблення 13, виконують не менше товщини 81 стінок 20 корпусу 1 (див. фіг. 1 та фіг. 9). Конструктивно заглиблення 13 виконують або по подовжній осі корпусу 1 (див. фіг. 1 та фіг. 9), або паралельно зазначеній подовжній осі корпусу 1. Конструктивно заглиблення 13 розміщують або в одній, або в двох чи більше площинах Z, як перпендикулярних подовжній осі корпусу 1 (див. фіг. 1-6), так і розташованих під кутом е до подовжньої осі зазначенор го корпусу 1 (див. фіг. 7-8) в діапазоні від 0 до 180 градусів відносно подовжньої осі корпусу 1 та площини, в якій вони розташовані. При цьому кількість заглиблень 13, розташованих в одній площині, становить дві або більше (див., відповідно, фіг. 1 та фіг. 14-17). Технологічно корпус 1 (з розміщеними на ньому конструктивними елементами 3, 4, 10, 13, 18 і 19) та кришку 5 (з конструктивними елементами 6, 8 і 11) виконують з пластмаси або будь-якого іншого полімерного матеріалу, при цьому кришку 5 виготовляють або з матеріалу, який є аналогічним матеріалу корпусу 1, або з будь-якого іншого матеріалу. Корпус 1 виготовляють або з прозорого 7073 матеріалу, або непрозорого матеріалу, або кольорового матеріалу - прозорого або непрозорого. Використовують пластмасову пляшку таким чином. Попередньо заповнюють пластмасову пляшку, яка заявляється, будь-яким видом напою (позиція 21, див. фіг. 2 та фіг. 12), наприклад, газованою водою, безалкогольним напоєм, пивом. Заповнення внутрішньої порожнини (поз. 22) корпусу 1 пляшки здійснюють у заводських умовах. Після заповнення рідиною (поз. 21) внутрішньої порожнини (поз. 22) корпусу 1 пляшки її закривають кришкою 5 шляхом нагвинчування кришки 5 по різьбі 10 (що виконана на заливній горловині 3) до торкання відкритою частиною кришки 5 бурта 4, який виконано на зовнішній (бічній) поверхні 9 зазначеної заливної горловини 3. Для доступу до наповнювача (позиція 21) пляшки виконують операції щодо відкручування кришки 5 (до повного зняття її з заливної горловини 3). Напій (позиція 21) випивають, звільняючи внутрішню порожнину 22 корпусу 1 пляшки. Після цього пляшку можна використовувати для інших цілей, наприклад, для створення магістралі підведення води до сільськогосподарських рослин або дерев, плота, паркану або будь-якої іншої конструкції (пласкої чи об'ємної). Для використання пластмасової пляшки в іншому призначенні (ніж ємність для зберігання напоїв або будь-яких інших рідких речовин), висвердлюють (М) свердлом (або пробивають) одну чи декілька мембран 18 заглиблень 13 (див. фіг. 20). Потім ввертають заливну горловину 3 однієї пляшки в заглиблення 13 іншої пляшки (де пробита мембрана 18) до щільного прилягання верхньої поверхні бурта 4 до площадки 15, що виконана в районі входу в заглиблення 13 (до стикування площин W і Q) (див. фіг. 21). При загвинчуванні заливної горловини 3 в заглиблення 13 витки різьби 10 (що виконані на бічній поверхні 9 заливної горловини 3), входять у відповідні витки різьби 17 (що виконана на зовнішній поверхні 16 зазначеного заглиблення 13) (див. фіг. 21-22 та фіг. 23-24). При цьому з'єднання пляшок буде герметичним (за умови щільного прилягання верхньої поверхні бурта 4 до площадки 15, що виконана в районі входу в заглиблення 13) (див. фіг. 21), а внутрішні порожнини 22 N корпусів 1 будуть створювати єдину порожнину через вузол (або декілька вузлів) з'єднання заливної горловини 3 із заглибленнями 13 (див., відповідно, фіг. 21 та фіг.22). При з'єднанні вищезазначеним чином як в площині подовжньої осі корпусу 1, так і в площинах, розташованих під кутом 2), створюється розгалужена магістраль (див. фіг. 21-22 та фіг. 23-24) підведення рідкої речовини, наприклад, води, для поливу саду, городу, або для інших цілей. Для здійснення поливу в стінках 20 корпусу 1 роблять отвори (поз. 23) (див. фіг. 25). При цьому зазначену магістраль або залишають на поверхні фунту (див. фіг. 25), або закопують в фунт на деяку глибину (див. фіг. 26). Для поливу з'єднують магістраль (що зібрана з пляшок, які з'єднані між собою вищеописаним спо 10 собом) за допомогою шланга 24 з системою водопостачання 25, при цьому один з кінців шлангу 24 закріплюють на заливній горловині 3 корпусу 1 пляшки, яка є першою в ланцюгу магістралі (див. фіг. 25-26). Після цього відкривають систему водопостачання 25 і по шлангу 24 подають воду (позиція 26) на вхід магістралі, що зібрана з пляшок, які з'єднані між собою вищеописаним способом (див. фіг. 25-26). Вода заходить у внутрішню порожнину 22 корпусу 1 передньої пляшки і через вузол з'єднання (див. фіг. 21) або через декілька вузлів з'єднання (див. фіг. 22) потрапляє до внутрішньої порожнини 22 наступної пляшки. Почергово заповнюються всі пляшки, що з'єднані в магістраль підведення води. При цьому через отвори 23 в стінках 20 корпусу 1 вода потрапляє зовні корпусу 1 пляшки (див. фіг. 25). Таким чином робиться полив (або на поверхні ґрунту (див. фіг. 25), або усередині зазначеного ґрунту - див. фіг.26). Як варіант конструктивного виконання остання в магістралі пляшка може бути як з порушеною мембраною (торцевою поверхнею) 18 заглиблення 13 (див. фіг. 20-22), так і з цілою мембраною (торцевою поверхнею) 18 заглиблення 13 (див. фіг. 1, фіг. З, фіг. 9 та фіг. 22). Другим варіантом використання пластмасових пляшок може бути з'єднання їх таким чином, щоб був створений пліт (див. фіг. 27). У цьому випадку заливна горловина 3 передньої пляшки закривається кришкою 5, а остання пляшка загвинчується з непорушеною мембраною (торцевою поверхнею) 18 заглиблення 13. При цьому блоки пляшок, з яких створений пліт, з'єднуються між собою у горизонтальній або інших площинах (як в одній площині (див. фіг. 27), так і в декілька площинах - див. фіг. 28). Іншим варіантом використання пластмасових пляшок може бути з'єднання їх таким чином, щоб був створений паркан (див. фіг. 29). У цьому випадку пляшки з'єднуються у вертикально розміщені блоки (як із зачепленням заливних горловин 3 тільки до заглиблень 13, розміщених у торцевих частинах 14 корпусу 1 (див. фіг. 21, фіг. 23 та фіг. 29), так і в комплексі - із зачепленням заливних горловин 3 до заглиблень 13, розміщених як на торцевих частинах 14 корпусу 1, так і до заглиблень 13, розміщених на бічних стінках 20 корпусу 1 (див. фіг. 22 та фіг. ЗО). Також варіантом використання пляшок може бути з'єднання їх таким чином, щоб була створена захисна споруда в фунті (див. фіг. 31). У цьому випадку пляшки з'єднуються в просторову конструкцію шляхом приєднання одна до другої як в заглиблення 13, що розташовані на торцевих частинах 14 корпусу 1, так і в заглиблення 13, що розташовані на бічних стінках корпусу 1 (див. фіг. 22, фіг. 24 та фіг. 31). Підвищення ефективності застосування пластмасової пляшки, яка заявляється, у порівнянні з прототипом, досягається шляхом зміни конструкції пляшки і забезпечення при цьому розширення її функцій та можливостей шляхом виконання зі з'єднаних між собою (певним чином) пляшок магістралі для підведення рідини (наприклад, води) до споживачів та інших конструкцій (для інших цілей). 7073 12 11 Джерела інформації: 3. Журнал "Афиша", м. Київ, № 4, 2002, стор. 11 - аналог. 1. Журнал "Натали", декабрь 2000 г., Издательство АО "Бліц-Информ", Киев, стор. 173 - ана4. Журнал "Афиша", № 18 (58), 8-14 мая 2002 лог. г., Издательство ООО "КП-Друк", Киев, стор. 67 прототип. 2. Журнал "Натали", декабрь 2000 г., Издательство АО "Бліц-Информ", Киев, стор.139 - аналог. 20" Я 18 fS /5 Фіг. 2 *¥ 17 /3 9( £{• SP Ы £/ if Ы £( И eioi £ 9 £ Zt 16 7073 В-В 17 Фіг. 15 Г-Г Фіг. 16 Фіг. П 15 19 Фіг. 18 //. ////7//w\ / £/ ff/ « 81. .9 OZ ZZ I Z $ •* 6 Ql $ CZOZ II t/ Я 9 19 7073 20 2/ Фіг. ЗО 21 7073 22 Фіг. ЗІ Комп'ютерна верстка М. Клюкін Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
