Спосіб протиаварійного захисту споживачів газу

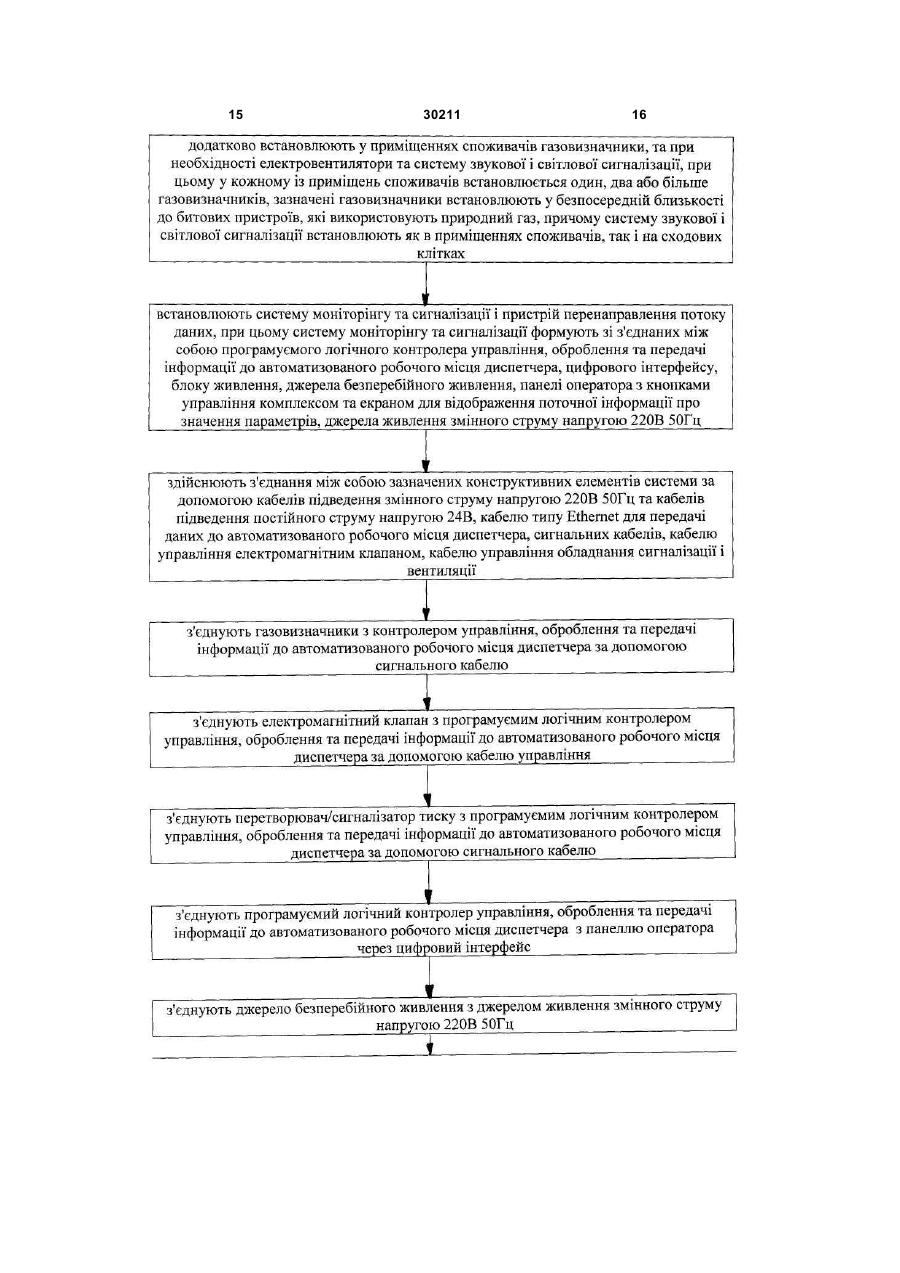

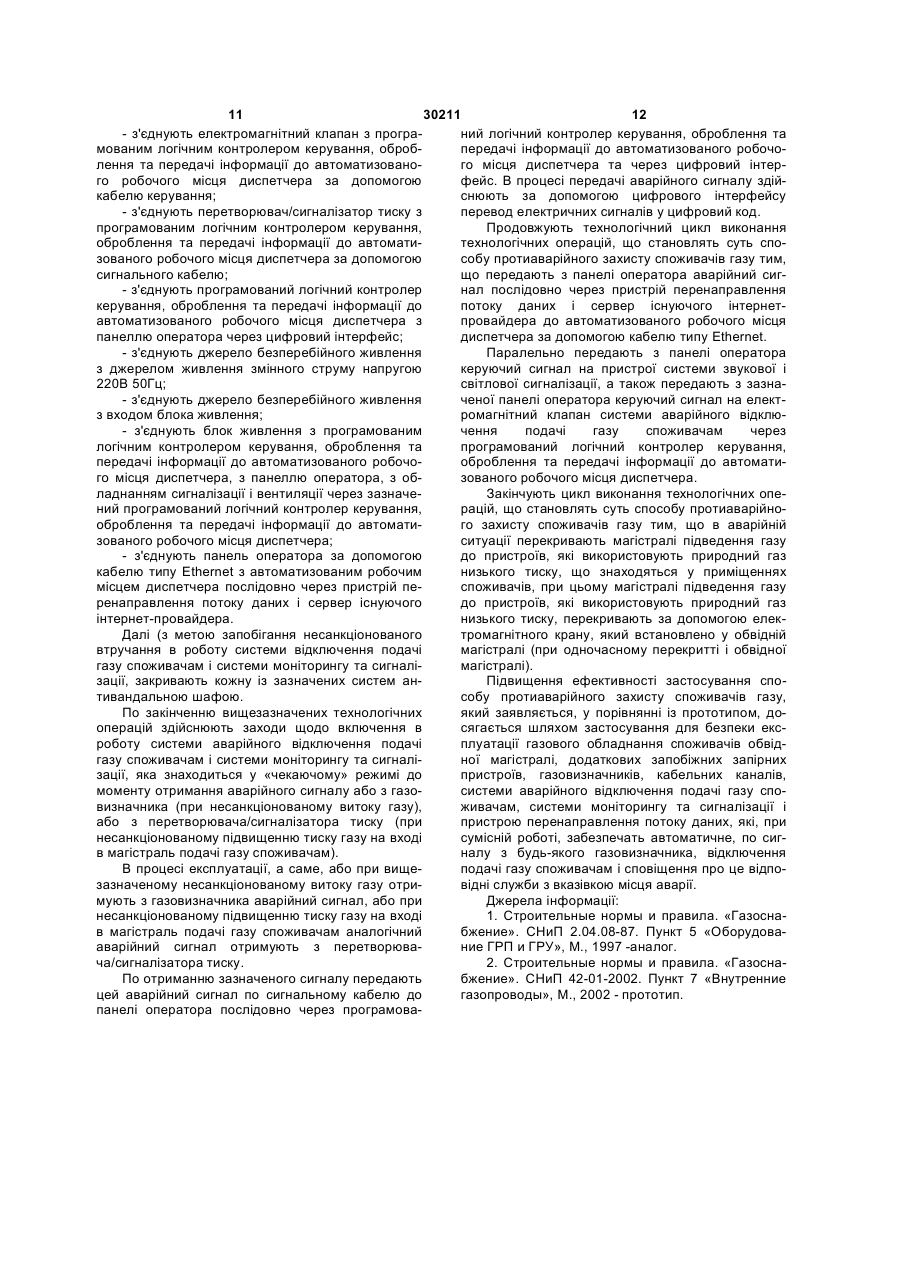

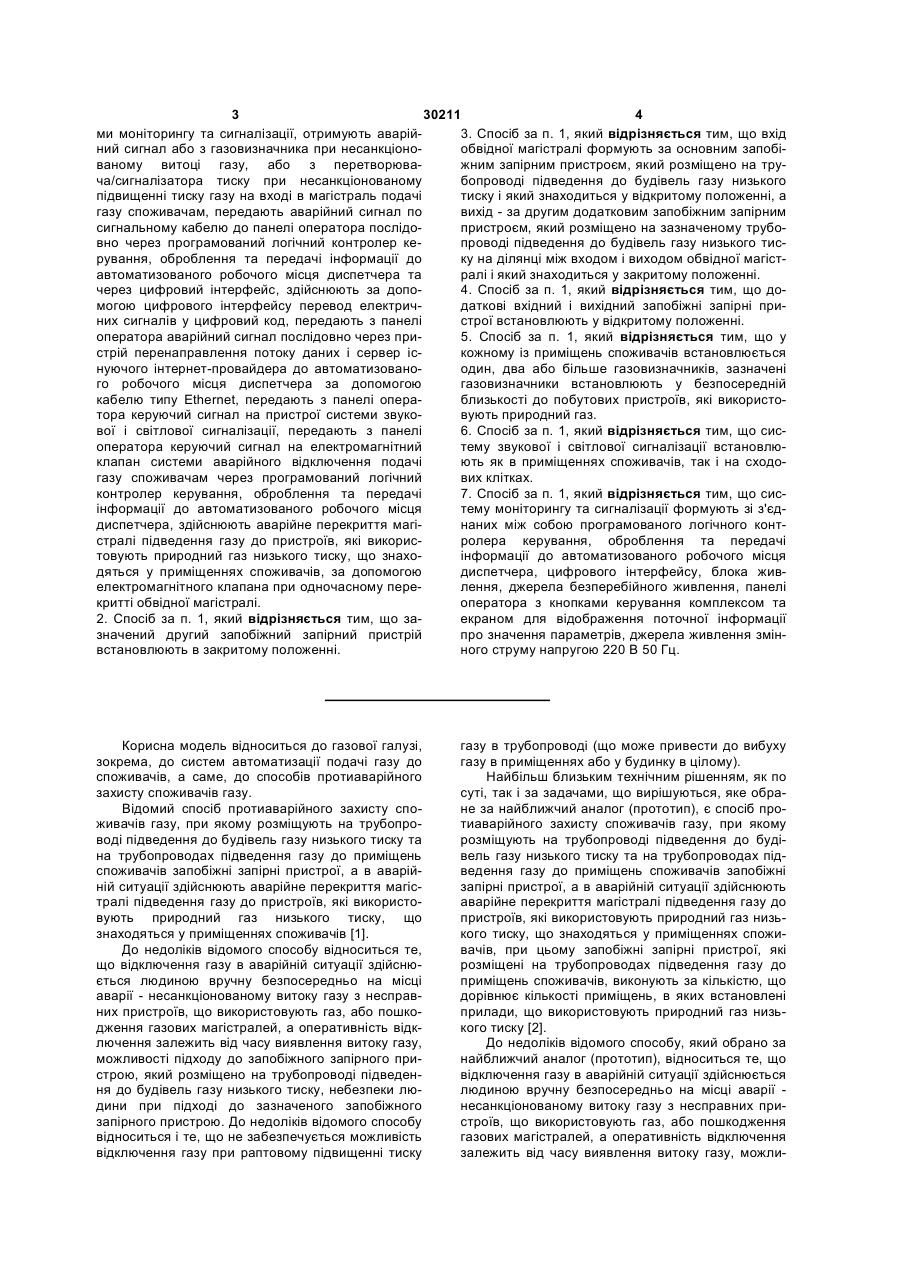

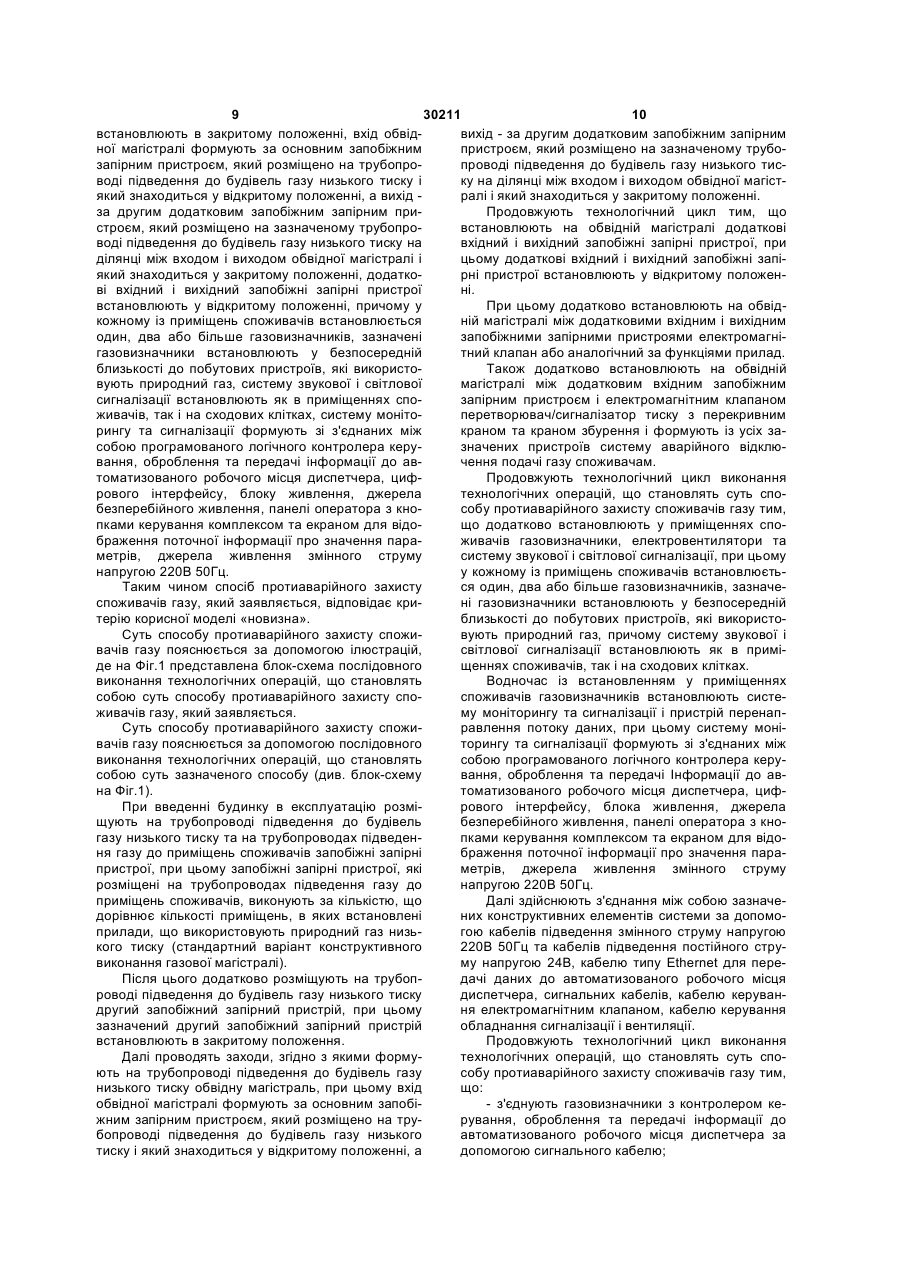

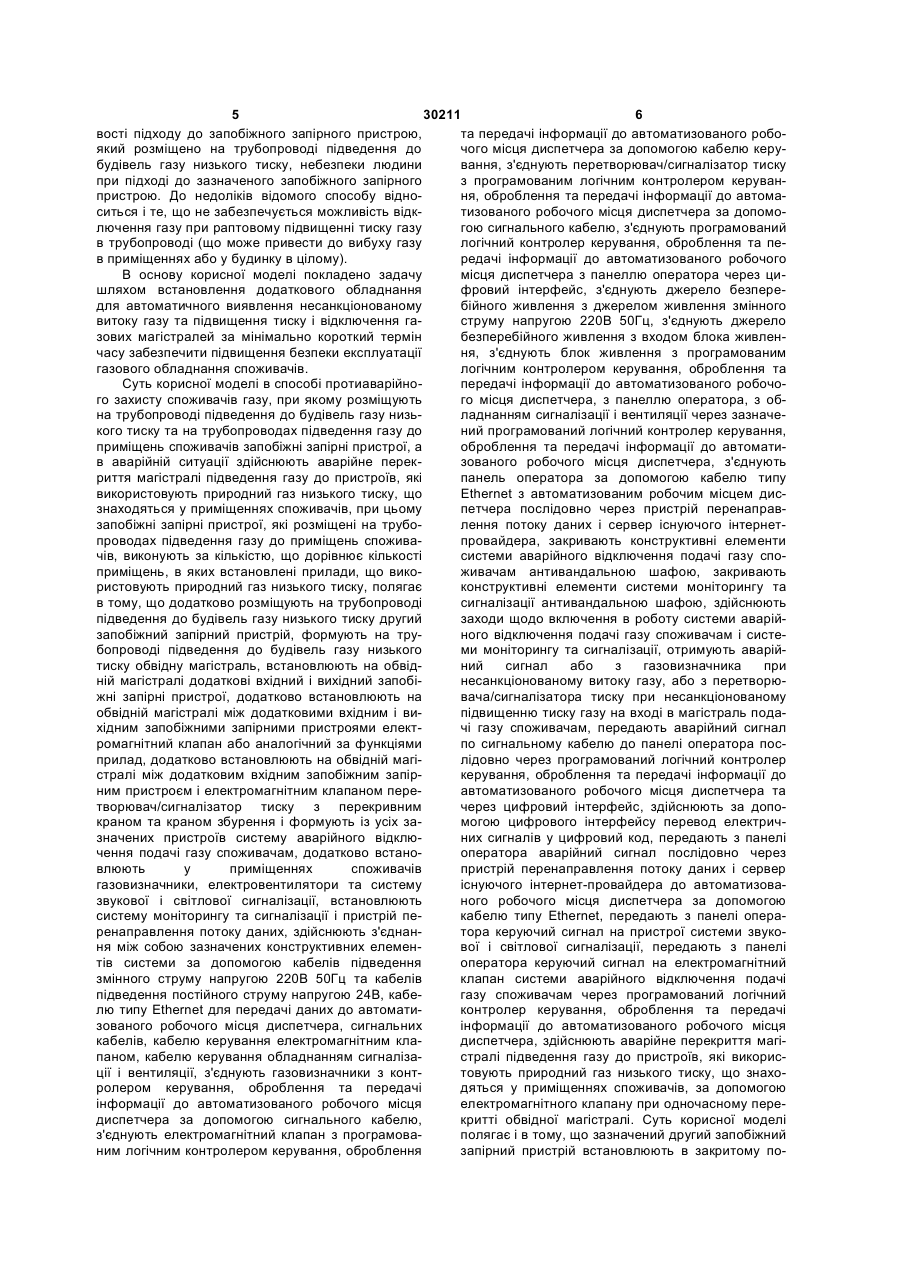

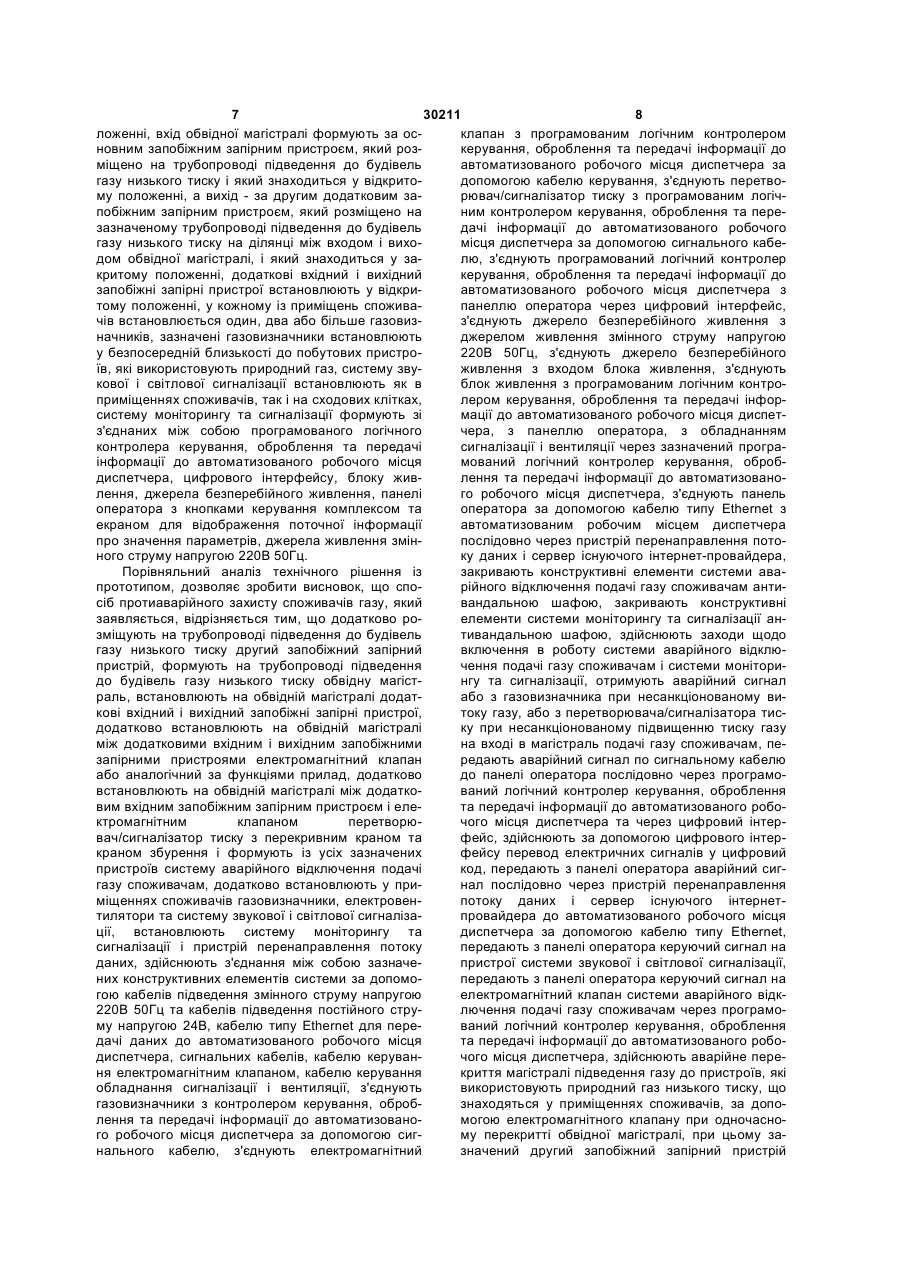

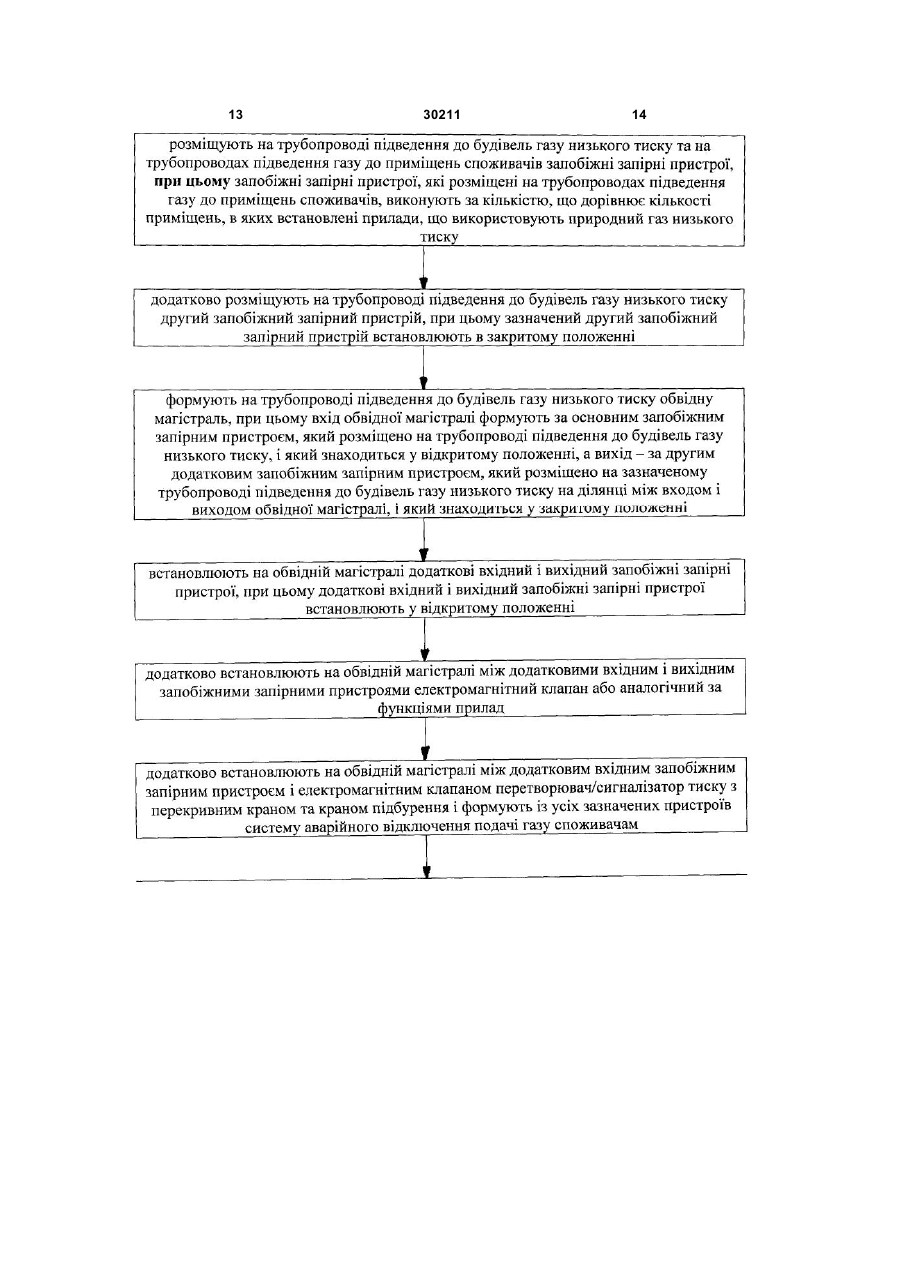

1. Спосіб протиаварійного захисту споживачів газу, при якому розміщують на трубопроводі підведення до будівель газу низького тиску та на трубопроводах підведення газу до приміщень споживачів запобіжні запірні пристрої, а в аварійній ситуації здійснюють аварійне перекриття магістралі підведення газу до пристроїв, які використовують природний газ низького тиску, що знаходяться у приміщеннях споживачів, при цьому запобіжні запірні пристрої, які розміщені на трубопроводах підведення газу до приміщень споживачів, виконують за кількістю, що дорівнює кількості приміщень, в яких встановлені прилади, що використовують природний газ низького тиску, який відрізняється тим, що додатково розміщують на трубопроводі підведення до будівель газу низького тиску другий запобіжний запірний пристрій, формують на трубопроводі підведення до будівель газу низького тиску обвідну магістраль, встановлюють на обвідній магістралі додаткові вхідний і вихідний запобіжні запірні пристрої, додатково встановлюють на обвідній магістралі між додатковими вхідним і вихідним запобіжними запірними пристроями електромагнітний клапан або аналогічний за функціями прилад, додатково встановлюють на обвідній магістралі між додатковим вхідним запобіжним запірним пристроєм і електромагнітним клапаном перетворювач/сигналізатор тиску з перекривним краном та краном збурення і формують із усіх зазначених пристроїв систему аварійного відключення подачі газу споживачам, додатково встановлюють у приміщеннях споживачів газовизначники, електровентилятори та систему звукової і світлової сигналізації, встановлюють систему моніторингу та сигналізації і пристрій перенаправлення потоку даних, здійснюють з'єднання між 2 (19) 1 3 30211 4 ми моніторингу та сигналізації, отримують аварій3. Спосіб за п. 1, який відрізняється тим, що вхід ний сигнал або з газовизначника при несанкціонообвідної магістралі формують за основним запобіваному витоці газу, або з перетворюважним запірним пристроєм, який розміщено на труча/сигналізатора тиску при несанкціонованому бопроводі підведення до будівель газу низького підвищенні тиску газу на вході в магістраль подачі тиску і який знаходиться у відкритому положенні, а газу споживачам, передають аварійний сигнал по вихід - за другим додатковим запобіжним запірним сигнальному кабелю до панелі оператора послідопристроєм, який розміщено на зазначеному трубовно через програмований логічний контролер кепроводі підведення до будівель газу низького тисрування, оброблення та передачі інформації до ку на ділянці між входом і виходом обвідної магіставтоматизованого робочого місця диспетчера та ралі і який знаходиться у закритому положенні. через цифровий інтерфейс, здійснюють за допо4. Спосіб за п. 1, який відрізняється тим, що домогою цифрового інтерфейсу перевод електричдаткові вхідний і вихідний запобіжні запірні приних сигналів у цифровий код, передають з панелі строї встановлюють у відкритому положенні. оператора аварійний сигнал послідовно через при5. Спосіб за п. 1, який відрізняється тим, що у стрій перенаправлення потоку даних і сервер іскожному із приміщень споживачів встановлюється нуючого інтернет-провайдера до автоматизованоодин, два або більше газовизначників, зазначені го робочого місця диспетчера за допомогою газовизначники встановлюють у безпосередній кабелю типу Ethernet, передають з панелі операблизькості до побутових пристроїв, які використотора керуючий сигнал на пристрої системи звуковують природний газ. вої і світлової сигналізації, передають з панелі 6. Спосіб за п. 1, який відрізняється тим, що сисоператора керуючий сигнал на електромагнітний тему звукової і світлової сигналізації встановлюклапан системи аварійного відключення подачі ють як в приміщеннях споживачів, так і на сходогазу споживачам через програмований логічний вих клітках. контролер керування, оброблення та передачі 7. Спосіб за п. 1, який відрізняється тим, що сисінформації до автоматизованого робочого місця тему моніторингу та сигналізації формують зі з'єддиспетчера, здійснюють аварійне перекриття магінаних між собою програмованого логічного контстралі підведення газу до пристроїв, які викорисролера керування, оброблення та передачі товують природний газ низького тиску, що знахоінформації до автоматизованого робочого місця дяться у приміщеннях споживачів, за допомогою диспетчера, цифрового інтерфейсу, блока живелектромагнітного клапана при одночасному перелення, джерела безперебійного живлення, панелі критті обвідної магістралі. оператора з кнопками керування комплексом та 2. Спосіб за п. 1, який відрізняється тим, що заекраном для відображення поточної інформації значений другий запобіжний запірний пристрій про значення параметрів, джерела живлення змінвстановлюють в закритому положенні. ного струму напругою 220 В 50 Гц. Корисна модель відноситься до газової галузі, зокрема, до систем автоматизації подачі газу до споживачів, а саме, до способів протиаварійного захисту споживачів газу. Відомий спосіб протиаварійного захисту споживачів газу, при якому розміщують на трубопроводі підведення до будівель газу низького тиску та на трубопроводах підведення газу до приміщень споживачів запобіжні запірні пристрої, а в аварійній ситуації здійснюють аварійне перекриття магістралі підведення газу до пристроїв, які використовують природний газ низького тиску, що знаходяться у приміщеннях споживачів [1]. До недоліків відомого способу відноситься те, що відключення газу в аварійній ситуації здійснюється людиною вручну безпосередньо на місці аварії - несанкціонованому витоку газу з несправних пристроїв, що використовують газ, або пошкодження газових магістралей, а оперативність відключення залежить від часу виявлення витоку газу, можливості підходу до запобіжного запірного пристрою, який розміщено на трубопроводі підведення до будівель газу низького тиску, небезпеки людини при підході до зазначеного запобіжного запірного пристрою. До недоліків відомого способу відноситься і те, що не забезпечується можливість відключення газу при раптовому підвищенні тиску газу в трубопроводі (що може привести до вибуху газу в приміщеннях або у будинку в цілому). Найбільш близьким технічним рішенням, як по суті, так і за задачами, що вирішуються, яке обране за найближчий аналог (прототип), є спосіб протиаварійного захисту споживачів газу, при якому розміщують на трубопроводі підведення до будівель газу низького тиску та на трубопроводах підведення газу до приміщень споживачів запобіжні запірні пристрої, а в аварійній ситуації здійснюють аварійне перекриття магістралі підведення газу до пристроїв, які використовують природний газ низького тиску, що знаходяться у приміщеннях споживачів, при цьому запобіжні запірні пристрої, які розміщені на трубопроводах підведення газу до приміщень споживачів, виконують за кількістю, що дорівнює кількості приміщень, в яких встановлені прилади, що використовують природний газ низького тиску [2]. До недоліків відомого способу, який обрано за найближчий аналог (прототип), відноситься те, що відключення газу в аварійній ситуації здійснюється людиною вручну безпосередньо на місці аварії несанкціонованому витоку газу з несправних пристроїв, що використовують газ, або пошкодження газових магістралей, а оперативність відключення залежить від часу виявлення витоку газу, можли 5 30211 6 вості підходу до запобіжного запірного пристрою, та передачі інформації до автоматизованого робоякий розміщено на трубопроводі підведення до чого місця диспетчера за допомогою кабелю керубудівель газу низького тиску, небезпеки людини вання, з'єднують перетворювач/сигналізатор тиску при підході до зазначеного запобіжного запірного з програмованим логічним контролером керуванпристрою. До недоліків відомого способу відноня, оброблення та передачі інформації до автомаситься і те, що не забезпечується можливість відктизованого робочого місця диспетчера за допомолючення газу при раптовому підвищенні тиску газу гою сигнального кабелю, з'єднують програмований в трубопроводі (що може привести до вибуху газу логічний контролер керування, оброблення та пев приміщеннях або у будинку в цілому). редачі інформації до автоматизованого робочого В основу корисної моделі покладено задачу місця диспетчера з панеллю оператора через цишляхом встановлення додаткового обладнання фровий інтерфейс, з'єднують джерело безпередля автоматичного виявлення несанкціонованому бійного живлення з джерелом живлення змінного витоку газу та підвищення тиску і відключення гаструму напругою 220В 50Гц, з'єднують джерело зових магістралей за мінімально короткий термін безперебійного живлення з входом блока живленчасу забезпечити підвищення безпеки експлуатації ня, з'єднують блок живлення з програмованим газового обладнання споживачів. логічним контролером керування, оброблення та Суть корисної моделі в способі протиаварійнопередачі інформації до автоматизованого робочого захисту споживачів газу, при якому розміщують го місця диспетчера, з панеллю оператора, з обна трубопроводі підведення до будівель газу низьладнанням сигналізації і вентиляції через зазначекого тиску та на трубопроводах підведення газу до ний програмований логічний контролер керування, приміщень споживачів запобіжні запірні пристрої, а оброблення та передачі інформації до автоматив аварійній ситуації здійснюють аварійне перекзованого робочого місця диспетчера, з'єднують риття магістралі підведення газу до пристроїв, які панель оператора за допомогою кабелю типу використовують природний газ низького тиску, що Ethernet з автоматизованим робочим місцем дисзнаходяться у приміщеннях споживачів, при цьому петчера послідовно через пристрій перенаправзапобіжні запірні пристрої, які розміщені на труболення потоку даних і сервер існуючого інтернетпроводах підведення газу до приміщень споживапровайдера, закривають конструктивні елементи чів, виконують за кількістю, що дорівнює кількості системи аварійного відключення подачі газу споприміщень, в яких встановлені прилади, що викоживачам антивандальною шафою, закривають ристовують природний газ низького тиску, полягає конструктивні елементи системи моніторингу та в тому, що додатково розміщують на трубопроводі сигналізації антивандальною шафою, здійснюють підведення до будівель газу низького тиску другий заходи щодо включення в роботу системи аварійзапобіжний запірний пристрій, формують на труного відключення подачі газу споживачам і систебопроводі підведення до будівель газу низького ми моніторингу та сигналізації, отримують аварійтиску обвідну магістраль, встановлюють на обвідний сигнал або з газовизначника при ній магістралі додаткові вхідний і вихідний запобінесанкціонованому витоку газу, або з перетворюжні запірні пристрої, додатково встановлюють на вача/сигналізатора тиску при несанкціонованому обвідній магістралі між додатковими вхідним і випідвищенню тиску газу на вході в магістраль подахідним запобіжними запірними пристроями електчі газу споживачам, передають аварійний сигнал ромагнітний клапан або аналогічний за функціями по сигнальному кабелю до панелі оператора посприлад, додатково встановлюють на обвідній магілідовно через програмований логічний контролер стралі між додатковим вхідним запобіжним запіркерування, оброблення та передачі інформації до ним пристроєм і електромагнітним клапаном переавтоматизованого робочого місця диспетчера та творювач/сигналізатор тиску з перекривним через цифровий інтерфейс, здійснюють за допокраном та краном збурення і формують із усіх замогою цифрового інтерфейсу перевод електричзначених пристроїв систему аварійного відклюних сигналів у цифровий код, передають з панелі чення подачі газу споживачам, додатково встанооператора аварійний сигнал послідовно через влюють у приміщеннях споживачів пристрій перенаправлення потоку даних і сервер газовизначники, електровентилятори та систему існуючого інтернет-провайдера до автоматизовазвукової і світлової сигналізації, встановлюють ного робочого місця диспетчера за допомогою систему моніторингу та сигналізації і пристрій пекабелю типу Ethernet, передають з панелі операренаправлення потоку даних, здійснюють з'єднантора керуючий сигнал на пристрої системи звуконя між собою зазначених конструктивних елеменвої і світлової сигналізації, передають з панелі тів системи за допомогою кабелів підведення оператора керуючий сигнал на електромагнітний змінного струму напругою 220В 50Гц та кабелів клапан системи аварійного відключення подачі підведення постійного струму напругою 24В, кабегазу споживачам через програмований логічний лю типу Ethernet для передачі даних до автоматиконтролер керування, оброблення та передачі зованого робочого місця диспетчера, сигнальних інформації до автоматизованого робочого місця кабелів, кабелю керування електромагнітним кладиспетчера, здійснюють аварійне перекриття магіпаном, кабелю керування обладнанням сигналізастралі підведення газу до пристроїв, які викорисції і вентиляції, з'єднують газовизначники з конттовують природний газ низького тиску, що знахоролером керування, оброблення та передачі дяться у приміщеннях споживачів, за допомогою інформації до автоматизованого робочого місця електромагнітного клапану при одночасному передиспетчера за допомогою сигнального кабелю, критті обвідної магістралі. Суть корисної моделі з'єднують електромагнітний клапан з програмоваполягає і в тому, що зазначений другий запобіжний ним логічним контролером керування, оброблення запірний пристрій встановлюють в закритому по 7 30211 8 ложенні, вхід обвідної магістралі формують за осклапан з програмованим логічним контролером новним запобіжним запірним пристроєм, який розкерування, оброблення та передачі інформації до міщено на трубопроводі підведення до будівель автоматизованого робочого місця диспетчера за газу низького тиску і який знаходиться у відкритодопомогою кабелю керування, з'єднують перетвому положенні, а вихід - за другим додатковим зарювач/сигналізатор тиску з програмованим логічпобіжним запірним пристроєм, який розміщено на ним контролером керування, оброблення та перезазначеному трубопроводі підведення до будівель дачі інформації до автоматизованого робочого газу низького тиску на ділянці між входом і вихомісця диспетчера за допомогою сигнального кабедом обвідної магістралі, і який знаходиться у залю, з'єднують програмований логічний контролер критому положенні, додаткові вхідний і вихідний керування, оброблення та передачі інформації до запобіжні запірні пристрої встановлюють у відкриавтоматизованого робочого місця диспетчера з тому положенні, у кожному із приміщень споживапанеллю оператора через цифровий інтерфейс, чів встановлюється один, два або більше газовизз'єднують джерело безперебійного живлення з начників, зазначені газовизначники встановлюють джерелом живлення змінного струму напругою у безпосередній близькості до побутових пристро220В 50Гц, з'єднують джерело безперебійного їв, які використовують природний газ, систему звуживлення з входом блока живлення, з'єднують кової і світлової сигналізації встановлюють як в блок живлення з програмованим логічним контроприміщеннях споживачів, так і на сходових клітках, лером керування, оброблення та передачі інфорсистему моніторингу та сигналізації формують зі мації до автоматизованого робочого місця диспетз'єднаних між собою програмованого логічного чера, з панеллю оператора, з обладнанням контролера керування, оброблення та передачі сигналізації і вентиляції через зазначений програінформації до автоматизованого робочого місця мований логічний контролер керування, обробдиспетчера, цифрового інтерфейсу, блоку живлення та передачі інформації до автоматизованолення, джерела безперебійного живлення, панелі го робочого місця диспетчера, з'єднують панель оператора з кнопками керування комплексом та оператора за допомогою кабелю типу Ethernet з екраном для відображення поточної інформації автоматизованим робочим місцем диспетчера про значення параметрів, джерела живлення змінпослідовно через пристрій перенаправлення потоного струму напругою 220В 50Гц. ку даних і сервер існуючого інтернет-провайдера, Порівняльний аналіз технічного рішення із закривають конструктивні елементи системи авапрототипом, дозволяє зробити висновок, що спорійного відключення подачі газу споживачам антисіб протиаварійного захисту споживачів газу, який вандальною шафою, закривають конструктивні заявляється, відрізняється тим, що додатково роелементи системи моніторингу та сигналізації анзміщують на трубопроводі підведення до будівель тивандальною шафою, здійснюють заходи щодо газу низького тиску другий запобіжний запірний включення в роботу системи аварійного відклюпристрій, формують на трубопроводі підведення чення подачі газу споживачам і системи моніторидо будівель газу низького тиску обвідну магістнгу та сигналізації, отримують аварійний сигнал раль, встановлюють на обвідній магістралі додатабо з газовизначника при несанкціонованому викові вхідний і вихідний запобіжні запірні пристрої, току газу, або з перетворювача/сигналізатора тисдодатково встановлюють на обвідній магістралі ку при несанкціонованому підвищенню тиску газу між додатковими вхідним і вихідним запобіжними на вході в магістраль подачі газу споживачам, пезапірними пристроями електромагнітний клапан редають аварійний сигнал по сигнальному кабелю або аналогічний за функціями прилад, додатково до панелі оператора послідовно через програмовстановлюють на обвідній магістралі між додаткований логічний контролер керування, оброблення вим вхідним запобіжним запірним пристроєм і елета передачі інформації до автоматизованого робоктромагнітним клапаном перетворючого місця диспетчера та через цифровий інтервач/сигналізатор тиску з перекривним краном та фейс, здійснюють за допомогою цифрового інтеркраном збурення і формують із усіх зазначених фейсу перевод електричних сигналів у цифровий пристроїв систему аварійного відключення подачі код, передають з панелі оператора аварійний сиггазу споживачам, додатково встановлюють у принал послідовно через пристрій перенаправлення міщеннях споживачів газовизначники, електровенпотоку даних і сервер існуючого інтернеттилятори та систему звукової і світлової сигналізапровайдера до автоматизованого робочого місця ції, встановлюють систему моніторингу та диспетчера за допомогою кабелю типу Ethernet, сигналізації і пристрій перенаправлення потоку передають з панелі оператора керуючий сигнал на даних, здійснюють з'єднання між собою зазначепристрої системи звукової і світлової сигналізації, них конструктивних елементів системи за допомопередають з панелі оператора керуючий сигнал на гою кабелів підведення змінного струму напругою електромагнітний клапан системи аварійного відк220В 50Гц та кабелів підведення постійного струлючення подачі газу споживачам через програмому напругою 24В, кабелю типу Ethernet для переваний логічний контролер керування, оброблення дачі даних до автоматизованого робочого місця та передачі інформації до автоматизованого рободиспетчера, сигнальних кабелів, кабелю керуванчого місця диспетчера, здійснюють аварійне переня електромагнітним клапаном, кабелю керування криття магістралі підведення газу до пристроїв, які обладнання сигналізації і вентиляції, з'єднують використовують природний газ низького тиску, що газовизначники з контролером керування, обробзнаходяться у приміщеннях споживачів, за дополення та передачі інформації до автоматизованомогою електромагнітного клапану при одночасного робочого місця диспетчера за допомогою сигму перекритті обвідної магістралі, при цьому занального кабелю, з'єднують електромагнітний значений другий запобіжний запірний пристрій 9 30211 10 встановлюють в закритому положенні, вхід обвідвихід - за другим додатковим запобіжним запірним ної магістралі формують за основним запобіжним пристроєм, який розміщено на зазначеному трубозапірним пристроєм, який розміщено на трубопропроводі підведення до будівель газу низького тисводі підведення до будівель газу низького тиску і ку на ділянці між входом і виходом обвідної магістякий знаходиться у відкритому положенні, а вихід ралі і який знаходиться у закритому положенні. за другим додатковим запобіжним запірним приПродовжують технологічний цикл тим, що строєм, який розміщено на зазначеному трубопровстановлюють на обвідній магістралі додаткові воді підведення до будівель газу низького тиску на вхідний і вихідний запобіжні запірні пристрої, при ділянці між входом і виходом обвідної магістралі і цьому додаткові вхідний і вихідний запобіжні запіякий знаходиться у закритому положенні, додаткорні пристрої встановлюють у відкритому положенві вхідний і вихідний запобіжні запірні пристрої ні. встановлюють у відкритому положенні, причому у При цьому додатково встановлюють на обвідкожному із приміщень споживачів встановлюється ній магістралі між додатковими вхідним і вихідним один, два або більше газовизначників, зазначені запобіжними запірними пристроями електромагнігазовизначники встановлюють у безпосередній тний клапан або аналогічний за функціями прилад. близькості до побутових пристроїв, які використоТакож додатково встановлюють на обвідній вують природний газ, систему звукової і світлової магістралі між додатковим вхідним запобіжним сигналізації встановлюють як в приміщеннях спозапірним пристроєм і електромагнітним клапаном живачів, так і на сходових клітках, систему монітоперетворювач/сигналізатор тиску з перекривним рингу та сигналізації формують зі з'єднаних між краном та краном збурення і формують із усіх засобою програмованого логічного контролера керузначених пристроїв систему аварійного відклювання, оброблення та передачі інформації до авчення подачі газу споживачам. томатизованого робочого місця диспетчера, цифПродовжують технологічний цикл виконання рового інтерфейсу, блоку живлення, джерела технологічних операцій, що становлять суть спобезперебійного живлення, панелі оператора з кнособу протиаварійного захисту споживачів газу тим, пками керування комплексом та екраном для відощо додатково встановлюють у приміщеннях спображення поточної інформації про значення параживачів газовизначники, електровентилятори та метрів, джерела живлення змінного струму систему звукової і світлової сигналізації, при цьому напругою 220В 50Гц. у кожному із приміщень споживачів встановлюєтьТаким чином спосіб протиаварійного захисту ся один, два або більше газовизначників, зазначеспоживачів газу, який заявляється, відповідає крині газовизначники встановлюють у безпосередній терію корисної моделі «новизна». близькості до побутових пристроїв, які використоСуть способу протиаварійного захисту споживують природний газ, причому систему звукової і вачів газу пояснюється за допомогою ілюстрацій, світлової сигналізації встановлюють як в приміде на Фіг.1 представлена блок-схема послідовного щеннях споживачів, так і на сходових клітках. виконання технологічних операцій, що становлять Водночас із встановленням у приміщеннях собою суть способу протиаварійного захисту споспоживачів газовизначників встановлюють систеживачів газу, який заявляється. му моніторингу та сигналізації і пристрій перенапСуть способу протиаварійного захисту спожиравлення потоку даних, при цьому систему монівачів газу пояснюється за допомогою послідовного торингу та сигналізації формують зі з'єднаних між виконання технологічних операцій, що становлять собою програмованого логічного контролера керусобою суть зазначеного способу (див. блок-схему вання, оброблення та передачі Інформації до авна Фіг.1). томатизованого робочого місця диспетчера, цифПри введенні будинку в експлуатацію розмірового інтерфейсу, блока живлення, джерела щують на трубопроводі підведення до будівель безперебійного живлення, панелі оператора з кногазу низького тиску та на трубопроводах підведенпками керування комплексом та екраном для відоня газу до приміщень споживачів запобіжні запірні браження поточної інформації про значення парапристрої, при цьому запобіжні запірні пристрої, які метрів, джерела живлення змінного струму розміщені на трубопроводах підведення газу до напругою 220В 50Гц. приміщень споживачів, виконують за кількістю, що Далі здійснюють з'єднання між собою зазначедорівнює кількості приміщень, в яких встановлені них конструктивних елементів системи за допомоприлади, що використовують природний газ низьгою кабелів підведення змінного струму напругою кого тиску (стандартний варіант конструктивного 220В 50Гц та кабелів підведення постійного струвиконання газової магістралі). му напругою 24В, кабелю типу Ethernet для переПісля цього додатково розміщують на трубопдачі даних до автоматизованого робочого місця роводі підведення до будівель газу низького тиску диспетчера, сигнальних кабелів, кабелю керувандругий запобіжний запірний пристрій, при цьому ня електромагнітним клапаном, кабелю керування зазначений другий запобіжний запірний пристрій обладнання сигналізації і вентиляції. встановлюють в закритому положення. Продовжують технологічний цикл виконання Далі проводять заходи, згідно з якими формутехнологічних операцій, що становлять суть споють на трубопроводі підведення до будівель газу собу протиаварійного захисту споживачів газу тим, низького тиску обвідну магістраль, при цьому вхід що: обвідної магістралі формують за основним запобі- з'єднують газовизначники з контролером кежним запірним пристроєм, який розміщено на трурування, оброблення та передачі інформації до бопроводі підведення до будівель газу низького автоматизованого робочого місця диспетчера за тиску і який знаходиться у відкритому положенні, а допомогою сигнального кабелю; 11 30211 12 - з'єднують електромагнітний клапан з програний логічний контролер керування, оброблення та мованим логічним контролером керування, обробпередачі інформації до автоматизованого робочолення та передачі інформації до автоматизованого місця диспетчера та через цифровий інтерго робочого місця диспетчера за допомогою фейс. В процесі передачі аварійного сигналу здійкабелю керування; снюють за допомогою цифрового інтерфейсу - з'єднують перетворювач/сигналізатор тиску з перевод електричних сигналів у цифровий код. програмованим логічним контролером керування, Продовжують технологічний цикл виконання оброблення та передачі інформації до автоматитехнологічних операцій, що становлять суть спозованого робочого місця диспетчера за допомогою собу протиаварійного захисту споживачів газу тим, сигнального кабелю; що передають з панелі оператора аварійний сиг- з'єднують програмований логічний контролер нал послідовно через пристрій перенаправлення керування, оброблення та передачі інформації до потоку даних і сервер існуючого інтернетавтоматизованого робочого місця диспетчера з провайдера до автоматизованого робочого місця панеллю оператора через цифровий інтерфейс; диспетчера за допомогою кабелю типу Ethernet. - з'єднують джерело безперебійного живлення Паралельно передають з панелі оператора з джерелом живлення змінного струму напругою керуючий сигнал на пристрої системи звукової і 220В 50Гц; світлової сигналізації, а також передають з зазна- з'єднують джерело безперебійного живлення ченої панелі оператора керуючий сигнал на електз входом блока живлення; ромагнітний клапан системи аварійного відклю- з'єднують блок живлення з програмованим чення подачі газу споживачам через логічним контролером керування, оброблення та програмований логічний контролер керування, передачі інформації до автоматизованого робочооброблення та передачі інформації до автоматиго місця диспетчера, з панеллю оператора, з обзованого робочого місця диспетчера. ладнанням сигналізації і вентиляції через зазначеЗакінчують цикл виконання технологічних опений програмований логічний контролер керування, рацій, що становлять суть способу протиаварійнооброблення та передачі інформації до автоматиго захисту споживачів газу тим, що в аварійній зованого робочого місця диспетчера; ситуації перекривають магістралі підведення газу - з'єднують панель оператора за допомогою до пристроїв, які використовують природний газ кабелю типу Ethernet з автоматизованим робочим низького тиску, що знаходяться у приміщеннях місцем диспетчера послідовно через пристрій песпоживачів, при цьому магістралі підведення газу ренаправлення потоку даних і сервер існуючого до пристроїв, які використовують природний газ інтернет-провайдера. низького тиску, перекривають за допомогою елекДалі (з метою запобігання несанкціонованого тромагнітного крану, який встановлено у обвідній втручання в роботу системи відключення подачі магістралі (при одночасному перекритті і обвідної газу споживачам і системи моніторингу та сигналімагістралі). зації, закривають кожну із зазначених систем анПідвищення ефективності застосування спотивандальною шафою. собу протиаварійного захисту споживачів газу, По закінченню вищезазначених технологічних який заявляється, у порівнянні із прототипом, дооперацій здійснюють заходи щодо включення в сягається шляхом застосування для безпеки ексроботу системи аварійного відключення подачі плуатації газового обладнання споживачів обвідгазу споживачам і системи моніторингу та сигналіної магістралі, додаткових запобіжних запірних зації, яка знаходиться у «чекаючому» режимі до пристроїв, газовизначників, кабельних каналів, моменту отримання аварійного сигналу або з газосистеми аварійного відключення подачі газу сповизначника (при несанкціонованому витоку газу), живачам, системи моніторингу та сигналізації і або з перетворювача/сигналізатора тиску (при пристрою перенаправлення потоку даних, які, при несанкціонованому підвищенню тиску газу на вході сумісній роботі, забезпечать автоматичне, по сигв магістраль подачі газу споживачам). налу з будь-якого газовизначника, відключення В процесі експлуатації, а саме, або при вищеподачі газу споживачам і сповіщення про це відпозазначеному несанкціонованому витоку газу отривідні служби з вказівкою місця аварії. мують з газовизначника аварійний сигнал, або при Джерела інформації: несанкціонованому підвищенню тиску газу на вході 1. Строительные нормы и правила. «Газоснав магістраль подачі газу споживачам аналогічний бжение». СНиП 2.04.08-87. Пункт 5 «Оборудовааварійний сигнал отримують з перетворювание ГРП и ГРУ», М., 1997 -аналог. ча/сигналізатора тиску. 2. Строительные нормы и правила. «ГазоснаПо отриманню зазначеного сигналу передають бжение». СНиП 42-01-2002. Пункт 7 «Внутренние цей аварійний сигнал по сигнальному кабелю до газопроводы», М., 2002 - прототип. панелі оператора послідовно через програмова 13 30211 14 15 30211 16 17 30211 18 19 Комп’ютерна верстка Л.Литвиненко 30211 Підписне 20 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
