Спосіб реконструкції багатоповерхових будинків

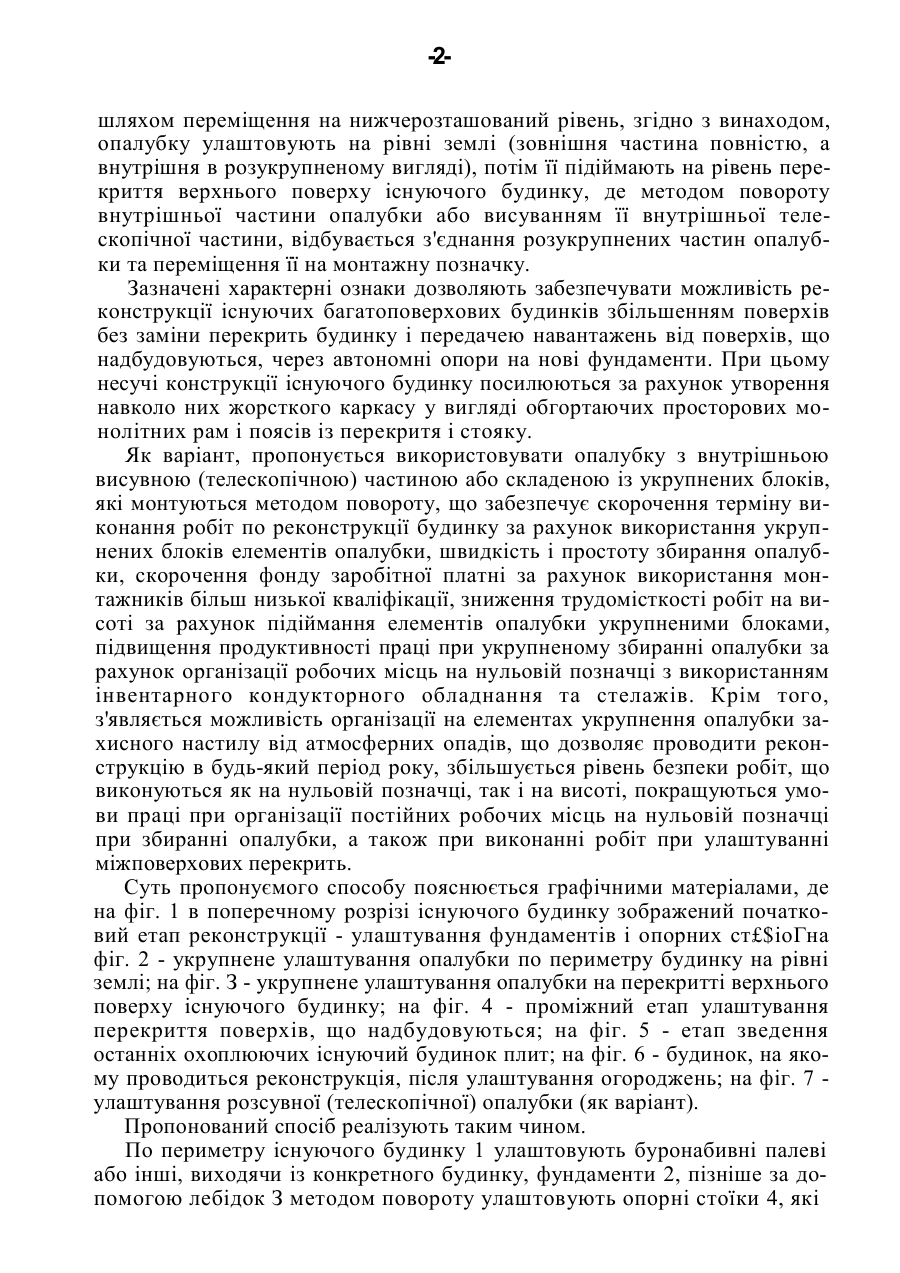

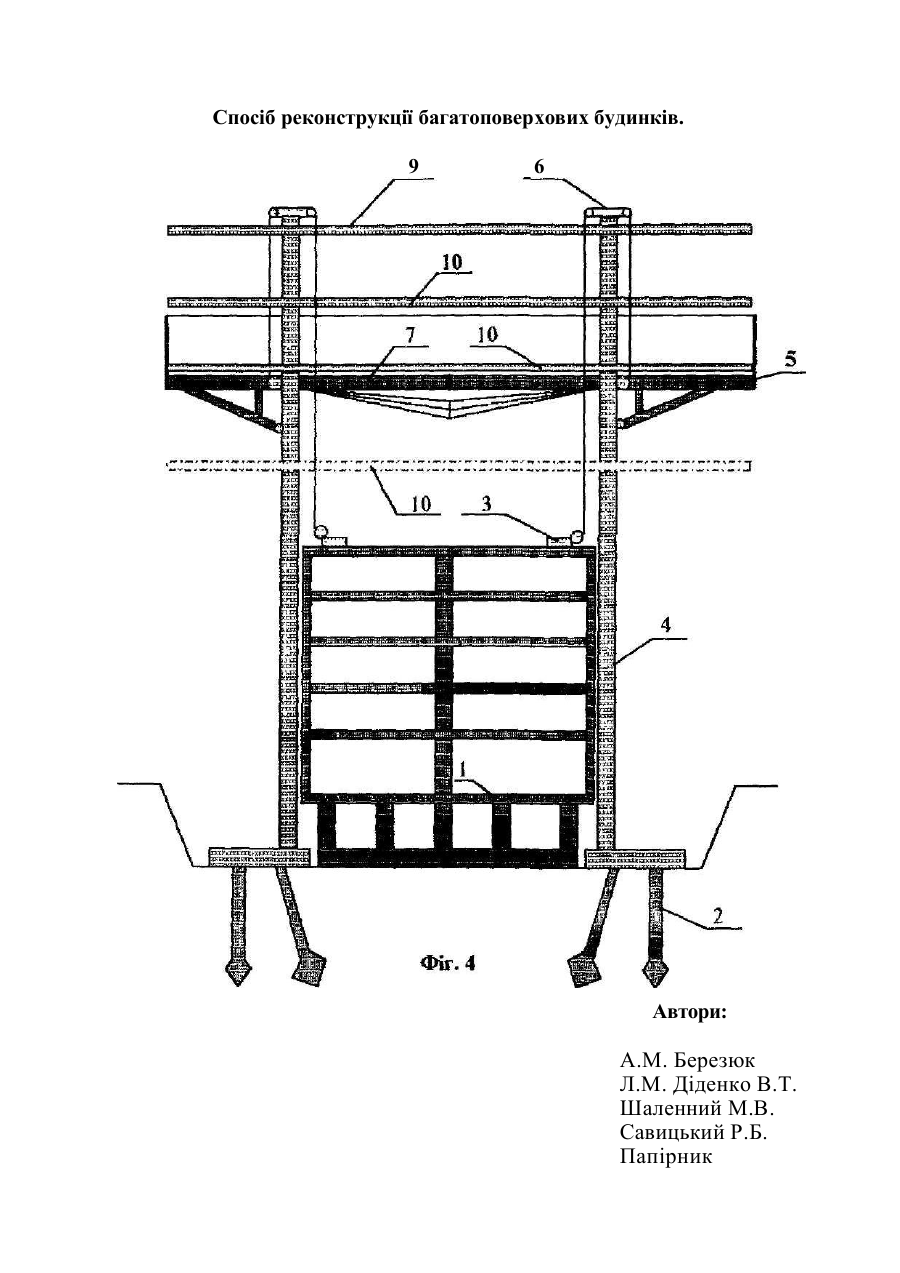

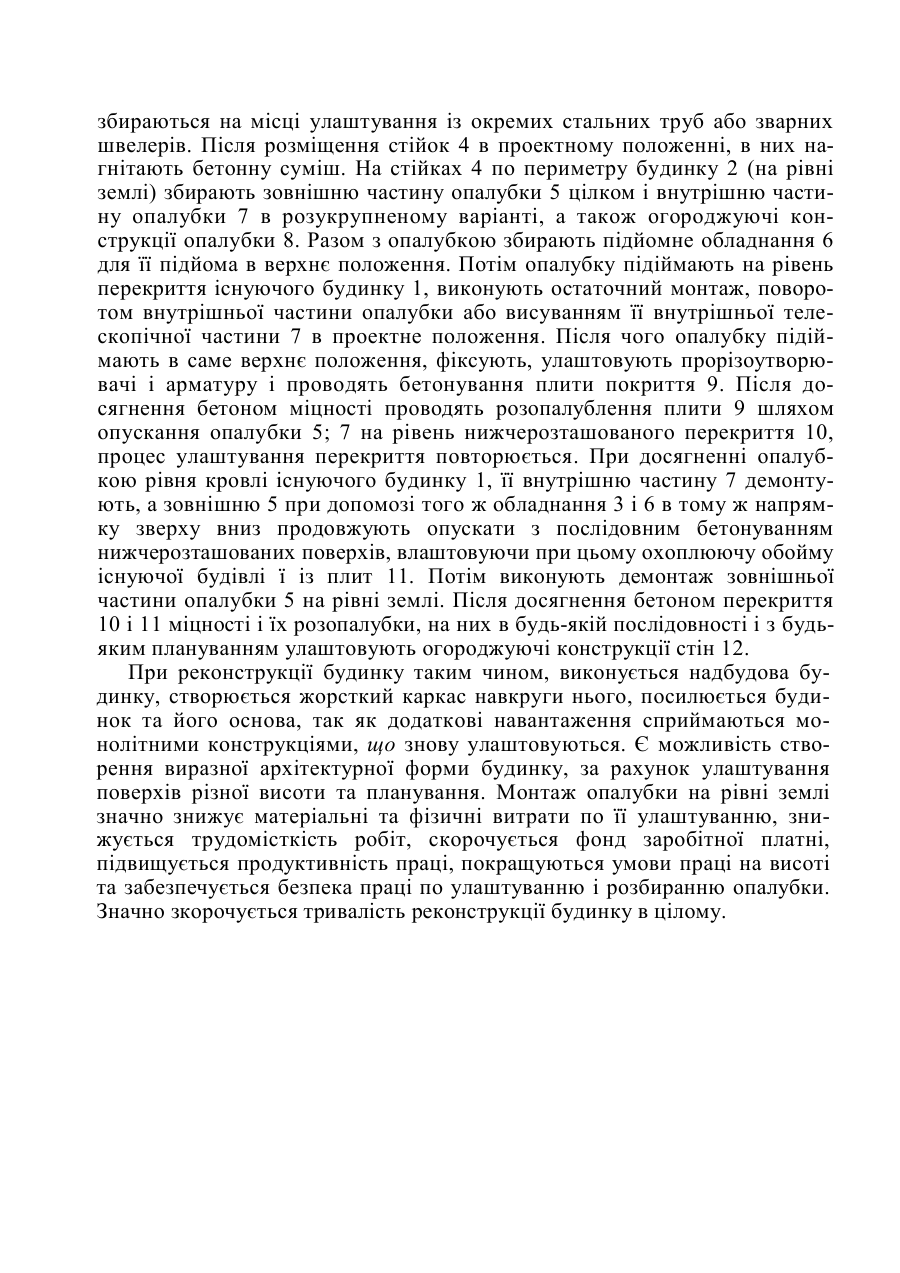

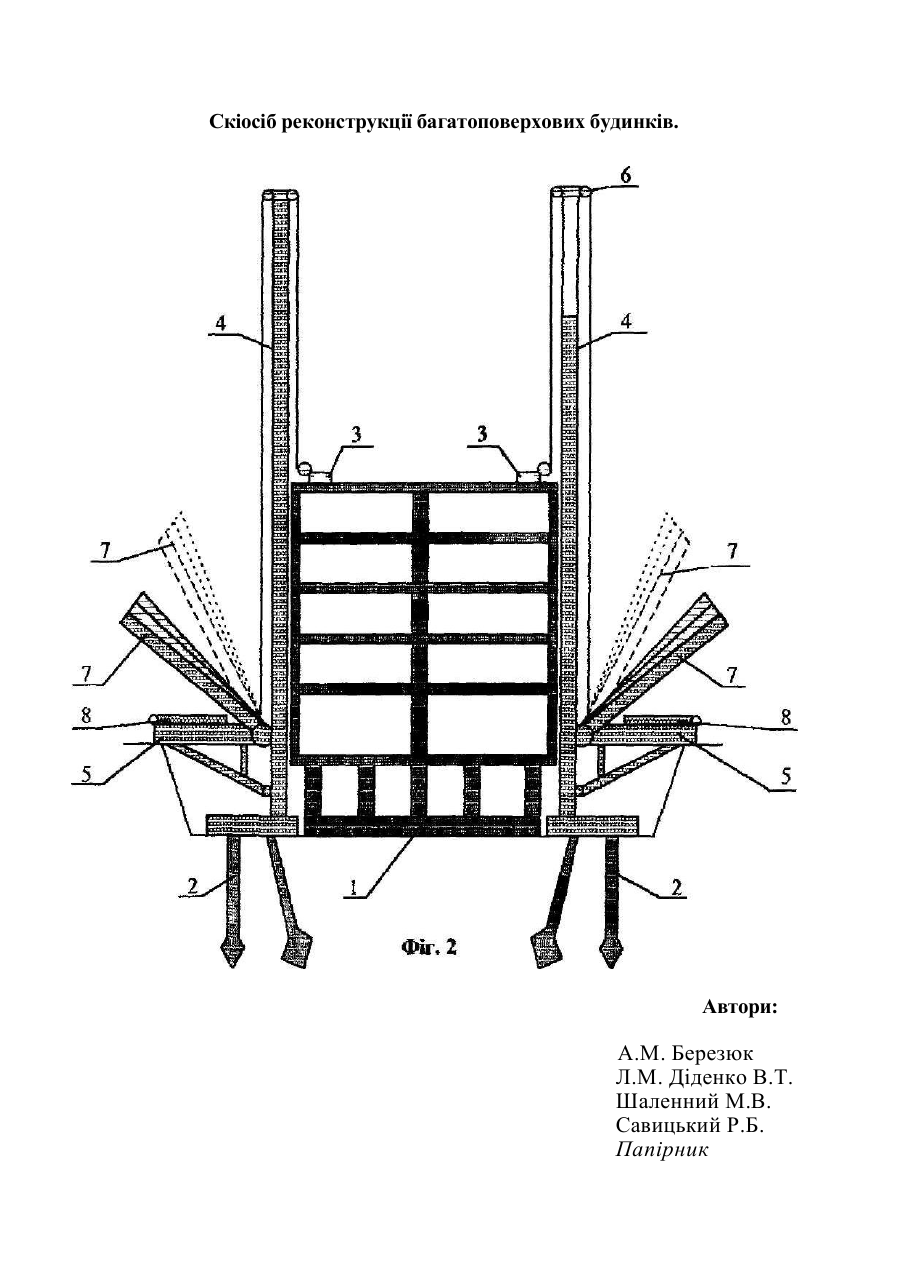

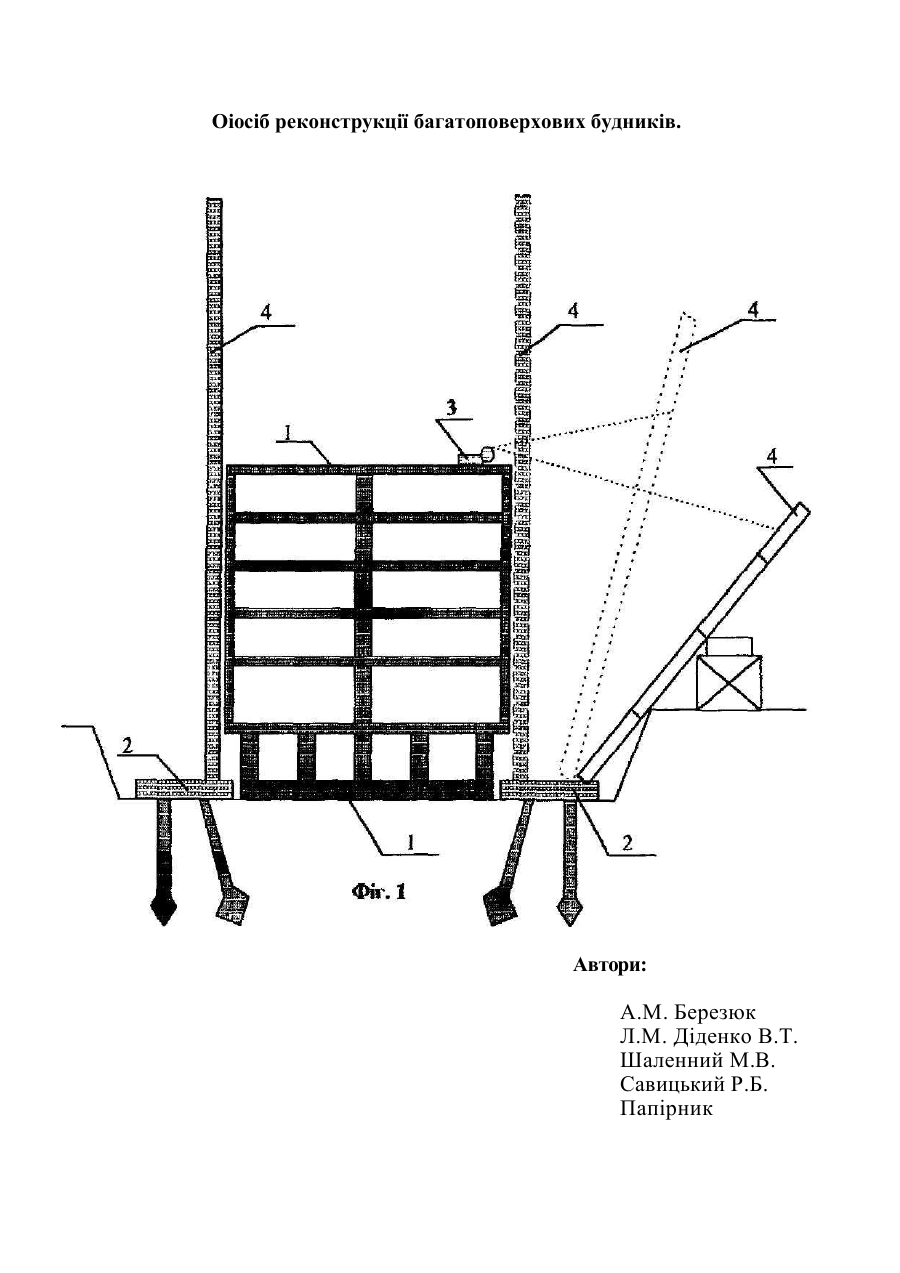

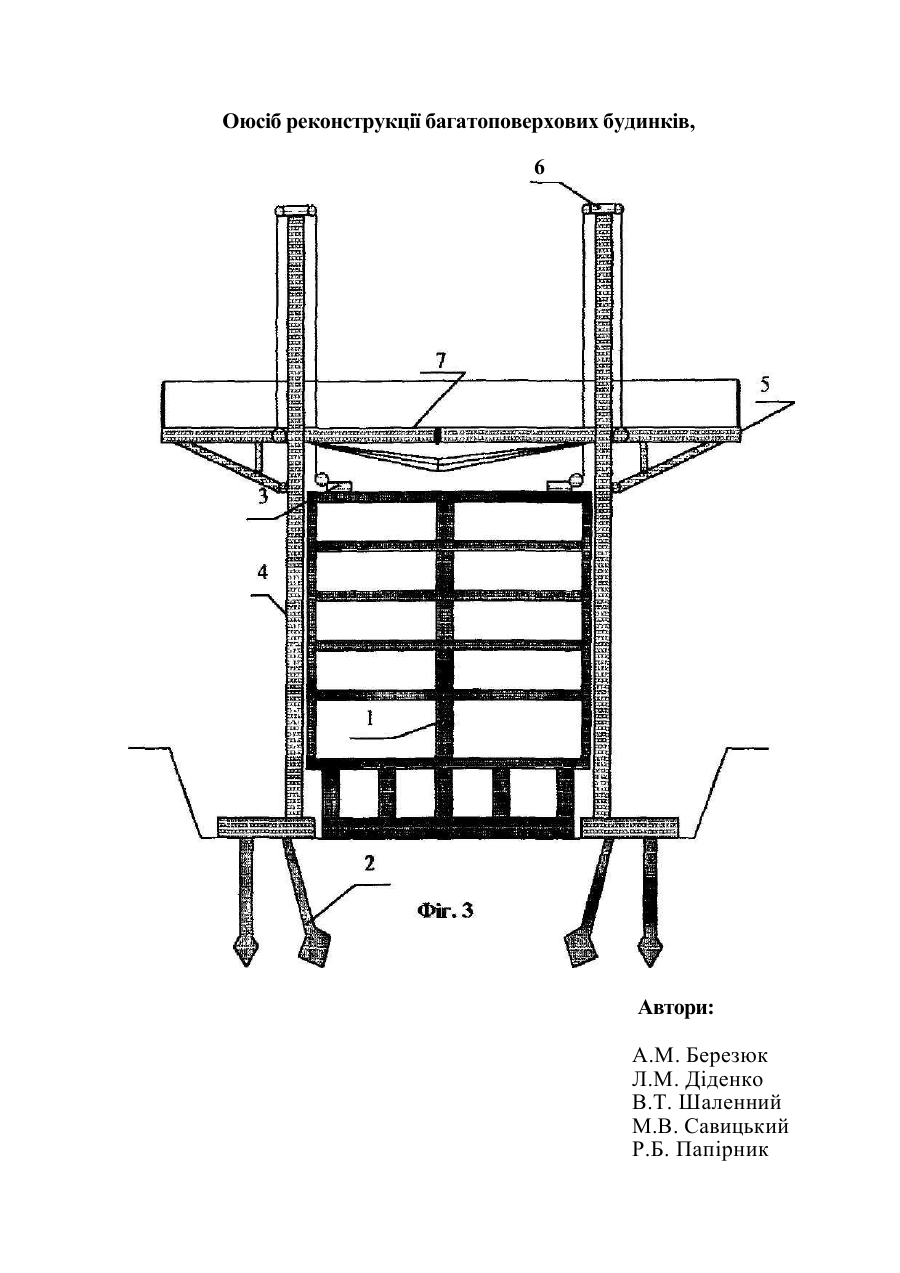

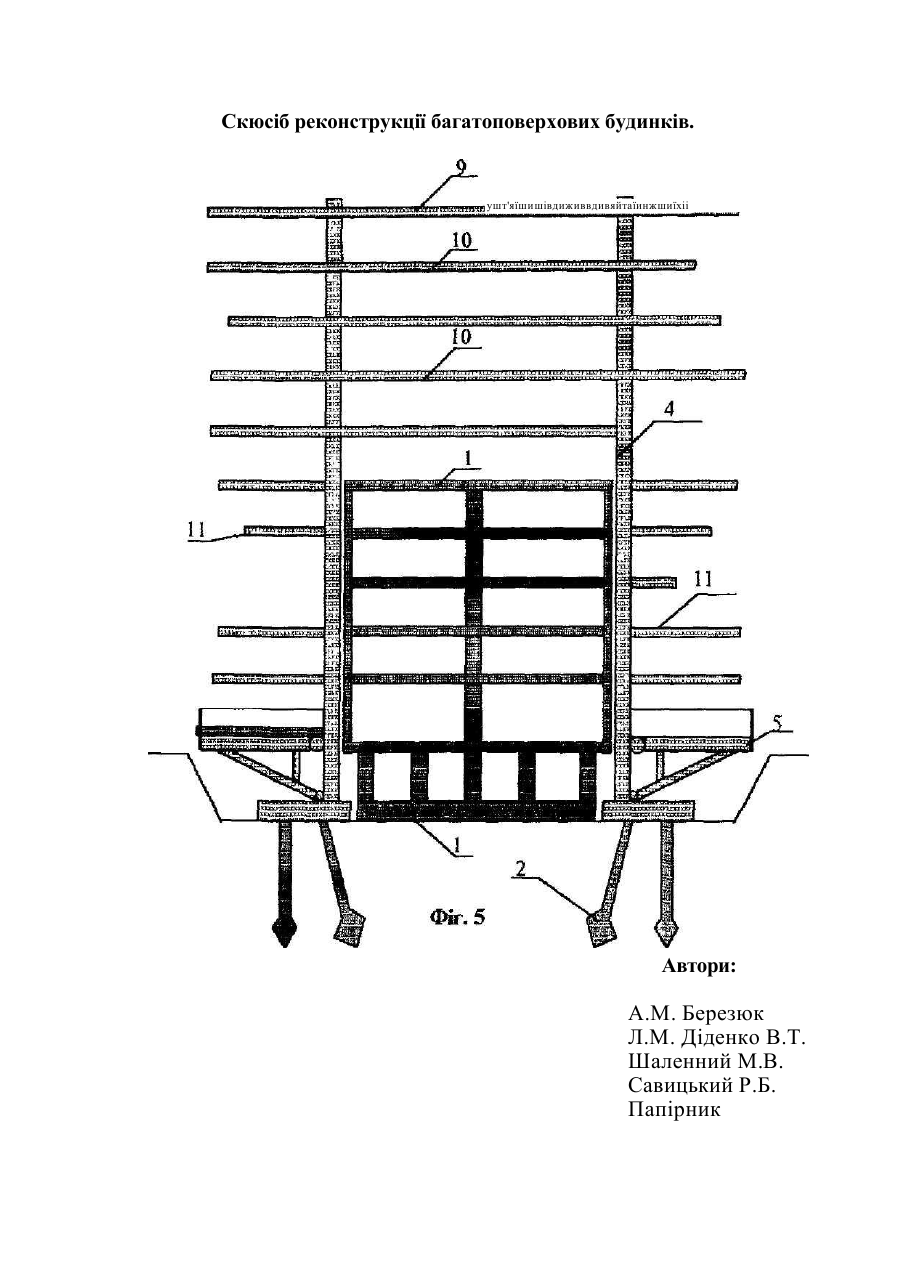

MIIK6E04G11/00 Спосіб реконструкції багатоповерхових будинків. Винахід належить до галузі будівництва, зокрема, до реконструкції багатоповерхових громадських, житлових та промислових будинків. Нам відомий спосіб будівництва та реконструкції багатоповерхових будинків, що складається з улаштування фундаментів, опалубки, виготовлення конструкцій стін та перикриття [1]. При цьому виготовлення конструкцій покриття та перекриття здійснюють в опалубці при її переміщенні зверху вниз, фіксуючи її на кожному рівні бетонування на розміщених всередині будівлі опорних стояках і попередньо зведених стінах з одночасним улаштуванням прорізоутворювачів і арматурних каркасів в проектне положення, а відрив опалубки від затверділого бетону здійснюють шляхом переміщення на нижчерозташований рівень. Недоліком цього способу є неможливість його застосування при реконструкції з надбудовою поверхів і одночасним посиленням несучих конструкцій існуючого будинку. Найбільш близьким до пропонуемого є спосіб реконструкції багатоповерхових будівель [2], що включає улаштування допоміжних, охоплюючих існуючий будинок фундаментів, стоя кЖпор з обладнанням для піднімання та опускання ополубки перекриття, послідовне зведення на проектних відмітках зверху вниз цих перекрить з фіксацією опалубки на кожному рівні, улаштуванням прорізоутворювачів та арматурних каркасів, бетонуванням і подальшим після твердіння бетону відривом опалубки шляхом переміщення на нижчерозташований рівень. Після досягнення опалубкою кровлі існуючого будинку її внутрішню частину демонтують, а в зовнішній в тому ж напрямку зверху вниз, продовжують послідовно бетонувати об'язуючі існуючу будівлю плити перекриття. Після розупалуолення відповідних перекрить на них влаштовують внутрішні та зовнішні огороджуючі стіни. Недоліком цього способу є те, що опалубка збирається із окремих елементів безпосередньо на перекритті верхнього поверху існуючого будинку, що приводить до значних матеріальних та фізичних витрат, а також витрат робочого часу. Роботи виконуються зі значними витратами на засоби безпеки. Основою винаходу є задача удосконалення способу реконструкції багатоповерхових будівель, згідно з яким, за рахунок улаштування опалубки на рівні землі і особливостей її монтажу досягається швидкість і простота збирання, забезпечується безпека робіт при її збиранні та монтажу, значно скорочується тривалість реконструкції. Означена задача вирішується за рахунок того, що в способі реконструкції багатоповерхових будинків, який базується на зведенні фундаментів, стін, опалубки, опорних стоякгз вантажопідйомним обладнанням для підіймання та опускання опалубки і послідовному зведенні на проектних позначках зверху вниз плит перекриття з фіксацією опалубки на кожному рівні, улаштуванням прорізоутворювачів і арматурних каркасів, бетонуванням і подальшим після твердіння бетону відривом опалубки -2шляхом переміщення на нижчерозташований рівень, згідно з винаходом, опалубку улаштовують на рівні землі (зовнішня частина повністю, а внутрішня в розукрупненому вигляді), потім її підіймають на рівень перекриття верхнього поверху існуючого будинку, де методом повороту внутрішньої частини опалубки або висуванням її внутрішньої телескопічної частини, відбувається з'єднання розукрупнених частин опалубки та переміщення її на монтажну позначку. Зазначені характерні ознаки дозволяють забезпечувати можливість реконструкції існуючих багатоповерхових будинків збільшенням поверхів без заміни перекрить будинку і передачею навантажень від поверхів, що надбудовуються, через автономні опори на нові фундаменти. При цьому несучі конструкції існуючого будинку посилюються за рахунок утворення навколо них жорсткого каркасу у вигляді обгортаючих просторових монолітних рам і поясів із перекритя і стояку. Як варіант, пропонується використовувати опалубку з внутрішньою висувною (телескопічною) частиною або складеною із укрупнених блоків, які монтуються методом повороту, що забезпечує скорочення терміну виконання робіт по реконструкції будинку за рахунок використання укрупнених блоків елементів опалубки, швидкість і простоту збирання опалубки, скорочення фонду заробітної платні за рахунок використання монтажників більш низької кваліфікації, зниження трудомісткості робіт на висоті за рахунок підіймання елементів опалубки укрупненими блоками, підвищення продуктивності праці при укрупненому збиранні опалубки за рахунок організації робочих місць на нульовій позначці з використанням інвентарного кондукторного обладнання та стелажів. Крім того, з'являється можливість організації на елементах укрупнення опалубки захисного настилу від атмосферних опадів, що дозволяє проводити реконструкцію в будь-який період року, збільшується рівень безпеки робіт, що виконуються як на нульовій позначці, так і на висоті, покращуються умови праці при організації постійних робочих місць на нульовій позначці при збиранні опалубки, а також при виконанні робіт при улаштуванні міжповерхових перекрить. Суть пропонуємого способу пояснюється графічними матеріалами, де на фіг. 1 в поперечному розрізі існуючого будинку зображений початковий етап реконструкції - улаштування фундаментів і опорних ст£$іоГна фіг. 2 - укрупнене улаштування опалубки по периметру будинку на рівні землі; на фіг. З - укрупнене улаштування опалубки на перекритті верхнього поверху існуючого будинку; на фіг. 4 - проміжний етап улаштування перекриття поверхів, що надбудовуються; на фіг. 5 - етап зведення останніх охоплюючих існуючий будинок плит; на фіг. 6 - будинок, на якому проводиться реконструкція, після улаштування огороджень; на фіг. 7 улаштування розсувної (телескопічної) опалубки (як варіант). Пропонований спосіб реалізують таким чином. По периметру існуючого будинку 1 улаштовують буронабивні палеві або інші, виходячи із конкретного будинку, фундаменти 2, пізніше за допомогою лебідок З методом повороту улаштовують опорні стоїки 4, які збираються на місці улаштування із окремих стальних труб або зварних швелерів. Після розміщення стійок 4 в проектному положенні, в них нагнітають бетонну суміш. На стійках 4 по периметру будинку 2 (на рівні землі) збирають зовнішню частину опалубки 5 цілком і внутрішню частину опалубки 7 в розукрупненому варіанті, а також огороджуючі конструкції опалубки 8. Разом з опалубкою збирають підйомне обладнання 6 для її підйома в верхнє положення. Потім опалубку підіймають на рівень перекриття існуючого будинку 1, виконують остаточний монтаж, поворотом внутрішньої частини опалубки або висуванням її внутрішньої телескопічної частини 7 в проектне положення. Після чого опалубку підіймають в саме верхнє положення, фіксують, улаштовують прорізоутворювачі і арматуру і проводять бетонування плити покриття 9. Після досягнення бетоном міцності проводять розопалублення плити 9 шляхом опускання опалубки 5; 7 на рівень нижчерозташованого перекриття 10, процес улаштування перекриття повторюється. При досягненні опалубкою рівня кровлі існуючого будинку 1, її внутрішню частину 7 демонтують, а зовнішню 5 при допомозі того ж обладнання 3 і 6 в тому ж напрямку зверху вниз продовжують опускати з послідовним бетонуванням нижчерозташованих поверхів, влаштовуючи при цьому охоплюючу обойму існуючої будівлі ї із плит 11. Потім виконують демонтаж зовнішньої частини опалубки 5 на рівні землі. Після досягнення бетоном перекриття 10 і 11 міцності і їх розопалубки, на них в будь-якій послідовності і з будьяким плануванням улаштовують огороджуючі конструкції стін 12. При реконструкції будинку таким чином, виконується надбудова будинку, створюється жорсткий каркас навкруги нього, посилюється будинок та його основа, так як додаткові навантаження сприймаються монолітними конструкціями, що знову улаштовуються. Є можливість створення виразної архітектурної форми будинку, за рахунок улаштування поверхів різної висоти та планування. Монтаж опалубки на рівні землі значно знижує матеріальні та фізичні витрати по її улаштуванню, знижується трудомісткість робіт, скорочується фонд заробітної платні, підвищується продуктивність праці, покращуються умови праці на висоті та забезпечується безпека праці по улаштуванню і розбиранню опалубки. Значно зкорочується тривалість реконструкції будинку в цілому. Оіосіб реконструкції багатоповерхових будників. Автори: A.M. Березюк Л.М. Діденко В.Т. Шаленний М.В. Савицький Р.Б. Папірник Скіосіб реконструкції багатоповерхових будинків. Автори: A.M. Березюк Л.М. Діденко В.Т. Шаленний М.В. Савицький Р.Б. Папірник Оюсіб реконструкції багатоповерхових будинків, 6 Автори: A.M. Березюк Л.М. Діденко В.Т. Шаленний М.В. Савицький Р.Б. Папірник Спосіб реконструкції багатоповерхових будинків. 9 6 Автори: A.M. Березюк Л.М. Діденко В.Т. Шаленний М.В. Савицький Р.Б. Папірник Скюсіб реконструкції багатоповерхових будинків. ушт'яїшишівдиживвдивяйтаїинжшиїхіі Автори: A.M. Березюк Л.М. Діденко В.Т. Шаленний М.В. Савицький Р.Б. Папірник Спосіб реконструкції багатоповерхових будинків. Автори: A.M. Березюк Л.М. Діденко В.Т. Шаленний М.В. Савицький Р.Б. Папірник Спосіб реконструкції багатоповерхових бу/данкїв. 6 Автори: A.M. Березюк Л.М. Діденко В.Т. Шаленний М.В.Савицький Р.Б. Папірник
