Пристрій для розмиву продуктів в ємкості

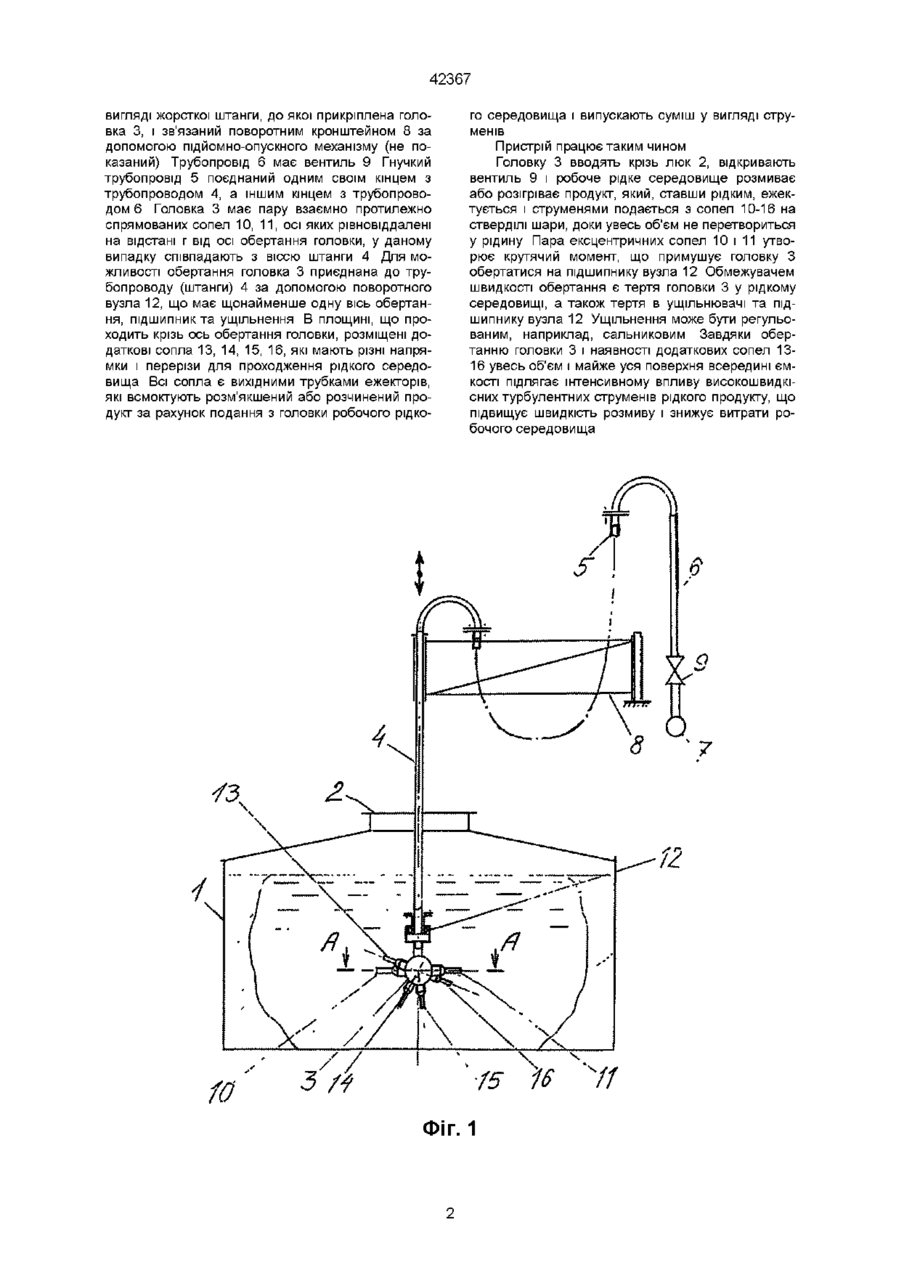

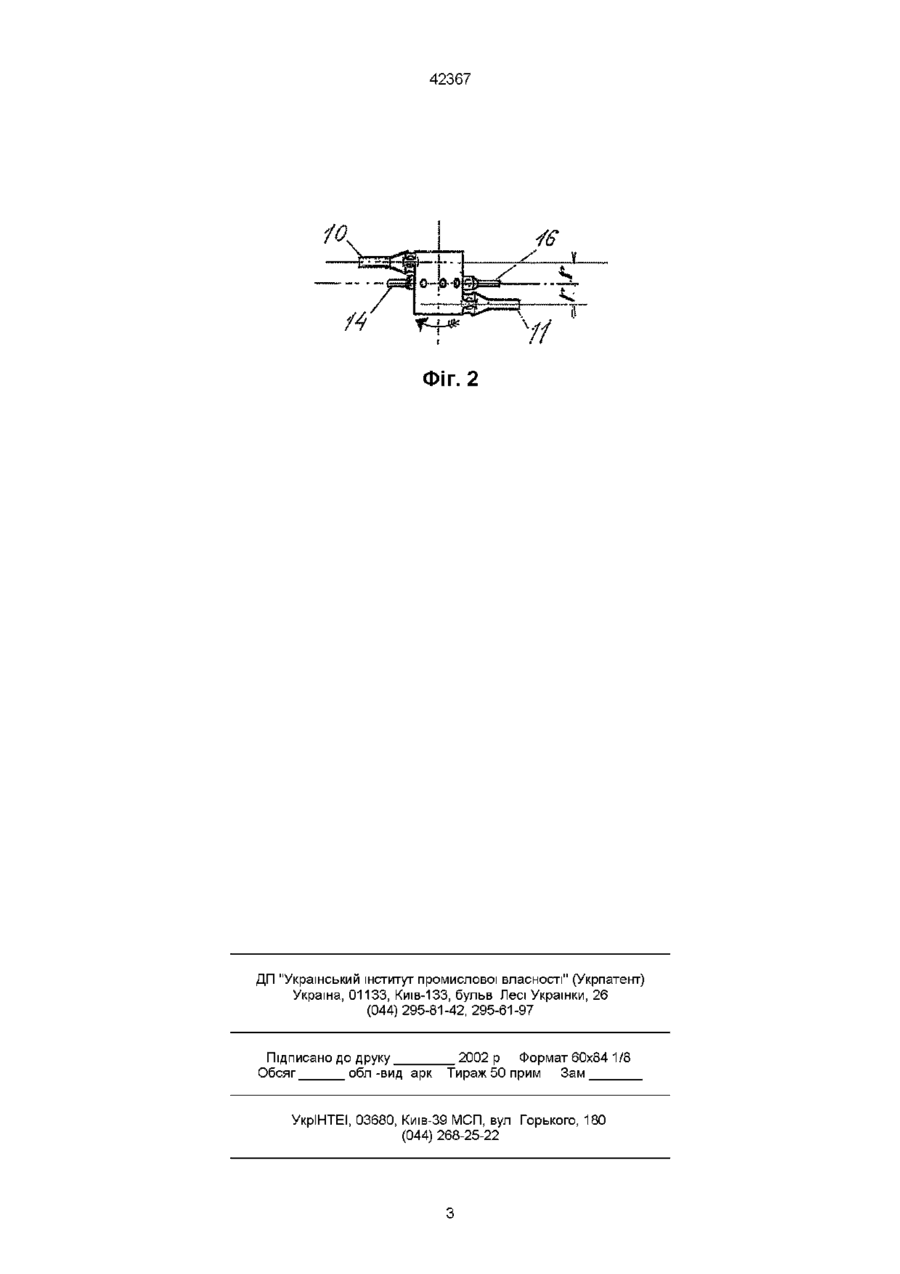

Пристрій для розмиву продуїспв в ємкості, який містить головку, що має принаймні одну пару взаємно протилежно спрямованих сопел, які при значені для подавання рідкого середовища і трубопроводи, призначені для поєднання головки з джерелом робочого середовища, який відрізняється тим, що головка приєднана до трубопроводів за допомогою поворотного вузла, що має принаймні одну вісь обертання, підшипник і ущільнення, осі пари взаємно протилежних сопел рівновіддалені від осі обертання головки, а в площині, що проходить крізь вісь обертання, розміщені осі додаткових сопел Винахід відноситься до навантажувальнорозвантажувальних робіт, а саме - до допоміжних пристроїв для полегшення розвантаження ємкостей з рідкими продуктами, що твердіють або утворюють розчинні відкладення на дні і боках ємкості Відомий пристрій для розігріву рідини у резервуарі (Патент України 14532, B65D88/74, 1997), що має паропровід з нагрівачем, виконаним у вигляді штанги, з'єднаний з паророзподільниками, які мають елементи закривання отворів, обладнаний підйомно-опускним механізмом та опорними стояками, при цьому нижня основа кожної з них закріплена на паророзподільнику, а на верхньому КІНЦІ встановлені сопло, кронштейн тяги і відкидна труба Недоліком цього винаходу є складність конструкції, що знижує експлуатаційну надійність усього пристрою, а використання підйомно-опускного механізму нагрівача не дозволяє максимально впливати струменем рідини у всіх напрямках, особливо при різних формах ємкості Найбільш близьким до запропонованого є пристрій для розігріву в'язких продуктів у ємкості (Патент Роси 2092418, B65G69/20, B65D88/74, 1997), який має головку з двома парами сопел різних перетинів, спрямованих в чотирьох напрямках у горизонтальній площині, і трубопроводи для подання до них робочого середовища Недоліком пристрою є виконання головки нерухомою, що призводить до недостатньо ефективного розмиву затверділого продукту, особливо при різних формах ємкостей В основу винаходу поставлено задачу створення пристрою для розмиву продуктів у ємкості шляхом приєднання головки до трубопроводів за допомогою поворотного вузла, який має по меншій мірі одну вісь обертання, підшипник та ущільнення, осі сопел рівновіддалені від осі обертання, а у площині, що проходить крізь цю вісь, розміщені осі додаткових сопел, що дозволяє зменшити витік робочого середовища і частоту обертання, викликану силою реакції струменів рідини з ексцентрично розміщених сопел, забезпечує рівномірний послідовний вплив на всю внутрішню поверхню ємкості і весь об'єм затверділого продукту, що разом скорочує витрати робочого середовища і час розмиву Причинно-наслідковий зв'язок полягає у наступному Приєднання головки до трубопроводів за допомогою поворотного вузла, що має щонайменше одну вісь обертання, підшипник та ущільнення, що обмежує витік робочого середовища і частоту обертання, яке викликане силою реакції струменів рідини, і забезпечує рівномірний, по мірі прокручування головки, послідовний вплив на всю внутрішню поверхню ємкості і на весь об'єм затверділого продукту струменів рідкого продукту або його розчину Ексцентричне розміщення сопел, осі яких рівновіддалені від осі обертання, і розміщення у площині, що проходить крізь цю вісь, осей додаткових сопел скорочує витрати робочого середовища і час розмиву На фіг 1 схематично зображено пристрій для розмиву затверділих продуктів у ємкості, на фіг 2 переріз А-А на фіг 1 Пристрій для розмиву продуктів у ємкості, наприклад, мазуту або поташу містить ємкість 1, люк 2 і зливний патрубок (не показаний), головку 3, що з'єднана за допомогою трубопроводів 4, 5, 6 із джерелом 7 робочого рідкого середовища, наприклад, пари Трубопровід 4 виконаний у (О со 42367 вигляді жорсткої штанги, до якої прикріплена головка 3, і зв'язаний поворотним кронштейном 8 за допомогою підйомно-опускного механізму (не показаний) Трубопровід 6 має вентиль 9 Гнучкий трубопровід 5 поєднаний одним своїм кінцем з трубопроводом 4, а іншим кінцем з трубопроводом 6 Головка 3 має пару взаємно протилежно спрямованих сопел 10, 11, осі яких рівновіддалені на відстані г від осі обертання головки, у даному випадку співпадають з віссю штанги 4 Для можливості обертання головка 3 приєднана до трубопроводу (штанги) 4 за допомогою поворотного вузла 12, що має щонайменше одну вісь обертання, підшипник та ущільнення В площині, що проходить крізь ось обертання головки, розміщені додаткові сопла 13, 14, 15, 16, які мають різні напрямки і перерізи для проходження рідкого середовища Всі сопла є вихідними трубками ежекторів, які всмоктують розм'якшений або розчинений продукт за рахунок подання з головки робочого рідко го середовища і випускають суміш у вигляді струменів Пристрій працює таким чином Головку 3 вводять крізь люк 2, відкривають вентиль 9 і робоче рідке середовище розмиває або розігріває продукт, який, ставши рідким, ежектується і струменями подається з сопел 10-16 на стверділі шари, доки увесь об'єм не перетвориться у рідину Пара ексцентричних сопел 10 і 11 утворює крутячий момент, що примушує головку З обертатися на підшипнику вузла 12 Обмежувачем швидкості обертання є тертя головки 3 у рідкому середовищі, а також тертя в ущільнювачі та підшипнику вузла 12 Ущільнення може бути регульованим, наприклад, сальниковим Завдяки обертанню головки 3 і наявності додаткових сопел 1316 увесь об'єм і майже уся поверхня всередині ємкості підлягає інтенсивному впливу високошвидкісних турбулентних струменів рідкого продукту, що підвищує швидкість розмиву і знижує витрати робочого середовища /з /5 16 7/ Фіг. 1 42367 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
