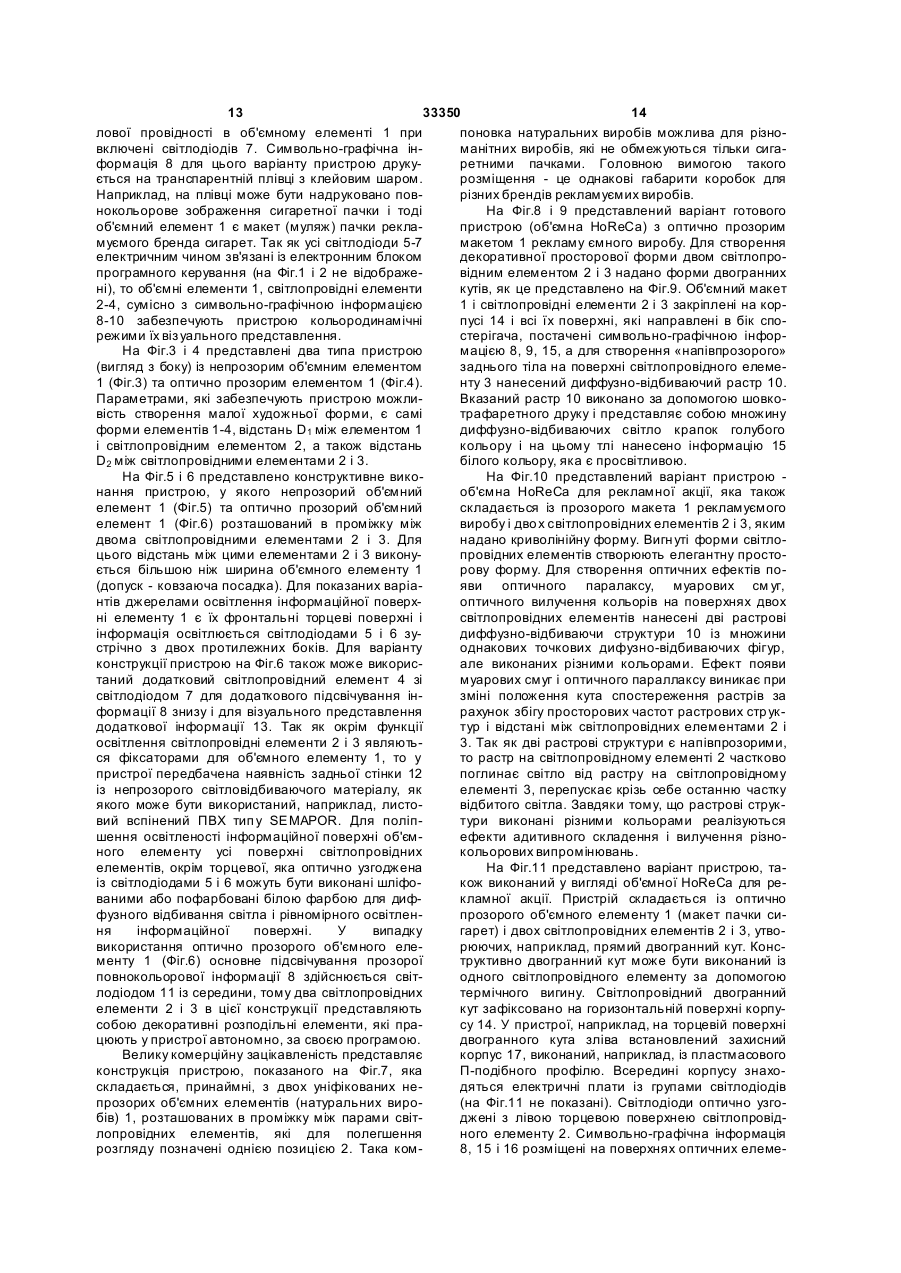

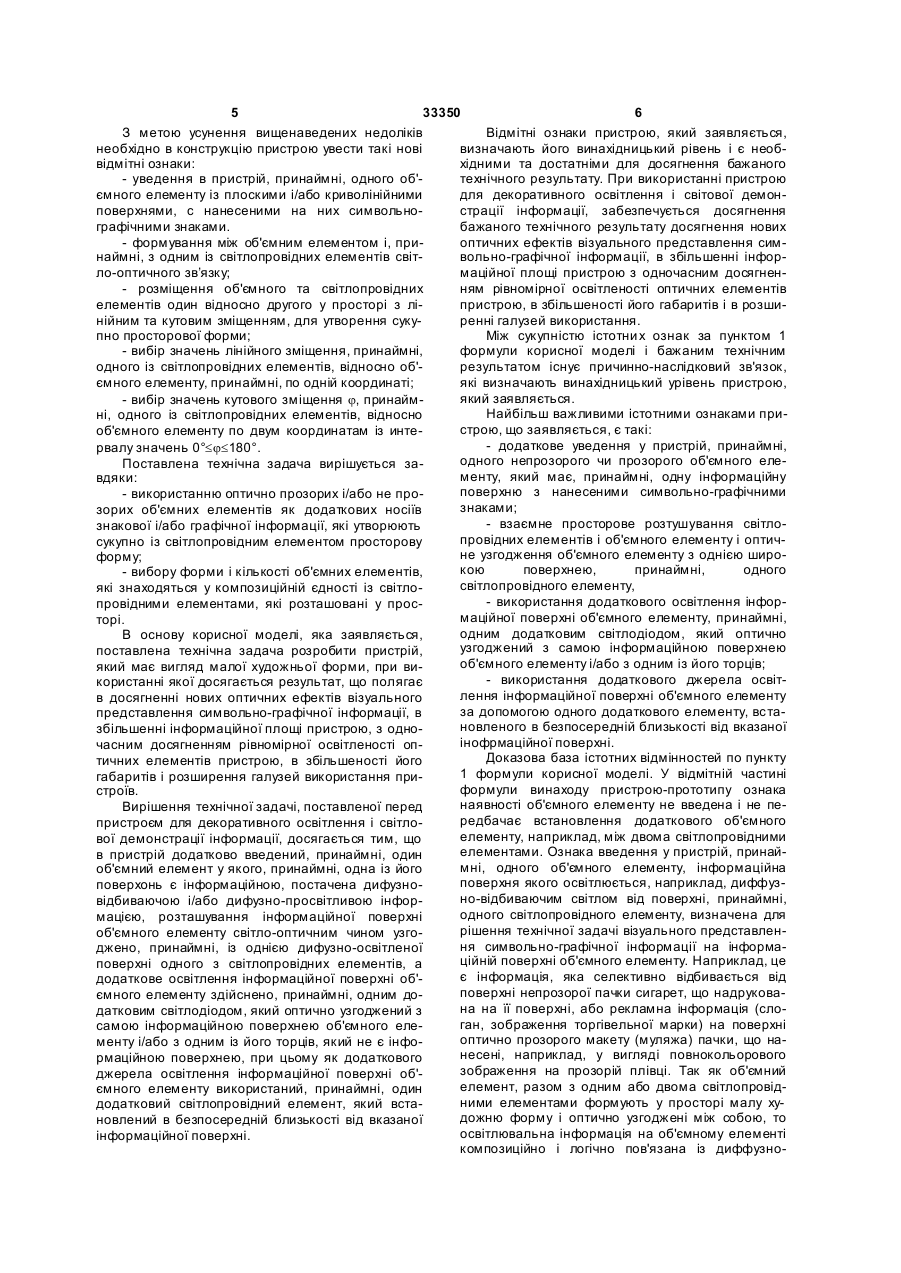

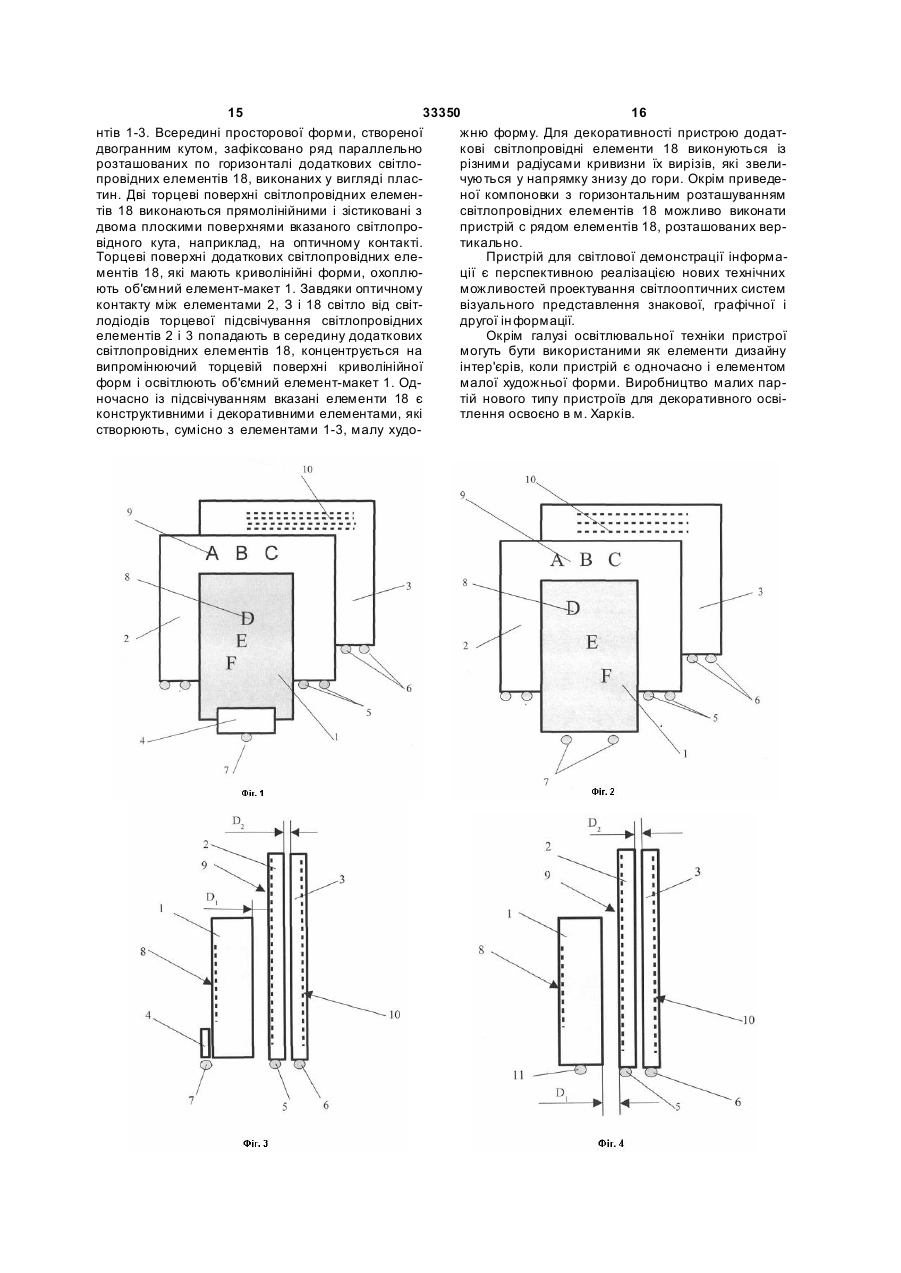

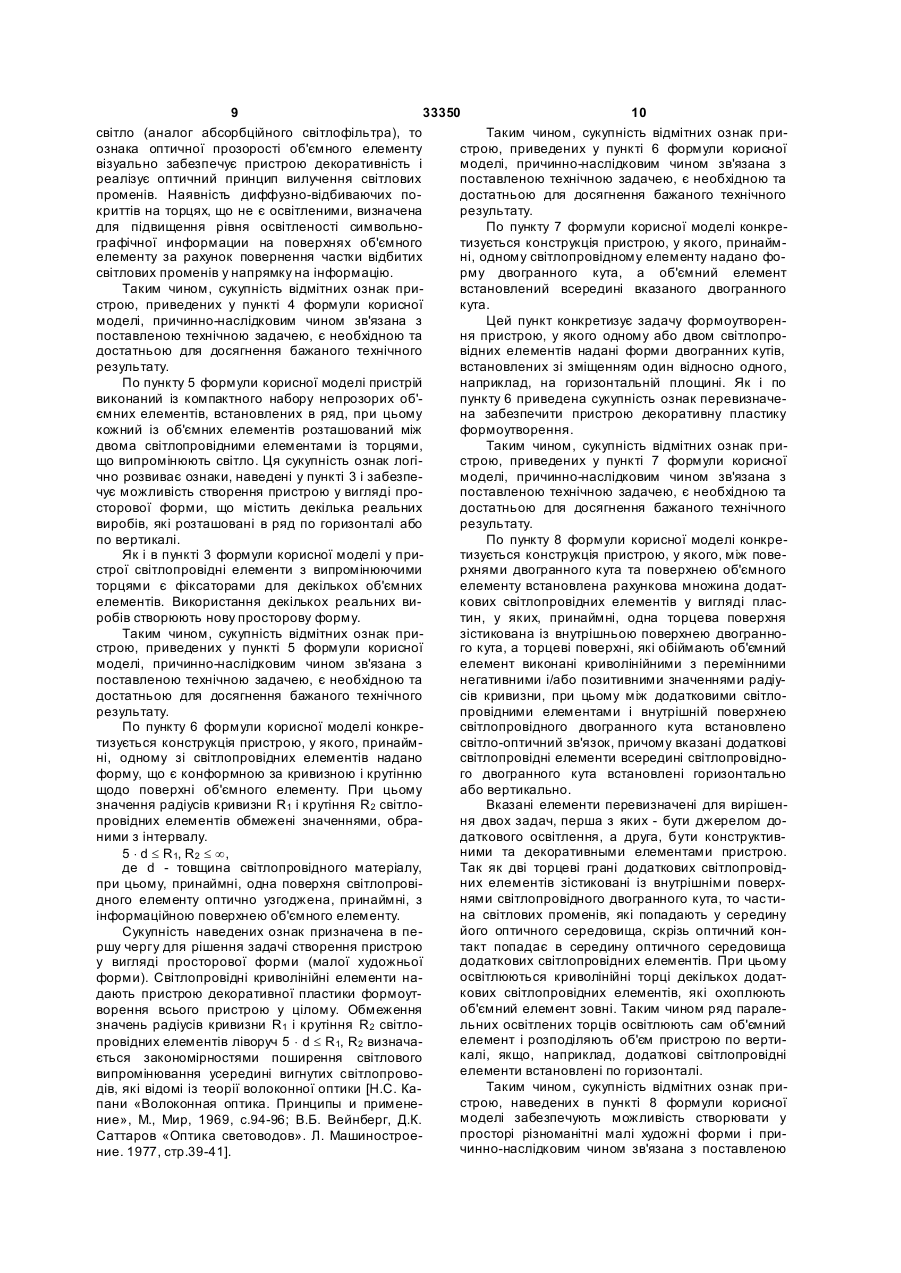

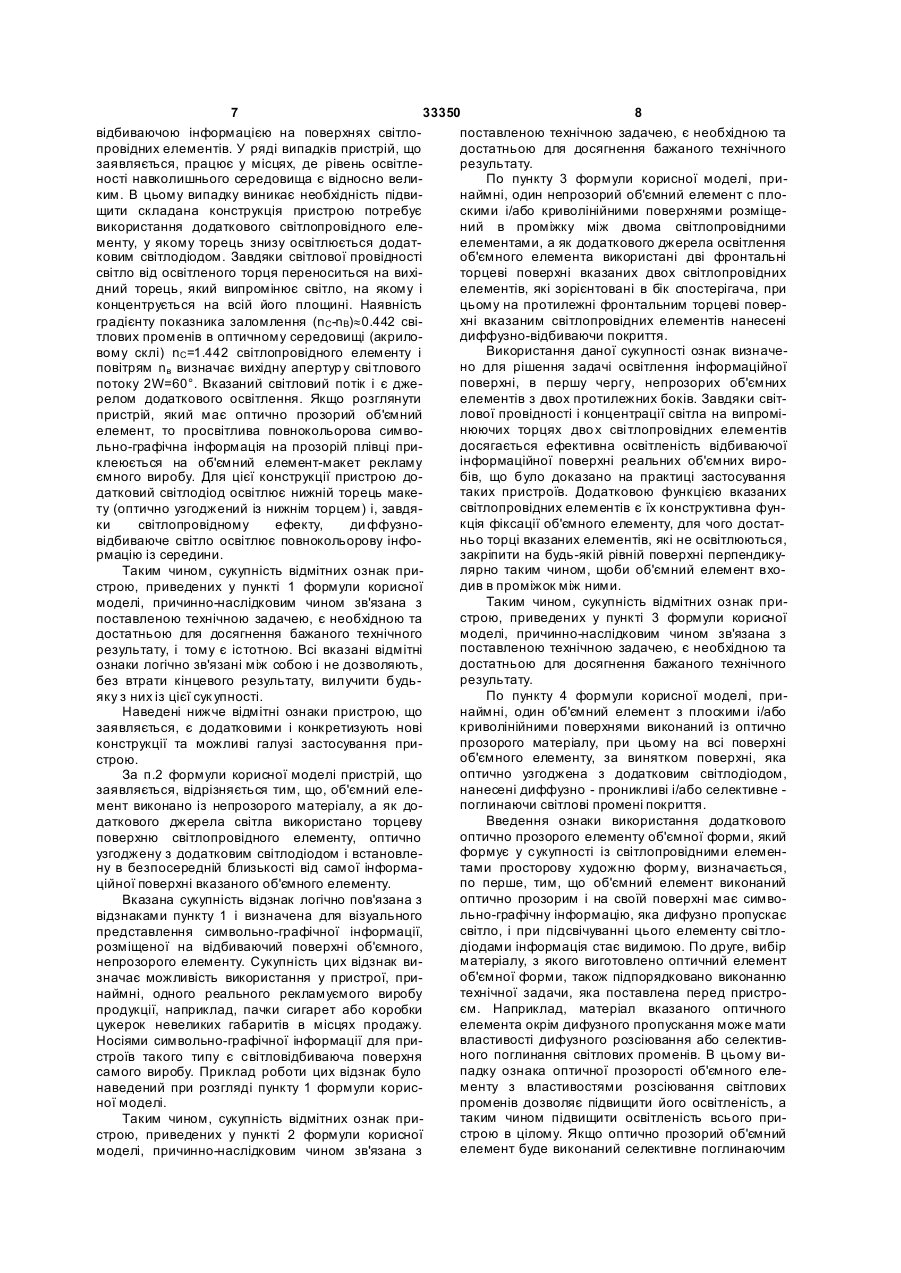

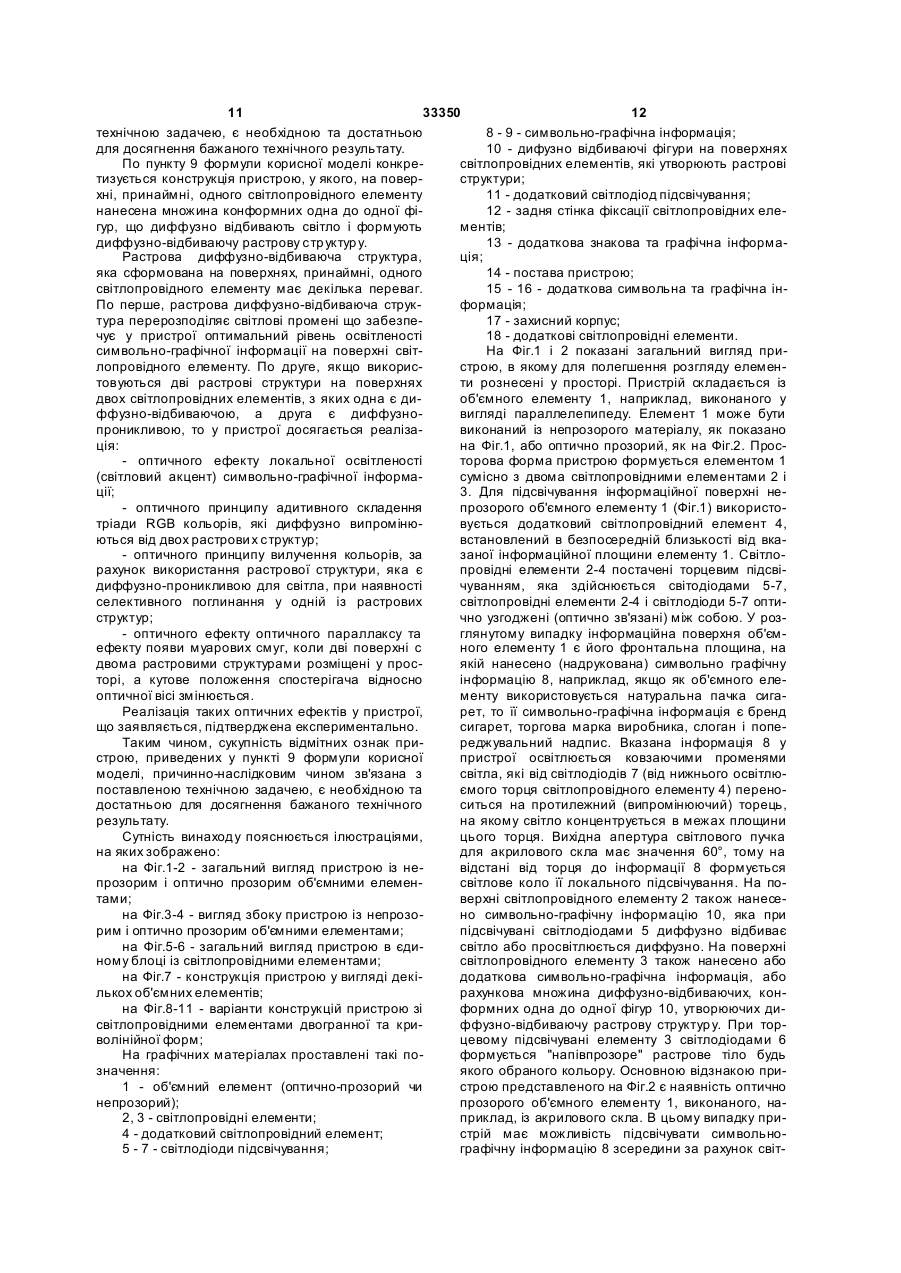

Пристрій для декоративного висвітлення і світлової демонстрації інформації

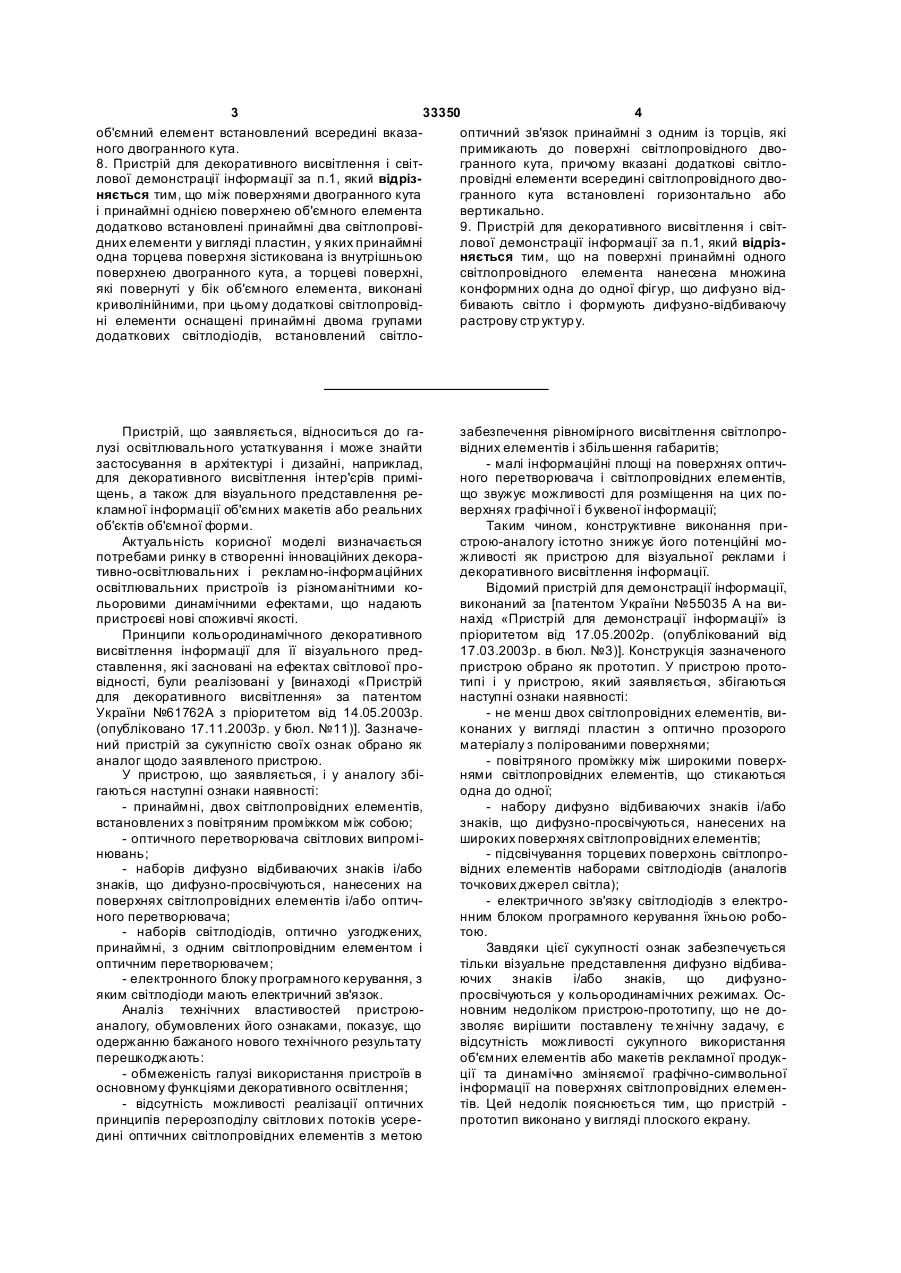

1. Пристрій для декоративного висвітлення і світлової демонстрації інформації, що має в своєму складі принаймні два світлопровідні елементи, на які нанесено дифузно-відбиваючі знаки, набори світлодіодів оптично узгоджені із світлопровідними елементами, з одного боку, і електричним чином зв'язані із електронним блоком програмного керування, з другого боку, який відрізняється тим, що в пристрій додатково введений принаймні один об'ємний елемент, у якому принаймні одна із його поверхонь є інформаційною, оснащена дифузно-відбиваючою і/або дифузно-просвітною інформацією, розташування інформаційної поверхні об'ємного елемента світло-оптичним чином узгоджено принаймні із однією дифузноосвітленою поверхнею одного з світлопровідних елементів, а додаткове освітлення інформаційної поверхні об'ємного елемента здійснено принаймні одним додатковим світлодіодом, який оптично узгоджений з самою інформаційною поверхнею об'ємного елемента і/або з одним із його торців, який не є інформаційною поверхнею, при цьому як додаткове джерело освітлення інформаційної поверхні об'ємного елемента використаний принаймні один додатковий світлопровідний елемент, який встановлений в безпосередній близькості від вказаної інформаційної поверхні. 2. Пристрій для декоративного висвітлення і світлової демонстрації інформації за п.1, який відрізняється тим, що об'ємний елемент виконаний із непрозорого матеріалу, а як додаткове джерело світла використано торцеву поверхню світлопровідного елемента, оптично узгоджену з додатковим світлодіодом і встановлену в безпосередній близькості від самої інформаційної поверхні вказаного об'ємного елемента. 3. Пристрій для декоративного висвітлення і світлової демонстрації інформації за п.1, який відріз 2 (19) 1 3 33350 4 об'ємний елемент встановлений всередині вказаоптичний зв'язок принаймні з одним із торців, які ного двогранного кута. примикають до поверхні світлопровідного дво8. Пристрій для декоративного висвітлення і світгранного кута, причому вказані додаткові світлолової демонстрації інформації за п.1, який відрізпровідні елементи всередині світлопровідного двоняється тим, що між поверхнями двогранного кута гранного кута встановлені горизонтально або і принаймні однією поверхнею об'ємного елемента вертикально. додатково встановлені принаймні два світлопрові9. Пристрій для декоративного висвітлення і світдних елементи у вигляді пластин, у яких принаймні лової демонстрації інформації за п.1, який відрізодна торцева поверхня зістикована із внутрішньою няється тим, що на поверхні принаймні одного поверхнею двогранного кута, а торцеві поверхні, світлопровідного елемента нанесена множина які повернуті у бік об'ємного елемента, виконані конформних одна до одної фігур, що дифузно відкриволінійними, при цьому додаткові світлопровідбивають світло і формують дифузно-відбиваючу ні елементи оснащені принаймні двома групами растрову стр уктур у. додаткових світлодіодів, встановлений світло Пристрій, що заявляється, відноситься до галузі освітлювального устаткування і може знайти застосування в архітектурі і дизайні, наприклад, для декоративного висвітлення інтер'єрів приміщень, а також для візуального представлення рекламної інформації об'ємних макетів або реальних об'єктів об'ємної форми. Актуальність корисної моделі визначається потребами ринку в створенні інноваційних декоративно-освітлювальних і рекламно-інформаційних освітлювальних пристроїв із різноманітними кольоровими динамічними ефектами, що надають пристроєві нові споживчі якості. Принципи кольородинамічного декоративного висвітлення інформації для її візуального представлення, які засновані на ефектах світлової провідності, були реалізовані у [винаході «Пристрій для декоративного висвітлення» за патентом України №61762А з пріоритетом від 14.05.2003p. (опубліковано 17.11.2003р. у бюл. №11)]. Зазначений пристрій за сукупністю своїх ознак обрано як аналог щодо заявленого пристрою. У пристрою, що заявляється, і у аналогу збігаються наступні ознаки наявності: - принаймні, двох світлопровідних елементів, встановлених з повітряним проміжком між собою; - оптичного перетворювача світлових випромінювань; - наборів дифузно відбиваючих знаків і/або знаків, що дифузно-просвічуються, нанесених на поверхнях світлопровідних елементів і/або оптичного перетворювача; - наборів світлодіодів, оптично узгоджених, принаймні, з одним світлопровідним елементом і оптичним перетворювачем; - електронного блоку програмного керування, з яким світлодіоди мають електричний зв'язок. Аналіз технічних властивостей пристроюаналогу, обумовлених його ознаками, показує, що одержанню бажаного нового технічного результату перешкоджають: - обмеженість галузі використання пристроїв в основному функціями декоративного освітлення; - відсутність можливості реалізації оптичних принципів перерозподілу світлови х потоків усередині оптичних світлопровідних елементів з метою забезпечення рівномірного висвітлення світлопровідних елементів і збільшення габаритів; - малі інформаційні площі на поверхнях оптичного перетворювача і світлопровідних елементів, що звужує можливості для розміщення на цих поверхнях графічної і буквеної інформації; Таким чином, конструктивне виконання пристрою-аналогу істотно знижує його потенційні можливості як пристрою для візуальної реклами і декоративного висвітлення інформації. Відомий пристрій для демонстрації інформації, виконаний за [патентом України №55035 А на винахід «Пристрій для демонстрації інформації» із пріоритетом від 17.05.2002p. (опублікований від 17.03.2003р. в бюл. №3)]. Конструкція зазначеного пристрою обрано як прототип. У пристрою прототипі і у пристрою, який заявляється, збігаються наступні ознаки наявності: - не менш двох світлопровідних елементів, виконаних у вигляді пластин з оптично прозорого матеріалу з полірованими поверхнями; - повітряного проміжку між широкими поверхнями світлопровідних елементів, що стикаються одна до одної; - набору дифузно відбиваючих знаків і/або знаків, що дифузно-просвічуються, нанесених на широких поверхнях світлопровідних елементів; - підсвічування торцевих поверхонь світлопровідних елементів наборами світлодіодів (аналогів точкових джерел світла); - електричного зв'язку світлодіодів з електронним блоком програмного керування їхньою роботою. Завдяки цієї сукупності ознак забезпечується тільки візуальне представлення дифузно відбиваючих знаків і/або знаків, що дифузнопросвічуються у кольородинамічних режимах. Основним недоліком пристрою-прототипу, що не дозволяє вирішити поставлену те хнічну задачу, є відсутність можливості сукупного використання об'ємних елементів або макетів рекламної продукції та динамічно зміняємої графічно-символьної інформації на поверхнях світлопровідних елементів. Цей недолік пояснюється тим, що пристрій прототип виконано у вигляді плоского екрану. 5 33350 6 З метою усунення вищенаведених недоліків Відмітні ознаки пристрою, який заявляється, необхідно в конструкцію пристрою увести такі нові визначають його винахідницький рівень і є необвідмітні ознаки: хідними та достатніми для досягнення бажаного - уведення в пристрій, принаймні, одного об'технічного результату. При використанні пристрою ємного елементу із плоскими і/або криволінійними для декоративного освітлення і світової демонповерхнями, с нанесеними на них символьнострації інформації, забезпечується досягнення графічними знаками. бажаного технічного результату досягнення нових - формування між об'ємним елементом і, приоптичних ефектів візуального представлення симнаймні, з одним із світлопровідних елементів світвольно-графічної інформації, в збільшенні інфорло-оптичного зв’язку; маційної площі пристрою з одночасним досягнен- розміщення об'ємного та світлопровідних ням рівномірної освітленості оптичних елементів елементів один відносно другого у просторі з ліпристрою, в збільшеності його габаритів і в розшинійним та кутовим зміщенням, для утворення сукуренні галузей використання. пно просторової форми; Між сукупністю істотни х ознак за пунктом 1 - вибір значень лінійного зміщення, принаймні, формули корисної моделі і бажаним технічним одного із світлопровідних елементів, відносно об'результатом існує причинно-наслідковий зв'язок, ємного елементу, принаймні, по одній координаті; які визначають винахідницький урівень пристрою, який заявляється. - вибір значень кутового зміщення j, принаймНайбільш важливими істотними ознаками прині, одного із світлопровідних елементів, відносно строю, що заявляється, є такі: об'ємного елементу по двум координатам із инте- додаткове уведення у пристрій, принаймні, рвалу значень 0°£j£180°. одного непрозорого чи прозорого об'ємного елеПоставлена технічна задача вирішується заменту, який має, принаймні, одну інформаційну вдяки: поверхню з нанесеними символьно-графічними - використанню оптично прозорих і/або не прознаками; зорих об'ємних елементів як додаткових носіїв - взаємне просторове розтушування світлознакової і/або графічної інформації, які утворюють провідних елементів і об'ємного елементу і оптичсукупно із світлопровідним елементом просторову не узгодження об'ємного елементу з однією широформу; кою поверхнею, принаймні, одного - вибору форми і кількості об'ємних елементів, світлопровідного елементу, які знаходяться у композиційній єдності із світло- використання додаткового освітлення інфорпровідними елементами, які розташовані у просмаційної поверхні об'ємного елементу, принаймні, торі. одним додатковим світлодіодом, який оптично В основу корисної моделі, яка заявляється, узгоджений з самою інформаційною поверхнею поставлена технічна задача розробити пристрій, об'ємного елементу і/або з одним із його торців; який має вигляд малої художньої форми, при ви- використання додаткового джерела освіткористанні якої досягається результат, що полягає лення інформаційної поверхні об'ємного елементу в досягненні нових оптичних ефектів візуального за допомогою одного додаткового елементу, встапредставлення символьно-графічної інформації, в новленого в безпосередній близькості від вказаної збільшенні інформаційної площі пристрою, з одноінофрмаційної поверхні. часним досягненням рівномірної освітленості опДоказова база істотних відмінностей по пункту тичних елементів пристрою, в збільшеності його 1 формули корисної моделі. У відмітній частині габаритів і розширення галузей використання приформули винаходу пристрою-прототипу ознака строїв. наявності об'ємного елементу не введена і не пеВирішення технічної задачі, поставленої перед редбачає встановлення додаткового об'ємного пристроєм для декоративного освітлення і світлоелементу, наприклад, між двома світлопровідними вої демонстрації інформації, досягається тим, що елементами. Ознака введення у пристрій, принайв пристрій додатково введений, принаймні, один мні, одного об'ємного елементу, інформаційна об'ємний елемент у якого, принаймні, одна із його поверхня якого освітлюється, наприклад, диффузповерхонь є інформаційною, постачена дифузноно-відбиваючим світлом від поверхні, принаймні, відбиваючою і/або дифузно-просвітливою інфородного світлопровідного елементу, визначена для мацією, розташування інформаційної поверхні рішення технічної задачі візуального представленоб'ємного елементу світло-оптичним чином узгоня символьно-графічної інформації на інформаджено, принаймні, із однією дифузно-освітленої ційній поверхні об'ємного елементу. Наприклад, це поверхні одного з світлопровідних елементів, а є інформація, яка селективно відбивається від додаткове освітлення інформаційної поверхні об'поверхні непрозорої пачки сигарет, що надруковаємного елементу здійснено, принаймні, одним дона на її поверхні, або рекламна інформація (слодатковим світлодіодом, який оптично узгоджений з ган, зображення торгівельної марки) на поверхні самою інформаційною поверхнею об'ємного елеоптично прозорого макету (муляжа) пачки, що наменту і/або з одним із його торців, який не є інфонесені, наприклад, у вигляді повнокольорового рмаційною поверхнею, при цьому як додаткового зображення на прозорій плівці. Так як об'ємний джерела освітлення інформаційної поверхні об'елемент, разом з одним або двома світлопровідємного елементу використаний, принаймні, один ними елементами формують у просторі малу худодатковий світлопровідний елемент, який встадожню форму і оптично узгоджені між собою, то новлений в безпосередній близькості від вказаної освітлювальна інформація на об'ємному елементі інформаційної поверхні. композиційно і логічно пов'язана із диффузно 7 33350 8 відбиваючою інформацією на поверхнях світлопоставленою технічною задачею, є необхідною та провідних елементів. У ряді випадків пристрій, що достатньою для досягнення бажаного технічного заявляється, працює у місцях, де рівень освітлерезультату. ності навколишнього середовища є відносно велиПо пункту 3 формули корисної моделі, приким. В цьому випадку виникає необхідність підвинаймні, один непрозорий об'ємний елемент с площити складана конструкція пристрою потребує скими і/або криволінійними поверхнями розміщевикористання додаткового світлопровідного елений в проміжку між двома світлопровідними менту, у якому торець знизу освітлюється додателементами, а як додаткового джерела освітлення ковим світлодіодом. Завдяки світлової провідності об'ємного елемента використані дві фронтальні світло від освітленого торця переноситься на вихіторцеві поверхні вказаних двох світлопровідних дний торець, який випромінює світло, на якому і елементів, які зорієнтовані в бік спостерігача, при концентрується на всій його площині. Наявність цьому на протилежні фронтальним торцеві поверхні вказаним світлопровідних елементів нанесені градієнту показника заломлення (nC-nB)»0.442 свідиффузно-відбиваючи покриття. тлових променів в оптичному середовищі (акрилоВикористання даної сукупності ознак визначевому склі) nC=1.442 світлопровідного елементу і но для рішення задачі освітлення інформаційної повітрям nв визначає вихідну апертур у сві тлового поверхні, в першу чергу, непрозорих об'ємних потоку 2W=60°. Вказаний світловий потік і є джерелом додаткового освітлення. Якщо розглянути елементів з двох протилежних боків. Завдяки світлової провідності і концентрації світла на випроміпристрій, який має оптично прозорий об'ємний нюючих торцях дво х сві тлопровідних елементів елемент, то просвітлива повнокольорова симводосягається ефективна освітленість відбиваючої льно-графічна інформація на прозорій плівці приінформаційної поверхні реальних об'ємних вироклеюється на об'ємний елемент-макет рекламу ємного виробу. Для цієї конструкції пристрою добів, що було доказано на практиці застосування таких пристроїв. Додатковою функцією вказаних датковий світлодіод освітлює нижній торець макесвітлопровідних елементів є їх конструктивна фунту (оптично узгоджений із нижнім торцем) і, завдякція фіксації об'ємного елементу, для чого достатки світлопровідному ефекту, ди ффузноньо торці вказаних елементів, які не освітлюються, відбиваюче світло освітлює повнокольорову інформацію із середини. закріпити на будь-якій рівній поверхні перпендикулярно таким чином, щоби об'ємний елемент вхоТаким чином, сукупність відмітних ознак придив в проміжок між ними. строю, приведених у пункті 1 формули корисної Таким чином, сукупність відмітних ознак примоделі, причинно-наслідковим чином зв'язана з строю, приведених у пункті 3 формули корисної поставленою технічною задачею, є необхідною та достатньою для досягнення бажаного технічного моделі, причинно-наслідковим чином зв'язана з поставленою технічною задачею, є необхідною та результату, і тому є істотною. Всі вказані відмітні достатньою для досягнення бажаного технічного ознаки логічно зв'язані між собою і не дозволяють, результату. без втрати кінцевого результату, вилучити будьПо пункту 4 формули корисної моделі, прияку з них із цієї сук упності. Наведені нижче відмітні ознаки пристрою, що наймні, один об'ємний елемент з плоскими і/або криволінійними поверхнями виконаний із оптично заявляється, є додатковими і конкретизують нові прозорого матеріалу, при цьому на всі поверхні конструкції та можливі галузі застосування приоб'ємного елементу, за винятком поверхні, яка строю. оптично узгоджена з додатковим світлодіодом, За п.2 формули корисної моделі пристрій, що заявляється, відрізняється тим, що, об'ємний еленанесені диффузно - проникливі і/або селективне поглинаючи світлові промені покриття. мент виконано із непрозорого матеріалу, а як доВведення ознаки використання додаткового даткового джерела світла використано торцеву оптично прозорого елементу об'ємної форми, який поверхню світлопровідного елементу, оптично формує у сукупності із світлопровідними елеменузгоджену з додатковим світлодіодом і встановлену в безпосередній близькості від самої інформатами просторову художню форму, визначається, по перше, тим, що об'ємний елемент виконаний ційної поверхні вказаного об'ємного елементу. оптично прозорим і на своїй поверхні має симвоВказана сукупність відзнак логічно пов'язана з льно-графічну інформацію, яка дифузно пропускає відзнаками пункту 1 і визначена для візуального світло, і при підсвічуванні цього елементу сві тлопредставлення символьно-графічної інформації, розміщеної на відбиваючий поверхні об'ємного, діодами інформація стає видимою. По друге, вибір матеріалу, з якого виготовлено оптичний елемент непрозорого елементу. Сукупність цих відзнак виоб'ємної форми, також підпорядковано виконанню значає можливість використання у пристрої, притехнічної задачи, яка поставлена перед пристронаймні, одного реального рекламуємого виробу єм. Наприклад, матеріал вказаного оптичного продукції, наприклад, пачки сигарет або коробки цукерок невеликих габаритів в місцях продажу. елемента окрім дифузного пропускання може мати властивості дифузного розсіювання або селективНосіями символьно-графічної інформації для приного поглинання світлових променів. В цьому вистроїв такого типу є світловідбиваюча поверхня падку ознака оптичної прозорості об'ємного елесамого виробу. Приклад роботи цих відзнак було менту з властивостями розсіювання світлових наведений при розгляді пункту 1 формули корисної моделі. променів дозволяє підвищити його освітленість, а таким чином підвищити освітленість всього приТаким чином, сукупність відмітних ознак пристрою в цілому. Якщо оптично прозорий об'ємний строю, приведених у пункті 2 формули корисної елемент буде виконаний селективне поглинаючим моделі, причинно-наслідковим чином зв'язана з 9 33350 10 світло (аналог абсорбційного світлофільтра), то Таким чином, сукупність відмітних ознак приознака оптичної прозорості об'ємного елементу строю, приведених у пункті 6 формули корисної візуально забезпечує пристрою декоративність і моделі, причинно-наслідковим чином зв'язана з реалізує оптичний принцип вилучення світлових поставленою технічною задачею, є необхідною та променів. Наявність диффузно-відбиваючих подостатньою для досягнення бажаного технічного криттів на торцях, що не є освітленими, визначена результату. для підвищення рівня освітленості символьноПо пункту 7 формули корисної моделі конкреграфічної информации на поверхнях об'ємного тизується конструкція пристрою, у якого, принаймелементу за рахунок повернення частки відбитих ні, одному світлопровідному елементу надано фосвітлових променів у напрямку на інформацію. рму двогранного кута, а об'ємний елемент Таким чином, сукупність відмітних ознак привстановлений всередині вказаного двогранного строю, приведених у пункті 4 формули корисної кута. моделі, причинно-наслідковим чином зв'язана з Цей пункт конкретизує задачу формоутворенпоставленою технічною задачею, є необхідною та ня пристрою, у якого одному або двом світлопродостатньою для досягнення бажаного технічного відних елементів надані форми двогранних кутів, результату. встановлених зі зміщенням один відносно одного, По пункту 5 формули корисної моделі пристрій наприклад, на горизонтальній площині. Як і по виконаний із компактного набору непрозорих об'пункту 6 приведена сукупність ознак перевизначеємних елементів, встановлених в ряд, при цьому на забезпечити пристрою декоративну пластику кожний із об'ємних елементів розташований між формоутворення. двома світлопровідними елементами із торцями, Таким чином, сукупність відмітних ознак прищо випромінюють світло. Ця сукупність ознак логістрою, приведених у пункті 7 формули корисної чно розвиває ознаки, наведені у пункті 3 і забезпемоделі, причинно-наслідковим чином зв'язана з чує можливість створення пристрою у вигляді пропоставленою технічною задачею, є необхідною та сторової форми, що містить декілька реальних достатньою для досягнення бажаного технічного виробів, які розташовані в ряд по горизонталі або результату. по вертикалі. По пункту 8 формули корисної моделі конкреЯк і в пункті 3 формули корисної моделі у притизується конструкція пристрою, у якого, між повестрої світлопровідні елементи з випромінюючими рхнями двогранного кута та поверхнею об'ємного торцями є фіксаторами для декількох об'ємних елементу встановлена рахункова множина додателементів. Використання декількох реальних викових світлопровідних елементів у вигляді пласробів створюють нову просторову форму. тин, у яких, принаймні, одна торцева поверхня Таким чином, сукупність відмітних ознак призістикована із внутрішньою поверхнею двограннострою, приведених у пункті 5 формули корисної го кута, а торцеві поверхні, які обіймають об'ємний моделі, причинно-наслідковим чином зв'язана з елемент виконані криволінійними з перемінними поставленою технічною задачею, є необхідною та негативними і/або позитивними значеннями радіудостатньою для досягнення бажаного технічного сів кривизни, при цьому між додатковими світлорезультату. провідними елементами і внутрішній поверхнею По пункту 6 формули корисної моделі конкресвітлопровідного двогранного кута встановлено тизується конструкція пристрою, у якого, принаймсвітло-оптичний зв'язок, причому вказані додаткові ні, одному зі світлопровідних елементів надано світлопровідні елементи всередині світлопровідноформу, що є конформною за кривизною і крутінню го двогранного кута встановлені горизонтально щодо поверхні об'ємного елементу. При цьому або вертикально. значення радіусів кривизни R1 і крутіння R2 світлоВказані елементи перевизначені для вирішенпровідних елементів обмежені значеннями, обраня двох задач, перша з яких - бути джерелом доними з інтервалу. даткового освітлення, а друга, бути конструктивними та декоративными елементами пристрою. 5 × d £ R1, R2 £ ¥, де d - товщина світлопровідного матеріалу, Так як дві торцеві грані додаткових світлопровідних елементів зістиковані із внутрішніми поверхпри цьому, принаймні, одна поверхня світлопровінями світлопровідного двогранного кута, то частидного елементу оптично узгоджена, принаймні, з на світлових променів, які попадають у середину інформаційною поверхнею об'ємного елементу. його оптичного середовища, скрізь оптичний конСукупність наведених ознак призначена в першу чергу для рішення задачі створення пристрою такт попадає в середину оптичного середовища додаткових світлопровідних елементів. При цьому у вигляді просторової форми (малої художньої освітлюються криволінійні торці декількох додатформи). Світлопровідні криволінійні елементи накових світлопровідних елементів, які охоплюють дають пристрою декоративної пластики формоутоб'ємний елемент зовні. Таким чином ряд паралеворення всього пристрою у цілому. Обмеження значень радіусів кривизни R1 і крутіння R2 світлольних освітлених торців освітлюють сам об'ємний елемент і розподіляють об'єм пристрою по вертипровідних елементів ліворуч 5 × d £ R1, R2 визначакалі, якщо, наприклад, додаткові світлопровідні ється закономірностями поширення світлового елементи встановлені по горизонталі. випромінювання усередині вигнутих світлопровоТаким чином, сукупність відмітних ознак придів, які відомі із теорії волоконної оптики [Н.С. Кастрою, наведених в пункті 8 формули корисної пани «Волоконная оптика. Принципы и применемоделі забезпечують можливість створювати у ние», М., Мир, 1969, с.94-96; В.Б. Вейнберг, Д.К. просторі різноманітні малі художні форми і приСаттаров «Оптика световодов». Л. Машиностроечинно-наслідковим чином зв'язана з поставленою ние. 1977, стр.39-41]. 11 33350 12 технічною задачею, є необхідною та достатньою 8 - 9 - символьно-графічна інформація; для досягнення бажаного технічного результату. 10 - дифузно відбиваючі фігури на поверхнях По пункту 9 формули корисної моделі конкресвітлопровідних елементів, які утворюють растрові тизується конструкція пристрою, у якого, на поверструктури; хні, принаймні, одного світлопровідного елементу 11 - додатковий світлодіод підсвічування; нанесена множина конформних одна до одної фі12 - задня стінка фіксації світлопровідних елегур, що диффузно відбивають світло і формують ментів; диффузно-відбиваючу растрову стр уктур у. 13 - додаткова знакова та графічна інформаРастрова диффузно-відбиваюча структура, ція; яка сформована на поверхнях, принаймні, одного 14 - постава пристрою; світлопровідного елементу має декілька переваг. 15 - 16 - додаткова символьна та графічна інПо перше, растрова диффузно-відбиваюча струкформація; тура перерозподіляє світлові промені що забезпе17 - захисний корпус; чує у пристрої оптимальний рівень освітленості 18 - додаткові світлопровідні елементи. символьно-графічної інформації на поверхні світНа Фіг.1 і 2 показані загальний вигляд прилопровідного елементу. По друге, якщо викорисстрою, в якому для полегшення розгляду елементовуються дві растрові структури на поверхнях ти рознесені у просторі. Пристрій складається із двох світлопровідних елементів, з яких одна є диоб'ємного елементу 1, наприклад, виконаного у ффузно-відбиваючою, а друга є диффузновигляді параллелепипеду. Елемент 1 може бути проникливою, то у пристрої досягається реалізавиконаний із непрозорого матеріалу, як показано ція: на Фіг.1, або оптично прозорий, як на Фіг.2. Прос- оптичного ефекту локальної освітленості торова форма пристрою формується елементом 1 (світловий акцент) символьно-графічної інформасумісно з двома світлопровідними елементами 2 і ції; 3. Для підсвічування інформаційної поверхні не- оптичного принципу адитивного складення прозорого об'ємного елементу 1 (Фіг.1) використотріади RGB кольорів, які диффузно випромінювується додатковий світлопровідний елемент 4, ються від двох растрови х структур; встановлений в безпосередній близькості від вка- оптичного принципу вилучення кольорів, за заної інформаційної площини елементу 1. Світлорахунок використання растрової структури, яка є провідні елементи 2-4 постачені торцевим підсвідиффузно-проникливою для світла, при наявності чуванням, яка здійснюється світодіодами 5-7, селективного поглинання у одній із растрових світлопровідні елементи 2-4 і світлодіоди 5-7 оптиструктур; чно узгоджені (оптично зв'язані) між собою. У роз- оптичного ефекту оптичного параллаксу та глянутому випадку інформаційна поверхня об'ємефекту появи муарових смуг, коли дві поверхні с ного елементу 1 є його фронтальна площина, на двома растровими структурами розміщені у просякій нанесено (надрукована) символьно графічну торі, а кутове положення спостерігача відносно інформацію 8, наприклад, якщо як об'ємного елеоптичної вісі змінюється. менту використовується натуральна пачка сигаРеалізація таких оптичних ефектів у пристрої, рет, то її символьно-графічна інформація є бренд що заявляється, підтверджена експериментально. сигарет, торгова марка виробника, слоган і попеТаким чином, сукупність відмітних ознак приреджувальний надпис. Вказана інформація 8 у строю, приведених у пункті 9 формули корисної пристрої освітлюється ковзаючими променями моделі, причинно-наслідковим чином зв'язана з світла, які від світлодіодів 7 (від нижнього освітлюпоставленою технічною задачею, є необхідною та ємого торця світлопровідного елементу 4) перенодостатньою для досягнення бажаного технічного ситься на протилежний (випромінюючий) торець, результату. на якому світло концентрується в межах площини Сутність винаходу пояснюється ілюстраціями, цього торця. Вихідна апертура світлового пучка на яких зображено: для акрилового скла має значення 60°, тому на на Фіг.1-2 - загальний вигляд пристрою із невідстані від торця до інформації 8 формується прозорим і оптично прозорим об'ємними елеменсвітлове коло її локального підсвічування. На потами; верхні світлопровідного елементу 2 також нанесена Фіг.3-4 - вигляд збоку пристрою із непрозоно символьно-графічну інформацію 10, яка при рим і оптично прозорим об'ємними елементами; підсвічувані світлодіодами 5 диффузно відбиває на Фіг.5-6 - загальний вигляд пристрою в єдисвітло або просвітлюється диффузно. На поверхні ному блоці із світлопровідними елементами; світлопровідного елементу 3 також нанесено або на Фіг.7 - конструкція пристрою у вигляді декідодаткова символьно-графічна інформація, або лькох об'ємних елементів; рахункова множина диффузно-відбиваючих, конна Фіг.8-11 - варіанти конструкцій пристрою зі формних одна до одної фігур 10, утворюючих дисвітлопровідними елементами двогранної та криффузно-відбиваючу растрову структур у. При торволінійної форм; цевому підсвічувані елементу 3 світлодіодами 6 На графічних матеріалах проставлені такі поформується "напівпрозоре" растрове тіло будь значення: якого обраного кольору. Основною відзнакою при1 - об'ємний елемент (оптично-прозорий чи строю представленого на Фіг.2 є наявність оптично непрозорий); прозорого об'ємного елементу 1, виконаного, на2, 3 - світлопровідні елементи; приклад, із акрилового скла. В цьому випадку при4 - додатковий світлопровідний елемент; стрій має можливість підсвічувати символьно5 - 7 - світлодіоди підсвічування; графічну інформацію 8 зсередини за рахунок світ 13 33350 14 лової провідності в об'ємному елементі 1 при поновка натуральних виробів можлива для різновключені світлодіодів 7. Символьно-графічна інманітних виробів, які не обмежуються тільки сигаформація 8 для цього варіанту пристрою друкуретними пачками. Головною вимогою такого ється на транспарентній плівці з клейовим шаром. розміщення - це однакові габарити коробок для Наприклад, на плівці може бути надруковано поврізних брендів рекламуємих виробів. нокольорове зображення сигаретної пачки і тоді На Фіг.8 і 9 представлений варіант готового об'ємний елемент 1 є макет (муляж) пачки реклапристрою (об'ємна HoReCa) з оптично прозорим муємого бренда сигарет. Так як усі світлодіоди 5-7 макетом 1 рекламу ємного виробу. Для створення електричним чином зв'язані із електронним блоком декоративної просторової форми двом світлопропрограмного керування (на Фіг.1 і 2 не відображевідним елементом 2 і 3 надано форми двогранних ні), то об'ємні елементи 1, світлопровідні елементи кутів, як це представлено на Фіг.9. Об'ємний макет 2-4, сумісно з символьно-графічною інформацією 1 і світлопровідні елементи 2 і 3 закріплені на кор8-10 забезпечують пристрою кольородинамічні пусі 14 і всі їх поверхні, які направлені в бік спорежими їх віз уального представлення. стерігача, постачені символьно-графічною інфорНа Фіг.3 і 4 представлені два типа пристрою мацією 8, 9, 15, а для створення «напівпрозорого» (вигляд з боку) із непрозорим об'ємним елементом заднього тіла на поверхні світлопровідного елеме1 (Фіг.3) та оптично прозорим елементом 1 (Фіг.4). нту 3 нанесений диффузно-відбиваючий растр 10. Параметрами, які забезпечують пристрою можлиВказаний растр 10 виконано за допомогою шовковість створення малої художньої форми, є самі трафаретного друку і представляє собою множину форми елементів 1-4, відстань D1 між елементом 1 диффузно-відбиваючих світло крапок голубого і світлопровідним елементом 2, а також відстань кольору і на цьому тлі нанесено інформацію 15 D2 між світлопровідними елементами 2 і 3. білого кольору, яка є просвітливою. На Фіг.5 і 6 представлено конструктивне викоНа Фіг.10 представлений варіант пристрою нання пристрою, у якого непрозорий об'ємний об'ємна HoReCa для рекламної акції, яка також елемент 1 (Фіг.5) та оптично прозорий об'ємний складається із прозорого макета 1 рекламуємого елемент 1 (Фіг.6) розташований в проміжку між виробу і дво х світлопровідних елементів 2 і 3, яким двома світлопровідними елементами 2 і 3. Для надано криволінійну форму. Вигн уті форми світлоцього відстань між цими елементами 2 і 3 виконупровідних елементів створюють елегантну простоється більшою ніж ширина об'ємного елементу 1 рову форму. Для створення оптичних ефектів по(допуск - ковзаюча посадка). Для показаних варіаяви оптичного паралаксу, муарових см уг, нтів джерелами освітлення інформаційної поверхоптичного вилучення кольорів на поверхнях двох ні елементу 1 є їх фронтальні торцеві поверхні і світлопровідних елементів нанесені дві растрові інформація освітлюється світлодіодами 5 і 6 зудиффузно-відбиваючи структури 10 із множини стрічно з двох протилежних боків. Для варіанту однакових точкових дифузно-відбиваючих фігур, конструкції пристрою на Фіг.6 також може викорисале виконаних різними кольорами. Ефект появи таний додатковий світлопровідний елемент 4 зі муарових смуг і оптичного параллаксу виникає при світлодіодом 7 для додаткового підсвічування інзміні положення кута спостереження растрів за формації 8 знизу і для візуального представлення рахунок збігу просторових частот растрових стр укдодаткової інформації 13. Так як окрім функції тур і відстані між світлопровідних елементами 2 і освітлення світлопровідні елементи 2 і 3 являють3. Так як дві растрові структури є напівпрозорими, ся фіксаторами для об'ємного елементу 1, то у то растр на світлопровідному елементі 2 частково пристрої передбачена наявність задньої стінки 12 поглинає світло від растру на світлопровідному із непрозорого світловідбиваючого матеріалу, як елементі 3, перепускає крізь себе останню частку якого може бути використаний, наприклад, листовідбитого світла. Завдяки тому, що растрові струквий вспінений ПВХ тип у SEMAPOR. Для поліптури виконані різними кольорами реалізуються шення освітленості інформаційної поверхні об'ємефекти адитивного складення і вилучення різноного елементу усі поверхні світлопровідних кольорових випромінювань. елементів, окрім торцевої, яка оптично узгоджена На Фіг.11 представлено варіант пристрою, таіз світлодіодами 5 і 6 можуть бути виконані шліфокож виконаний у вигляді об'ємної HoReCa для реваними або пофарбовані білою фарбою для дифкламної акції. Пристрій складається із оптично фузного відбивання світла і рівномірного освітленпрозорого об'ємного елементу 1 (макет пачки синя інформаційної поверхні. У випадку гарет) і двох світлопровідних елементів 2 і 3, утвовикористання оптично прозорого об'ємного елерюючих, наприклад, прямий двогранний кут. Консменту 1 (Фіг.6) основне підсвічування прозорої труктивно двогранний кут може бути виконаний із повнокольорової інформації 8 здійснюється світодного світлопровідного елементу за допомогою лодіодом 11 із середини, тому два світлопровідних термічного вигину. Світлопровідний двогранний елементи 2 і 3 в цієї конструкції представляють кут зафіксовано на горизонтальній поверхні корпусобою декоративні розподільні елементи, які прасу 14. У пристрої, наприклад, на торцевій поверхні цюють у пристрої автономно, за своєю програмою. двогранного кута зліва встановлений захисний Велику комерційну зацікавленість представляє корпус 17, виконаний, наприклад, із пластмасового конструкція пристрою, показаного на Фіг.7, яка П-подібного профілю. Всередині корпусу знахоскладається, принаймні, з двох уніфікованих недяться електричні плати із групами світлодіодів прозорих об'ємних елементів (натуральних виро(на Фіг.11 не показані). Світлодіоди оптично узгобів) 1, розташованих в проміжку між парами світджені з лівою торцевою поверхнею світлопровідлопровідних елементів, які для полегшення ного елементу 2. Символьно-графічна інформація розгляду позначені однією позицією 2. Така ком8, 15 і 16 розміщені на поверхнях оптичних елеме 15 33350 16 нтів 1-3. Всередині просторової форми, створеної жню форму. Для декоративності пристрою додатдвогранним кутом, зафіксовано ряд параллельно кові світлопровідні елементи 18 виконуються із розташованих по горизонталі додаткових світлорізними радіусами кривизни їх вирізів, які звелипровідних елементів 18, виконаних у вигляді пласчуються у напрямку знизу до гори. Окрім приведетин. Дві торцеві поверхні світлопровідних елеменної компоновки з горизонтальним розташуванням тів 18 виконаються прямолінійними і зістиковані з світлопровідних елементів 18 можливо виконати двома плоскими поверхнями вказаного світлопропристрій с рядом елементів 18, розташованих вервідного кута, наприклад, на оптичному контакті. тикально. Торцеві поверхні додаткових світлопровідних елеПристрій для світлової демонстрації інформаментів 18, які мають криволінійні форми, охоплюції є перспективною реалізацією нових технічних ють об'ємний елемент-макет 1. Завдяки оптичному можливостей проектування світлооптичних систем контакту між елементами 2, З і 18 світло від світвізуального представлення знакової, графічної і лодіодів торцевої підсвічування світлопровідних другої ін формації. елементів 2 і 3 попадають в середину додаткових Окрім галузі освітлювальної техніки пристрої світлопровідних елементів 18, концентрується на могуть бути використаними як елементи дизайну випромінюючий торцевій поверхні криволінійної інтер'єрів, коли пристрій є одночасно і елементом форм і освітлюють об'ємний елемент-макет 1. Одмалої художньої форми. Виробництво малих парночасно із підсвічуванням вказані елементи 18 є тій нового типу пристроїв для декоративного освіконструктивними і декоративними елементами, які тлення освоєно в м. Харків. створюють, сумісно з елементами 1-3, малу худо 17 33350 18 19 Комп’ютерна в ерстка М. Мацело 33350 Підписне 20 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
