Пристрій для декоративного освітлення

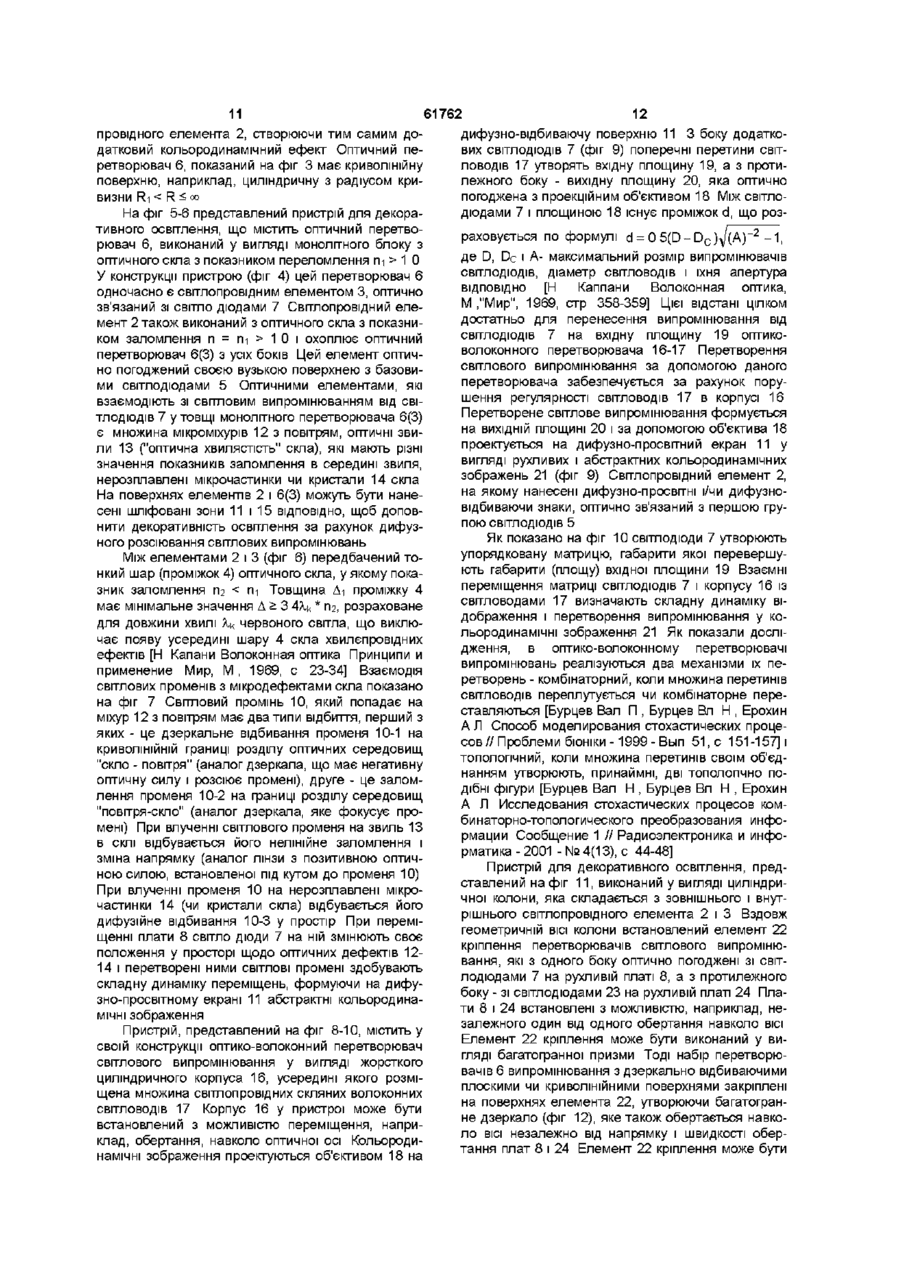

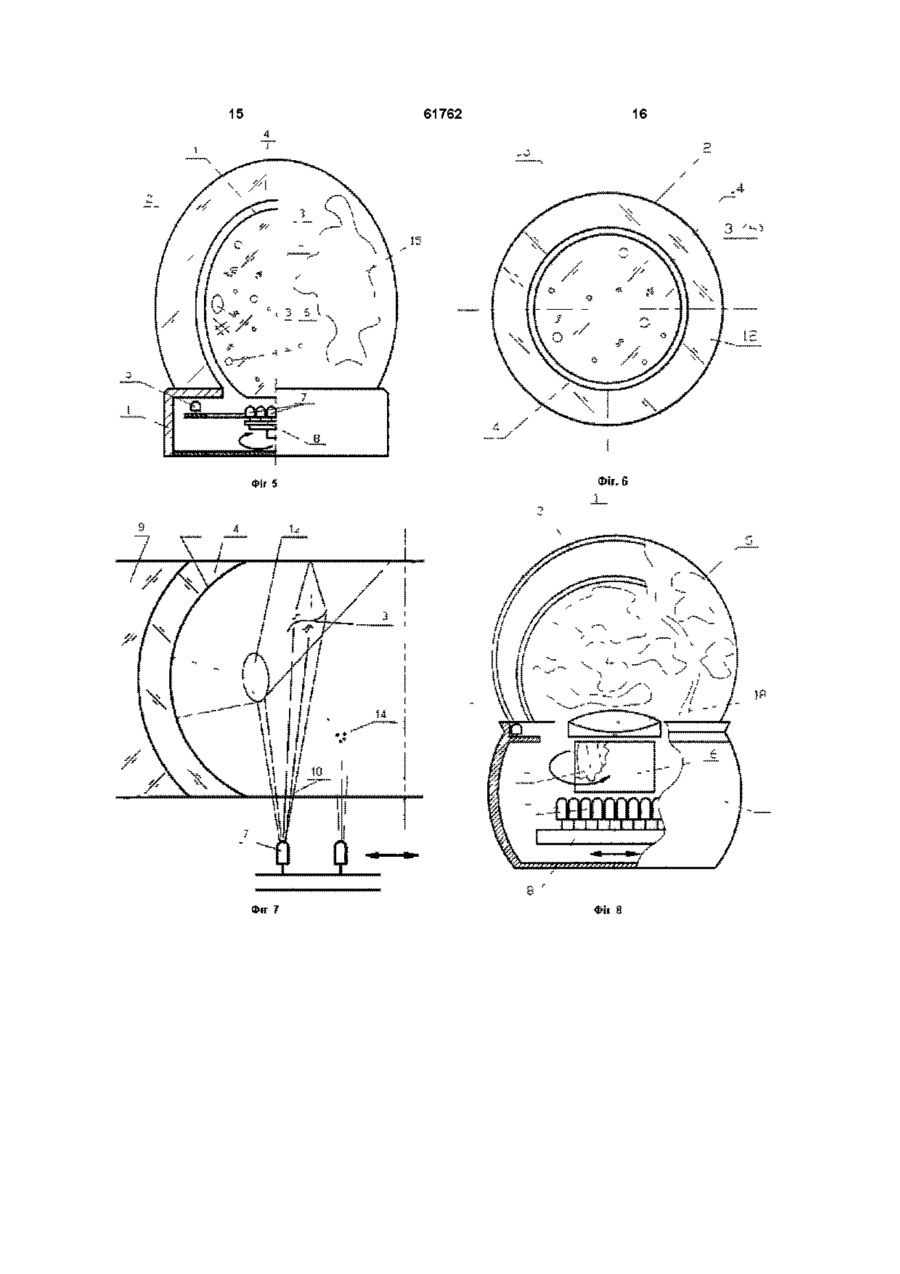

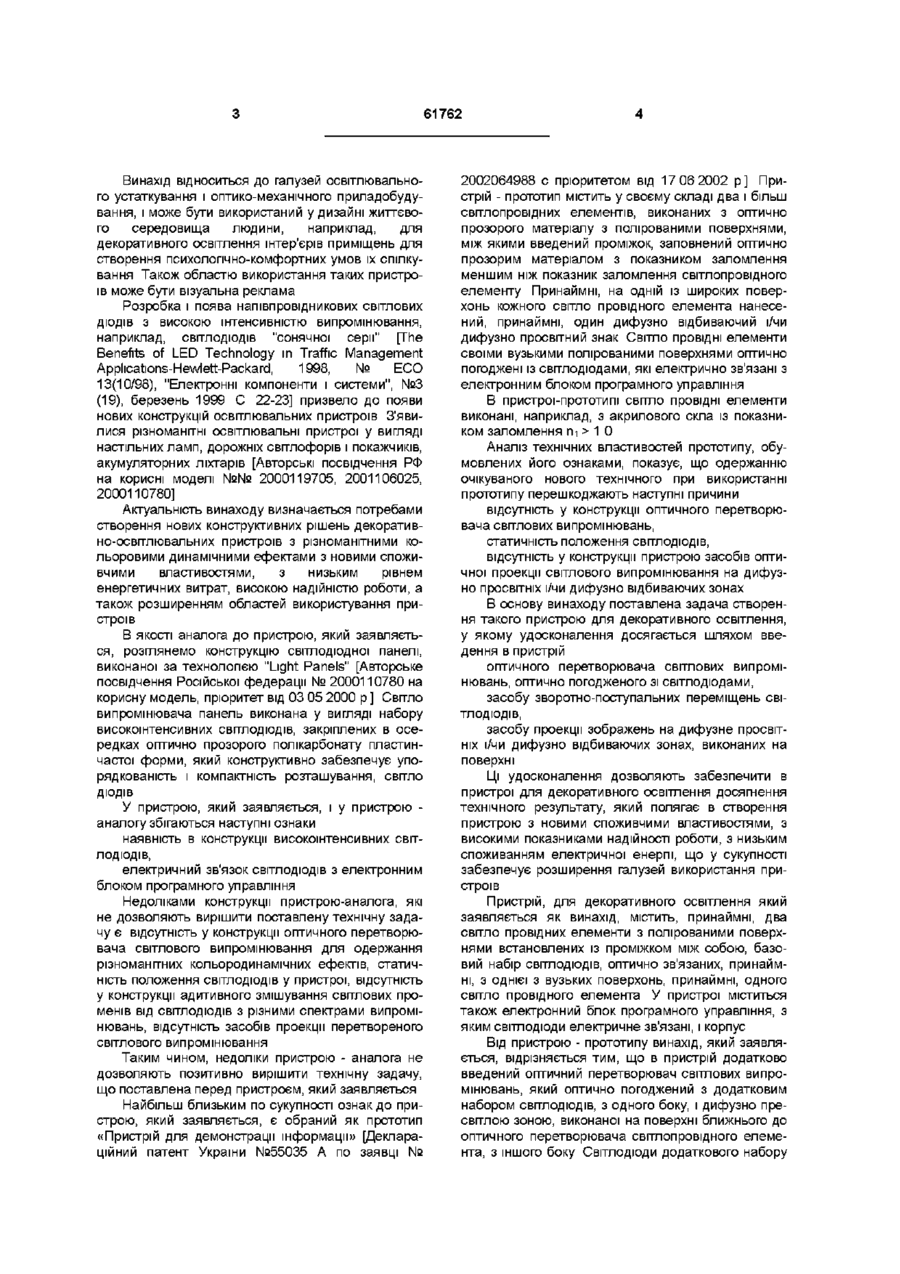

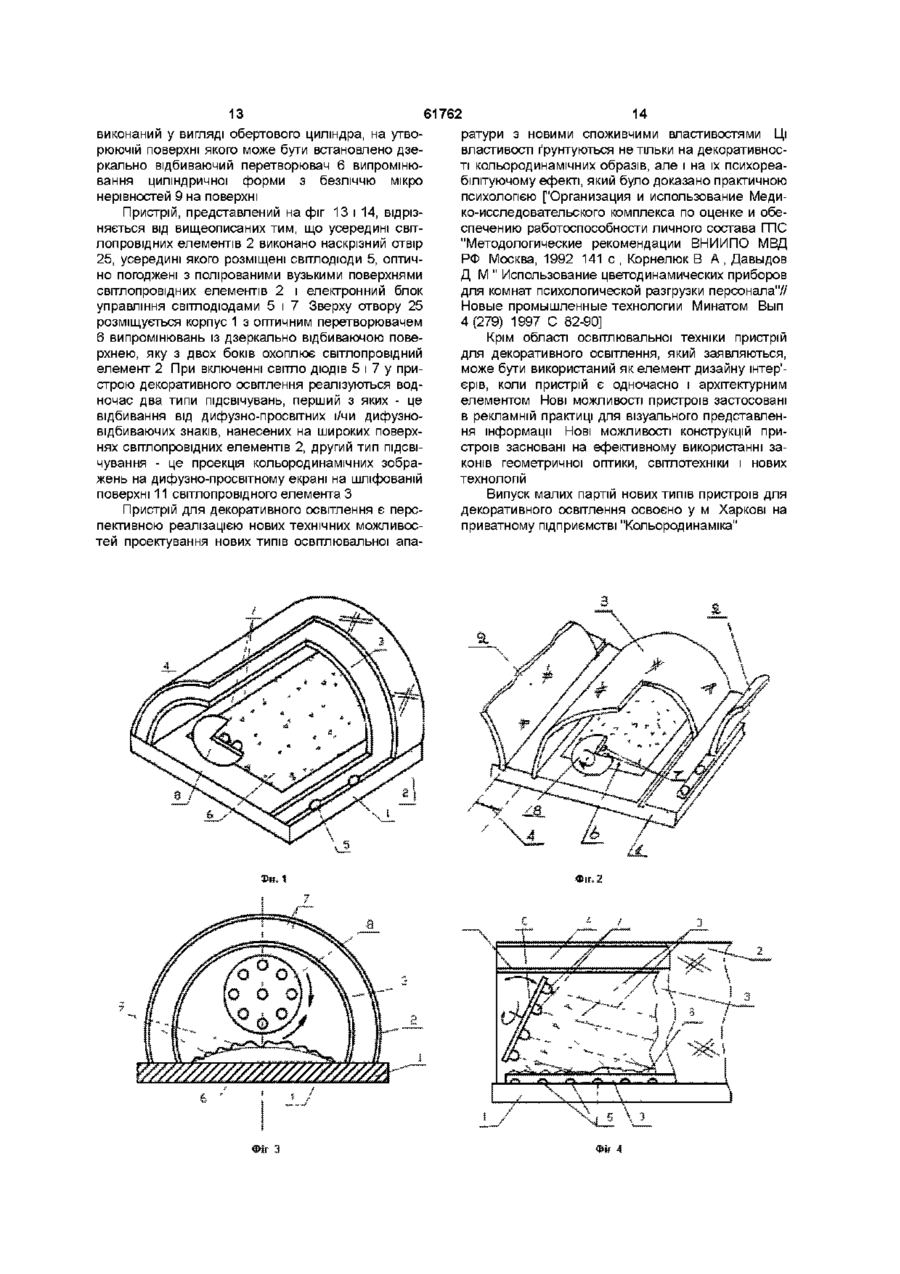

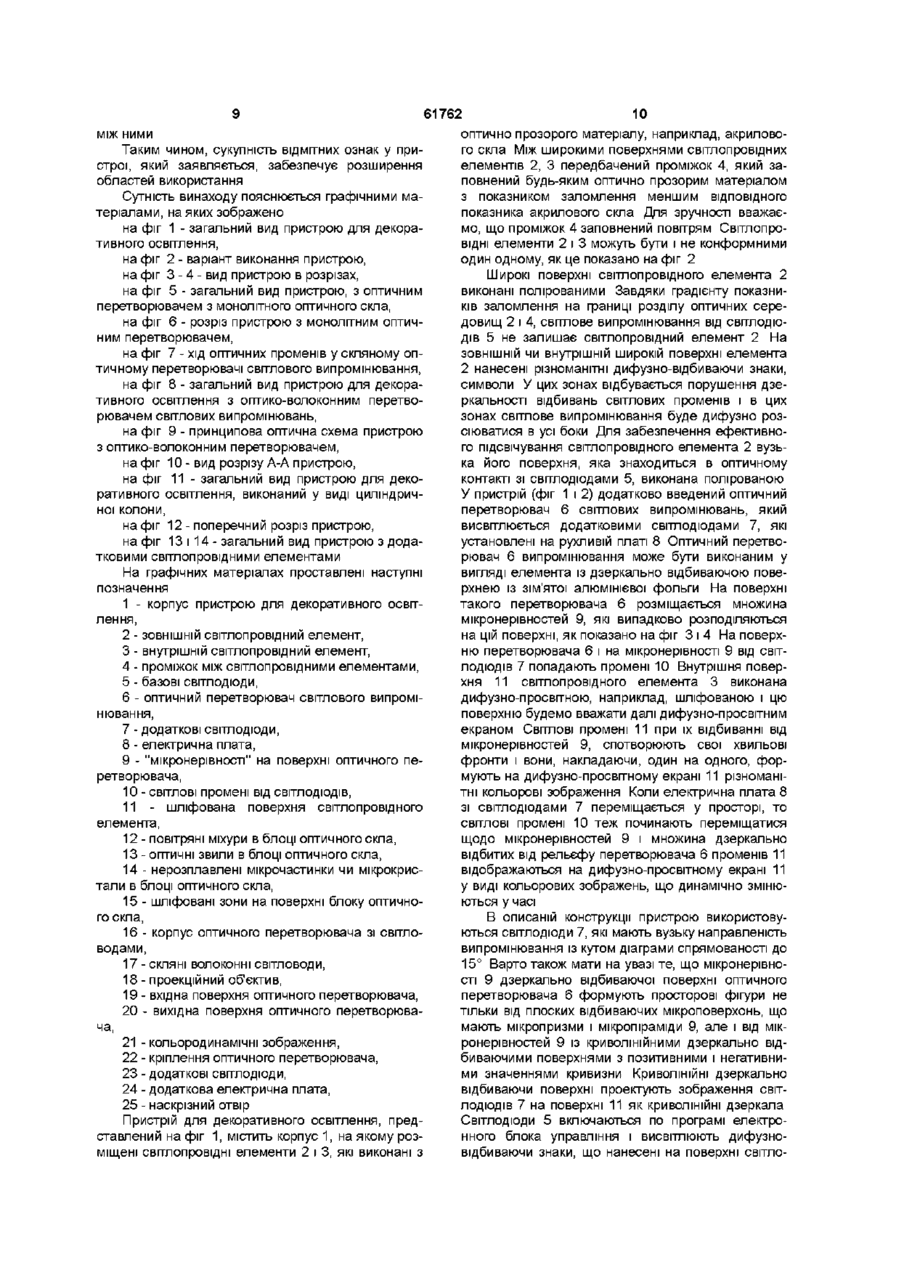

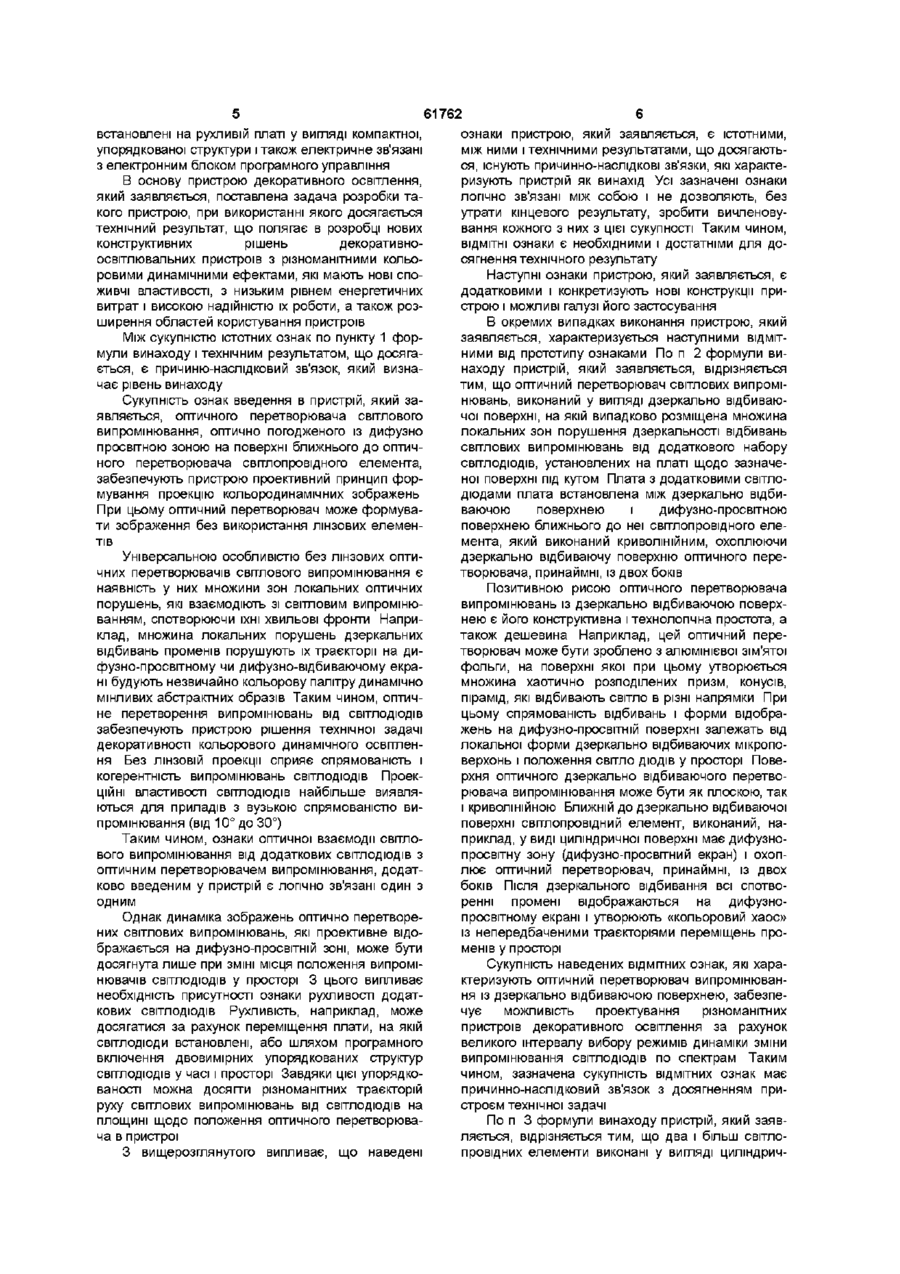

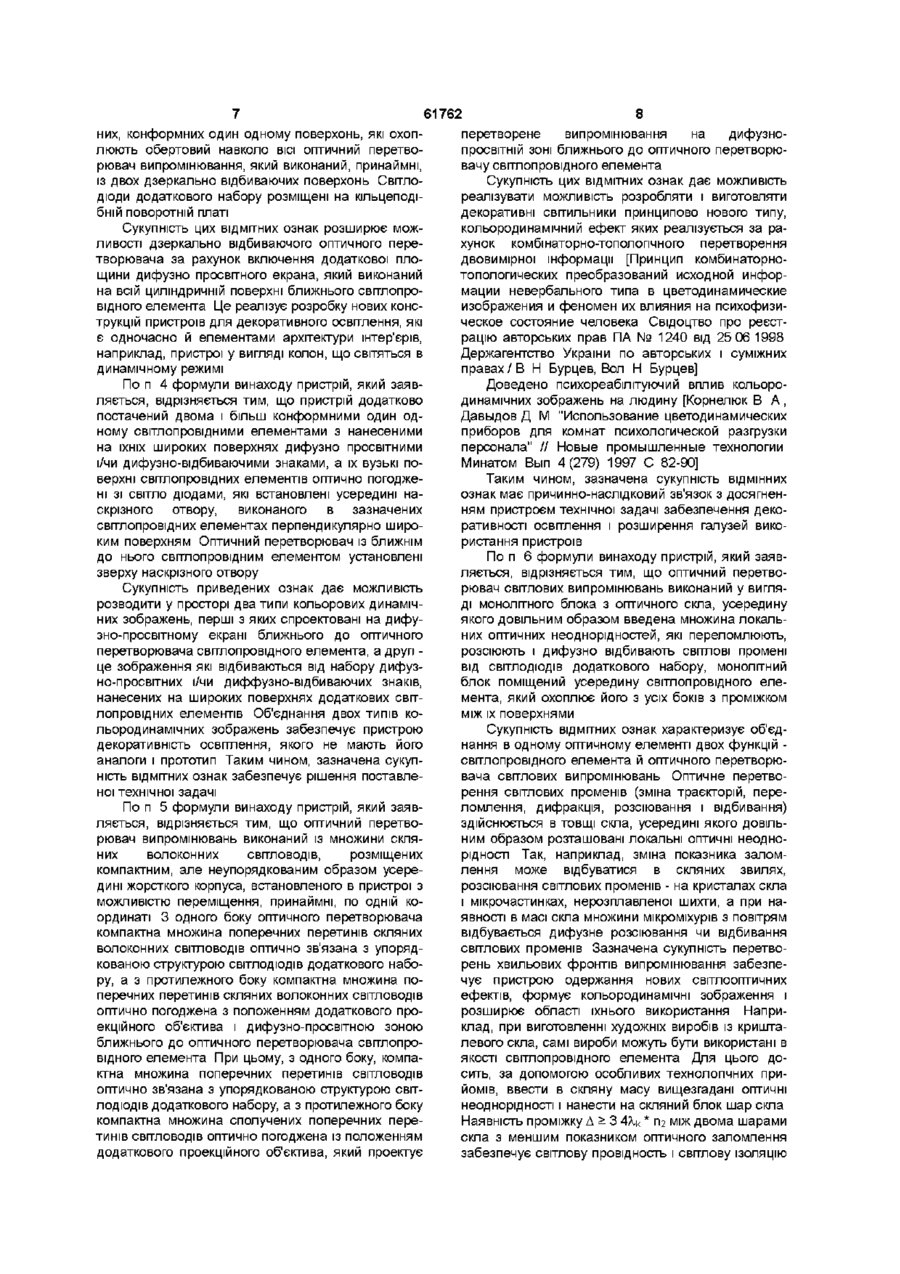

1 Пристрій для декоративного освітлення, що містить принаймні два світлопровідних елементи з полірованими поверхнями, широкі поверхні яких встановлені між собою з проміжком, заповненим оптично прозорим матеріалом з меншим показником заломлення ніж у світлопровідних елементів і принаймні на одній з цих широких поверхонь виконані дифузно-просвітні і/чи дифузно-відбиваючі знаки, базовий набір СВІТЛОДІОДІВ, оптично зв'язаних принаймні з однією вузькою полірованою поверхнею принаймні одного світлопровідного елемента, а також електронний блок програмного управління світлодюдами і корпус, який відрізняється тим, що в пристрій додатково введений оптичний перетворювач світлових випромінювань, оптично погоджений з додатковим набором СВІТЛОДІОДІВ З ОДНОГО боку і дифузно-просвітною зоною на поверхні ближнього до оптичного перетворювача світлопровідного елемента, з другого боку світлодюди додаткового набору згруповані в упорядковану двовимірну структуру і встановлені на платі, яка виконана рухливою принаймні по одній координаті щодо оптичного перетворювача 2 Пристрій для декоративного освітлення по п 1, який відрізняється тим, що оптичний перетворювач світлових випромінювань виконаний у вигляді дзеркально відбиваючої поверхні з випадково розміщеною на ній множиною локальних зон порушення дзеркальності відбивань світлових випромінювань від додаткового набору СВІТЛОДІОДІВ, установлених на платі під кутом щодо зазначеної поверхні, плата встановлена між дзеркально відбиваючою поверхнею і дифузно-просвітною зоною ближнього до неї криволінійного за формою світлопровідного елемента, який охоплює дзеркально відбиваючу поверхню оптичного перетворювача принаймні із двох боків 3 Пристрій для декоративного освітлення по пп 1 і 2, який відрізняється тим, що принаймні два світ лопровідних елементи виконані у вигляді циліндричних, конформних один одному поверхонь, які охоплюють обертовий навколо осі оптичний перетворювач світлового випромінювання, який виконаний принаймні з двох дзеркально відбиваючих поверхонь, при цьому світлодюди додаткового набору розміщені на кільцеподібній платі 4 Пристрій для декоративного освітлення по пп 1 і З, який відрізняється тим, що пристрій додатково оснащений принаймні двома конформними один одному світлопровідними елементами, на широких поверхнях яких нанесені дифузно-просвітні і/чи ДИфузно-відбиваючі знаки, а їх вузькі поверхні оптично погоджені зі світлодюдами, встановлених усередині наскрізного отвору, виконаний в зазначених світлопровідних елементах перпендикулярно широким поверхням, при цьому оптичний перетворювач із ближнім до нього світлопровід ним елементом установлені зверху наскрізного отвору 5 Пристрій для декоративного освітлення по п 1, який відрізняється тим, що оптичний перетворювач світлових випромінювань виконаний із множини скловолоконних СВІТЛОВОДІВ, розміщених компактним, але неупорядкованим чином усередині жорсткого корпуса, встановлений у пристрої з можливістю переміщення принаймні по одній координаті, при цьому з одного боку оптичного перетворювача компактна множина поперечних перерізів СВІТЛОВОДІВ оптично зв'язана з упорядкованою структурою СВІТЛОДІОДІВ додаткового набору, а з протилежного боку компактна множина сполучених поперечних перерізів СВІТЛОВОДІВ оптично погоджена із положенням додаткового проекційного об'єктива і дифузнопросвітної зони ближнього до оптичного перетворювача світлопровідного елемента 6 Пристрій для декоративного освітлення по п 1, який відрізняється тим, що оптичний перетворювач світлових випромінювань виконаний із монолітного блока оптичного скла, усередину якого довільним чином уведено множину локальних оптичних неоднорідностей, які заломлюють, розсіюють і дифузно відбивають СВІТЛОВІ випромінювання, монолітний блок поміщений усередину світлопровідного елемента, який охоплює його з усіх боків з проміжком між їх поверхнями (О (О 61762 Винахід відноситься до галузей освітлювального устаткування і оптико-механічного приладобудування, і може бути використаний у дизайні життєвого середовища людини, наприклад, для декоративного освітлення інтер'єрів приміщень для створення психологічно-комфортних умов їх спілкування Також областю використання таких пристроїв може бути візуальна реклама Розробка і поява напівпровідникових світлових ДІОДІВ з високою інтенсивністю випромінювання, наприклад, СВІТЛОДІОДІВ "сонячної серії" [The Benefits of LED Technology in Traffic Management Applications-Hewlett-Packard, 1998, № ECO 13(10/98), "Електронні компоненти і системи", №3 (19), березень 1999 С 22-23] призвело до появи нових конструкцій освітлювальних пристроїв З'явилися різноманітні освітлювальні пристрої у вигляді настільних ламп, дорожніх світлофорів і покажчиків, акумуляторних ліхтарів [Авторські посвідчення РФ на корисні моделі №№ 2000119705, 2001106025, 2000110780] Актуальність винаходу визначається потребами створення нових конструктивних рішень декоративно-освітлювальних пристроїв з різноманітними кольоровими динамічними ефектами з новими споживчими властивостями, з низьким рівнем енергетичних витрат, високою надійністю роботи, а також розширенням областей використування пристроїв В якості аналога до пристрою, який заявляється, розглянемо конструкцію СВІТЛОДІОДНОІ панелі, виконаної за технологією "Light Panels" [Авторське посвідчення Російської федерації № 2000110780 на корисну модель, пріоритет від 03 05 2000 р ] Світло випромінювача панель виконана у вигляді набору високоштенсивних СВІТЛОДІОДІВ, закріплених в осередках оптично прозорого полікарбонату пластинчастої форми, який конструктивно забезпечує упорядкованість і компактність розташування, світло ДІОДІВ У пристрою, який заявляється, і у пристрою аналогу збігаються наступні ознаки наявність в конструкції високоштенсивних СВІТЛОДІОДІВ, електричний зв'язок СВІТЛОДІОДІВ з електронним блоком програмного управління Недоліками конструкції пристрою-аналога, які не дозволяють вирішити поставлену технічну задачу є відсутність у конструкції оптичного перетворювача світлового випромінювання для одержання різноманітних кольородинамічних ефектів, статичність положення СВІТЛОДІОДІВ у пристрої, відсутність у конструкції адитивного змішування світлових променів від СВІТЛОДІОДІВ з різними спектрами випромінювань, відсутність засобів проекції перетвореного світлового випромінювання Таким чином, недоліки пристрою - аналога не дозволяють позитивно вирішити технічну задачу, що поставлена перед пристроєм, який заявляється Найбільш близьким по сукупності ознак до пристрою, який заявляється, є обраний як прототип «Пристрій для демонстрації інформації» [Деклараційний патент України №55035 А по заявці № 2002064988 с пріоритетом від 17 06 2002 р] Пристрій - прототип містить у своєму складі два і більш світлопровідних елементів, виконаних з оптично прозорого матеріалу з полірованими поверхнями, між якими введений проміжок, заповнений оптично прозорим матеріалом з показником заломлення меншим ніж показник заломлення світлопровідного елементу Принаймні, на одній із широких поверхонь кожного світло провідного елемента нанесений, принаймні, один дифузно відбиваючий і/чи дифузно просвітний знак Світло провідні елементи своїми вузькими полірованими поверхнями оптично погоджені із світлодюдами, які електрично зв'язані з електронним блоком програмного управління В пристроі-прототипі світло провідні елементи виконані, наприклад, з акрилового скла із показником заломлення ги > 1 0 Аналіз технічних властивостей прототипу, обумовлених його ознаками, показує, що одержанню очікуваного нового технічного при використанні прототипу перешкоджають наступні причини відсутність у конструкції оптичного перетворювача світлових випромінювань, статичність положення СВІТЛОДІОДІВ, відсутність у конструкції пристрою засобів оптичної проекції світлового випромінювання на дифузно просвітніх і/чи дифузно відбиваючих зонах В основу винаходу поставлена задача створення такого пристрою для декоративного освітлення, у якому удосконалення досягається шляхом введення в пристрій оптичного перетворювача світлових випромінювань, оптично погодженого зі світлодюдами, засобу зворотно-поступальних переміщень СВІТЛОДІОДІВ, засобу проекції зображень на дифузне просвітніх і/чи дифузно відбиваючих зонах, виконаних на поверхні Ці удосконалення дозволяють забезпечити в пристрої для декоративного освітлення досягнення технічного результату, який полягає в створення пристрою з новими споживчими властивостями, з високими показниками надійності роботи, з низьким споживанням електричної енергії, що у сукупності забезпечує розширення галузей використання пристроїв Пристрій, для декоративного освітлення який заявляється як винахід, містить, принаймні, два світло провідних елементи з полірованими поверхнями встановлених із проміжком між собою, базовий набір СВІТЛОДІОДІВ, оптично зв'язаних, принаймні, з однієї з вузьких поверхонь, принаймні, одного світло провідного елемента У пристрої міститься також електронний блок програмного управління, з яким світлодюди електричне зв'язані, і корпус Від пристрою - прототипу винахід, який заявляється, відрізняється тим, що в пристрій додатково введений оптичний перетворювач світлових випромінювань, який оптично погоджений з додатковим набором СВІТЛОДІОДІВ, з одного боку, і дифузно пресвітлою зоною, виконаної на поверхні ближнього до оптичного перетворювача світлопровідного елемента, з іншого боку Світлодюди додаткового набору 61762 встановлені на рухливій платі у вигляді компактної, ознаки пристрою, який заявляється, є істотними, упорядкованої структури і також електричне зв'язані між ними і технічними результатами, що досягаютьз електронним блоком програмного управління ся, існують причинно-наслідкові зв'язки, які характеВ основу пристрою декоративного освітлення, ризують пристрій як винахід Усі зазначені ознаки який заявляється, поставлена задача розробки талогічно зв'язані між собою і не дозволяють, без кого пристрою, при використанні якого досягається утрати кінцевого результату, зробити вичленовутехнічний результат, що полягає в розробці нових вання кожного з них з цієї сукупності Таким чином, конструктивних рішень декоративноВІДМІТНІ ознаки є необхідними і достатніми для досягнення технічного результату освітлювальних пристроїв з різноманітними кольоровими динамічними ефектами, які мають нові споНаступні ознаки пристрою, який заявляється, є живчі властивості, з низьким рівнем енергетичних додатковими і конкретизують нові конструкції привитрат і високою надійністю їх роботи, а також розстрою і можливі галузі його застосування ширення областей користування пристроїв В окремих випадках виконання пристрою, який заявляється, характеризується наступними ВІДМІТМіж сукупністю істотних ознак по пункту 1 форНИМИ ВІД прототипу ознаками По п 2 формули вимули винаходу і технічним результатом, що досяганаходу пристрій, який заявляється, відрізняється ється, є причиню-наслідковий зв'язок, який визнатим, що оптичний перетворювач світлових випромічає рівень винаходу нювань, виконаний у вигляді дзеркально відбиваюСукупність ознак введення в пристрій, який зачої поверхні, на якій випадково розміщена множина являється, оптичного перетворювача світлового локальних зон порушення дзеркальності відбивань випромінювання, оптично погодженого із дифузно світлових випромінювань від додаткового набору просвітною зоною на поверхні ближнього до оптичСВІТЛОДІОДІВ, установлених на платі щодо зазначеного перетворювача світлопровідного елемента, ної поверхні під кутом Плата з додатковими світлозабезпечують пристрою проективний принцип фордюдами плата встановлена між дзеркально відбимування проекцію кольородинамічних зображень ваючою поверхнею і дифузно-просвітною При цьому оптичний перетворювач може формуваповерхнею ближнього до неї світлопровідного елети зображення без використання лінзових елеменмента, який виконаний криволінійним, охоплюючи тів дзеркально відбиваючу поверхню оптичного переУніверсальною особливістю без лінзових оптитворювача, принаймні, із двох боків чних перетворювачів світлового випромінювання є наявність у них множини зон локальних оптичних порушень, які взаємодіють зі світловим випромінюванням, спотворюючи їхні хвильові фронти Наприклад, множина локальних порушень дзеркальних відбивань променів порушують їх траєкторії на дифузно-просвітному чи дифузно-відбиваючому екрані будують незвичайно кольорову палітру динамічно мінливих абстрактних образів Таким чином, оптичне перетворення випромінювань від СВІТЛОДІОДІВ забезпечують пристрою рішення технічної задачі декоративності кольорового динамічного освітлення Без ЛІНЗОВІЙ проекції сприяє спрямованість і когерентність випромінювань СВІТЛОДІОДІВ Проекційні властивості СВІТЛОДІОДІВ найбільше виявляються для приладів з вузькою спрямованістю випромінювання (від 10° до 30°) Таким чином, ознаки оптичної взаємодії світлового випромінювання від додаткових СВІТЛОДІОДІВ З оптичним перетворювачем випромінювання, додатково введеним у пристрій є логічно зв'язані один з одним Однак динаміка зображень оптично перетворених світлових випромінювань, які проективне відображається на дифузно-просвітній зоні, може бути досягнута лише при ЗМІНІ МІСЦЯ положення випромінювачів СВІТЛОДІОДІВ у просторі 3 цього випливає необхідність присутності ознаки рухливості додаткових СВІТЛОДІОДІВ Рухливість, наприклад, може досягатися за рахунок переміщенняплати, на якій світлодюди встановлені, або шляхом програмного включення двовимірних упорядкованих структур СВІТЛОДІОДІВ у часі і просторі Завдяки цієї упорядкованості можна досягти різноманітних траєкторій руху світлових випромінювань від СВІТЛОДІОДІВ на площині щодо положення оптичного перетворювача в пристрої З вищерозглянутого випливає, що наведені Позитивною рисою оптичного перетворювача випромінювань із дзеркально відбиваючою поверхнею є його конструктивна і технологічна простота, а також дешевина Наприклад, цей оптичний перетворювач може бути зроблено з алюмінієвої зім'ятої фольги, на поверхні якої при цьому утворюється множина хаотично розподілених призм, конусів, пірамід, які відбивають світло в різні напрямки При цьому спрямованість відбивань і форми відображень на дифузно-просвітній поверхні залежать від локальної форми дзеркально відбиваючих мікроповерхонь і положення світло ДІОДІВ у просторі Поверхня оптичного дзеркально відбиваючого перетворювача випромінювання може бути як плоскою, так і криволінійною Ближній ДО дзеркально відбиваючої поверхні світлопровідний елемент, виконаний, наприклад, у виді циліндричної поверхні має дифузнопросвітну зону (дифузно-просвітний екран) і охоплює оптичний перетворювач, принаймні, із двох боків Після дзеркального відбивання всі спотворенні промені відображаються на дифузнопросвітному екрані і утворюють «кольоровий хаос» із непередбаченими траєкторіями переміщень променів у просторі Сукупність наведених ВІДМІТНИХ ознак, які характеризують оптичний перетворювач випромінювання із дзеркально відбиваючою поверхнею, забезпечує можливість проектування різноманітних пристроїв декоративного освітлення за рахунок великого інтервалу вибору режимів динаміки зміни випромінювання СВІТЛОДІОДІВ ПО спектрам Таким чином, зазначена сукупність ВІДМІТНИХ ознак має причинно-наслідковий зв'язок з досягненням пристроєм технічної задачі По п 3 формули винаходу пристрій, який заявляється, відрізняється тим, що два і більш світлопровідних елементи виконані у вигляді циліндрич 61762 них, конформних один одному поверхонь, які охоплюють обертовий навколо ВІСІ ОПТИЧНИЙ перетворювач випромінювання, який виконаний, принаймні, із двох дзеркально відбиваючих поверхонь Світлодюди додаткового набору розміщені на кільцеподібній поворотній платі Сукупність цих ВІДМІТНИХ ознак розширює можливості дзеркально відбиваючого оптичного перетворювача за рахунок включення додаткової площини дифузно просвітного екрана, який виконаний на всій циліндричній поверхні ближнього світлопровідного елемента Це реалізує розробку нових конструкцій пристроїв для декоративного освітлення, які є одночасно й елементами архітектури інтер'єрів, наприклад, пристрої у вигляді колон, що світяться в динамічному режимі По п 4 формули винаходу пристрій, який заявляється, відрізняється тим, що пристрій додатково постачений двома і більш конформними один одному світлопровідними елементами з нанесеними на їхніх широких поверхнях дифузно просвітними і/чи дифузно-відбиваючими знаками, а їх вузькі поверхні світлопровідних елементів оптично погоджені зі світло діодами, які встановлені усередині наскрізного отвору, виконаного в зазначених світлопровідних елементах перпендикулярно широким поверхням Оптичний перетворювач із ближнім до нього світлопровідним елементом установлені зверху наскрізного отвору Сукупність приведених ознак дає можливість розводити у просторі два типи кольорових динамічних зображень, перші з яких спроектовані на дифузно-просвітному екрані ближнього до оптичного перетворювача світлопровідного елемента, а другі це зображення які відбиваються від набору дифузно-просвітних і/чи диффузно-відбиваючих знаків, нанесених на широких поверхнях додаткових світлопровідних елементів Об'єднання двох типів кольородинамічних зображень забезпечує пристрою декоративність освітлення, якого не мають його аналоги і прототип Таким чином, зазначена сукупність ВІДМІТНИХ ознак забезпечує рішення поставленої технічної задачі По п 5 формули винаходу пристрій, який заявляється, відрізняється тим, що оптичний перетворювач випромінювань виконаний із множини скляних волоконних СВІТЛОВОДІВ, розміщених компактним, але неупорядкованим образом усередині жорсткого корпуса, встановленого в пристрої з можливістю переміщення, принаймні, по одній координаті 3 одного боку оптичного перетворювача компактна множина поперечних перетинів скляних волоконних СВІТЛОВОДІВ оптично зв'язана з упорядкованою структурою СВІТЛОДІОДІВ додаткового набору, а з протилежного боку компактна множина поперечних перетинів скляних волоконних СВІТЛОВОДІВ оптично погоджена з положенням додаткового проекційного об'єктива і дифузно-просвітною зоною ближнього до оптичного перетворювача світлопровідного елемента При цьому, з одного боку, компактна множина поперечних перетинів СВІТЛОВОДІВ оптично зв'язана з упорядкованою структурою СВІТЛОДІОДІВ додаткового набору, а з протилежного боку компактна множина сполучених поперечних перетинів СВІТЛОВОДІВ оптично погоджена із положенням додаткового проекційного об'єктива, який проектує 8 перетворене випромінювання на дифузнопросвітній зоні ближнього до оптичного перетворювачу світлопровідного елемента Сукупність цих ВІДМІТНИХ ознак дає можливість реалізувати можливість розробляти і виготовляти декоративні світильники принципово нового типу, кольородинамічний ефект яких реалізується за рахунок комбінаторно-топологічного перетворення двовимірної інформації [Принцип комбинаторнотопологических преобразований исходной информации невербального типа в цветодинамические изображения и феномен их влияния на психофизическое состояние человека Свідоцтво про реєстрацію авторських прав ПА № 1240 від 25 06 1998 Держагентство України по авторських і суміжних правах/В Н Бурцев, Вол Н Бурцев] Доведено психореабілітуючий вплив кольородинамічних зображень на людину [Корнелюк В А , Давыдов Д М "Использование цветодинамических приборов для комнат психологической разгрузки персонала" // Новые промышленные технологии Минатом Вып 4(279) 1997 С 82-90] Таким чином, зазначена сукупність ВІДМІННИХ ознак має причинно-наслідковий зв'язок з досягненням пристроєм технічної задачі забезпечення декоративності освітлення і розширення галузей використання пристроїв По п 6 формули винаходу пристрій, який заявляється, відрізняється тим, що оптичний перетворювач світлових випромінювань виконаний у вигляді монолітного блока з оптичного скла, усередину якого довільним образом введена множина локальних оптичних неоднорідностей, які переломлюють, розсіюють і дифузно відбивають СВІТЛОВІ промені від СВІТЛОДІОДІВ додаткового набору, монолітний блок поміщений усередину світлопровідного елемента, який охоплює його з усіх боків з проміжком між їх поверхнями Сукупність ВІДМІТНИХ ознак характеризує об'єднання в одному оптичному елементі двох функцій світлопровідного елемента й оптичного перетворювача світлових випромінювань Оптичне перетворення світлових променів (зміна траєкторій, переломлення, дифракція, розсіювання і відбивання) здійснюється в товщі скла, усередині якого довільним образом розташовані локальні оптичні неоднорідності Так, наприклад, зміна показника заломлення може відбуватися в скляних звилях, розсіювання світлових променів - на кристалах скла і мікрочастинках, нерозплавленої шихти, а при наявності в масі скла множини мікроміхурів з повітрям відбувається дифузне розсіювання чи відбивання світлових променів Зазначена сукупність перетворень хвильових фронтів випромінювання забезпечує пристрою одержання нових світлооптичних ефектів, формує кольородинамічні зображення і розширює області їхнього використання Наприклад, при виготовленні художніх виробів із кришталевого скла, самі вироби можуть бути використані в якості світлопровідного елемента Для цього досить, за допомогою особливих технологічних прийомів, ввести в скляну масу вищезгадані оптичні неоднорідності і нанести на скляний блок шар скла Наявність проміжку Д £ 3 4Я,к * П2 між двома шарами скла з меншим показником оптичного заломлення забезпечує світлову провідность і світлову ІЗОЛЯЦІЮ 61762 МІЖ НИМИ Таким чином, сукупність ВІДМІТНИХ ознак у пристрої, який заявляється, забезпечує розширення областей використання Сутність винаходу пояснюється графічними матеріалами, на яких зображено на фіг 1 - загальний вид пристрою для декоративного освітлення, на фіг 2 - варіант виконання пристрою, на фіг 3 - 4 - вид пристрою в розрізах, на фіг 5 - загальний вид пристрою, з оптичним перетворювачем з монолітного оптичного скла, на фіг 6 - розріз пристрою з монолітним оптичним перетворювачем, на фіг 7 - хід оптичних променів у скляному оптичному перетворювачі світлового випромінювання, на фіг 8 - загальний вид пристрою для декоративного освітлення з оптико-волоконним перетворювачем світлових випромінювань, на фіг 9 - принципова оптична схема пристрою з оптико-волоконним перетворювачем, на фіг 10 - вид розрізу А-А пристрою, на фіг 11 - загальний вид пристрою для декоративного освітлення, виконаний у виді циліндричної колони, на фіг 12 - поперечний розріз пристрою, на фіг 13 і 14 - загальний вид пристрою з додатковими світлопровідними елементами На графічних матеріалах проставлені наступні позначення 1 - корпус пристрою для декоративного освітлення, 2 - ЗОВНІШНІЙ світлопровідний елемент, 3 - внутрішній світлопровідний елемент, 4 - проміжок між світлопровідними елементами, 5 - базові світлодюди, 6 - оптичний перетворювач світлового випромінювання, 7 - додаткові світлодюди, 8 - електрична плата, 9 - "мікронерівності" на поверхні оптичного перетворювача, 10 - СВІТЛОВІ промені від СВІТЛОДІОДІВ, 11 - шліфована поверхня світлопровід ного елемента, 12 - повітряні міхури в блоці оптичного скла, 13 - оптичні звили в блоці оптичного скла, 14 - нерозплавлені мікрочастинки чи мікрокристали в блоці оптичного скла, 15 - шліфовані зони на поверхні блоку оптичного скла, 16 - корпус оптичного перетворювача зі світловодами, 17-скляні волоконні світловоди, 18 - проекційний об'єктив, 19 - вхідна поверхня оптичного перетворювача, 20 - вихідна поверхня оптичного перетворювача, 21 - кольородинамічні зображення, 22 - кріплення оптичного перетворювача, 23 - додаткові світлодюди, 24 - додаткова електрична плата, 25 - наскрізний отвір Пристрій для декоративного освітлення, представлений на фіг 1, містить корпус 1, на якому розміщені світлопровідні елементи 2 і 3, які виконані з 10 оптично прозорого матеріалу, наприклад, акрилового скла Між широкими поверхнями світлопровідних елементів 2, 3 передбачений проміжок 4, який заповнений будь-яким оптично прозорим матеріалом з показником заломлення меншим ВІДПОВІДНОГО показника акрилового скла Для зручності вважаємо, що проміжок 4 заповнений повітрям Світлопровідні елементи 2 і 3 можуть бути і не конформними один одному, як це показано на фіг 2 Широкі поверхні світлопровідного елемента 2 виконані полірованими Завдяки градієнту показників заломлення на границі розділу оптичних середовищ 2 і 4, світлове випромінювання від СВІТЛОДІОДІВ 5 не залишає світлопровідний елемент 2 На ЗОВНІШНІЙ чи внутрішній широкій поверхні елемента 2 нанесені різноманітні дифузно-відбиваючи знаки, символи У цих зонах відбувається порушення дзеркальності відбивань світлових променів і в цих зонах світлове випромінювання буде дифузно розсіюватися в усі боки Для забезпечення ефективного підсвічування світлопровідного елемента 2 вузька його поверхня, яка знаходиться в оптичному контакті зі світлодюдами 5, виконана полірованою У пристрій (фіг 1 і 2) додатково введений оптичний перетворювач 6 світлових випромінювань, який висвітлюється додатковими світлодюдами 7, які установлені на рухливій платі 8 Оптичний перетворювач 6 випромінювання може бути виконаним у вигляді елемента із дзеркально відбиваючою поверхнею із зім'ятої алюмінієвої фольги На поверхні такого перетворювача 6 розміщається множина мікронерівностей 9, які випадково розподіляються на цій поверхні, як показано на фіг 3 і 4 На поверхню перетворювача 6 і на мікронерівності 9 від СВІТЛОДІОДІВ 7 попадають промені 10 Внутрішня поверхня 11 світлопровідного елемента 3 виконана дифузно-просвітною, наприклад, шліфованою і цю поверхню будемо вважати далі дифузно-просвітним екраном СВІТЛОВІ промені 11 при їх відбиванні від мікронерівностей 9, спотворюють свої хвильові фронти і вони, накладаючи, один на одного, формують на дифузно-просвітному екрані 11 різноманітні кольорові зображення Коли електрична плата 8 зі світлодюдами 7 переміщається у просторі, то СВІТЛОВІ промені 10 теж починають переміщатися щодо мікронерівностей 9 і множина дзеркально відбитих від рельєфу перетворювача 6 променів 11 відображаються на дифузно-просвітному екрані 11 у виді кольорових зображень, що динамічно змінюються у часі В описаній конструкції пристрою використовуються світлодюди 7, які мають вузьку направленість випромінювання із кутом діаграми спрямованості до 15° Варто також мати на увазі те, що мікронерівності 9 дзеркально відбиваючої поверхні оптичного перетворювача 6 формують просторові фігури не тільки від плоских відбиваючих мікроповерхонь, що мають мікропризми і мікропіраміди 9, але і від мікронерівностей 9 із криволінійними дзеркально відбиваючими поверхнями з позитивними і негативними значеннями кривизни Криволінійні дзеркально відбиваючи поверхні проектують зображення СВІТЛОДІОДІВ 7 на поверхні 11 як криволінійні дзеркала Світлодюди 5 включаються по програмі електронного блокауправління і висвітлюють дифузновідбиваючи знаки, що нанесені на поверхні світло 11 провідного елемента 2, створюючи тим самим додатковий кольородинамічний ефект Оптичний перетворювач 6, показаний на фіг 3 має криволінійну поверхню, наприклад, циліндричну з радіусом кривизни Ri 1 0 У конструкції пристрою (фіг 4) цей перетворювач 6 одночасно є світлопровідним елементом 3, оптично зв'язаний зі світло діодами 7 Світлопровідний елемент 2 також виконаний з оптичного скла з показником заломлення п = ги > 1 0 і охоплює оптичний перетворювач 6(3) з усіх боків Цей елемент оптично погоджений своєю вузькою поверхнею з базовими світлодюдами 5 Оптичними елементами, які взаємодіють зі світловим випромінюванням від світлодюдів 7 у товщі монолітного перетворювача 6(3) є множина мікроміхурів 12 з повітрям, оптичні звили 13 ("оптична хвилястість" скла), які мають різні значення показників заломлення в середині звиля, нерозплавлені мікрочастинки чи кристали 14 скла На поверхнях елементів 2 і 6(3) можуть бути нанесені шліфовані зони 11 і 15 ВІДПОВІДНО, щоб доповнити декоративність освітлення за рахунок дифузного розсіювання світлових випромінювань Між елементами 2 і 3 (фіг 6) передбачений тонкий шар (проміжок 4) оптичного скла, у якому показник заломлення П2 < ги Товщина Ді проміжку 4 має мінімальне значення Д £ 3 4Я,к * П2, розраховане для довжини хвилі Я,к червоного світла, що виключає появу усередині шару 4 скла хвилєпровідних ефектів [Н Капани Волоконная оптика Принципи и применение Мир, М , 1969, с 23-34] Взаємодія світлових променів з мікродефектами скла показано на фіг 7 Світловий промінь 10, який попадає на міхур 12 з повітрям має два типи відбиття, перший з яких - це дзеркальне відбивання променя 10-1 на криволінійній границі розділу оптичних середовищ "скло - повітря" (аналог дзеркала, що має негативну оптичну силу і розсіює промені), друге - це заломлення променя 10-2 на границі розділу середовищ "повітря-скло" (аналог дзеркала, яке фокусує промені) При влученні світлового променя на звиль 13 в склі відбувається його нелінійне заломлення і зміна напрямку (аналог лінзи з позитивною оптичною силою, встановленої під кутом до променя 10) При влученні променя 10 на нерозплавлені мікрочастинки 14 (чи кристали скла) відбувається його дифузійне відбивання 10-3 у простір При переміщенні плати 8 світло діоди 7 на ній змінюють своє положення у просторі щодо оптичних дефектів 1214 і перетворені ними СВІТЛОВІ промені здобувають складну динаміку переміщень, формуючи на дифузно-просвітному екрані 11 абстрактні кольородинаМІЧНІ зображення Пристрій, представлений на фіг 8-10, містить у своїй конструкції оптико-волоконний перетворювач світлового випромінювання у вигляді жорсткого циліндричного корпуса 16, усередині якого розміщена множина світлопровід них скляних волоконних СВІТЛОВОДІВ 17 Корпус 16 у пристрої може бути встановлений з можливістю переміщення, наприклад, обертання, навколо оптичної осі Кольородинамічні зображення проектуються об'єктивом 18 на 61762 12 дифузно-відбиваючу поверхню 11 3 боку додаткових СВІТЛОДІОДІВ 7 (фіг 9) поперечні перетини СВІТ ЛОВОДІВ 17 утворять вхідну площину 19, а з протилежного боку - вихідну площину 20, яка оптично погоджена з проекційним об'єктивом 18 Між світлодюдами 7 і площиною 18 існує проміжок d, що розраховується по формулі d = 0 5 ( D - D c ) y ( A ) " 2 - 1 , де D, Dc і А- максимальний розмір випромінювачів СВІТЛОДІОДІВ, діаметр СВІТЛОВОДІВ І їхня апертура ВІДПОВІДНО [Н Каппани Волоконная оптика, М ."Мир", 1969, стр 358-359] Цієї відстані цілком достатньо для перенесення випромінювання від СВІТЛОДІОДІВ 7 на вхідну площину 19 оптиковолоконного перетворювача 16-17 Перетворення світлового випромінювання за допомогою даного перетворювача забезпечується за рахунок порушення регулярності СВІТЛОВОДІВ 17 в корпусі 16 Перетворене світлове випромінювання формується на ВИХІДНІЙ площині 20 і за допомогою об'єктива 18 проектується на дифузно-просвітний екран 11 у вигляді рухливих і абстрактних кольородинамічних зображень 21 (фіг 9) Світлопровідний елемент 2, на якому нанесені дифузно-просвітні і/чи дифузновідбиваючи знаки, оптично зв'язаний з першою групою СВІТЛОДІОДІВ 5 Як показано на фіг 10 світлодюди 7 утворюють упорядковану матрицю, габарити якої перевершують габарити (площу) вхідної площини 19 Взаємні переміщення матриці СВІТЛОДІОДІВ 7 і корпусу 16 із світловодами 17 визначають складну динаміку відображення і перетворення випромінювання у кольородинамічні зображення 21 Як показали дослідження, в оптико-волоконному перетворювачі випромінювань реалізуються два механізми їх перетворень - комбінаторний, коли множина перетинів СВІТЛОВОДІВ переплутується чи комбінаторне переставляються [Бурцев Вал П , Бурцев Вл Н , Ерохин А Л Способ моделирования стохастических процесов//Проблеми біоніки - 1 9 9 9 - В ы п 5 1 , с 151 -157] і топологічний, коли множина перетинів своїм об'єднанням утворюють, принаймні, дві топологічно подібні фігури [Бурцев Вал Н , Бурцев Вл Н , Ерохин А Л Исследования стохастических процесов комбинаторно-топологического преобразования информации Сообщение 1 // Радиоэлектроника и информатика - 2001 - № 4(13), с 44-48] Пристрій для декоративного освітлення, представлений на фіг 1 1 , виконаний у вигляді циліндричної колони, яка складається з зовнішнього і внутрішнього світлопровідного елемента 2 і 3 Вздовж геометричній ВІСІ колони встановлений елемент 22 кріплення перетворювачів світлового випромінювання, які з одного боку оптично погоджені зі світлодюдами 7 на рухливій платі 8, а з протилежного боку - зі світлодюдами 23 на рухливій платі 24 Плати 8 і 24 встановлені з можливістю, наприклад, незалежного один від одного обертання навколо ВІСІ Елемент 22 кріплення може бути виконаний у вигляді багатогранної призми Тоді набір перетворювачів 6 випромінювання з дзеркально відбиваючими плоскими чи криволінійними поверхнями закріплені на поверхнях елемента 22, утворюючи багатогранне дзеркало (фіг 12), яке також обертається навколо ВІСІ незалежно від напрямку і швидкості обертання плат 8 і 24 Елемент 22 кріплення може бути 14 13 61762 виконаний у вигляді обертового циліндра, на утворатури з новими споживчими властивостями Ці рюючій поверхні якого може бути встановлено дзевластивості ґрунтуються не тільки на декоративносркально відбиваючий перетворювач 6 випромінюті кольородинамічних образів, але і на їх психореавання циліндричної форми з безліччю мікро білітуючому ефекті, який було доказано практичною нерівностей 9 на поверхні психологією ['Организация и использование Медико-исследовательского комплекса по оценке и обеПристрій, представлений на фіг 13 і 14, відрізспечению работоспособности личного состава ГПС няється від вищеописаних тим, що усередині світ"Методологические рекомендации ВНИИПО МВД лопровідних елементів 2 виконано наскрізний отвір РФ Москва, 1992 141 с , Корнелюк В А, Давыдов 25, усередині якого розміщені світлодюди 5, оптичД М " Использование цветодинамических приборов но погоджені з полірованими вузькими поверхнями для комнат психологической разгрузки персонала"// світлопровідних елементів 2 і електронний блок Новые промышленные технологии Минатом Вып управління світлодюдами 5 і 7 Зверху отвору 25 4(279) 1997 С 82-90] розміщується корпус 1 з оптичним перетворювачем 6 випромінювань із дзеркально відбиваючою повеКрім області освітлювальної техніки пристрій рхнею, яку з двох боків охоплює світлопровідний для декоративного освітлення, який заявляються, елемент 2 При включенні світло ДІОДІВ 5 і 7 у приможе бути використаний як елемент дизайну інтер'строю декоративного освітлення реалізуються водєрів, коли пристрій є одночасно і архітектурним ночас два типи підсвічувань, перший з яких - це елементом Нові МОЖЛИВОСТІ пристроїв застосовані відбивання від дифузно-просвітних і/чи дифузнов рекламній практиці для візуального представленвідбиваючих знаків, нанесених на широких поверхня інформації Нові МОЖЛИВОСТІ конструкцій принях світлопровідних елементів 2, другий тип підсвістроїв засновані на ефективному використанні зачування - це проекція кольородинамічних зобраконів геометричної оптики, світлотехніки і нових жень на дифузно-просвітному екрані на шліфованій технологій поверхні 11 світлопровідного елемента З Випуск малих партій нових типів пристроїв для декоративного освітлення освоєно у м Харкові на Пристрій для декоративного освітлення є персприватному підприємстві "Кольородинаміка" пективною реалізацією нових технічних можливостей проектування нових типів освітлювальної апа 15 61762 16 17 61762 18 19 Комп'ютерна верстка М Клюкш 61762 20 Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
