Пристрій для демонстрації інформації

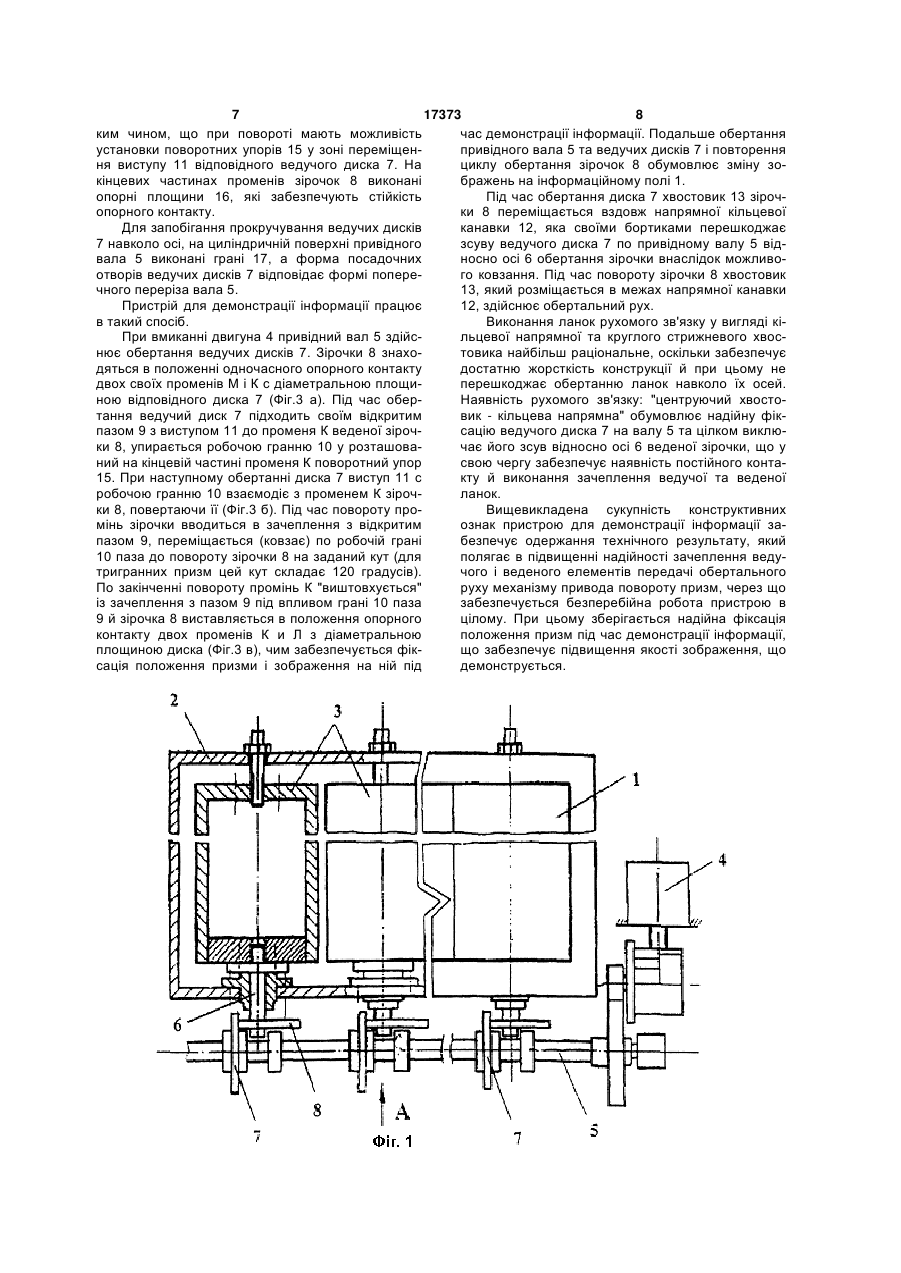

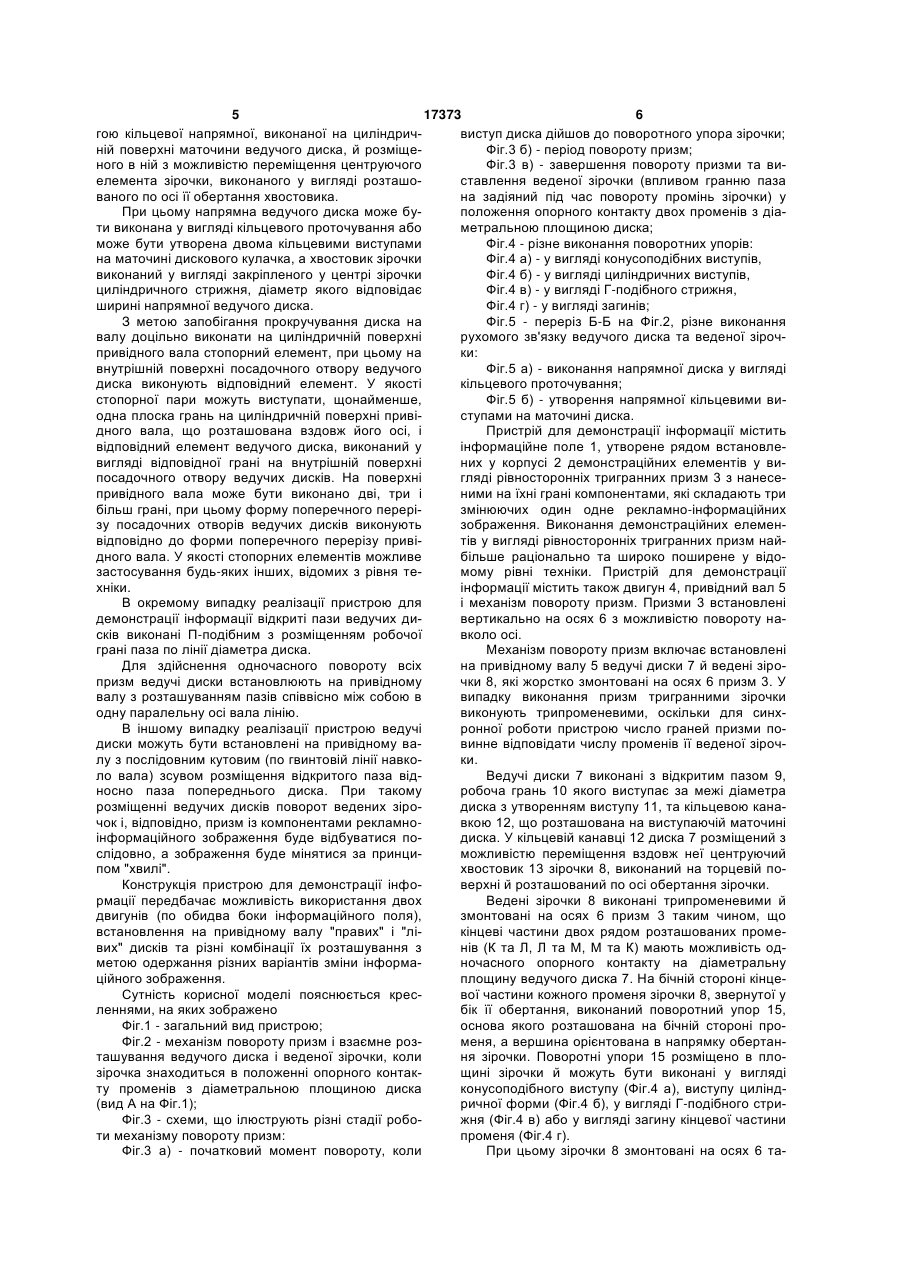

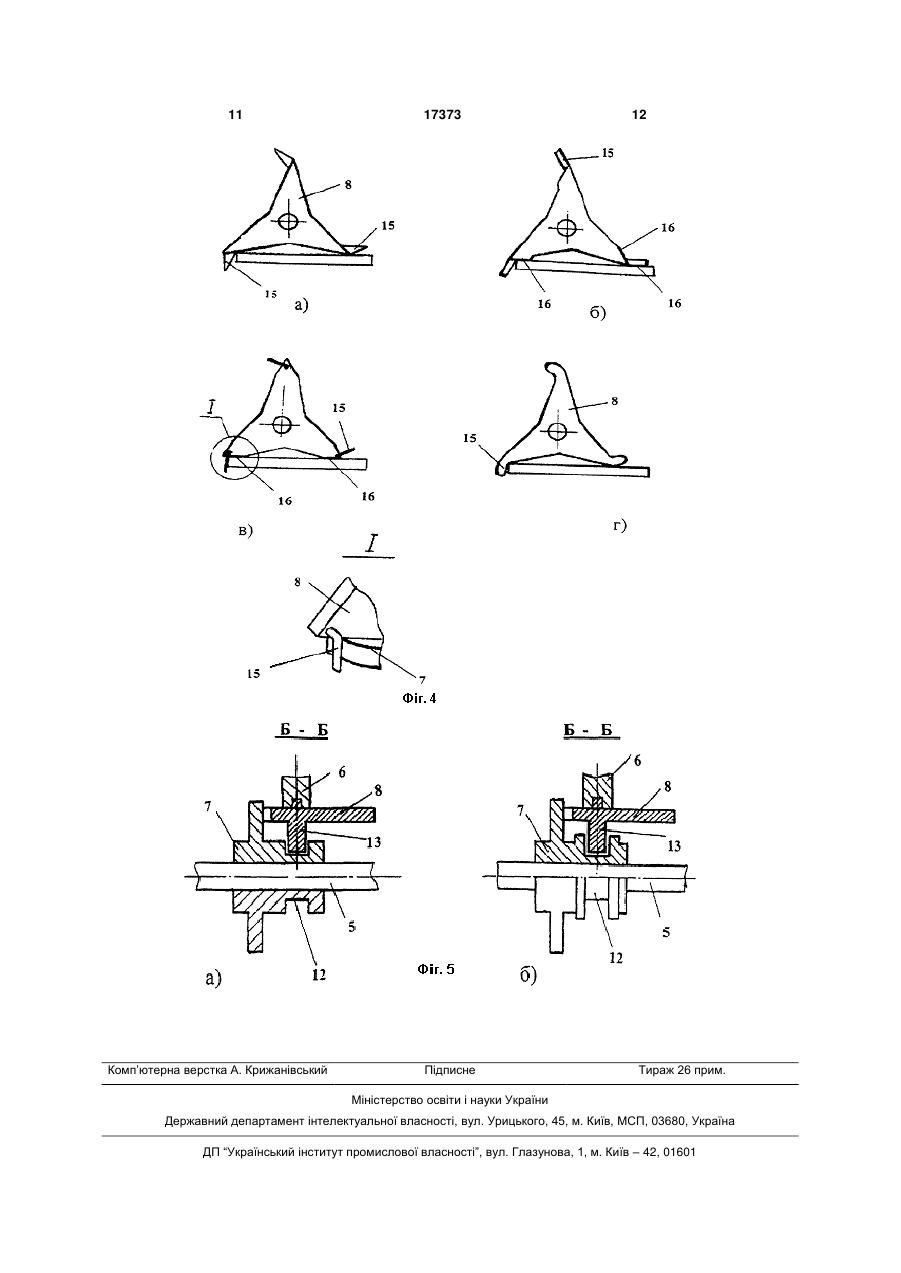

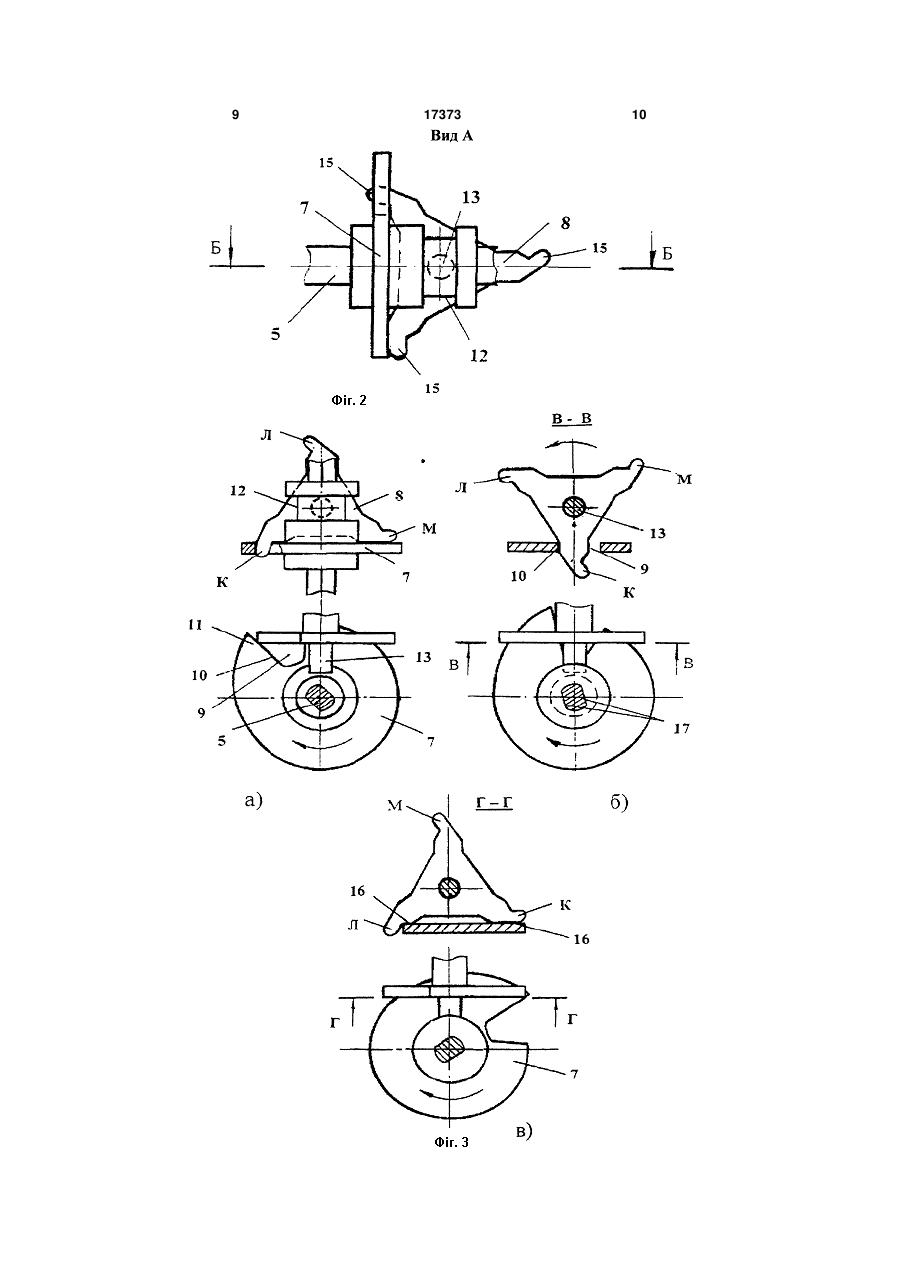

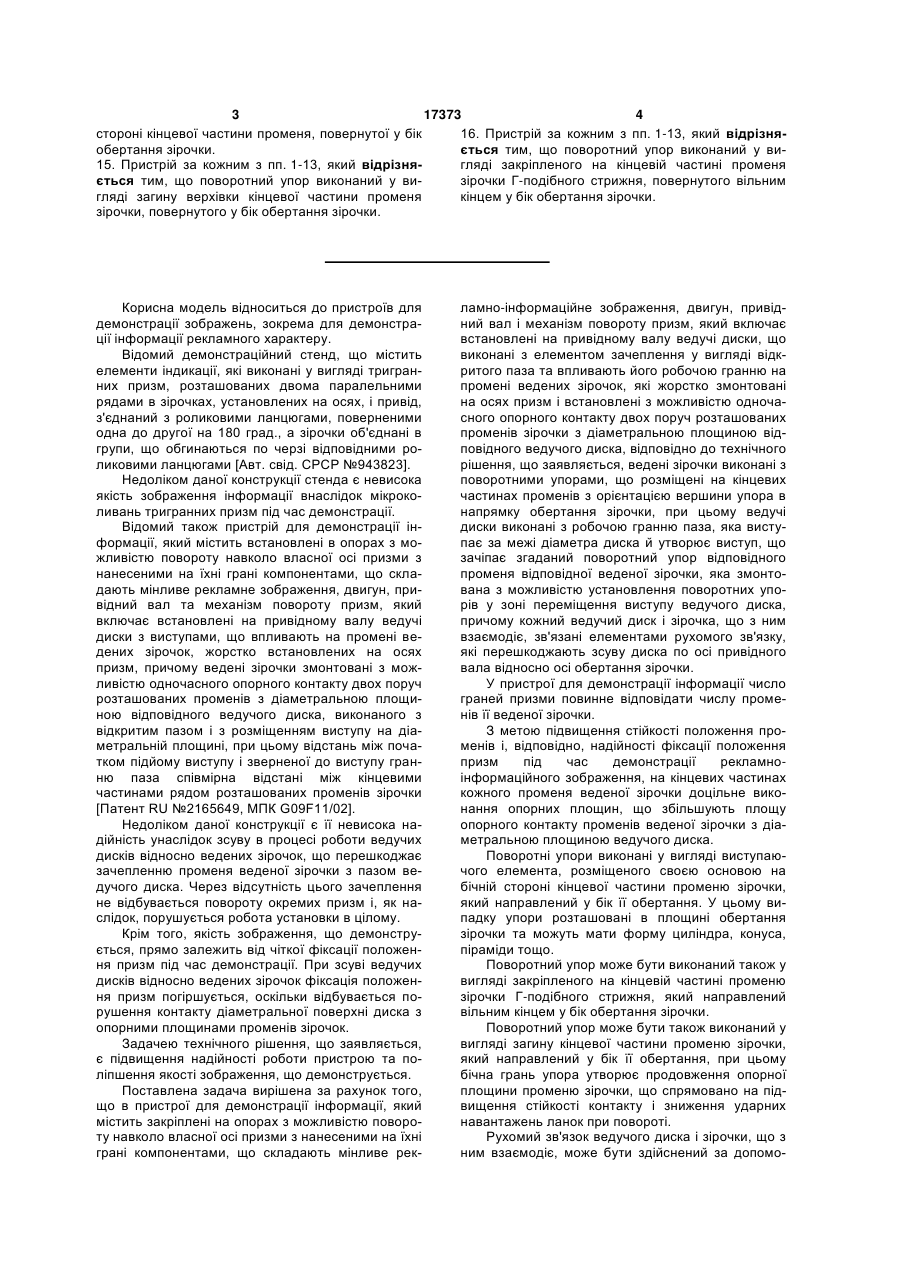

1. Пристрій для демонстрації інформації, який містить закріплені на опорах з можливістю повороту навколо власної осі призми з нанесеними на їхні грані компонентами, що складають мінливе рекламно-інформаційне зображення, двигун, привідний вал і механізм повороту призм, який включає встановлені на привідному валу ведучі диски, які виконані з елементом зачеплення у вигляді відкритого паза та діють його робочою гранню на промені ведених зірочок, які жорстко змонтовані на осях призм і встановлені з можливістю одночасного опорного контакту двох поруч розташованих променів зірочки з діаметральною площиною відповідного ведучого диска, який відрізняється тим, що ведені зірочки виконані з поворотними упорами, розміщеними на кінцевих частинах променів з орієнтацією вершини упора в напрямку обертання зірочки, при цьому ведучі диски виконані з робочою гранню паза, що виступає за межі діаметра диска й утворює виступ, який зачіпає згаданий поворотний упор відповідного променя відповідної веденої зірочки, змонтованої з можливістю установлення поворотних упорів у зоні переміщення виступу ведучого диска, причому кожний ведучий диск і зірочка, що з ним взаємодіє, зв'язані елементами рухомого зв'язку, які перешкоджають зсуву диска по осі привідного вала відносно осі обертання зірочки. 2. Пристрій для демонстрації інформації за п. 1, який відрізняється тим, що призми виконані тригранними. 3. Пристрій для демонстрації інформації за пп. 1, 2, який відрізняється тим, що число променів ведених зірочок дорівнює числу граней призм. 4. Пристрій для демонстрації інформації за кожним з пп. 1-3, який відрізняється тим, що привідний вал виконаний зі стопорним елементом на його циліндричній поверхні й відповідним елементом, виконаним на внутрішній поверхні посадочного отвору ведучого диска. 2 (19) 1 3 17373 4 16. Пристрій за кожним з пп. 1-13, який відрізнястороні кінцевої частини променя, повернутої у бік ється тим, що поворотний упор виконаний у виобертання зірочки. 15. Пристрій за кожним з пп. 1-13, який відрізнягляді закріпленого на кінцевій частині променя ється тим, що поворотний упор виконаний у визірочки Г-подібного стрижня, повернутого вільним гляді загину верхівки кінцевої частини променя кінцем у бік обертання зірочки. зірочки, повернутого у бік обертання зірочки. Корисна модель відноситься до пристроїв для демонстрації зображень, зокрема для демонстрації інформації рекламного характеру. Відомий демонстраційний стенд, що містить елементи індикації, які виконані у вигляді тригранних призм, розташованих двома паралельними рядами в зірочках, установлених на осях, і привід, з'єднаний з роликовими ланцюгами, поверненими одна до другої на 180 град., а зірочки об'єднані в групи, що обгинаються по черзі відповідними роликовими ланцюгами [Авт. свід. СРСР №943823]. Недоліком даної конструкції стенда є невисока якість зображення інформації внаслідок мікроколивань тригранних призм під час демонстрації. Відомий також пристрій для демонстрації інформації, який містить встановлені в опорах з можливістю повороту навколо власної осі призми з нанесеними на їхні грані компонентами, що складають мінливе рекламне зображення, двигун, привідний вал та механізм повороту призм, який включає встановлені на привідному валу ведучі диски з виступами, що впливають на промені ведених зірочок, жорстко встановлених на осях призм, причому ведені зірочки змонтовані з можливістю одночасного опорного контакту двох поруч розташованих променів з діаметральною площиною відповідного ведучого диска, виконаного з відкритим пазом і з розміщенням виступу на діаметральній площині, при цьому відстань між початком підйому виступу і зверненої до виступу гранню паза співмірна відстані між кінцевими частинами рядом розташованих променів зірочки [Патент RU №2165649, МПК G09F11/02]. Недоліком даної конструкції є її невисока надійність унаслідок зсуву в процесі роботи ведучих дисків відносно ведених зірочок, що перешкоджає зачепленню променя веденої зірочки з пазом ведучого диска. Через відсутність цього зачеплення не відбувається повороту окремих призм і, як наслідок, порушується робота установки в цілому. Крім того, якість зображення, що демонструється, прямо залежить від чіткої фіксації положення призм під час демонстрації. При зсуві ведучих дисків відносно ведених зірочок фіксація положення призм погіршується, оскільки відбувається порушення контакту діаметральної поверхні диска з опорними площинами променів зірочок. Задачею технічного рішення, що заявляється, є підвищення надійності роботи пристрою та поліпшення якості зображення, що демонструється. Поставлена задача вирішена за рахунок того, що в пристрої для демонстрації інформації, який містить закріплені на опорах з можливістю повороту навколо власної осі призми з нанесеними на їхні грані компонентами, що складають мінливе рек ламно-інформаційне зображення, двигун, привідний вал і механізм повороту призм, який включає встановлені на привідному валу ведучі диски, що виконані з елементом зачеплення у вигляді відкритого паза та впливають його робочою гранню на промені ведених зірочок, які жорстко змонтовані на осях призм і встановлені з можливістю одночасного опорного контакту двох поруч розташованих променів зірочки з діаметральною площиною відповідного ведучого диска, відповідно до технічного рішення, що заявляється, ведені зірочки виконані з поворотними упорами, що розміщені на кінцевих частинах променів з орієнтацією вершини упора в напрямку обертання зірочки, при цьому ведучі диски виконані з робочою гранню паза, яка виступає за межі діаметра диска й утворює виступ, що зачіпає згаданий поворотний упор відповідного променя відповідної веденої зірочки, яка змонтована з можливістю установлення поворотних упорів у зоні переміщення виступу ведучого диска, причому кожний ведучий диск і зірочка, що з ним взаємодіє, зв'язані елементами рухомого зв'язку, які перешкоджають зсуву диска по осі привідного вала відносно осі обертання зірочки. У пристрої для демонстрації інформації число граней призми повинне відповідати числу променів її веденої зірочки. З метою підвищення стійкості положення променів і, відповідно, надійності фіксації положення призм під час демонстрації рекламноінформаційного зображення, на кінцевих частинах кожного променя веденої зірочки доцільне виконання опорних площин, що збільшують площу опорного контакту променів веденої зірочки з діаметральною площиною ведучого диска. Поворотні упори виконані у вигляді виступаючого елемента, розміщеного своєю основою на бічній стороні кінцевої частини променю зірочки, який направлений у бік її обертання. У цьому випадку упори розташовані в площині обертання зірочки та можуть мати форму циліндра, конуса, піраміди тощо. Поворотний упор може бути виконаний також у вигляді закріпленого на кінцевій частині променю зірочки Г-подібного стрижня, який направлений вільним кінцем у бік обертання зірочки. Поворотний упор може бути також виконаний у вигляді загину кінцевої частини променю зірочки, який направлений у бік її обертання, при цьому бічна грань упора утворює продовження опорної площини променю зірочки, що спрямовано на підвищення стійкості контакту і зниження ударних навантажень ланок при повороті. Рухомий зв'язок ведучого диска і зірочки, що з ним взаємодіє, може бути здійснений за допомо 5 17373 6 гою кільцевої напрямної, виконаної на циліндричвиступ диска дійшов до поворотного упора зірочки; ній поверхні маточини ведучого диска, й розміщеФіг.3 б) - період повороту призм; ного в ній з можливістю переміщення центруючого Фіг.3 в) - завершення повороту призми та виелемента зірочки, виконаного у вигляді розташоставлення веденої зірочки (впливом гранню паза ваного по осі її обертання хвостовика. на задіяний під час повороту промінь зірочки) у При цьому напрямна ведучого диска може буположення опорного контакту двох променів з діати виконана у вигляді кільцевого проточування або метральною площиною диска; може бути утворена двома кільцевими виступами Фіг.4 - різне виконання поворотних упорів: на маточині дискового кулачка, а хвостовик зірочки Фіг.4 а) - у вигляді конусоподібних виступів, виконаний у вигляді закріпленого у центрі зірочки Фіг.4 б) - у вигляді циліндричних виступів, циліндричного стрижня, діаметр якого відповідає Фіг.4 в) - у вигляді Г-подібного стрижня, ширині напрямної ведучого диска. Фіг.4 г) - у вигляді загинів; З метою запобігання прокручування диска на Фіг.5 - переріз Б-Б на Фіг.2, різне виконання валу доцільно виконати на циліндричній поверхні рухомого зв'язку ведучого диска та веденої зірочпривідного вала стопорний елемент, при цьому на ки: внутрішній поверхні посадочного отвору ведучого Фіг.5 а) - виконання напрямної диска у вигляді диска виконують відповідний елемент. У якості кільцевого проточування; стопорної пари можуть виступати, щонайменше, Фіг.5 б) - утворення напрямної кільцевими виодна плоска грань на циліндричній поверхні привіступами на маточині диска. дного вала, що розташована вздовж його осі, і Пристрій для демонстрації інформації містить відповідний елемент ведучого диска, виконаний у інформаційне поле 1, утворене рядом встановлевигляді відповідної грані на внутрішній поверхні них у корпусі 2 демонстраційних елементів у випосадочного отвору ведучих дисків. На поверхні гляді рівносторонніх тригранних призм 3 з нанесепривідного вала може бути виконано дві, три і ними на їхні грані компонентами, які складають три більш грані, при цьому форму поперечного перерізмінюючих один одне рекламно-інформаційних зу посадочних отворів ведучих дисків виконують зображення. Виконання демонстраційних елеменвідповідно до форми поперечного перерізу привітів у вигляді рівносторонніх тригранних призм найдного вала. У якості стопорних елементів можливе більше раціонально та широко поширене у відозастосування будь-яких інших, відомих з рівня темому рівні техніки. Пристрій для демонстрації хніки. інформації містить також двигун 4, привідний вал 5 В окремому випадку реалізації пристрою для і механізм повороту призм. Призми 3 встановлені демонстрації інформації відкриті пази ведучих дивертикально на осях 6 з можливістю повороту насків виконані П-подібним з розміщенням робочої вколо осі. грані паза по лінії діаметра диска. Механізм повороту призм включає встановлені Для здійснення одночасного повороту всіх на привідному валу 5 ведучі диски 7 й ведені зіропризм ведучі диски встановлюють на привідному чки 8, які жорстко змонтовані на осях 6 призм 3. У валу з розташуванням пазів співвісно між собою в випадку виконання призм тригранними зірочки одну паралельну осі вала лінію. виконують трипроменевими, оскільки для синхВ іншому випадку реалізації пристрою ведучі ронної роботи пристрою число граней призми подиски можуть бути встановлені на привідному вавинне відповідати числу променів її веденої зірочлу з послідовним кутовим (по гвинтовій лінії навкоки. ло вала) зсувом розміщення відкритого паза відВедучі диски 7 виконані з відкритим пазом 9, носно паза попереднього диска. При такому робоча грань 10 якого виступає за межі діаметра розміщенні ведучих дисків поворот ведених зіродиска з утворенням виступу 11, та кільцевою каначок і, відповідно, призм із компонентами рекламновкою 12, що розташована на виступаючій маточині інформаційного зображення буде відбуватися подиска. У кільцевій канавці 12 диска 7 розміщений з слідовно, а зображення буде мінятися за принциможливістю переміщення вздовж неї центруючий пом "хвилі". хвостовик 13 зірочки 8, виконаний на торцевій поКонструкція пристрою для демонстрації інфоверхні й розташований по осі обертання зірочки. рмації передбачає можливість використання двох Ведені зірочки 8 виконані трипроменевими й двигунів (по обидва боки інформаційного поля), змонтовані на осях 6 призм 3 таким чином, що встановлення на привідному валу "правих" і "лікінцеві частини двох рядом розташованих промевих" дисків та різні комбінації їх розташування з нів (К та Л, Л та М, М та К) мають можливість одметою одержання різних варіантів зміни інформаночасного опорного контакту на діаметральну ційного зображення. площину ведучого диска 7. На бічній стороні кінцеСутність корисної моделі пояснюється кресвої частини кожного променя зірочки 8, звернутої у леннями, на яких зображено бік її обертання, виконаний поворотний упор 15, Фіг.1 - загальний вид пристрою; основа якого розташована на бічній стороні проФіг.2 - механізм повороту призм і взаємне розменя, а вершина орієнтована в напрямку обертанташування ведучого диска і веденої зірочки, коли ня зірочки. Поворотні упори 15 розміщено в плозірочка знаходиться в положенні опорного контакщині зірочки й можуть бути виконані у вигляді ту променів з діаметральною площиною диска конусоподібного виступу (Фіг.4 а), виступу цилінд(вид А на Фіг.1); ричної форми (Фіг.4 б), у вигляді Г-подібного стриФіг.3 - схеми, що ілюструють різні стадії робожня (Фіг.4 в) або у вигляді загину кінцевої частини ти механізму повороту призм: променя (Фіг.4 г). Фіг.3 а) - початковий момент повороту, коли При цьому зірочки 8 змонтовані на осях 6 та 7 17373 8 ким чином, що при повороті мають можливість час демонстрації інформації. Подальше обертання установки поворотних упорів 15 у зоні переміщенпривідного вала 5 та ведучих дисків 7 і повторення ня виступу 11 відповідного ведучого диска 7. На циклу обертання зірочок 8 обумовлює зміну зокінцевих частинах променів зірочок 8 виконані бражень на інформаційному полі 1. опорні площини 16, які забезпечують стійкість Під час обертання диска 7 хвостовик 13 зірочопорного контакту. ки 8 переміщається вздовж напрямної кільцевої Для запобігання прокручування ведучих дисків канавки 12, яка своїми бортиками перешкоджає 7 навколо осі, на циліндричній поверхні привідного зсуву ведучого диска 7 по привідному валу 5 відвала 5 виконані грані 17, а форма посадочних носно осі 6 обертання зірочки внаслідок можливоотворів ведучих дисків 7 відповідає формі поперего ковзання. Під час повороту зірочки 8 хвостовик чного переріза вала 5. 13, який розміщається в межах напрямної канавки Пристрій для демонстрації інформації працює 12, здійснює обертальний рух. в такий спосіб. Виконання ланок рухомого зв'язку у вигляді кіПри вмиканні двигуна 4 привідний вал 5 здійсльцевої напрямної та круглого стрижневого хвоснює обертання ведучих дисків 7. Зірочки 8 знахотовика найбільш раціональне, оскільки забезпечує дяться в положенні одночасного опорного контакту достатню жорсткість конструкції й при цьому не двох своїх променів М і К с діаметральною площиперешкоджає обертанню ланок навколо їх осей. ною відповідного диска 7 (Фіг.3 а). Під час оберНаявність рухомого зв'язку: "центруючий хвостотання ведучий диск 7 підходить своїм відкритим вик - кільцева напрямна" обумовлює надійну фікпазом 9 з виступом 11 до променя К веденої зірочсацію ведучого диска 7 на валу 5 та цілком виклюки 8, упирається робочою гранню 10 у розташовачає його зсув відносно осі 6 веденої зірочки, що у ний на кінцевій частині променя К поворотний упор свою чергу забезпечує наявність постійного конта15. При наступному обертанні диска 7 виступ 11 с кту й виконання зачеплення ведучої та веденої робочою гранню 10 взаємодіє з променем К зірочланок. ки 8, повертаючи її (Фіг.3 б). Під час повороту проВищевикладена сукупність конструктивних мінь зірочки вводиться в зачеплення з відкритим ознак пристрою для демонстрації інформації запазом 9, переміщається (ковзає) по робочій грані безпечує одержання технічного результату, який 10 паза до повороту зірочки 8 на заданий кут (для полягає в підвищенні надійності зачеплення ведутригранних призм цей кут складає 120 градусів). чого і веденого елементів передачі обертального По закінченні повороту промінь К "виштовхується" руху механізму привода повороту призм, через що із зачеплення з пазом 9 під впливом грані 10 паза забезпечується безперебійна робота пристрою в 9 й зірочка 8 виставляється в положення опорного цілому. При цьому зберігається надійна фіксація контакту двох променів К и Л з діаметральною положення призм під час демонстрації інформації, площиною диска (Фіг.3 в), чим забезпечується фікщо забезпечує підвищення якості зображення, що сація положення призми і зображення на ній під демонструється. 9 17373 10 11 Комп’ютерна верстка А. Крижанівський 17373 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
