Одинарний основов’язаний термоклейовий матеріал

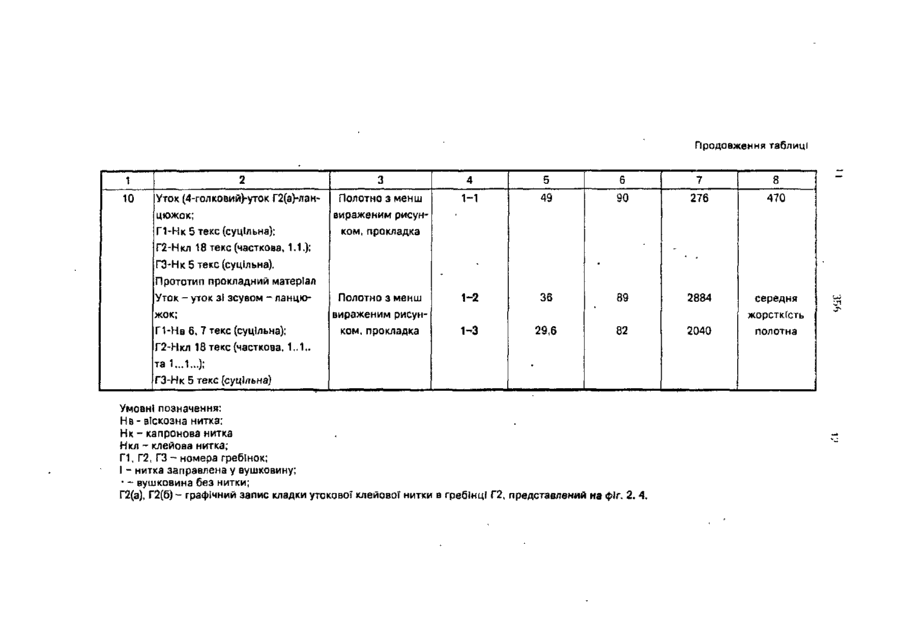

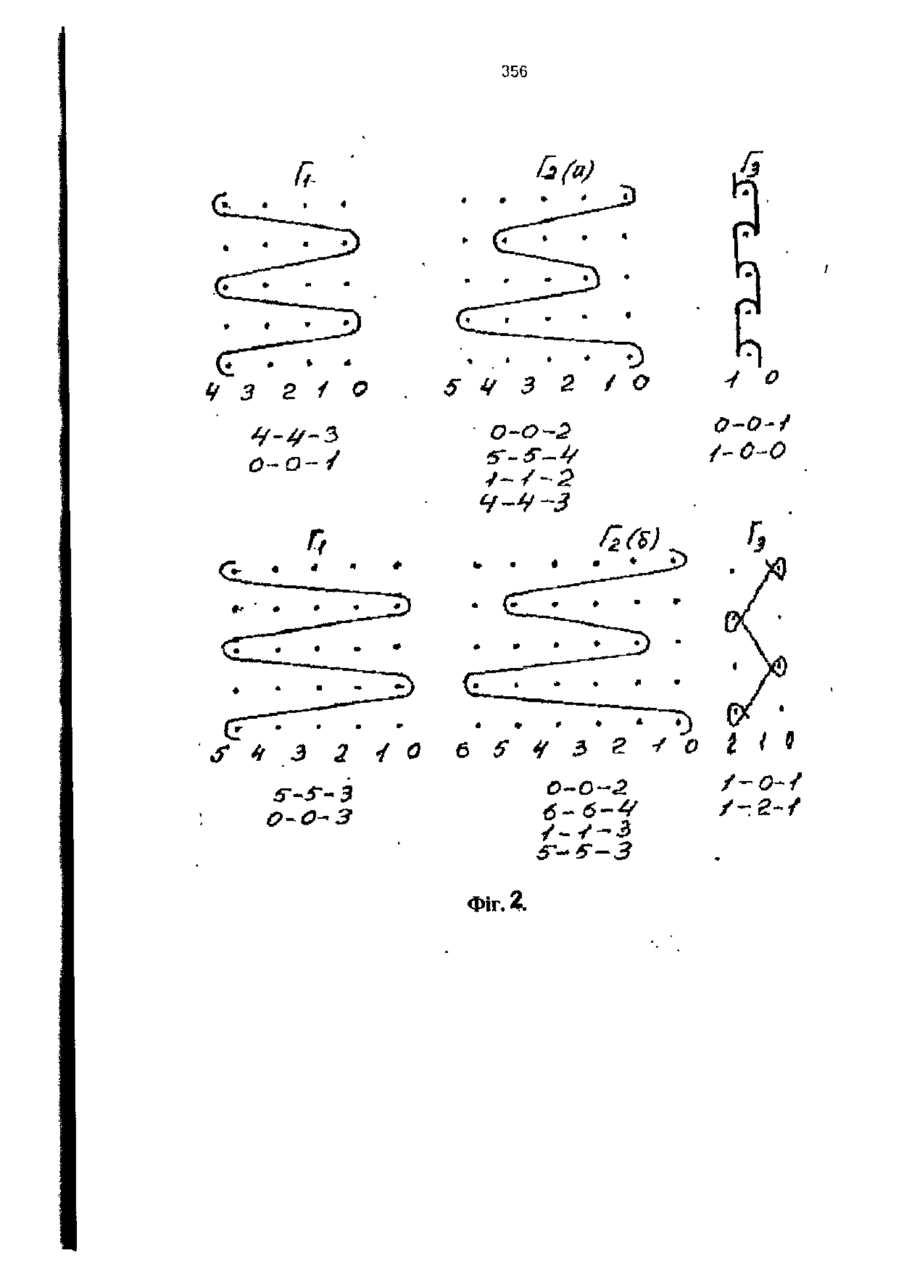

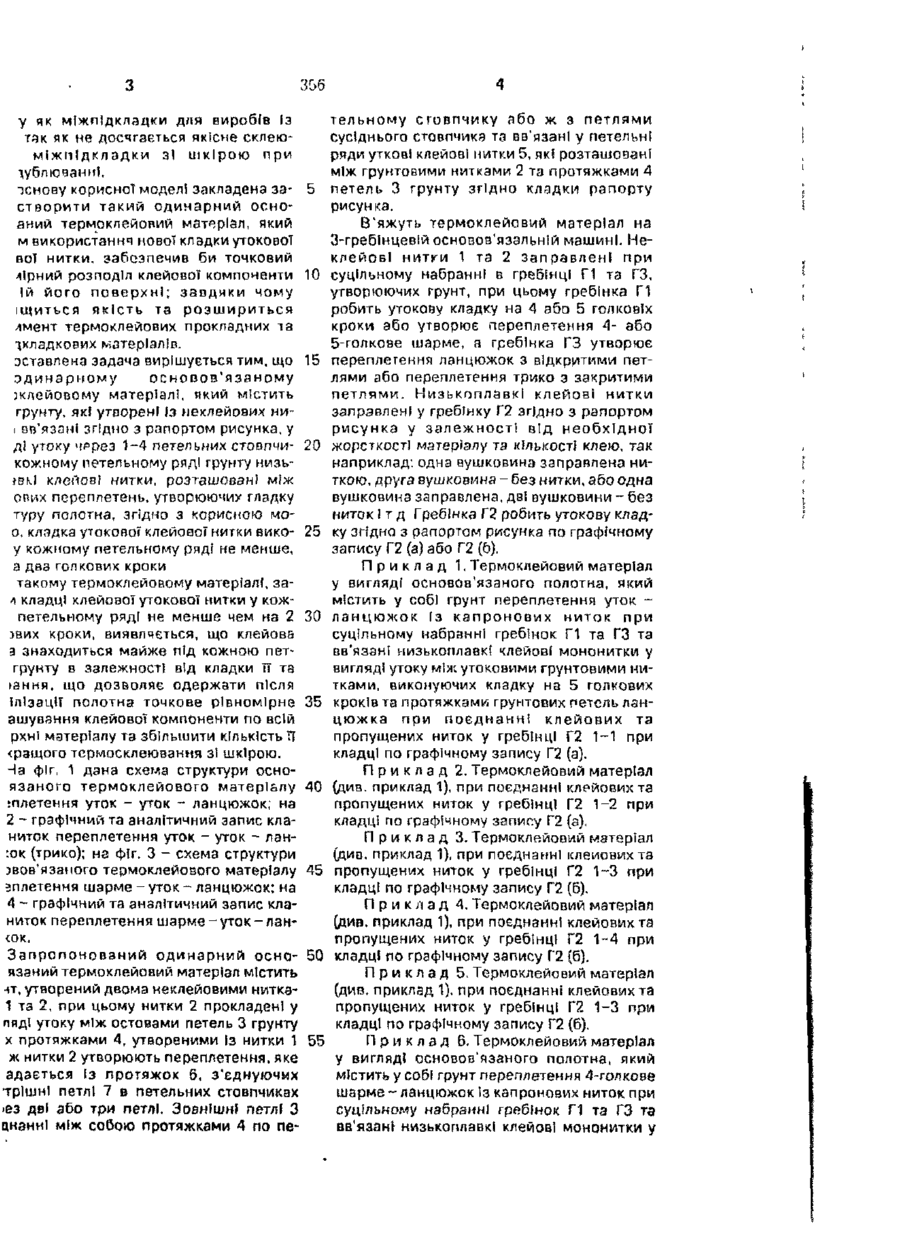

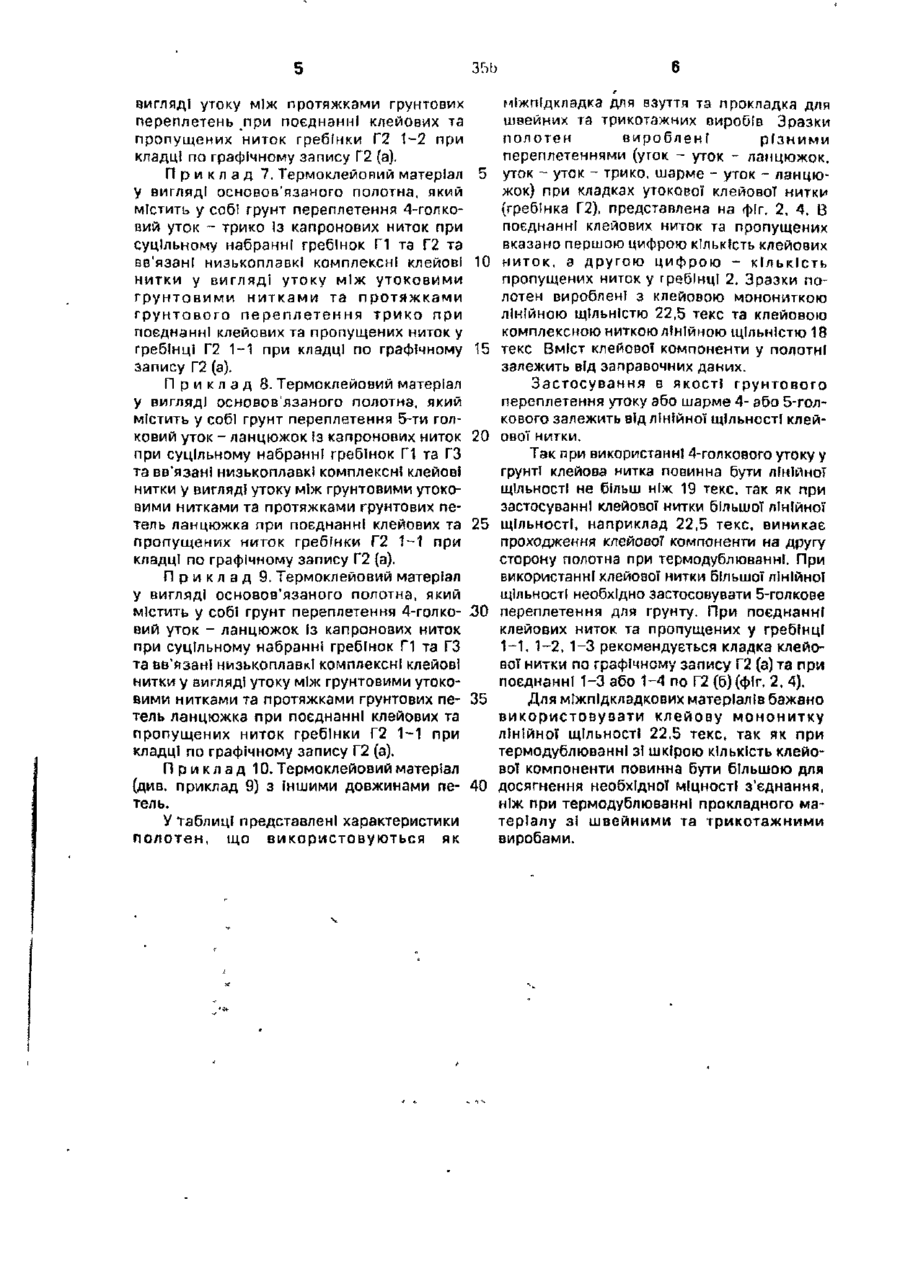

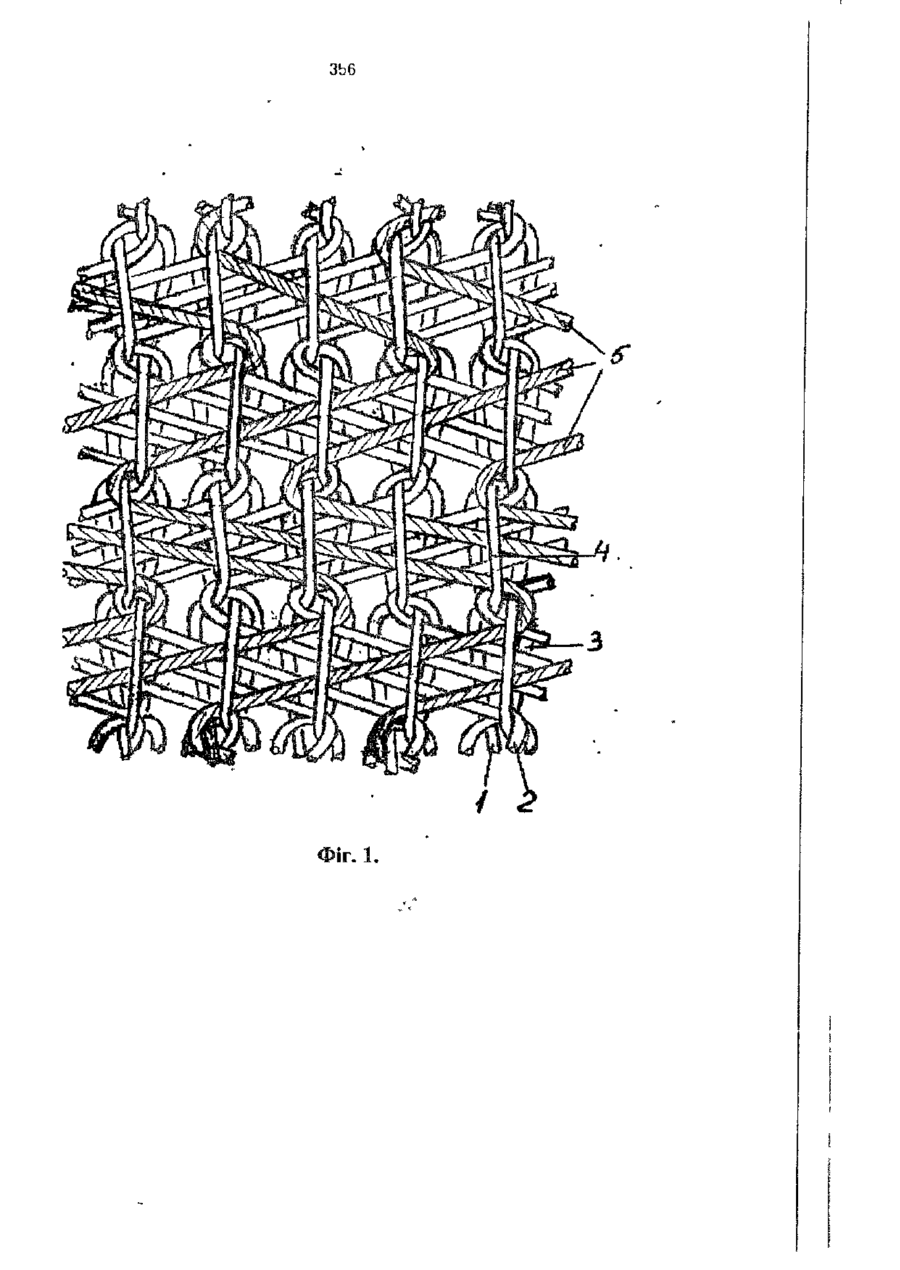

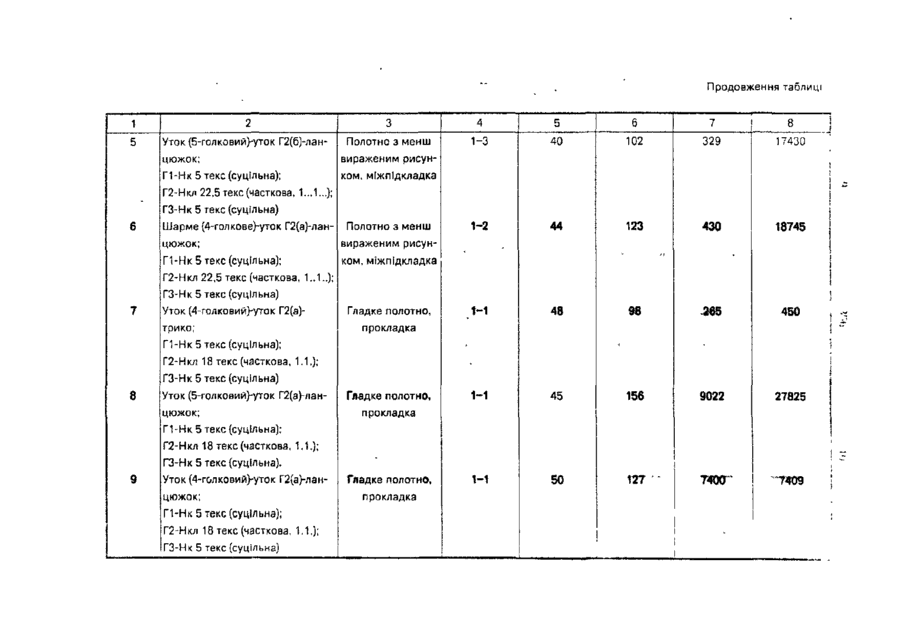

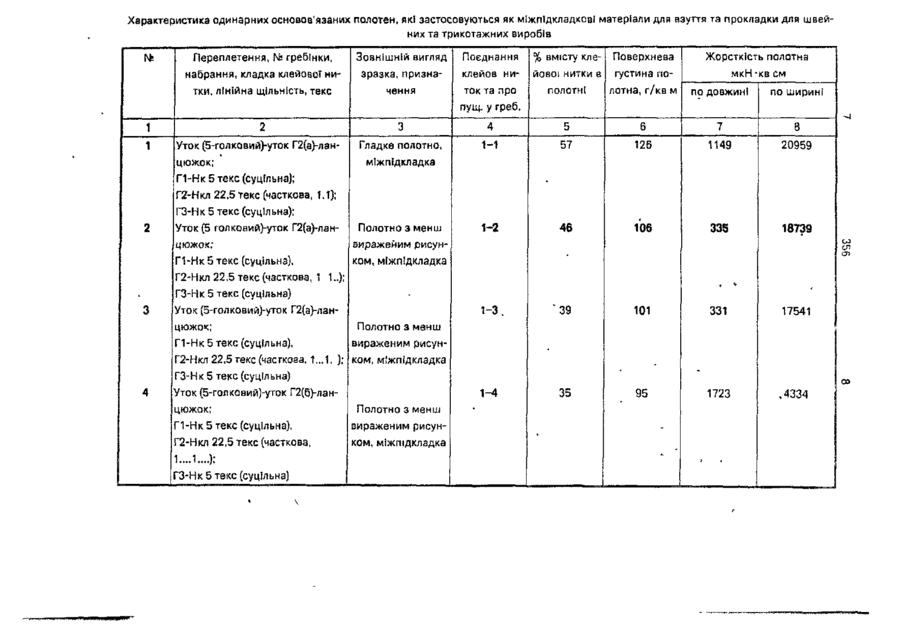

Одинарний основов'язаний термоклейовий матеріал, який містить петлі грунту, ут ворені Із нейлонових ниток та вв'язані згідно рапорту рисунка у вигляді уток через 1-4 петельних стовпчики і в кожному петельному ряді грунту низькоплавкї клейові нитки, розташовані між протяжками ґрунтових переплетень, утворюючих гладку структуру полотна, який в і д р і з н я є т ь с я тим, що кладка утокової клейової нитки виконана у кожному петельному ряді не менше, ніж на два голкових кроки. Корисна модель відноситься до виробництва трикотажу, що виготовляється на основов'язальних машинах, І може бути використаний як термоклеиовии міжпідкладковий матеріал з односторонньою клейовою здатністю для взуттєвих та шкіргалантерейних виробів, а також як прокладний матеріал для швейних та трикотажних виробів. Відомий також одинарний основов'язаний термоклеиовии матеріал [Патент України № 3785, кл. D 04 В 1/14, 1994], який містить в собі петлі грунту, утворені Із неклєйових ниток та вв'язані у вигляді утоку згідно з рапортом рисунка через 1-4 петельних стовпчики та в кожному петельному ряді грунту низькоплавкї клейові нитки, розміщені між протяжками ґрунтових переплетень, утворюючих гладку структуру Кладка утокової клейової нитки у відомому матеріалі проводиться згідно з рапортом рисунка на один та більше голкових кроків у вигляді геометричних фігур. Грунт виконаний переважно переплетенням сукно - ланцюжок, уток - ланцюжок. Відомий матеріал використовують переважно як прокладний матеріал для швейних та трикотажних виробів. Однак, наявність кладки утокової клейової нитки на 1 голковий крок при утворенні рапорту рисунка у вигляді геометричних фігур призводить до нерівномірного розміщення клейової компоненти по поверхні матеріалу, а, отже, обмежує використання цього ма Відома термоплавка основов'язана стрічка [Патент США № 4320634, кл. О 04 В 7/8, D 04 В 1/14, 1982], яка містить в собі петлі грунту Із неклєйових ниток та вв'язані в його петельні ряди утокові термоплавкі нитки між петлями та протяжками грунту з однієї або з двох країв стрічки та призначена дпя з'єднання деталей швейних та трикотажних виробів. Грунт стрічок виконаний філейним переплетенням, через що можливий вихід клейової компоненти на обидві сторони при термодубяюванні. Клейова утокова нитка прив'язана до грунту по краях утокової нитки переплетенням ланцюжок. 306 у як міжпідкладки для виробів Із тчк як не досягається якісне склею* міжпідкладки зі шкірою при дублюванні. існову корисно? моделі закладена за- 5 створити такий одинарний основний термоклейовий матеріал, який м використанні нової кладки утокової вої нитки, забезпечив би точковий дірний розподіл клейової компоненти 10 їй його поверхні; завдяки чому іщиться якість та розшириться лмент термоклейових прокладних та ткладкових матеріалів, оставлена задача вирішується тим, що 15 одинарному основов'язаному жлейовому матеріалі, який містить грунту, як! утворені Із неклейоаих ниі вв'язані згідно з рапортом рисунка, у ді утоку чррез 1-4 петельних стовпчи- 20 кожному петельному ряді грунту низьІВКІ клейові нитки, розташовані між опих переплетень, утворюючих гладку туру полотна, згідно з корисною моо,клздка утокової клейової нитки вико- 25 у кожному петельному ряді не менше, а два голкових кроки такому терм о клейовому матеріалі, зал кладці клейової утокової нитки у кожпетельному ряді не менше чем на 2 ЗО ЇВИХ кроки, виявляється, що клейова з знаходиться майже під кожною пет~ грунту в залежності від кладки її та »ання, що дозволяє одержати після Ілізації полотна точкове рівномірне 35 ашування клейовоТ компоненти по всій рхні матеріалу та збільшити КІЛЬКІСТЬ ЇЇ ез дві або три петлі. ЗОВНІШНІ петлі З цнанні між собою протяжками 4 по пе тельному стовпчику або ж з петлями сусіднього стовпчика та вв'язані у петельні ряди уткові клейові нитки 5, як! розташовані між ґрунтовими нитками 2 та протяжками 4 петель 3 грунту згідно кладки рапорту рисунка. В'яжуть термоклейовий матеріал на 3-гребінцевІй основов'язальній машині. Heклейові нитки 1 та 2 заправлені при суцільному набранні в гребінці П та ГЗ, утворюючих грунт, при цьому гребінка П робить утокову кладку на А або 5 голковіх кроки або утворює переплетення 4- або 5-голкове шарме, а гребінка ГЗ утворює переплетення ланцюжок з відкритими петлями або переплетення трико з закритими петлями. НизькоплавкІ клейові нитки заправлені у гребінку Г2 згідно з рапортом рисунка у залежності від необхідної жорсткості матеріалу та кількості клею, так наприклад: одна вушковина заправлена ниткою,друга вушковина - без нитки, або одна вушковина заправлена, дві вушковини - без ниток І т д Гребінка Г2 робить утокову кладку згідно з рапортом рисунка по графічному запису Г2 (а) або Г2 (б). П р и к л а д 1. Термоклейовий матеріал у вигляді основов'язаного полотна, який містить у собі грунт переплетення уток ланцюжок Із капронових ниток при суцільному набранні гребінок П та ГЗ та вв'язані низькоплавкї клейові мононитки у вигляді утоку між утоковими ґрунтовими нитками, виконуючих кладку на 5 голкових кроків та протяжками ґрунтових петель ланцюжка при поєднанні клейових та пропущених ниток у гребінці Г2 1-1 при кладці по графічному запису Г2 (а). П р и к л а д 2. Термоклейовий матеріал (див. приклад 1), при поєднанні клейових та пропущених ниток у гребінці Г2 1-2 при кладці по графічному запису Г2 (а). П р и к л а д 3. Термоклейовий матеріал (див. приклад 1), при поєднанні клейових та пропущених ниток у гребінці Г2 1-3 при кладці по графічному запису Г2 (б). П р и к л а д 4. Термоклейовий матеріал (див. приклад 1), при поєднанні клейових та пропущених ниток у гребінці Г2 1-4 при кладці по графічному запису Г2 (б). П р и к л а д 5. Термоклейовий матеріал (див. приклад 1). при поєднанні клейових та пропущених ниток у гребінці Г2 1-3 при кладці по графічному запису Г2 (б). П р и к л а д 6. Термоклейовий матеріал у вигляді основов'язаного полотна, який містить у собі грунт переплетення 4-голкове шарме - ланцюжок Із капронових ниток при суцільному набранні гребінок П та ГЗ та вв'язані низькоплавк! клейові мононитки у зьь вигляді утоку між протяжками ґрунтових переплетень при поєднанні клейових та пропущених ниток гребінки Г2 1-2 при кладці по графічному запису Г2 (а). П р и к л а д 7. Термоклейопий матеріал 5 у вигляді основов"язаного полотна, який містить у собі грунт переплетення 4-голковий уток - трико Із капронових ниток при суцільному набранні гребінок П та Ґ2 та вв'язані низькоплзвкі комплексні клейові 10 нитки у вигляді утоку між утоковими ґрунтовими нитками та протяжками грунтового переплетення трико при поєднанні клейових та пропущених ниток у гребінці Г2 1-1 при кладці по графічному 15 запису Г2 (а). П р и к л а д 8. Термоклейовий матеріал у вигляді основов'язаного полотна, який містить у собі грунт переплетення 5-ти голковий уток - ланцюжок Із капронових ниток 20 при суцільному набранні гребінок Г1 та ГЗ та вв'язані низькоплавк! комплексні клейові нитки у вигляді утоку між ґрунтовими утоковими нитками та протяжками ґрунтових петель ланцюжка при поєднанні клейових та 25 пропущених ниток гребінки Г2 1-1 при кладці по графічному запису Ґ2 (а). П р и к л а д 9. Термоклейовий матеріал у вигляді основов'язаного полотна, який містить у собі грунт переплетення 4-голко- 30 вий уток - ланцюжок Із капронових ниток при суцільному набранні гребінок Г1 та ГЗ та вв'язані низькоплавкі когчплексні клейові нитки у вигляді утоку між ґрунтовими утоковими нитками та протяжками ґрунтових пе- 35 тель ланцюжка при поєднанні клейових та пропущених ниток гребінки Г2 1-1 при кладці по графічному запису Г2 (а). П р и к л а д 10. Термоклейовий матеріал (див. приклад 9) з Іншими довжинами пе- 40 тель. У таблиці представлені характеристики полотен, що використовуються як міжпідкладка для взуття та прокладка для швейних та трикотажних виробів Зразки полотен вироблені різними переплетеннями (уток - уток - ланцюжок, уток - уток - трико, шарме - уток - ланцюжок) при кладках утокової клейової нитки (гребінка Г2), представлена на фіг. 2, 4. В поєднанні клейових ниток та пропущених вказано першою цифрою кількість клейових ниток, з другою цифрою - кількість пропущених ниток у гребінці 2. Зразки полотен вироблені з клейовою монониткою лінійною ЩІЛЬНІСТЮ 22,5 текс та клейовою комплексною ниткою ЛІНІЙНОЮ щільністю 18 текс Вміст клейової компоненти у полотні залежить від заправочних даних. Застосування в якості грунтового переплетення утоку або шарме 4- эбо 5-голкового залежить від лінійної щільності клейової нитки. Так при використанні 4-голкового утоку у грунті клейова нитка повинна бути лінійної ЩІЛЬНОСТІ не більш ніж 19 текс, так як при застосуванні клейової нитки більшої ЛІНІЙНОЇ щільності, наприклад 22,5 текс, виникає проходження клейової компоненти на другу сторону полотна при термодублюванні. При використанні клейової нитки більшої ЛІНІЙНОЇ ЩІЛЬНОСТІ необхідно застосовувати 5-голкове переплетення для грунту. При поєднанні клейових ниток та пропущених у гребінці 1-1, 1-2, 1-3 рекомендується кладка клейової нитки по графічному запису Г2 (з) та при поєднанні 1-3 або 1-4 по Г2 (б) (фіг. 2, 4). Для міжпідкладкових матеріалів бажано використовувати клейову мононитку ЛІНІЙНОЇ щільності 22,5 текс, так як при термодублюванні зі шкірою кількість клейової компоненти повинна бути більшою для досягнення необхідної МІЦНОСТІ з'єднання, ніж при термодублюванні прокладного матеріалу зі швейними та трикотажними виробами. Характеристика одинарних осноаов'язаних полотен, які застосовуються як міжпідкладкові матеріали для взуття та прокладки для швейних та трикотажних виробів Переплетення, № гребінки, набрання,кладка клейово? нитки, лінійна щільність, текс ЗОВНІШНІЙ ВИГЛЯД зразка, призначення Поєднання клейов ниток та про пущ. у греб. 1 2 3 4 5 1 Уток(5-голковий)-уток Г2(а)-ланцюжок; П-Нк 5 текс (суцільна); Г2-Нкл 22,5 текс (часткова, 1.1); ГЗ-Нк 5 текс (суцільна); Уток (5 голковий)-уток Г2{а)-ланцюжок; Ґ1-Нк 5 текс (суцільна), Г2-Нкл 22,5 текс (часткова, 1 1..); ГЗ-Нк 5 текс (суцільна) Уток (5-голковий)-уток Г2(а)-ланцюжок; П-Нк 5 текс (суцільна), Г2-Нкл 22,5 текс (часткова, 1...1. }; ГЗ-Нк 5 текс (суцільна) Уток (5-голковий)-уток Г2(о>ланцюжок; П-Нк 5 текс (суцільна), Г2-Нкл 22,5 текс (часткова, ....1....); ГЗ-Нк 5 текс (суцільна) Гладке полотно, міжпідкладка 1-1 Полотно з менш вираженим рисунком, міжпідкладка 1-2 2 з 4 % вмісту кле- Поверхнева йової НИТКИ 8 густина поПОЛОТНІ лотна, г/кв м Жорсткість полотна мкН- KB CM по довжині по ширині 6 7 8 57 126 1149 20959 46 106 335 18739 сл О) 1-3, *39 101 331 17541 95 1723 .4334 Полотно з менш вираженим рисунком, міжпідкладка 1-4 Полотно з менш вираженим рисунком, міжпідкладка 35 • *• • со Продовження таблиці 2 1 5 Уток(5-голковий)-уток Г2(б)-лан 3 4 5 6 7 8 Полотно з менш 1-3 40 102 329 17430 цюжок; вираженим рисун П-Нк 5 текс (суцільна); ком, міжпідкладка ' і і Г2-Нкл 22,5 текс (часткова, 1...1...); ГЗ-Нк 5 текс (суцільна) 6 і Ї Шарме (4-голкове}-уток Г2(а)-лан 1-2 Полотно з менш цюжок; 123 430 18745 вираженим рисун П-Нк 5 текс (суцільна); 44 ком, міжпідкладка | Г2-Нкл 22,5 текс (часткова, 1..1..); ГЗ-Нк 5 текс (суцільна) 7 Уток (4-голковий)-уток Г2(з)трико; J 1-1 Гладке полотно, 48 96 J№ 450 , прокладка П-Нк 5 текс (суцільна); £/3 # 2 3 2 О / У о-аS-S-2 •г * * з 2 / • * т • о 6- б Фіг.^. Упорядник Замовлення 4686 Техред М.Моргентал Коректор М. Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101 о
