Одинарний основов’язанний прокладний матеріал комбінованого переплетення

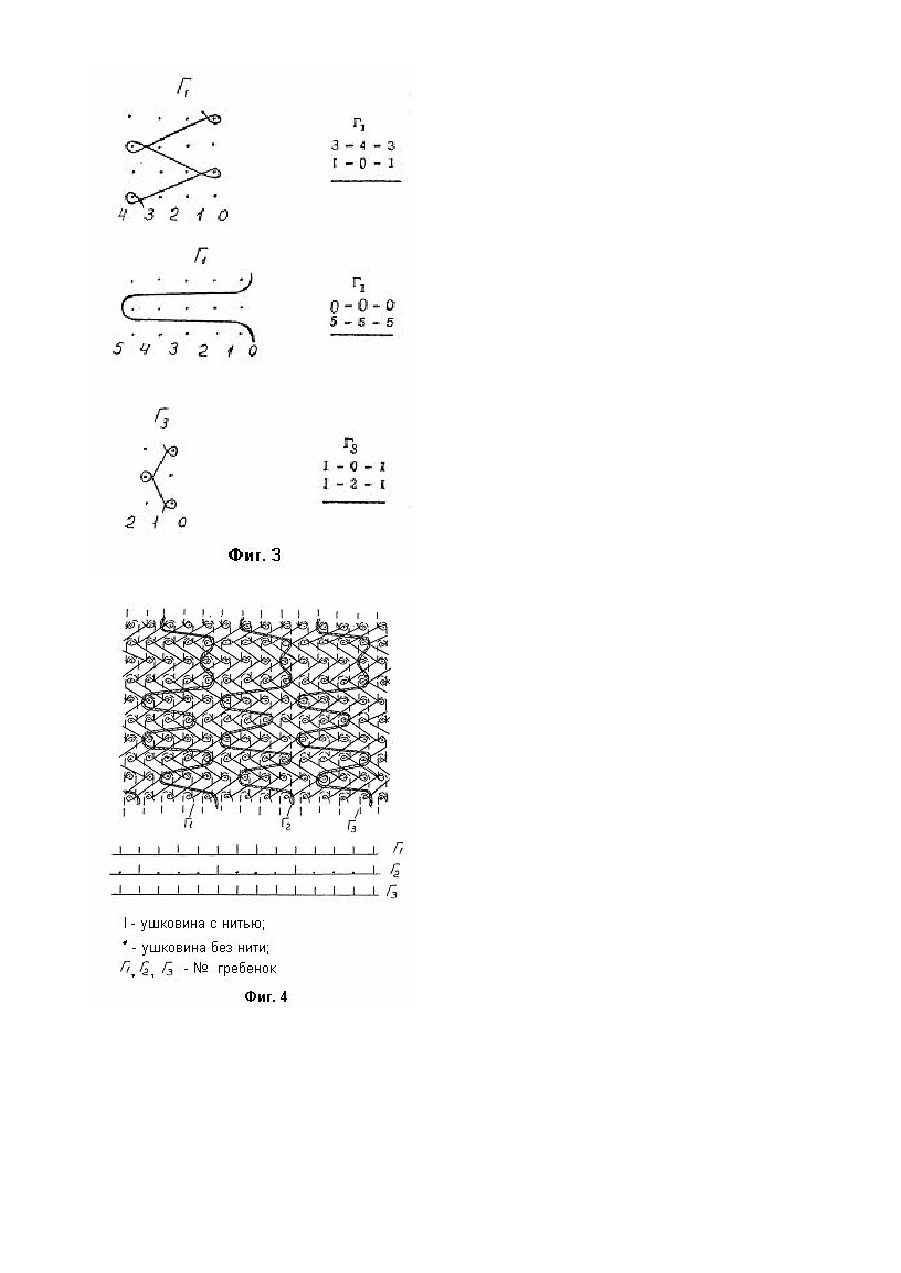

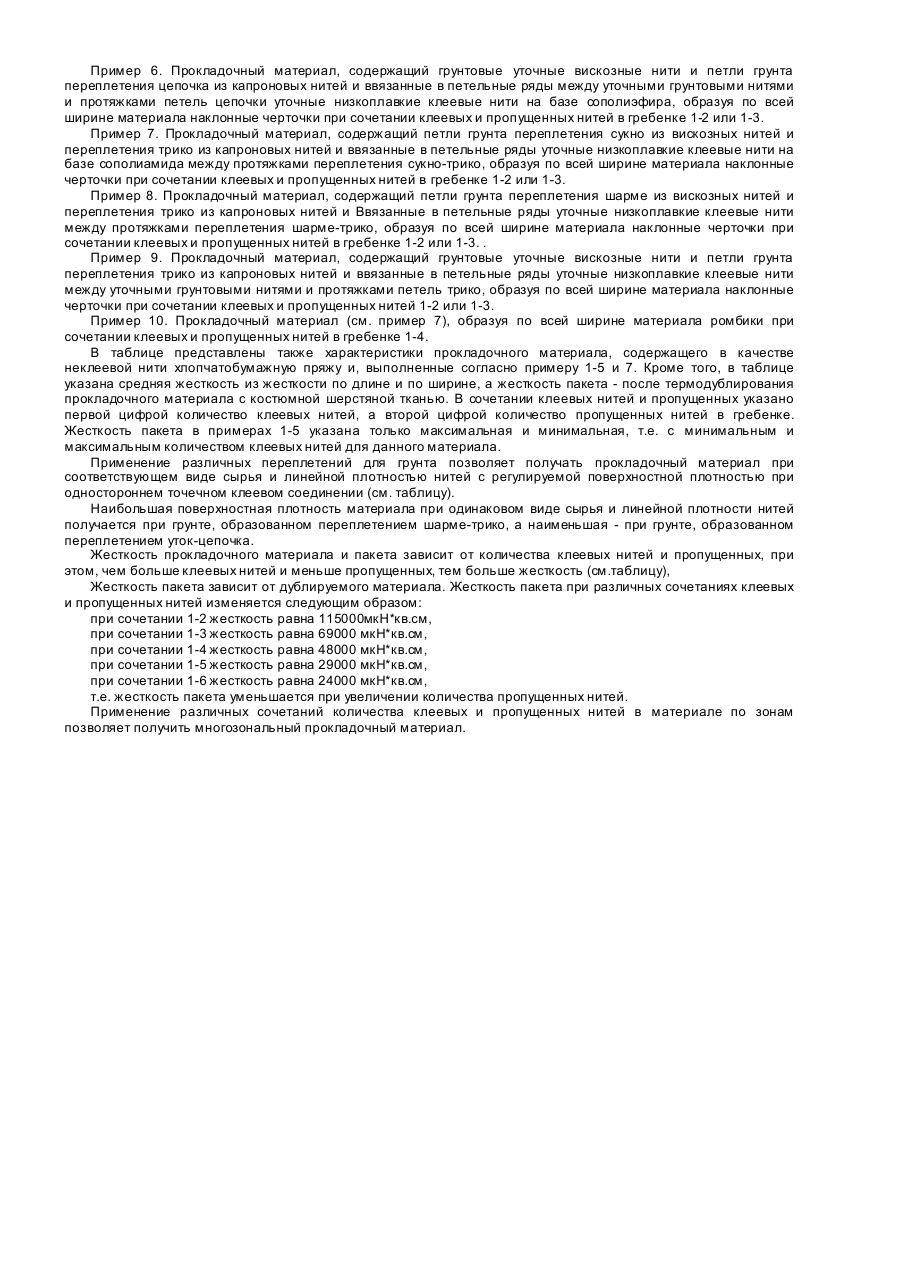

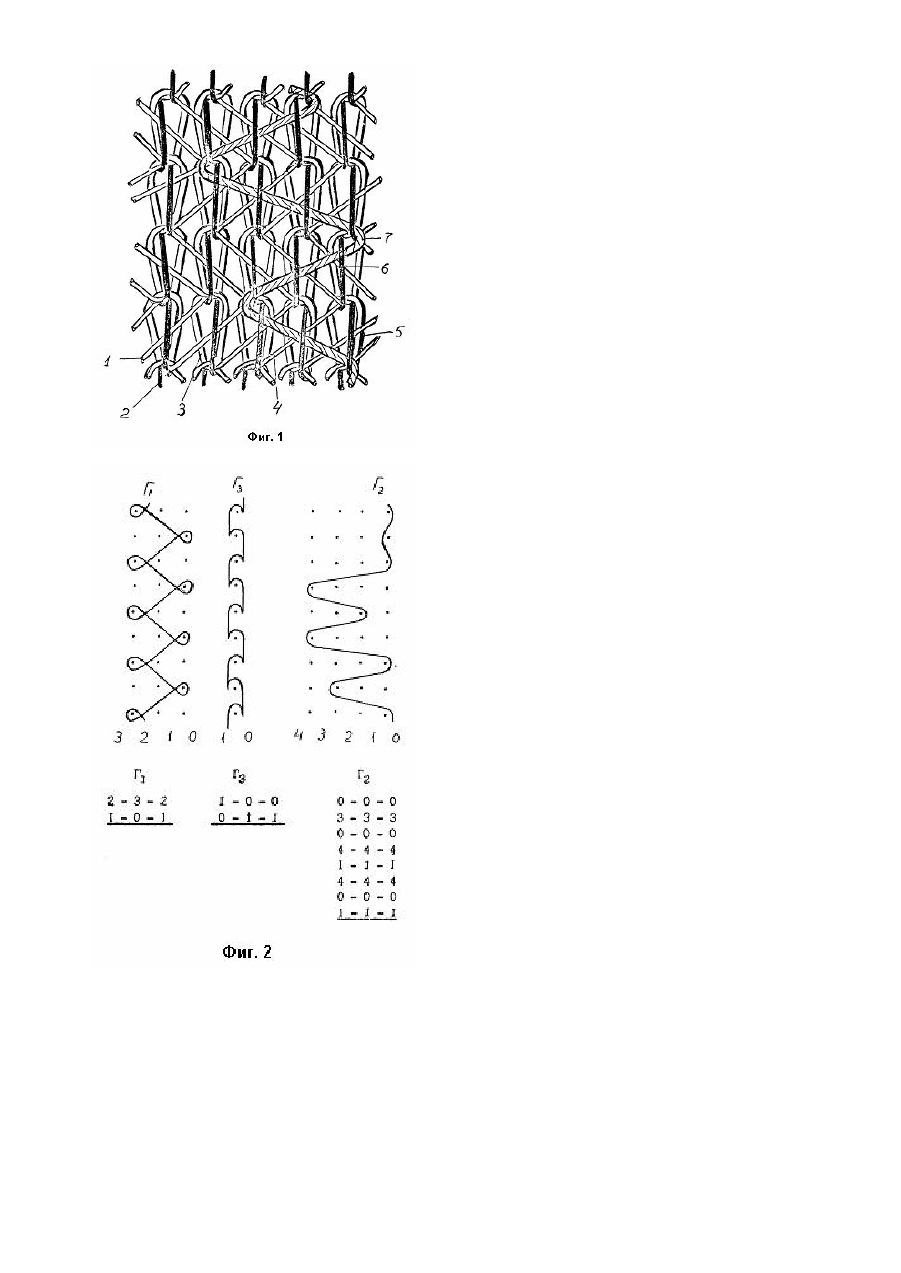

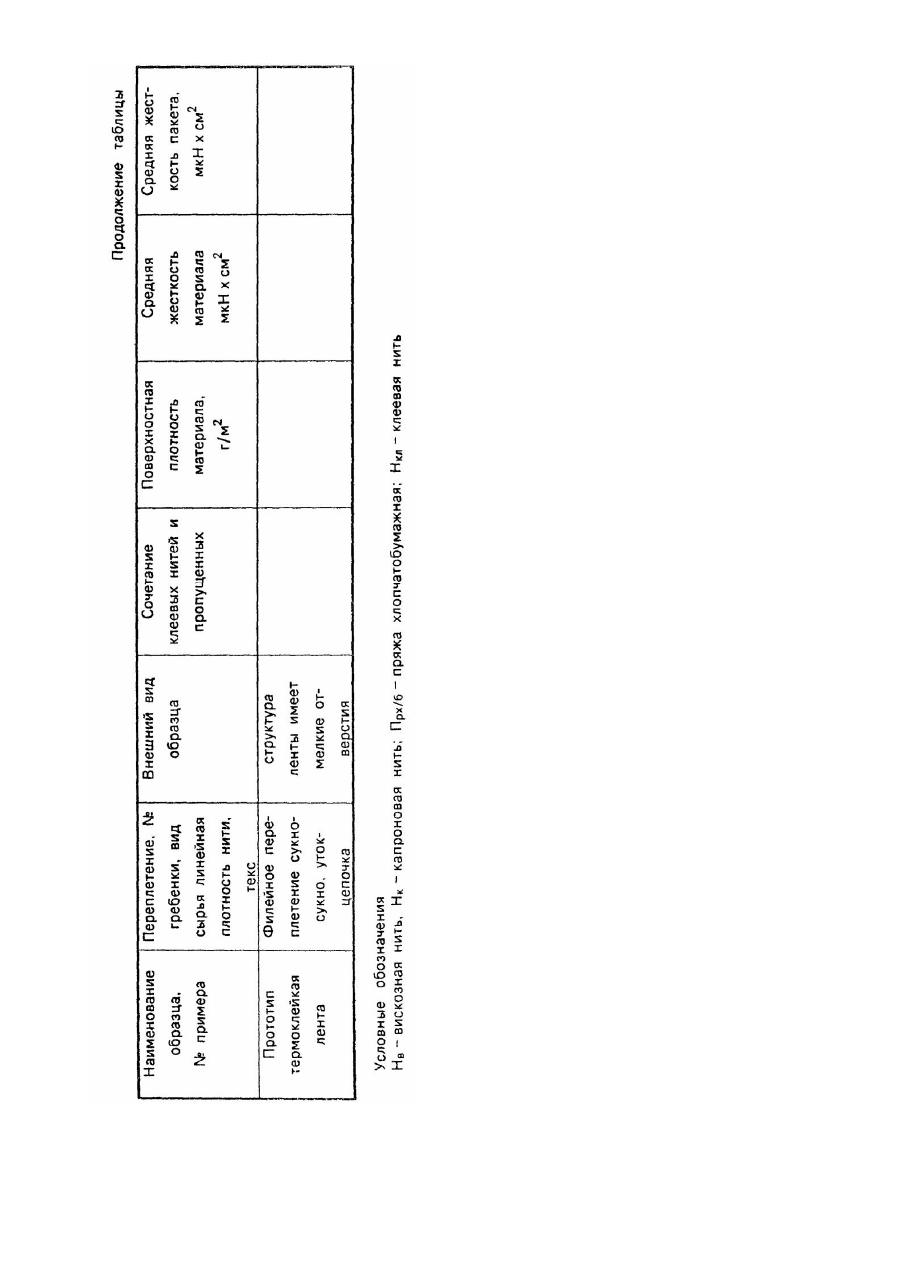

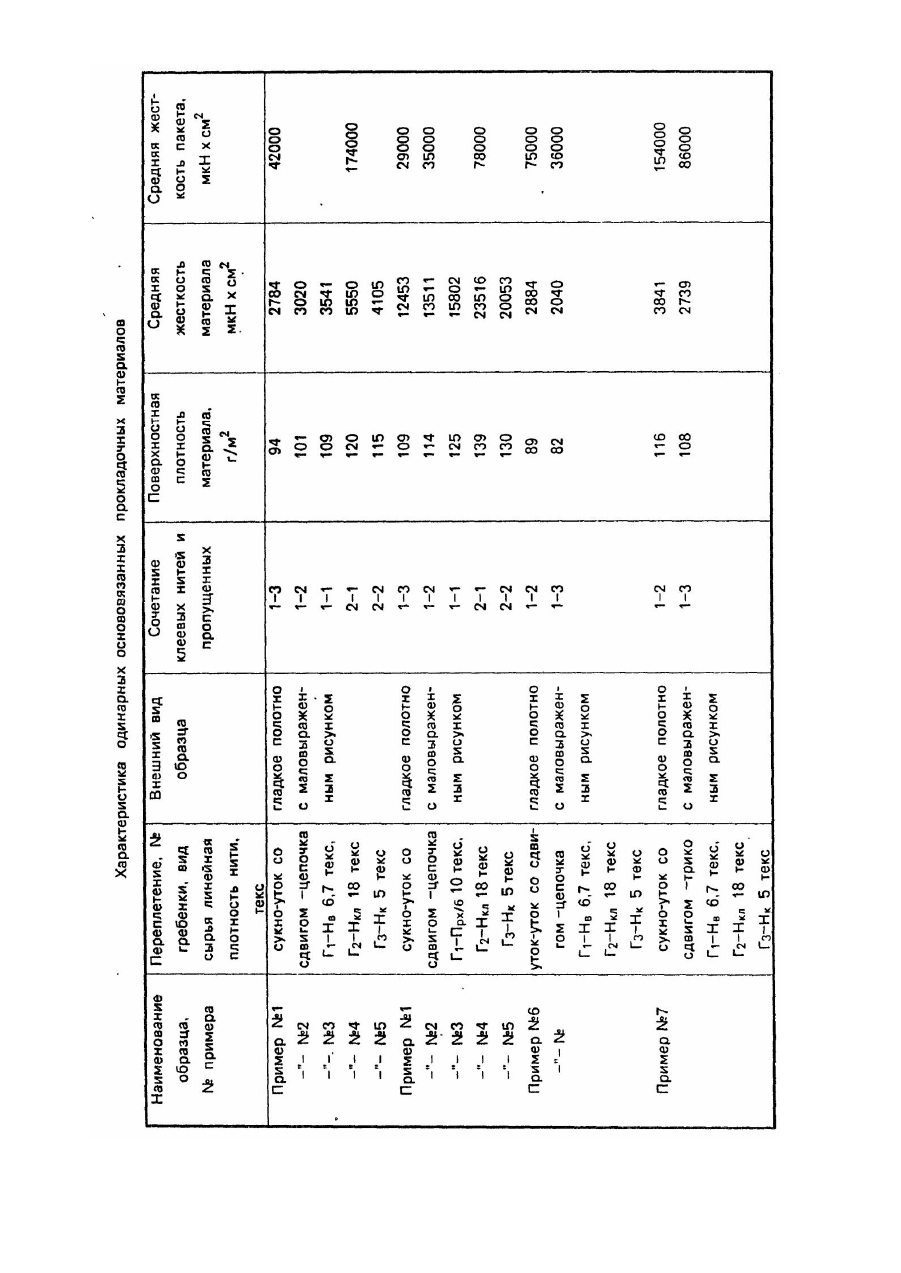

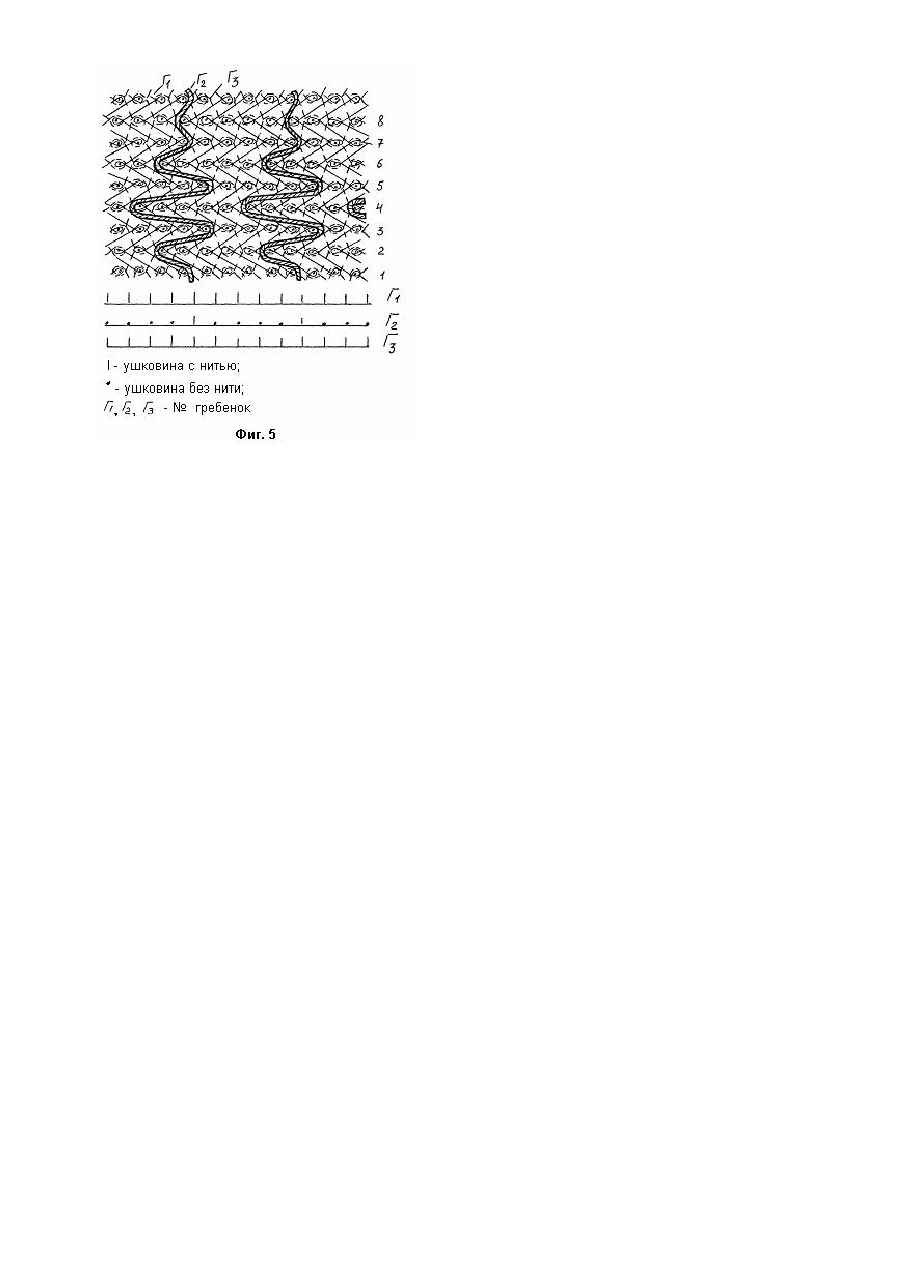

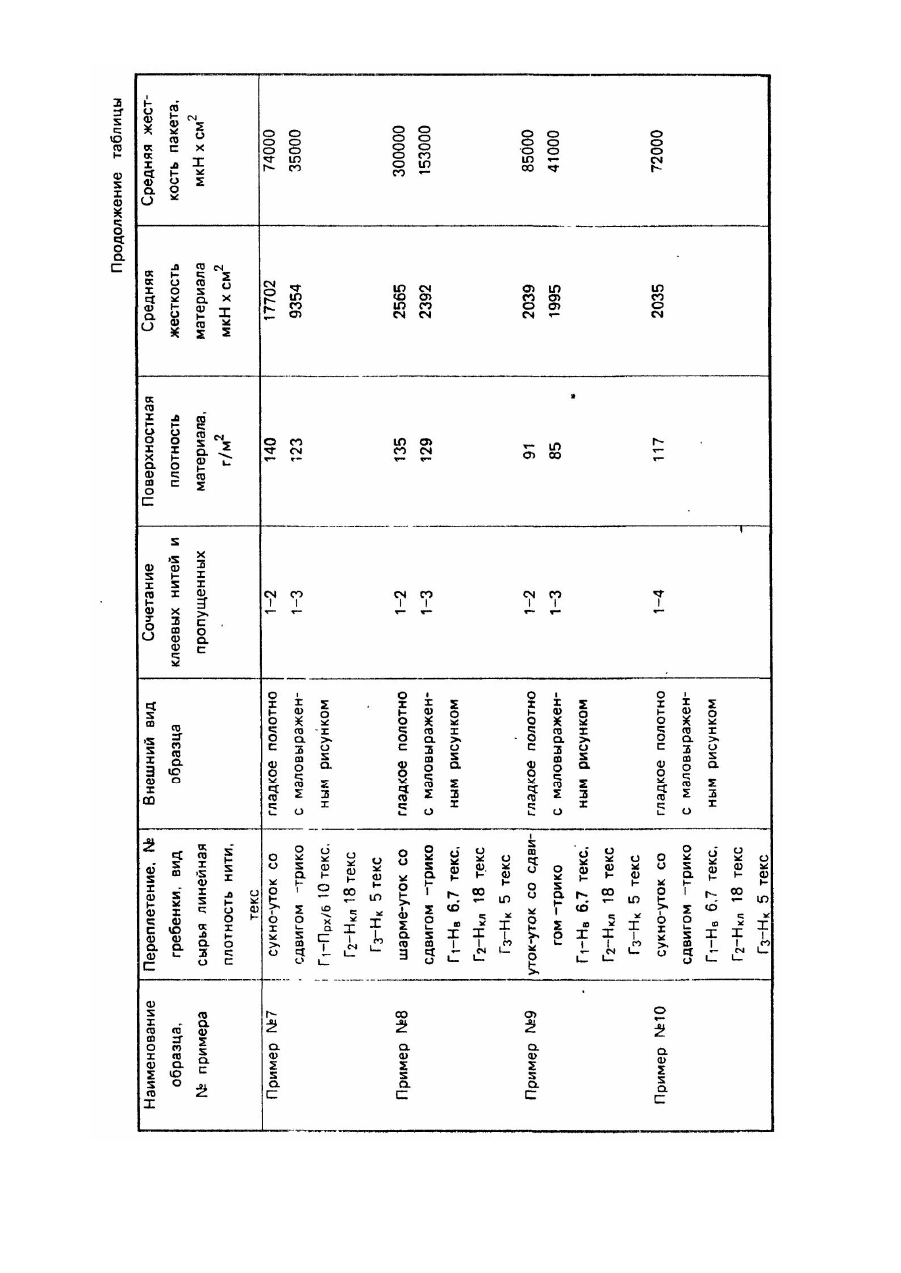

Изобретение относится к производству трикотажа, изготовляемого на основовязальных машинах и может быть использовано в качестве прокладочного материала для швейных, трикотажных и обувны х изделий. Известна термоплавкая лента основовязаного материала, содержащая петли грунта, образованные из неклеевых нитей и ввязанные в виде утка в его петельные ряды низкоплавкие клеевые нити, расположенные между протяжками петель грунта [1], изготовляемая на 4-х гребеночной основовязальной машине для соединения деталей швейных и трикотажных изделий. Лента снабжена по меньшей мере одной термоклейкой нитью, проходящей в продольном направлении на ширину в несколько петельных столбиков с каждого края. Кроме того одна из нитей, образующи х гр унт ленты, также содержит термоклейкую нить. Таким образом клеевая нить проступает на одну или на обе стороны ленты. Грунт ленты образован филейным переплетением сукносукно двумя гребенками при встречной кладке с проборкой нитей, по раппорту: 1 ушковина Заправлена нитью. 1 ушковина пустая. Гребенка, прокладывающая термоклейкие нейлоновые нити, совершает уточную кладку по раппорту (5-5/0-0). Привязываются термоклейкие нити к грунту переплетением цепочка с открытыми петлями по краям ленты. Недостатком такой ленты и ее структуры является использование только для соединения деталей изделий; возможность выхода клеевой компоненты на обе стороны ленты из-за грунта, связанного филейным переплетением, сплошное клеевое соединение в продольном направлении по петельным столбикам с краев ленты, что создает большую жесткость в пакете и хрупкость в процессе эксплуатации; необходимость 4-х гребенок на основовязальной машине; применение больших температур для расплава некоторых типов высокоплавкой нейлоновой нити. Кроме того, опыт показывает, что использование для прокладочного материала трикотажа филейных переплетений приводит к браку в процессе термодублирования прокладки с тканью верха вследствие отпечатывания на ткани верха отверстий филейного переплетения, что недопустимо. Другими словами, основовязаный прокладочный материал филейного переплетения неприменим в качестве прокладочного материала, используемого путем термодублирования. В основу изобретения поставлена задача создать одинарный основовязаный материал комбинированного переплетения, который обеспечил бы одностороннюю клеящую способность по всей ширине материала с регулируемой поверхностной плотностью материала, с регулируемой жесткостью материала, обеспечивающей жесткость пакета после термодублирования с другими материалами, благодаря чему повысится качество и расширится ассортимент прокладочных материалов. Поставленная задача решается тем, что в одинарном основовязаном прокладочном материале комбинированного переплетения, содержащем петли грунта, образованные из неклеевых нитей и ввязанные в виде утка в его петельные ряды низкоплавкие клеевые нити, расположенные между протяжками петель грунта, согласно изобретению, каждая низкоплавкая клеевая нить ввязана через 1-4 петельных столбика и в каждом петельном ряду гр унта, при этом последний выполнен переплетением, образующим гладкую структур у полотна, предпочтительно сукно-цепочка, уток-цепочка. Целесообразно, чтобы уточная низкоплавкая клеевая нить была ввязана между протяжками грунтовых переплетений согласно раппорта рисунка в виде геометрических фигур, образующи х зоны контакта при термодублировании. Сопоставительный анализ с прототипом позволяет сделать вывод, что заявляемый материал отличается от известного наличием уточной клеевой нити/расположенной между протяжками грунтовых переплетений по раппорту рисунка для получения одностороннего точечного клеевого соединения прокладочного материала и новой взаимосвязью клеевой и неклеевой нитью, а также отсутствием отверстий в структуре материала. На фиг. 1 дана схема структуры прокладочного материала. На фиг. 2 - графическая и аналитическая запись кладок нитей. На фиг. 3 даны варианты графической и аналитической записи кладок грунтовых нитей Г1 и Г3. На фиг. 4 дано графическое изображение материала с грунтовым переплетением сукно-цепочка при сочетании уточных клеевых нитей и пропущенных нитей 1-3, образующих рисунок в виде наклонных черточек. На фиг. 5 дано графическое изображение материала с грунтовым переплетением сукно-трико при сочетании уточных клеевых нитей и пропущенных нитей 1-4, образующих рисунок в виде ромбов. Предлагаемый одинарный основовязаный прокладочный материал содержит петли грунта, образованные двумя неклеевыми нитями 1 и 2, при этом внутренние петли 3 каждого петельного ряда соединены между собой протяжками 4 через петельный столбик, а петли 5, выходящие на наружную сторону, соединены между собой протяжками 6 по петельному столбику, и ввязанные в петельные ряды уточные клеевые нити 7, расположенные между протяжками грунтовых петель согласно раппорта рисунка. Вяжут прокладочный материал на 3-х гребеночной основовязальной машине. Неклеевые нити 1 и 2 заправлены при сплошной проборке в гребенки Г1 и ГЗ, при этом гребенка Г1, образующая гр унт, вяжет переплетение сукно, а гребенка ГЗ, привязывающая уточные клеевые нити 7 к грунту, образует переплетение цепочка с открытыми петлями. Низкоплавкие клеевые нити 7 заправлены в гребенку Г2 в зависимости от получения необходимой жесткости в пакете по раппорту: 1 ушковина заправлена нитью, 1 ушковина пустая или 1 ушковина заправлена нитью, 2 ушковины пустые, или 1 ушковина заправлена нитью, 3 ушковины пустые или 2 ушковины заправлены нитью, 2 ушковины пустые и т.д. Гребенка Г2 совершает уточн ую кладку со сдвигом по раппорту рисунка. Пример 1. Прокладочный материал, содержащий петли грунта переплетения сукно из вискозных нитей и переплетения цепочка из капроновых нитей и ввязанные в петельные ряды уточные низкоплавкие клеевые нити из полиэтилена между протяжками грунтовых переплетений сукно-цепочка, образуя по всей ширине материала наклонные черточки при сочетании клеевых и пропущенных нитей в гребенке 1-3. Пример 2. Прокладочный материал (см. пример 1) при сочетании клеевых и пропущенных нитей в гребенке 1-2. Пример 3. Прокладочный материал (см. пример 1) при сочетании клеевых и пропущенных нитей в гребенке 1-1. Пример 4. Прокладочный материал (см. пример 1) при сочетании клеевых и пропущенных нитей в гребенке 2-1. Пример 5. Прокладочный материал (см. пример 1) при сочетании клеевых и пропущенных нитей в гребенке 2-2. Пример 6. Прокладочный материал, содержащий грунтовые уточные вискозные нити и петли грунта переплетения цепочка из капроновых нитей и ввязанные в петельные ряды между уточными грунтовыми нитями и протяжками петель цепочки уточные низкоплавкие клеевые нити на базе сополиэфира, образуя по всей ширине материала наклонные черточки при сочетании клеевых и пропущенных нитей в гребенке 1-2 или 1-3. Пример 7. Прокладочный материал, содержащий петли грунта переплетения сукно из вискозных нитей и переплетения трико из капроновых нитей и ввязанные в петельные ряды уточные низкоплавкие клеевые нити на базе сополиамида между протяжками переплетения сукно-трико, образуя по всей ширине материала наклонные черточки при сочетании клеевых и пропущенных нитей в гребенке 1-2 или 1-3. Пример 8. Прокладочный материал, содержащий петли грунта переплетения шарме из вискозных нитей и переплетения трико из капроновых нитей и Ввязанные в петельные ряды уточные низкоплавкие клеевые нити между протяжками переплетения шарме-трико, образуя по всей ширине материала наклонные черточки при сочетании клеевых и пропущенных нитей в гребенке 1-2 или 1-3. . Пример 9. Прокладочный материал, содержащий грунтовые уточные вискозные нити и петли грунта переплетения трико из капроновых нитей и ввязанные в петельные ряды уточные низкоплавкие клеевые нити между уточными грунтовыми нитями и протяжками петель трико, образуя по всей ширине материала наклонные черточки при сочетании клеевых и пропущенных нитей 1-2 или 1-3. Пример 10. Прокладочный материал (см. пример 7), образуя по всей ширине материала ромбики при сочетании клеевых и пропущенных нитей в гребенке 1-4. В таблице представлены также характеристики прокладочного материала, содержащего в качестве неклеевой нити хлопчатобумажную пряжу и, выполненные согласно примеру 1-5 и 7. Кроме того, в таблице указана средняя жесткость из жесткости по длине и по ширине, а жесткость пакета - после термодублирования прокладочного материала с костюмной шерстяной тканью. В сочетании клеевых нитей и пропущенных указано первой цифрой количество клеевых нитей, а второй цифрой количество пропущенных нитей в гребенке. Жесткость пакета в примерах 1-5 указана только максимальная и минимальная, т.е. с минимальным и максимальным количеством клеевых нитей для данного материала. Применение различных переплетений для грунта позволяет получать прокладочный материал при соответствующем виде сырья и линейной плотностью нитей с регулируемой поверхностной плотностью при одностороннем точечном клеевом соединении (см. таблицу). Наибольшая поверхностная плотность материала при одинаковом виде сырья и линейной плотности нитей получается при грунте, образованном переплетением шарме-трико, а наименьшая - при грунте, образованном переплетением уток-цепочка. Жесткость прокладочного материала и пакета зависит от количества клеевых нитей и пропущенных, при этом, чем больше клеевых нитей и меньше пропущенных, тем больше жесткость (см.таблицу), Жесткость пакета зависит от дублируемого материала. Жесткость пакета при различных сочетаниях клеевых и пропущенных нитей изменяется следующим образом: при сочетании 1-2 жесткость равна 115000мкН*кв.см, при сочетании 1-3 жесткость равна 69000 мкН*кв.см, при сочетании 1-4 жесткость равна 48000 мкН*кв.см, при сочетании 1-5 жесткость равна 29000 мкН*кв.см, при сочетании 1-6 жесткость равна 24000 мкН*кв.см, т.е. жесткость пакета уменьшается при увеличении количества пропущенных нитей. Применение различных сочетаний количества клеевых и пропущенных нитей в материале по зонам позволяет получить многозональный прокладочный материал.
